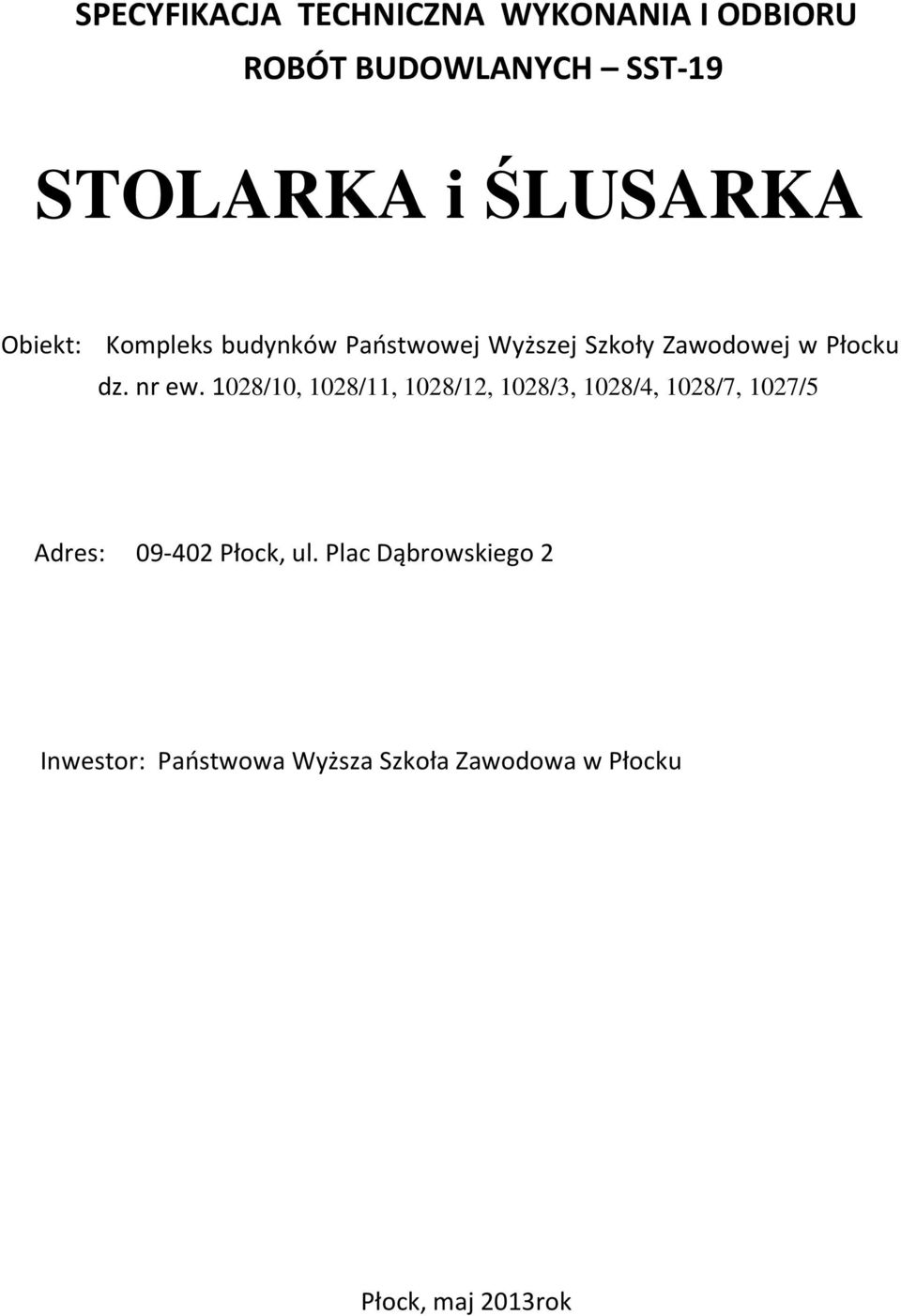

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST-19 STOLARKA i ŚLUSARKA Obiekt: Kompleks budynków Państwowej Wyższej Szkoły Zawodowej w Płocku dz. nr ew. 1028/10, 1028/11, 1028/12, 1028/3, 1028/4, 1028/7, 1027/5 Adres: Płock, ul. Plac Dąbrowskiego 2 Inwestor: Państwowa Wyższa Szkoła Zawodowa w Płocku Płock, maj 2013rok

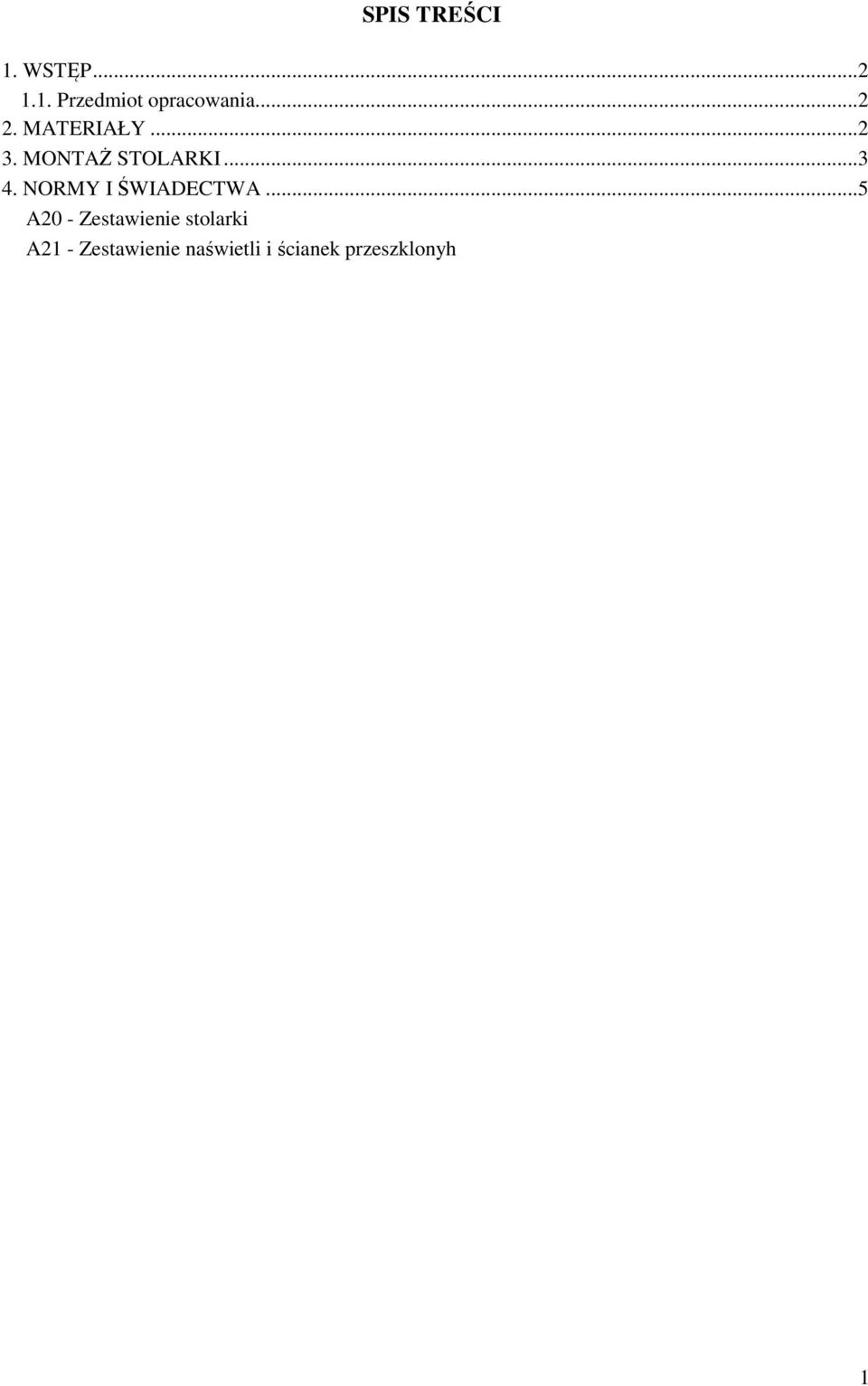

2 SPIS TREŚCI 1. WSTĘP Przedmiot opracowania MATERIAŁY MONTAŻ STOLARKI NORMY I ŚWIADECTWA... 5 A20 - Zestawienie stolarki A21 - Zestawienie naświetli i ścianek przeszklonyh 1

3 1. WSTĘP Przedmiot i zakres opracowania Przedmiotem opracowania są wytyczne techniczne wykonania i odbioru stolarki okiennej i drzwiowej w budynku Państwowej Wyższej Szkoły Zawodowej w Płocku. Zakres prac: - wymiana istniejącego okna PCV na I kondygnacji budynku na okno aluminiowe w odporności ogniowej wg. zestawienia stolarki - 1 szt. - dobudowanie ścianki szklanej w odporności ogniowej wg zestawienia stolarki 1 szt. - montaż siłownika i elektrozaczepu w drzwiach klatki ewakuacyjnej; - wymiana zamków językowych na rolkowe w 2 drzwiach płytowych w klatce ewakuacyjnej wraz z wymianą klamek na gałki. Kody poszczególnych robót: CPV Roboty budowlane CPV Roboty w zakresie stolarki budowlanej CPV Instalowanie drzwi, okien i podobnych elementów CPV Roboty w zakresie instalacji elektrycznych CPV Roboty w zakresie okablowania elektrycznego CVP Instalowanie przeciwpożarowych systemów alarmowych Wykonawca powinien dokonać wizji lokalnej obiektu przed złożeniem oferty; Wymagania ogólne BHP przy wykonywaniu robót Przy wykonywaniu robót wykonawca jest zobowiązany do przestrzegania aktualnie obowiązujących przepisów w zakresie ochrony zdrowia i BHP. Całość robót należy wykonać zgodnie z zatwierdzonym projektem oraz obowiązującymi przepisami i normami w tym zakresie. 2. MATERIAŁY Materiałami stosowanymi do wykonania prac będą: Okno aluminiowe w odporności ogniowej EI60, zgodnie z załączonym zestawieniem; Powierzchnia profilu aluminiowego zabezpieczona przed korozją powłokami lakierowymi proszkowymi; kolor profilu biały RAL 9010, szyba zespolona typu float ze szkła o współczynniku przenikania ciepła nie gorszym niż U sz =1,5W/m 2 K. Podziały okna jak w oknie wymienianym, do odtworzenia. Okno serwisowe, czasowego 2

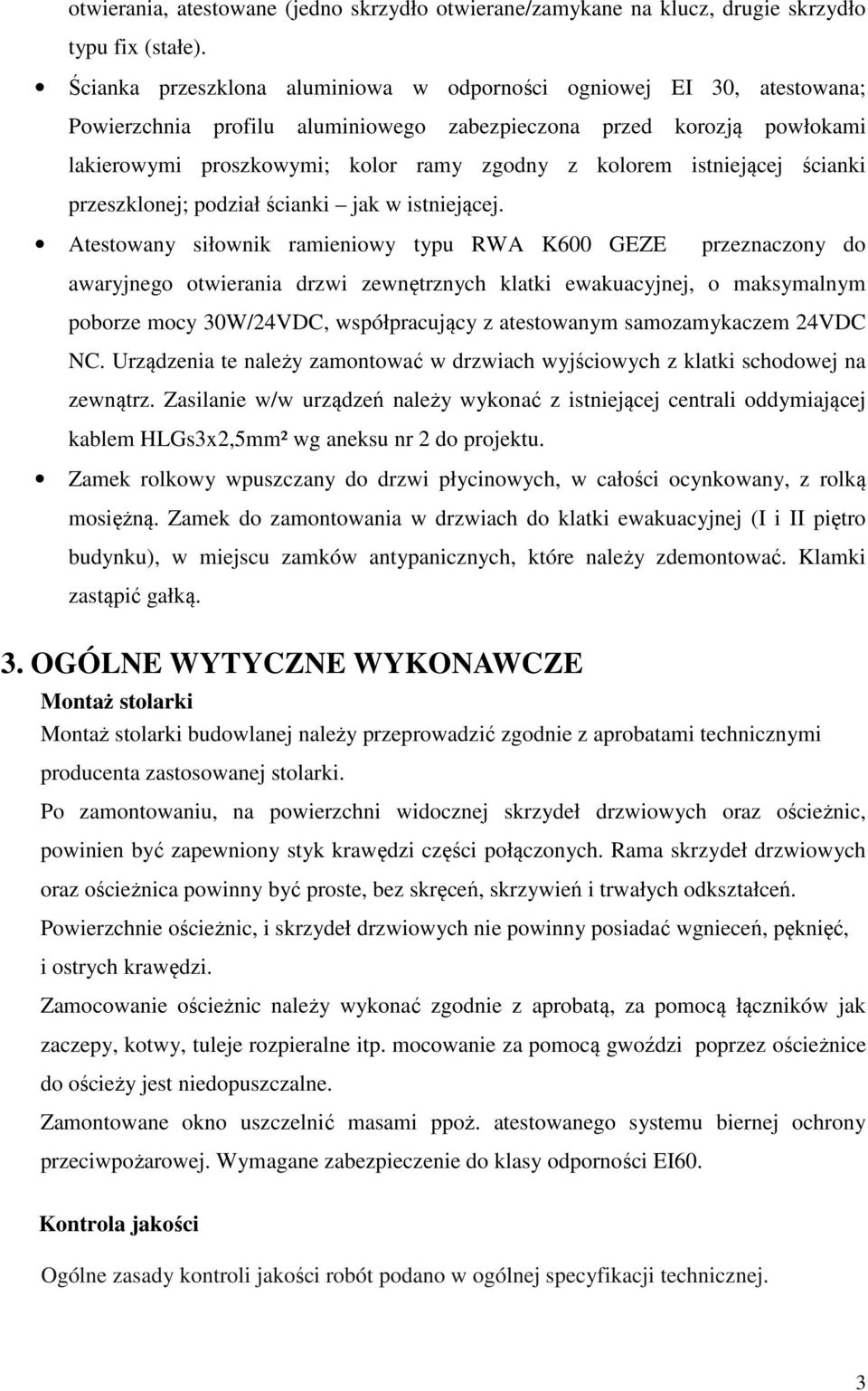

4 otwierania, atestowane (jedno skrzydło otwierane/zamykane na klucz, drugie skrzydło typu fix (stałe). Ścianka przeszklona aluminiowa w odporności ogniowej EI 30, atestowana; Powierzchnia profilu aluminiowego zabezpieczona przed korozją powłokami lakierowymi proszkowymi; kolor ramy zgodny z kolorem istniejącej ścianki przeszklonej; podział ścianki jak w istniejącej. Atestowany siłownik ramieniowy typu RWA K600 GEZE przeznaczony do awaryjnego otwierania drzwi zewnętrznych klatki ewakuacyjnej, o maksymalnym poborze mocy 30W/24VDC, współpracujący z atestowanym samozamykaczem 24VDC NC. Urządzenia te należy zamontować w drzwiach wyjściowych z klatki schodowej na zewnątrz. Zasilanie w/w urządzeń należy wykonać z istniejącej centrali oddymiającej kablem HLGs3x2,5mm² wg aneksu nr 2 do projektu. Zamek rolkowy wpuszczany do drzwi płycinowych, w całości ocynkowany, z rolką mosiężną. Zamek do zamontowania w drzwiach do klatki ewakuacyjnej (I i II piętro budynku), w miejscu zamków antypanicznych, które należy zdemontować. Klamki zastąpić gałką. 3. OGÓLNE WYTYCZNE WYKONAWCZE Montaż stolarki Montaż stolarki budowlanej należy przeprowadzić zgodnie z aprobatami technicznymi producenta zastosowanej stolarki. Po zamontowaniu, na powierzchni widocznej skrzydeł drzwiowych oraz ościeżnic, powinien być zapewniony styk krawędzi części połączonych. Rama skrzydeł drzwiowych oraz ościeżnica powinny być proste, bez skręceń, skrzywień i trwałych odkształceń. Powierzchnie ościeżnic, i skrzydeł drzwiowych nie powinny posiadać wgnieceń, pęknięć, i ostrych krawędzi. Zamocowanie ościeżnic należy wykonać zgodnie z aprobatą, za pomocą łączników jak zaczepy, kotwy, tuleje rozpieralne itp. mocowanie za pomocą gwoździ poprzez ościeżnice do ościeży jest niedopuszczalne. Zamontowane okno uszczelnić masami ppoż. atestowanego systemu biernej ochrony przeciwpożarowej. Wymagane zabezpieczenie do klasy odporności EI60. Kontrola jakości Ogólne zasady kontroli jakości robót podano w ogólnej specyfikacji technicznej. 3

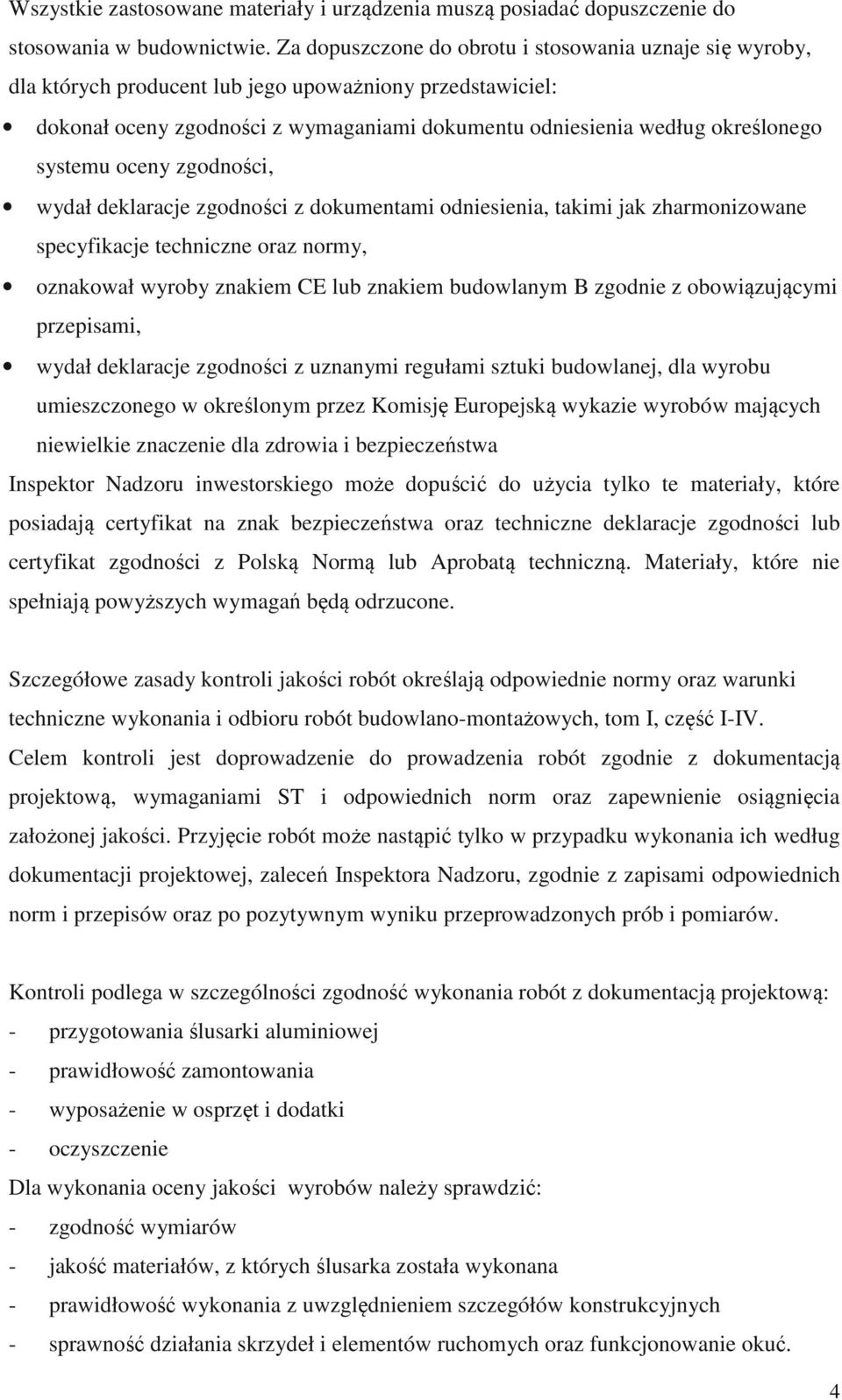

5 Wszystkie zastosowane materiały i urządzenia muszą posiadać dopuszczenie do stosowania w budownictwie. Za dopuszczone do obrotu i stosowania uznaje się wyroby, dla których producent lub jego upoważniony przedstawiciel: dokonał oceny zgodności z wymaganiami dokumentu odniesienia według określonego systemu oceny zgodności, wydał deklaracje zgodności z dokumentami odniesienia, takimi jak zharmonizowane specyfikacje techniczne oraz normy, oznakował wyroby znakiem CE lub znakiem budowlanym B zgodnie z obowiązującymi przepisami, wydał deklaracje zgodności z uznanymi regułami sztuki budowlanej, dla wyrobu umieszczonego w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa Inspektor Nadzoru inwestorskiego może dopuścić do użycia tylko te materiały, które posiadają certyfikat na znak bezpieczeństwa oraz techniczne deklaracje zgodności lub certyfikat zgodności z Polską Normą lub Aprobatą techniczną. Materiały, które nie spełniają powyższych wymagań będą odrzucone. Szczegółowe zasady kontroli jakości robót określają odpowiednie normy oraz warunki techniczne wykonania i odbioru robót budowlano-montażowych, tom I, część I-IV. Celem kontroli jest doprowadzenie do prowadzenia robót zgodnie z dokumentacją projektową, wymaganiami ST i odpowiednich norm oraz zapewnienie osiągnięcia założonej jakości. Przyjęcie robót może nastąpić tylko w przypadku wykonania ich według dokumentacji projektowej, zaleceń Inspektora Nadzoru, zgodnie z zapisami odpowiednich norm i przepisów oraz po pozytywnym wyniku przeprowadzonych prób i pomiarów. Kontroli podlega w szczególności zgodność wykonania robót z dokumentacją projektową: - przygotowania ślusarki aluminiowej - prawidłowość zamontowania - wyposażenie w osprzęt i dodatki - oczyszczenie Dla wykonania oceny jakości wyrobów należy sprawdzić: - zgodność wymiarów - jakość materiałów, z których ślusarka została wykonana - prawidłowość wykonania z uwzględnieniem szczegółów konstrukcyjnych - sprawność działania skrzydeł i elementów ruchomych oraz funkcjonowanie okuć. 4

6 UWAGA: Demontaż stolarki istniejącej i prace nowe powinny być prowadzone w sposób nie powodujący uszkodzeń wykonanych już elementów budowlanych; po wykonaniu prac, wszelkie naruszone elementy doprowadzić do stanu pierwotnego. 4. NORMY I ŚWIADECTWA PN-B-91000: 1996 Stolarka budowlana. Okna i drzwi. Terminologia PN-88/B Stolarka budowlana. Okna i drzwi. Wymagania i badania PN-82/B Elementy i segmenty ścienne metalowe. Drzwi i wrota. Wymiary modularne Pn-EN ISO Właściwości cieplne okien drzwi, żaluzji PN-B-94423:1998 Okucia budowlane.klamki, klameczki, gałki, uchwyty i tarcze. Warunki Techniczne Wykonania i Odbioru Robót Budowlano- Montażowych. 5
