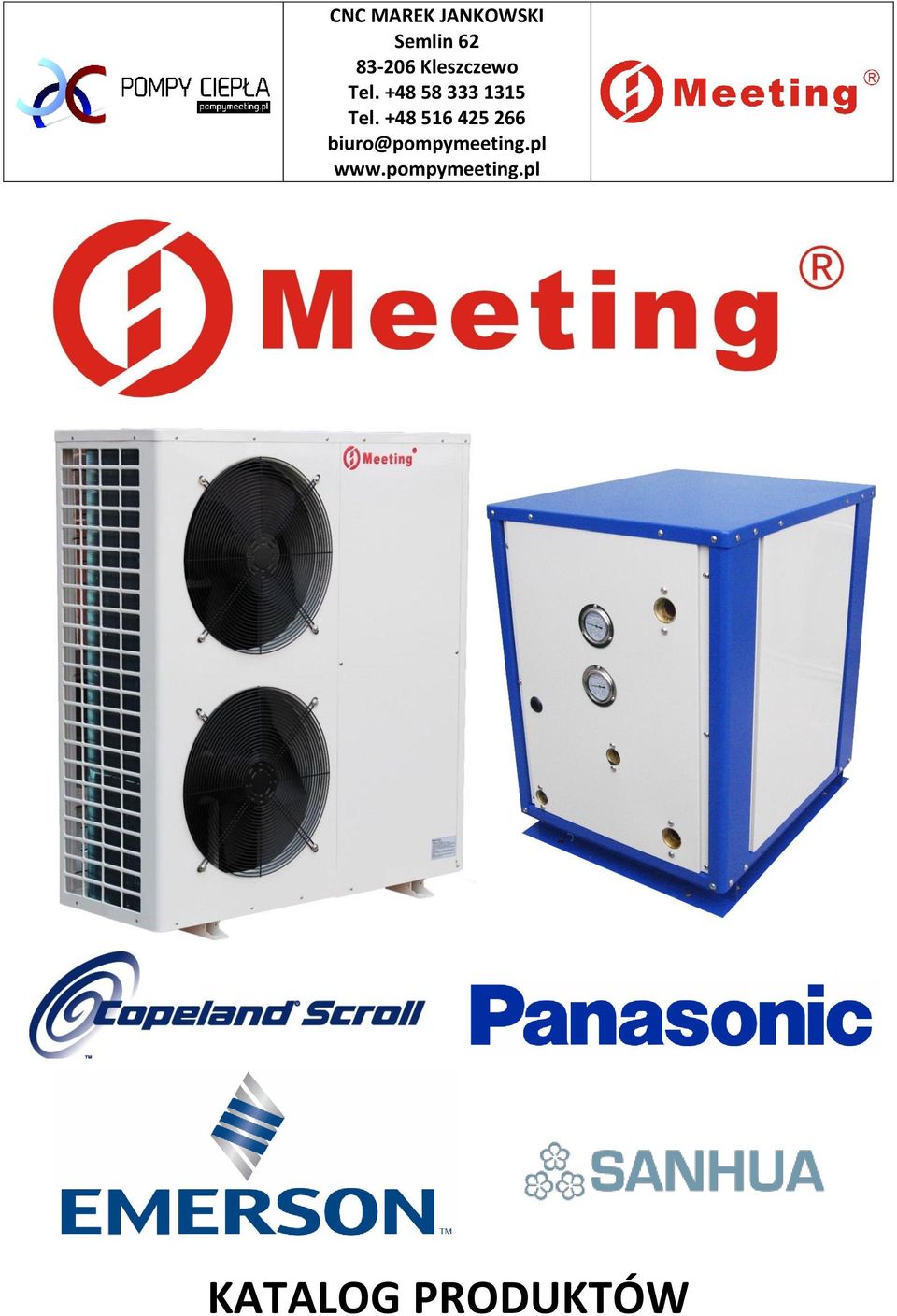

1 CNC MAREK JANKOWSKI Semlin Kleszczewo Tel Tel KATALOG PRODUKTÓW

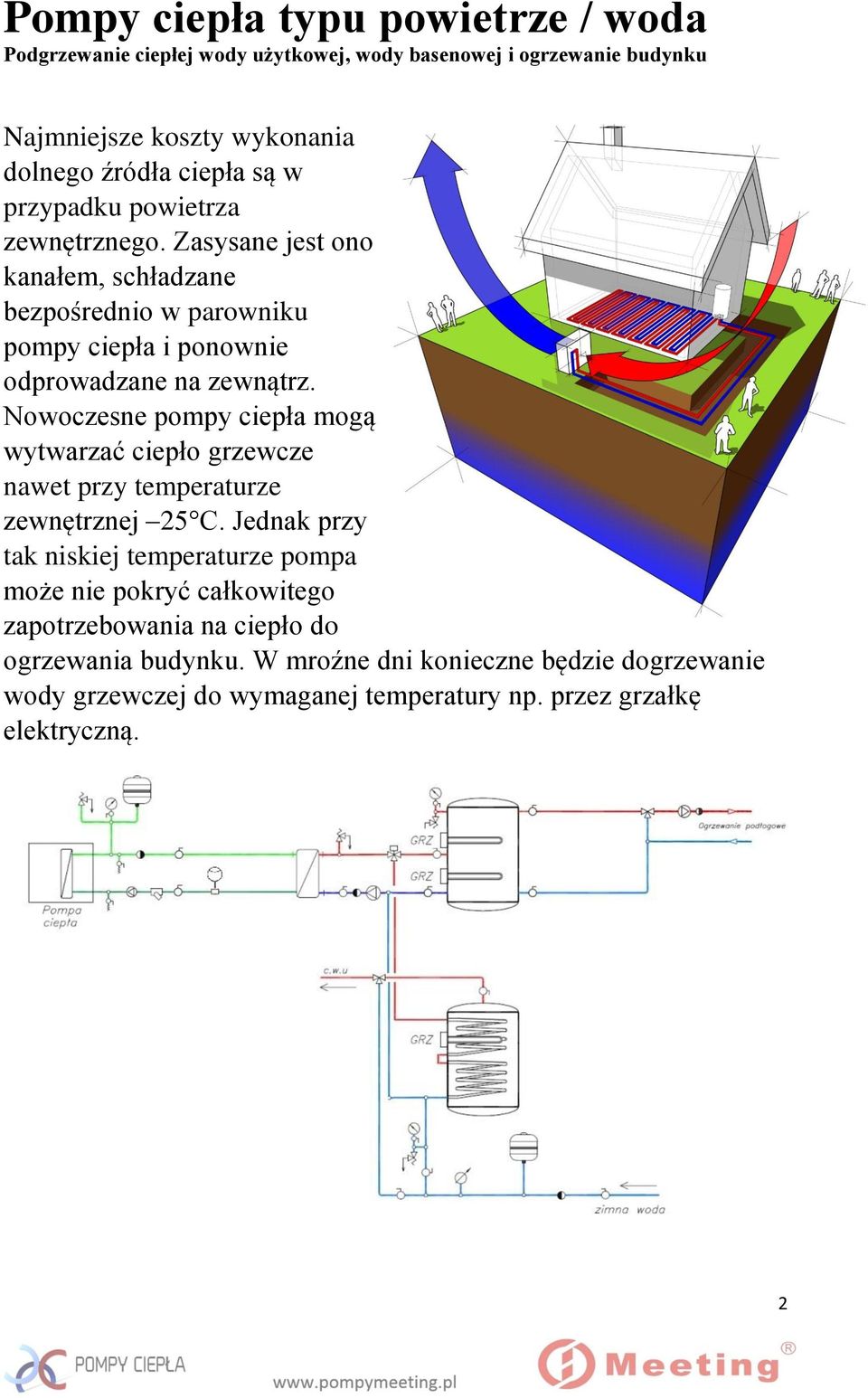

2 Pompy ciepła typu powietrze / woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku Najmniejsze koszty wykonania dolnego źródła ciepła są w przypadku powietrza zewnętrznego. Zasysane jest ono kanałem, schładzane bezpośrednio w parowniku pompy ciepła i ponownie odprowadzane na zewnątrz. Nowoczesne pompy ciepła mogą wytwarzać ciepło grzewcze nawet przy temperaturze zewnętrznej 25 C. Jednak przy tak niskiej temperaturze pompa może nie pokryć całkowitego zapotrzebowania na ciepło do ogrzewania budynku. W mroźne dni konieczne będzie dogrzewanie wody grzewczej do wymaganej temperatury np. przez grzałkę elektryczną. 2

3 Meeting Powietrze Woda 3,5kW 230V 4349zł brutto (23% VAT) 3535zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 3,5 MD10D Moc chłodzenia [kw]: 2,1 Znamionowa moc elektryczna [kw]: 0,75 Produkcja ciepłej wody [L/H]: 75 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 6 COP: 3,65 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 20 Wymiary SxGxW [mm]: 1140x360x540 Rozstaw punktów instalacyjnych [mm]: 880x330 Waga [kg]: 78 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-20) - 45 Kompresor: Panasonic rotacyjny Typ wentylatora: 48 Przepływ wody [L/H]: 1000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu Warunki pomiaru: wewnętrzny wentylator R417A wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie wody użytkowej - ogrzewanie małych pomieszczeń - chłodzenie pomieszczeń - wymagana tylko 1 faza 3

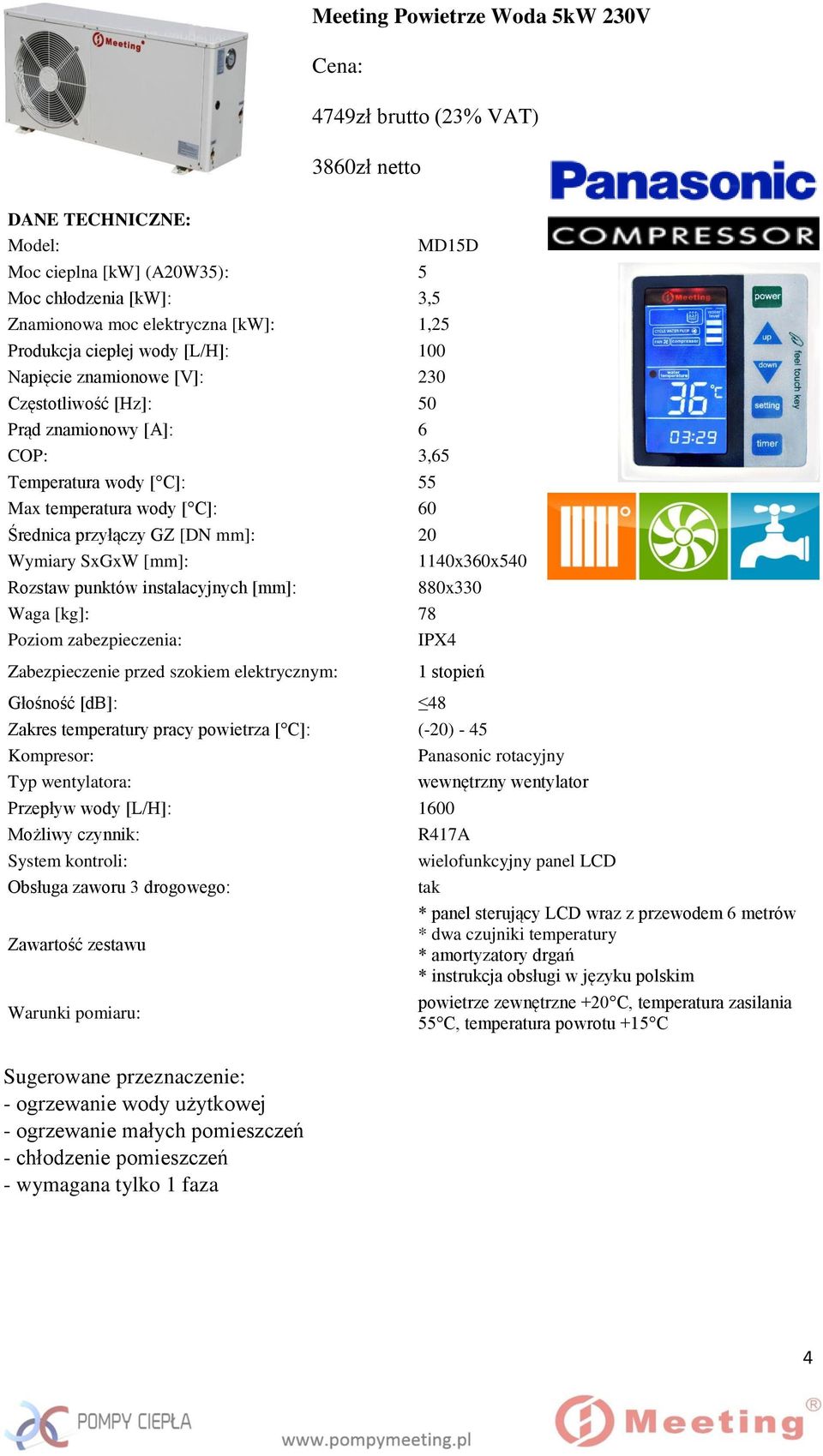

4 Meeting Powietrze Woda 5kW 230V 4749zł brutto (23% VAT) 3860zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 5 MD15D Moc chłodzenia [kw]: 3,5 Znamionowa moc elektryczna [kw]: 1,25 Produkcja ciepłej wody [L/H]: 100 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 6 COP: 3,65 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 20 Wymiary SxGxW [mm]: 1140x360x540 Rozstaw punktów instalacyjnych [mm]: 880x330 Waga [kg]: 78 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-20) - 45 Kompresor: Panasonic rotacyjny Typ wentylatora: 48 Przepływ wody [L/H]: 1600 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu Warunki pomiaru: wewnętrzny wentylator R417A wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie wody użytkowej - ogrzewanie małych pomieszczeń - chłodzenie pomieszczeń - wymagana tylko 1 faza 4

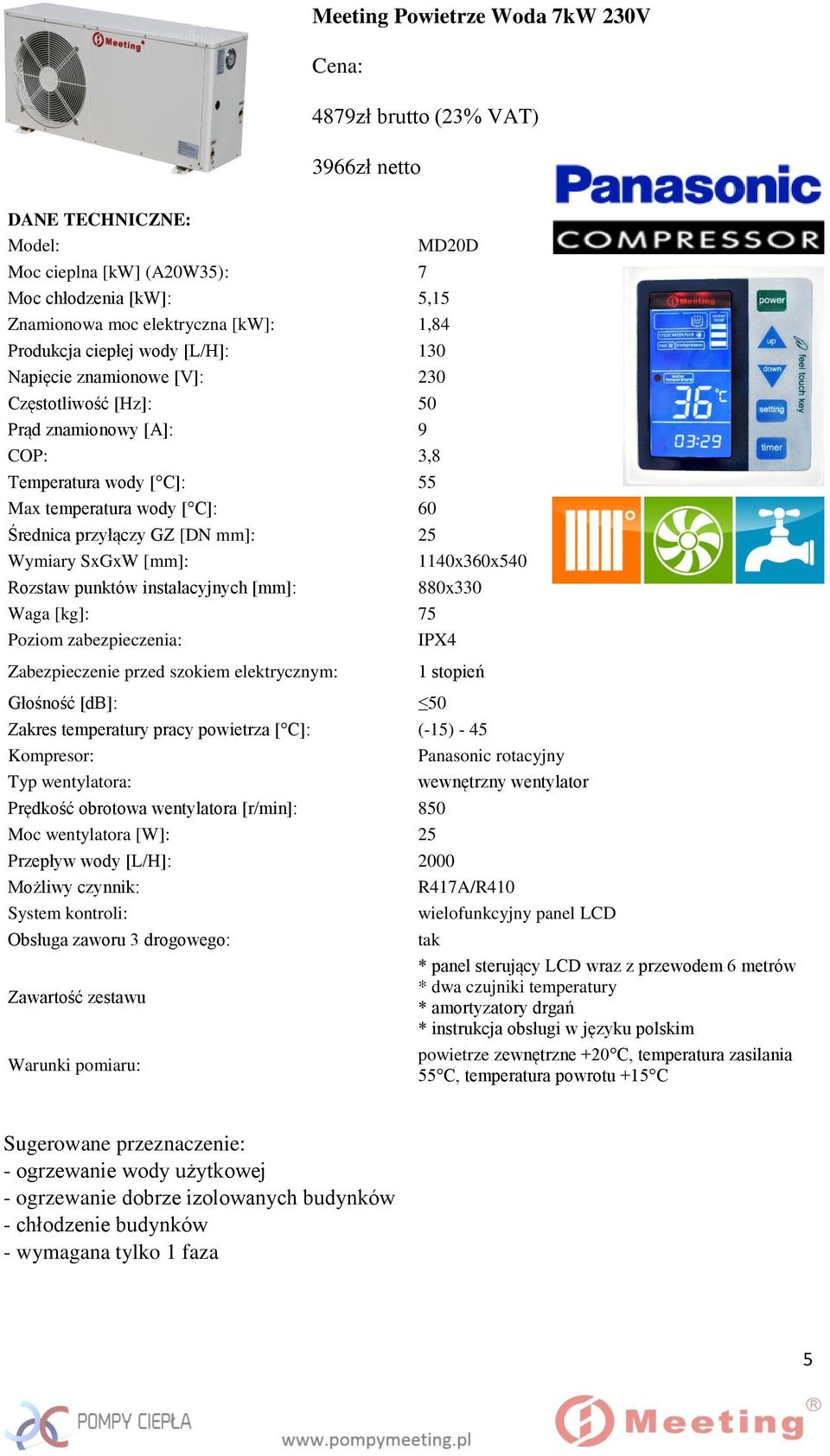

5 Meeting Powietrze Woda 7kW 230V 4879zł brutto (23% VAT) 3966zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 7 MD20D Moc chłodzenia [kw]: 5,15 Znamionowa moc elektryczna [kw]: 1,84 Produkcja ciepłej wody [L/H]: 130 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 3,8 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: 1140x360x540 Rozstaw punktów instalacyjnych [mm]: 880x330 Waga [kg]: 75 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Panasonic rotacyjny Typ wentylatora: 50 Prędkość obrotowa wentylatora [r/min]: 850 Moc wentylatora [W]: 25 Przepływ wody [L/H]: 2000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu Warunki pomiaru: wewnętrzny wentylator R417A/R410 wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie wody użytkowej - ogrzewanie dobrze izolowanych budynków - chłodzenie budynków - wymagana tylko 1 faza 5

6 Meeting Powietrze Woda 12kW 230V 6299zł brutto (23% VAT) 5121zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 12 Moc chłodzenia [kw]: 8,4 Znamionowa moc elektryczna [kw]: 3 MD30D Produkcja ciepłej wody [L/H]: 260 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 13 COP: 4 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: Waga [kg]: 122 Poziom zabezpieczenia: 1120x490x x451 IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Panasonic rotacyjny Typ wentylatora: wewnętrzny wentylator Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 3000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej - chłodzenie budynków - wymagana tylko 1 faza 6

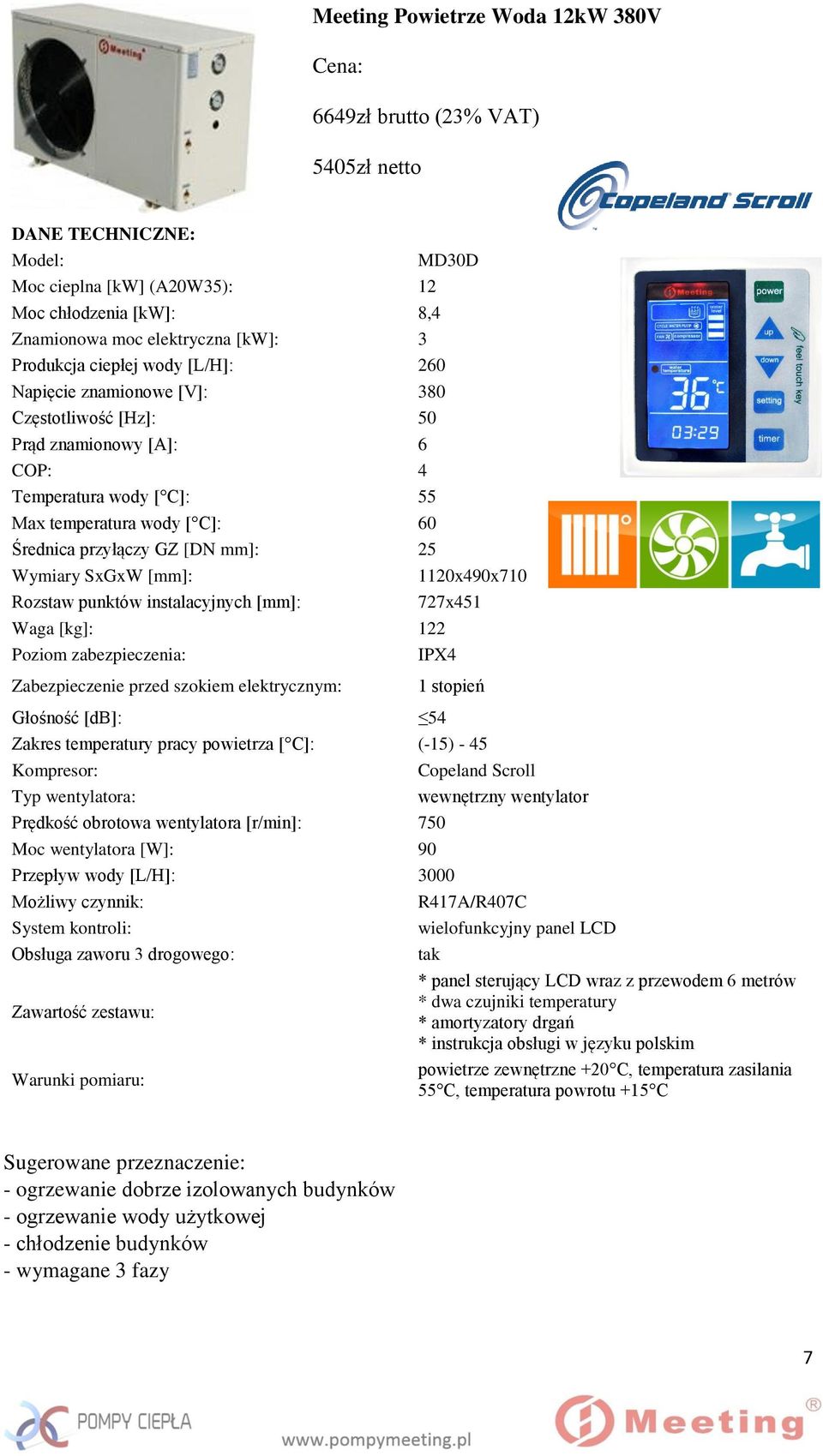

7 Meeting Powietrze Woda 12kW 380V 6649zł brutto (23% VAT) 5405zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 12 Moc chłodzenia [kw]: 8,4 Znamionowa moc elektryczna [kw]: 3 Produkcja ciepłej wody [L/H]: 260 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 6 COP: 4 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: MD30D 1120x490x x451 Waga [kg]: 122 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Typ wentylatora: Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 3000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: Copeland Scroll wewnętrzny wentylator R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej - chłodzenie budynków - wymagane 3 fazy 7

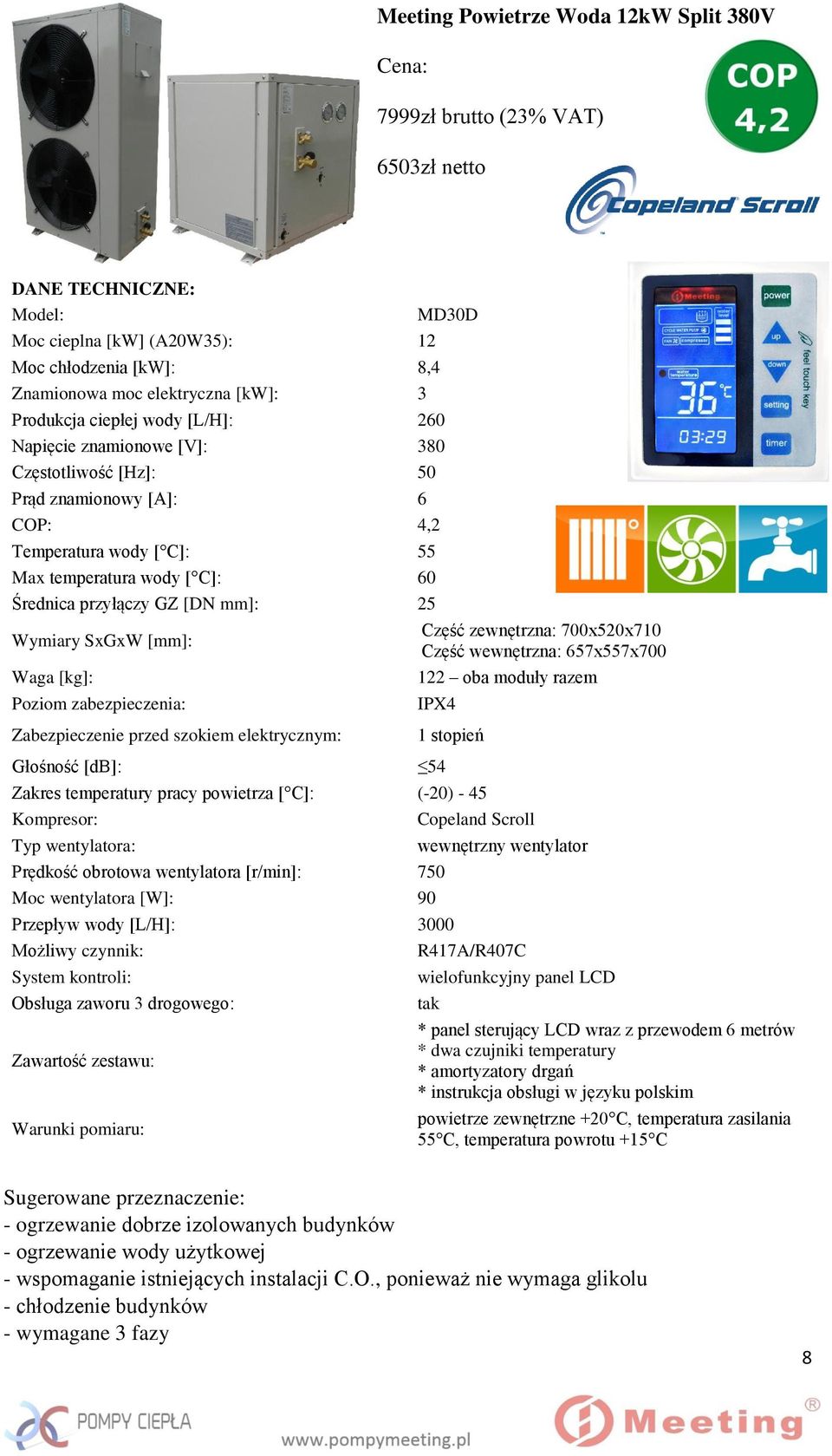

8 Meeting Powietrze Woda 12kW Split 380V 7999zł brutto (23% VAT) 6503zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 12 Moc chłodzenia [kw]: 8,4 Znamionowa moc elektryczna [kw]: 3 Produkcja ciepłej wody [L/H]: 260 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 6 COP: 4,2 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Waga [kg]: Poziom zabezpieczenia: MD30D Część zewnętrzna: 700x520x710 Część wewnętrzna: 657x557x oba moduły razem IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Zakres temperatury pracy powietrza [ C]: (-20) - 45 Kompresor: Typ wentylatora: Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 3000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: Copeland Scroll wewnętrzny wentylator R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej - wspomaganie istniejących instalacji C.O., ponieważ nie wymaga glikolu - chłodzenie budynków - wymagane 3 fazy 8

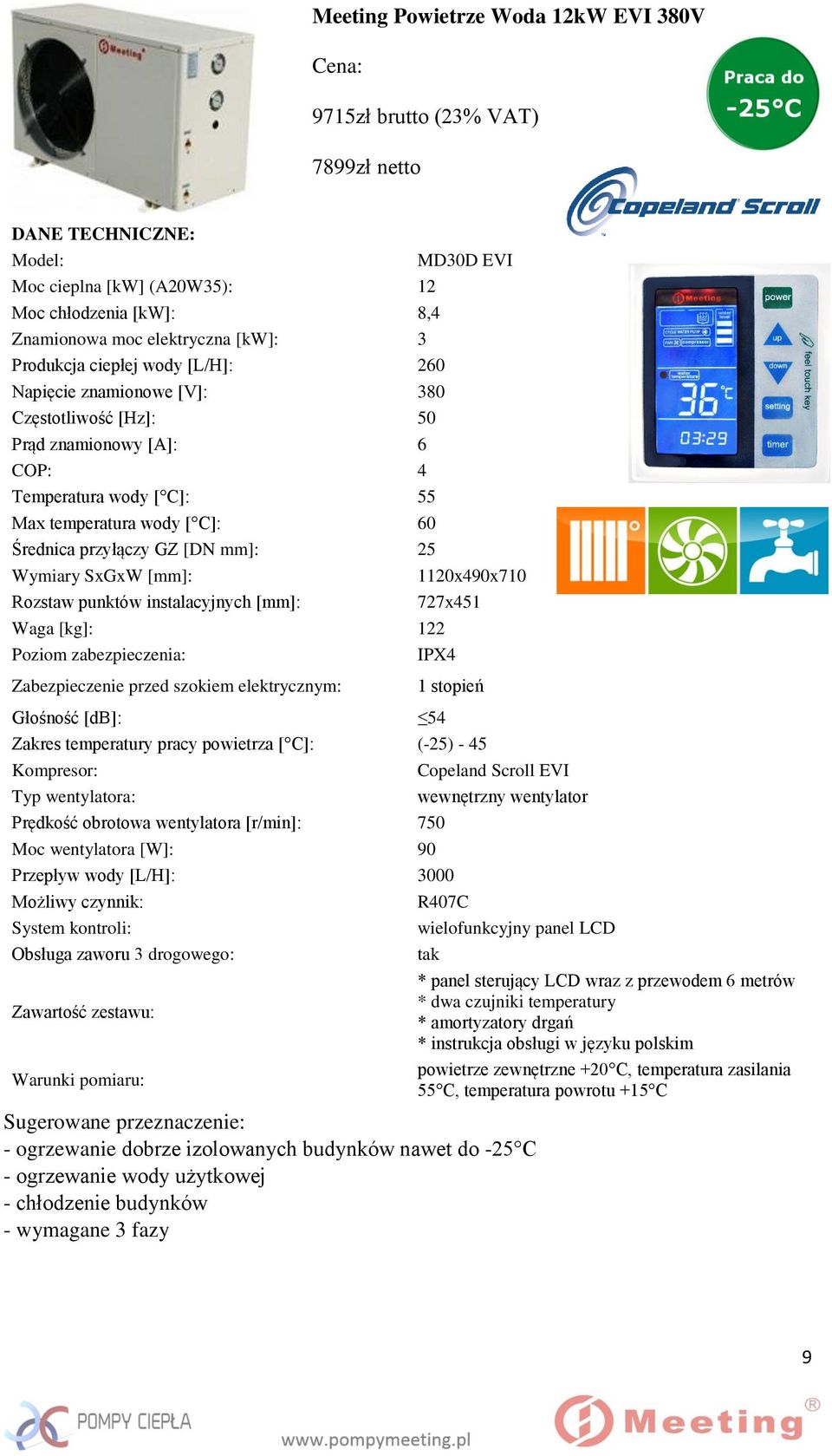

9 Meeting Powietrze Woda 12kW EVI 380V 9715zł brutto (23% VAT) 7899zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 12 Moc chłodzenia [kw]: 8,4 Znamionowa moc elektryczna [kw]: 3 Produkcja ciepłej wody [L/H]: 260 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 6 COP: 4 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: MD30D EVI 1120x490x x451 Waga [kg]: 122 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Zakres temperatury pracy powietrza [ C]: (-25) - 45 Kompresor: Typ wentylatora: Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 3000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: Copeland Scroll EVI wewnętrzny wentylator R407C wielofunkcyjny panel LCD tak Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków nawet do -25 C - ogrzewanie wody użytkowej - chłodzenie budynków - wymagane 3 fazy * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C 9

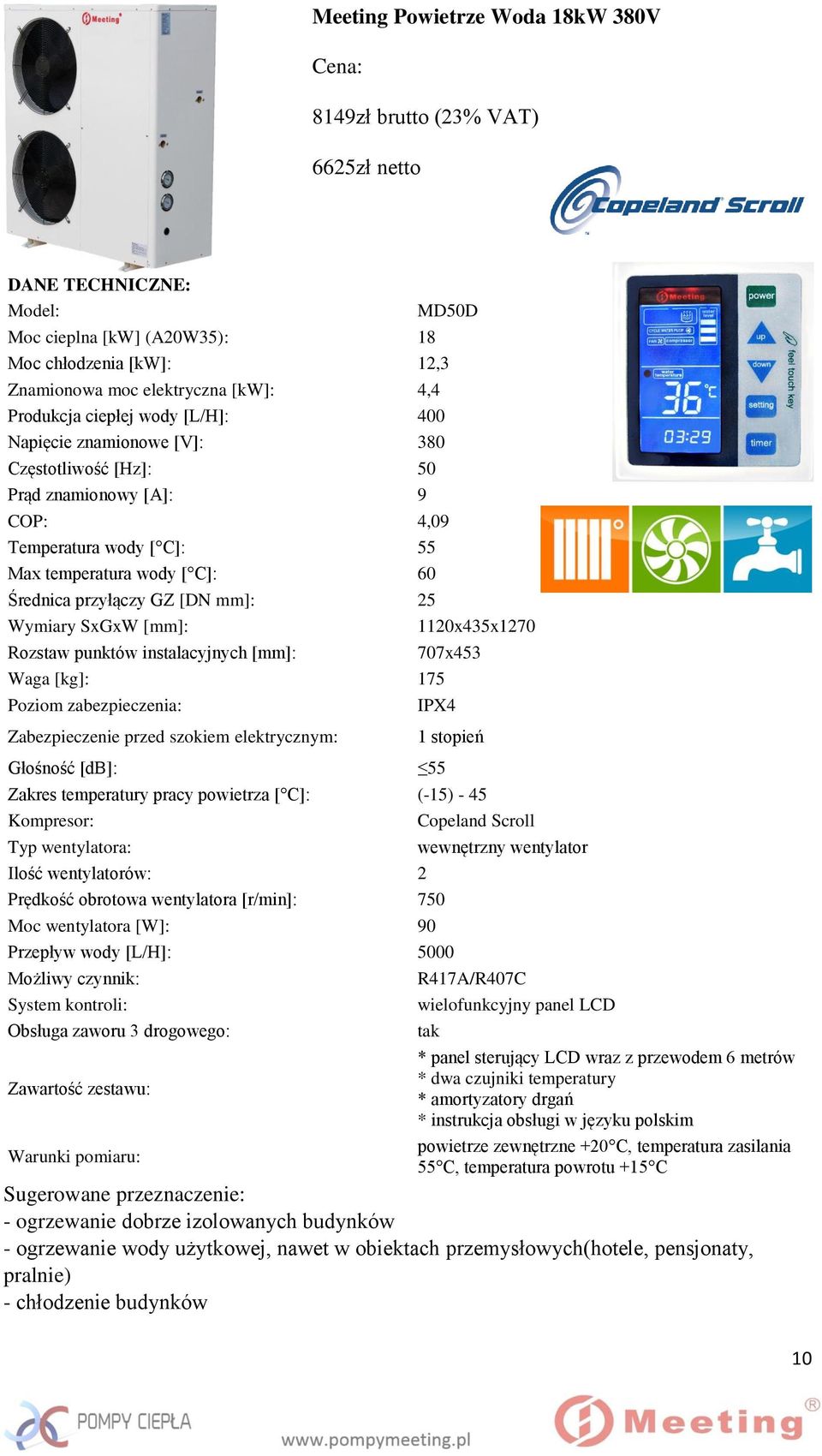

10 Meeting Powietrze Woda 18kW 380V 8149zł brutto (23% VAT) 6625zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 18 MD50D Moc chłodzenia [kw]: 12,3 Znamionowa moc elektryczna [kw]: 4,4 Produkcja ciepłej wody [L/H]: 400 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 4,09 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: Waga [kg]: 175 Poziom zabezpieczenia: Zabezpieczenie przed szokiem elektrycznym: Głośność [db]: 1120x435x x453 IPX4 1 stopień 55 Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Copeland Scroll Typ wentylatora: wewnętrzny wentylator Ilość wentylatorów: 2 Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 5000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - chłodzenie budynków 10

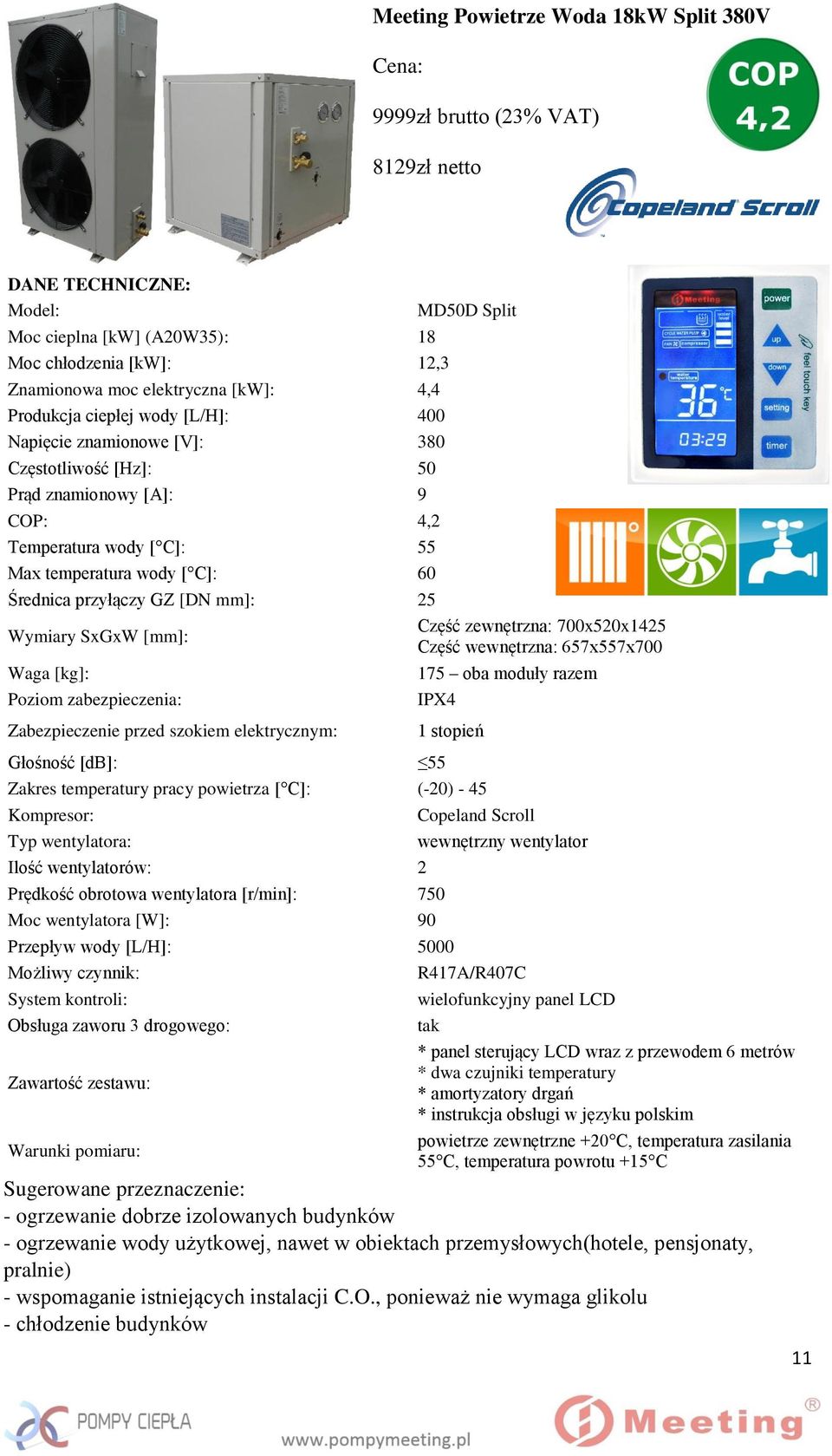

11 Meeting Powietrze Woda 18kW Split 380V 9999zł brutto (23% VAT) 8129zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 18 Moc chłodzenia [kw]: 12,3 Znamionowa moc elektryczna [kw]: 4,4 Produkcja ciepłej wody [L/H]: 400 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 4,2 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Waga [kg]: Poziom zabezpieczenia: Zabezpieczenie przed szokiem elektrycznym: Głośność [db]: MD50D Split Część zewnętrzna: 700x520x1425 Część wewnętrzna: 657x557x oba moduły razem IPX4 1 stopień 55 Zakres temperatury pracy powietrza [ C]: (-20) - 45 Kompresor: Copeland Scroll Typ wentylatora: wewnętrzny wentylator Ilość wentylatorów: 2 Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 5000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - wspomaganie istniejących instalacji C.O., ponieważ nie wymaga glikolu - chłodzenie budynków 11

12 Meeting Powietrze Woda 18kW EVI 380V 12298zł brutto (23% VAT) 9999zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 18 Moc chłodzenia [kw]: 12,3 Znamionowa moc elektryczna [kw]: 4,4 Produkcja ciepłej wody [L/H]: 400 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 4,09 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 25 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: Waga [kg]: 175 Poziom zabezpieczenia: Zabezpieczenie przed szokiem elektrycznym: Głośność [db]: MD50D EVI 1120x435x x453 IPX4 1 stopień 55 Zakres temperatury pracy powietrza [ C]: (-25) - 45 Kompresor: Copeland Scroll EVI Typ wentylatora: wewnętrzny wentylator Ilość wentylatorów: 2 Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 5000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków nawet do -25 C - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - chłodzenie budynków 12

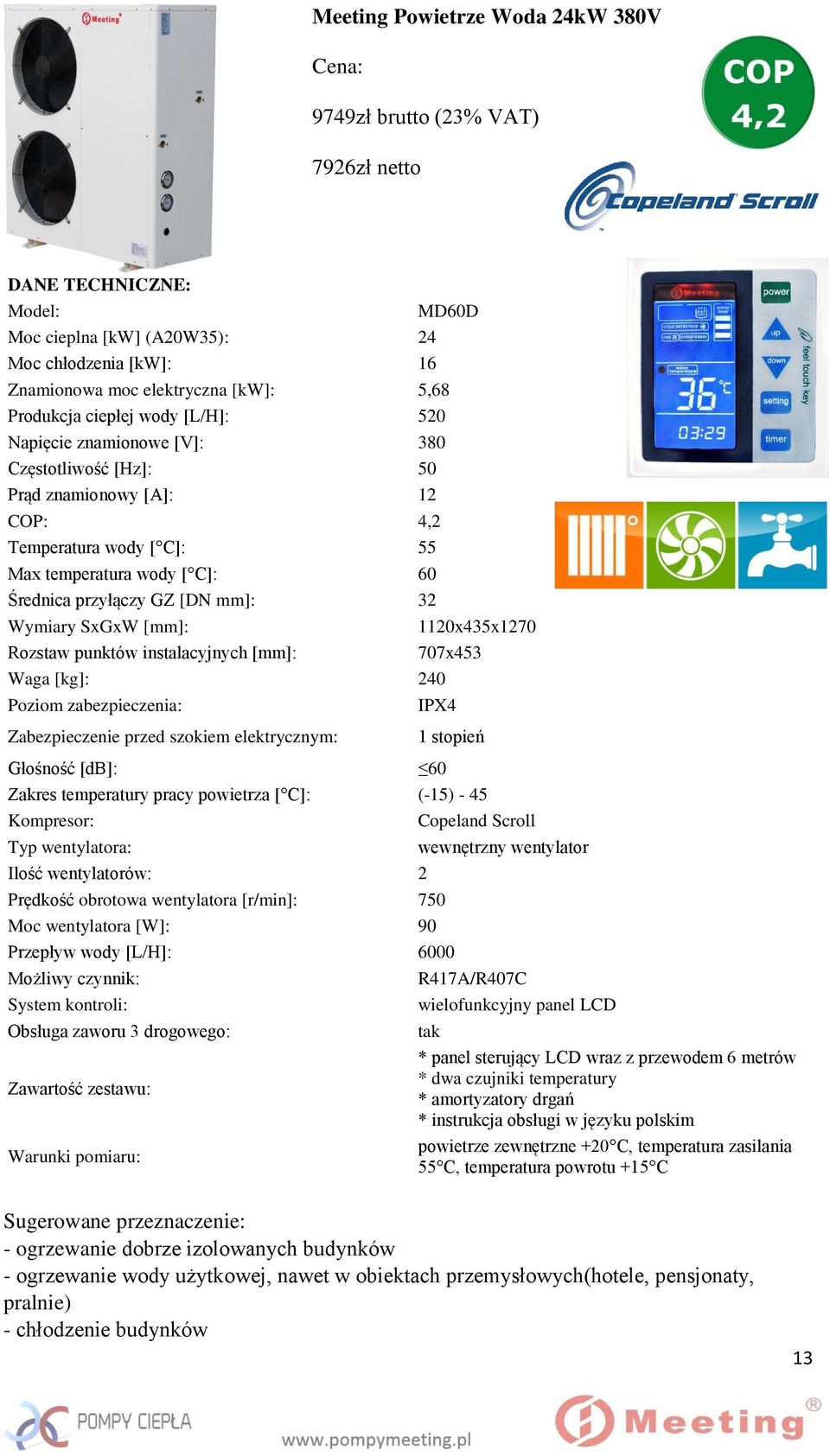

13 Meeting Powietrze Woda 24kW 380V 9749zł brutto (23% VAT) 7926zł netto DANE TECHNICZNE: Model: MD60D Moc cieplna [kw] (A20W35): 24 Moc chłodzenia [kw]: 16 Znamionowa moc elektryczna [kw]: 5,68 Produkcja ciepłej wody [L/H]: 520 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 12 COP: 4,2 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 32 Wymiary SxGxW [mm]: Rozstaw punktów instalacyjnych [mm]: Waga [kg]: 240 Poziom zabezpieczenia: 1120x435x x453 IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 60 Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Typ wentylatora: Ilość wentylatorów: 2 Prędkość obrotowa wentylatora [r/min]: 750 Moc wentylatora [W]: 90 Przepływ wody [L/H]: 6000 Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: Copeland Scroll wewnętrzny wentylator R417A/R407C wielofunkcyjny panel LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - chłodzenie budynków 13

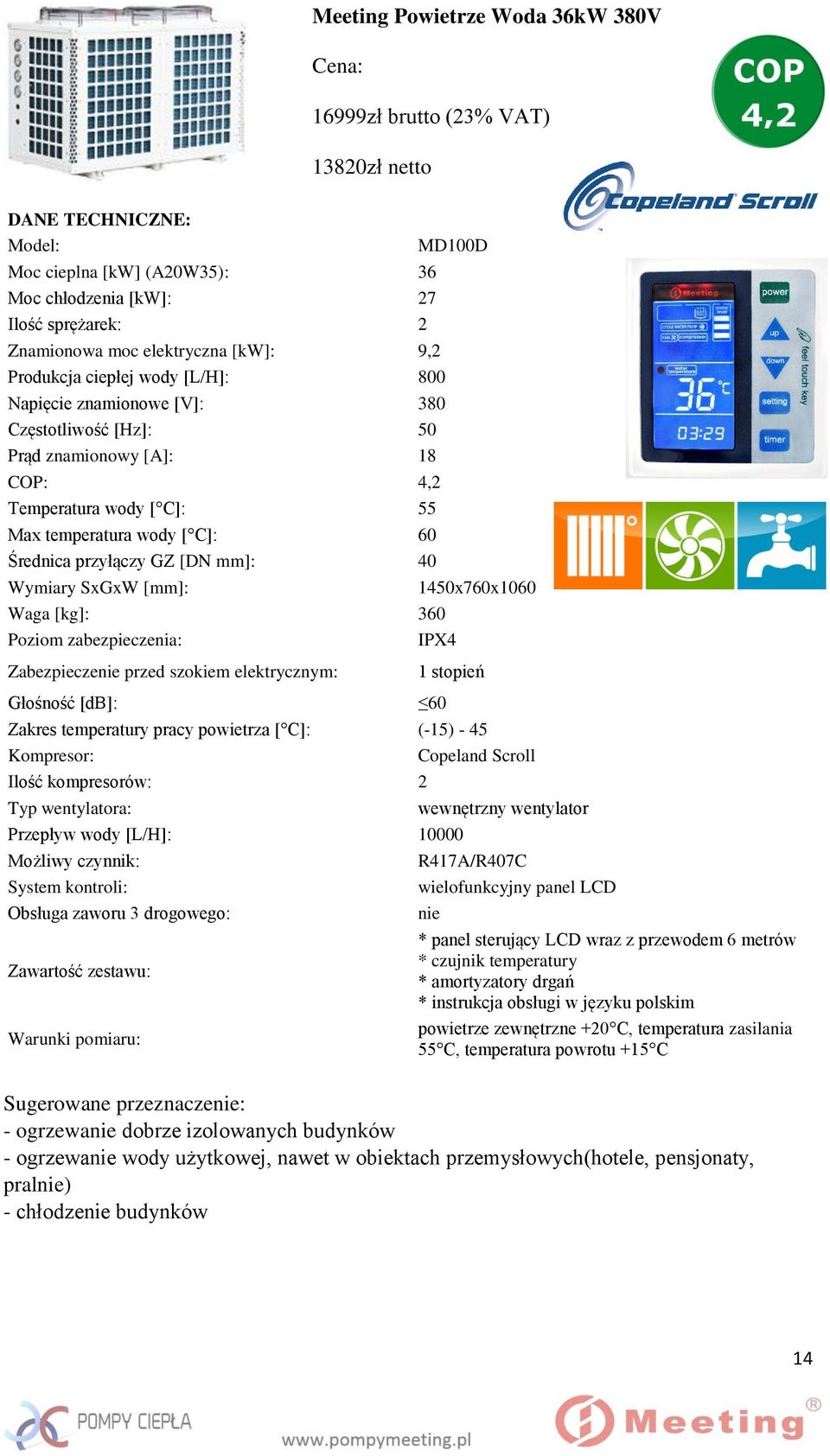

14 Meeting Powietrze Woda 36kW 380V 16999zł brutto (23% VAT) 13820zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 36 Moc chłodzenia [kw]: 27 Ilość sprężarek: 2 Znamionowa moc elektryczna [kw]: 9,2 Produkcja ciepłej wody [L/H]: 800 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 18 COP: 4,2 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 40 MD100D Wymiary SxGxW [mm]: 1450x760x1060 Waga [kg]: 360 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 60 Zakres temperatury pracy powietrza [ C]: (-15) - 45 Kompresor: Copeland Scroll Ilość kompresorów: 2 Typ wentylatora: Przepływ wody [L/H]: Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: wewnętrzny wentylator R417A/R407C wielofunkcyjny panel LCD nie * panel sterujący LCD wraz z przewodem 6 metrów * czujnik temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - chłodzenie budynków 14

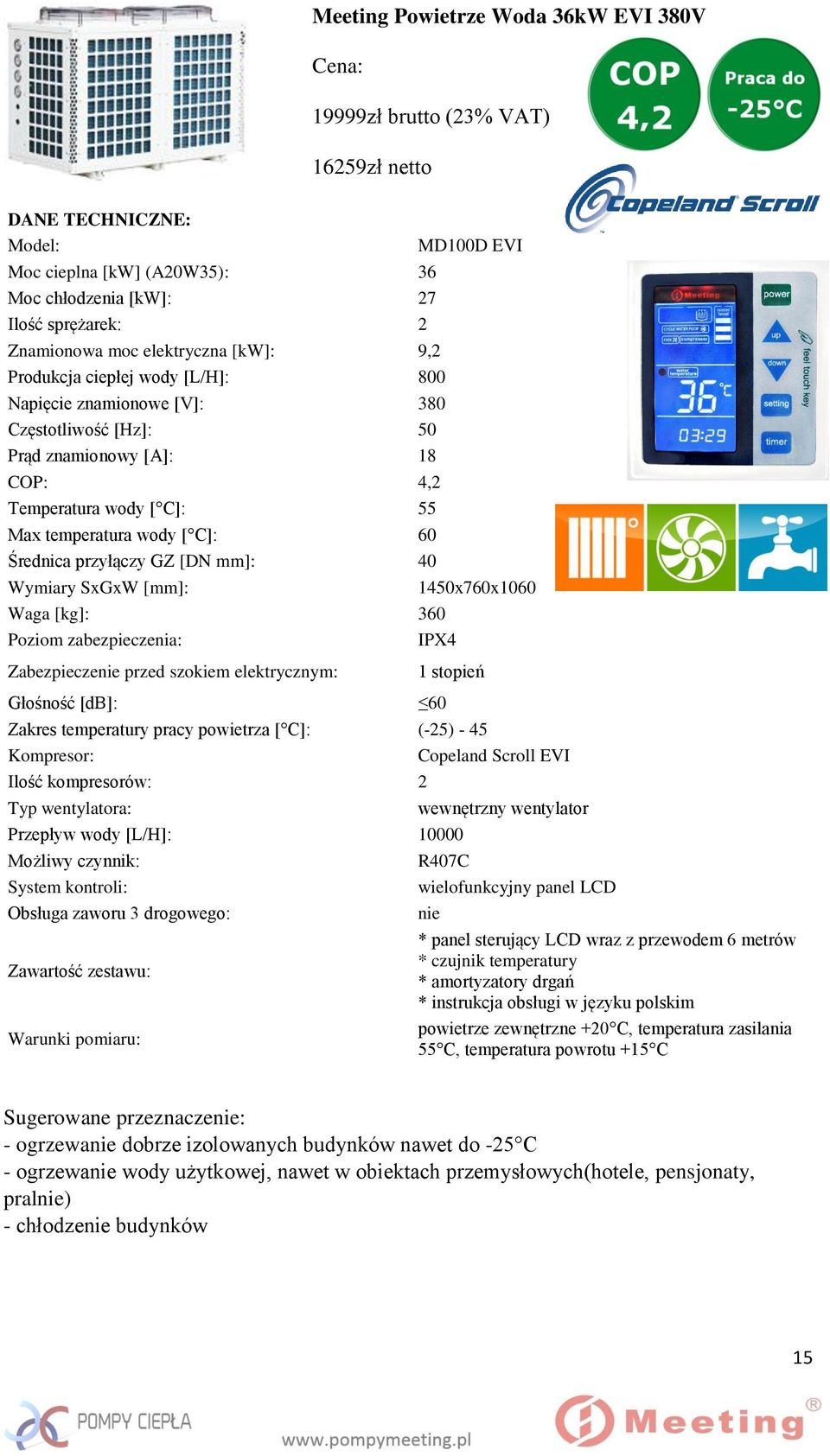

15 Meeting Powietrze Woda 36kW EVI 380V 19999zł brutto (23% VAT) 16259zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (A20W35): 36 Moc chłodzenia [kw]: 27 Ilość sprężarek: 2 Znamionowa moc elektryczna [kw]: 9,2 Produkcja ciepłej wody [L/H]: 800 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 18 COP: 4,2 Temperatura wody [ C]: 55 Max temperatura wody [ C]: 60 Średnica przyłączy GZ [DN mm]: 40 MD100D EVI Wymiary SxGxW [mm]: 1450x760x1060 Waga [kg]: 360 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: Zakres temperatury pracy powietrza [ C]: (-25) - 45 Kompresor: Copeland Scroll EVI Ilość kompresorów: 2 Typ wentylatora: 60 Przepływ wody [L/H]: Możliwy czynnik: System kontroli: Obsługa zaworu 3 drogowego: Zawartość zestawu: Warunki pomiaru: wewnętrzny wentylator R407C wielofunkcyjny panel LCD nie * panel sterujący LCD wraz z przewodem 6 metrów * czujnik temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim powietrze zewnętrzne +20 C, temperatura zasilania 55 C, temperatura powrotu +15 C Sugerowane przeznaczenie: - ogrzewanie dobrze izolowanych budynków nawet do -25 C - ogrzewanie wody użytkowej, nawet w obiektach przemysłowych(hotele, pensjonaty, pralnie) - chłodzenie budynków 15

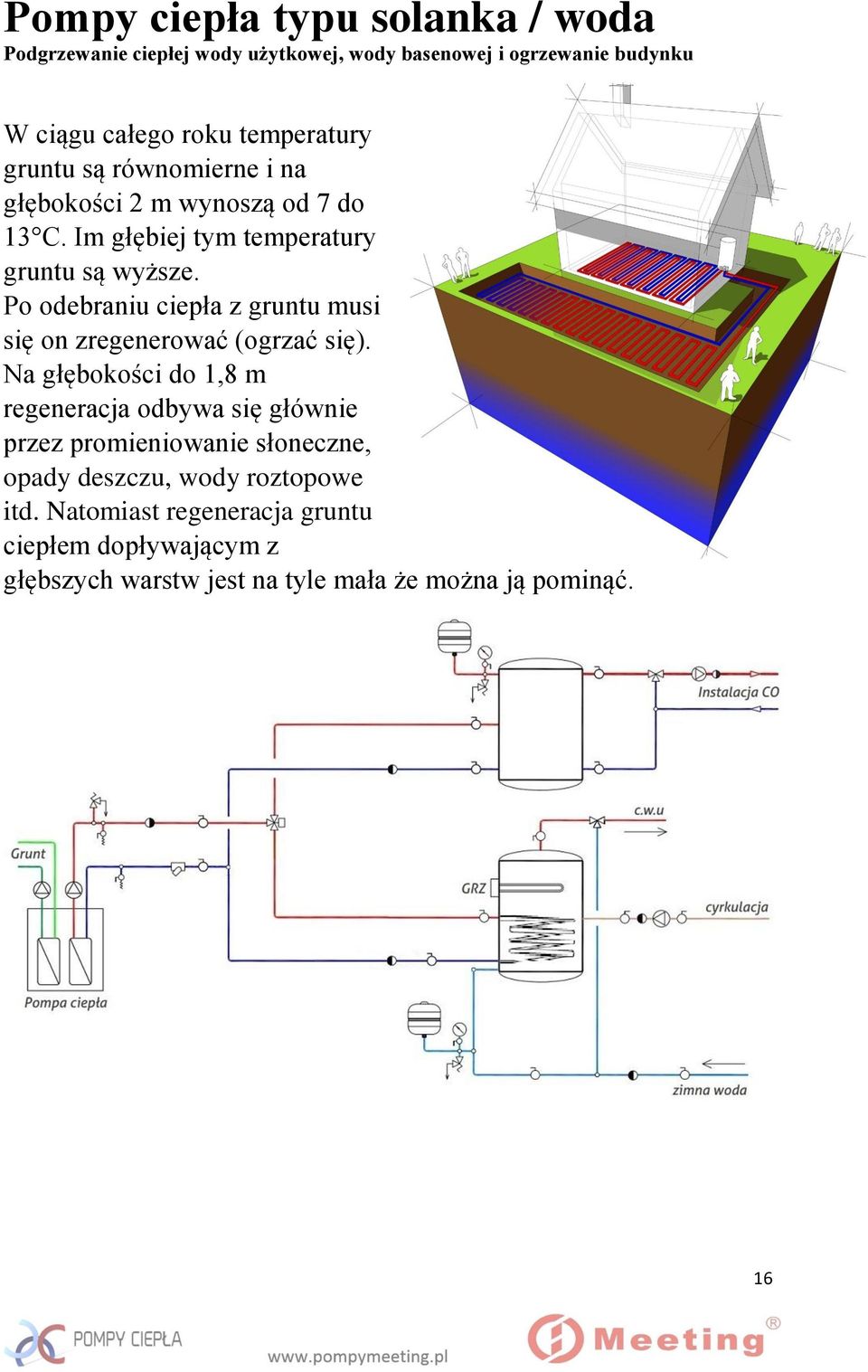

16 Pompy ciepła typu solanka / woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku W ciągu całego roku temperatury gruntu są równomierne i na głębokości 2 m wynoszą od 7 do 13 C. Im głębiej tym temperatury gruntu są wyższe. Po odebraniu ciepła z gruntu musi się on zregenerować (ogrzać się). Na głębokości do 1,8 m regeneracja odbywa się głównie przez promieniowanie słoneczne, opady deszczu, wody roztopowe itd. Natomiast regeneracja gruntu ciepłem dopływającym z głębszych warstw jest na tyle mała że można ją pominąć. 16

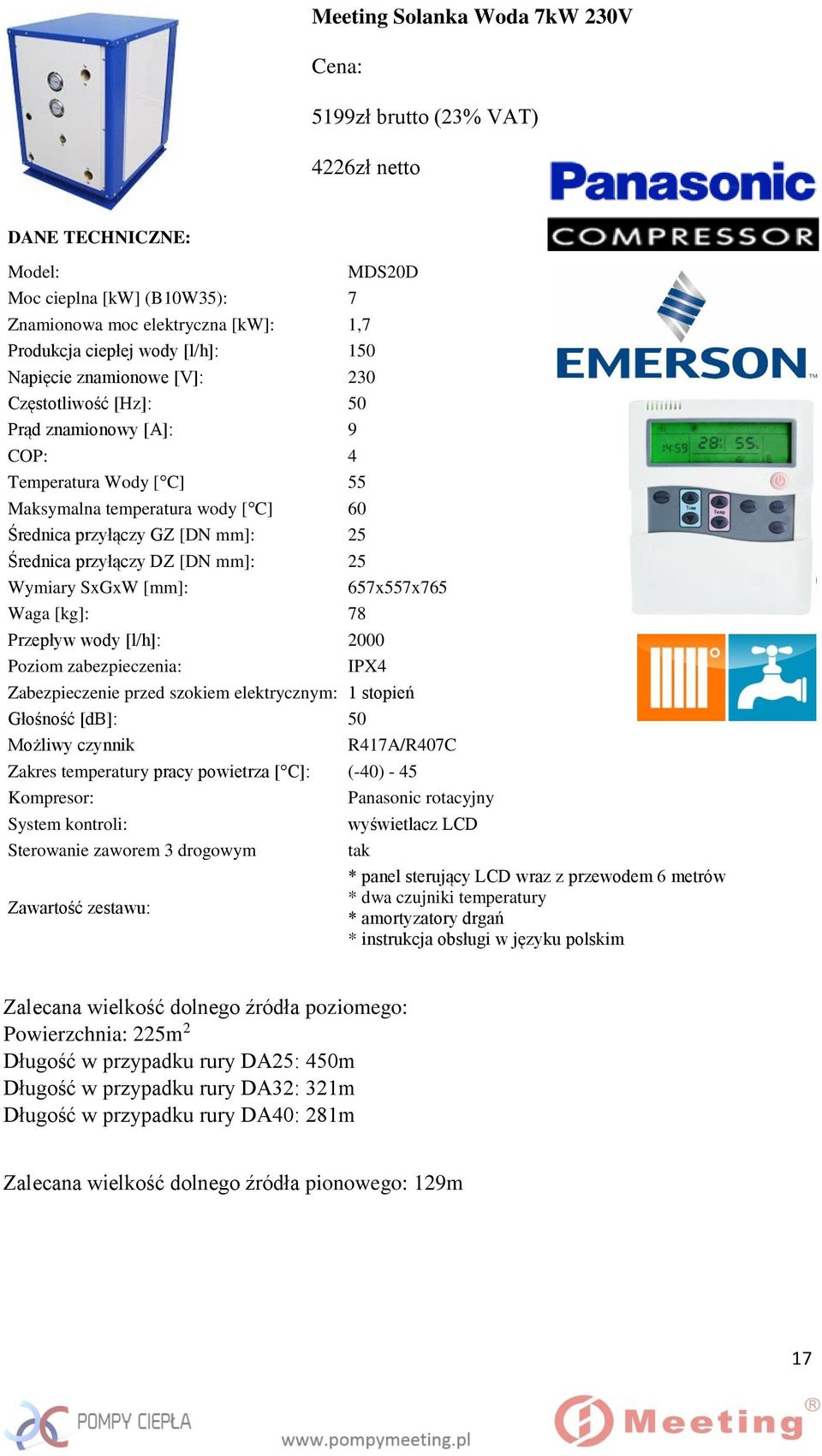

17 Meeting Solanka Woda 7kW 230V 5199zł brutto (23% VAT) 4226zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (B10W35): 7 Znamionowa moc elektryczna [kw]: 1,7 Produkcja ciepłej wody [l/h]: 150 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 4 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS20D Średnica przyłączy DZ [DN mm]: 25 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 78 Przepływ wody [l/h]: 2000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 50 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Panasonic rotacyjny wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim Zalecana wielkość dolnego źródła poziomego: Powierzchnia: 225m 2 Długość w przypadku rury DA25: 450m Długość w przypadku rury DA32: 321m Długość w przypadku rury DA40: 281m Zalecana wielkość dolnego źródła pionowego: 129m 17

18 Meeting Solanka Woda 12kW 230/380V 6899zł brutto (23% VAT) 5608zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (B10W35): 12 Znamionowa moc elektryczna [kw]: 3 Produkcja ciepłej wody [l/h]: 260 MDS30D Napięcie znamionowe [V]: 230/380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 13/6 COP: 4 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 Średnica przyłączy DZ [DN mm]: 25 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 122 Przepływ wody [l/h]: 3300 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Panasonic rotacyjny/copeland Scroll wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim Zalecana wielkość dolnego źródła poziomego: Powierzchnia: 375m 2 Długość w przypadku rury DA25: 750m Długość w przypadku rury DA32: 536m Długość w przypadku rury DA40: 469m Zalecana wielkość dolnego źródła pionowego: 214m 18

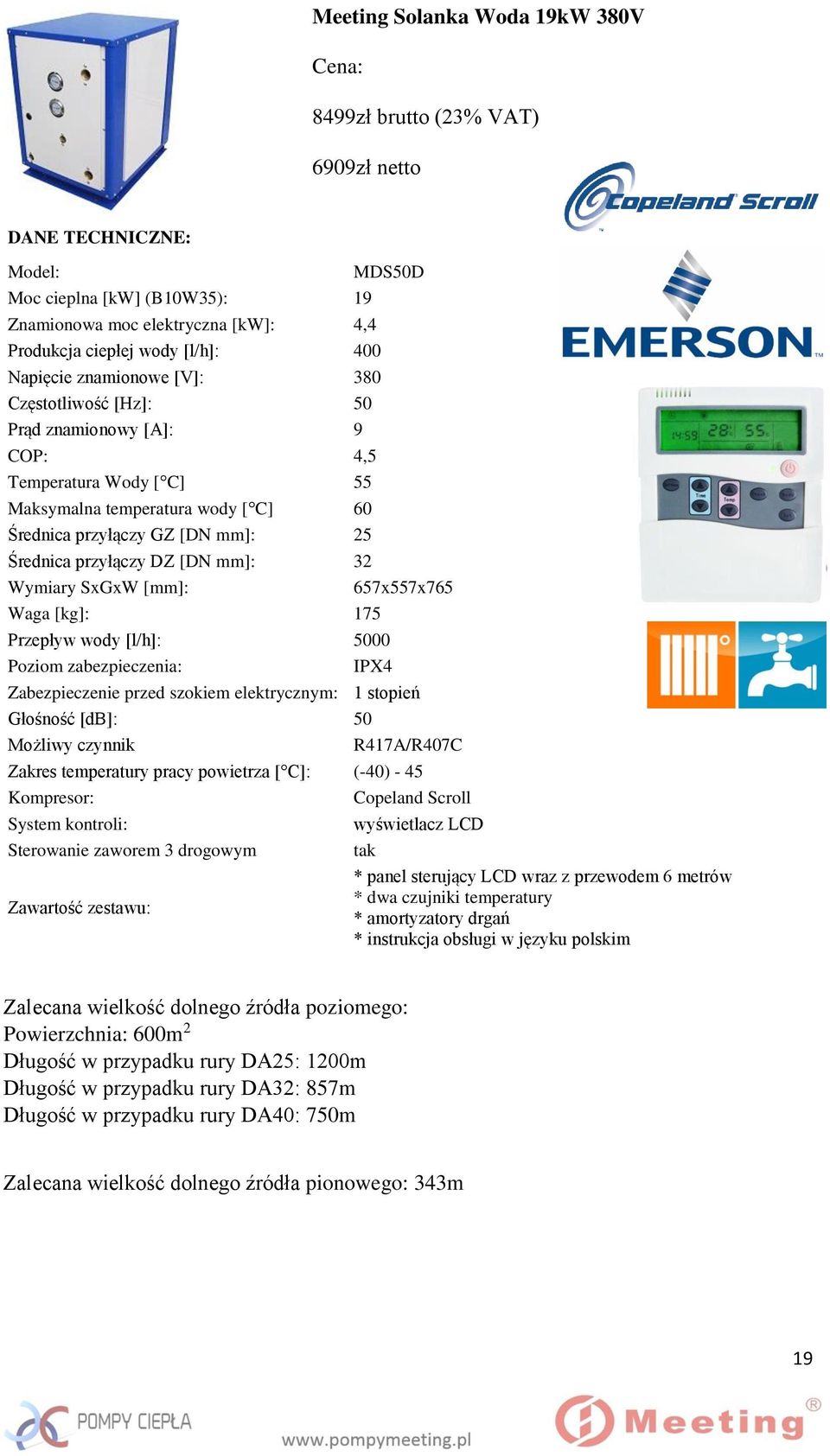

19 Meeting Solanka Woda 19kW 380V 8499zł brutto (23% VAT) 6909zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (B10W35): 19 Znamionowa moc elektryczna [kw]: 4,4 Produkcja ciepłej wody [l/h]: 400 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 4,5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS50D Średnica przyłączy DZ [DN mm]: 32 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 175 Przepływ wody [l/h]: 5000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 50 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim Zalecana wielkość dolnego źródła poziomego: Powierzchnia: 600m 2 Długość w przypadku rury DA25: 1200m Długość w przypadku rury DA32: 857m Długość w przypadku rury DA40: 750m Zalecana wielkość dolnego źródła pionowego: 343m 19

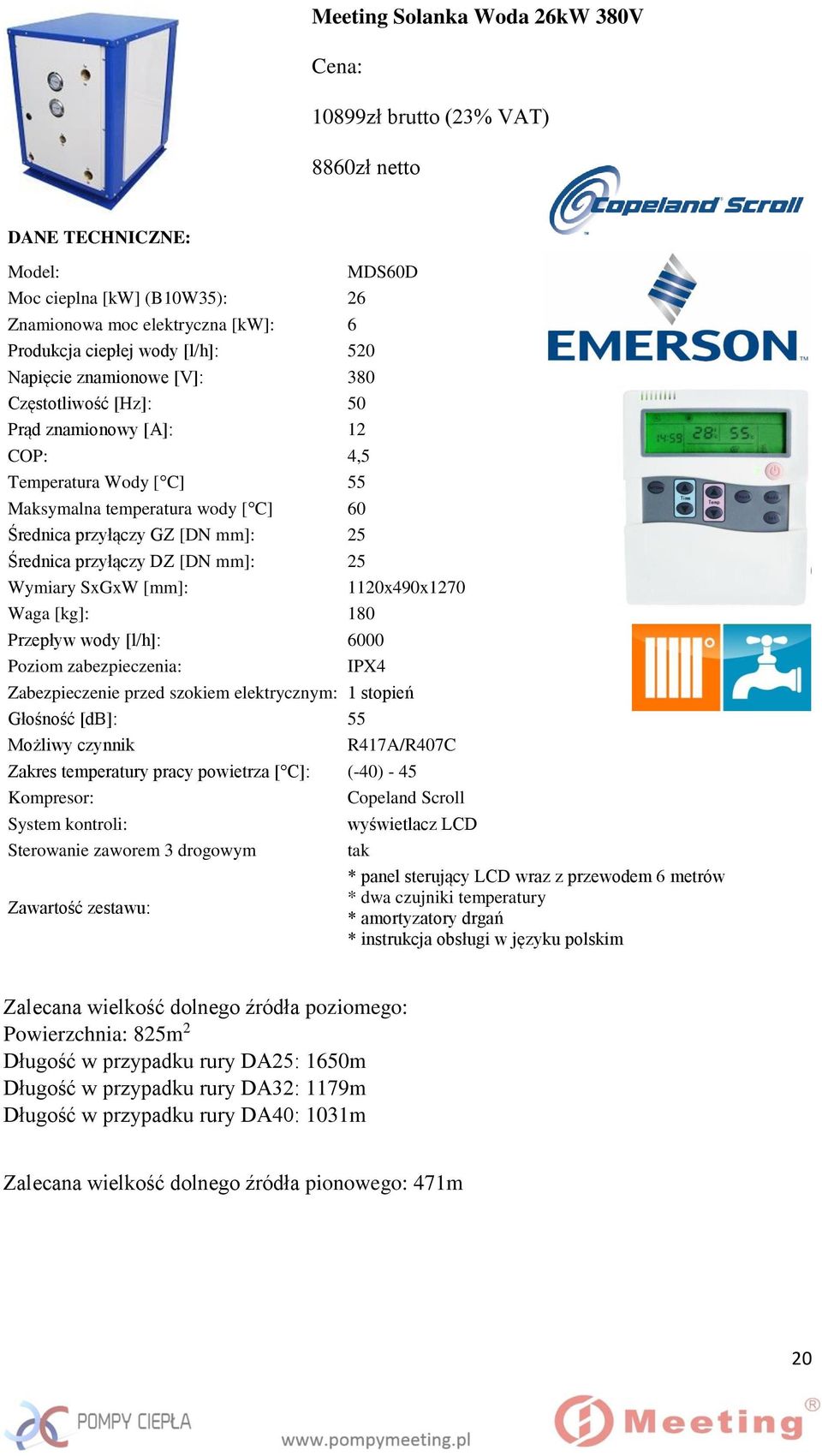

20 Meeting Solanka Woda 26kW 380V 10899zł brutto (23% VAT) 8860zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (B10W35): 26 Znamionowa moc elektryczna [kw]: 6 Produkcja ciepłej wody [l/h]: 520 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 12 COP: 4,5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS60D Średnica przyłączy DZ [DN mm]: 25 Wymiary SxGxW [mm]: 1120x490x1270 Waga [kg]: 180 Przepływ wody [l/h]: 6000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 55 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim Zalecana wielkość dolnego źródła poziomego: Powierzchnia: 825m 2 Długość w przypadku rury DA25: 1650m Długość w przypadku rury DA32: 1179m Długość w przypadku rury DA40: 1031m Zalecana wielkość dolnego źródła pionowego: 471m 20

21 Meeting Solanka Woda 38kW 380V 16999zł brutto (23% VAT) 13820zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (B10W35): 38 Znamionowa moc elektryczna [kw]: 9,2 Produkcja ciepłej wody [l/h]: 800 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 18 COP: 4,6 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 40 Średnica przyłączy DZ [DN mm]: 40 Wymiary SxGxW [mm]: Waga [kg]: 330 MDS100D Przepływ wody [l/h]: Poziom zabezpieczenia: IPX4 1550x1080x860 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 55 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: Typ wymiennika: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll płytowy wymiennik ciepła wyświetlacz LCD nie * panel sterujący LCD wraz z przewodem 6 metrów * czujnik temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim Zalecana wielkość dolnego źródła poziomego: Powierzchnia: 1200m 2 Długość w przypadku rury DA25: 2400m Długość w przypadku rury DA32: 1714m Długość w przypadku rury DA40: 1500m Zalecana wielkość dolnego źródła pionowego: 686m 21

22 Pompy ciepła typu woda / woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku Czerpią ciepło grzewcze z wody gruntowej. Jeżeli występuje ona w dostatecznej ilości i jakości jest najbardziej efektywnym źródłem ciepła. Pompa ciepła wykorzystuje energię wód gruntowych, do których uzyskujemy dostęp przez odwierty lub studnie. Pobierana woda gruntowa przetłaczana jest przez pompę ciepła i z powrotem odprowadzana jest pod ziemię. W odpowiednim wymienniku pompy następuje odzysk ciepła z przetłaczanej wody. 22

23 Meeting Woda Woda 7kW 230V 5199zł brutto (23% VAT) 4226zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (W10W35): 7 Znamionowa moc elektryczna [kw]: 1,7 Produkcja ciepłej wody [l/h]: 150 Napięcie znamionowe [V]: 230 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS20D Średnica przyłączy DZ [DN mm]: 25 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 78 Przepływ wody [l/h]: 2000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 50 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Typ wymiennika: Kompresor: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: tubowy wymiennik ciepła Panasonic rotacyjny wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim 23

24 Meeting Woda Woda 12kW 230/380V 6899zł brutto (23% VAT) 5608zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (W10W35): 12 Znamionowa moc elektryczna [kw]: 3 Produkcja ciepłej wody [l/h]: 260 MDS30D Napięcie znamionowe [V]: 230/380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 13/6 COP: 5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 Średnica przyłączy DZ [DN mm]: 25 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 122 Przepływ wody [l/h]: 3300 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 54 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) 45 Kompresor: Typ wymiennika: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Panasonic rotacyjny / Copeland Scroll tubowy wymiennik ciepła wyświetlacz LCD Tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim 24

25 Meeting Woda Woda 19kW 380V 8499zł brutto (23% VAT) 6909zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (W10W35): 19 Znamionowa moc elektryczna [kw]: 4,4 Produkcja ciepłej wody [l/h]: 400 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 9 COP: 5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS50D Średnica przyłączy DZ [DN mm]: 32 Wymiary SxGxW [mm]: 657x557x765 Waga [kg]: 175 Przepływ wody [l/h]: 5000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 50 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: Typ wymiennika: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll tubowy wymiennik ciepła wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim 25

26 Meeting Woda Woda 26kW 380V 10899zł brutto (23% VAT) 8860zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (W10W35): 26 Znamionowa moc elektryczna [kw]: 6 Produkcja ciepłej wody [l/h]: 520 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 12 COP: 5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 25 MDS60D Średnica przyłączy DZ [DN mm]: 32 Wymiary SxGxW [mm]: 1120x490x1270 Waga [kg]: 180 Przepływ wody [l/h]: 6000 Poziom zabezpieczenia: IPX4 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 55 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: Typ wymiennika: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll tubowy wymiennik ciepła wyświetlacz LCD tak * panel sterujący LCD wraz z przewodem 6 metrów * dwa czujniki temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim 26

27 Meeting Woda Woda 38kW 380V 16999zł brutto (23% VAT) 13820zł netto DANE TECHNICZNE: Model: Moc cieplna [kw] (W10W35): 38 Znamionowa moc elektryczna [kw]: 9,2 Produkcja ciepłej wody [l/h]: 800 Napięcie znamionowe [V]: 380 Częstotliwość [Hz]: 50 Prąd znamionowy [A]: 18 COP: 5 Temperatura Wody [ C] 55 Maksymalna temperatura wody [ C] 60 Średnica przyłączy GZ [DN mm]: 40 Średnica przyłączy DZ [DN mm]: 40 Wymiary SxGxW [mm]: Waga [kg]: 330 MDS100D Przepływ wody [l/h]: Poziom zabezpieczenia: IPX4 1550x1080x860 Zabezpieczenie przed szokiem elektrycznym: 1 stopień Głośność [db]: 55 Możliwy czynnik R417A/R407C Zakres temperatury pracy powietrza [ C]: (-40) - 45 Kompresor: Typ wymiennika: System kontroli: Sterowanie zaworem 3 drogowym Zawartość zestawu: Copeland Scroll tubowy wymiennik ciepła wyświetlacz LCD nie * panel sterujący LCD wraz z przewodem 6 metrów * czujnik temperatury * amortyzatory drgań * instrukcja obsługi w języku polskim 27

28 Akcesoria Podstawowe elementy używane do podłączenia pomp ciepła. Pompy ciepła do sprawnego funkcjonowania wymagają dobrze dobranych elementów połączeniowych oraz zasobników. Tylko odpowiednio dobrane elementy zapewniają maksymalne oszczędności związane z działaniem całej instalacji. Przy zakupie oferujemy pełną gamę akcesoriów by zapewnić idealną, wieloletnią pracę pompy ciepła. Dobór akcesoriów najlepiej zlecić wykwalifikowanym instalatorom pomp ciepła Meeting. 28

29 Zestaw elektryki 3 fazowy 258zł brutto (23% VAT) 209zł netto Zestaw elektryczny 3 fazowy zabezpiecza pompę i grzałki przed przepięciami, oraz pozwala na pomiar zużytej energii. Zestaw zawiera: 1. skrzynkę natynkową o dopasowanej ilości modułów 2. zabezpieczenie 3 fazowe zwłoczne C20/3 lub jedno fazowe C20/1 do wpięcia pompy 3. zabezpieczenie 3 fazowe bezzwłoczne B20/3 do wpięcia grzałek bufora i zasobnika C.W.U. 4. Podlicznik elektroniczny mierzący zużycie energii przez pompę oraz grzałki Czujnik przepływu Meeting 195zł brutto (23% VAT) 159zł netto Czujnik przepływu jest niezbędnym elementem bezpieczeństwa, który informuje pompę o odprowadzaniu rozgrzanego czynnika od pompy. Czujnik powinien być podłączony do pompy ciepła w miejscu oznaczonym "Water flow switch" oraz zainstalowany na obiegu górnego źródła, oraz w przypadku pomp gruntowych na obiegu dolnego i górnego źródła. Naczynie wzbiorcze 8L 189zł brutto (23% VAT) 153zł netto Naczynie wzbiorcze przeponowe dobiera się do wielkości układu glikolowego lub wodnego, najpopularniejsze rozmiary to od 8L do 18L. Ważne jest by naczynie było przystosowane do pracy z wodnym roztworem glikolu. 29

30 Zestaw wymiennikowy do pomp 12kW - 18kW 1999zł brutto (23% VAT) 1625zł netto Jego zadaniem jest oddzielenie obiegu glikolowego krążącego pomiędzy powietrzną pompą ciepła, a wymiennikiem ciepła od obiegu wodnego C.O.. Obieg glikolowy o stężeniu do 50% jest cieczą niezamarzalną do temperatury -35 C dzięki czemu pompa jest zabezpieczona w przypadku jej technologicznego wyłączenia przy mrozach powyżej -15 C. Zastosowanie glikolu wymusza wykorzystanie specjalnych pomp obiegowych oraz innych elementów, które mogłyby ulec szybszej korozji przy kontakcie z glikolem. Moc wymiennika płytkowego musi zostać skalkulowana na podstawie mocy pompy i temperatury cieczy w układzie. Zestaw wymiennikowy zawiera: 1. Wymiennik płytkowy dostosowany do mocy pompy ciepła 2. Pompa obiegowa Grundfos przystosowana do obiegu glikolowego 3. Pompa obiegowa Grundfos do obiegu wodnego 4. Odpowietrzniki przeznaczone do obiegu glikolowego i wodnego 5. Zawór zwrotny 6. Filtry skośne 7. Zawory odcinające Zestaw wymiennikowy do 7kW 1499zł brutto (23% VAT) 1218zł netto Jego zadaniem jest oddzielenie obiegu glikolowego krążącego pomiędzy powietrzną pompą ciepła, a wymiennikiem ciepła od obiegu wodnego C.O.. Obieg glikolowy o stężeniu do 50% jest cieczą niezamarzalną do temperatury -35 C dzięki czemu pompa jest zabezpieczona w przypadku jej technologicznego wyłączenia przy mrozach powyżej -15 C. Zastosowanie glikolu wymusza wykorzystanie specjalnych pomp obiegowych oraz innych elementów, które mogłyby ulec szybszej korozji przy kontakcie z glikolem. Moc wymiennika płytkowego musi zostać skalkulowana na podstawie mocy pompy i temperatury cieczy w układzie. Zestaw wymiennikowy zawiera: 1. Wymiennik płytkowy dostosowany do mocy pompy 2. Pompa obiegowa Weberman przystosowana do obiegu glikolowego 3. Pompa obiegowa Weberman do obiegu wodnego 4. Odpowietrzniki przeznaczone do obiegu glikolowego i wodnego 5. Zawór zwrotny 6. Filtry skośne 7. Zawory odcinające 30

31 Zawór 3 drogowy 1" 249zł brutto (23% VAT) 202zł netto Zadaniem zaworu 3 drogowego jest kierowanie czynnika grzewczego do ogrzewania lub zbiornika C.W.U.. Zawór montuje się pomiędzy pompą ciepła a zbiornikiem buforowym oraz zbiornikiem C.W.U Zawór taki podłączamy w następujący sposób: przewód brązowy - faza ( w przypadku pomp 3 fazowych faza B) przewód czarny - do przewodu czerwonego pompy przewód niebieski - do przewodu niebieskiego pompy Średnica kuli: 20m Cale: 1 Kvs m 3 /h: 13 ΔPvmax (KPa): 1000 ΔPs (KPa): 1400 Zbiornik kombinowany 400/ zł brutto (23% VAT) 1951zł netto Zbiornik buforowy kombinowany przeznaczony do pomp ciepła. Zbiornik jest połączeniem bufora do magazynowania nadmiaru ciepła oraz bojlera do ciepłej wody użytkowej. Ma on wiele przyłączy dzięki czemu można do niego podłączyć kilka źródeł ciepła. Współpracuje z pompami ciepła, piecami zasypowymi, kotłami olejowymi i gazowymi itp.. Zbiornik występuje również w wersji z wężownicą dzięki czemu może współpracować też z zestawami solarnymi. Przyłącza 6/4 w które jest wyposażony pozwalają na podłączenie grzałek elektrycznych, które mogą ogrzewać wodę w zbiorniku. Rolę izolacji pełni pianka poliuretanowa. Obudowa wykonana jest ze skayu. Dane techniczne: Pojemność zbiornika C.W.U.: Pojemność zbiornika wody obiegowej: 120 l 280 l Max. temperatura znamionowa: 90 C Min. temperatura znamionowa: 5 C Max. ciśnienie robocze zbiornika C.W.U.: 0,6 MPa Max. ciśnienie robocze zbiornika wody obiegowej: 0,3 MPa Średnica całkowita: 60 cm Średnica zbiornika: 80 cm Wysokość całkowita: Wymiar anody: 180 cm 3x44 cm 31

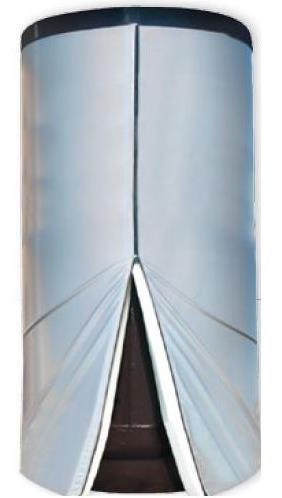

32 Bufor 300L ocieplony pianką 999zł brutto (23% VAT) 812zł netto Bufor cieplny powinien być dobrany do wielkości budynku oraz mocy pompy. Bufor jest wymagany w przypadku pomp gruntowych, wodnych jak i powietrznych. W przypadku pomp powietrznych można zamontować grzałki w buforze umożliwiające ogrzewanie budynku przy ekstremalnie niskich temperaturach gdy pompa się już wyłącza. Wielkość i ilość grzałek dobiera się na podstawie projektu budynku oraz jego zapotrzebowania na energię cieplną. Bufor powinien być umieszczony w miejscu nie narażającym go na szybkie wychładzanie. Zastosowanie bufora znacznie zmniejsza częstość uruchamia się pompy ciepła, co korzystnie wpływa na jej długoletnią bezawaryjną pracę, a także w przypadku pomp powietrznych pozwala na taką jej konfigurację by nagrzewała wodę w buforze w ciągu dnia gdy temperatura zewnętrzna jest wyższa. W przypadku pomp gruntowych za to pozwala na nagrzanie go w ciągu nocy gdy prąd jest tańszy. Bufor firmy Galmet posiada przyłącza 6/4, które można wykorzystać do podłączenia: Pompy ciepła (2 przyłącza) Wyjście na ogrzewanie C.O. (2 przyłącza) Grzałki elektryczne w przypadku pomp powietrznych (2 przyłącza) Dodatkowe źródło ogrzewania np. piec zasypowy (2 przyłącza) Takie rozwiązanie pozwala na korzystanie z pompy ciepła, oraz dodatkowych źródeł ciepła. Dodatkowe źródła są używane głównie w przypadku pomp powietrznych, które wymagają zapasowego źródła energii cieplnej przy ekstremalnie niskich temperaturach. 32

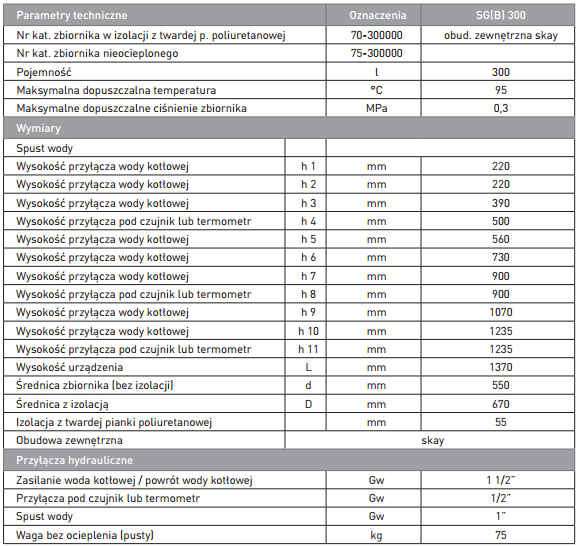

33 Bojler 300L ocieplony pianką z MAXI dużą wężownicą 2849zł brutto (23% VAT) 2316zł netto Wymienniki wykonywane na zamówienie, w obudowie skay, z maksymalnie dużą wężownicą spiralną dedykowaną do pomp ciepła. Pokryte zostały emalią ceramiczną EXTRA GLASS, aby wykluczyć działanie korozyjne, dodatkowym zabezpieczeniem są dwie anody magnezowe umieszczone wewnątrz zbiornika. Współpracują ze wszystkimi typami kotłów. W ofercie Galmetu znajdują się również komplety grzejne do montażu w wymiennikach. Zapewniamy łatwą obsługę urządzenia i bezproblemowy montaż. Dostępne są wymienniki o pojemności od 300 do 1000 litrów. 33

34 Kotłownie oparte na pompie ciepła Meeting Kompletne i dopasowane zestawy do uruchomienia ogrzewania budynku oraz wody użytkowej. By zobrazować klientom koszt całej instalacji oraz dać możliwość zakupu całego dopasowanego zestawu oferujemy kompletne zestawy do zbudowania kotłowni opartej na pompie ciepła. Zestaw taki zawiera wszystkie niezbędne elementy do uruchomienia i kożystania z pompy ciepła do celów ogrzewania budynku oraz wody użytkowej. Kotłownie zostały podzielone na trzy podstawowe typy. Pierwszy to kotłownie z pompą powietrzną do budynków o powierzchni nawet 280m 2. Pozostałe dwa typy to kotłownie z gruntowym lub wodnym dolnym źródłem, które można dopasować do budynków o powierzchni do 400m 2. 34

35 Kotłownie w pompą powietrze woda Zestawy zostały dobrane tak by zapewnić najlepszy zysk energetyczny oraz komfor obsługi. Kotłownie wybieramy pod względniem zapotrzebowania budynków na energię cieplną. W komplecie są elementy połączeniowe pomiędzy pompą ciepła a zbiornikami oraz ogrzewaniem budynku. Do podłączenia na miejscu montażu zostaje tylko podłączenie zbiorników pod instalację odbioru C.O. oraz C.W.U. w budynku. Dobrze dobrany zestaw do budynku zagwatantuje odpowiednią temperaturę nawet w najmroźniejsze dni. Kotłownia PW 6kW Split ze zbiornikiem kombinowanym do budynków od 60m 2 do 150m 2. W zestawie zbiornik kombinowany 120L na wodę użytkową oraz 260L zbiornik buforowy. Instalacja przeznaczona głównie do współpracy z ogrzewaniem grzejnikowym w budynkach dobrze ocieplonych. Kotłownia może współpracować z innymi źródłami ciepła, dzięki temu iż nie zastosowano wymiennika płytowego oraz układu glikolowego. CENA 14552zł netto 17899zł brutto (23%VAT) Model:PW6SK Elementy zawarte w wycenie: PKT Kotłownia 6kW Split zbiornik kombinowany ilość 1 Podejście pod pompę PP 32 z GZ 2 2 Spusty 1/2" 2 3 Gruba bezpieczeństwa Glikolowa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/60/180+filtr+czujnik przepływu 1 8 Zawory 1" 4 9 Manometr + odpowietrznik 3 Bary 1 10,11 Pompa obiegowa Grundfos 25/60/180+zawór zwrotny 1 14,19 Zawory 3/4 C.W.U Zawór mieszający 3/4" zakres temperatury C 1 16 Trójnik PP ,18 Grupa bezpieczeństwa 6Bar C.W.U Zawór zwrotny 3/ Zbiornik kombinowany 400/ Pompa Ciepła Meeting MD30D 6kW (12kW) Split 1 35

36 Kotłownia PW 9kW Split ze zbiornikiem kombinowanym do budynków od 110m 2 do 280m 2. W zestawie zbiornik kombinowany 120L na wodę użytkową oraz 260L zbiornik buforowy. Instalacja przeznaczona głównie do współpracy z ogrzewaniem grzejnikowym w budynkach dobrze ocieplonych. Kotłownia może współpracować z innymi źródłami ciepła., dzięki temu iż nie zastosowano wymiennika płytowego oraz układu glikolowego. CENA 15202zł netto 18699zł brutto (23%VAT) Model:PW9SK Elementy zawarte w wycenie: PKT Kotłownia 9kW Split zbiornik kombinowany ilość 1 Podejście pod pompę PP 32 z GZ 2 2 Spusty 1/2" 2 3 Gruba bezpieczeństwa Glikolowa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/60/180+filtr+czujnik przepływu 1 8 Zawory 1" 4 9 Manometr + odpowietrznik 3 Bary 1 10,11 Pompa obiegowa Grundfos 25/60/180+zawór zwrotny 1 14,19 Zawory 3/4 C.W.U Zawór mieszający 3/4" zakres temperatury C 1 16 Trójnik PP ,18 Grupa bezpieczeństwa 6Bar C.W.U Zawór zwrotny 3/ Zbiornik kombinowany 400/ Pompa Ciepła Meeting MD50D 9kW (18kW) Split 1 Schemat instalacji kotłowni split ze zbiornikiem kombiniowanym. 36

37 Kotłownia PW 6kW Split z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 60m 2 do 150m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 200L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja nie zawiera glikolu dlatego może być używana przy modernizacjach starszych układów ogrzewania. CENA 14552zł netto 17899zł brutto (23%VAT) Model:PW6S2 PKT Kotłownia 6kW Split z dwoma zbiornikami ilość 1 Podejście pod pompę PP 32 z GZ 1 2 Spusty 1/2" 1 3 Gruba bezpieczeństwa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/60/180+filtr+czujnik przepływu 1 8 Trójnik PP Zawór 3 drogowy 1" z siłownikiem 1 10,11 Zawory do bufora + zawór zwrotny 1 12 Manometr + odpowietrznik 3 Bary 1 13 Trójnik PP Zawór mieszający 1" zakres temperatury C 1 15,16 Pompa obiegowa Grundfos 25/60/180+zawór zwrotny 1 17 Mostek do wężownic 1 18 Zawór mieszający 3/4 zakres temperatury C 1 19,21 Zawory 3/4 C.W.U. 1 20,23 Grupa bezpieczeństwa 6 Bar C.W.U Zawór zwrotny 3/ Grzałka wspomagająca 6kW ze stycznikiem 1 26 Grzałka 3kW do C.W.U Bufor ocieplony 200L 1 28 Bojler ocieplony 300L do C.W.U Pompa Ciepła Meeting MD30D 6kW (12kW) Split 1 30 Podłączenie PP pod wężownicę 1 31 Przyłącze pod zbiornik PP25 1 Kotłownia PW 9kW Split z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja nie zawiera glikolu dlatego może być używana przy modernizacjach starszych układów ogrzewania. CENA 17072zł netto 20999zł brutto (23%VAT) Model:PW9S2 37

38 PKT Kotłownia 9kW Split z dwoma zbiornikami ilość 1 Podejście pod pompę PP 32 z GZ 1 2 Spusty 1/2" 1 3 Gruba bezpieczeństwa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/60/180+filtr+czujnik przepływu 1 8 Trójnik PP Zawór 3 drogowy 1" z siłownikiem 1 10,11 Zawory do bufora + zawór zwrotny 1 12 Manometr + odpowietrznik 3 Bary 1 13 Trójnik PP Zawór mieszający 3/4" zakres temperatury C 1 15,16 Pompa obiegowa Grundfos 25/60/180+zawór zwrotny 1 17 Mostek do wężownic 1 18 Zawór mieszający 3/4 zakres temperatury C 1 19,21 Zawory 3/4 C.W.U. 1 20,23 Grupa bezpieczeństwa 6 Bar C.W.U Zawór zwrotny 3/ Grzałka wspomagająca 2x 4,5kW ze stycznikiem 1 26 Grzałka 3kW do C.W.U Bufor ocieplony 300L 1 28 Bojler ocieplony 300L do C.W.U Pompa Ciepła Meeting MD50D 9kW (18kW) Split 1 30 Podłączenie PP pod wężownicę 1 31 Przyłącze pod zbiornik PP25 1 Schemat instalacji kotłowni split z dwoma zbiornikami: 38

39 Kotłownia PW 6kW z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 60m 2 do 150m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 200L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 13982zł netto 17199zł brutto (23%VAT) Model:PW62 Elementy zawarte w wycenie: PKT Kotłownia 6kW z dwoma zbiornikami ilość 1 Podejście pod pompę PP 32 z GZ 1 2 Spusty 1/2" 1 3 Gruba bezpieczeństwa Glikolowa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/40/180+filtr+czujnik przepływu 1 8 Trójnik PP Zawór 3 drogowy 1" z siłownikiem 1 10,11 Zawory do bufora + zawór zwrotny 1 12 Manometr + odpowietrznik 3 Bary 1 13 Trójnik PP Zawór mieszający 1" zakres temperatury C 1 15,16 Pompa obiegowa Grundfos 25/40/180+zawór zwrotny 1 17 Mostek do wężownic 1 18 Zawór mieszający 3/4 zakres temperatury C 1 19,21 Zawory 3/4 C.W.U. 1 20,23 Grupa bezpieczeństwa 6 Bar C.W.U Zawór zwrotny 3/ Grzałka wspomagająca 6kW ze stycznikiem 1 26 Grzałka 3kW do C.W.U Bufor ocieplony 200L 1 28 Bojler ocieplony 300L do C.W.U Pompa Ciepła Meeting MD30D 6kW (12kW) 1 30 Podłączenie PP pod wężownicę 1 31 Przyłącze pod zbiornik PP Glikol do całej instalacji -35C 300 Kotłownia PW 9kW z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 17804zł netto 21899zł brutto (23%VAT) Model:PW92 39 Elementy zawarte w wycenie:

40 PKT Kotłownia 9kW z dwoma zbiornikami ilość 1 Podejście pod pompę PP 32 z GZ 1 2 Spusty 1/2" 1 3 Gruba bezpieczeństwa Glikolowa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/40/180+filtr+czujnik przepływu 1 8 Trójnik PP Zawór 3 drogowy 1" z siłownikiem 1 10,11 Zawory do bufora + zawór zwrotny 1 12 Manometr + odpowietrznik 3 Bary 1 13 Trójnik PP Zawór mieszający 1" zakres temperatury C 1 15,16 Pompa obiegowa Grundfos 25/40/180+zawór zwrotny 1 17 Mostek do wężownic 1 18 Zawór mieszający 3/4 zakres temperatury C 1 19,21 Zawory 3/4 C.W.U. 1 20,23 Grupa bezpieczeństwa 6 Bar C.W.U Zawór zwrotny 3/ Grzałka wspomagająca 2x 4,5kW ze stycznikiem 1 26 Grzałka 3kW do C.W.U Bufor ocieplony 300L 1 28 Bojler ocieplony 300L do C.W.U Pompa Ciepła Meeting MD50D 9kW(18kW) 1 30 Podłączenie PP pod wężownicę 1 31 Przyłącze pod zbiornik PP Glikol do całej instalacji -35C 400 Kotłownia PW 9kW EVI z dwoma zbiornikami najlepiej ją stosować w budynkach o rozmiarze od 110m 2 do 280m 2. W zestawie są dwa zbiorniki jeden do wody użytkowej o pojemności 300L zapewjniający stały dostęp do ciepłej wody użytkowej, oraz zbiornik buforowy o pojemności 300L. Taki zestaw może pracować zarówno z ogrzewaniem podłogowym jak i grzejnikowym. Instalacja zabezpieczona przed zamarzaniem glikolem, który wypełnia całą instalację grzewczą. CENA 19917zł netto 24499zł brutto (23%VAT) Model:PW9E2 Elementy zawarte w wycenie: PKT Kotłownia 9kW EVI z dwoma zbiornikami ilość 1 Podejście pod pompę PP 32 z GZ 1 2 Spusty 1/2" 1 3 Gruba bezpieczeństwa Glikolowa 3 Bary 1 4 Zawór zwrotny 1" z PP32 1 5,6,7 Pompa obiegowa Grundfos 25/40/180+filtr+czujnik przepływu 1 8 Trójnik PP Zawór 3 drogowy 1" z siłownikiem 1 10,11 Zawory do bufora + zawór zwrotny 1 12 Manometr + odpowietrznik 3 Bary 1 13 Trójnik PP Zawór mieszający 1" zakres temperatury C 1 15,16 Pompa obiegowa Grundfos 25/40/180+zawór zwrotny 1 40

41 17 Mostek do wężownic 1 18 Zawór mieszający 3/4 zakres temperatury C 1 19,21 Zawory 3/4 C.W.U. 1 20,23 Grupa bezpieczeństwa 6 Bar C.W.U Zawór zwrotny 3/ Grzałka wspomagająca 2x 4,5kW ze stycznikiem 1 26 Grzałka 3kW do C.W.U Bufor ocieplony 300L 1 28 Bojler ocieplony 300L do C.W.U Pompa Ciepła Meeting MD50D 9kW(18kW) EVI 1 30 Podłączenie PP pod wężownicę 1 31 Przyłącze pod zbiornik PP Glikol do całej instalacji -35C 400 Schemat instalacji kotłowni z dwoma zbiornikami: 41

42 Kotłownie w pompą solanka woda Kotłownie o mocach 7kW, 12 kw oraz 19kW wykożystują ciepło pochodzące z otaczającego gruntu, dzięki czemu nie są tak wrażliwe na zmiany temperatury zewnętrznej i przez więkość roku oddają taką samą moc. Zaletą kotłowni solakna-woda jest bardzo niski koszt użytkowania, dlatego w dłuższej perspektywie są to najbardziej ekonomiczne rozwiązania. Podobnie jak w przypadku pomp powietrznych pracują najlepjej z nisko temperaturową instalacją grzewczą. Przy optymalnym doborze górnego i dolnego źródła dom o powierzchni 120m 2 wykonany z wykorzystaniem izolacji wysokiej klasy, oraz taryfy nocnej G12 można ogrzać za kwotę 1150zł brutto ROCZNIE!!! Kotłownia gruntowa 7kW z dwoma zbiornikami do budynków od 50m 2 do 200m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 200L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 8600zł netto CENA 13251zł netto 16299zł brutto (23%VAT) Model:G72 Elementy zawarte w wycenie: PKT Kotłownia 7kW ilość 1 Pompa obiegowa dolnego źródła + czujnik przepływu DZ 1 2 Podejście pod pompę od DZ 1 3 Podejście pod pompę od GZ 1 4 Pompa obiegowa pompa zbiorniki 1 5 Spust + czujnik przepływu 1 6 Odpowietrznik + spust 1 7 Filtr skośny + zawór 1" + trójnik PP Zawór 3 drogowy + zawór zwrotny 1 9 Zawór zwrotny CO 1 10 Zawory podłączeniowe pod bufor 1 11 Grupa bezpieczeństwa CO 1 12 Zawór mieszający + trójnik powrotu 1 13 Pompa obiegowa podłogówki Grundfos 1 14 Podejście pod wężownicę 1 15 Podejście pod wężownicę + zawór zwrotny 1 16 Wlot wody zimnej 1 42

43 17 Grupa bezpieczeństwa C.W.U. + naczynie wzbiorcze 1 18 Zawór wody + trójnik PP Zawór wody + zawór zwrotny 1 20 Zawór mieszający C.W.U Zawór ciepłej wody 3/ Grupa pompy obiegowej 1 23 Podejście cyrkulacji 1 24 Grzałka 3kW 1 25 Bufor ocieplony 200L 1 26 Bojler ocieplony 300L 1 27 Pompa Ciepła Meeting MDS20D 7kW 1 Kotłownia gruntowa 12kW z dwoma zbiornikami do budynków od 100m 2 do 400m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 200L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 8600zł netto CENA 16259zł netto 19999zł brutto (23%VAT) Model:G122 Elementy zawarte w wycenie: PKT Kotłownia 12kW Ilość 1 Pompa obiegowa dolnego źródła + czujnik przepływu DZ 1 2 Podejście pod pompę od DZ 1 3 Podejście pod pompę od GZ 1 4 Pompa obiegowa pompa zbiorniki 1 5 Spust + czujnik przepływu 1 6 Odpowietrznik + spust 1 7 Filtr skośny + zawór 1" + trójnik PP Zawór 3 drogowy + zawór zwrotny 1 9 Zawór zwrotny CO 1 10 Zawory podłączeniowe pod bufor 1 11 Grupa bezpieczeństwa CO 1 12 Zawór mieszający + trójnik powrotu 1 13 Pompa obiegowa podłogówki Grundfos 1 14 Podejście pod wężownicę 1 15 Podejście pod wężownicę + zawór zwrotny 1 16 Wlot wody zimnej 1 17 Grupa bezpieczeństwa C.W.U. + naczynie wzbiorcze 1 18 Zawór wody + trójnik PP Zawór wody + zawór zwrotny 1 20 Zawór mieszający C.W.U Zawór ciepłej wody 3/ Grupa pompy obiegowej 1 23 Podejście cyrkulacji 1 24 Grzałka 3kW 1 25 Bufor ocieplony 300L 1 26 Bojler ocieplony 300L 1 27 Pompa Ciepła Meeting MDS30D 12kW 1 43

44 Kotłownia gruntowa 19kW z dwoma zbiornikami do budynków od 100m 2 do 400m 2. Jeden zbiornik 300L przeznaczony na wodę użytkową oraz drugi o pojemniści 300L przeznaczony na wodę kotłową. Zestaw może pracować z ogrzewaniem podłogowym oraz grzejnikowym, wyposażony jest w bezprzewodowy sterownik pokojowy. Koszt wykonania dolnego źródła to około 18000zł netto CENA 19511zł netto 23999zł brutto (23%VAT) Model:G192 Elementy zawarte w wycenie: PKT Kotłownia 19kW Ilość 1 Pompa obiegowa dolnego źródła + czujnik przepływu DZ 1 2 Podejście pod pompę od DZ 1 3 Podejście pod pompę od GZ 1 4 Pompa obiegowa pompa zbiorniki 1 5 Spust + czujnik przepływu 1 6 Odpowietrznik + spust 1 7 Filtr skośny + zawór 1" + trójnik PP Zawór 3 drogowy + zawór zwrotny 1 9 Zawór zwrotny CO 1 10 Zawory podłączeniowe pod bufor 1 11 Grupa bezpieczeństwa CO 1 12 Zawór mieszający + trójnik powrotu 1 13 Pompa obiegowa podłogówki Grundfos 1 14 Podejście pod wężownicę 1 15 Podejście pod wężownicę + zawór zwrotny 1 16 Wlot wody zimnej 1 17 Grupa bezpieczeństwa C.W.U. + naczynie wzbiorcze 1 18 Zawór wody + trójnik PP Zawór wody + zawór zwrotny 1 20 Zawór mieszający C.W.U Zawór ciepłej wody 3/ Grupa pompy obiegowej 1 23 Podejście cyrkulacji 1 24 Grzałka 3kW 1 25 Bufor ocieplony 300L 1 26 Bojler ocieplony 300L MAXI 1 27 Pompa Ciepła Meeting MDS50D 19kW 1 44

45 Schemat instalacji kotłowni gruntowej z dwoma zbiornikami: 45

46 Meeting Pompy Ciepła Powietrze Woda Model MD30D MD30D MD10D MD15D MD20D (230V) (380V) MD50D MD60D MD100D Pobór energii (kw) 0,75 1,25 1, ,4 5,68 9,2 Moc cieplna (kw) (A20W35) 3, Moc chłodzenia (kw) 2,1 3,5 5,15 8,4 8,4 12, netto 3535zł 3860zł 3966zł 5121zł 5405zł 6625zł 7926zł 13820zł Ceny brutto R417A 4349zł 4749zł 4879zł 6299zł 6649zł 8149zł 9749zł 16999zł (23%VAT) Model MD30D EVI MD50D EVI MD100D EVI MD30D Split MD50D Split MD60D Split Pobór energii (kw) 3 4,4 9,2 3 4,4 5,68 Moc cieplna (kw) (A20W35) Moc chłodzenia (kw) 8,4 12,3 27 8,4 12,3 16 Ceny R417A netto 7899zł 9999zł 16259zł 6503zł 8129zł 9755zł brutto (23%VAT) 9715zł 12298zł 19999zl 7999zł 9999zł 11999zł Meeting Pompy Ciepła Geotermalne Model MDS20D MDS30D MDS50D MDS60D MDS100D Pobór energii (kw) 1,7 3 4,4 6 9,2 Moc cieplna (kw) (B10W35) netto 4226zł 5608zł 6909zł 8860zł 13820zł Ceny brutto R417A 5199zł 6899zł 8499zł 10899zł 16999zł (23%VAT) Meeting Pompy Ciepła Woda Woda Model MDS20D MDS30D MDS50D MDS60D MDS100D Pobór energii (kw) 1,7 3 4,4 6 9,2 Moc cieplna (kw) (B10W35) netto 4226zł 5608zł 6909zł 8860zł 13820zł Ceny brutto R417A 5199zł 6899zł 8499zł 10899zł 16999zł (23%VAT) Meeting Pompy Ciepła Basenowe Model MDY20D MDY30D MDY50D Pobór energii (kw) 1,84 3 4,4 Moc cieplna (kw) (W20W35) Ceny netto 4633zł 7072zł 8535zł R417A brutto (23%VAT) 5699zł 8699zł 10499zł Meeting Kotłownie TYP POWIETRZE WODA Model PW6SK PW9SK PW6S2 PW9S2 PW62 PW92 netto 13576zł 15202zł 14552zł 17072zł 13982zł 17804zł Ceny brutto (23%VAT) 16699zł 18699zł 17899zł 20999zł 17199zł 21899zł 46

47 Meeting Kotłownie TYP POWIETRZE WODA GRUNTOWE Model PW9E2 G72 G122 G192 netto 19917zł 13251zł 16259zł 19511zł Ceny brutto (23%VAT) 24499zł 16299zł 19999zł 23999zł Ceny Model Elektryka 3 fazowa Meeting Akcesoria Czujnik przepływu Naczynie wzbiorcze 8L Zestaw wymiennikowy 12-18kW Zestaw wymiennikowy 7kW Zawór 3 drogowy netto 209zł 159zł 153zł 1625zł 1218zł 202zł brutto (23%VAT) 258zł 195zł 189zł 1999zł 1499zł 249zł Zbiorniki Buforowe GALMET bez wężownicy Model SG(B) SG(B) SG(B) SG(B) SG(B) SG(B) SG(B) SG(B) 200L 300L 380L 500L 800L 1000L 1500L 2000L netto 593zł 812zł 991zł 1503zł 2040zł 2235zł 2886zł 4146zł Ceny brutto (23%VAT) 730zł 999zł 1220zł 1849zł 2510zł 2750zł 3550zł 5100zł Model Zbiorniki Buforowe GALMET 2 wężownice SG(B) 400L SG(B) 500L SG(B) 800L SG(B) 1000L SG(B) 1500L SG(B) 2000L Powierzchnia wężownicy dolnej 1,8m 2 2,5m 2 3,0m 2 3,5m 2 4,0m 2 4,5m 2 Powierzchnia wężownicy górnej 1,4m 2 1,4m 2 1,8m 2 2,1m 2 2,5m 2 2,5m 2 netto 991zł 1503zł 2040zł 2235zł 2886zł 4146zł Ceny brutto (23%VAT) 1220zł 1849zł 2510zł 2750zł 3550zł 5100zł Model Zbiorniki C.W.U. GALMET z MAXI wężownicą SGW(S) MAXI 300L SGW(S) MAXI 400L SGW(S) MAXI 500L SGW(S) MAXI 720L SGW(S) MAXI 1000L Powierzchnia wężownicy 3,8m 2 5m 2 6,0m 2 6,5m 2 6,5m 2 netto 2316zł 2641zł 3218zł 5893zł 8535zł Ceny brutto (23%VAT) 2849zł 3249zł 3959zł 7249zł 10499zł Model Zbiorniki C.W.U. GALMET 2 wężownice SGW(S)B 200L SGW(S)B 250L SGW(S)B 300L SGW(S)B 400L SGW(S)B 500L Powierzchnia wężownicy dolnej 1m 2 1,2m 2 1,4 m 2 1,8m 2 2,0m 2 Powierzchnia wężownicy górnej 0,7m 2 0,7m 2 1,1m 2 1,3m 2 1,1m 2 netto 1584zł 1682zł 1747zł 2276zł 3089zł Ceny brutto (23%VAT) 1949zł 2069zł 2150zł 2800zł 3800zł 47
