1 Jasło, ul. Floriaoska 121 Tel./fax: Ekologiczne i ekonomiczne aspekty zastosowania pomp ciepła

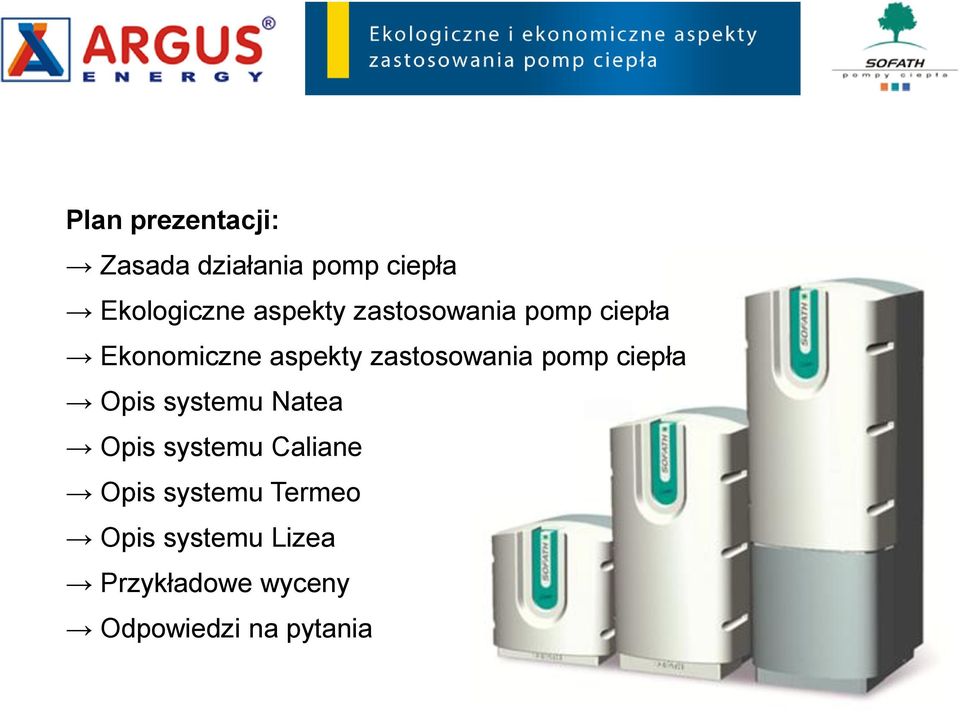

2 Plan prezentacji: Zasada działania pomp ciepła Ekologiczne aspekty zastosowania pomp ciepła Ekonomiczne aspekty zastosowania pomp ciepła Opis systemu Natea Opis systemu Caliane Opis systemu Termeo Opis systemu Lizea Przykładowe wyceny Odpowiedzi na pytania

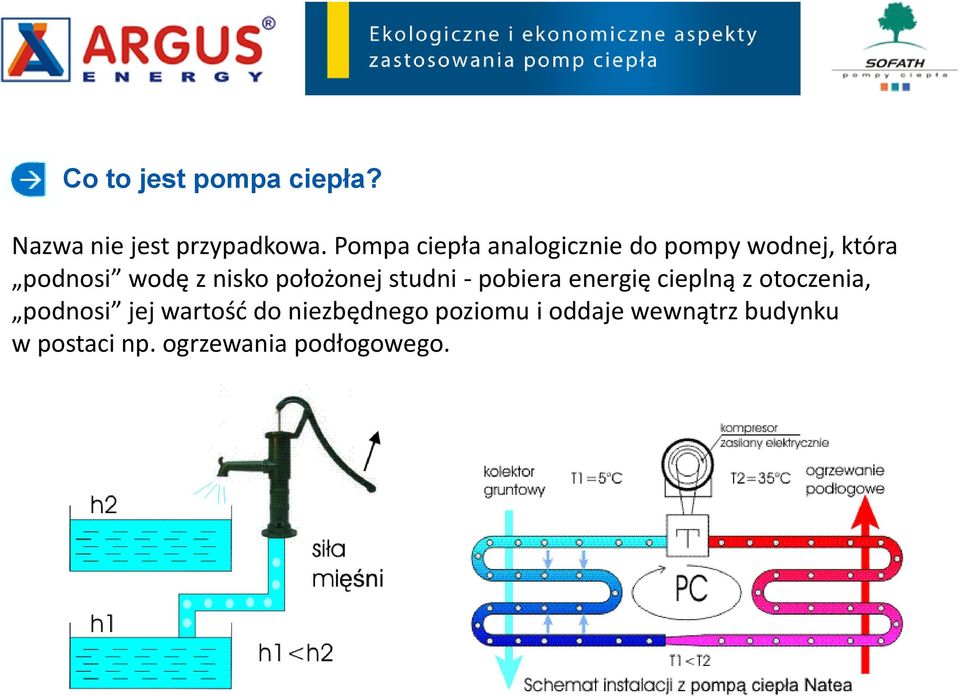

3 Co to jest pompa ciepła? Nazwa nie jest przypadkowa. Pompa ciepła analogicznie do pompy wodnej, która podnosi wodę z nisko położonej studni - pobiera energię cieplną z otoczenia, podnosi jej wartośd do niezbędnego poziomu i oddaje wewnątrz budynku w postaci np. ogrzewania podłogowego.

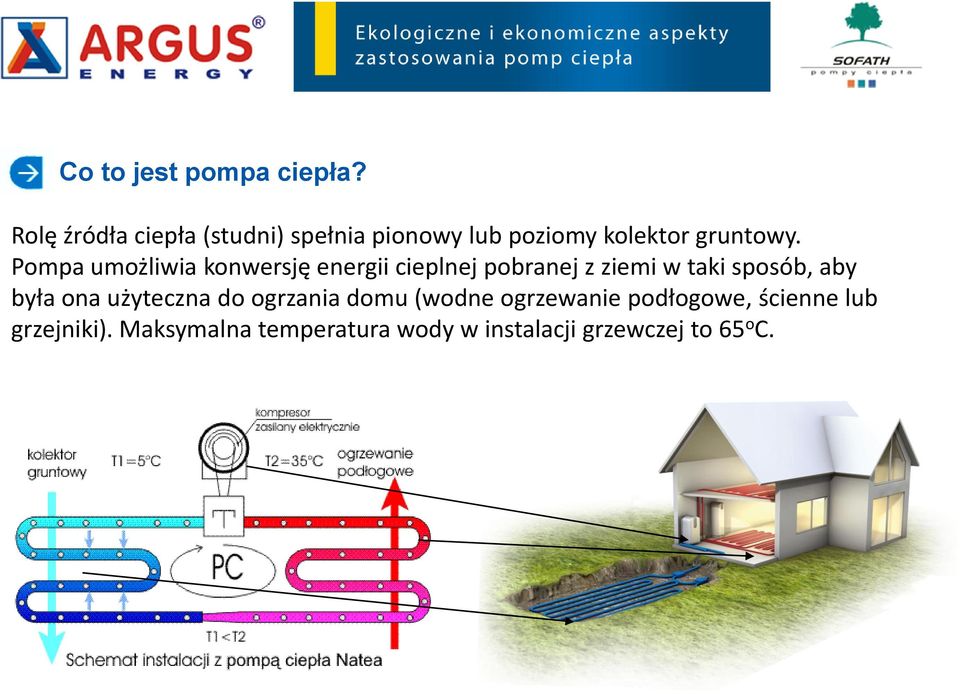

4 Co to jest pompa ciepła? Rolę źródła ciepła (studni) spełnia pionowy lub poziomy kolektor gruntowy. Pompa umożliwia konwersję energii cieplnej pobranej z ziemi w taki sposób, aby była ona użyteczna do ogrzania domu (wodne ogrzewanie podłogowe, ścienne lub grzejniki). Maksymalna temperatura wody w instalacji grzewczej to 65 o C.

5 Zasada działania pompy ciepła Standardowo zasadę działania pompy ciepła tłumaczy się jako odwrotne działanie lodówki gdzie kolektor gruntowy to produkty w lodówce, z których odbieramy ciepło, a skraplacz to ogrzewanie podłogowe.

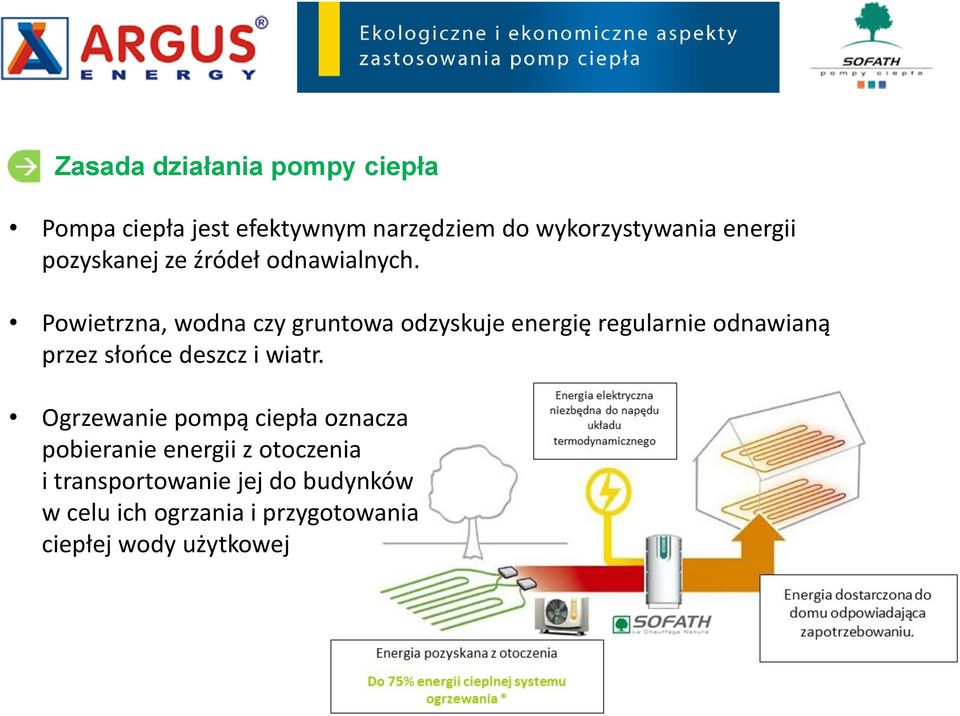

6 Zasada działania pompy ciepła Pompa ciepła jest efektywnym narzędziem do wykorzystywania energii pozyskanej ze źródeł odnawialnych. Powietrzna, wodna czy gruntowa odzyskuje energię regularnie odnawianą przez słooce deszcz i wiatr. Ogrzewanie pompą ciepła oznacza pobieranie energii z otoczenia i transportowanie jej do budynków w celu ich ogrzania i przygotowania ciepłej wody użytkowej

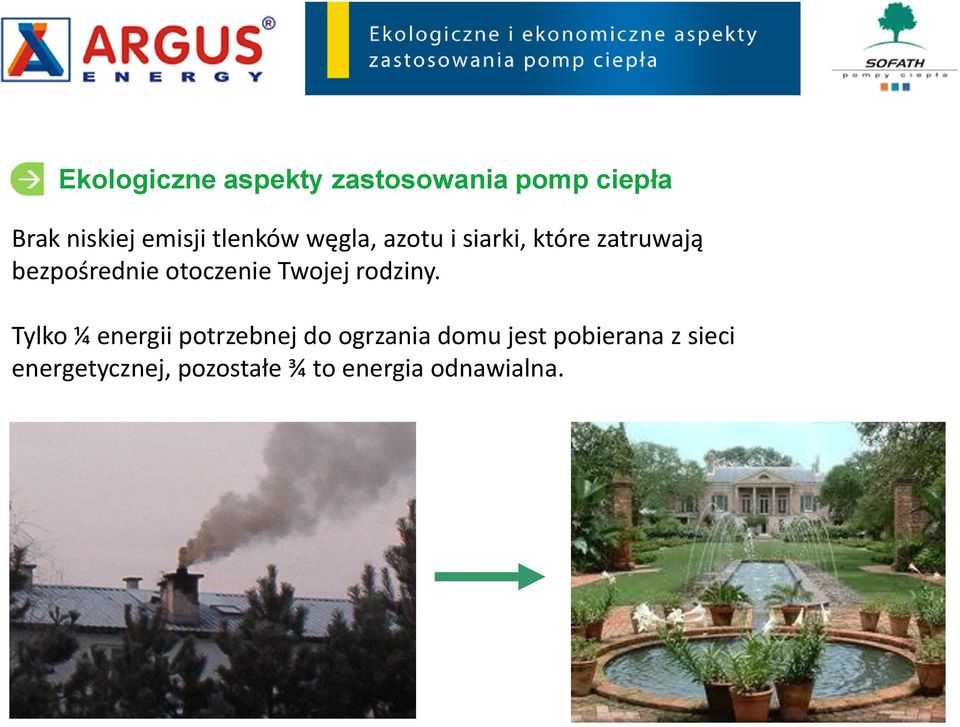

7 Ekologiczne aspekty zastosowania pomp ciepła Brak niskiej emisji tlenków węgla, azotu i siarki, które zatruwają bezpośrednie otoczenie Twojej rodziny. Tylko ¼ energii potrzebnej do ogrzania domu jest pobierana z sieci energetycznej, pozostałe ¾ to energia odnawialna.

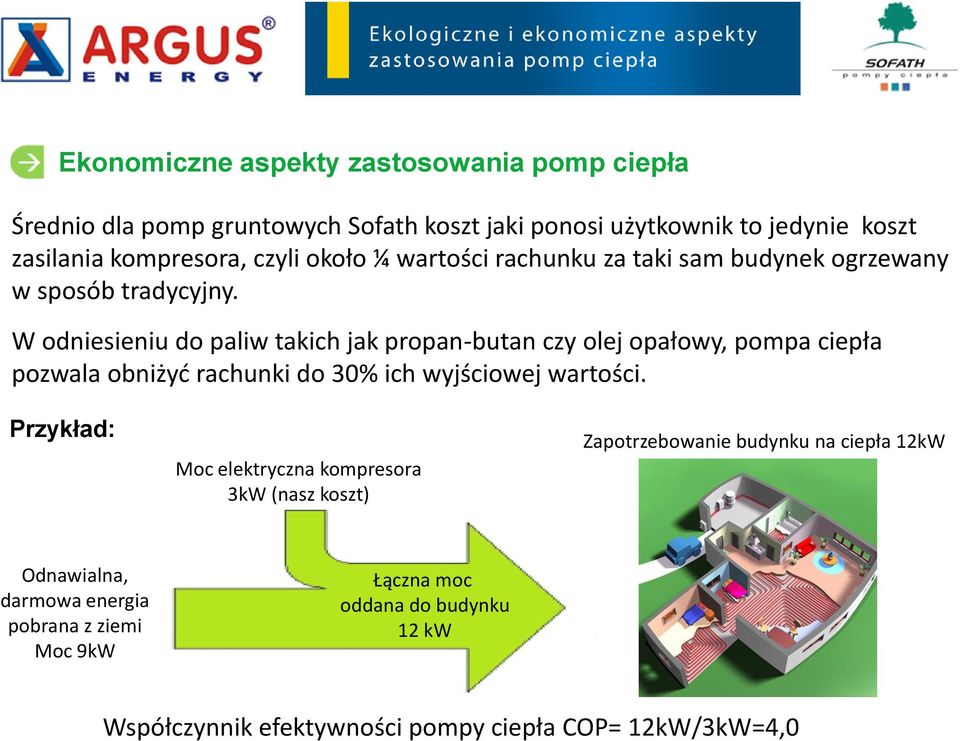

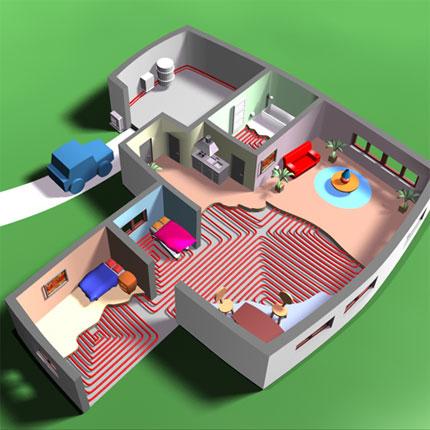

8 Ekonomiczne aspekty zastosowania pomp ciepła Średnio dla pomp gruntowych Sofath koszt jaki ponosi użytkownik to jedynie koszt zasilania kompresora, czyli około ¼ wartości rachunku za taki sam budynek ogrzewany w sposób tradycyjny. W odniesieniu do paliw takich jak propan-butan czy olej opałowy, pompa ciepła pozwala obniżyd rachunki do 30% ich wyjściowej wartości. Przykład: Moc elektryczna kompresora 3kW (nasz koszt) Zapotrzebowanie budynku na ciepła 12kW Odnawialna, darmowa energia pobrana z ziemi Moc 9kW Łączna moc oddana do budynku 12 kw Współczynnik efektywności pompy ciepła COP= 12kW/3kW=4,0

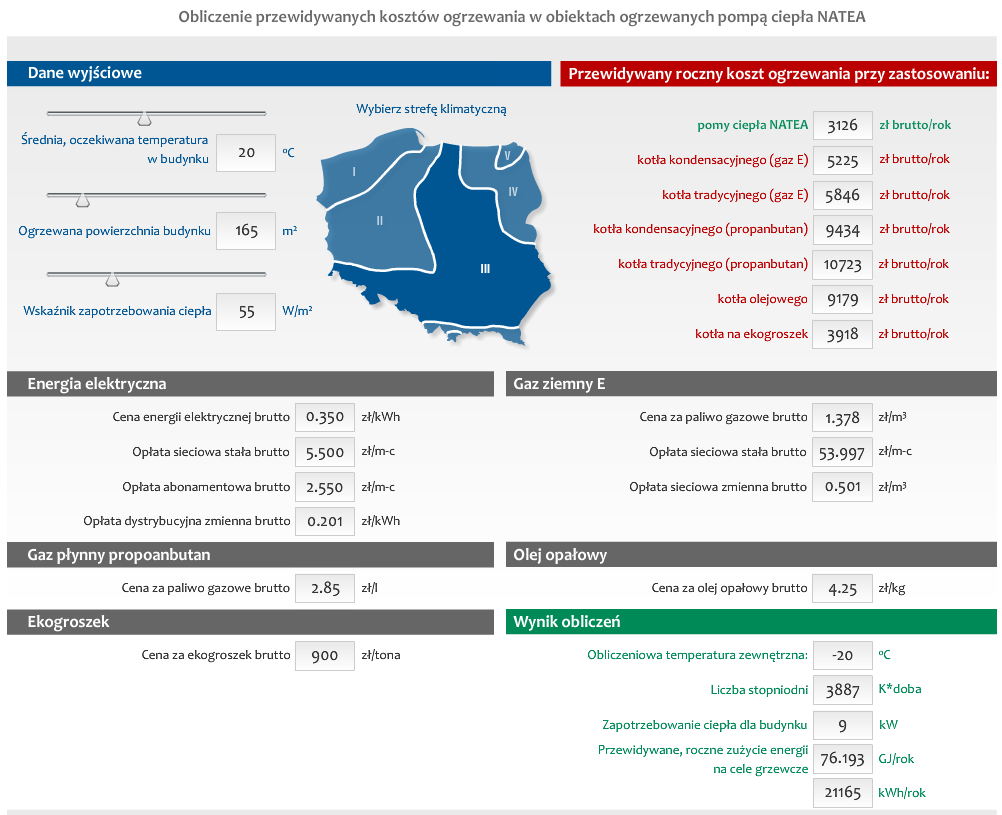

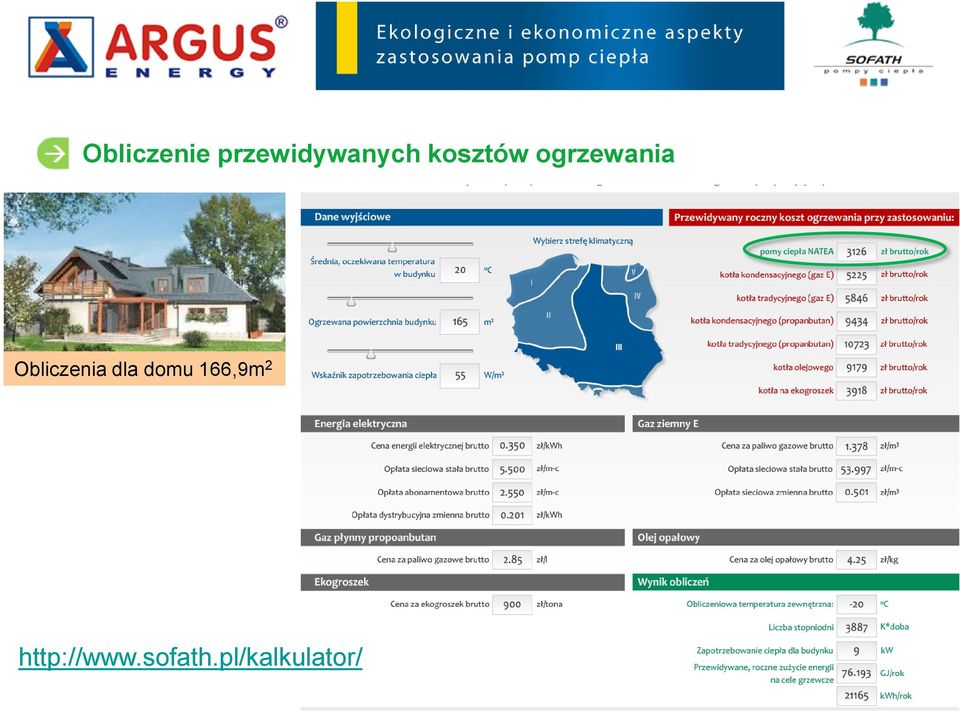

9 Obliczenie przewidywanych kosztów ogrzewania Obliczenia dla domu 166,9m 2

10 Analiza zwrotu kosztów inwestycji w odniesieniu do instalacji c.o. z kotłem kondensacyjnym zasilanym gazem E (GZ-50)

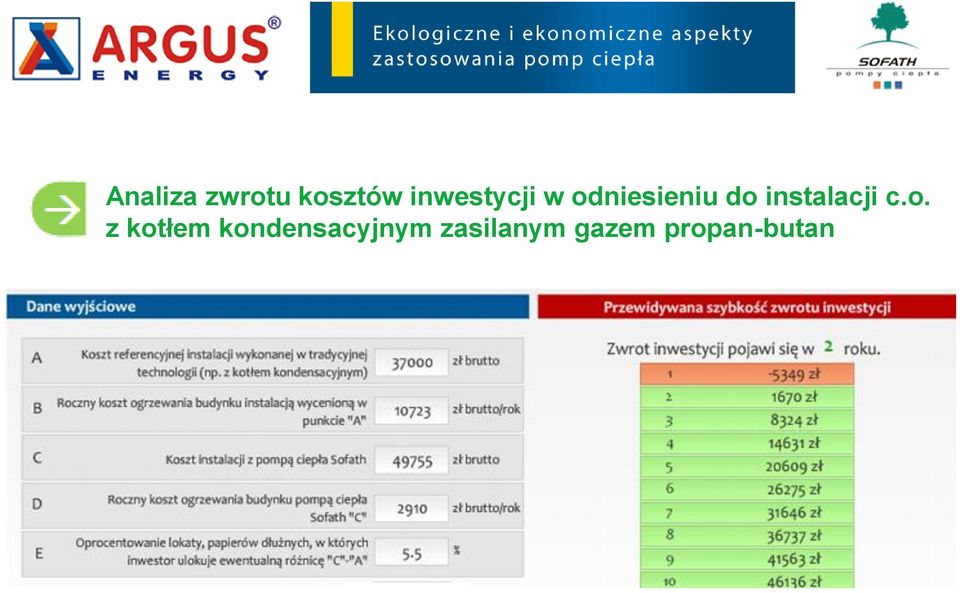

11 Analiza zwrotu kosztów inwestycji w odniesieniu do instalacji c.o. z kotłem kondensacyjnym zasilanym gazem propan-butan

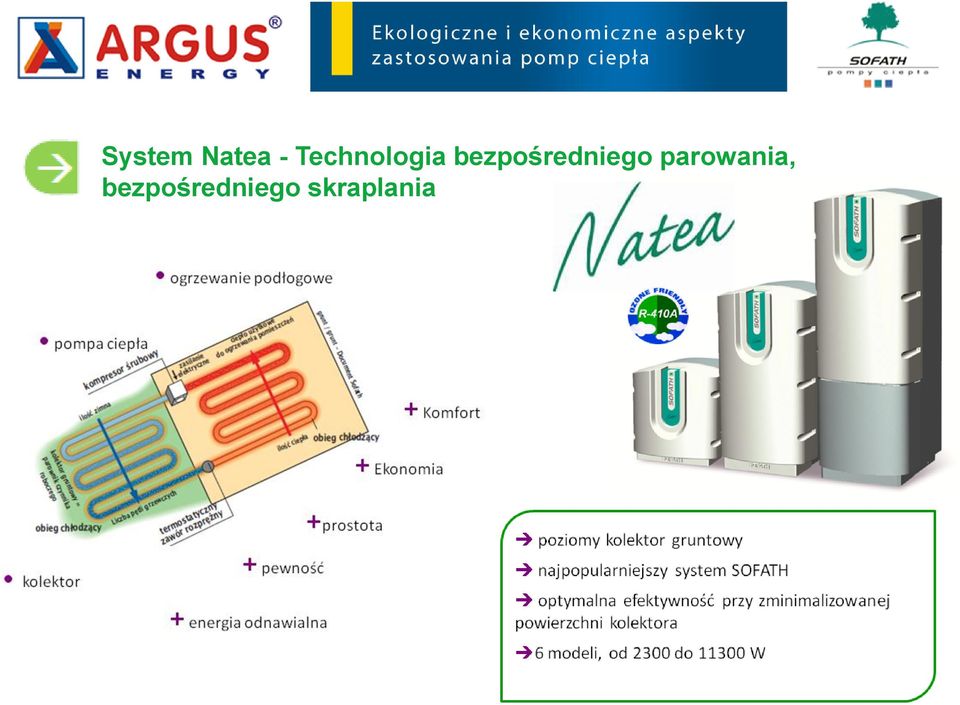

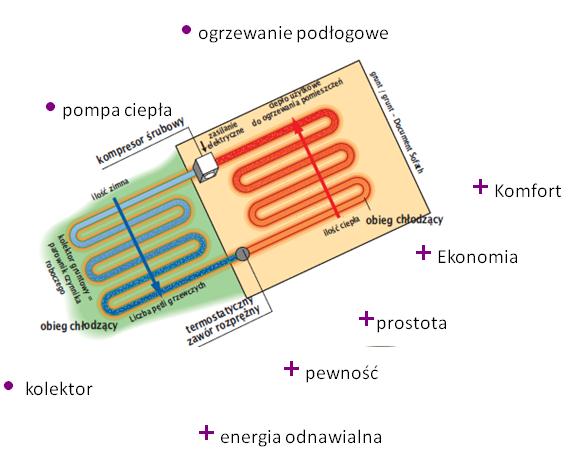

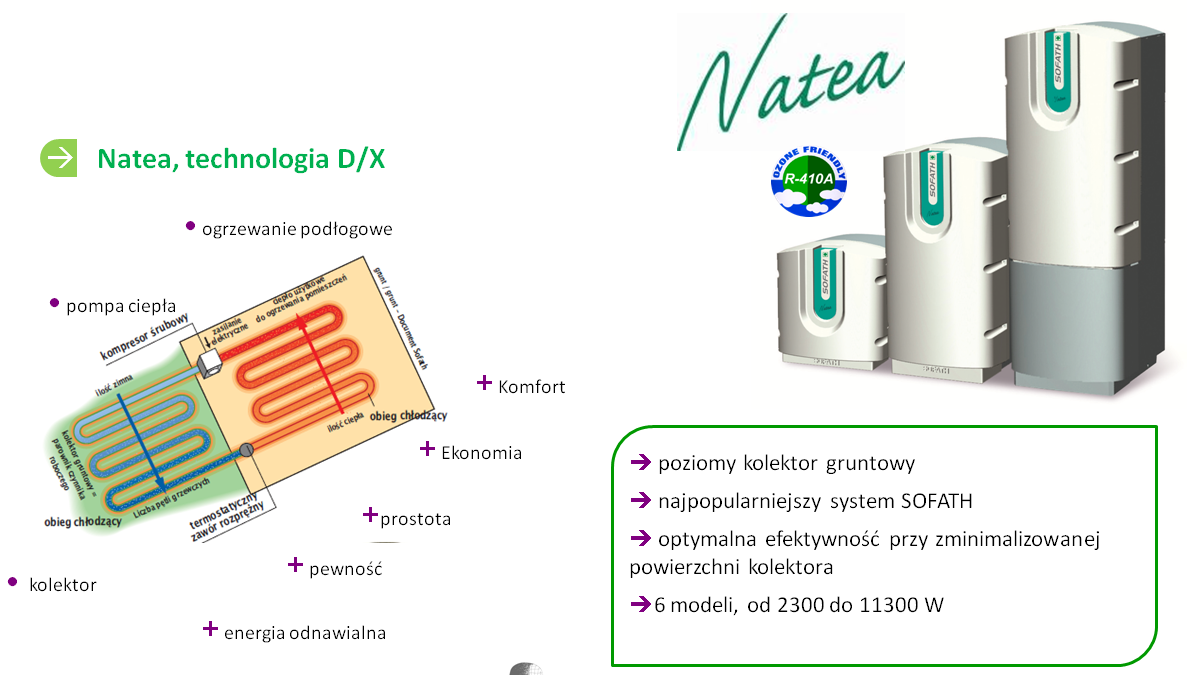

12 System Natea - Technologia bezpośredniego parowania, bezpośredniego skraplania

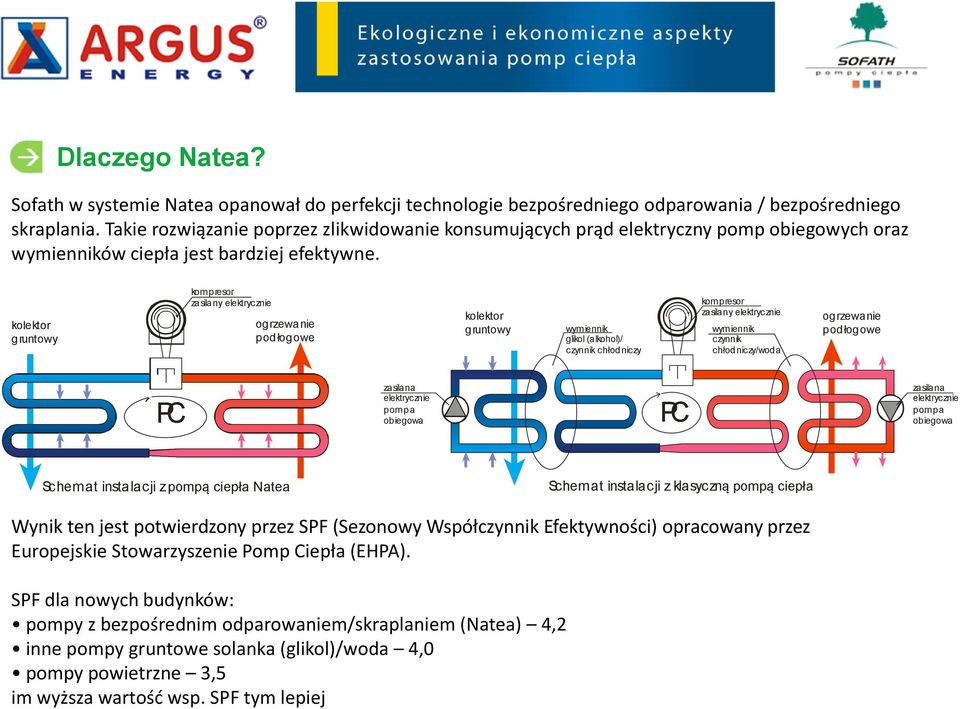

13 Dlaczego Natea? Sofath w systemie Natea opanował do perfekcji technologie bezpośredniego odparowania / bezpośredniego skraplania. Takie rozwiązanie poprzez zlikwidowanie konsumujących prąd elektryczny pomp obiegowych oraz wymienników ciepła jest bardziej efektywne. kolektor gruntowy kompresor zasilany elektrycznie ogrzewanie podłogowe kolektor gruntowy wymiennik glikol (alkohol)/ czynnik chłodniczy kompresor zasilany elektrycznie wymiennik czynnik chłodniczy/woda ogrzewanie podłogowe PC zasilana elektrycznie pompa obiegowa PC zasilana elektrycznie pompa obiegowa Schemat instalacji z pompą ciepła Natea Schemat instalacji z klasyczną pompą ciepła Wynik ten jest potwierdzony przez SPF (Sezonowy Współczynnik Efektywności) opracowany przez Europejskie Stowarzyszenie Pomp Ciepła (EHPA). SPF dla nowych budynków: pompy z bezpośrednim odparowaniem/skraplaniem (Natea) 4,2 inne pompy gruntowe solanka (glikol)/woda 4,0 pompy powietrzne 3,5 im wyższa wartośd wsp. SPF tym lepiej

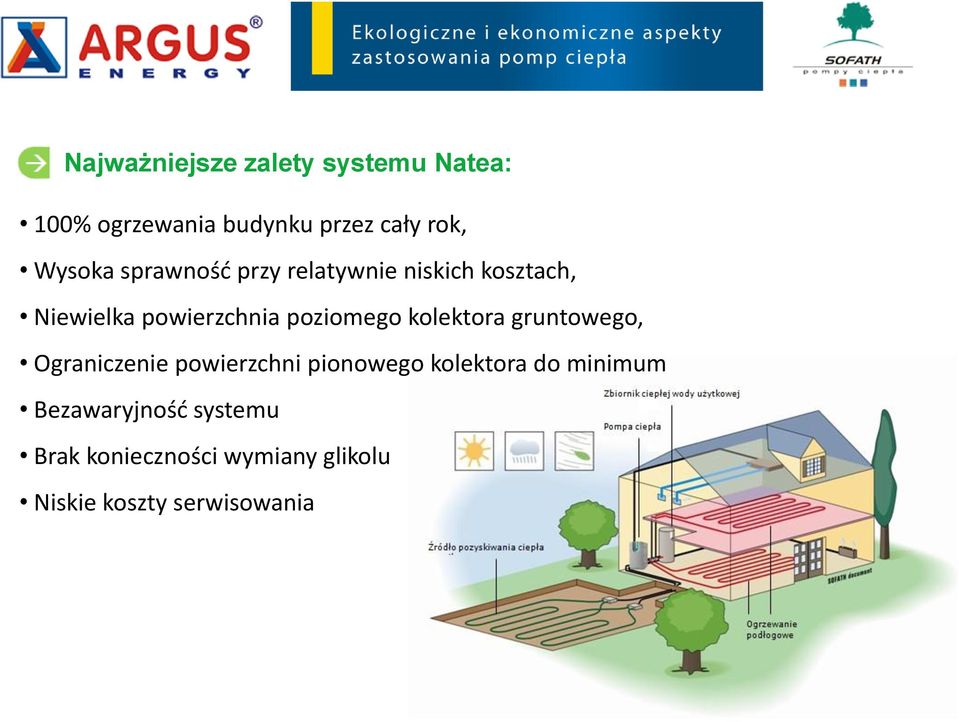

14 Najważniejsze zalety systemu Natea: 100% ogrzewania budynku przez cały rok, Wysoka sprawnośd przy relatywnie niskich kosztach, Niewielka powierzchnia poziomego kolektora gruntowego, Ograniczenie powierzchni pionowego kolektora do minimum Bezawaryjnośd systemu Brak konieczności wymiany glikolu Niskie koszty serwisowania

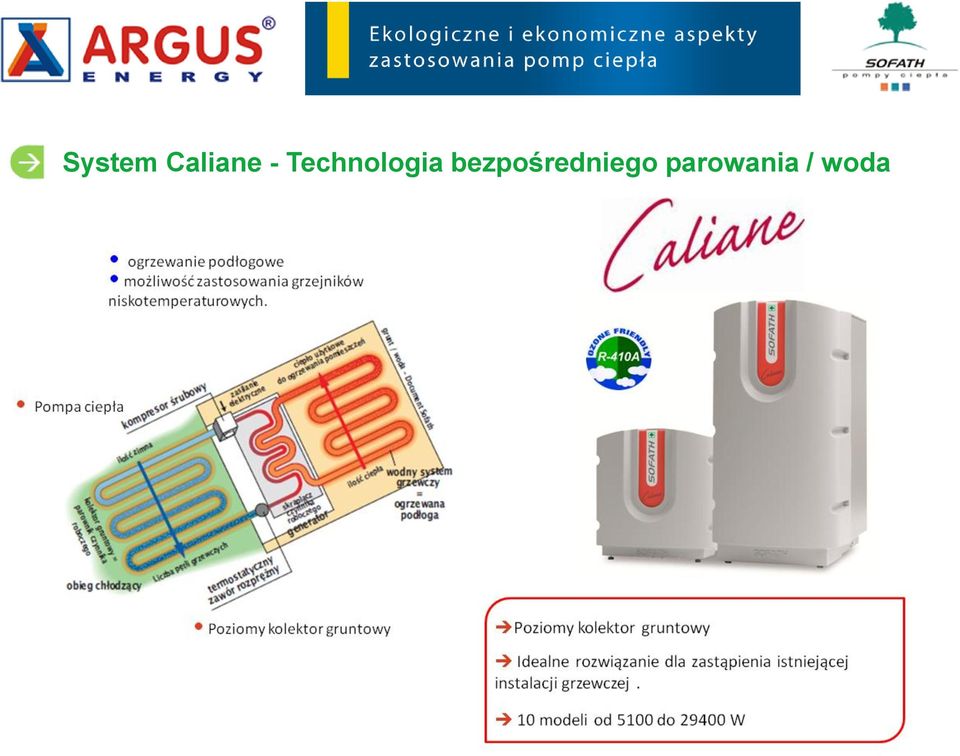

15 System Caliane - Technologia bezpośredniego parowania / woda

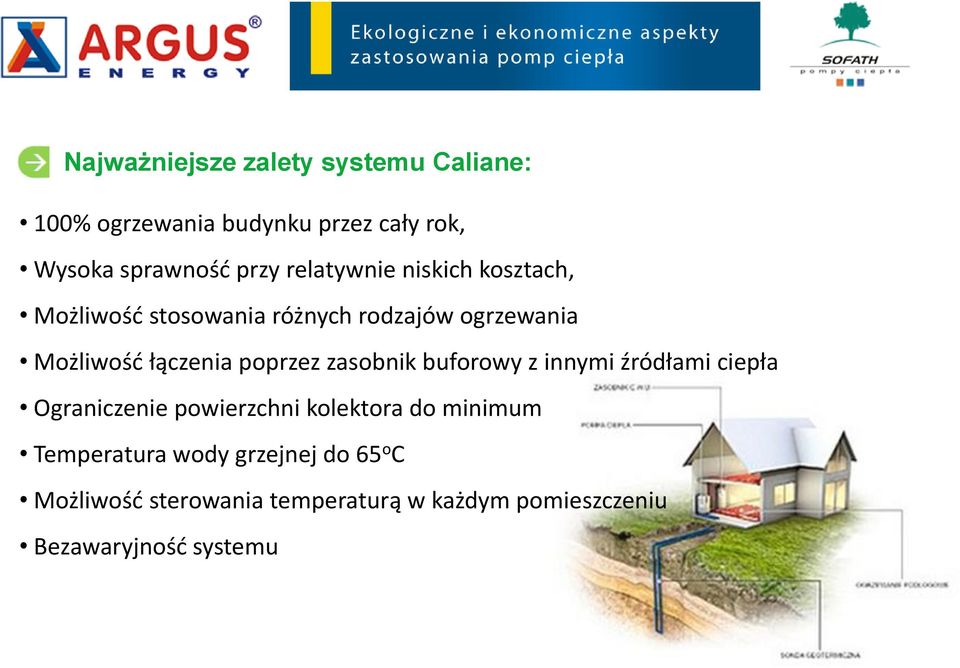

16 Najważniejsze zalety systemu Caliane: 100% ogrzewania budynku przez cały rok, Wysoka sprawnośd przy relatywnie niskich kosztach, Możliwośd stosowania różnych rodzajów ogrzewania Możliwośd łączenia poprzez zasobnik buforowy z innymi źródłami ciepła Ograniczenie powierzchni kolektora do minimum Temperatura wody grzejnej do 65 o C Możliwośd sterowania temperaturą w każdym pomieszczeniu Bezawaryjnośd systemu

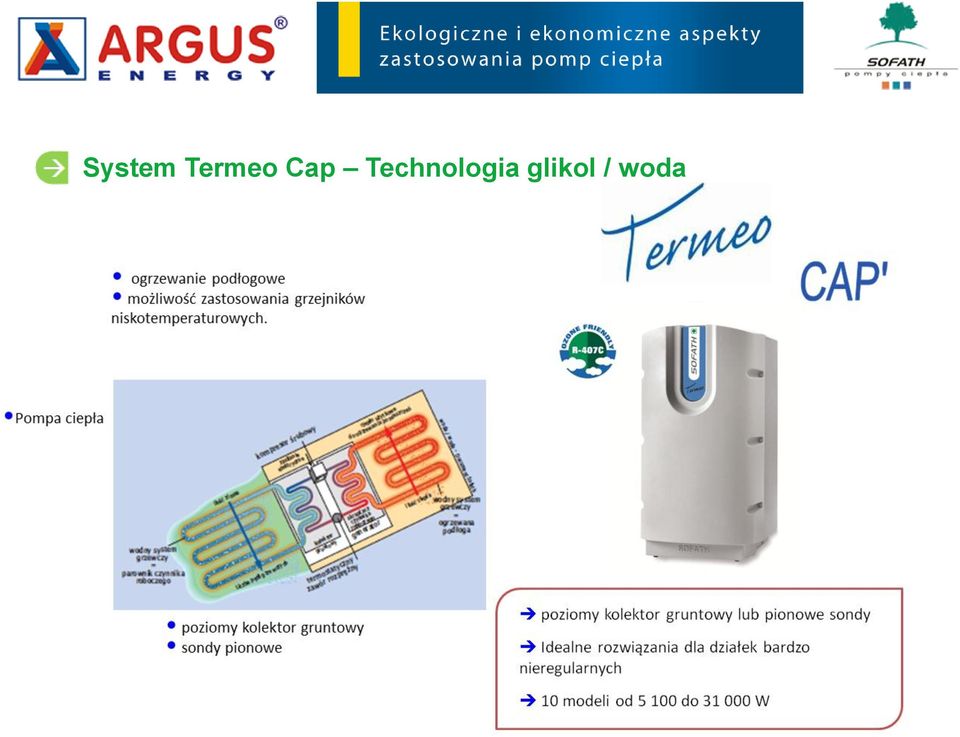

17 System Termeo Cap Technologia glikol / woda

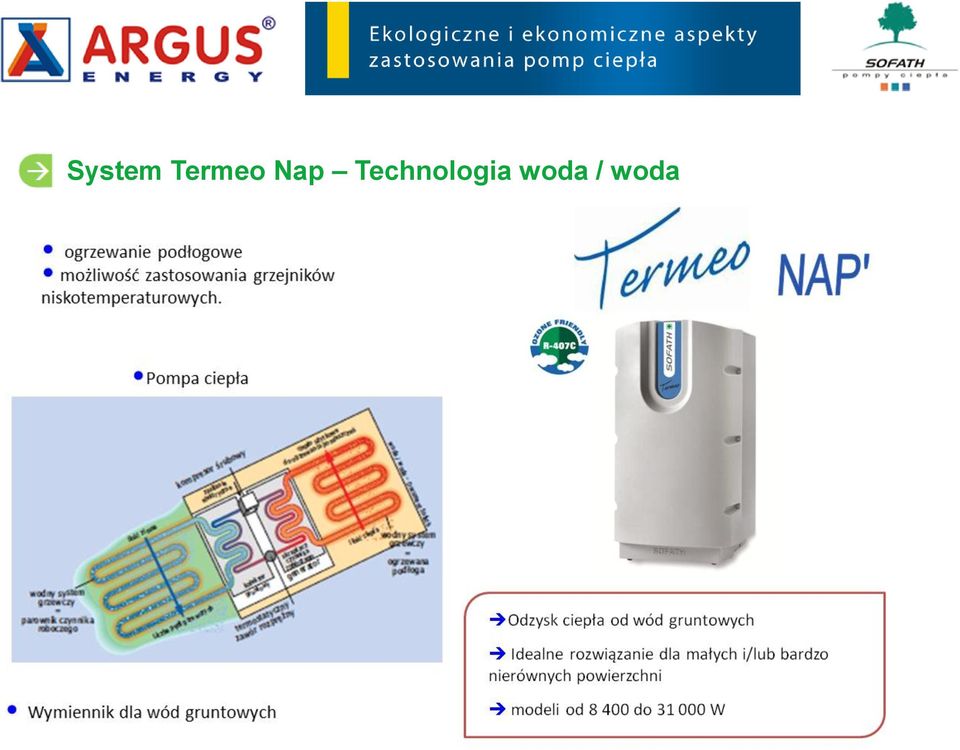

18 System Termeo Nap Technologia woda / woda

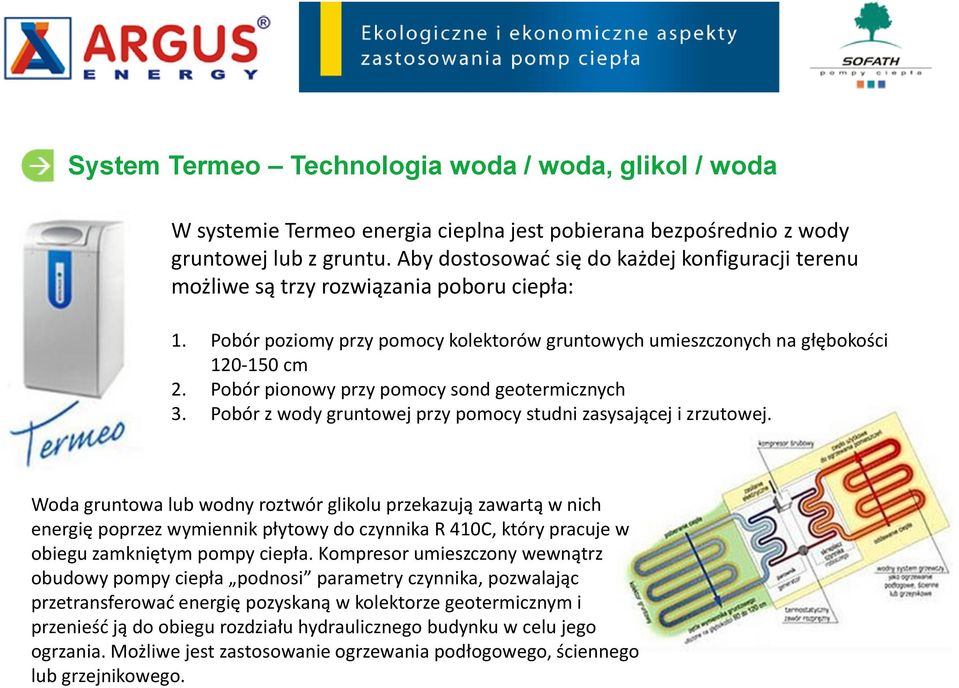

19 System Termeo Technologia woda / woda, glikol / woda W systemie Termeo energia cieplna jest pobierana bezpośrednio z wody gruntowej lub z gruntu. Aby dostosowad się do każdej konfiguracji terenu możliwe są trzy rozwiązania poboru ciepła: 1. Pobór poziomy przy pomocy kolektorów gruntowych umieszczonych na głębokości cm 2. Pobór pionowy przy pomocy sond geotermicznych 3. Pobór z wody gruntowej przy pomocy studni zasysającej i zrzutowej. Woda gruntowa lub wodny roztwór glikolu przekazują zawartą w nich energię poprzez wymiennik płytowy do czynnika R 410C, który pracuje w obiegu zamkniętym pompy ciepła. Kompresor umieszczony wewnątrz obudowy pompy ciepła podnosi parametry czynnika, pozwalając przetransferowad energię pozyskaną w kolektorze geotermicznym i przenieśd ją do obiegu rozdziału hydraulicznego budynku w celu jego ogrzania. Możliwe jest zastosowanie ogrzewania podłogowego, ściennego lub grzejnikowego.

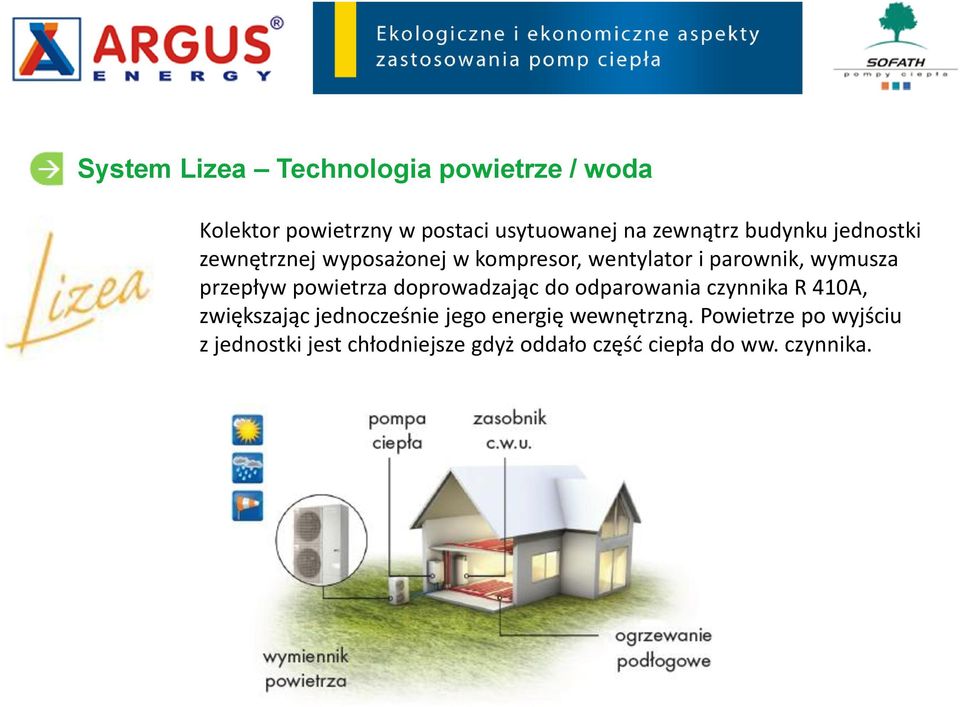

20 System Lizea Technologia powietrze / woda Kolektor powietrzny w postaci usytuowanej na zewnątrz budynku jednostki zewnętrznej wyposażonej w kompresor, wentylator i parownik, wymusza przepływ powietrza doprowadzając do odparowania czynnika R 410A, zwiększając jednocześnie jego energię wewnętrzną. Powietrze po wyjściu z jednostki jest chłodniejsze gdyż oddało częśd ciepła do ww. czynnika.

21 System Lizea Technologia powietrze / woda Moduł wewnętrzny Lizea dostępny jest w dwóch konfiguracjach: Iv Pompa ciepła, która podnosi temperaturę pobraną z powietrza, aby była ona użyteczna do ogrzania domu poprzez sied grzejników lub ogrzewania podłogowego, zasobnik c.w.u. stanowi jednostkę zewnętrzną. Iv 220 To wersja, w której 220l zasobnik c.w.u. zintegrowany jest z modułem wewnętrznym pompy w jednej, zwartej obudowie, gwarantując w ten sposób oszczędnośd miejsca.

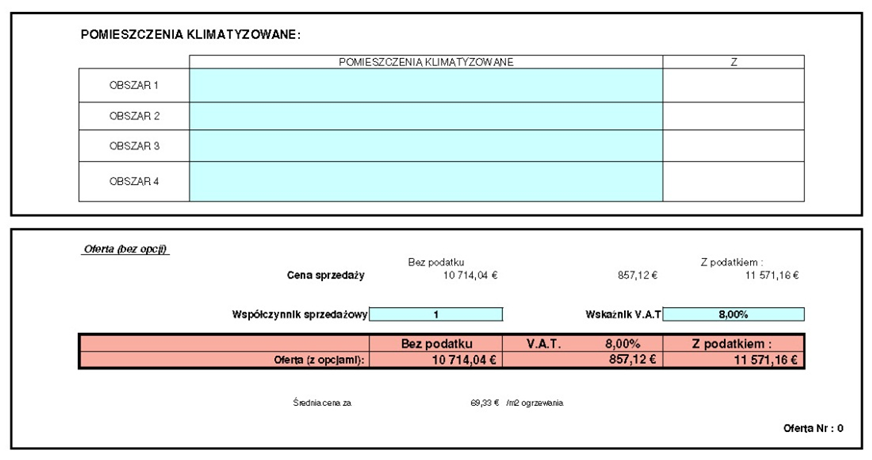

22 Przykładowa wycena pompy ciepła Wycena dla domu 166,9m 2

23

24

25 x 4,15 zł/ = zł brutto

26 Kwota zł brutto zawiera: projekt wykonawczy materiał o kolektor gruntowy pionowy lub poziomy o pompy ciepła MT 9.10 (9,5 kw) do c.o i c.w.u. o zasobnik c.w.u. 300l o system ogrzewania podłogowego o klipsy, szafki podtynkowe do rozdzielaczy o system regulacji (termostaty, okablowanie) robocizna o montaż kolektora poziomego lub sond pionowych w odwiertach (bez kosztów wykopu lub odwiertów) o rozłożenie styropianu pod ogrzewanie podłogowe o rozłożenie ogrzewania podłogowego o montaż pomp ciepła o montaż zasobnika c.w.u. o montaż termostatów sterujących wraz z okablowaniem o kontrola i uruchamianie instalacji

27

28

29

30

31

32

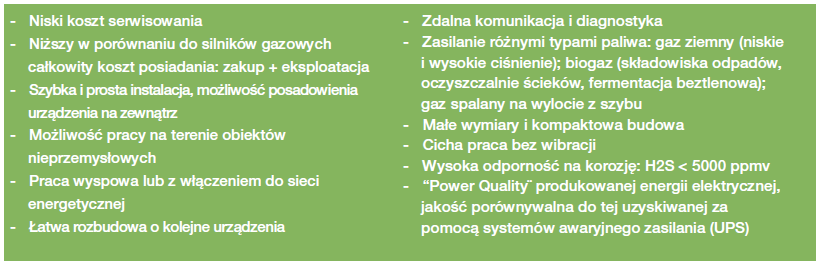

33

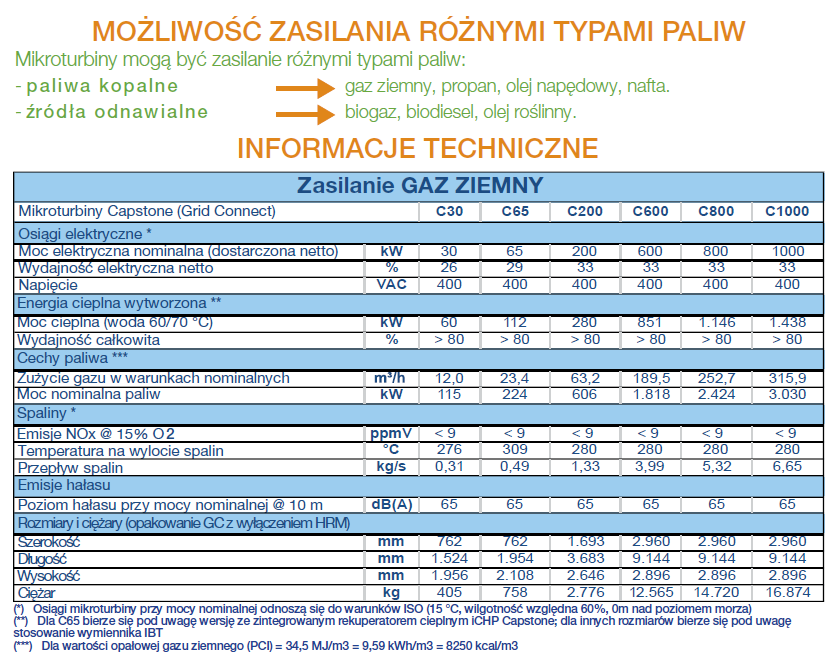

34

35

36 Jasło, ul. Floriaoska 121 Tel./fax: Dziękuję za uwagę
