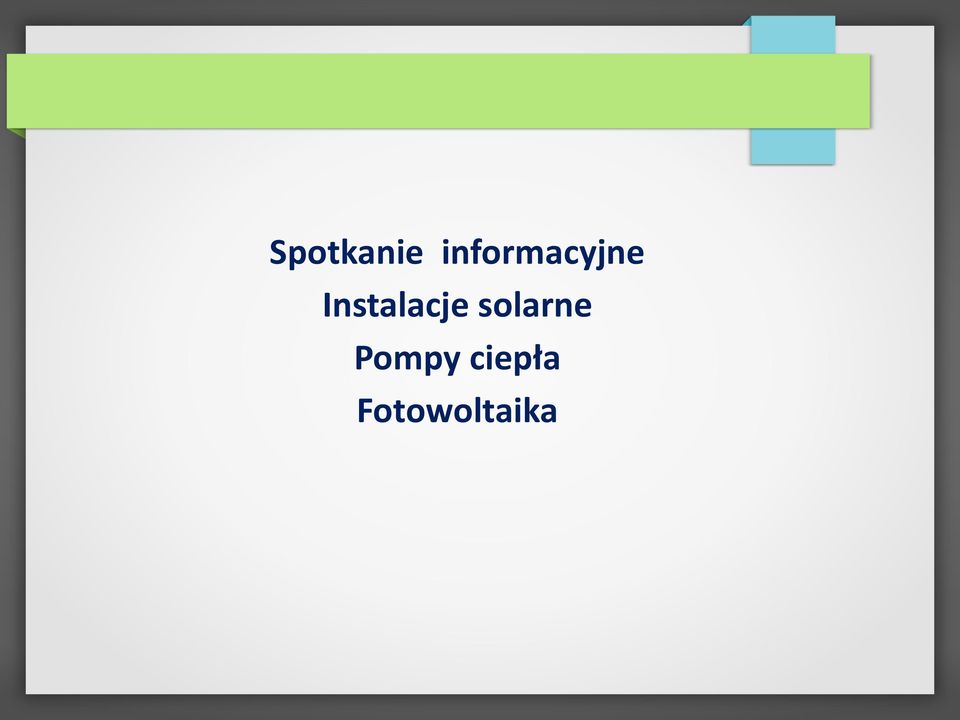

1 Spotkanie informacyjne Instalacje solarne Pompy ciepła Fotowoltaika

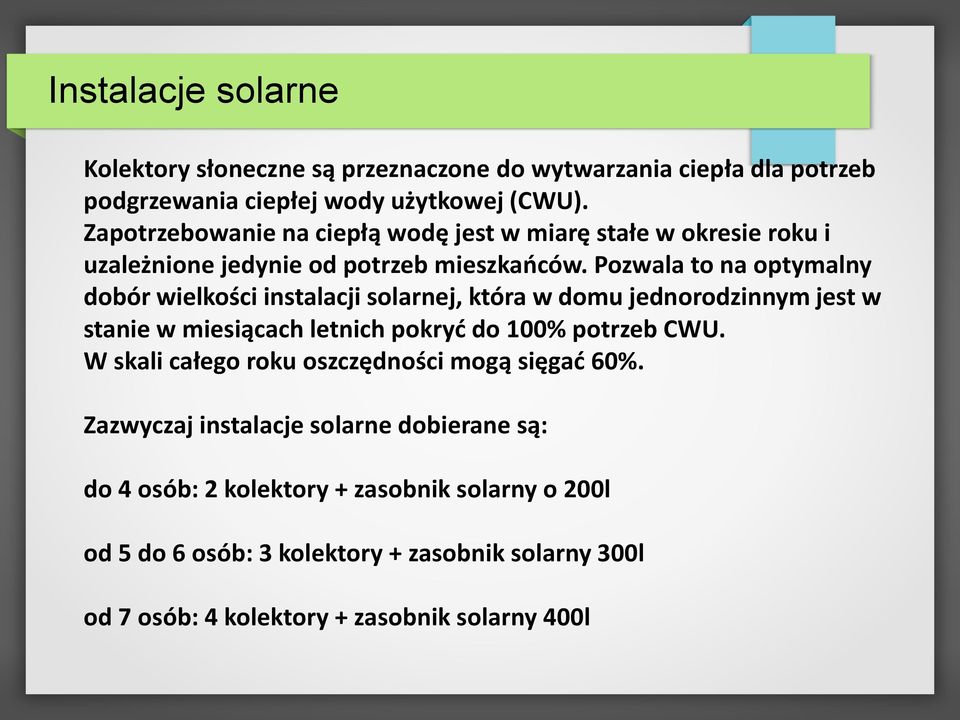

2 Instalacje solarne Kolektory słoneczne są przeznaczone do wytwarzania ciepła dla potrzeb podgrzewania ciepłej wody użytkowej (CWU). Zapotrzebowanie na ciepłą wodę jest w miarę stałe w okresie roku i uzależnione jedynie od potrzeb mieszkańców. Pozwala to na optymalny dobór wielkości instalacji solarnej, która w domu jednorodzinnym jest w stanie w miesiącach letnich pokryć do 100% potrzeb CWU. W skali całego roku oszczędności mogą sięgać 60%. Zazwyczaj instalacje solarne dobierane są: do 4 osób: 2 kolektory + zasobnik solarny o 200l od 5 do 6 osób: 3 kolektory + zasobnik solarny 300l od 7 osób: 4 kolektory + zasobnik solarny 400l

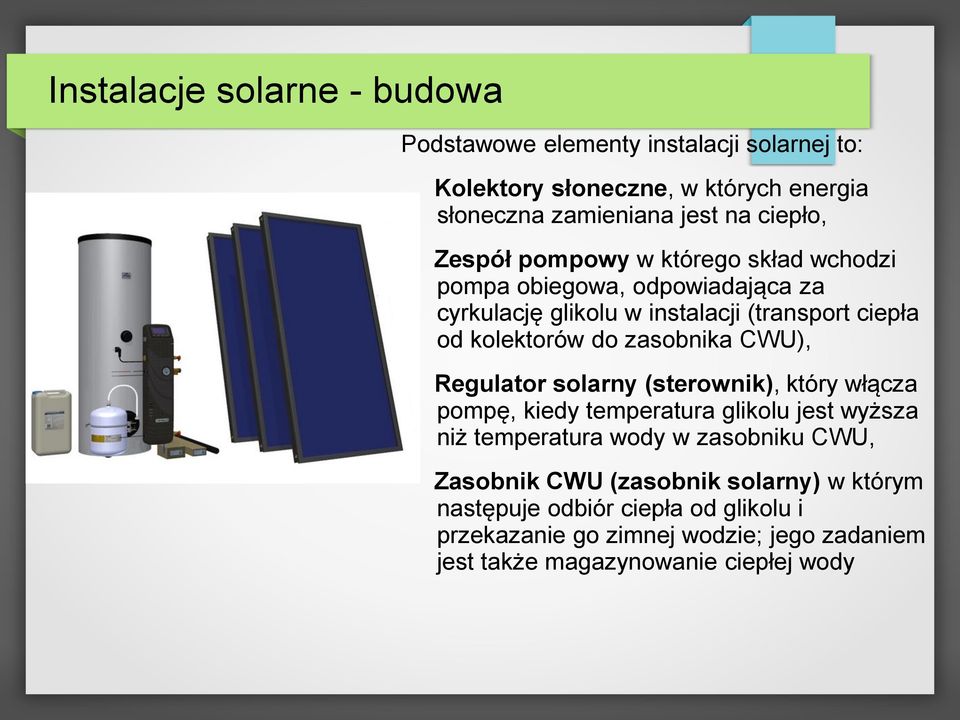

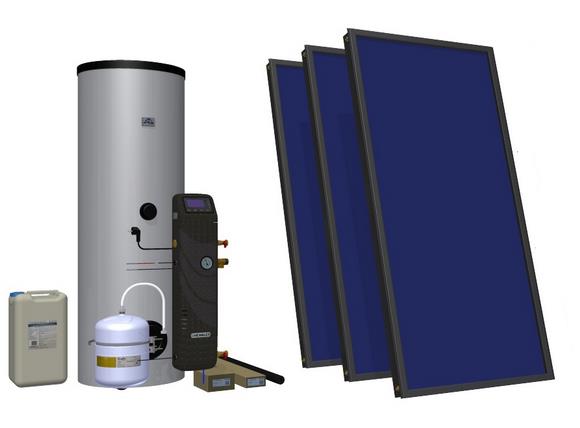

3 Instalacje solarne - budowa Podstawowe elementy instalacji solarnej to: Kolektory słoneczne, w których energia słoneczna zamieniana jest na ciepło, Zespół pompowy w którego skład wchodzi pompa obiegowa, odpowiadająca za cyrkulację glikolu w instalacji (transport ciepła od kolektorów do zasobnika CWU), Regulator solarny (sterownik), który włącza pompę, kiedy temperatura glikolu jest wyższa niż temperatura wody w zasobniku CWU, Zasobnik CWU (zasobnik solarny) w którym następuje odbiór ciepła od glikolu i przekazanie go zimnej wodzie; jego zadaniem jest także magazynowanie ciepłej wody

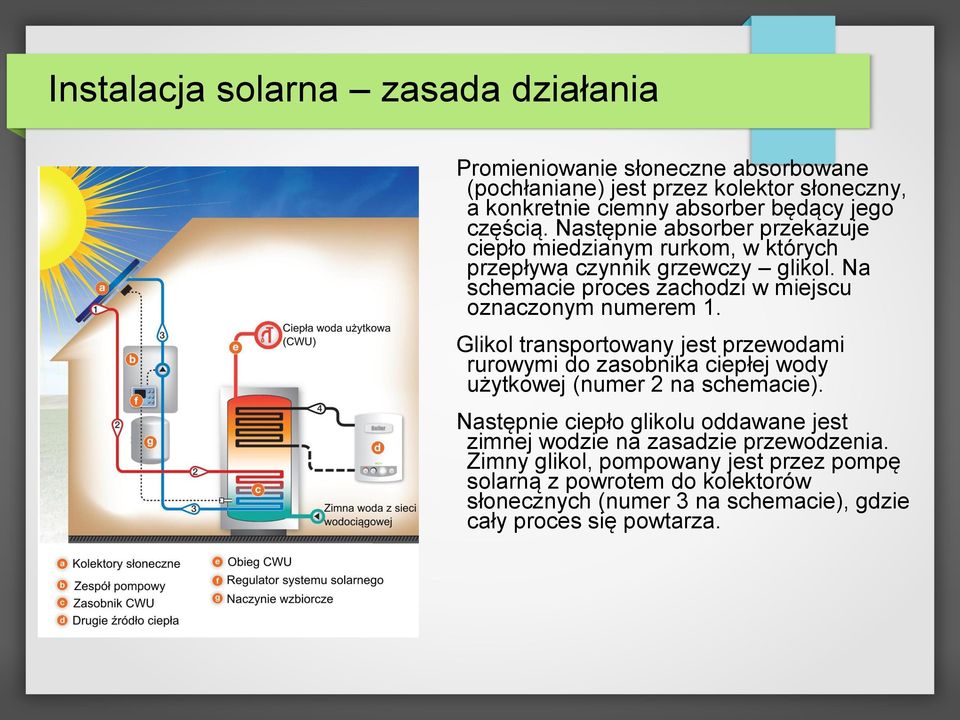

4 Instalacja solarna zasada działania Promieniowanie słoneczne absorbowane (pochłaniane) jest przez kolektor słoneczny, a konkretnie ciemny absorber będący jego częścią. Następnie absorber przekazuje ciepło miedzianym rurkom, w których przepływa czynnik grzewczy glikol. Na schemacie proces zachodzi w miejscu oznaczonym numerem 1. Glikol transportowany jest przewodami rurowymi do zasobnika ciepłej wody użytkowej (numer 2 na schemacie). Następnie ciepło glikolu oddawane jest zimnej wodzie na zasadzie przewodzenia. Zimny glikol, pompowany jest przez pompę solarną z powrotem do kolektorów słonecznych (numer 3 na schemacie), gdzie cały proces się powtarza.

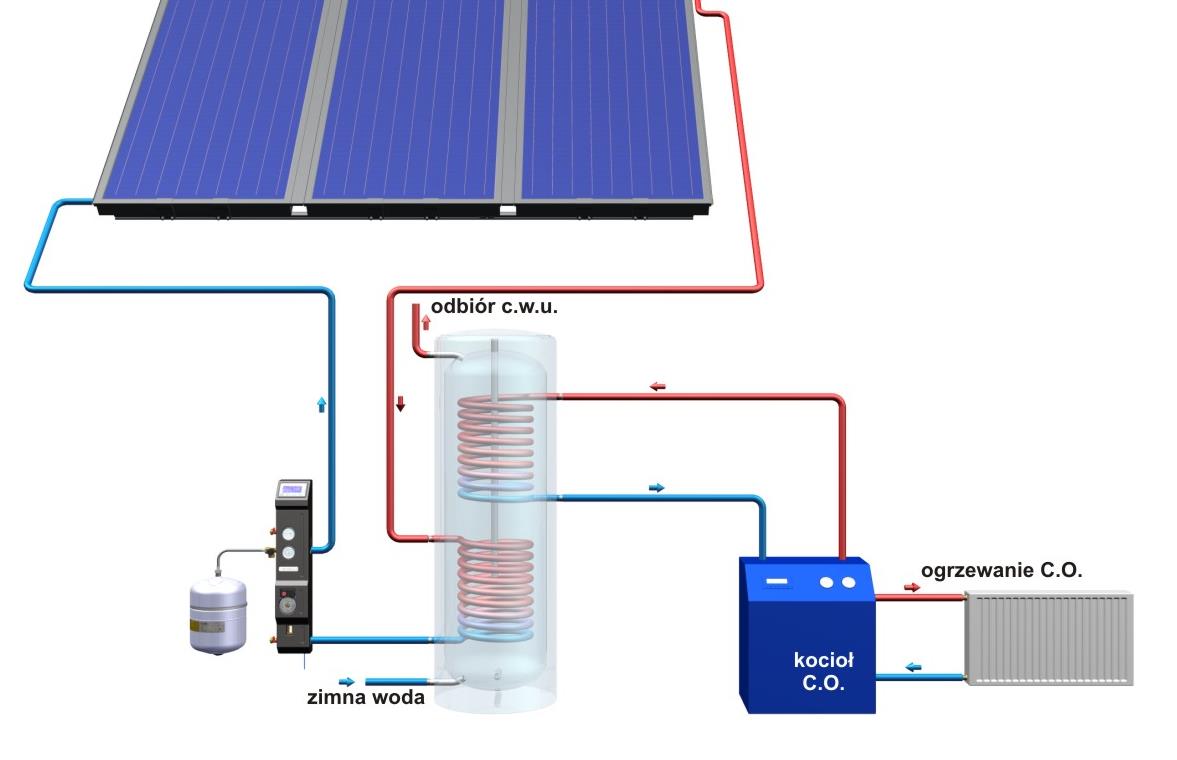

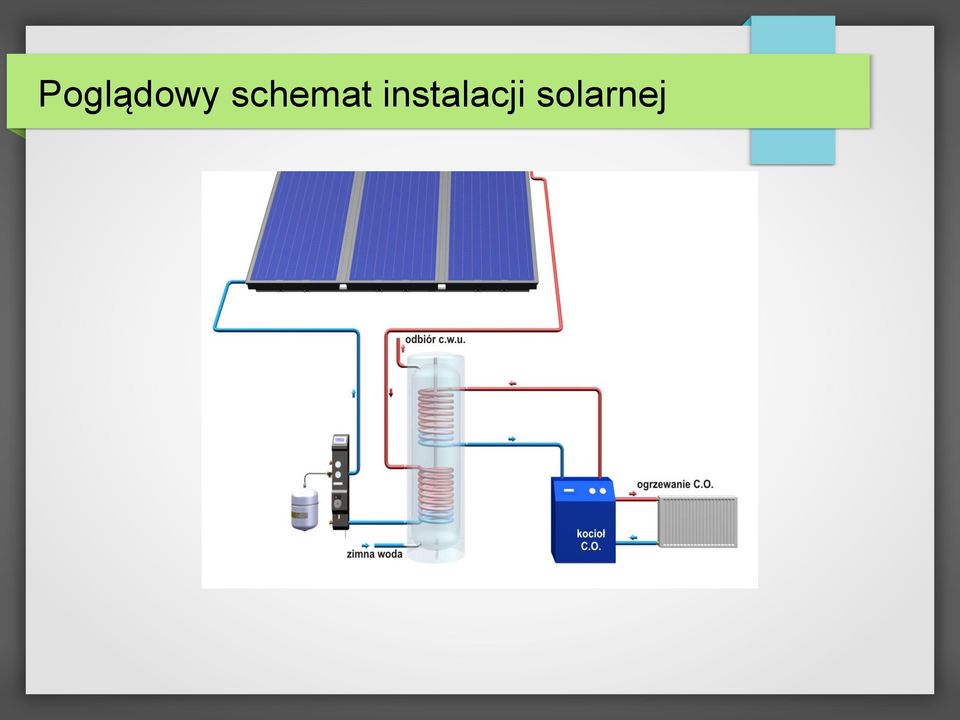

5 Poglądowy schemat instalacji solarnej

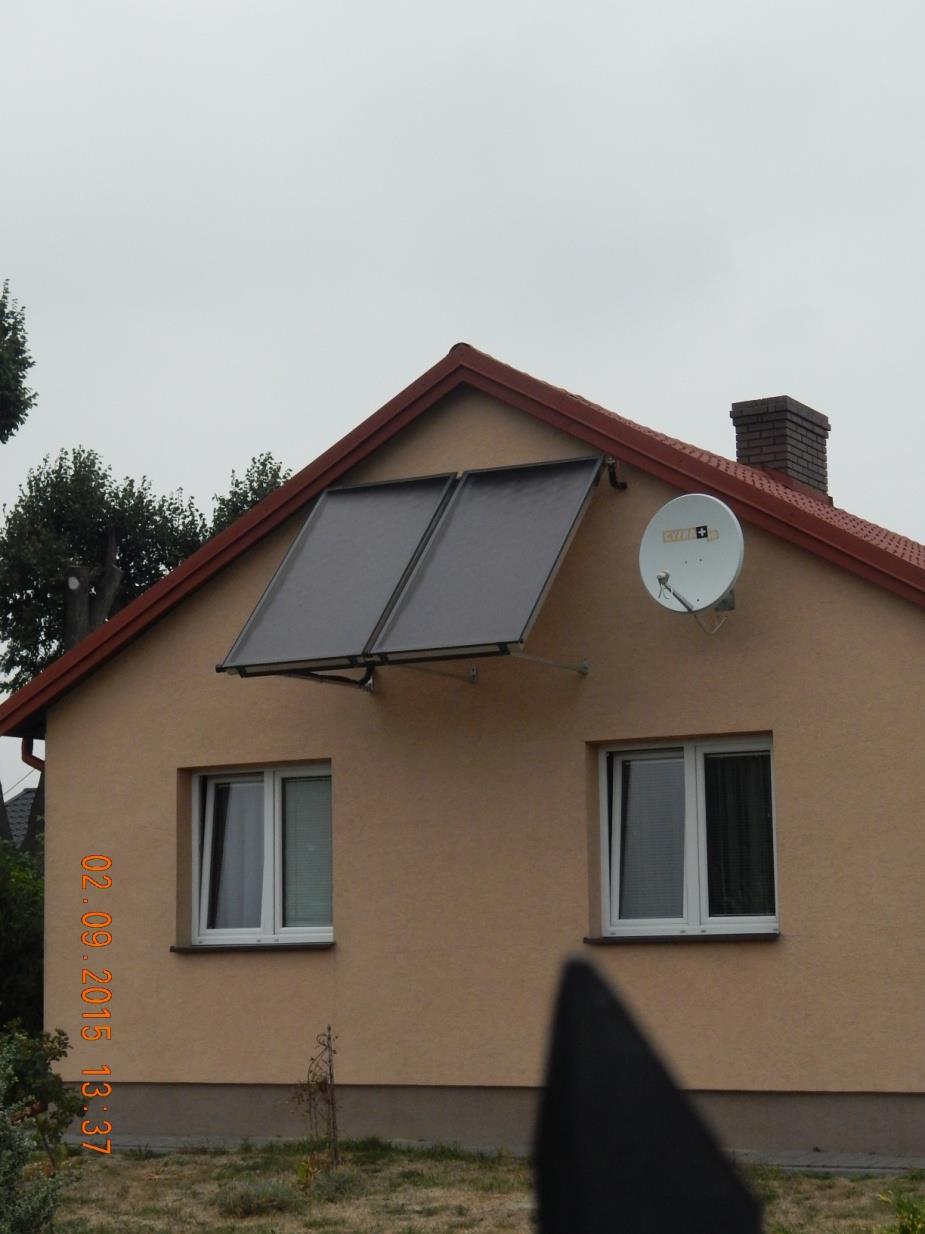

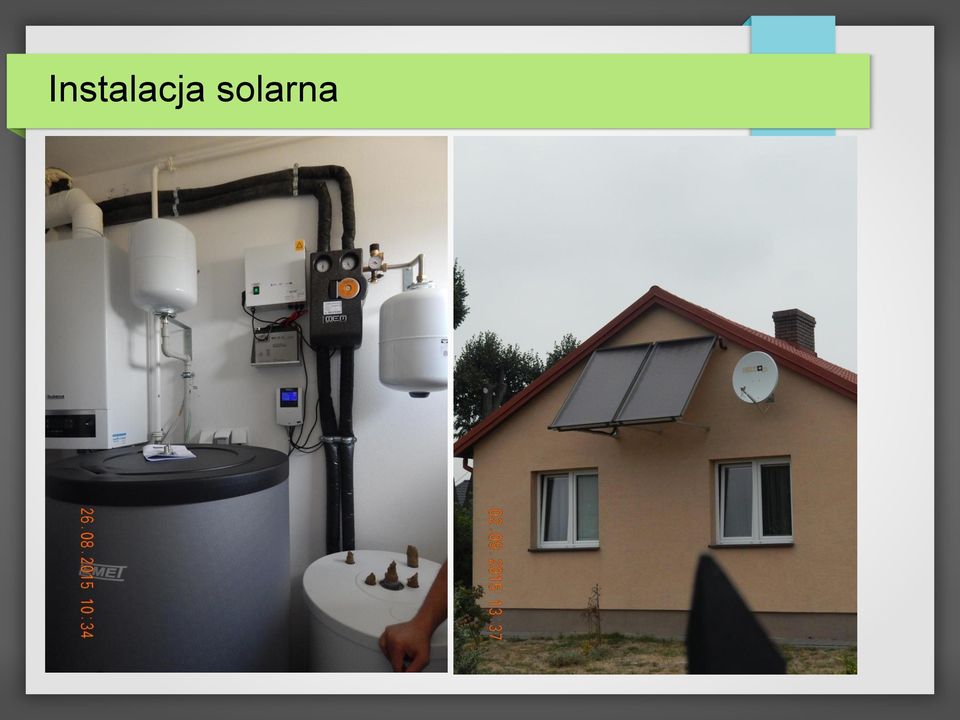

6 Instalacja solarna

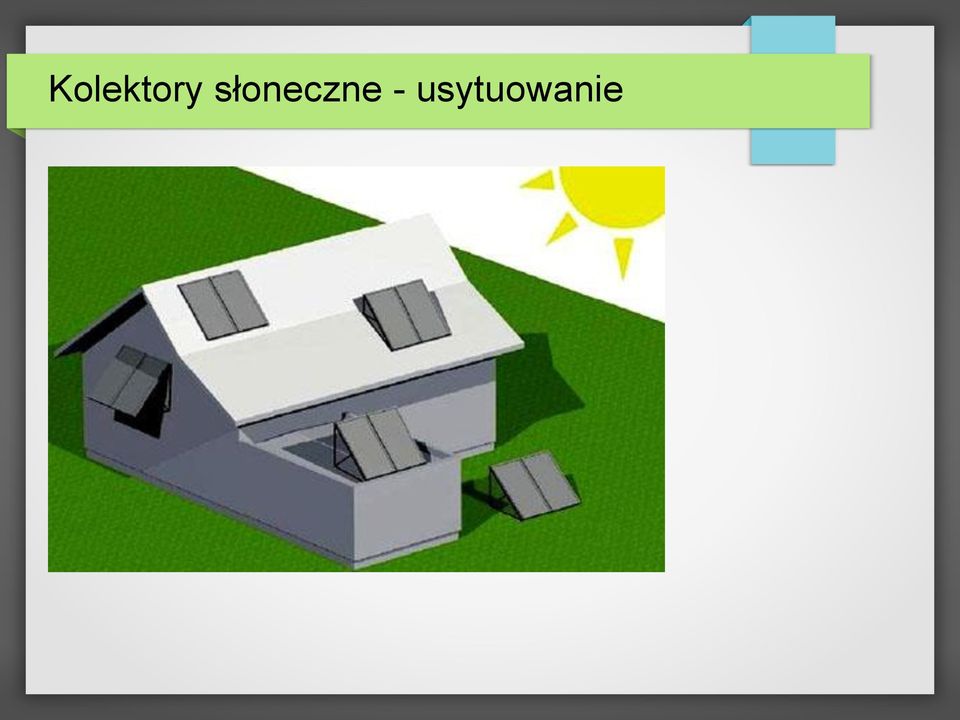

7 Kolektory słoneczne - usytuowanie

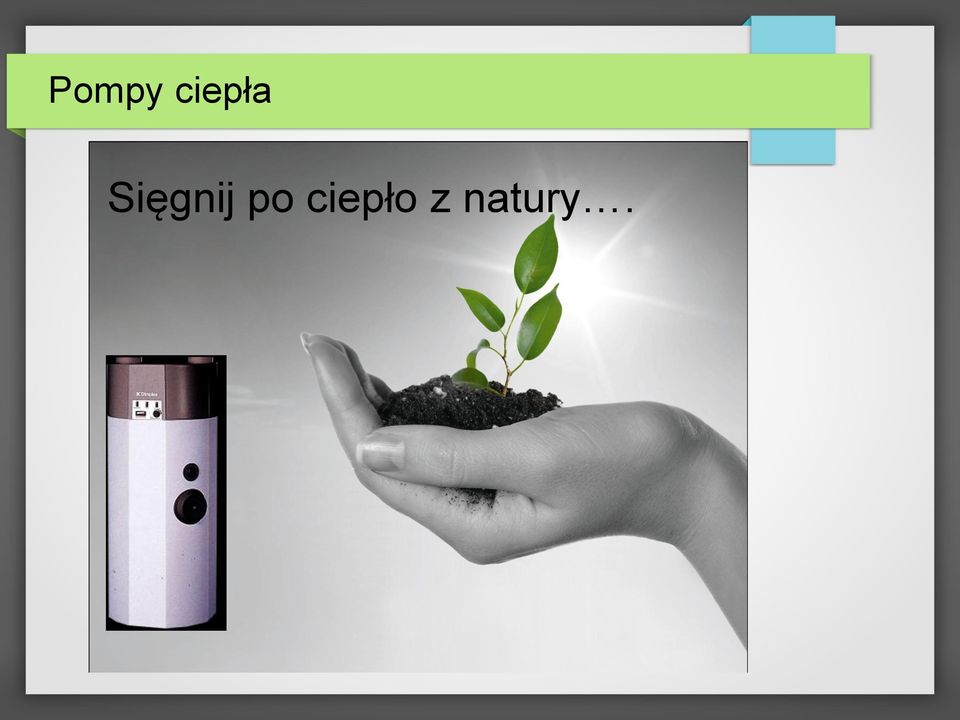

8 Pompy ciepła Sięgnij po ciepło z natury.

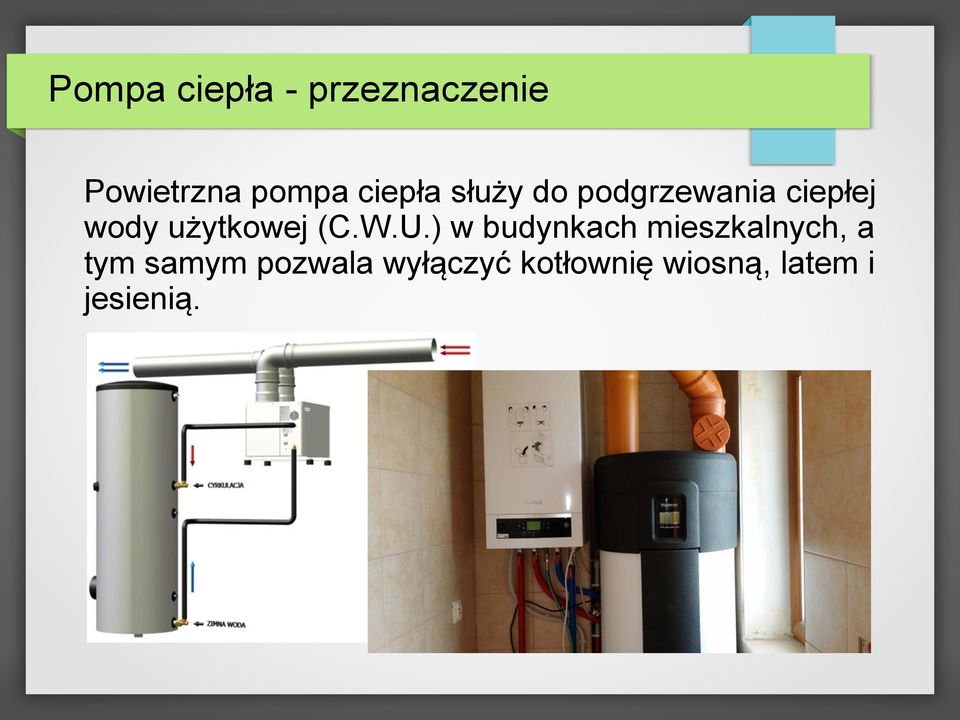

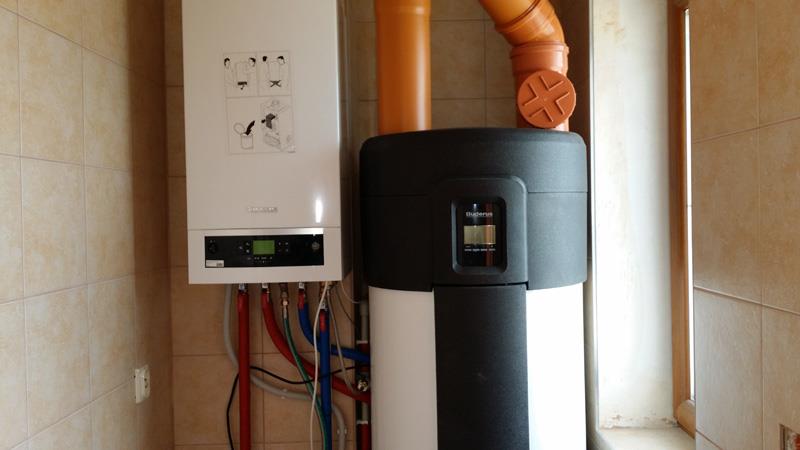

9 Pompa ciepła - przeznaczenie Powietrzna pompa ciepła służy do podgrzewania ciepłej wody użytkowej (C.W.U.) w budynkach mieszkalnych, a tym samym pozwala wyłączyć kotłownię wiosną, latem i jesienią.

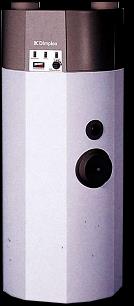

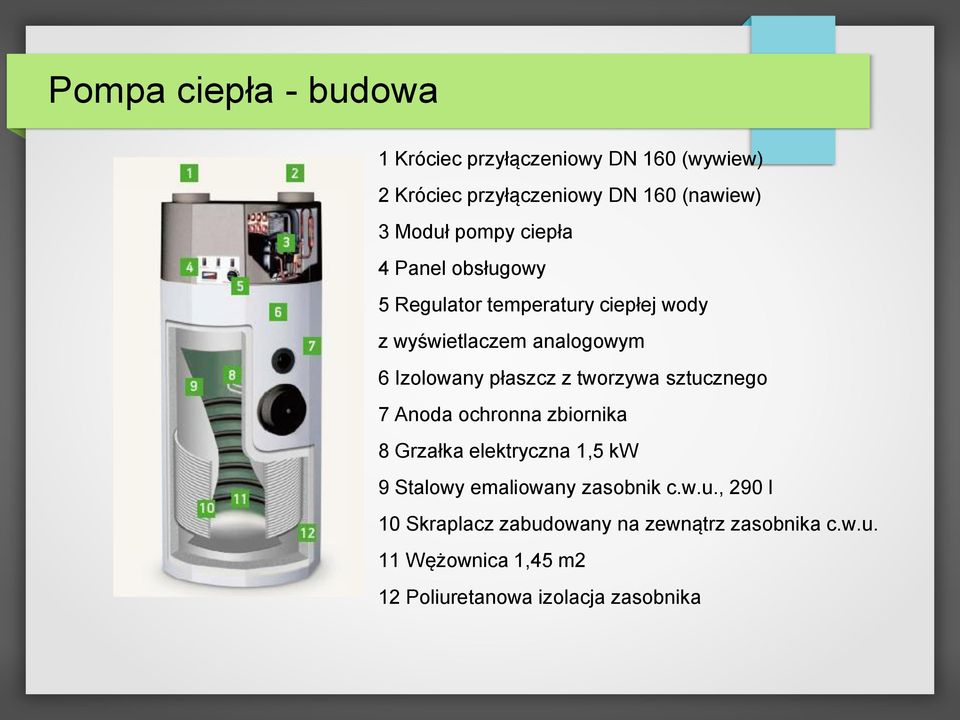

10 Pompa ciepła - budowa 1 Króciec przyłączeniowy DN 160 (wywiew) 2 Króciec przyłączeniowy DN 160 (nawiew) 3 Moduł pompy ciepła 4 Panel obsługowy 5 Regulator temperatury ciepłej wody z wyświetlaczem analogowym 6 Izolowany płaszcz z tworzywa sztucznego 7 Anoda ochronna zbiornika 8 Grzałka elektryczna 1,5 kw 9 Stalowy emaliowany zasobnik c.w.u., 290 l 10 Skraplacz zabudowany na zewnątrz zasobnika c.w.u. 11 Wężownica 1,45 m2 12 Poliuretanowa izolacja zasobnika

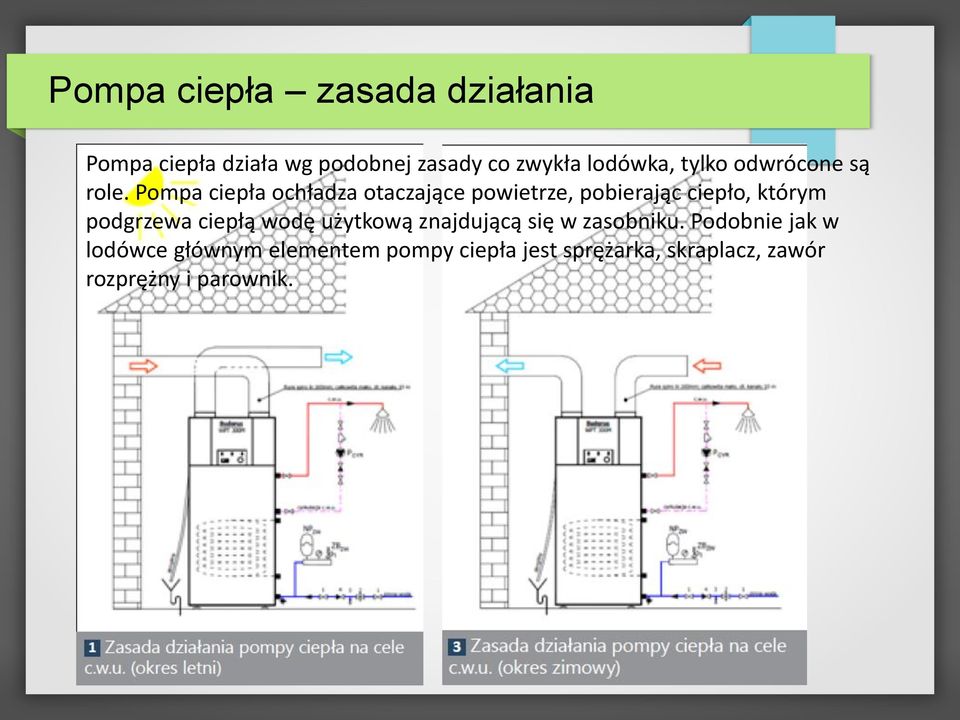

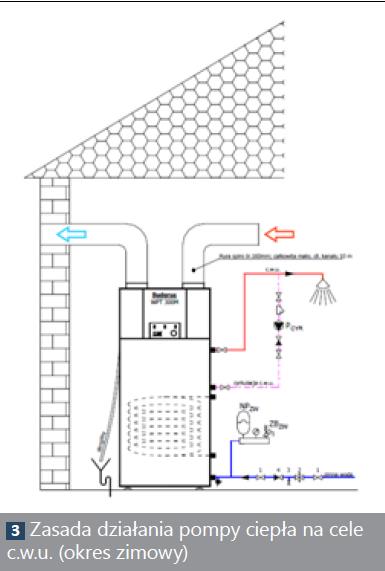

11 Pompa ciepła zasada działania Pompa ciepła działa wg podobnej zasady co zwykła lodówka, tylko odwrócone są role. Pompa ciepła ochładza otaczające powietrze, pobierając ciepło, którym podgrzewa ciepłą wodę użytkową znajdującą się w zasobniku. Podobnie jak w lodówce głównym elementem pompy ciepła jest sprężarka, skraplacz, zawór rozprężny i parownik.

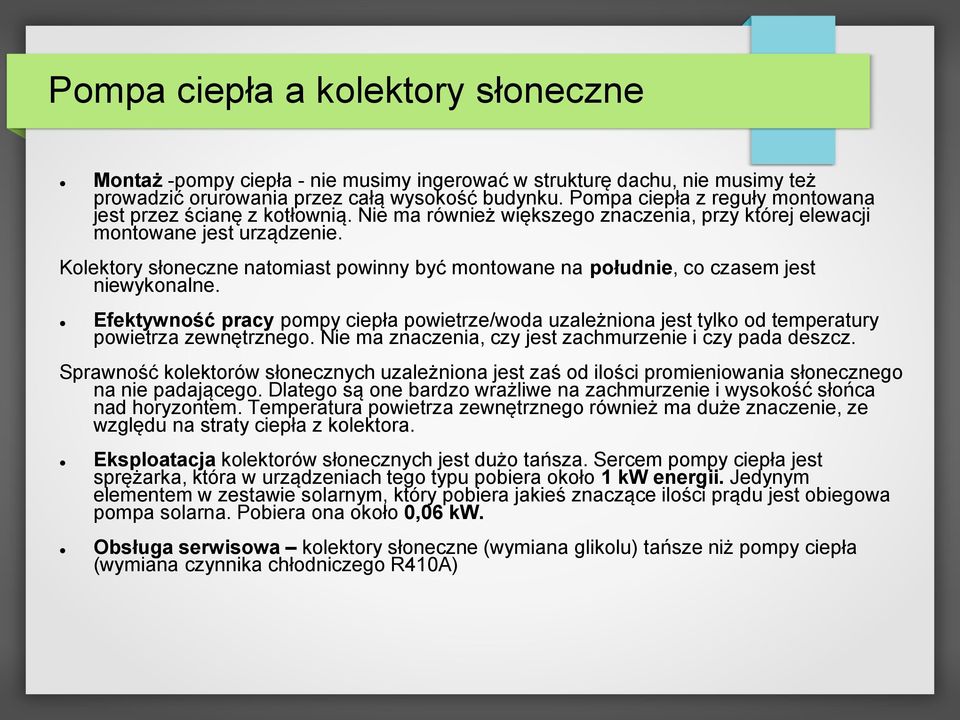

12 Pompa ciepła a kolektory słoneczne Montaż -pompy ciepła - nie musimy ingerować w strukturę dachu, nie musimy też prowadzić orurowania przez całą wysokość budynku. Pompa ciepła z reguły montowana jest przez ścianę z kotłownią. Nie ma również większego znaczenia, przy której elewacji montowane jest urządzenie. Kolektory słoneczne natomiast powinny być montowane na południe, co czasem jest niewykonalne. Efektywność pracy pompy ciepła powietrze/woda uzależniona jest tylko od temperatury powietrza zewnętrznego. Nie ma znaczenia, czy jest zachmurzenie i czy pada deszcz. Sprawność kolektorów słonecznych uzależniona jest zaś od ilości promieniowania słonecznego na nie padającego. Dlatego są one bardzo wrażliwe na zachmurzenie i wysokość słońca nad horyzontem. Temperatura powietrza zewnętrznego również ma duże znaczenie, ze względu na straty ciepła z kolektora. Eksploatacja kolektorów słonecznych jest dużo tańsza. Sercem pompy ciepła jest sprężarka, która w urządzeniach tego typu pobiera około 1 kw energii. Jedynym elementem w zestawie solarnym, który pobiera jakieś znaczące ilości prądu jest obiegowa pompa solarna. Pobiera ona około 0,06 kw. Obsługa serwisowa kolektory słoneczne (wymiana glikolu) tańsze niż pompy ciepła (wymiana czynnika chłodniczego R410A)

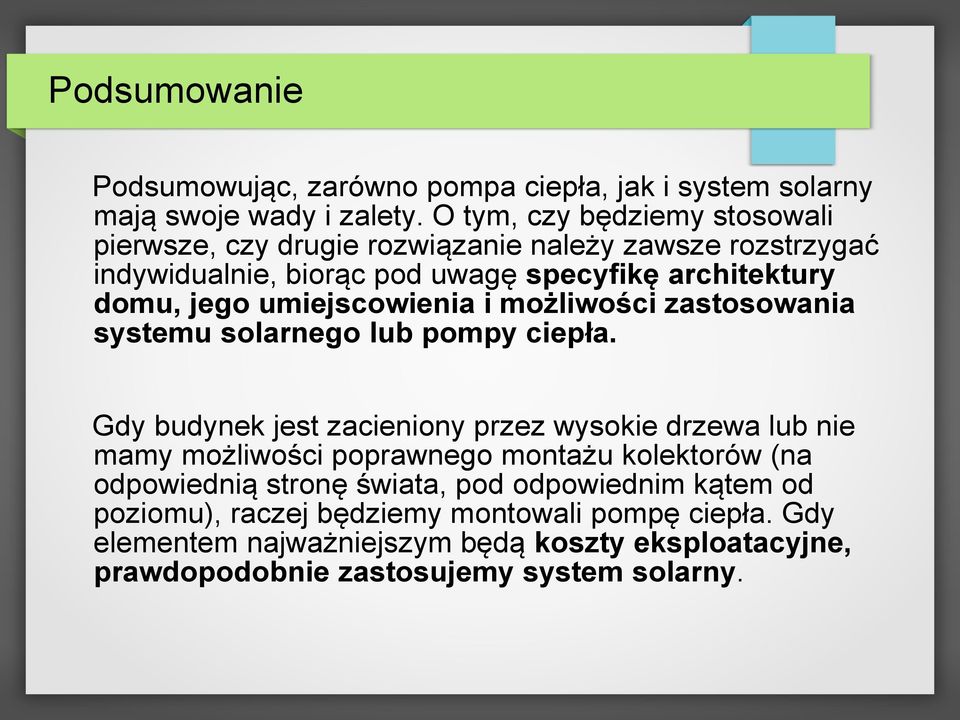

13 Podsumowanie Podsumowując, zarówno pompa ciepła, jak i system solarny mają swoje wady i zalety. O tym, czy będziemy stosowali pierwsze, czy drugie rozwiązanie należy zawsze rozstrzygać indywidualnie, biorąc pod uwagę specyfikę architektury domu, jego umiejscowienia i możliwości zastosowania systemu solarnego lub pompy ciepła. Gdy budynek jest zacieniony przez wysokie drzewa lub nie mamy możliwości poprawnego montażu kolektorów (na odpowiednią stronę świata, pod odpowiednim kątem od poziomu), raczej będziemy montowali pompę ciepła. Gdy elementem najważniejszym będą koszty eksploatacyjne, prawdopodobnie zastosujemy system solarny.

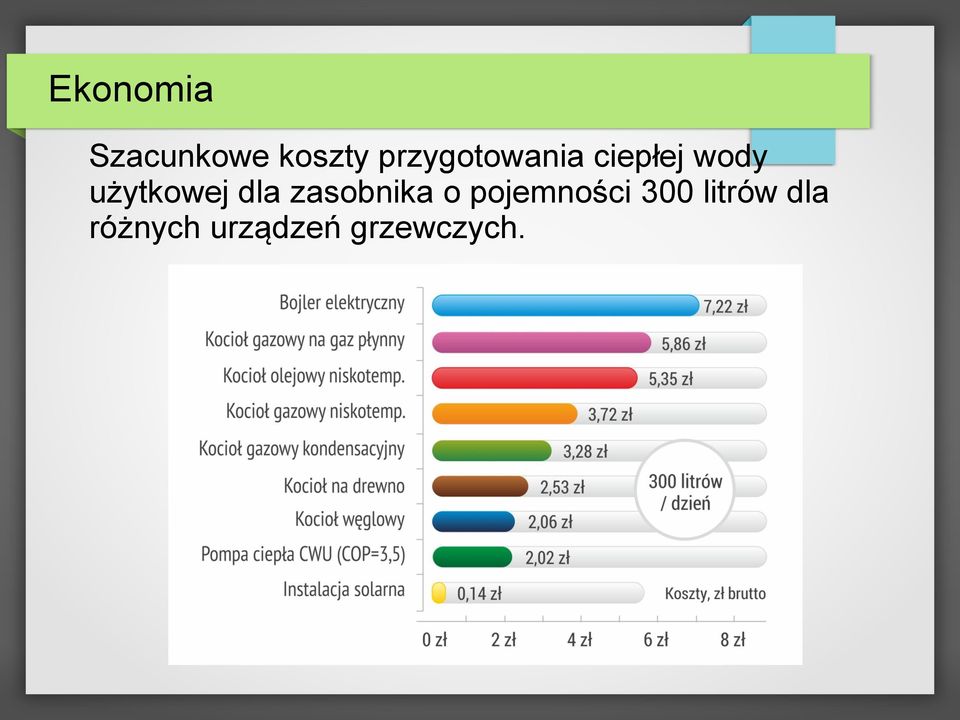

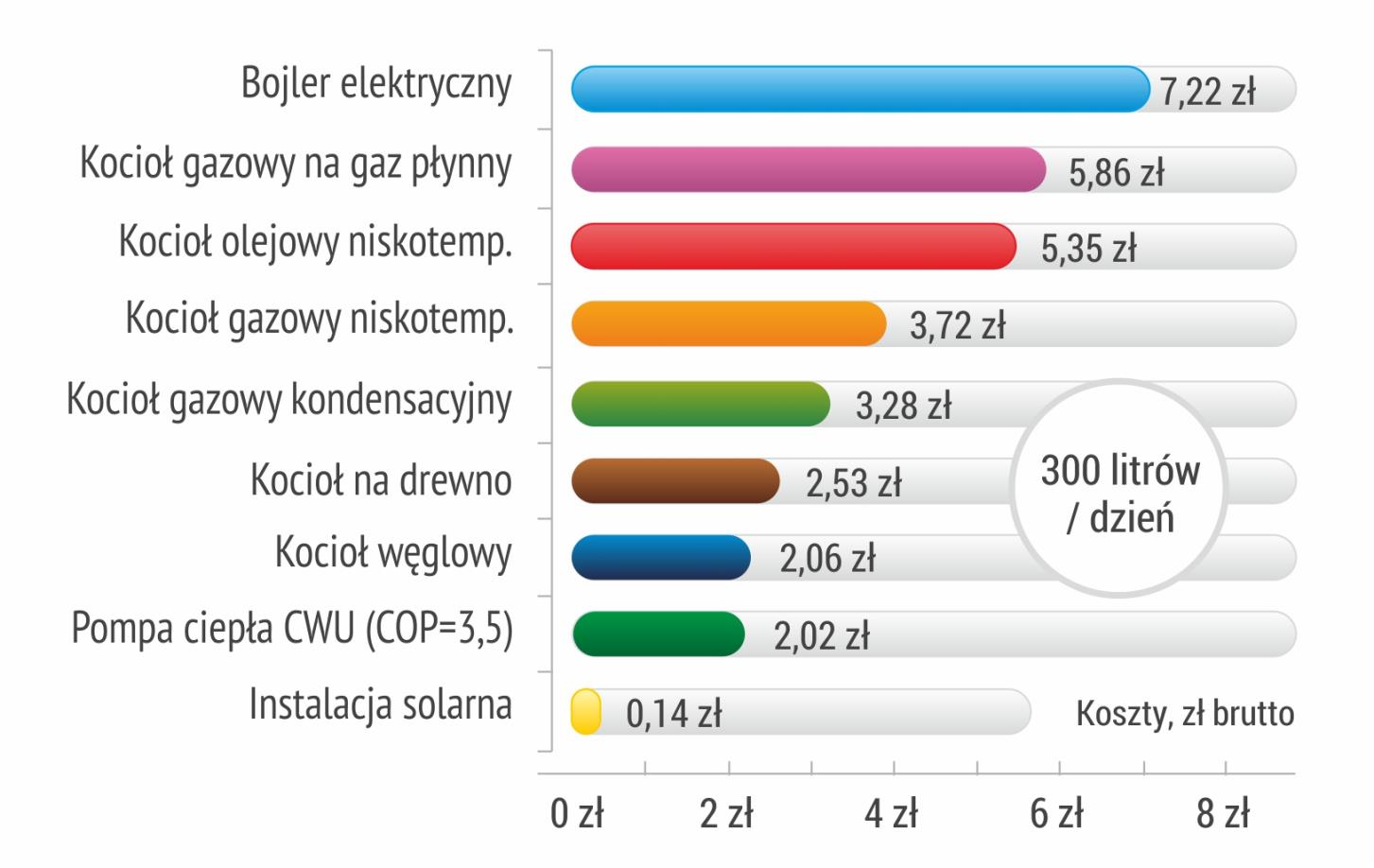

14 Ekonomia Szacunkowe koszty przygotowania ciepłej wody użytkowej dla zasobnika o pojemności 300 litrów dla różnych urządzeń grzewczych.

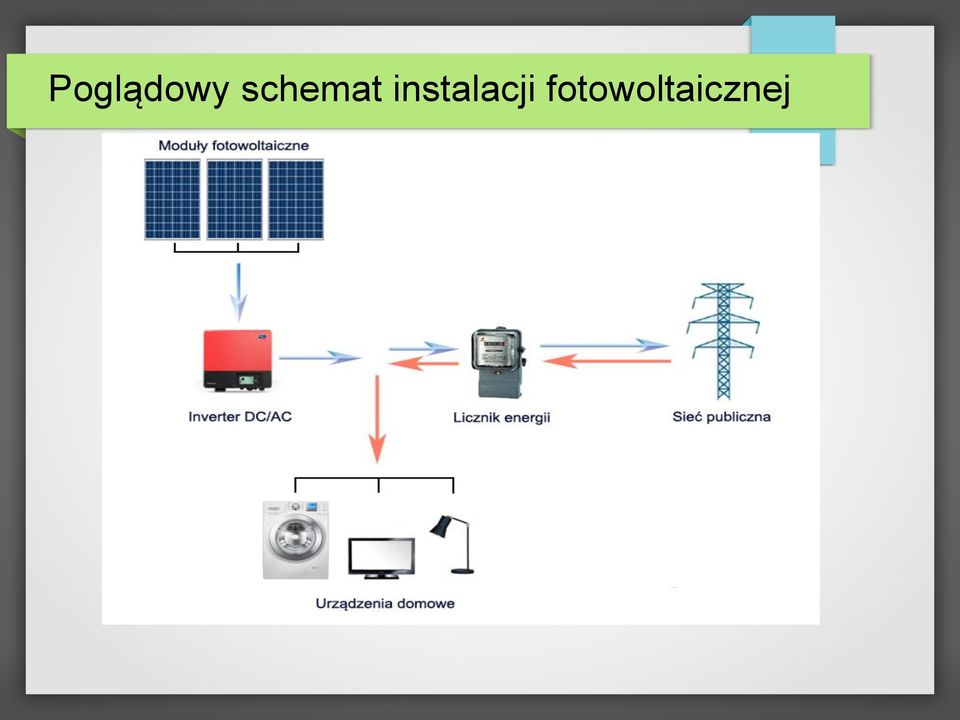

15 Poglądowy schemat instalacji fotowoltaicznej
