1 ZASTOSOWANIE ORAZ DOBÓR POMP CIEPŁA MARKI SILESIA TERM

2 Zasada działania pompy ciepła Cykl działania pompy ciepła

3 Zasada działania pompy ciepła

4 Pierwsze kroki w doborze Powierzchnia użytkowa budynku Współczynnik zapotrzebowania budynku na ciepło Rodzaj instalacji grzewczej Określenie tych wartości determinuje dobór pompy ciepła o odpowiedniej mocy grzewczej.

5 Współczynnik zapotrzebowania kc [W/m2] Stare budownictwo bez ocieplenia kc > 100 W/m Budynki stare lub nowe słabo ocieplone (do kc > W/m 5 cm ocieplenia) Budynki nowe o średnim ociepleniu: kc = W/m2 kc > W/m kc > W/m Budynki nowe bardzo dobrze ocieplone (min. 20 cm ocieplenia): kc = W/m2 Przygotowanie ciepłej wody użytkowej W/os

6 Górne źródło ciepła Ogrzewanie podłogowe, ścienne lub sufitowe (preferowany system) Grzejniki (może być ale ) System mieszany

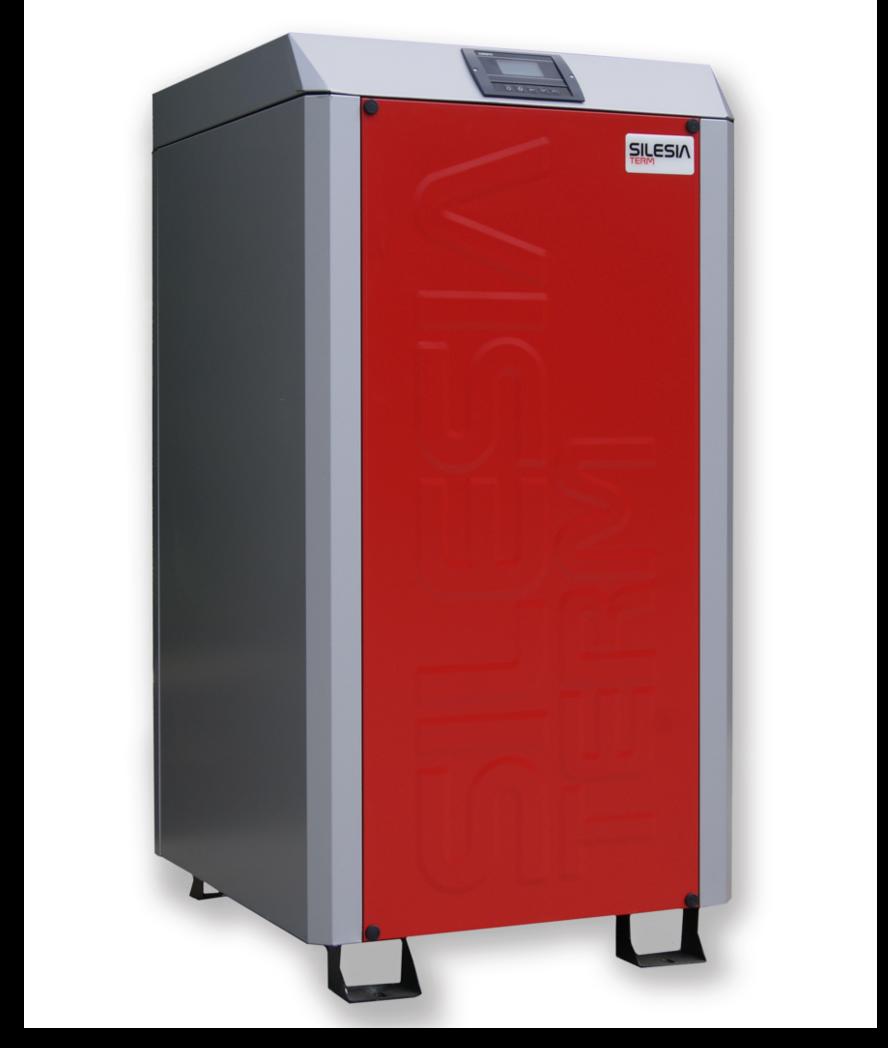

7 Pompa ciepła powietrzna czy gruntowa?

8 Dolne źródło ciepła - powietrze Czy pompa ciepła powietrze - woda może być tańsza w eksploatacji od pompy gruntowej?

9 Punkt biwalentny powietrznej pompy ciepła Prawidłowy dobór powietrznej pompy ciepła Punkt biwalentny Punkt projektowy Inwerter czy ON/OFF Scroll czy rotary

10 Pompy ciepła małej mocy Pompy o mocach: kw kw jednosprężarkowe

11 Pompy ciepła dużej mocy Pompy o mocach: 30 kw 40 kw 50 kw 60 kw dwusprężarkowe

12 Dodatkowe opcje Aktywne chłodzenie Chłodzenie za pomocą kompresora. Bardzo wydajne. Zawór czterodrogowy zabudowany w pompie ciepła odwraca cykl i zamienia miejscami skraplacz z parownikiem. W miejscu gdzie wcześniej było ogrzewanie następuje schładzanie medium. Pasywne chłodzenie Chłodzenie za pomocą dodatkowego wymiennika płytowego, który pozwala na bezpośrednie chłodzenie podłogowe lub z wykorzystaniem jednostek fancoil. Chłodzenie bez udziału kompresora, jedynie pompy obiegowe górnego i dolnego źródła przepompowywują medium z ziemi do obiektu chłodzonego.

Dodatkowe opcje Soft Start układ łagodnego rozruchu sprężarki Moduł mieszacza moduł pozwalający na utrzymanie zadanej temperatury w wybranej

13 Dodatkowe opcje Soft Start układ łagodnego rozruchu sprężarki Moduł mieszacza moduł pozwalający na utrzymanie zadanej temperatury w wybranej sekcji grzewczej Panel Nano moduł pokojowy do sterowania zadaną temperaturą w pomieszczeniu lub wybranej strefie grzewczej. Moduł Internetowy SOLATO

14 Dolne źródło ciepła - woda

15 Dolne źródło ciepła - grunt Aby czerpać energię cieplną z gruntu możemy wyróżnić dwa rodzaje systemów: kolektor pionowy tzw. odwierty kolektor poziomy tzw. płaski

16 Kolektor pionowy

17 Kolektor poziomy

18 Kolektor poziomy kolektora mm) 32/3 (PEHD Rury m e iz n g e o Pod o e przygotowane z piasku lub ziemiisypkiej Rury (PEHD 32/3 mm) kolektora ziemnego Podłoże przygotowane z piasku lub sypkiej ziemii

19 Przykład Dobór kolektora pionowego: Powierzchnia użytkowa budynku: 150 m2 Zapotrzebowanie budynku na ciepło: 80 W/m2 150 m2 x 80 W/m2 = W = 12 kw Dobrana pompa ciepła: HT Earth 12 ZW o mocy grzewczej 11,7 kw i poborze mocy 2,67 kw Moc chłodnicza: W W = W Z 1 mb odwiertu można uzyskać ok. 40 W mocy grzewczej, więc: W/40W/m = 225,75 m Potrzeba ok. 225 m odwiertu.

20 Przykład Rozmieszczenie kolektora pionowego: Odległość pomiędzy kolejnymi odwiertami powinna wynosić co najmniej 8 10 % długości sondy, Odwierty wykonuje się na maksymalną głębokość 100 m.

21 Przykład Dobór kolektora poziomego: Powierzchnia użytkowa budynku: 150 m2 Zapotrzebowanie budynku na ciepło: 80 W/m 2 Dobrana pompa ciepła: HT Earth 12 ZW Moc chłodnicza: W Z 1 mb rury PE wypełnionej glikolem ułożonej w gruncie można uzyskać od 10 do 18 W (w zależności od rodzaju gruntu), przyjmujemy 12 W/m: W/12 W/m = 752,5 m Potrzeba ok. 750 m kolektora poziomego

22 Przykład Rozmieszczenie kolektora poziomego: Kolejne pętle kolektora poziomego powinny znajdować się od siebie w odległości co najmniej 0,9 m i mieć maksymalnie długość 100 m, Kolektor poziomy powinien być ułożony na głębokości 40 cm poniżej granicy przemarzania gruntu dla danego obszaru. Dla danego przykładu powierzchnia działki pod kolektor poziomy powinna wynosić ok. 700 m2.

23 Dobór zasobnika do pompy ciepła Warunki doboru: Przeznaczenie zasobnika (bufor czy wymiennik) Pojemność zasobnik l na 1 kw mocy pompy ciepła Powierzchnia wężownicy cwu min. 0,25 m2/kw mocy grzewczej urządzenia Przepływ zgodny z minimalnym przepływem górnego źródła pompy ciepła

Rodzaje zasobników Zbiorniki INOX z wężownicą ze stali nierdzewnej Zbiornik PC dedykowany do pomp ciepła Wymienniki do ciepłej wody użytkowej

24 Rodzaje zasobników Zbiorniki INOX z wężownicą ze stali nierdzewnej Zbiornik PC dedykowany do pomp ciepła Wymienniki do ciepłej wody użytkowej Zbiorniki kombinowane Zbiorniki buforowe Zbiorniki wody lodowej Osprzęt uzupełniający do zbiorników Anody magnezowe i tytanowe Grzałki jednofazowe i trójfazowe

25 Klasa energetyczna

26 Schematy

27 Schematy

28 Schematy

29 Schematy

30 Schematy

31 Schematy

32 Koszty Porównanie sumarycznych kosztów różnych instalacji (inwestycja + 15 lat eksploatacji)

33 Oszczędności Porównanie rocznych kosztów i c.w.u. dla domu 150 m2 zamieszkałego przez 4 osoby

34 Porównanie źródeł ogrzewania

35 Zalety pompy ciepła Dostarcza częściowo darmową energię pobieraną z niewyczerpalnego źródła środowiska Jest wygodna i czysta nie wymaga instalowania komina czy dodatkowego systemu wentylacji, nie wydziela zapachów, nie może być przyczyną powstania czadu Jest w pełni zautomatyzowana, można nią sterować przez Internet Nie potrzebuje konserwacji, ani okresowych przeglądów Pracuje cicho nie jest dokuczliwa dla otoczenia Jest bezpieczna dla środowiska nie emituje sadzy, spalin, smogu, nie zanieczyszcza więc otoczenia; układ grzewczy zasilany przez nią jest ekologiczny Pozwala uniezależnić się od wzrostu cen paliw (gazu, oleju opałowego) spowodowanych wyczerpywaniem się zasobów naturalnych lub międzynarodowymi konfliktami gospodarczymi i politycznymi Sprawność pompy ciepła nie spada w miarę upływu czasu jest stała w całym okresie jej eksploatacji

36 Wady Sprężarka będąca częścią urządzenia wykorzystuje energię elektryczną brak zasilania i instalacji wspomagającej powoduje przerwanie pracy układu Jest stosunkowo drogą inwestycją

37 DZIĘKUJEMY ZA UWAGĘ!
