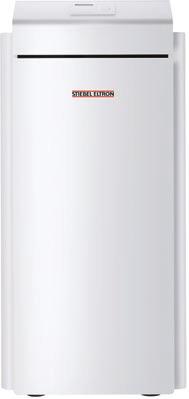

1 WPW Set Kompletny zestaw pompy ciepła do systemów woda/woda. Zestaw składa się z pompy ciepła serii WPF E, stacji wody gruntowej GWS i 1 litrów płynu niezamarzającego. Stacja wody gruntowej GWS została zaprojektowana specjalnie pod kątem wysokich wymogów, które stawiają wody gruntowe i składa się z płytowego wymiennika ciepła ze stali szlachetnej, umożliwia wymianę ciepła pomiędzy wodą głębinową a mieszaniną niezamarzającą. Wymiennik ciepła z stali szlachetnej może być zainstalowany z lewej lub z prawej strony pompy ciepła. Wykonanie kompaktowe do ustawienia wewnątrz budynku. Fabrycznie wbudowana w urządzenie grzałka elektryczna 8,8 kw umożliwia eksploatację w systemie biwalentnym monoenergetycznym, pozwala na osiąganie wysokich temperatur ciepłej wody użytkowej i zapewnia ochronę przed legionellą. Urządzenie wyposażone jest fabrycznie w elementy zabezpieczające (czujnik wysokiego ciśnienia, czujnik niskiego ciśnienia, zabezpieczenie przed zamarzaniem) oraz ogranicznik prądu rozruchowego. W wyposażeniu standardowym (zabudowane w urządzeniu) są również: elektroniczna pompa obiegowa dolnego źródła (Wilo Stratos Para 25/1-...), elektroniczna pompa obiegowa służąca do ładowania zbiornika buforowego c.o. oraz zasobnika c.w.u., 2 naczynia wzbiorcze solanki i systemu grzewczego o pojemności 24 litrów każde, trzydrogowy zawór przełączający, grupa bezpieczeństwa składającą się z zaworu bezpieczeństwa 3 bar, manometru 4 bar i automatycznego odpowietrznika, izolowany blok przyłączy elastycznych. W systemach biwalentnych, maksymalna temperatura wody grzewczej przepływającej przez urządzenie będące w stanie spoczynku nie może przekraczać + 75 C. W skrócie W skrócie Klasa i jakość potwierdzona: przystosowane do pracy w systemach: woda/woda, służy do automatycznego ogrzewania wody grzewczej do temperatury zasilania +6 C, przystosowane do ogrzewania podłogowego i grzejnikowego oraz ciepłej wody użytkowej, ze względu na korzystniejszy współczynnik efektywności, preferowane są niskotemperaturowe systemy grzewcze, zakres temperaturowy stosowania dla dolnego źródła (na wejściu do urządzenia): woda: od +7 C do +2 C, centralny regulator pracy systemu WPM 3i (jako wyposażenie standardowe) zapewnia optymalną regulację systemu grzewczego, chłodzenia pasywnego oraz pełni funkcje zabezpieczające, GWS - odporny na korozję, płytowy wymiennik pośredni z stali o wysokiej jakości konstrukcja i elementy obudowy wyposażone w izolację dźwiękową, wbudowane pompy obiegowe solanki i ładowania zasobnika buforowego lub c.w.u. wbudowane naczynia wzbiorcze solanki i systemu c.o. wbudowany izolowany blok przyłączy elastycznych zawiera ekologiczny czynnik chłodniczy R 41A.

2 Moce grzewcze według EN WPW 6 Set WPW 7 Set WPW 1 Set WPW 13 Set WPW 18 Set WPW 22 Set Moc grzewcza przy S/W35 (EN 14511) kw 4,6 5,8 7,6 1,4 12,8 16,8 Moc grzewcza przy S7/W35 kw 5,6 6,9 9,1 12,4 15,3 2, Moc grzewcza przy S1/W35 kw 6, 7,4 9,8 13,3 16,4 21,4 Pobór mocy Pobór mocy ogrzewania awaryjnego/dodatkowego kw 8,8 8,8 8,8 8,8 8,8 8,8 Pobór mocy według EN Pobór mocy przy S/W35 (EN 14511) kw,96 1,2 1,52 2,8 2,67 3,5 Pobór mocy przy S7/W35 kw 1, 1,2 1,6 2,1 2,7 3,6 Pobór mocy przy S1/W35 kw 1, 1,3 1,6 2,1 2,7 3,6 Współczynnik efektywności według EN Współczynnik efektywności przy S/W35 (EN 14511) 4,8 4,8 5, 5, 4,8 4,8 Współczynnik efektywności przy S7/W35 5,6 5,6 5,8 5,8 5,6 5,6 Współczynnik efektywności przy S1/W35 5,9 5,9 6,2 6,2 6, 5,9 Temperatury, granice stosowania Granica stosowania po stronie ogrzewania min. C Granica stosowania po stronie ogrzewania max. C Granica stosowania dolnego źródła min. C Granica stosowania dolnego źródła max. C Dane elektryczne Prąd rozruchowy (z/bez ogranicznika prądu rozruchowego) A <3 <3 <3 <3 <3 <3 Wykonanie Czynnik chłodniczy R41 A R41 A R41 A R41 A R41 A R41 A Wymiary Wysokość mm Szerokość mm Głębokość mm Masa Ciężar kg Pompy ciapła Moc obowiazuje w przypadku nowych urzadzen z czystymi wymiennikami ciepła.

3 D33166 X Temperatura źródła [ C] Y Moc grzewcza [kw] 1 Temperatura zasilania 35 C, zestaw WPW 22 2 Temperatura zasilania 6 C, zestaw WPW 22 3 Temperatura zasilania 35 C, zestaw WPW 18 4 Temperatura zasilania 6 C, zestaw WPW 18 5 Temperatura zasilania 35 C, zestaw WPW 13 6 Temperatura zasilania 6 C, zestaw WPW 13 7 Temperatura zasilania 35 C, zestaw WPW 1 8 Temperatura zasilania 6 C, zestaw WPW 1 9 Temperatura zasilania 35 C, zestaw WPW 7 1 Temperatura zasilania 6 C, zestaw WPW 7 11 Temperatura zasilania 35 C, zestaw WPW 6 12 Temperatura zasilania 6 C, zestaw WPW 6

4 Przyłącza i wymiary Pompy ciapła b c e2 e23 e e1 f f2 11 D344 WPW 4 Set WPF 7 Set WPF 1 Set WPF 13 Set WPF 18 Set WPF 22 Set b1 Przepust na przewody elektr. c12 Zawór bezpieczeństwa odpływ e1 Zasilanie CO mm e2 Powrót CO mm e22 Zasobnik, zasilanie mm e23 Zasobnik, powrót mm f1 Zasilanie dolnego źródła mm f2 Powrót dolnego źródła mm

5 WPW Set Stacja wody gruntowej Stacja wody gruntowej do pomp ciepła. Wskazowki: - sprawdzić parametry fizykochemiczne wody, - * pompa głębionowa dobrana do około 12 m geodezyjnej wysokości podnoszenia. GWS 1 GWS 2 Nr katalogowy Wysokość mm Szerokość mm Głębokość mm Ciężar kg 2,5 26,5 Pompa ciepła Stacja wody gruntowej Pompa głębinowa Pompa obiegowa solanki Grundfos * WPW 6 Set GWS 1 SP 3A-3 wbudowana w pompie ciepła WPW 7 Set GWS 1 SP 3A-3 wbudowana w pompie ciepła WPW 1 Set GWS 1 SP 3A-3 wbudowana w pompie ciepła WPW 13 Set GWS 1 SP 3A-3 wbudowana w pompie ciepła WPW 18 Set GWS 2 SP 3A-3 wbudowana w pompie ciepła WPW 22 Set GWS 2 SP 5A-4 wbudowana w pompie ciepła 534 d1 f d2 f d d D17273 GWS 1 GWS 2 d2 Pompa ciepła Średnica mm d46 Odpowietrznik powrót d47 Opróżnienie d1 Pompa ciepła zasilanie Średnica mm f1 Dolne źródło zasilanie Gwint zewnętrzny G 1 1/4 G 1 1/4 f2 Dolne źródło powrót Gwint zewnętrzny G 1 1/4 G 1 1/4 GWS1 GWS _3_14_ _3_14_9 x Przepływ [m³/h] Y Spadek ciśnienia [mbar] Krzywa strat ciśnienia. Wskutek niewielkich różnic pomiędzy charakterystykami spadku ciśnienia na wykresach, można je stosować zarówno do obiegu od strony dolnego źródła, jak i solanki (wodny roztwór glikolu o stężeniu objętościowym glikolu równym 25 %). x Przepływ [m³/h] Y Spadek ciśnienia [mbar] Krzywa strat ciśnienia. Wskutek niewielkich różnic pomiędzy charakterystykami spadku ciśnienia na wykresach, można je stosować zarówno do obiegu od strony dolnego źródła, jak i solanki (wodny roztwór glikolu o stężeniu objętościowym glikolu równym 25 %).
