1 LEK Instrukcja obsługi Moduł wentylacyjny UHB PL

2 LEK LEK

3 Spis treści 1 Ważne informacje Dane instalacji Informacje dotyczące bezpieczeństwa Numer seryjny Informacje kontaktowe Doskonały wybór 2 System grzewczy serce budynku Funkcjonowanie modułu wentylacyjnego Konserwacja 3 Zaburzenia komfortu cieplnego Menu informacyjne Zarządzanie alarmami (F11X5/F12X5/F1345) Usuwanie usterek 4 Dane techniczne 5 Słowniczek Indeks Spis treści 3

4 1 Ważne informacje Dane instalacji Produkt Numer seryjny Data instalacji Instalator Nr Nazwa Nastawa Ustawienia fabryczne X Różnica temperatur wejścia i wyjścia dolnego źródła X X Wentylator wywiewanego powietrza (prędkość wentylatora, tryb normalny) 100% Zawsze należy podawać numer seryjny Certyfikat potwierdzający wykonanie instalacji zgodnie z zaleceniami podanymi w instrukcji instalatora NIBE i obowiązującymi przepisami. Data Podpis 4 Rozdział 1 Ważne informacje

5 Informacje dotyczące bezpieczeństwa Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz nie mające doświadczenia i wiedzy na temat jego obsługi, jeśli będą nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użycia oraz jeśli będą rozumiały niebezpieczeństwo związane z jego używaniem. Urządzenie nie powinno służyć jako zabawka dla dzieci. Czynności związane z czyszczeniem i podstawową konserwacją urządzenia nie powinny być wykonywane przez dzieci bez nadzoru. Prawa do wprowadzania zmian konstrukcyjnych są zastrzeżone. NIBE WAŻNE! należy zainstalować, stosując odłącznik o minimalnej przerwie 3 mm. WAŻNE! Jeśli kabel zasilający jest uszkodzony, może zostać wymieniony tylko przez NIBE, jej serwisanta lub inną wykwalifikowaną osobę, aby uniknąć niebezpieczeństwa i uszkodzenia. Rozdział 1 Ważne informacje 5

6 Symbole WAŻNE! Ten symbol informuje o zagrożeniu dla urządzenia lub osoby. UWAGA! Ten symbol wskazuje ważne informacje, na co należy zwracać uwagę podczas obsługi instalacji. PORADA! Ten symbol oznacza wskazówki ułatwiające obsługę produktu. Oznaczenie posiada znak CE i stopień ochrony IP21. Znak CE jest potwierdzeniem, że firma NIBE zadbała o zgodność produktu ze wszystkimi obowiązującymi go przepisami określonych dyrektyw UE. Znak CE jest wymagany dla większości produktów sprzedawanych w UE, bez względu na miejsce ich wytwarzania. IP21 oznacza, że przedmioty o średnicy większej niż lub równej 12,5 mm nie mogą przedostać się do środka, wyrządzając szkody oraz że produkt jest zabezpieczony przed kroplami wody spadającymi pionowo. 6 Rozdział 1 Ważne informacje

7 Numer seryjny Numer seryjny znajduje się w lewej dolnej części wewnętrznej strony przedniej pokrywy. LEK Numer seryjny UWAGA! Kontaktując się z instalatorem, zawsze należy podawać numer seryjny produktu (14 cyfr). Rozdział 1 Ważne informacje 7

8 Informacje kontaktowe AT CH CZ DE DK FI FR GB NL KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl 8 Rozdział 1 Ważne informacje

9 NO PL RU SE ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se W przypadku krajów nie wymienionych na tej liście, należy kontaktować się z Nibe Sweden lub odwiedzić witrynę aby uzyskać dodatkowe informacje. Rozdział 1 Ważne informacje 9

10 Doskonały wybór jest przedstawicielem nowej generacji urządzeń grzewczych, wprowadzonych w celu zapewnienia ekonomicznego i ekologicznego ogrzewania i/lub chłodzenia budynku. łączy odzysk mechanicznie wywiewanego powietrza z gruntową pompą ciepła i może zostać podłączony do dowolnej pompy NIBE F11X5/F12X5/F1345. zapewnia komfort cieplny budynku, zwiększa wydajność pompy ciepła i umożliwia skrócenie długości kolektora. Energia, która znajduje się w powietrzu w danym pomieszczeniu, może zostać wykorzystana do wspomagania odwiertu/ kolektora gruntowego. Wyjątkowe cechy pompy ciepła : Wentylator DC Moduł wentylacyjny zawiera energooszczędny wentylator DC (klasa A). Niski poziom hałasu Moduł wentylacyjny jest bardzo cichy. Prosty montaż Moduł wentylacyjny można łatwo zainstalować z F11X5/F12X5/F1345 lub innymi pompami ciepła. W przypadku montażu z F11X5/F12X5/F1345, moduł wentylacyjny jest podłączony do pompy ciepła, co umożliwia odczyt jego parametrów na wyświetlaczu pompy. 10 Rozdział 1 Ważne informacje

11 2 System grzewczy serce budynku 40 C 50 C G E Kondensor Skraplacz 100 C F Zawór Expansionsventil rozprężny Kompressor Sprężarka D Förångare Parownik -2 C C 0 C B K 22 C 0 C 22 C Czynnik Värmebärare grzewczy Czynnik Köldmedium chłodniczy Czynnik Köldbärare obiegu dolnego źródła Powietrze Rumsluft pokojowe J -3 C 0 C A Źródło Värmekälla ciepła Podane temperatury są przykładowe i mogą się różnić w poszczególnych instalacjach i porach roku. Rozdział 2 System grzewczy serce budynku 11

12 Funkcjonowanie modułu wentylacyjnego Moduł wentylacyjny wykorzystuje ciepło w budynku do ogrzewania czynnika dolnego źródła. A B C D E F G J K Obieg czynnika dolnego źródła W przewodach (kolektora) między pompą ciepła i źródłem ciepła (skałą/ gruntem/ jeziorem) krąży niezamarzająca ciecz (czynnik obiegu dolnego źródła). Pozyskuje on energię ze źródła ciepła, która powoduje wzrost jego temperatury o kilka stopni, od około 3 C do około 0 C. Następnie kolektor kieruje czynnik obiegu dolnego źródła do parownika pompy ciepła. Tutaj czynnik oddaje energię cieplną i jego temperatura spada o kilka stopni. Czynnik powraca do źródła ciepła, aby ponownie pozyskać energię. Obieg czynnika chłodniczego Czynnik chłodniczy - ciecz, która krąży w obiegu zamkniętym w pompie ciepła - również przepływa przez parownik. Czynnik chłodniczy ma bardzo niską temperaturę wrzenia. W parowniku czynnik chłodniczy odbiera energię cieplną od czynnika obiegu dolnego źródła i zaczyna wrzeć. Gaz powstający podczas wrzenia jest kierowany do zasilanej elektrycznie sprężarki. W wyniku sprężania gazu rośnie ciśnienie oraz znacznie wzrasta jego temperatura, od 5 C do ok. 100 C. Ze sprężarki gaz jest wtłaczany do wymiennika ciepła (skraplacza), gdzie oddaje energię cieplną do systemu grzewczego budynku, po czym ulega schłodzeniu i skrapla się. Ponieważ ciśnienie jest nadal wysokie, czynnik chłodniczy zostaje przetłoczony przez zawór rozprężny, gdzie dochodzi do spadku ciśnienia, aby czynnik chłodniczy powrócił do temperatury pierwotnej. Czynnik chłodniczy zakończył pełny cykl, ponownie jest kierowany do parownika i cały proces powtarza się. Obieg czynnika grzewczego Energia cieplna wytwarzana przez czynnik chłodniczy w skraplaczu jest odbierana przez wodę w systemie grzewczym (czynnik grzewczy), która zostaje podgrzana do 35 C (temperatura zasilania). Wentylacja Ciepłe powietrze jest przesyłane z pomieszczeń do pompy ciepła przez moduł wentylacyjny. Następnie wentylator kieruje powietrze do wymiennika ciepła modułu wentylacyjnego. Tutaj powietrze oddaje energię cieplną do czynnika obiegu dolnego źródła, a temperatura powietrza znacznie spada. Zimne powietrze zostaje wyprowadzone z budynku. 12 Rozdział 2 System grzewczy serce budynku

13 Konserwacja Przeglądy okresowe Moduł wentylacyjny wymaga minimalnej obsługi po rozruchu. Z drugiej strony zaleca się regularne sprawdzanie instalacji. Jeśli zainstalowano z F11X5/F12X5/F1345 i wydarzy się coś nieoczekiwanego, zostanie wyświetlony komunikat dotyczący zakłócenia w pracy w formie różnych tekstów alarmowych na wyświetlaczu pompy ciepła. Czyszczenie urządzeń wentylacyjnych Aby zapewnić odpowiednią wentylację należy regularnie czyścić urządzenia wentylacyjne budynku np. małą szczotką. Nie wolno zmieniać ustawień urządzenia. WAŻNE! W razie demontażu kilku urządzeń wentylacyjnych do czyszczenia, nie należy ich pomylić. Podane temperatury są przykładowe i mogą się różnić w poszczególnych instalacjach i porach roku. Rozdział 2 System grzewczy serce budynku 13

14 Czyszczenie filtra powietrza Należy regularnie czyścić filtr powietrza, z częstotliwością uzależnioną od ilości kurzu w powietrzu wentylacyjnym. Wybierz opcję najbardziej odpowiednią do posiadanej instalacji. Należy pamiętać, że wydajność instalacji może być obniżona przez brudny filtr powietrza. Jeśli podłączono do F11X5/F12X5/F1345, na wyświetlaczu pojawi się przypomnienie dotyczące czyszczenia filtra. Domyślnie przypomnienie pojawia się co trzy miesiące. Jeśli jednak zasilanie F11X5/F12X5/F1345 zostanie wyłączone, odliczanie rozpoczyna się od nowa. 1. Wyłącz pompę ciepła. 2. Zdejmij przednią górną osłonę, wyciągając ją. 3. Wyjmij wkład filtra. 4. Filtr należy wyjąć i wytrząsnąć go/odessać z wszelkich zanieczyszczeń. Do czyszczenia nie wolno stosować wody, ani żadnych innych cieczy. 5. Sprawdzić, czy filtr nie jest uszkodzony. 6. Złóż w odwrotnej kolejności. Nawet, jeśli filtr wydaje się czysty, zbiera się w nim brud, obniżając jego wydajność. Dlatego należy go wymieniać co 2 lata. Nowe filtry można zamawiać przez instalatora. Wyłącznik LEK 14 Rozdział 2 System grzewczy serce budynku

15 Sprawdzanie uszczelnienia wodnego skroplin LEK Wąż skroplin z należy wpasować w uszczelnienie wodne. Z tyłu F1245 są rowki w izolacji na wąż skroplin, natomiast w F1145/F1345 nie ma tych rowków. Sprawdź, czy w uszczelnieniu wodnym znajduje się woda. Jeśli jest puste lub poziom wody jest bardzo niski (słychać bulgotanie), można uzupełnić wodę. Po pewnym czasie eksploatacji, pył i inne cząstki mogą zablokować uszczelnienie wodne, w związku z czym należy je regularnie sprawdzać i w razie potrzeby czyścić. Rozdział 2 System grzewczy serce budynku 15

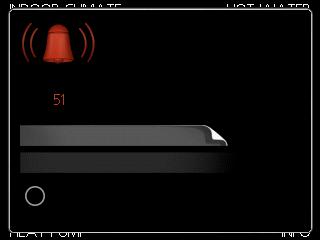

16 3 Zaburzenia komfortu cieplnego Jeśli nie zainstalowano razem z F11X5/F12X5/F1345, przejdź bezpośrednio do sekcji Usuwanie usterek na stronie 18. W większości przypadków, pompa ciepła F11X5/F12X5/F1345 wykrywa zakłócenia w pracy (zakłócenie w pracy może prowadzić do zaburzenia komfortu cieplnego) i informuje o nich za pomocą alarmów oraz instrukcji na wyświetlaczu. Menu informacyjne Wszystkie wartości pomiarów pompy ciepła znajdują się w menu 3.1 w systemie menu pompy ciepła. Przeglądanie wartości w tym menu może często ułatwić znalezienie przyczyny usterki. Zarządzanie alarmami (F11X5/F12X5/F1345) Alarm oznacza, że wystąpiła jakaś usterka, o czym informuje kontrolka stanu zmieniająca kolor z zielonego na czerwony oraz dzwonek alarmowy w okienku informacyjnym. Alarm alarm informacje / działanie skasuj alarm Alarm niskiego ciśnienia Czerwony alarm oznacza, że wystąpiła usterka, której pompa ciepła nie potrafi samodzielnie naprawić. Kręcąc po- tryb pomocy krętłem regulacji i naciskając przycisk OK, można wyświetlić typ alarmu i skasować alarm. Pompę ciepła można również ustawić na tryb pomocy. informacje / działanie Tutaj można przeczytać opis alarmu i uzyskać wskazówki dotyczące usunięcia problemu, który go wywołał. skasuj alarm W większości przypadków wystarczy wybrać skasuj alarm, aby naprawić problem, który spowodował alarm. Jeśli zaświeci się zielona kontrolka po wybraniu skasuj alarm, przyczyna alarmu została usunięta. Jeśli czerwona kontrolka jest nadal widoczna, a na wyświetlaczu widać menu alarm, problem występuje nadal. Jeśli alarm znika i występuje ponownie, skontaktuj się z instalatorem. 16 Rozdział 3 Zaburzenia komfortu cieplnego

17 tryb pomocy tryb pomocy to typ trybu awaryjnego. Oznacza to, że pompa ciepła przygotowuje ciepło i/lub ciepłą wodę pomimo występowania dotyczącego jej problemu. Może to oznaczać, że sprężarka pompy ciepła nie działa. W takim przypadku ciepło i/lub c.w.u. przygotowuje grzałka zanurzeniowa. Problemy z nie mają wpływu na pracę pompy ciepła. Nie trzeba wybierać tryb pomocy w razie problemów z. UWAGA! Wybranie tryb pomocy nie jest równoznaczne z usunięciem problemu, który wywołał alarm. Dlatego kontrolka stanu nadal będzie świecić na czerwono. Jeśli alarm nie został zresetowany, skontaktuj się z instalatorem, aby dokonał odpowiedniej naprawy. WAŻNE! Kontaktując się z instalatorem, należy podać numer seryjny pompy ciepła i modułu wentylacyjnego. Rozdział 3 Zaburzenia komfortu cieplnego 17

18 Usuwanie usterek Jeśli usterka nie pojawi się na wyświetlaczu lub pompa ciepła nie jest podłączona do F11X5/F12X5/F1345, można wykorzystać następujące wskazówki: Czynności podstawowe Zacznij od sprawdzenia następujących możliwych przyczyn usterek: Czy pompa ciepła działa lub czy kabel zasilający do jest podłączony. Grupa bezpieczników i bezpiecznik główny budynku. Wyłącznik różnicowo-prądowy budynku. Prawidłowo ustawiony czujnik obciążenia (jeśli zainstalowano). Mała lub brak wentylacji Zablokowany filtr. Wyczyść lub wymień filtr (sprawdź na stronie 14). Wentylacja wymaga regulacji. Zleć regulację wentylacji. Zapchany lub zablokowany moduł wywiewanego powietrza. Sprawdź i wyczyść nawiewy wentylacyjne (sprawdź na stronie 13). Ograniczona prędkość wentylatora. Jeśli podłączono do F11X5/F12X5/F1345: Wejdź do menu 1.2 i zaznacz normalny. Jeśli jest podłączony do innej pompy ciepła: Wezwij instalatora! Włączono zewnętrzny przełącznik zmiany prędkości wentylatora. Sprawdź przełączniki zewnętrzne. Zbyt intensywna lub rozregulowana wentylacja Zablokowany filtr. Wyczyść lub wymień filtr (sprawdź na stronie 14). Wentylacja wymaga regulacji. Zleć regulację wentylacji. Zbyt wysoka prędkość pracy wentylatora. Jeśli podłączono do F11X5/F12X5/F1345: Wejdź do menu 1.2 i zaznacz normalny. Jeśli jest podłączony do innej pompy ciepła: Wezwij instalatora! Włączono zewnętrzny przełącznik zmiany prędkości wentylatora. Sprawdź przełączniki zewnętrzne. 18 Rozdział 3 Zaburzenia komfortu cieplnego

19 Słychać bulgotanie Zbyt mało wody w wężu skroplin. Napełnij uszczelnienie wodne wodą (sprawdź na stronie 15). Zablokowany wąż skroplin. Sprawdź i wyreguluj wąż skroplin (sprawdź na stronie 15). Rozdział 3 Zaburzenia komfortu cieplnego 19

20 4 Dane techniczne Szczegółowe dane techniczne tego produktu można znaleźć w instrukcji montażu ( 20 Rozdział 4 Dane techniczne

21 5 Słowniczek Czynnik obiegu dolnego źródła Niezamarzająca ciecz, np. wodny roztwór etanolu lub glikolu, która transportuje energię cieplną ze źródła ciepła (skały/ gruntu/ wody) do pompy ciepła. Naczynie przeponowe Zbiornik z czynnikiem obiegu dolnego źródła lub czynnikiem grzewczym, który wyrównuje ciśnienie w obu instalacjach. Nawiewy wentylacyjne Zawory, zwykle umieszczone w suficie, w kuchni/ łazience/garderobie, gdzie powietrze wywiewowe jest wciągane, a następnie przesyłane do. Podgrzewacz pomocniczy Dodatkowe ciepło to ciepło wytworzone oprócz ciepła dostarczonego przez sprężarkę w pompie ciepła. Podgrzewaczami dodatkowymi mogą być, na przykład, grzałka zanurzeniowa, grzałka elektryczna, piec na gaz/ olej/ pellety/ drewno lub moduł ciepłowniczy. Pompa obiegowa Pompa, która zapewnia obieg cieczy w rurociągu. Powietrze usuwane Powietrze, z którego moduł wentylacyjny pozyskał ciepło i które uległo schłodzeniu, zostaje wyprowadzone z budynku. Powietrze wentylacyjne Powietrze zasysane z pomieszczeń i doprowadzone kanałami wentylacyjnymi do. Sprawność Wskaźnik wydajności pompy ciepła. Im wyższa wartość, tym lepiej. Strona czynnika obiegu dolnego źródła Stronę czynnika obiegu dolnego źródła stanowi np. kolektor gruntowy, ewentualne odwierty i parownik. Rozdział 5 Słowniczek 21

22 System grzewczy System grzewczy może być także nazywany systemem grzewczo-chłodniczym. Budynek jest chłodzony lub ogrzewany za pomocą grzejników, instalacji podłogowej lub klimakonwektorów. Temperatura zasilania Temperatura podgrzanej wody, dostarczanej przez pompę ciepła do systemu grzewczego. Im niższa jest temperatura zewnętrzna, tym wyższa staje się temperatura zasilania. Wymiennik ciepła Urządzenie, które przenosi energię cieplną z jednego czynnika do drugiego, nie mieszając ich. Inne przykłady wymienników ciepła to parowniki i skraplacze. Zaburzenia komfortu cieplnego Zaburzenia komfortu cieplnego to niepożądane zmiany temperatury CWU/ pomieszczenia, np. jeśli temperatura CWU jest zbyt niska lub temperatura pomieszczenia nie jest na żądanym poziomie. Zaburzenie komfortu oznacza czasami usterkę w pompie ciepła. W większości przypadków, pompa ciepła wykrywa zakłócenia w pracy i informuje o nich za pomocą alarmów oraz instrukcji na wyświetlaczu. 22 Rozdział 5 Słowniczek

23 6 Indeks A Alarm, 16 D Dane instalacyjne, 4 Dane techniczne, 20 Działanie modułu wentylacyjnego, 12 I Informacje kontaktowe, 8 K Konserwacja, 13 Przeglądy okresowe, 13 N Doskonały wybór, 10 Numer seryjny, 7 P Przeglądy okresowe, 13 S Słowniczek, 21 System grzewczy serce budynku, 11 U Usuwanie usterek, 18 W Ważne informacje, 4 Dane instalacyjne, 4 Informacje kontaktowe, 8 Doskonały wybór, 10 Numer seryjny, 7 Z Zaburzenia komfortu cieplnego, 16 Alarm, 16 Usuwanie usterek, 18 Zarządzanie alarmami, 16 Zarządzanie alarmami, 16 Rozdział 6 Indeks 23

24

25

26

27

28 WS name: -Gemensamt WS version: a129 (working edition) Publish date: :32 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE Markaryd info@nibe.se
