Pompy ciepła powietrze woda serii T-CAP, czyli stała wydajność grzewcza do temperatury zewnętrznej -15stC.

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Pompy ciepła powietrze woda serii T-CAP, czyli stała wydajność grzewcza do temperatury zewnętrznej -15stC."

Anna Mikołajczyk
7 lat temu
Przeglądów:

1 28/10/2013 Pompy ciepła powietrze woda serii T-CAP, czyli stała wydajność grzewcza do temperatury zewnętrznej -15stC. 1

2 Typoszereg pomp ciepła PANASONIC: Seria pomp ciepła HT (High Temperature) umożliwia produkcję wody o temperaturze 65stC, stanowi to doskonałą alternatywę dla istniejących kotłów grzewczych. Seria pomp ciepła T-CAP (Total Capacity) utrzymuje stałą wydajność grzewczą do temp. -15stC. Seria pomp ciepła Wysokowydajnych o współczynniku efektywności grzewczej COP = 5 i szerokim typoszeregu wydajności 2

3 Układ chłodniczy w serii T-cap: Gaz LP R410A Woda Gaz LP Gas HP Gaz HP Gaz HP Wymiennik freon/powietrze (Parownik) Gaz LP Zwiększona wydajność przy odparowaniu w niskich temperaturach 100% ciecz LP Bypass EZR Ciecz LP Sprężarka Gaz LP Zbiornik Ciecz HP Wymiennik freon/woda (Skraplacz) Główny EZR Ciecz LP Bypass Dochładzacz Zewnętrzna rura Czynnik o niskiej temperaturze (2 fazy) Wewnętrzna rura (Przewodzenie ciepła) Czynnik o wysokiej temperaturze (Ciecz) 3

4 Zasada działania serii T-cap: r a B ie n ie n iś C Dochłodzenie Wydajność grzewcza HP 4 5 Normalny układ 3 1 do 2: Czynnik odparowuje: ciśnienie oraz temperatura się nie zmieniają, natomiast rośnie entalpia (pobierane jest ciepło). Ciecz odbiera i akumuluje ciepło z powietrza. Na wejściu do parownika: Mix cieczy i pary Na wyjściu z parownika: Przegrzana para o niskim ciśnieniu. 2 do 3: Proces sprężania LP 1 2 Sprężanie Zwiększona wydajność parowania Wydajność chłodnicza Praca sprężania Entalpia kj/kg 4 to 5: Dochłodzenie cieczy w dochładzaczu. 5 to 1: Element rozprężny (nagłe obniżenie ciśnienia) część cieczy odparowuje. Na wejściu: ciecz o wysokim ciśnieniu Na wyjściu: Mix cieczy i pary o niskim ciśnieniu Powrót 1 do 2 3 do 4: Czynnik skrapla się: ciśnienie się nie zmienia, proces zachodzi w wysokiej temperaturze umożliwiającej oddanie ciepła do wody w instalacji, która będzie ogrzana (entalpia maleje). Na wejściu: para o wysokiej temperaturze i ciśnieniu. Na wyjściu: ciecz o wysokiej temperaturze i ciśnieniu. 4

5 Podwójny wymiennik: Układ chłodniczy w serii T-cap wyposażony jest w dochładzacz, który schładza czynnik w postaci cieczy wychodzącej ze skraplacza. Ponadto, jednostka 9kW T-Cap posiada powiększony wymiennik z dwoma wentylatorami. Takie przewymiarowanie w korzystny sposób wpływa na wydajność urządzenia. Przewymiarowanie wymiennika oraz zastosowanie dochładzacza umożliwia utrzymanie stałej wydajności grzewczej do -15stC na zewnątrz. Podwójny wentylator Agregat T-Cap 9KW 5

6 Porównanie pompy ciepła T-CAP ze standardową pompą ciepła powietrze/woda (9 kw) WH-SDF09C6E5 WH-SXF09D6E5 Krzywe wydajności grzewczej w funkcji temperatury zewnętrznej dla standardowych urządzeń (po lewej) i serii T-CAP (po prawej). Poszczególne kolory oznaczają temperatury wody na zasilaniu obiegu grzewczego. 6 6

7 Porównanie pompy ciepła T-cap ze standardową pompą ciepła powietrze/woda (9,12 kw) WH-SDF12C6E5 WH-SXF09D6E5 Przykładowo dla zapotrzebowania na ciepło dla domu w ilości 9 kw (T wody = 45stC), seria T-CAP będzie wymagała uruchomienia dodatkowej grzałki elektrycznej przy temperaturze zewnętrznych poniżej -15stC, seria standardowa o większej wydajności nominalnej (12 kw) przy temperaturze zewnętrznej poniżej -8stC. 7 7

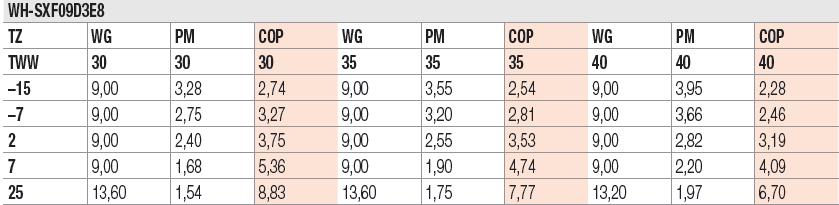

8 Wydajności grzewcze dla modelu: T-Cap 9kW COP dla modelu T-CAP 9 kw (dla temperatury zewnętrznej -15stC i temperaturze wody na zasilaniu instalacji 35stC) wynosi 2,54. 8

9 28/10/2013 Ekonomiczne COP 9

10 10

: 20stC Rok budowy: 1995 ( Zbiornik CWU: 200l (50stC) Ilość osób: 4os Cena za kwh: 55 groszy Pompa

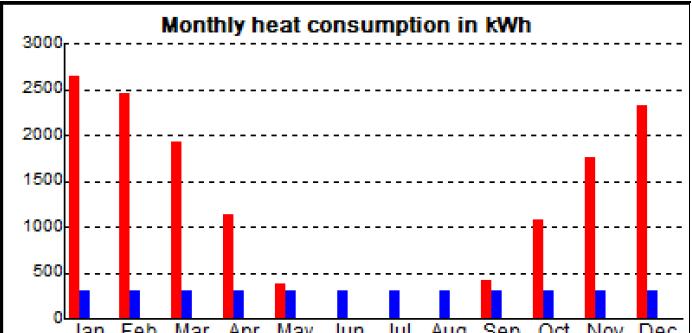

11 Przykładowy dom 150m2 w Warszawie: Podstawowe dane: Lokalizacja: Warszawa (-20stC) Typ instalacji: podłogowa (35stC) Temp. wewn.: 20stC Rok budowy: 1995 ( Zbiornik CWU: 200l (50stC) Ilość osób: 4os Cena za kwh: 55 groszy Pompa ciepła: 9kW T-CAP Wyniki: Roczne koszty zużycia energii elektrycznej: 3069 PLN Ogrzewanie: 1814 PLN C.W.U.: 756 PLN Pompa obiegowa: 499 PLN Średnie roczne COP = 3,7 11

12 28/10/2013 Dziękuję za uwagę 12
