X-Sign Basic Podręcznik użytkownika

Transkrypt

1 X-Sign Basic Podręcznik użytkownika

2 Prawa autorskie Copyright 2015 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie, przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania tej publikacji, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation. Wszelkie pozostałe logo, produkty lub nazwy firmy, o których wspomniano w niniejszym podręczniku mogą być zarejestrowanymi znakami handlowymi lub prawami autorskimi właściwych firm i są wykorzystywane tylko w celach informacyjnych. Zrzeczenie się odpowiedzialności Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Firma BenQ Corporation nie podejmuje zobowiązań prawnych, ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Niniejszy podręcznik użytkownika ma zawierać najbardziej aktualne i najdokładniejsze informacje dla klientów, a zatem jego cała zawartość może od czasu do czasu podlegać zmianom bez wcześniejszego powiadomienia. Najnowszą wersję niniejszego podręcznika można znaleźć w witrynie 2

3 Spis treści BenQ X-Sign Basic... 4 BenQ X-Sign Designer... 4 Instalacja... 4 Uruchamianie programu... 4 Uruchamianie nowego szablonu....7 Uruchamianie z istniejącymi wcześniej szablonami Ustawianie właściwości sceny... 8 Ustawianie właściwości obszaru... 9 Dodawanie ustawienia tekstu... 9 Dodawanie ustawień obrazów Dodawanie ustawień plików wideo Dodawanie ustawienia czasu Dodawanie kodu QR Wyświetlanie podglądu szablonu Generowanie zadania BenQ X-Sign Player Instalacja Uruchamianie programu /2/15 3

4 BenQ X-Sign Basic Zaprojektowany po to, by ułatwić użytkownikom interaktywnych ekranów płaskich oraz systemów informacyjno-reklamowych firmy BenQ lepsze wykorzystanie sprzętu, oprogramowanie BenQ X-Sign Basic obejmuje aplikację BenQ X-Sign Designer do przygotowywania treści i harmonogramów oraz aplikację BenQ X-Sign Player do wykonywania zadań generowanych przez użytkowników zainstalowanych na odtwarzaczu multimedialnym poniżej obszaru informacyjno-reklamowego. BenQ X-Sign Designer Ta aplikacja jest zgodna z systemami operacyjnymi Windows 7 i Windows 8 firmy Microsoft. Zaleca się korzystanie z aplikacji na hoście pracującym przynajmniej z jednym procesorem z wieloma rdzeniami 2,7 Ghz typu Intel Core 2 lub nowszym i przynajmniej z 2 GB pamięci RAM. Instalacja 1. Na hoście, którego chcesz użyć jako projektanta zadań, uruchom instalator programu, aby rozpocząć proces instalacji aplikacji X-Sign Basic Designer. 2. Aby zmienić folder domyślny w celu zainstalowania programu, kliknij przycisk Przeglądaj i wybierz foldery. Kliknij przycisk Dalej, aby rozpocząć instalację. Uruchamianie programu Po zakończeniu instalacji można uruchomić program według ścieżki Start > BenQ > X-Sign Designer > X-Sign Designer. Można kliknąć ikonę na pulpicie. 4 BenQ X-Sign Basic

5 Po uruchomieniu programu powinno być widoczne okno programu, jak przedstawiono poniżej obszar roboczy Menu Element Opis 1. Plik Nowe Uruchamia nowy szablon. Otwórz Otwiera zapisany szablon. Szybkie tworzenie Uruchamia z istniejącymi wcześniej szablonami. Zapisz Zapisuje bieżący szablon. Zapisz wszystko Zapisuje wszystkie szablony w obszarze roboczym. Podgląd szablonu Emuluje bieżący szablon. Importuj szablon Importuje szablon innych. Eksportuj szablon Eksportuje bieżący szablon do innych. Zakończ Powoduje wyjście z programu. BenQ X-Sign Designer 5

6 2. Edytuj Cofnij Unieważnia ostatnie działanie. Ponów Weryfikuje ostatnie unieważnione działanie. Wytnij Przycina wybrany obiekt. Kopiuj Duplikuje wybrany obiekt. Wklej Dołącza wybrany obiekt. Usuń Wymazuje wybrany obiekt. Wybierz wszystko Wybiera wszystkie obiekty bieżącego szablonu w obszarze roboczym. 3. Wyświetl Powiększ Powiększa bieżący szablon w celu uzyskania zbliżenia. Pomniejsz Zmniejsza bieżący szablon w celu uzyskania ogólnej perspektywy. Dopasuj do okna Reguluje bieżący szablon, aby umożliwić dopasowanie w oknie programu. Rzeczywisty rozmiar Pokaż siatkę Okno właściwości Dopasowuje bieżący szablon do rozmiaru rzeczywistego. Ujawnia siatki w celu łatwego pomiaru. Wykorzystuje obiekty ustawień w celu dopasowania. Język Zmienia język wyświetlania. 4. Wyrównaj Wyrównanie do Wyrównuje obiekty w lewo. lewej Wyrównanie do Wyrównuje obiekty w prawo. prawej Wyśrodkowanie w Wyśrodkowuje obiekty w poziomie. poziomie Wyrównanie do Wyrównuje obiekty w górę. góry Wyrównanie do Wyrównuje obiekty w dół. dołu Wyśrodkowanie w Wyśrodkowuje obiekty w pionie. pionie Zrównoważone w Wyrównuje odstępy między obiektami w poziomie. poziomie Zrównoważone w Wyrównuje odstępy między obiektami w pionie. pionie 5. Pomoc Informacje Informacje na temat bieżącej wersji programu. Szybki start Instrukcja szybkiego startu do operacji utworzenia. 6 BenQ X-Sign Designer

7 Uruchamianie nowego szablonu. 1. Kliknij przycisk w lewym górnym rogu okna programu lub postępuj zgodnie ze ścieżką, Plik > Nowe, zostanie wyświetlone nowe okno właściwości szablonu, jak przedstawiono poniżej. 2. W oknie właściwości szablonu można wybrać rozdzielczość z listy rozwijanej wyrażoną w pikselach o szerokości i wysokości nowego szablonu. Nadaj nazwę nowemu szablonowi, wybierz folder do jego przechowywania i kliknij przycisk OK, aby rozpocząć tworzenie szablonu. Dostępne rozdzielczości szablonu: Orientacja pozioma: 1920x1080, 1920x358, 1920x538 Orientacja pionowa: 1080x1920, 358x1920, 538x1920 Swobodny: inne Uruchamianie z istniejącymi wcześniej szablonami. 1. Kliknij przycisk w lewym górnym rogu okna programu lub postępuj zgodnie ze ścieżką, Plik > Szybkie tworzenie, zostanie wyświetlone okno zawierające różne istniejące wcześniej szablony w różnych rozdzielczościach, jak przedstawiono poniżej. BenQ X-Sign Designer 7

8 2. Wybierz rozdzielczość i odpowiedni istniejący wcześniej szablon w oknie właściwości szablonu, zanim klikniesz przycisk OK. 3. Nadaj nazwę nowemu szablonowi, wybierz folder do jego przechowywania i kliknij przycisk OK, aby rozpocząć tworzenie szablonu. Możesz zmienić tło istniejącego wcześniej szablonu, klikając najpierw w obszarze roboczym między szablonem a linijką, a następnie klikając pole obok opcji Tło w oknie Właściwości sceny, aby przypisać ścieżkę odpowiedniego obrazu tła lub ustawić jego określony kolor. Ustawianie właściwości sceny W prawym dolnym rogu okna programu można: nadać nazwę scenie, klikając pole Nazwa i wprowadzając nazwę; nadać nazwę autora, klikając pole Autor; 8 BenQ X-Sign Designer

9 wybrać efekt do wprowadzania z listy rozwijanej z prawej strony opcji Wprowadź efekt; zdecydować, jak długo efekt będzie obowiązywać, wprowadzając numer z prawej strony opcji Czas trwania opcji Wprowadź efekt; zdecydować, jak długo praca będzie trwała, wprowadzając liczbę z prawej strony opcji Czas trwania; zdecydować, jak długo praca będzie wstrzymana przed wyjściem, wprowadzając liczbę z prawej strony opcji Opóźnienie czasu trwania do zakończenia; ustawić określony kolor tła lub wybrać swój własny obraz z listy rozwijanej z prawej strony opcji Tło. Ustawianie właściwości obszaru Za każdym razem gdy dodajesz nowy obiekt lub wybierasz obiekt w scenie, powinien on być w czerwonej ramce, a w prawym dolnym rogu okna programu powinno być widoczne okno właściwości obszaru. Można ustawić rozmiar lub pozycję obszaru, przeciągając linię lub punkt ramki lub można nadać nazwę obszarowi, klikając pole Nazwa i wprowadzając nazwę; dostosować szerokość obszaru, klikając pole Szerokość i wprowadzając szerokość; dostosować wysokość obszaru, klikając pole Wysokość i wprowadzając wysokość; ustaw współrzędne obszaru, wprowadzając wartości z prawej strony opcji X i Y; ustaw głębokość warstwy swojego obszaru, wprowadzając wartość z prawej strony opcji warstwa. Im wyższa wartość, tym bardziej obszar będzie wysunięty do przodu. zaznaczyć pole Always repeat (Zawsze powtarzaj), aby ustawić pętlę nieskończoną lub ustawić częstotliwość odtwarzanego obszaru, wprowadzając wartość z prawej strony opcji Powtórne liczenie, wyłączając ustawienia czasu. Dodawanie ustawienia tekstu Należy zwrócić uwagę, że niektóre przyciski na górze okna programu nie są już wyszarzone i nie można ich używać. BenQ X-Sign Designer 9

10 1. Kliknij ikonę, aby dodać ustawienie tekstu. Można przeciągnąć ustawienie tekstu w dowolne miejsce szablonu. Aby dodać więcej ustawień tekstu, kliknij ikonę i dodaj. Aby włączyć funkcje edycji, np. wycinania, kopiowania, wklejania lub usuwania, kliknij odpowiednio,, lub. 2. W oknie Sterowanie karuzelą można dodać tyle fraz do ustawienia tekstu, ile się chce i każda fraza może być odtwarzana za pomocą funkcji sterowania karuzelą. Można przeciągnąć dodane frazy, aby ustalić ich kolejność. Frazy można również usunąć tutaj. 3. Aby edytować frazę, kliknij frazę w oknie Sterowanie karuzelą. Następnie, edytuj frazę w polu znajdującym się po prawej stronie opcji Treść tekstu w oknie Właściwość tekstu, jak przedstawiono poniżej. Poniżej można ustawić właściwości frazy. 4. Zmień zawartość, ustawienia, wartości poszczególnych właściwości, klikając pola po ich prawej stronie. W przypadku ustawienia koloru czcionki frazy na biały tekst frazy w oknie sterowania karuzelą nie będzie widoczny. Jednak w ramach przypomnienia w przypadku wybrania fraza będzie w szarej ramce. 10 BenQ X-Sign Designer

11 Dodawanie ustawień obrazów Obsługiwane formaty plików: JPEG, PNG, JPG 1. Kliknij ikonę, aby dodać ustawienie obrazów. Zostanie wyświetlony monit o wybranie obrazu do wstawienia obok okna Eksploratora plików. Można przeciągnąć ustawienie obrazów w dowolne miejsce szablonu. Aby dodać więcej ustawień obrazów, kliknij ikonę i je dodaj. Aby włączyć funkcje edycji, np. wycinania, kopiowania, wklejania lub usuwania, kliknij odpowiednio ikonę,,, lub. 2. W oknie Sterowanie karuzelą można dodać tyle obrazów do ustawień obrazów, ile się chce i każdy pojedynczy obraz można odtwarzać na zmianę. Tutaj można przeciągnąć dodane obrazy, aby ustalić ich kolejność. Tutaj można również usunąć obrazy. 3. Poniżej można ustawić właściwości poszczególnych obrazów. 4. Zmień zawartość, ustawienia, wartości poszczególnych właściwości, klikając pola po ich prawej stronie. BenQ X-Sign Designer 11

12 Dodawanie ustawień plików wideo Obsługiwane formaty plików: MP4, AVI 1. Kliknij ikonę, aby dodać ustawienia plików wideo. Zostanie wyświetlony monit o wybranie kopii pliku wideo do wstawienia do szablonu obok okna Eksploratora plików. Można przeciągnąć ustawienia plików wideo w dowolne miejsce szablonu. Aby włączyć funkcje edycji, takie jak wycinanie, kopiowanie, wklejanie lub usuwanie, kliknij odpowiednio ikonę,, lub. Jednorazowo można dodać do szablonu tylko jedno ustawienie plików wideo. 2. W oknie Sterowanie karuzelą można dodać tyle kopii plików ustawień wideo, ile się chce i każdą kopię pliku wideo można odtwarzać na zmianę. Tutaj można przeciągnąć dodane kopie plików wideo, aby ustalić ich kolejność. Kopie plików wideo można również usunąć tutaj. 3. Poniżej można ustawić właściwości poszczególnych kopii plików wideo. 12 BenQ X-Sign Designer

13 Dodawanie ustawienia czasu 1. Kliknij ikonę, aby dodać ustawienie czasu. Można przeciągnąć ustawienie czasu w dowolne miejsce szablonu. Aby dodać więcej ustawień czasu, kliknij ikonę i dodaj. Aby włączyć funkcje edycji, np. wycinania, kopiowania, wklejania lub usuwania, kliknij odpowiednio,, lub. 2. W oknie Sterowanie karuzelą do ustawienia czasu można dodać tylko jedną frazę czasu. Frazy czasu można również usunąć tutaj. Jeśli chcesz wprowadzić zmiany w frazach czasu, np. oddzielić datę i godzinę, musisz w tym celu użyć dwóch ustawień czasu lub większej ich liczby. 3. Poniżej można ustawić właściwości poszczególnych fraz czasu. BenQ X-Sign Designer 13

14 Dodawanie kodu QR 1. Kliknij ikonę, aby dodać kod QR, a następnie zostanie wyświetlony monit o wprowadzenie adresu URL odpowiadającego kodowi QR. 2. Aby dodać więcej kodów QR, kliknij ikonę i dodaj kody. Możesz przeciągnąć kod QR w dowolne miejsce szablonu. Aby włączyć funkcje edycji, takie jak wycinanie, kopiowanie, wklejanie lub usuwanie, kliknij odpowiednio ikonę,, lub. Każdy dodany kod QR ma swoje własne sterowanie karuzelą, więc może być zarządzany niezależnie od pozostałych. Wyświetlanie podglądu szablonu Jeśli chcesz wyświetlić podgląd wyniku zaprojektowanego szablonu, możesz kliknąć ikonę. Po prostu naciśnij klawisz ESC na klawiaturze, jeśli tylko chcesz wyłączyć podgląd. 14 BenQ X-Sign Designer

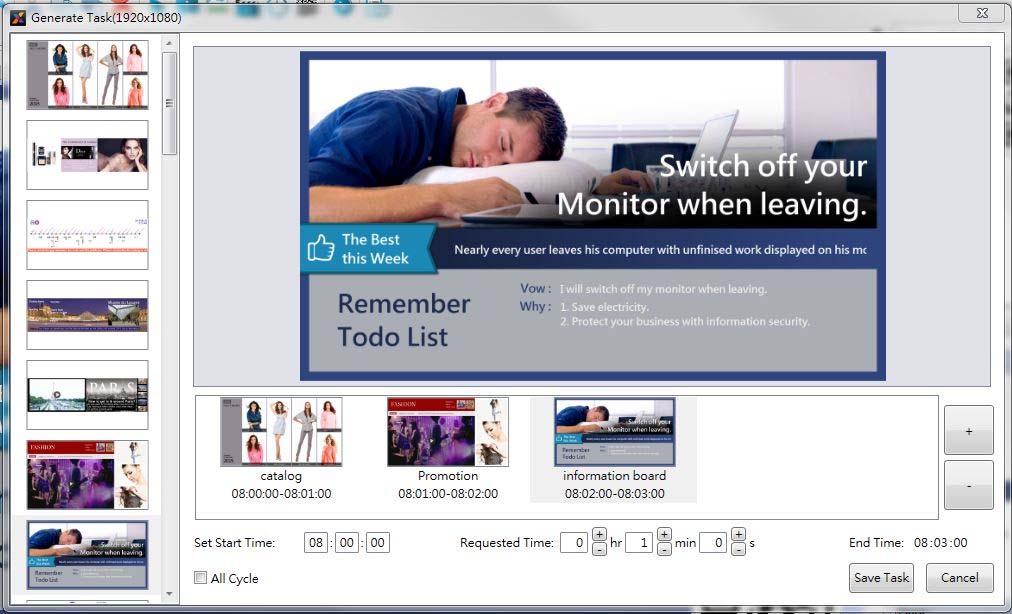

15 Generowanie zadania 1. Jeśli w szablonach nie mają być już wprowadzane zmiany, możesz kliknąć ikonę, aby wygenerować zadanie obejmujące wszystkie szablony wybrane do wyświetlania, klikając przycisk. Zostanie wyświetlony monit o wybranie szablonu w oknie Eksploratora plików. 2. Możesz ustawić, o której godzinie zostaną rozpoczęte poszczególne zadania w oknie Ustawianie godziny rozpoczęcia zadania, jak długo będą trwały poszczególne zadania w oknie Żądany czas, a godzina zakończenia zadania będzie widoczna w oknie Godzina zakończenia. Ponadto możesz zaznaczyć pole wyboru All Cycle (Cały cykl), aby zadanie mogło być wykonywane bez przerwy, jeśli istnieje taka potrzeba i wszystkie pola powiązane z czasem będą wyszarzone. Po dodaniu wszystkich potrzebnych szablonów kliknij przycisk Zapisz zadanie i zapisz zadanie. Pojawi się monit o wybranie miejsca przechowywania wygenerowanego zadania, jak przedstawiono poniżej i po kliknięciu przycisku Zapisz zostanie wyświetlony pasek postępu generowania. 3. Teraz możesz skopiować wygenerowane zadanie do katalogu głównego na dysku przewijania, aby wykonać wygenerowane zadanie przy użyciu odtwarzacza BenQ X-Sign Player. BenQ X-Sign Designer 15

16 BenQ X-Sign Player Ta aplikacja jest zgodna z systemami operacyjnymi Windows 7, Windows 7 Embedded i Windows 8 firmy Microsoft. Zaleca się używanie aplikacji na hoście z kartą graficzną obsługiwaną przez interfejs OpenGL 1.5 lub nowszy oraz dysponującym przynajmniej 128 GB wolnej przestrzeni na dysku twardym. Zaleca się dwa razy tyle przestrzeni, ile wynosi całkowity rozmiar wygenerowanych zadań do odtworzenia. Instalacja 1. Na hoście, którego chcesz użyć jako odtwarzacza zadań, uruchom instalator programu i rozpocznij proces instalacji aplikacji X-Sign Basic Player. 2. Aby zmienić folder domyślny w celu zainstalowania programu, kliknij przycisk Przeglądaj i wybierz foldery. Kliknij przycisk Dalej, aby rozpocząć instalację. Uruchamianie programu Po zakończeniu instalacji można uruchomić program według ścieżki, Start > BenQ > X-Sign Player > X-Sign Player. Można kliknąć ikonę na pulpicie. Aby umożliwić uruchomienie programu po raz pierwszy, zostanie wyświetlony monit o wprowadzenie zestawu kodów sprawdzania poprawności. Po uruchomieniu programu powinien być widoczny ekran, jak przedstawiono poniżej. Naciśnij klawisz F3, aby wybrać plik zadania (.bdp) lub włóż dysk przewijania zawierający jedno wygenerowane zadanie do portu USB hosta i zadanie zostanie wykonane automatycznie według harmonogramów. Po prostu naciśnij klawisz ESC na klawiaturze, jeśli tylko chcesz zatrzymać wyświetlanie. 16 BenQ X-Sign Player

17 Używaj terminala wyświetlania odpowiedniego do rozdzielczości zadań i uzyskaj optymalną jakość wyświetlania. Tylko dysk przewijania z jednym wygenerowanym zadaniem zostanie uruchomiony automatycznie. Dysk przewijania z wieloma wygenerowanymi zadaniami będzie wybierany przez naciśnięcie klawisza F3 i będzie uruchamiany ręcznie. BenQ X-Sign Player 17
