1 INSTRUKCJA OBSŁUGI LampScan Nr produktu Strona 1 z 14

2 Wymagania systemowe Pentium 43GHz lub podobny AMD-CPU 1 GB RAM 300MB wolnego miejsca na dysku twardym Windows XP SP3, Windows Vista, Windows 7(32/64Bit) Zakres dostawy Urządzenie Zasilacz Kabel USB Instrukcja obsługi/oprogramowanie Widok urządzenia Regulowane ramię Wł./wył. ustawianie barwy światła i jasności Strona 2 z 14

3 Urządzenie LampScan może być stosowane do różnych celów: Oświetlanie Podłączanie i ładowanie telefonów komórkowych i urządzeń USB Skanowanie Kamera internetowa o wysokiej rozdzielczości Strona 3 z 14

Dzięki własnemu zasilaniu w energię elektryczną można ładować także urządzenia o wysokim prądzie ładowania, niezależnie od komputera PC.

wyłączyć oświetlenie. Ustawianie barwy światła Nacisnąć przycisk wł./wył. w rytmie 1 sekundy. Każde naciśnięcie zmienia barwę światła.

Uruchomienie Pierwsze uruchomienie Instalacja oprogramowania Włożyć do napędu CD załączony do zestawu dysk CD i rozpocząć instalację klikając na plik NimoDoc.exe znajdujący się na dysku CD.

4 Dzięki własnemu zasilaniu w energię elektryczną można ładować także urządzenia o wysokim prądzie ładowania, niezależnie od komputera PC. Oświetlenie działa tylko wtedy, gdy wtykowy zasilacz sieciowy jest podłączony do urządzenia. Włączanie/wyłączanie urządzenia Przytrzymać wciśnięty przez 2 sekundy przycisk wł./wył., aby włączyć wzgl. wyłączyć oświetlenie. Ustawianie barwy światła Nacisnąć przycisk wł./wył. w rytmie 1 sekundy. Każde naciśnięcie zmienia barwę światła. Ustawianie jasności Kliknąć dwa razy, aby ustawić jeden z trzech poziomów jasności. Uruchomienie Pierwsze uruchomienie Instalacja oprogramowania Włożyć do napędu CD załączony do zestawu dysk CD i rozpocząć instalację klikając na plik NimoDoc.exe znajdujący się na dysku CD. Ze względu na aktualizację nazwa może nieznacznie się różnić. Włączy się asystent, który poprowadzi Państwa przez proces instalacji. własnych potrzeb. W każdej chwili można przerwać instalację. Wybrać German dla języka niemieckiego i nacisnąć na Dalej. Kliknąć na Dalej. Potwierdzić postanowienia licencyjne i kliknąć na Dalej. Przejąć ścieżkę instalacyjną lub dostosować ustawienia ścieżki do Strona 4 z 14

5 Kliknąć na Dalej. Instalacja rozpocznie się po kliknięciu na Instaluj. Instalacja została zakończona. Kliknąć na Zakończ. Podczas pierwszego uruchamiania oprogramowania zostaną Państwo poproszeni o podanie klucza. Znajduje się ona na dysku CD lub na jego opakowaniu. Wprowadzone dane potwierdzić klikając OK. Podczas uruchamiania oprogramowania, zależenie od wersji systemu Windows, otrzymają Państwo informację, że program chce wprowadzić zmiany w Państwa komputerze. Jest to wskazówka dotycząca bezpieczeństwa systemu operacyjnego Strona 5 z 14

6 zapobiegająca instalowaniu nieautoryzowanego oprogramowania. Potwierdzić klikając na Tak. Przygotowanie skanowania Podłączyć urządzenie LampScan do wtykowego zasilacza sieciowego oraz złącza USB komputera. Uruchomić oprogramowanie NimoScan na pulpicie. Obiekt, który ma zostać zeskanowany położyć na równym podłożu. Ustawić kamerę nad obiektem. Ekran zostanie podzielony na trzy części: A Pasek nawigacji Zapewnia szybki dostęp do Skanowania, dostosowywania wideo Eksportowania do formatu RTF, PDF, TIFF Drukowania i ustawień wyświetlania. B Obszar roboczy. Przedstawia katalogi na komputerze. C Okno przeglądarki aktualnego katalogu. Sposób przedstawiania przełącza się w ustawieniach wyświetlania. Strona 6 z 14

Podgląd pokaz slajdów D Okno podglądu E Pasek obróbki Obrót w kierunku przeciwnym do

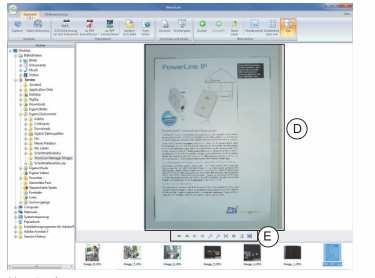

7 Okno przeglądarki Stosownie do ustawień wyświetlania dostępny jest podgląd pokaz slajdów, widok szczegółowy lub widok miniatur. Podgląd pokaz slajdów D Okno podglądu E Pasek obróbki Obrót w kierunku przeciwnym do ruchu wskazówek zegara Obrót zgodnie z ruchem wskazówek zegara Poprzedni plik Kolejny plik Zmniejsz Powiększ Widok pełnoekranowy Strona 7 z 14

Wyświetlanie standardowe Rozpoznanie pisma (OCR) do formatu RTF Rozpoznanie pisma (OCR) do formatu Word Ustawienia pokazu slajdów Kliknąć na Dia, aby zmienić ustawienia slajdów.

8 Wyświetlanie standardowe Rozpoznanie pisma (OCR) do formatu RTF Rozpoznanie pisma (OCR) do formatu Word Ustawienia pokazu slajdów Kliknąć na Dia, aby zmienić ustawienia slajdów. Widok miniatur (Thumbnail) Wszystkie obrazy zostaną przedstawione jako miniatury. Widok szczegółowy Wyświetlanie miniatur wraz z nazwą pliku, rozmiarem, typem, datą utworzenia oraz rozmiarem obrazu. Strona 8 z 14

9 Skanowanie (Capture) Aby rozpocząć proces skanowania kliknąć na pasek Capture. W kolejny oknie widać podgląd obrazu. W celu obróbki zdjęcia można ustawić różne parametry: Ogólne Nazwa urządzenia: Zmiana jest konieczna tylko wtedy, gdy podłączono kilka urządzeń. Obszar: Maks., kwadrat lub wybór indywidualny Strona 9 z 14

10 Rozmiar: Ustawienie niezbędnej rozdzielczości. Ustawienia obrazu: Typ pliku: JPG, TIFF lub PDF. Ustawienia kolorów: Kolor, czarno-biały lub odcienie szarości. Jasność: Zwiększanie lub zmniejszanie jasności obrazu. Przeglądaj: Wybór katalogu skanowania Nazwa: W przypadku kilku skanów można wybrać nazwę + aktualny numer kolejny, bądź aktualną datę. Pasek obróbki: Rejestruj: Rozpoczęcie skanowania. Rejestruj stos: W krótkich odstępach czasu wykonuje zdjęcia. Poszczególne skany zostaną ponumerowane. Obracanie i powiększanie obrazu. Auto Align Text: Obraz zostanie automatycznie wyrównany. Zaawansowane OCR: Proszę zaznaczyć, jeżeli ma zostać wykonane rozpoznanie tekstu. Język: Wybór języka rozpoznawania Redukcja błędnego oświetlenia Zwiększanie kontrastu czerni/bieli w pliku PDF. Tryb Fokus. To ustawienie nie jest aktywne dla tego modelu urządzenia, ponieważ posiada ono opcję Fix-Fokus. Obszar: Maks. Wybrać obszar maks., jeżeli mają być skanowane obiekty lub dokumenty większe niż A4. Dokładny rozmiar zależy od odległości kamery od dokumentu. Kwadrat. Wybrać opcję Kwadrat, jeżeli pod kamerą umieszczono kwadratowy dokument. Przeciągnąć mały kwadrat, znajdujący się w lewym górnym rogu, odpowiednio nad obraz. Strona 10 z 14

Wybór czterech punktów: Wybrać tę opcję, jeżeli dokument nie jest ułożony pod kątem prostym

Po kliknięciu na Rejestruj, dokument zostanie automatycznie wyprostowany przez

Rejestrowanie stosu Za pomocą opcji Rejestrowanie stosu można wykonywać zdjęcia jedno po

11 Wybór czterech punktów: Wybrać tę opcję, jeżeli dokument nie jest ułożony pod kątem prostym pod kamerą. Zaznaczyć cztery rogi dokumentu. Po kliknięciu na Rejestruj, dokument zostanie automatycznie wyprostowany przez oprogramowanie. Wynik będzie widoczny po prawej stronie na podglądzie. Rejestrowanie stosu Za pomocą opcji Rejestrowanie stosu można wykonywać zdjęcia jedno po drugim, bez konieczności ponownego uruchomienia programu skanowania. Proces odbywa się w trzech krokach. 1. Rozpocząć rejestrowanie stosu 2. Wykonać zdjęcie Strona 11 z 14

A Kamera tryb uruchomienia: On-line lub off-line, bezpośredni dostęp do strony Flickr B Widok na żywo z kamery w

12 3. Przejście do kolejnego zdjęcia. Tryb wideo Urządzenie Lampscan posiada tryb wideo, za pomocą którego może służyć jako kamera internetowa. A Kamera tryb uruchomienia: On-line lub off-line, bezpośredni dostęp do strony Flickr B Widok na żywo z kamery w aktualnej rozdzielczości, współczynnik kompresji i czas rejestrowania. C Pole przycisków Wykonanie zdjęcia, nagranie wideo Zwiększenie/zmniejszenie przedstawienia obrazu lub widok zwykły Widok pełnoekranowy Strona 12 z 14

13 Wybór urządzenia Mikrofon Ustawienia jakości Data/godzina wł.-wył. Rozpoznanie pisma OCR Kliknąć na górnym pasku na opcję rozpoznania OCR. W kolejnym oknie można dokonać różnych ustawień (od góry do dołu). Miejsce zapisu i nazwa stworzonego pliku Lista dostępnych zdjęć do rozpoznania OCR Język rozpoznawania Na koniec kliknąć na Eksportuj. Program powiązany z plikami o rozszerzeniu.rtf wyświetli wynik rozpoznania pisma. Ten sam sposób postępowania dotyczy także konwersji do formatu PDF i TIFF. Strona 13 z 14

14 Wysyłanie na adres Kliknąć na ten przycisk, jeżeli aktualny dokument ma zostać wysłany jako załącznik na adres . Udostępnij zdjęcie. Kliknąć na ten przycisk, jeżeli aktualny dokument ma zostać wysłany do strony Flickr. Strona 14 z 14
