Drzwi i ÿcianki przeciwpo arowe, nieizolowane SFB 2060, 3050

Transkrypt

1 H-8

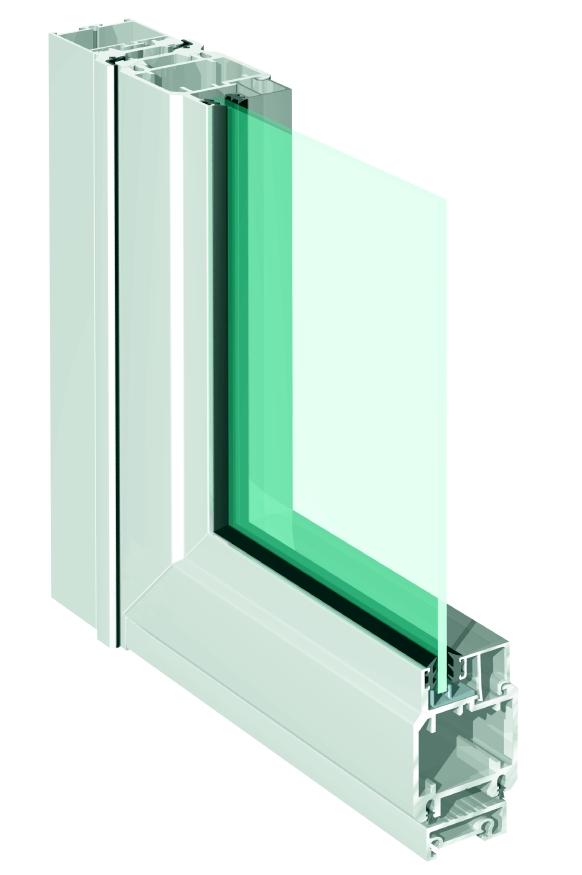

2 Drzwi i ÿcianki przeciwpo arowe, nieizolowane SFB 060, 3050 Konstrukcja systemu drzwi i ÿcianek ch SFB 060/3050 bazuje na nieizolowanych profilach aluminiowych. Rozwiåzanie zosta o opracowane z myÿlå o przegrodach ch wewnåtrz budynków. System ten mo e byç równie wykorzystywany na elementy zewnëtrzne w budynkach, w których nie så okreÿlone wymagania izolacyjnoÿci cieplnej. System drzwi ch zosta opracowany na bazie sprawdzonego podczas wielu lat u ytkowania, wyjåtkowo wytrzyma ego systemu SFB 060. G ëbokoÿç profili wynosi 60 mm. Listwy odbojowe w skrzydle i w oÿcie nicy så wymienne. Asortyment obejmuje profile drzwiowe przystosowane do instalacji zamków wåskich i szerokich. Profile ÿcianek så dostëpne w ró nych szerokoÿciach. System jest przystosowany do instalacji zarówno szyb, jak i wype nieæ. Dla uzyskania maksymalnej sztywnoÿci i wytrzyma oÿci, skrzyd o drzwiowe jest zawsze åczone na ucios we wszystkich czterech naro ach i skrëcane za pomocå odlewanych ciÿnieniowo z åczy naro nikowych. System drzwi i ÿcianek ch SFB 060/3050, posiada aprobatë Instytutu Techniki Budowlanej w klasie E 30 oraz E 30/EI 5 (AT /99). Aprobata dotyczy drzwi jednoi dwuskrzyd owych z naÿwietlem górnym lub bez oraz ÿcianek do wysokoÿci 3000 mm. Elementy mo na powlekaç, stosujåc anodowanie lub lakierowanie proszkowe, przy czym od wewnåtrz i na zewnåtrz mo na wykorzystywaç ró ne kolory i metody powlekania. Wykoæczenie powierzchni: patrz rozdzia J. H-9

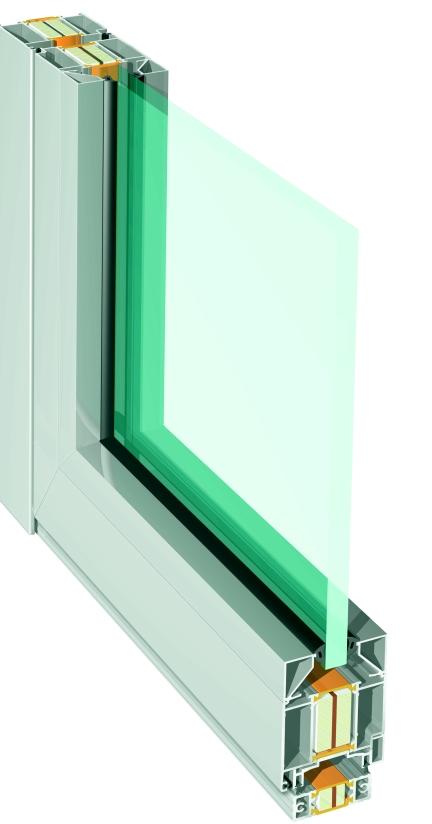

3 Drzwi i ÿcianki przeciwpo arowe izolowane SFB 074/3074 System drzwi i ÿcianek ch SFB 074/3074 zosta zaprojektowany do stosowania jako przegroda ogniowa w zewnëtrznych ÿcianach budynków, jednak dziëki uniwersalnej konstrukcji nadaje sië równie do stosowania w ÿcianach wewnëtrznych. Konstrukcja systemu bazuje na profilach naszego podstawowego systemu izolowanego - Thermo 74. Dziëki takiemu rozwiåzaniu mo emy zaoferowaç produkt o w aÿciwoÿci przegrody przeciwpo arowej a jednoczeÿnie charakteryzujåcy sië doskona ymi parametrami izolacyjnoÿci cieplnej. Profile så izolowane za pomocå przek adki termicznej ze wzmocnionego w óknem szklanym poliamidu o szerokoÿci 30 mm. Drzwi mogå byç jedno- lub dwuskrzyd owe. Istnieje wiele wariantów oszklenia i wype nieæ. ciany z drzwiami lub bez, mogå mieç wysokoÿç do 3500 mm i nieograniczonå d ugoÿç. Rozmieszczenie szyb i wype nieæ jest dowolne. Pionowe profile szkieletowe o g ëbokoÿci profilu 74 mm wykorzystywane så do produkcji ÿcianek o wysokoÿci do 300 mm. Powy ej 300 mm stosuje sië pionowe profile szkieletowe o g ëbokoÿci 06 mm. Listwy monta owe oszklenia elementów ch mogå byç proste lub ÿciëte (dziëki czemu uzyskujemy l ejszy wyglåd konstrukcji) przy czym szyba mo e byç umieszczona centralnie w przekroju. Elementy drzwiowe så dostëpne jako drzwi jedno- i dwuskrzyd owe z naÿwietlem górnym lub bez. Dostëpne så równie drzwi i ÿcianki dymoszczelne w klasie S 5. Szczegó y rozwiåzaæ - patrz str. H-7 Profile mo na powlekaç, stosujåc anodowanie lub lakierowanie proszkowe, przy czym od wewnåtrz i na zewnåtrz mo na wykorzystywaç ró ne kolory i metody powlekania. Wykoæczenie powierzchni: patrz rozdzia J. H-0

4 Elementy przeciwpo arowe E 30 SFB 060/3050 Aprobata Techniczna, AT /99 Specyfikacja System drzwiowy: SFB 060 System ÿcianek: SFB 3050 Profil skrzyd a drzwiowego: Profil wåski/szeroki Maks 385 Zawiasy: zawiasy 3-ramienne/drzwi Mechanizm zamykajåcy: Samozamykacz do drzwi ch Maks 3000 Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy nierdzewnej/ blachy emaliowanej Maks 385 Warianty oszklenia: Szyba zbrojona 6 mm Pyran 6 mm Pyrodur 7 mm Szyba zespolona mm z szybå zbrojonå 6 mm Szyba zespolona 30 mm z szybå zbrojonå 6 mm wewnåtrz Pyrostop 5 mm Pyrobelite 7 mm Pyrobel mm Maks 3000 Zamek: Zamek zapadkowy z klamkå Maks 00 Maks 00 Maks 00 Maks 385 Maks 00 Warianty progu: z uszczelkå szczotkowå z uszczelkå przylgowå z 0 mm szczelinå miëdzy pod ogå a skrzyd em drzwiowym bez progu Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System Maks 3000 Maks 00 Maks 00 Maks 00 Maks 00 H-

5 Elementy przeciwpo arowe E 30/EI 5 SFB 060/3050 Aprobata Techniczna, AT /99 Specyfikacja System drzwiowy: SFB 060 System ÿcianek: SFB 3050 Profil skrzyd a drzwiowego: Profil wåski/szeroki Maks 385 Zawiasy: zawiasy 3-ramienne/drzwi Mechanizm zamykajåcy: Samozamykacz do drzwi ch Maks 3000 Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy nierdzewnej/ blachy emaliowanej Maks 385 Warianty oszklenia: Pyrostop 5 mm Pyrobel mm Zamek: Zamek zapadkowy z klamkå Warianty progu: z uszczelkå szczotkowå z uszczelkå przylgowå z 0 mm szczelinå miëdzy pod ogå a skrzyd em drzwiowym bez progu Maks 00 Maks 00 Maks 00 Maks 385 Maks 00 Maks 3000 Maks 3000 Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System Maks 00 Maks 00 Maks 00 Maks 00 H-

6 Elementy przeciwpo arowe EI 30 SFB 074/3074 Aprobata Techniczna AT /000 Specyfikacja System drzwiowy: SFB 074 System ÿcianek: SFB 3074 Profil skrzyd a drzwiowego: Profil wåski/szeroki Zawiasy: zawiasy 3-ramienne/drzwi Maks 385 Mechanizm zamykajåcy: Samozamykacz do drzwi ch Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy nierdzewnej/ blachy emaliowanej Maks 3500 Szyby dla elementów zewnëtrznych: Pyrostop 30-0D, 8 mm Pyrobel 7, mm Pyrostop 30-5D, 3 mm Pyrobel 7, 3 mm Pyrobel 7, 35 mm Pyrostop 30-5D, 36 mm Contraflam 30-38, 38 mm Maks 385 Szyby dla elementów wewnëtrznych: Pyrostop 30-0D, 5 mm Pyranova EI 30 S, 6 mm Pyrobel 7, 7 mm Contraflam 30-, mm Contraflam 30-3, 3 mm Maks 3500 Maks 00 Maks 00 Maks 00 Maks 385 Maks 00 Zamek: Zamek zapadkowy z klamkå Warianty progu: z uszczelkå szczotkowå z uszczelkå przylgowå z 0 mm szczelinå miëdzy pod ogå a skrzyd em drzwiowym bez progu Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System Maks 3500 Maks 00 Maks 00 Maks 00 Maks 00 H-3

7 Elementy przeciwpo arowe E 60/EI 45 SFB 074/3074 Aprobata Techniczna, AT /000 Specyfikacja System drzwiowy: SFB 074 System ÿcianek: SFB 3074 Profil skrzyd a drzwiowego: Profil wåski/szeroki Maks 385 Zawiasy: zawiasy 3-ramienne/drzwi Mechanizm zamykajåcy: Samozamykacz do drzwi ch Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy nierdzewnej/ blachy emaliowanej Maks 3500 Szyby dla elementów zewnëtrznych: Pyrobel 5 mm Pyrobel 38 mm Pyrobel 43 mm Maks 385 Szyby dla elementów wewnëtrznych: Pyrobel mm Zamek: Zamek zapadkowy z klamkå Maks 3500 Warianty progu: z uszczelkå szczotkowå z uszczelkå przylgowå z 0 mm szczelinå miëdzy pod ogå a skrzyd em drzwiowym bez progu w wersji drzwi dymoszczelnych - automatyczna listwa uszczelniajåca Maks 00 Maks 00 Maks 00 Maks 385 Maks 00 Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System Maks 3500 Maks 00 Maks 00 Maks 00 Maks 00 H-4

8 Elementy przeciwpo arowe EI 60 SFB 074/3074 Aprobata Techniczna, AT /000 Specyfikacja System drzwiowy: SFB 074 System ÿcianek: SFB 3074 Profil skrzyd a drzwiowego: Profil wåski/szeroki Maks 385 Zawiasy: zawiasy 3-ramienne/drzwi Mechanizm zamykajåcy: Samozamykacz do drzwi ch Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy nierdzewnej/ blachy emaliowanej Maks 3500 Szyby dla elementów zewnëtrznych: Pyrostop 60-0,7 mm Pyrostop 60-0,43 mm Maks 385 Szyby dla elementów wewnëtrznych: Pyrostop 60-0, mm Zamek: Zamek zapadkowy z klamkå Warianty progu: z uszczelkå szczotkowå z uszczelkå przylgowå z 0 mm szczelinå miëdzy pod ogå a skrzyd em drzwiowym bez progu w wersji drzwi dymoszczelnych - automatyczna listwa uszczelniajåca Maks 3500 Maks 00 Maks 00 Maks 00 Maks 385 Maks 00 Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System Maks 3500 Maks 00 Maks 00 Maks 00 Maks 00 H-5

9 H-6

10 Drzwi i ÿcianki dymoszczelne S 5 SFB 074/3074 Aprobata Techniczna, AT /000 Specyfikacja System drzwiowy: SFB 074 System ÿcianek: SFB 3074 Profil skrzyd a drzwiowego: Zawiasy: Profil wåski/szeroki zawiasy 3-ramienne/drzwi Mechanizm zamykajåcy: Samozamykacz do drzwi ch System ÿcianek i drzwi ognioodpornych SFB 3074/074 dostëpny jest równie w wersji dymoszczelnej. Drzwi wyposa one så w opadajåcå listwë uszczelniajåcå. Uszczelnia ona z åcze skrzyd a drzwiowego i progu. Drzwi posiadajå specjalne komorowe uszczelki przymykowe wykonane z tworzywa silikonowego. Dziëki tym rozwiåzaniom drzwi i ÿcianki SFB 3074/074 spe niajå wymagania ognioodpornioÿci w klasie EI 30, EI 60, E 60/ EI 45 i jednoczeÿnie wymagania dymoszczelnoÿci w klasie S 5. W aÿciwoÿci te zosta y potwierdzone wynikami badaæ przeprowadzonych w Zak adzie Badaæ Ogniowych Instytutu Techniki Budowlanej w Warszawie. Wype nienia: Warstwa wierzchnia z blachy aluminiowej/blachy stalowej nierdzewnej/ blachy emaliowanej Szyby: dla elementów zewnëtrznych: Pyrostop mm Pyrostop mm Szyby: W zale noÿci od klasy ognioodpornoÿci. Specyfikacja oszklenia dla poszczególnych klas - patrz str. H-3, H-4, H-5. Zamek: Zamek zapadkowy z klamkå Warianty progu: Z automatycznå listwå uszczelniajåcå Maks 385 Wykoæczenie powierzchni: Anodowanie/lakierowanie - patrz standard wykoæczenia powierzchni Sapa System H-7

11 Profile progowe SFB 074 Progi W aprobacie uwzglëdniono kilka alternatywnych rozwiåzaæ progów. Profile progowe mogå byç ca kowicie wpuszczone w posadzkë z zachowaniem 0 mm gruboÿci szczeliny pomiëdzy skrzyd em drzwiowym a posadzkå. Innym rozwiåzaniem jest wykonanie drzwi bez progu z zachowa- niem przeÿwitu 0 mm pomiëdzy skrzyd em drzwiowym i posadzkå. Mo liwe jest zastosowanie rozwiåzania z automatycznå listwå uszczelniajåcå dla drzwi dymoszczelnych np. na klatkach schodowych. Alternatywne rozwiåzania progów dla drzwi zewnëtrznych SFB 074 Maks 0 mm Skrzyd o drzwiowe z odbojowå listwå uszczelniajåcå przy progu Drzwi bez progu - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå Maks 0 mm Maks 0 mm Rozwåzanie z uszczelkå szczotkowå przy progu wysuniëtym o 5 mm ponad poziom posadzki Drzwi bez progu z automatycznå uszczelkå - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå Alternatywne rozwiåzania progów dla drzwi wewnëtrznych SFB 074 Maks 0 mm Rozwiåzanie z odbojowå listwå uszczelniajåcå przy progu wysuniëtym o 0 mm ponad poziom posadzki Rozwiåzanie z uszczelkå szczotkowå przy progu wysuniëtym o 5 mm ponad poziom posadzki Drzwi bez progu - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå Drzwi bez progu z automatycznå uszczelå - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå H-8

12 Profile progowe SFB 060 Alternatywne rozwiåzania progów w drzwiach wewnëtrznych SFB 060 Min 0 mm Maks 0 mm Maks 0 mm Min 0 mm Rozwiåzanie z uszczelkå szczotkowå przy progu wysuniëtym o 5 mm ponad poziom posadzki Drzwi bez progu - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå Drzwi bez progu z automatycznå uszczelkå - 0 mm gruboÿci szczeliny miëdzy skrzyd em a posadzkå Rozwiåzanie z odbojowå listwå uszczelniajåcå przy progu wysuniëtym o 0 mm ponad poziom posadzki Monta Mocowanie ÿcianek i oÿcie nic drzwi do konstrukcji budynku odbywa sië przy u yciu kotew. Nale y zwróciç szczególnå uwagë na zachowanie 5 mm ± 5 gruboÿci szczeliny miëdzy profilem aluminiowym a stropami i ÿcianami w celu unikniëcia przekazywania obciå eæ na ÿcianki od tych elementów konstrukcji budynku. Przestrzeæ ta jest wype niona we nå mineralnå i uszczelniana. H-9

13 Przyk adowe funkcje okuç E 30/E 60/EI 30/EI 45/EI 60 Drzwi jednoskrzyd owe: wersja podstawowa. Zamek/klamka Zamek zapadkowy Zamek zapadkowy 5 Drzwi jednoskrzyd owe, blokada w po o eniu otwartym, uchwyt elektromagnetyczny. Zamek Zamek zapadkowy Zamek zapadkowy 5. Blokada drzwi w Uchwyt Uchwyt po o eniu otwartym elektromagnetyczny elektromagnetyczny po åczony z alarmem po åczony z alarmem m lub m lub 8 Drzwi jednoskrzyd owe, elektromechaniczna blokada w po o eniu otwartym. Zamek Zamek zapadkowy Zamek zapadkowy 8. Automatyczne Samozamykacz Samozamykacz z z elektromagnetycznå elektromagnetycznå blokadå w po o eniu blokadå w po o eniu otwartym po åczonå z otwartym po åczonå z alarmem alarmem m lub m lub H-0

14 Przyk adowe funkcje okuç E 30/E 60/EI 30/EI 45/EI Drzwi jednoskrzyd owe, elektromagnetyczna blacha oÿcie nicowa, system kontroli dostëpu. Zamek zamki zapadkowe zamki zapadkowe 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa oÿcie nicowa 7. System kontroli dostëpu Czytnik kart lub klawiatura Czytnik kart lub klawiatura (z materia u niepalnego) na elemencie na ÿcianie 5 Drzwi jednoskrzyd owe, blokada w po o eniu otwartym, uchwyt elektromagnetyczny, elektromagnetyczna blacha oÿcie nicowa, system kontroli dostëpu Zamek zamki zapadkowe zamki zapadkowe. Automatyczne Samozamykacz Samozamykacz 5. Blokada drzwi w Uchwyt Uchwyt po o eniu otwartym elektromagnetyczny elektromagnetyczny po åczony z alarmem po åczony z alarmem m lub m lub 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa oÿcie nicowa 7. System kontroli dostëpu Czytnik kart lub klawiatura Czytnik kart lub klawiatura (z materia u niepalnego) na elemencie H-

15 Przyk adowe funkcje okuç E 30/E 60/EI 30/EI 45/EI 60 8 Drzwi jednoskrzyd owe, elektromechaniczna blokada w po o eniu otwartym, system kontroli dostëpu, elektromagnetyczna blacha oÿcie nicowa Zamek zamki zapadkowe zamki zapadkowe 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa oÿcie nicowa 7. System kontroli dostëpu Czytnik kart lub klawiatura Czytnik kart lub klawiatura (z materia u niepalnego) 8. Automatyczne Samozamykacz Samozamykacz z z elektromagnetycznå elektromagnetycznå blokadå w po o eniu blokadå w po o eniu otwartym po åczonå z otwartym po åczonå z alarmem alarmem m lub m lub Drzwi aktywne/pasywne, wersja podstawowa. Zamek Zamek zapadkowy Zamek zapadkowy. Zasuwy czo owe Zasuwa czo owa w górnej i Zasuwa czo owa w górnej i dolnej krawëdzi drzwi lub dolnej krawëdzi drzwi lub dwufunkcyjna zasuwa dwufunkcyjna zasuwa czo owa czo owa H-

16 Przyk adowe funkcje okuç E 30/E 60/EI 30/EI 45/EI Drzwi dwuskrzyd owe, blokada w po o eniu otwartym, uchwyt elektromagnetyczny. Zamek Zamek zapadkowy Zamek zapadkowy zapadkowy/klamki. Automatyczne zamyknie Samozamykacz Samozamykacz 5. Blokada drzwi w Uchwyt Uchwyt po o eniu otwartym elektromagnetyczny elektromagnetyczny po åczony z alarmem po åczony z alarmem m lub m lub. Automatyczne zasuwy Automatyczne zasuwy Automatyczne zasuwy czo owe czo owe w górnej i dolnej czo owe w górnej i dolnej krawëdzi drzwi krawëdzi drzwi 3. Koordynacja kolejnoÿci Koordynator kolejnoÿci Koordynator kolejnoÿci zamykania zamykania drzwi zamykania drzwi 8 Drzwi aktywne/pasywne, elektromagnetyczna blokada w po o eniu otwartym 6. Zamek Zamek zapadkowy Zamek zapadkowy 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa/ samozamykacz oÿcie nicowa/ samozamykacz 8. Automatyczne samozamykacz samozamykacz z z elektromagnetycznå elektromagnetycznå blokadå w po o eniu blokadå w po o eniu otwartym po åczonå z otwartym po åczonå z alarmem alarmem m lub m lub. Zasuwy czo owe Zasuwa czo owa w górnej i Zasuwa czo owa w górnej i dolnej krawëdzi drzwi lub dolnej krawëdzi drzwi lub dwufunkcyjna zasuwa dwufunkcyjna zasuwa czo owa czo owa H-3

17 Przyk adowe funkcje okuç E 30/E 60/EI 30/EI 45/EI 60 Drzwi aktywne/pasywne, elektromagnetyczna blacha oÿcie nicowa 6. Zamek zamki zapadkowe zamki zapadkowe 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa oÿcie nicowa. Zasuwy czo owe Zasuwa czo owa w górnej i Zasuwa czo owa w górnej i dolnej krawëdzi drzwi lub dolnej krawëdzi drzwi lub dwufunkcyjna zasuwa dwufunkcyjna zasuwa czo owa czo owa 5 Drzwi aktywne/pasywne: blokada w po o eniu otwartym, uchwyt elektromagnetyczny, elektromagnetyczna blacha oÿcie nicowa, system kontroli dostëpu Zamek zamki zapadkowe zamki zapadkowe 5. Blokada drzwi w Uchwyt Uchwyt po o eniu otwartym elektromagnetyczny elektromagnetyczny po åczony z alarmem po åczony z alarmem m lub m lub 6. Elektromagnetyczna Elektromagnetyczna blacha Elektromagnetyczna blacha blacha oÿcie nicowa oÿcie nicowa/s upek Solid oÿcie nicowa/s upek Solid seria 740/74 tylko do seria 74/743 tylko do zamykania zamykania 7. System kontroli dostëpu Czytnik kart lub klawiatura Czytnik kart lub klawiatura (z materia u niepalnego). Zasuwy czo owe Zasuwa czo owa w górnej i Zasuwa czo owa w górnej i dolnej krawëdzi drzwi lub dwufunkcyjna zasuwa czo owa dolnej krawëdzi drzwi lub dwufunkcyjna zasuwa czo owa H-4

18 Okucia do szybkiego otwierania E 30/E 60/EI 30/EI 45/EI 60 Drzwi jednoskrzyd owe, okucia do szybkiego otwierania, wersja podstawowa. Zamek Okucia do szybkiego Okucia do szybkiego otwierania otwierania 3 Drzwi dwuskrzyd owe, okucia do szybkiego otwierania, drzwi aktywne/pasywne, wersja podstawowa. Zamek/zasuwa czo owa Okucia do szybkiego Okucia do szybkiego otwierania do drzwi otwierania do drzwi dwuskrzyd owych dwuskrzyd owych 3. Koordynacja kolejnoÿci Koordynator kolejnoÿci Koordynator kolejnoÿci zamykania zamykania drzwi zamykania drzwi H-5

19 Okucia przeciwpaniczne E 30 / E 60 / EI 30 / EI 45 / EI 60 Drzwi jednoskrzyd owe, okucia przeciwpaniczne, wersja podstawowa. Zamek Okucia przeciwpaniczne Okucia przeciwpaniczne 3 Drzwi dwuskrzyd owe, okucia przeciwpaniczne, wersja podstawowa. Zamek Okucia ewakuacyjne Okucia ewakuacyjne. Automatyczna Automatyczna zasuwa Automatyczna zasuwa zasuwa czo owa czo owa w górnej i dolnej czo owa w górnej i dolnej krawëdzi drzwi krawëdzi drzwi 3. Koordynacja Koordynator kolejnoÿci Koordynator kolejnoÿci kolejnoÿci zamykania zamykania drzwi zamykania drzwi H-6
