OKUCIA DO SYSTEMÓW PRZECIWPOŻAROWYCH YAWAL TM75EI METALPLAST MB-78 PONZIO NT78EI SYSTEMY SYSTEMY PPOŻ. Okucia do systemów TM75EI, MB78 oraz NT78EI

Transkrypt

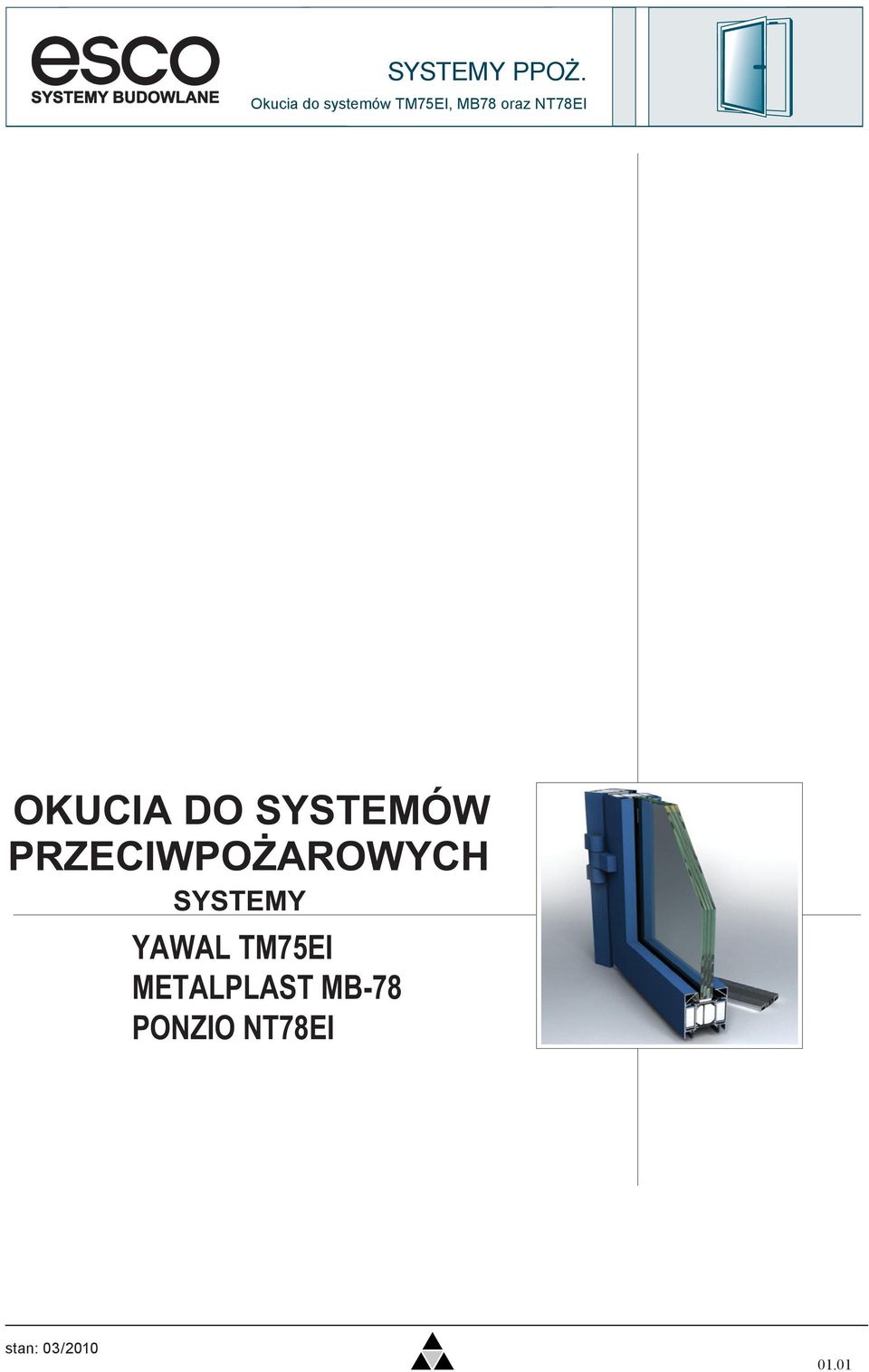

1 Okucia do systemów TM75EI, MB78 oraz NT78EI OKUCIA DO SYSTEMÓW PRZECIWPOŻAROWYCH SYSTEMY YAWAL TM75EI METALPLAST MB-78 PONZIO NT78EI 01.01

2 TM75EI - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 140kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. AL.- c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Tuleja mimośrodowa nr: Szablon wiertarski do zawiasu: esco@esco.com.pl

3 TM75EI - Zawiasy ZAWIAS SAVIO MECHANICA 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 150kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. czarna anoda 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

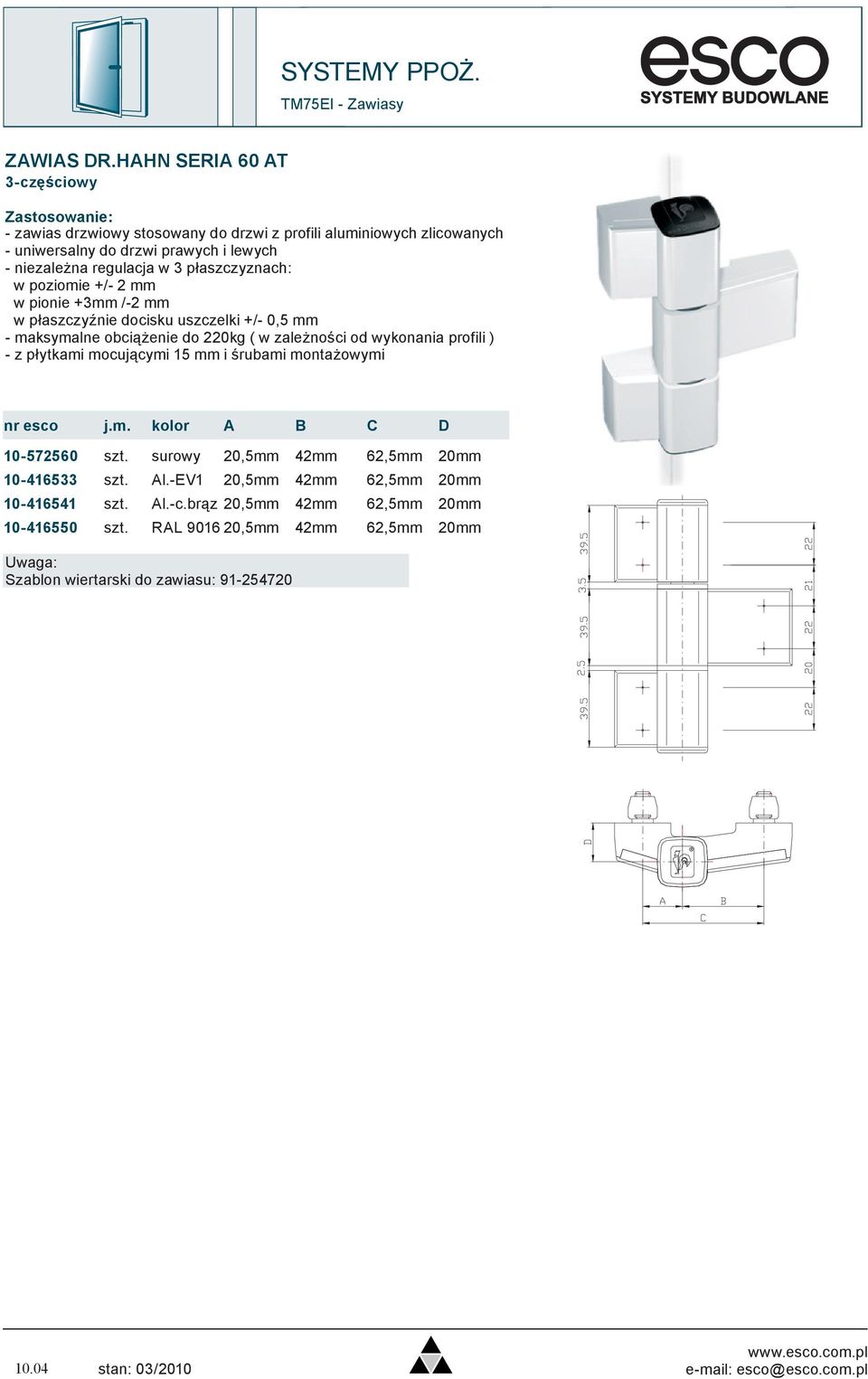

4 TM75EI - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 220kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Szablon wiertarski do zawiasu: esco@esco.com.pl

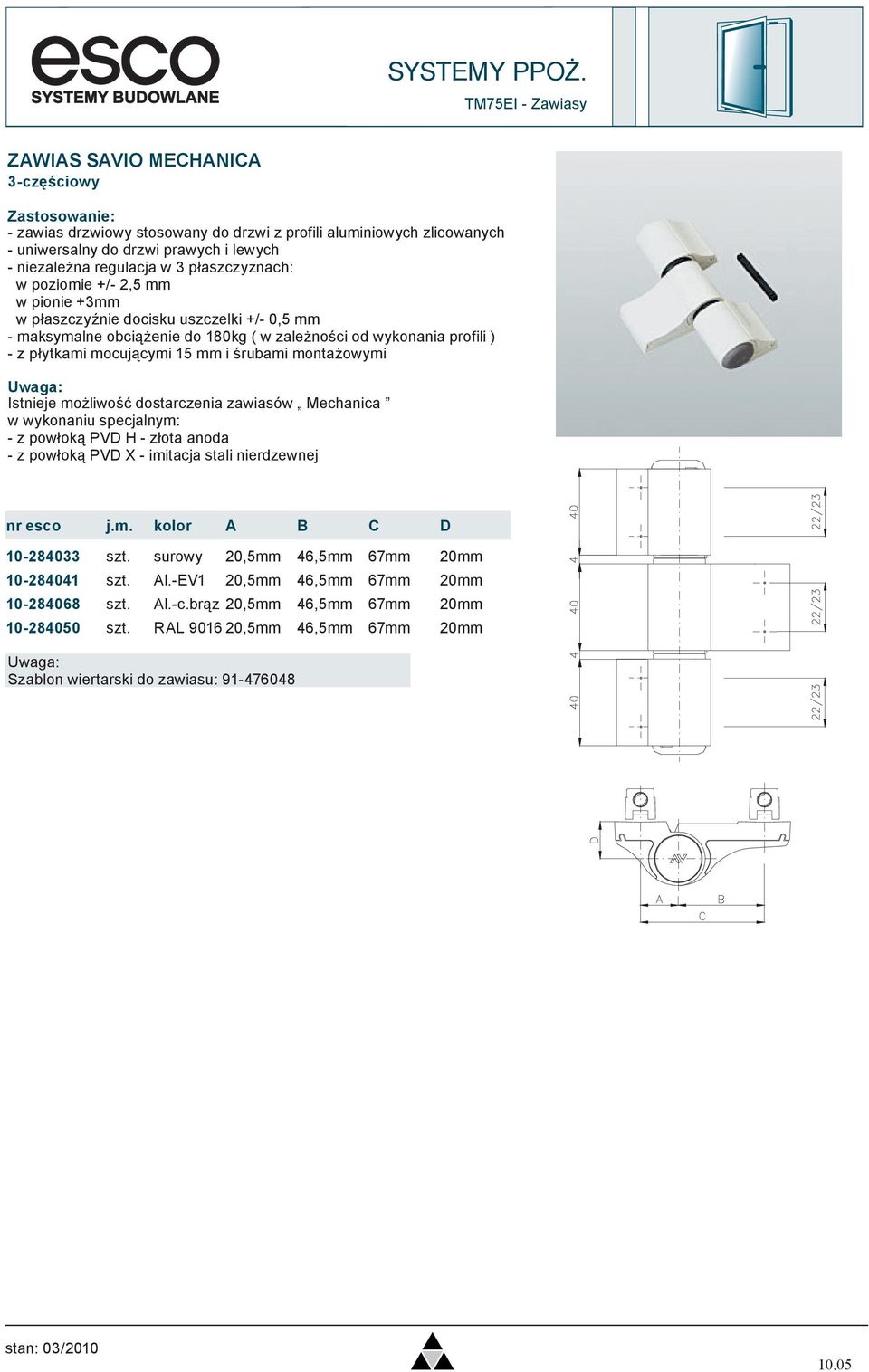

5 TM75EI - Zawiasy ZAWIAS SAVIO MECHANICA 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 180kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

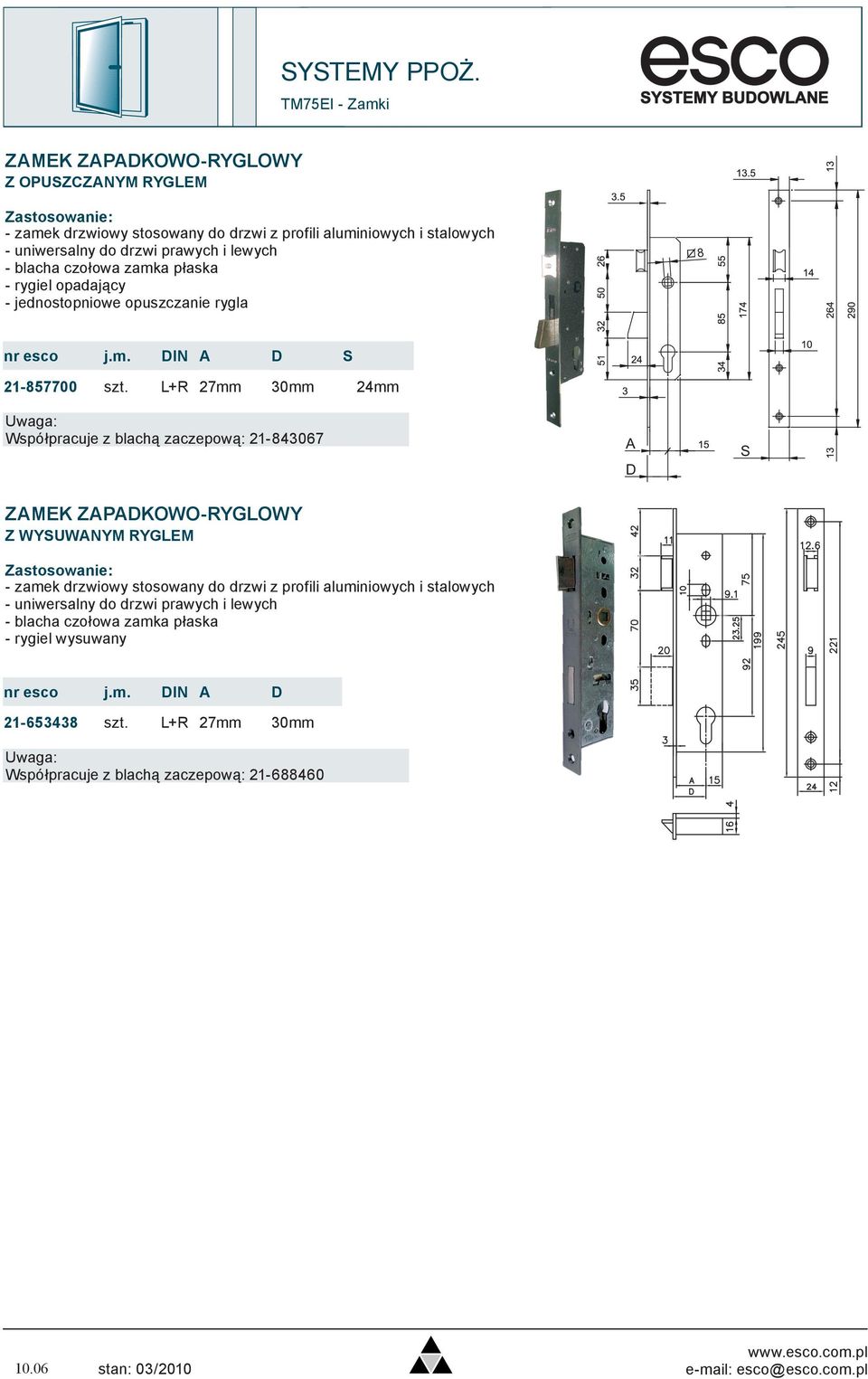

6 TM75EI - Zamki ZAMEK ZAPADKOWO-RYGLOWY Z OPUSZCZANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel opadający - jednostopniowe opuszczanie rygla 8 nr esco j.m. DIN A D S szt. L+R 27mm 30mm 24mm Współpracuje z blachą zaczepową: A D S ZAMEK ZAPADKOWO-RYGLOWY Z WYSUWANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel wysuwany nr esco j.m. DIN A D szt. L+R 27mm 30mm Współpracuje z blachą zaczepową: esco@esco.com.pl

7 TM75EI - Elektrozaczepy ELEKTROZACZEP PRZECIWPOŻAROWY - Do stosowania w drzwiach przylgowych i bezprzylgowych - Do drzwi przeciwpożarowych i dymoszczelnych - Regulowany zapadka umożliwiajaca optymalne dopasowanie do różnych konstrukcji drzwi 10,75 M 4 52, , ,5 14,25 14,75 76,5 13 Napięcie znamionowe: 12V DC M 3 12,2 5 nr esco j.m. DIN 20,5 28, szt. L+R 36 24,

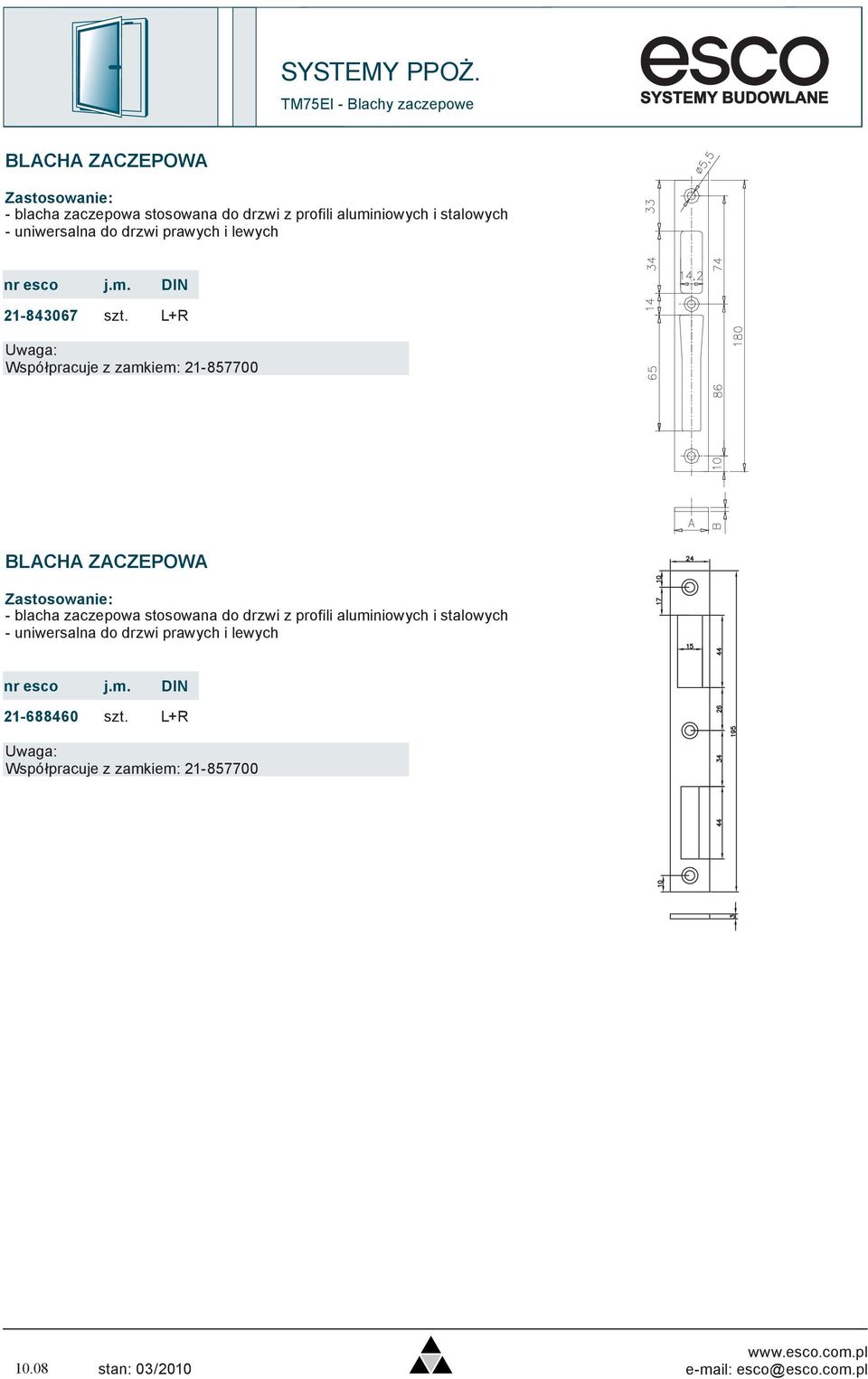

8 TM75EI - Blachy zaczepowe BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: esco@esco.com.pl

9 TM75EI - Blachy zaczepowe BLACHA DO ZAMKA ZAPADKOWO-RYGLOWEGO z wysuwanym ryglem - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - do elektorzaczepów - do zamków zapadkowo-ryglowych nr esco j.m. DIN A B szt. L+R 24mm 2.5mm 10.09

10 TM75EI - Klamki KLAMKA DRZWIOWA U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN szt. L szt. P 32x63 9 Ø 20 Rozetka w komplecie KOMPLET KLAMEK DRZWIOWYCH U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kpl. L+R Rozetki w komplecie. 32x63 Ø esco@esco.com.pl

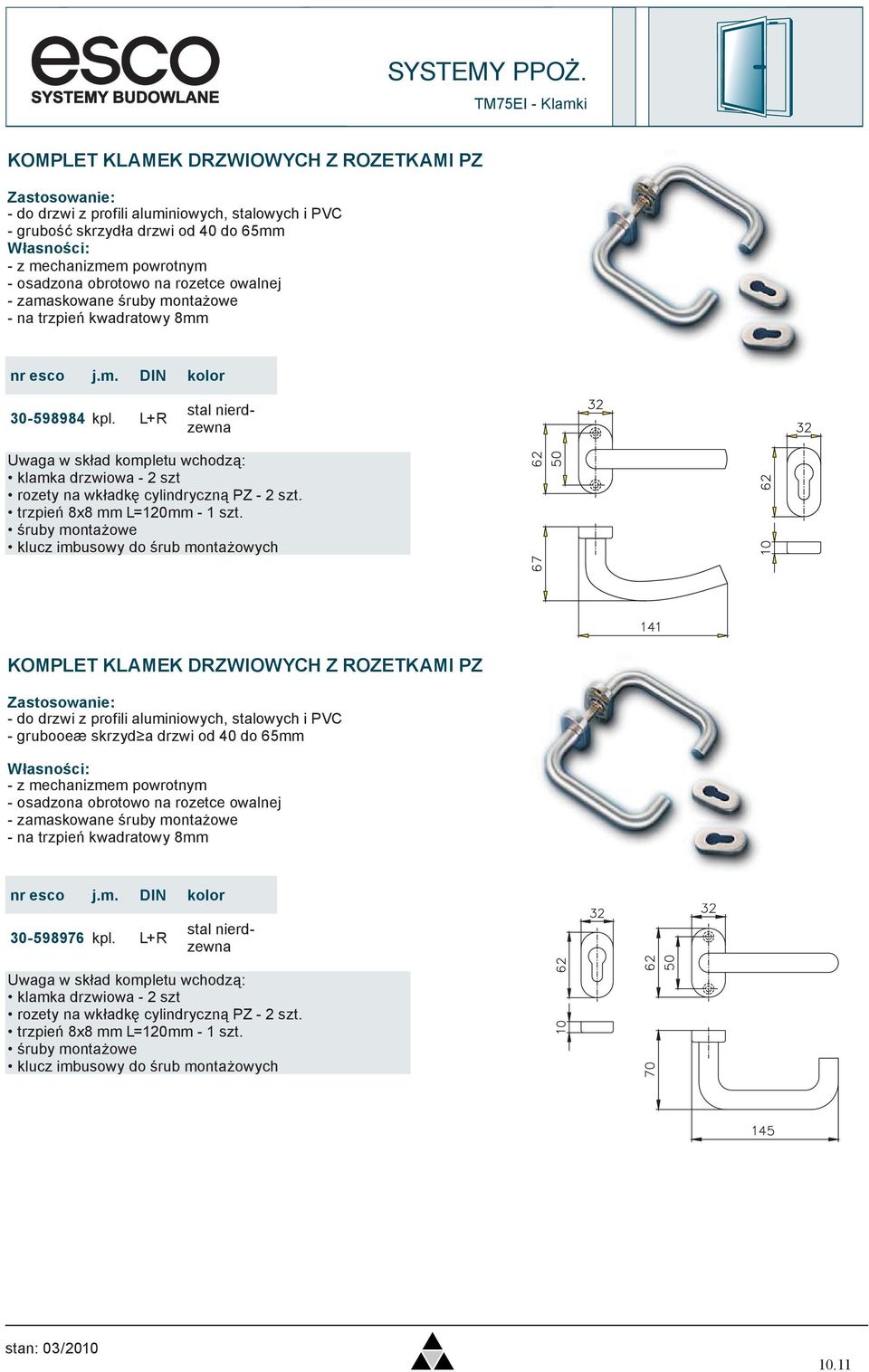

11 TM75EI - Klamki KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubość skrzydła drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubooeæ skrzyd a drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych 10.11

12 TM75EI - Trzpienie TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm Własności: - stal ocynkowana nr esco j.m. DIN a szt. L+R 100 mm szt. L+R 110 mm szt. L+R 120 mm Stosować z zamkiem TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm stosowanych do zamków na trzpień 9mm Własności: - stal ocynkowana nr esco j.m. DIN L szt. L+R Stosować z zamkiem esco@esco.com.pl

13 TM75EI - Rygle RYGIEL CAPRI - rygiel stosowany do ryglowania drzwi z profili aluminiowych i stalowych - jednostronnego działania - obsługa rygla przy pomocy dźwigni - skok pręta ryglującego 17 mm - z gwintem wewnętrznym do prętów M8 - montaż niewidoczny w profilu - wykonanie: stal ocynkowana nr esco j.m. DIN szt. L+R 10.13

14 TM75EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 2000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250mm - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS2000VBC - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250 mm - stałe mechaniczne tłumienie otwierania od 80 - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

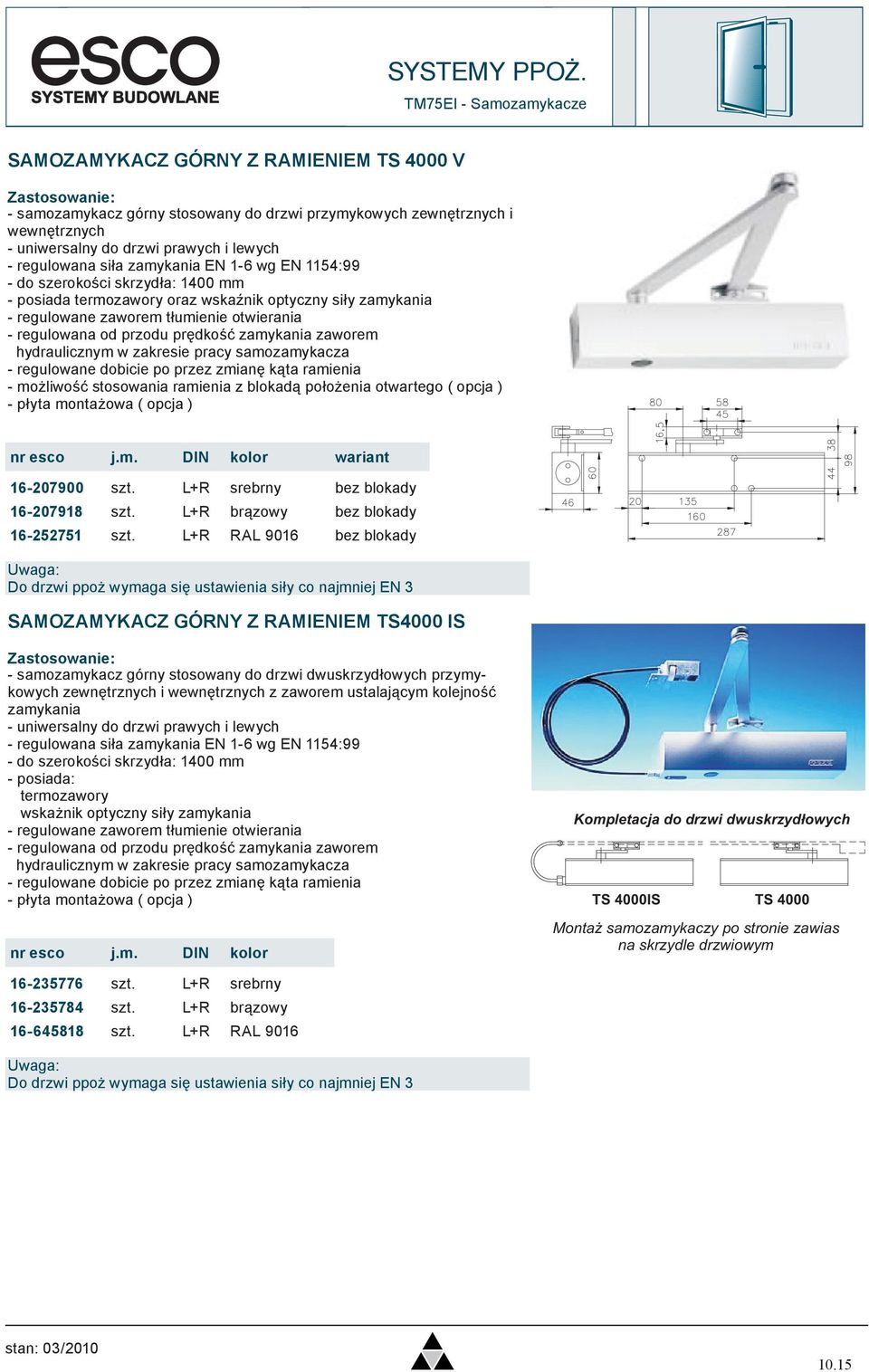

15 TM75EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 4000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada termozawory oraz wskaźnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS4000 IS - samozamykacz górny stosowany do drzwi dwuskrzydłowych przymykowych zewnętrznych i wewnętrznych z zaworem ustalającym kolejność zamykania - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada: termozawory wskażnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - płyta montażowa ( opcja ) nr esco j.m. DIN kolor Kompletacja do drzwi dwuskrzydłowych TS 4000IS TS 4000 Montaż samozamykaczy po stronie zawias na skrzydle drzwiowym szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 Do drzwi ppoż wymaga się ustawienia siły co najmniej EN

16 TM75EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS71 - samozamykacz górny stosowany do drzwi przymykowych wewnętrznych i zewnętrznych - stała siła zamykania EN 3 / 4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS72 - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 2-4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

17 TM75EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 bez blokady położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN 7 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 RF z wyłączalną blokadą położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - mechaniczna blokada położenia otwartego w ramieniu od 70 do 150 nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

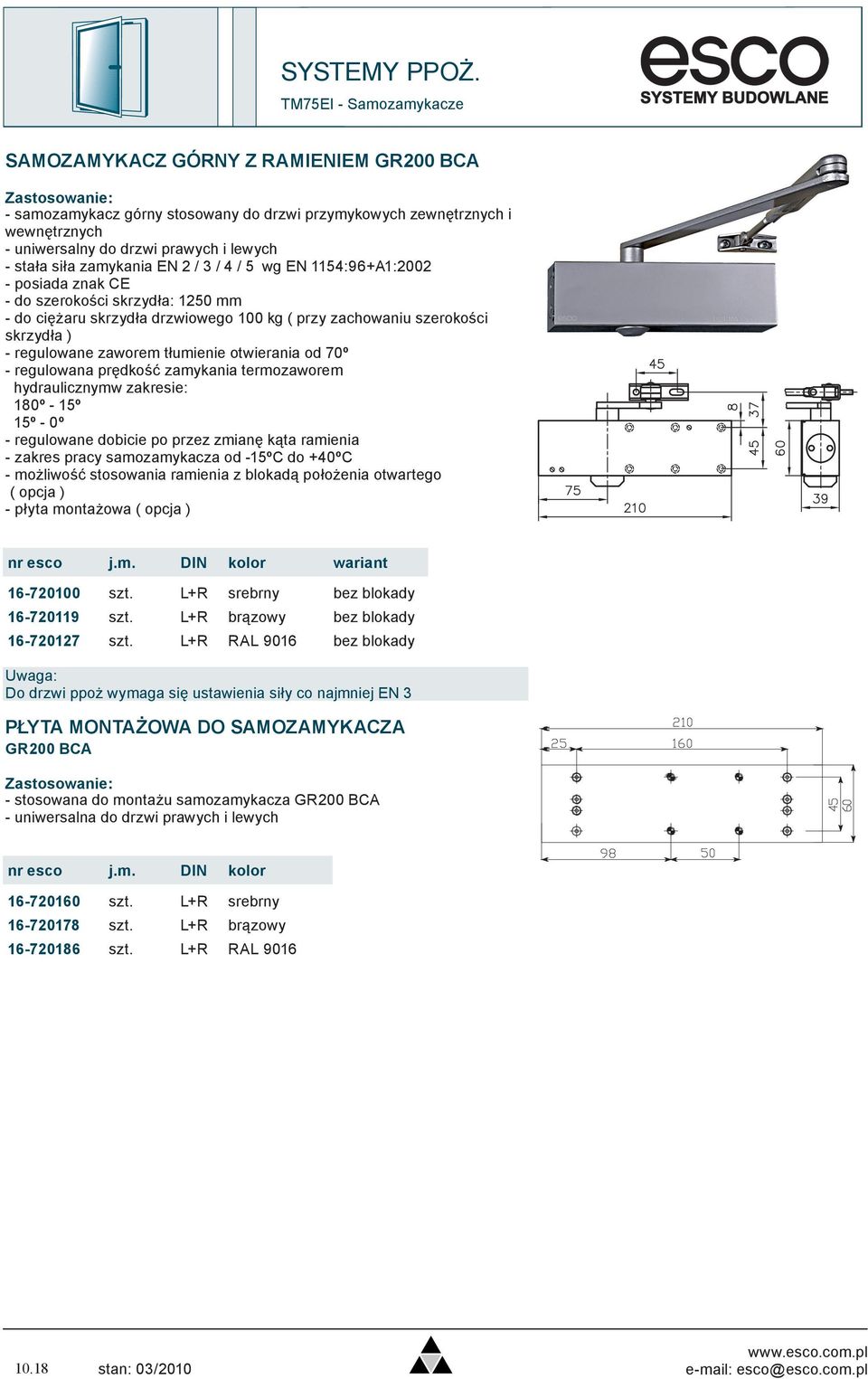

18 TM75EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM GR200 BCA - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 3 / 4 / 5 wg EN 1154:96+A1: posiada znak CE - do szerokości skrzydła: 1250 mm - do ciężaru skrzydła drzwiowego 100 kg ( przy zachowaniu szerokości skrzydła ) - regulowane zaworem tłumienie otwierania od 70º - regulowana prędkość zamykania termozaworem hydraulicznymw zakresie: 180º - 15º 15º - 0º - regulowane dobicie po przez zmianę kąta ramienia - zakres pracy samozamykacza od -15ºC do +40ºC - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA GR200 BCA - stosowana do montażu samozamykacza GR200 BCA - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL esco@esco.com.pl

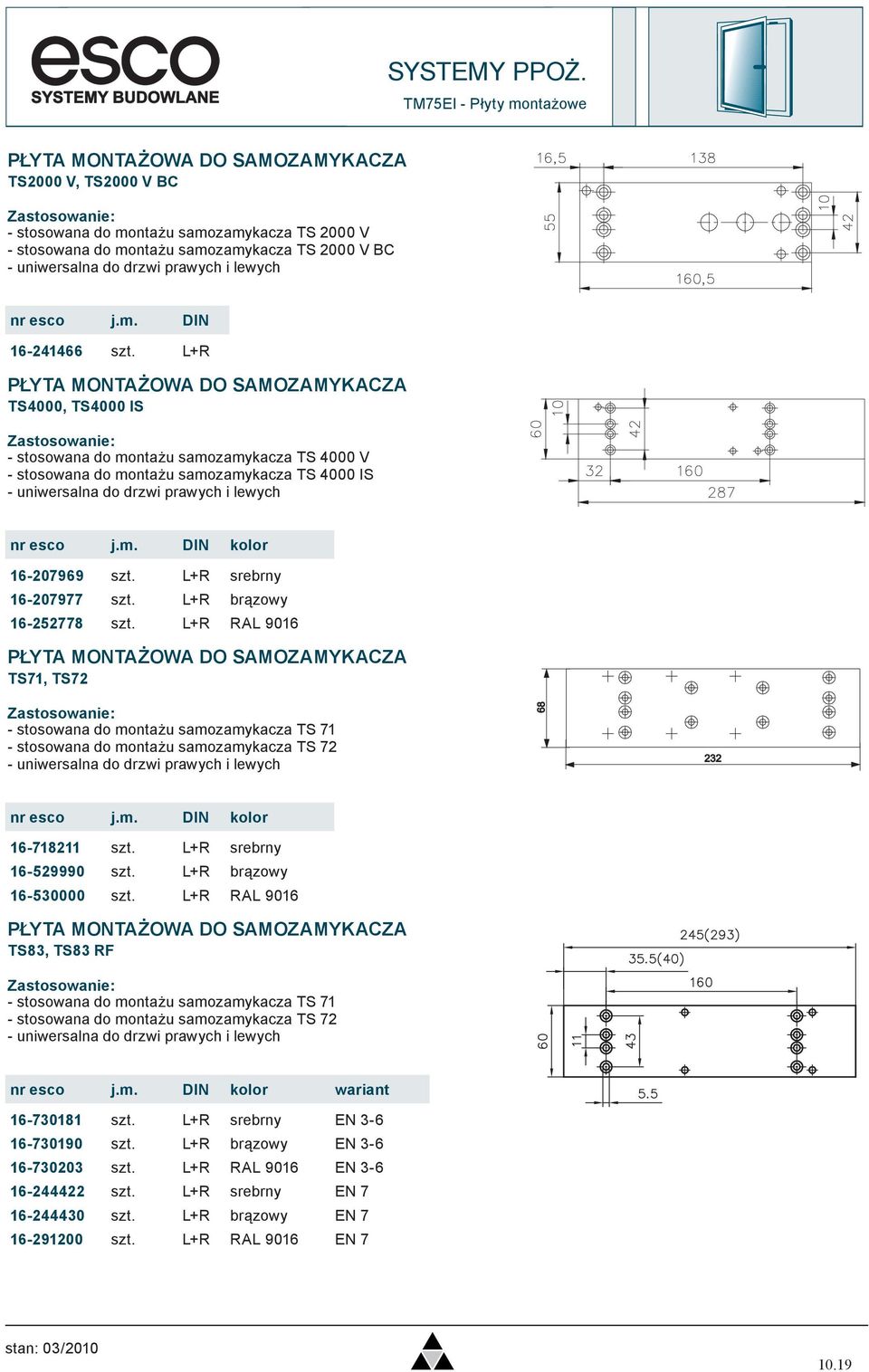

19 TM75EI - Płyty montażowe PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS2000 V, TS2000 V BC - stosowana do montażu samozamykacza TS 2000 V - stosowana do montażu samozamykacza TS 2000 V BC - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS4000, TS4000 IS - stosowana do montażu samozamykacza TS 4000 V - stosowana do montażu samozamykacza TS 4000 IS - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS71, TS72 - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS83, TS83 RF - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

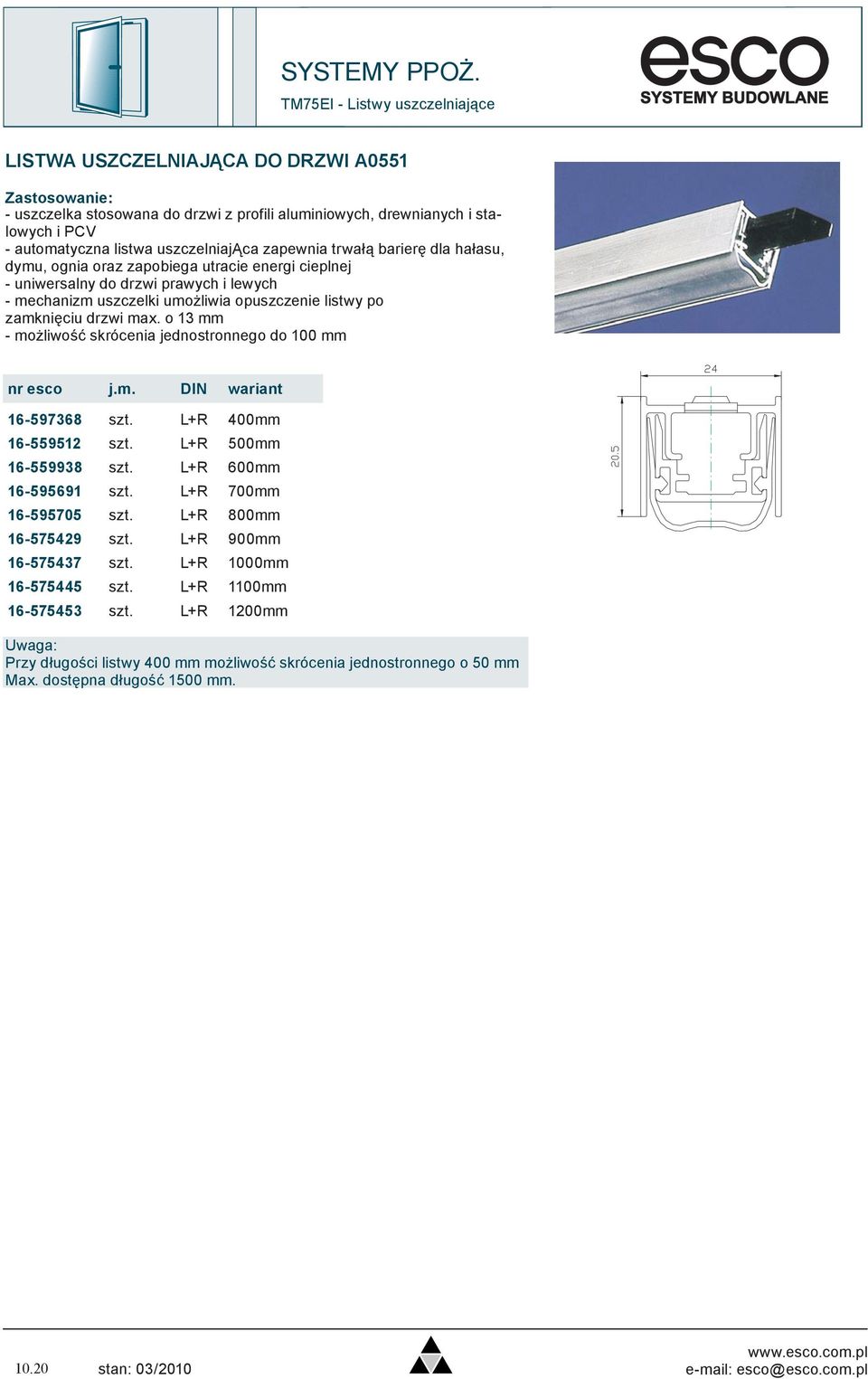

20 TM75EI - Listwy uszczelniające LISTWA USZCZELNIAJĄCA DO DRZWI A uszczelka stosowana do drzwi z profili aluminiowych, drewnianych i stalowych i PCV - automatyczna listwa uszczelniająca zapewnia trwałą barierę dla hałasu, dymu, ognia oraz zapobiega utracie energi cieplnej - mechanizm uszczelki umożliwia opuszczenie listwy po zamknięciu drzwi max. o 13 mm - możliwość skrócenia jednostronnego do 100 mm nr esco j.m. DIN wariant szt. L+R 400mm szt. L+R 500mm szt. L+R 600mm szt. L+R 700mm szt. L+R 800mm szt. L+R 900mm szt. L+R 1000mm szt. L+R 1100mm szt. L+R 1200mm Przy długości listwy 400 mm możliwość skrócenia jednostronnego o 50 mm Max. dostępna długość 1500 mm esco@esco.com.pl

21 Okucia do systemów TM75EI, MB78 oraz NT78EI

22 MB78I - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 140kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. AL.- c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Tuleja mimośrodowa nr: Szablon wiertarski do zawiasu: esco@esco.com.pl

23 MB78I - Zawiasy ZAWIAS SAVIO MECHANICA 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 150kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. czarna anoda 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

24 MB78I - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 220kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Szablon wiertarski do zawiasu: esco@esco.com.pl

25 MB78I - Zawiasy ZAWIAS SAVIO MECHANICA 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 180kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

26 MB78I - Zamki ZAMEK ZAPADKOWO-RYGLOWY Z OPUSZCZANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel opadający - jednostopniowe opuszczanie rygla 8 nr esco j.m. DIN A D S szt. L+R 27mm 35mm 24mm Współpracuje z blachą zaczepową: A D S ZAMEK ZAPADKOWO-RYGLOWY Z WYSUWANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel wysuwany nr esco j.m. DIN A D szt. L+R 27mm 35mm Współpracuje z blachą zaczepową: esco@esco.com.pl

27 MB78I - Elektrozaczepy ELEKTROZACZEP PRZECIWPOŻAROWY - Do stosowania w drzwiach przylgowych i bezprzylgowych - Do drzwi przeciwpożarowych i dymoszczelnych - Regulowany zapadka umożliwiajaca optymalne dopasowanie do różnych konstrukcji drzwi 10,75 M 4 52, , ,5 14,25 14,75 76,5 13 Napięcie znamionowe: 12V DC M 3 12,2 5 nr esco j.m. DIN 20,5 28, szt. L+R 36 24,

28 MB78I - Blachy zaczepowe BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: esco@esco.com.pl

29 MB78I - Blachy zaczepowe BLACHA DO ZAMKA ZAPADKOWO-RYGLOWEGO z wysuwanym ryglem - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - do elektorzaczepów - do zamków zapadkowo-ryglowych nr esco j.m. DIN A B szt. L+R 24mm 2.5mm 10.29

30 MB78I - Klamki KLAMKA DRZWIOWA U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN szt. L szt. P 32x63 9 Ø 20 Rozetka w komplecie KOMPLET KLAMEK DRZWIOWYCH U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kpl. L+R Rozetki w komplecie. 32x63 Ø esco@esco.com.pl

31 MB78I - Klamki KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubość skrzydła drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubooeæ skrzyd a drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych 10.31

32 MB78I - Trzpienie TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm Własności: - stal ocynkowana nr esco j.m. DIN a szt. L+R 100 mm szt. L+R 110 mm szt. L+R 120 mm Stosować z zamkiem TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm stosowanych do zamków na trzpień 9mm Własności: - stal ocynkowana nr esco j.m. DIN L szt. L+R Stosować z zamkiem esco@esco.com.pl

33 MB78I - Rygle RYGIEL CAPRI - rygiel stosowany do ryglowania drzwi z profili aluminiowych i stalowych - jednostronnego działania - obsługa rygla przy pomocy dźwigni - skok pręta ryglującego 17 mm - z gwintem wewnętrznym do prętów M8 - montaż niewidoczny w profilu - wykonanie: stal ocynkowana nr esco j.m. DIN szt. L+R 10.33

34 MB78I - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 2000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250mm - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS2000VBC - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250 mm - stałe mechaniczne tłumienie otwierania od 80 - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

35 MB78I - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 4000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada termozawory oraz wskaźnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS4000 IS - samozamykacz górny stosowany do drzwi dwuskrzydłowych przymykowych zewnętrznych i wewnętrznych z zaworem ustalającym kolejność zamykania - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada: termozawory wskażnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - płyta montażowa ( opcja ) nr esco j.m. DIN kolor Kompletacja do drzwi dwuskrzydłowych TS 4000IS TS 4000 Montaż samozamykaczy po stronie zawias na skrzydle drzwiowym szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 Do drzwi ppoż wymaga się ustawienia siły co najmniej EN

36 MB78I - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS71 - samozamykacz górny stosowany do drzwi przymykowych wewnętrznych i zewnętrznych - stała siła zamykania EN 3 / 4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS72 - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 2-4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

37 MB78I - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 bez blokady położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN 7 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 RF z wyłączalną blokadą położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - mechaniczna blokada położenia otwartego w ramieniu od 70 do 150 nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

38 MB78I - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM GR200 BCA - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 3 / 4 / 5 wg EN 1154:96+A1: posiada znak CE - do szerokości skrzydła: 1250 mm - do ciężaru skrzydła drzwiowego 100 kg ( przy zachowaniu szerokości skrzydła ) - regulowane zaworem tłumienie otwierania od 70º - regulowana prędkość zamykania termozaworem hydraulicznymw zakresie: 180º - 15º 15º - 0º - regulowane dobicie po przez zmianę kąta ramienia - zakres pracy samozamykacza od -15ºC do +40ºC - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA GR200 BCA - stosowana do montażu samozamykacza GR200 BCA - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL esco@esco.com.pl

39 MB78I - Płyty montażowe PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS2000 V, TS2000 V BC - stosowana do montażu samozamykacza TS 2000 V - stosowana do montażu samozamykacza TS 2000 V BC - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS4000, TS4000 IS - stosowana do montażu samozamykacza TS 4000 V - stosowana do montażu samozamykacza TS 4000 IS - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS71, TS72 - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS83, TS83 RF - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

40 MB78I - Listwy uszczelniające LISTWA USZCZELNIAJĄCA DO DRZWI A uszczelka stosowana do drzwi z profili aluminiowych, drewnianych i stalowych i PCV - automatyczna listwa uszczelniająca zapewnia trwałą barierę dla hałasu, dymu, ognia oraz zapobiega utracie energi cieplnej - mechanizm uszczelki umożliwia opuszczenie listwy po zamknięciu drzwi max. o 13 mm - możliwość skrócenia jednostronnego do 100 mm nr esco j.m. DIN wariant szt. L+R 400mm szt. L+R 500mm szt. L+R 600mm szt. L+R 700mm szt. L+R 800mm szt. L+R 900mm szt. L+R 1000mm szt. L+R 1100mm szt. L+R 1200mm Przy długości listwy 400 mm możliwość skrócenia jednostronnego o 50 mm Max. dostępna długość 1500 mm esco@esco.com.pl

41 Okucia do systemów TM75EI, MB78 oraz NT78EI

42 NT78EI - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 140kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. AL.- c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Tuleja mimośrodowa nr: Szablon wiertarski do zawiasu: esco@esco.com.pl

43 NT78EI - Zawiasy ZAWIAS SAVIO MECHANICA 2-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 150kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm szt. czarna anoda 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

44 NT78EI - Zawiasy ZAWIAS DR.HAHN SERIA 60 AT 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2 mm w pionie +3mm /-2 mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 220kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi nr esco j.m. kolor A B C D szt. surowy 20,5mm 42mm 62,5mm 20mm szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm szt. RAL ,5mm 42mm 62,5mm 20mm Szablon wiertarski do zawiasu: esco@esco.com.pl

45 NT78EI - Zawiasy ZAWIAS SAVIO MECHANICA 3-częściowy - zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych - niezależna regulacja w 3 płaszczyznach: w poziomie +/- 2,5 mm w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm - maksymalne obciążenie do 180kg ( w zależności od wykonania profili ) - z płytkami mocującymi 15 mm i śrubami montażowymi Istnieje możliwość dostarczenia zawiasów Mechanica w wykonaniu specjalnym: - z powłoką PVD H - złota anoda - z powłoką PVD X - imitacja stali nierdzewnej nr esco j.m. kolor A B C D szt. surowy 20,5mm 46,5mm 67mm 20mm szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm szt. RAL ,5mm 46,5mm 67mm 20mm Szablon wiertarski do zawiasu:

46 NT78EI - Zamki ZAMEK ZAPADKOWO-RYGLOWY Z OPUSZCZANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel opadający - jednostopniowe opuszczanie rygla 8 nr esco j.m. DIN A D S szt. L+R 27mm 35mm 24mm Współpracuje z blachą zaczepową: A D S ZAMEK ZAPADKOWO-RYGLOWY Z WYSUWANYM RYGLEM - zamek drzwiowy stosowany do drzwi z profili aluminiowych i stalowych - blacha czołowa zamka płaska - rygiel wysuwany nr esco j.m. DIN A D szt. L+R 27mm 35mm Współpracuje z blachą zaczepową: esco@esco.com.pl

47 NT78EI - Elektrozaczepy ELEKTROZACZEP PRZECIWPOŻAROWY - Do stosowania w drzwiach przylgowych i bezprzylgowych - Do drzwi przeciwpożarowych i dymoszczelnych - Regulowany zapadka umożliwiajaca optymalne dopasowanie do różnych konstrukcji drzwi 10,75 M 4 52, , ,5 14,25 14,75 76,5 13 Napięcie znamionowe: 12V DC M 3 12,2 5 nr esco j.m. DIN 20,5 28, szt. L+R 36 24,

48 NT78EI - Blachy zaczepowe BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: BLACHA ZACZEPOWA - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R Współpracuje z zamkiem: esco@esco.com.pl

49 NT78EI - Blachy zaczepowe BLACHA DO ZAMKA ZAPADKOWO-RYGLOWEGO z wysuwanym ryglem - blacha zaczepowa stosowana do drzwi z profili aluminiowych i stalowych - do elektorzaczepów - do zamków zapadkowo-ryglowych nr esco j.m. DIN A B szt. L+R 24mm 2.5mm 10.49

50 NT78EI - Klamki KLAMKA DRZWIOWA U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN szt. L szt. P 32x63 9 Ø 20 Rozetka w komplecie KOMPLET KLAMEK DRZWIOWYCH U-FORM - do drzwi z profili aluminiowych, stalowych i PVC Własności: - z mechanizmem powrotnym - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kpl. L+R Rozetki w komplecie. 32x63 Ø esco@esco.com.pl

51 NT78EI - Klamki KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubość skrzydła drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych KOMPLET KLAMEK DRZWIOWYCH Z ROZETKAMI PZ - do drzwi z profili aluminiowych, stalowych i PVC - grubooeæ skrzyd a drzwi od 40 do 65mm Własności: - z mechanizmem powrotnym - osadzona obrotowo na rozetce owalnej - zamaskowane śruby montażowe - na trzpień kwadratowy 8mm nr esco j.m. DIN kolor kpl. L+R stal nierdzewna Uwaga w skład kompletu wchodzą: klamka drzwiowa - 2 szt rozety na wkładkę cylindryczną PZ - 2 szt. trzpień 8x8 mm L=120mm - 1 szt. śruby montażowe klucz imbusowy do śrub montażowych 10.51

52 NT78EI - Trzpienie TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm Własności: - stal ocynkowana nr esco j.m. DIN a szt. L+R 100 mm szt. L+R 110 mm szt. L+R 120 mm Stosować z zamkiem TRZPIEŃ KWADRATOWY - do klamek z gniazdem na trzpień 8mm stosowanych do zamków na trzpień 9mm Własności: - stal ocynkowana nr esco j.m. DIN L szt. L+R Stosować z zamkiem esco@esco.com.pl

53 NT78EI - Rygle RYGIEL CAPRI - rygiel stosowany do ryglowania drzwi z profili aluminiowych i stalowych - jednostronnego działania - obsługa rygla przy pomocy dźwigni - skok pręta ryglującego 17 mm - z gwintem wewnętrznym do prętów M8 - montaż niewidoczny w profilu - wykonanie: stal ocynkowana nr esco j.m. DIN szt. L+R 10.53

54 NT78EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 2000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250mm - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS2000VBC - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 4 / 5 wg EN 1154:99 - do szerokości skrzydła: 1250 mm - stałe mechaniczne tłumienie otwierania od 80 - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

55 NT78EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS 4000 V - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada termozawory oraz wskaźnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS4000 IS - samozamykacz górny stosowany do drzwi dwuskrzydłowych przymykowych zewnętrznych i wewnętrznych z zaworem ustalającym kolejność zamykania - regulowana siła zamykania EN 1-6 wg EN 1154:99 - do szerokości skrzydła: 1400 mm - posiada: termozawory wskażnik optyczny siły zamykania - regulowane zaworem tłumienie otwierania - regulowana od przodu prędkość zamykania zaworem hydraulicznym w zakresie pracy samozamykacza - regulowane dobicie po przez zmianę kąta ramienia - płyta montażowa ( opcja ) nr esco j.m. DIN kolor Kompletacja do drzwi dwuskrzydłowych TS 4000IS TS 4000 Montaż samozamykaczy po stronie zawias na skrzydle drzwiowym szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 Do drzwi ppoż wymaga się ustawienia siły co najmniej EN

56 NT78EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS71 - samozamykacz górny stosowany do drzwi przymykowych wewnętrznych i zewnętrznych - stała siła zamykania EN 3 / 4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS72 - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - regulowana siła zamykania EN 2-4 wg EN 1154:99 - do szerokości skrzydła: 1100 mm - do ciężaru skrzydła drzwiowego 80 kg ( przy zachowaniu szerokości skrzydła ) - regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady szt. L+R srebrny z blokadą szt. L+R brązowy z blokadą szt. L+R RAL 9016 z blokadą Do drzwi ppoż wymaga się ustawienia siły co najmniej EN esco@esco.com.pl

57 NT78EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 bez blokady położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN 7 SAMOZAMYKACZ GÓRNY Z RAMIENIEM TS83 RF z wyłączalną blokadą położenia otwartego - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - do szerokości skrzydła: 1400 mm przy EN mm przy EN 7 - montaż podstawowy po stronie zawias - montaż odwrócony po strnie przeciwnej do zawias - regulowana siła zamykania wg EN 1154:99 - regulowane tłumienie otwierania zaworem hydraulicznym od regulowana prędkość zamykania zaworem hydraulicznym w zakresie: ( dobicie ) - mechaniczna blokada położenia otwartego w ramieniu od 70 do 150 nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

58 NT78EI - Samozamykacze SAMOZAMYKACZ GÓRNY Z RAMIENIEM GR200 BCA - samozamykacz górny stosowany do drzwi przymykowych zewnętrznych i wewnętrznych - stała siła zamykania EN 2 / 3 / 4 / 5 wg EN 1154:96+A1: posiada znak CE - do szerokości skrzydła: 1250 mm - do ciężaru skrzydła drzwiowego 100 kg ( przy zachowaniu szerokości skrzydła ) - regulowane zaworem tłumienie otwierania od 70º - regulowana prędkość zamykania termozaworem hydraulicznymw zakresie: 180º - 15º 15º - 0º - regulowane dobicie po przez zmianę kąta ramienia - zakres pracy samozamykacza od -15ºC do +40ºC - możliwość stosowania ramienia z blokadą położenia otwartego ( opcja ) - płyta montażowa ( opcja ) nr esco j.m. DIN kolor wariant szt. L+R srebrny bez blokady szt. L+R brązowy bez blokady szt. L+R RAL 9016 bez blokady Do drzwi ppoż wymaga się ustawienia siły co najmniej EN 3 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA GR200 BCA - stosowana do montażu samozamykacza GR200 BCA - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL esco@esco.com.pl

59 NT78EI - Płyty montażowe PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS2000 V, TS2000 V BC - stosowana do montażu samozamykacza TS 2000 V - stosowana do montażu samozamykacza TS 2000 V BC - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN szt. L+R PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS4000, TS4000 IS - stosowana do montażu samozamykacza TS 4000 V - stosowana do montażu samozamykacza TS 4000 IS - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS71, TS72 - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor szt. L+R srebrny szt. L+R brązowy szt. L+R RAL 9016 PŁYTA MONTAŻOWA DO SAMOZAMYKACZA TS83, TS83 RF - stosowana do montażu samozamykacza TS 71 - stosowana do montażu samozamykacza TS 72 - uniwersalna do drzwi prawych i lewych nr esco j.m. DIN kolor wariant szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN szt. L+R srebrny EN szt. L+R brązowy EN szt. L+R RAL 9016 EN

60 NT78EI - Listwy uszczelniające LISTWA USZCZELNIAJĄCA DO DRZWI A uszczelka stosowana do drzwi z profili aluminiowych, drewnianych i stalowych i PCV - automatyczna listwa uszczelniająca zapewnia trwałą barierę dla hałasu, dymu, ognia oraz zapobiega utracie energi cieplnej - mechanizm uszczelki umożliwia opuszczenie listwy po zamknięciu drzwi max. o 13 mm - możliwość skrócenia jednostronnego do 100 mm nr esco j.m. DIN wariant szt. L+R 400mm szt. L+R 500mm szt. L+R 600mm szt. L+R 700mm szt. L+R 800mm szt. L+R 900mm szt. L+R 1000mm szt. L+R 1100mm szt. L+R 1200mm Przy długości listwy 400 mm możliwość skrócenia jednostronnego o 50 mm Max. dostępna długość 1500 mm esco@esco.com.pl
