1 Otwiera przestrze. Chroni ycie. CENNIK 02/2012 DRZWI OBIEKTOWE UNIVERSAL / PRESTIGE DOMOFERM Polska Sp. z o.o. ul. Jedno ci Lesznowola Polska Tel.: Fax.: domoferm@domoferm.pl Cennik wa ny od Niniejszy cennik nie stanowi oferty w rozumieniu art. 66 kodeksu cywilnego. Ma on charakter jedynie zaproszenia do zawarcia umowy w rozumieniu art. 71 kodeksu cywilnego. Obowi zuj ogólne warunki handlowe (OWH) dost pne na stronie internetowej Podane ceny maj charakter informacyjny, a ostateczny koszt us ugi ustalany jest zwykle indywidualnie z klientem.

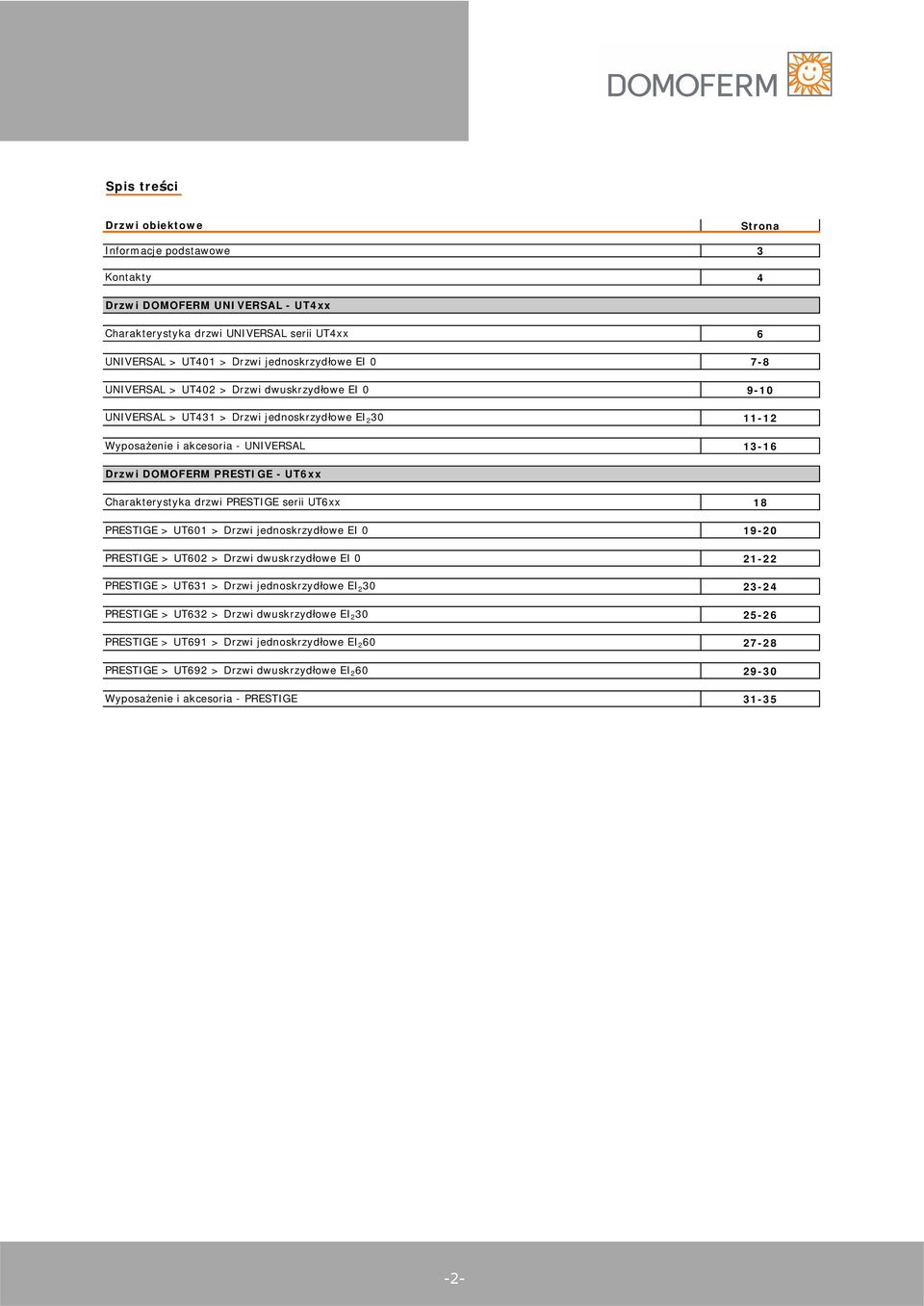

2 Spis tre ci Drzwi obiektowe Informacje podstawowe Kontakty Strona 3 4 Drzwi DOMOFERM UNIVERSAL - UT4xx Charakterystyka drzwi UNIVERSAL serii UT4xx UNIVERSAL > UT401 > Drzwi jednoskrzyd owe EI 0 UNIVERSAL > UT402 > Drzwi dwuskrzyd owe EI 0 UNIVERSAL > UT431 > Drzwi jednoskrzyd owe EI 2 30 Wyposa enie i akcesoria - UNIVERSAL Drzwi DOMOFERM PRESTIGE - UT6xx Charakterystyka drzwi PRESTIGE serii UT6xx PRESTIGE > UT601 > Drzwi jednoskrzyd owe EI 0 PRESTIGE > UT602 > Drzwi dwuskrzyd owe EI 0 PRESTIGE > UT631 > Drzwi jednoskrzyd owe EI 2 30 PRESTIGE > UT632 > Drzwi dwuskrzyd owe EI 2 30 PRESTIGE > UT691 > Drzwi jednoskrzyd owe EI 2 60 PRESTIGE > UT692 > Drzwi dwuskrzyd owe EI 2 60 Wyposa enie i akcesoria - PRESTIGE

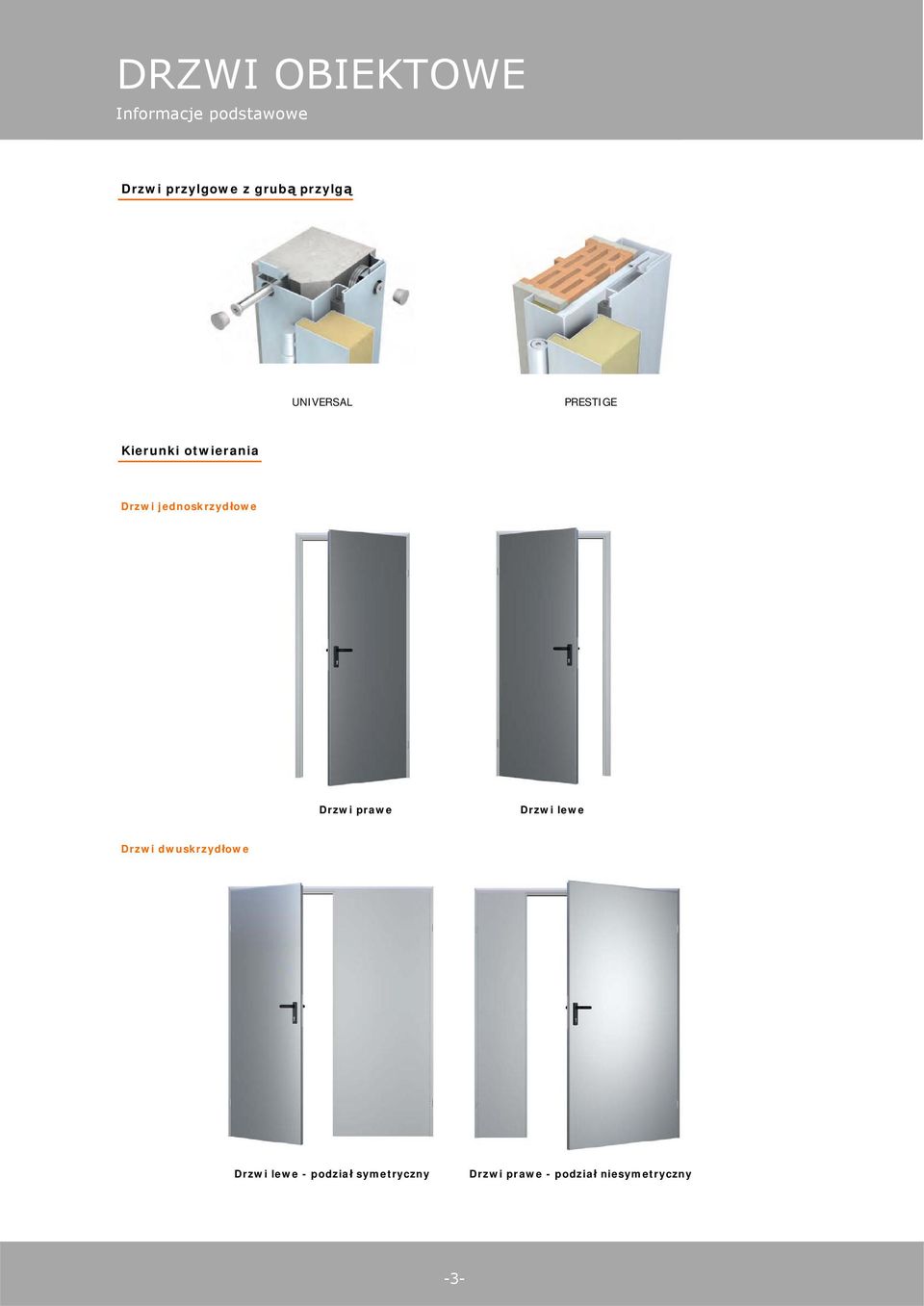

3 DRZWI OBIEKTOWE Informacje podstawowe Drzwi przylgowe z grub przylg UNIVERSAL PRESTIGE Kierunki otwierania Drzwi jednoskrzyd owe Drzwi prawe Drzwi lewe Drzwi dwuskrzyd owe Drzwi lewe - podzia symetryczny Drzwi prawe - podzia niesymetryczny -3-

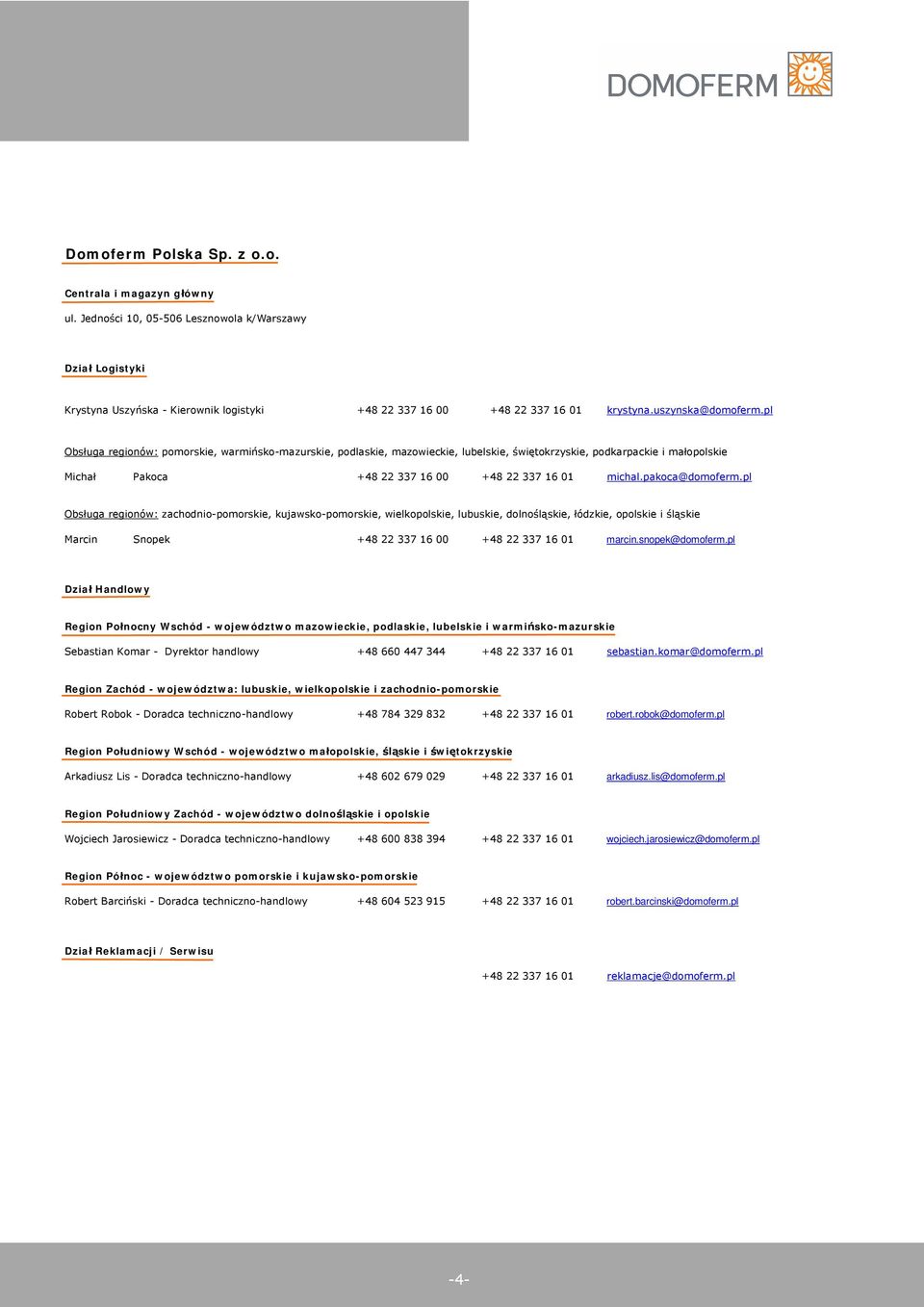

4 Domoferm Polska Sp. z o.o. Centrala i magazyn g ówny ul. Jedno ci 10, Lesznowola k/warszawy Dzia Logistyki Krystyna Uszy ska - Kierownik logistyki krystyna.uszynska@domoferm.pl Obs uga regionów: pomorskie, warmi sko-mazurskie, podlaskie, mazowieckie, lubelskie, wi tokrzyskie, podkarpackie i ma opolskie Micha Pakoca michal.pakoca@domoferm.pl Obs uga regionów: zachodnio-pomorskie, kujawsko-pomorskie, wielkopolskie, lubuskie, dolno l skie, ódzkie, opolskie i l skie Marcin Snopek marcin.snopek@domoferm.pl Dzia Handlowy Region Po nocny Wschód - województwo mazowieckie, podlaskie, lubelskie i warmi sko-mazurskie Sebastian Komar - Dyrektor handlowy sebastian.komar@domoferm.pl Region Zachód - województwa: lubuskie, wielkopolskie i zachodnio-pomorskie Robert Robok - Doradca techniczno-handlowy robert.robok@domoferm.pl Region Po udniowy Wschód - województwo ma opolskie, skie i wi tokrzyskie Arkadiusz Lis - Doradca techniczno-handlowy arkadiusz.lis@domoferm.pl Region Po udniowy Zachód - województwo dolno skie i opolskie Wojciech Jarosiewicz - Doradca techniczno-handlowy wojciech.jarosiewicz@domoferm.pl Region Pó noc - województwo pomorskie i kujawsko-pomorskie Robert Barci ski - Doradca techniczno-handlowy robert.barcinski@domoferm.pl Dzia Reklamacji / Serwisu reklamacje@domoferm.pl -4-

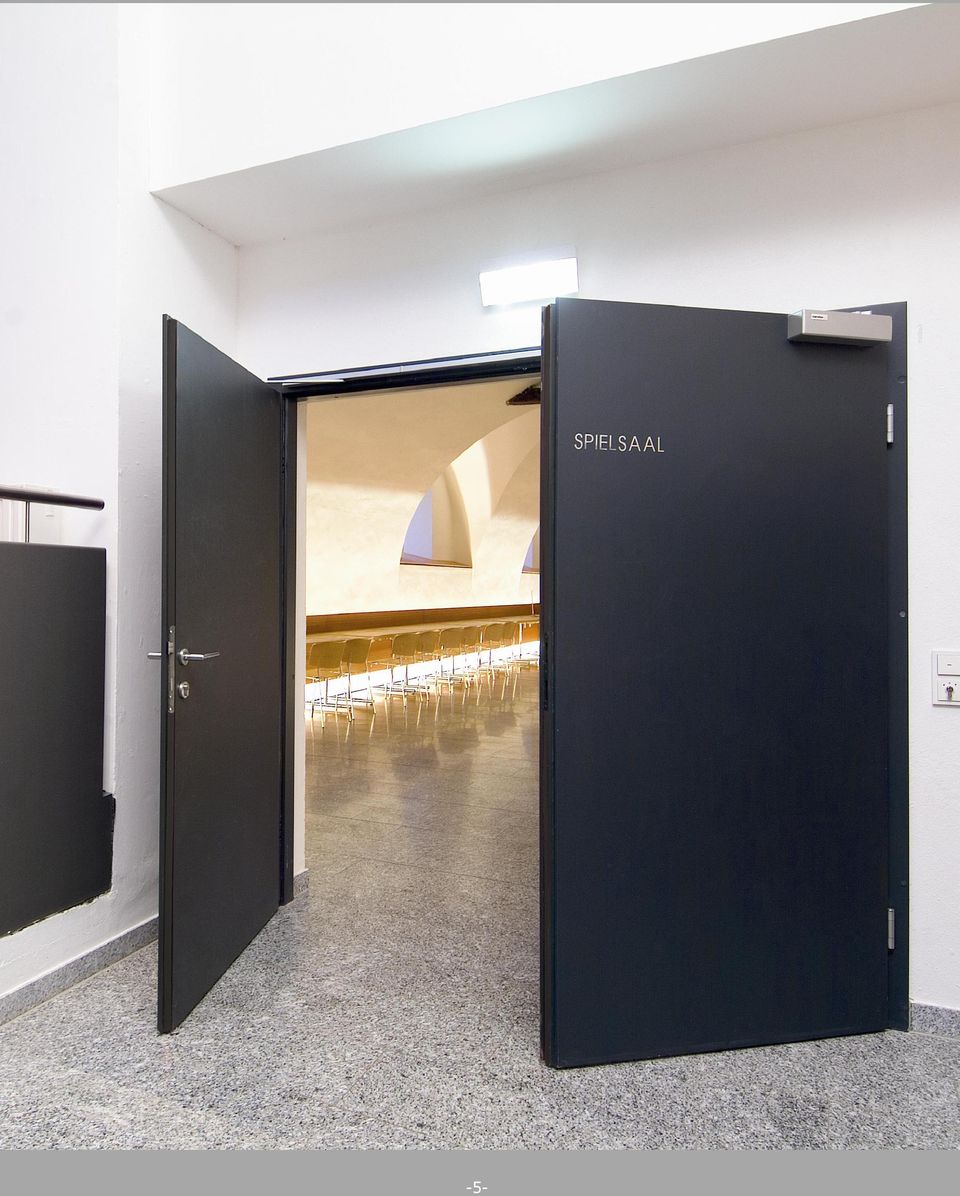

5 -5-

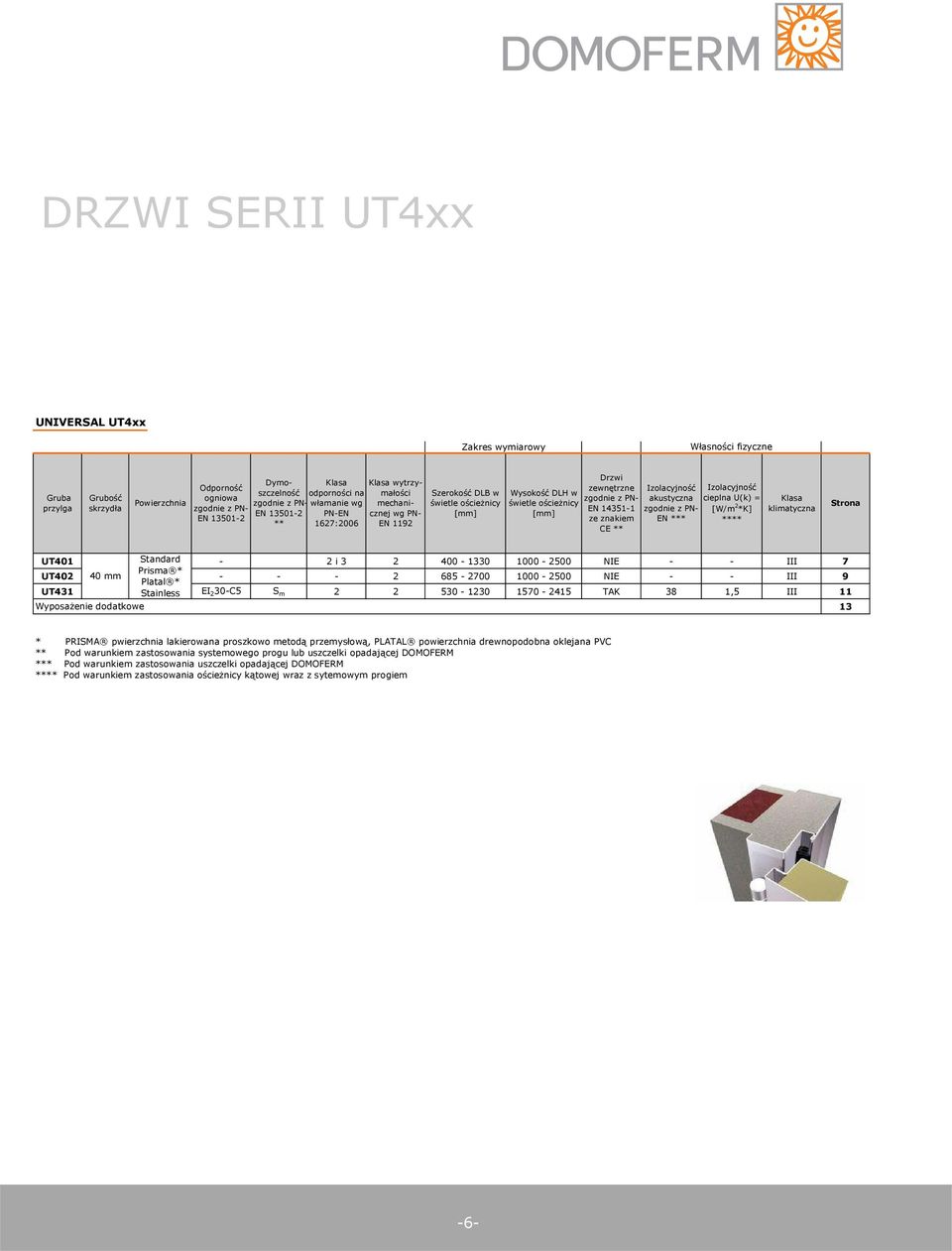

6 DRZWI SERII UT4xx UNIVERSAL UT4xx Zakres wymiarowy W asno ci fizyczne Gruba przylga Grubo skrzyd a Powierzchnia Odporno ogniowa zgodnie z PN- EN Dymoszczelno zgodnie z PN- EN ** Klasa odporno ci na w amanie wg PN-EN 1627:2006 Klasa wytrzyma o ci mechanicznej wg PN- EN 1192 Szeroko DLB w wietle o cie nicy [mm] Wysoko DLH w wietle o cie nicy [mm] Drzwi zewn trzne zgodnie z PN- EN ze znakiem CE ** Izolacyjno akustyczna zgodnie z PN- EN *** Izolacyjno cieplna U(k) = [W/m 2 *K] **** Klasa klimatyczna Strona UT401 Standard - 2 i NIE - - III 7 UT mm Prisma * Platal * NIE - - III 9 UT431 Stainless EI 2 30-C5 S m TAK 38 1,5 III 11 Wyposa enie dodatkowe 13 * PRISMA pwierzchnia lakierowana proszkowo metod przemys ow, PLATAL powierzchnia drewnopodobna oklejana PVC ** Pod warunkiem zastosowania systemowego progu lub uszczelki opadaj cej DOMOFERM *** Pod warunkiem zastosowania uszczelki opadaj cej DOMOFERM **** Pod warunkiem zastosowania o cie nicy k towej wraz z sytemowym progiem -6-

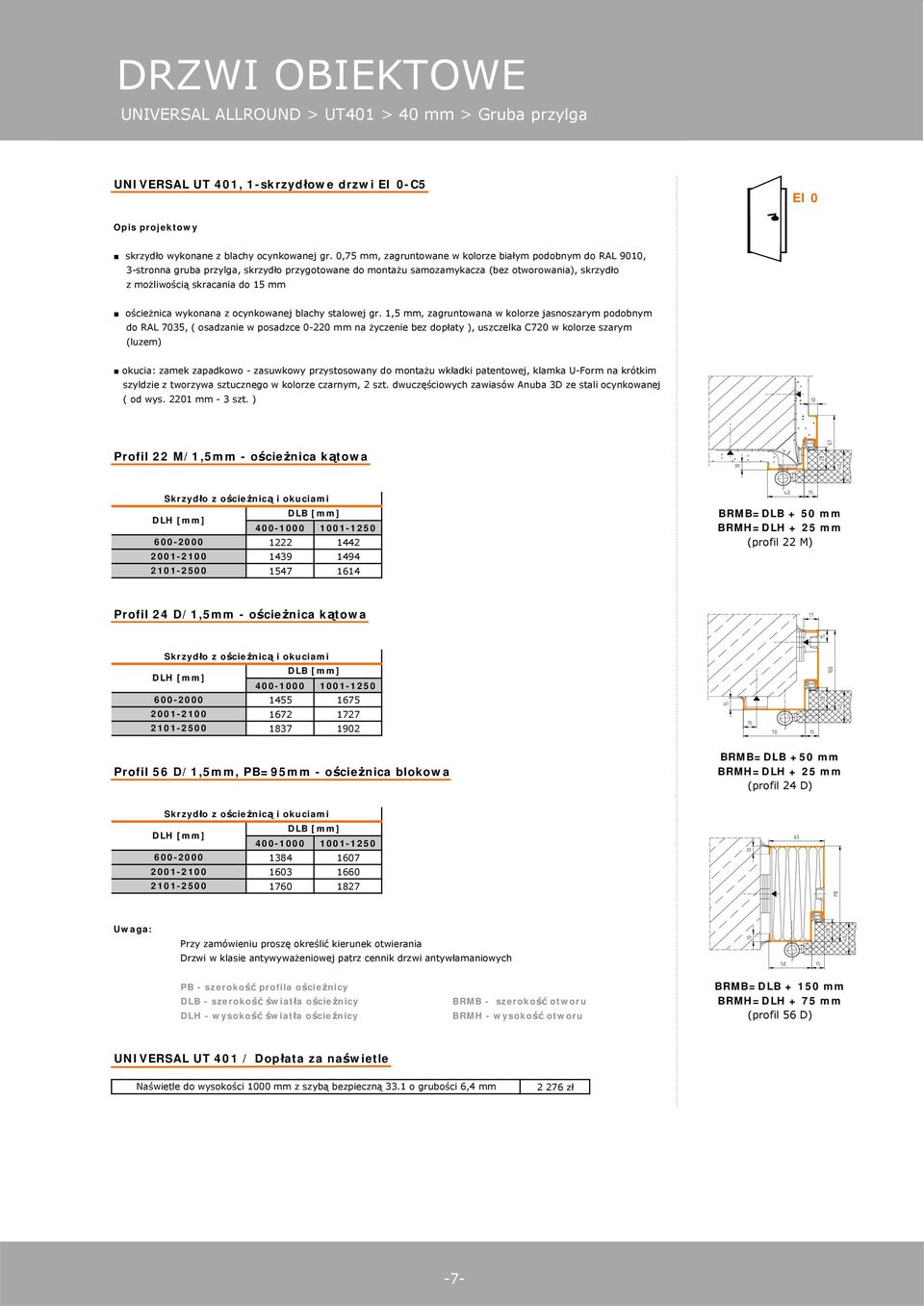

7 DRZWI OBIEKTOWE UNIVERSAL ALLROUND > UT401 > 40 mm > Gruba przylga UNIVERSAL UT 401, 1-skrzyd owe drzwi EI 0-C5 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), skrzyd o z mo liwo ci skracania do 15 mm o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C720 w kolorze szarym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od wys mm - 3 szt. ) Profil 22 M/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 22 M) Profil 24 D/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami Profil 56 D/1,5mm, PB=95mm - o cie nica blokowa BRMB=DLB +50 mm BRMH=DLH + 25 mm (profil 24 D) Skrzyd o z o cie nic i okuciami Uwaga: Przy zamówieniu prosz okre li kierunek otwierania Drzwi w klasie antywywa eniowej patrz cennik drzwi antyw amaniowych PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu BRMB=DLB mm BRMH=DLH + 75 mm (profil 56 D) UNIVERSAL UT 401 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb bezpieczn 33.1 o grubo ci 6,4 mm z -7-

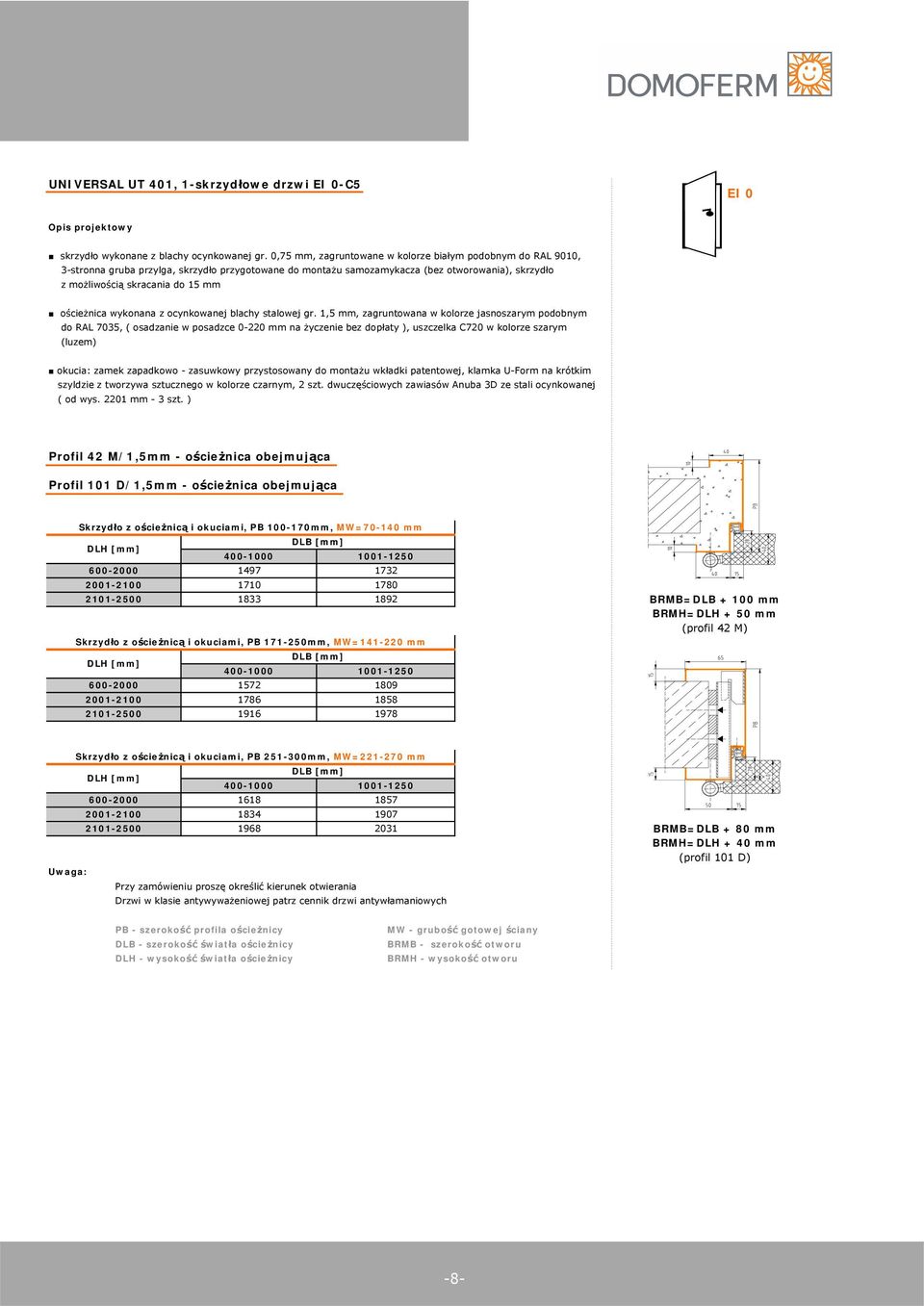

8 UNIVERSAL UT 401, 1-skrzyd owe drzwi EI 0-C5 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), skrzyd o z mo liwo ci skracania do 15 mm o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C720 w kolorze szarym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od wys mm - 3 szt. ) Profil 42 M/1,5mm - o cie nica obejmuj ca Profil 101 D/1,5mm - o cie nica obejmuj ca Skrzyd o z o cie nic i okuciami, PB mm, MW= mm Skrzyd o z o cie nic i okuciami, PB mm, MW= mm BRMB=DLB mm BRMH=DLH + 50 mm (profil 42 M) Skrzyd o z o cie nic i okuciami, PB mm, MW= mm Uwaga: Przy zamówieniu prosz okre li kierunek otwierania Drzwi w klasie antywywa eniowej patrz cennik drzwi antyw amaniowych BRMB=DLB + 80 mm BRMH=DLH + 40 mm (profil 101 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -8-

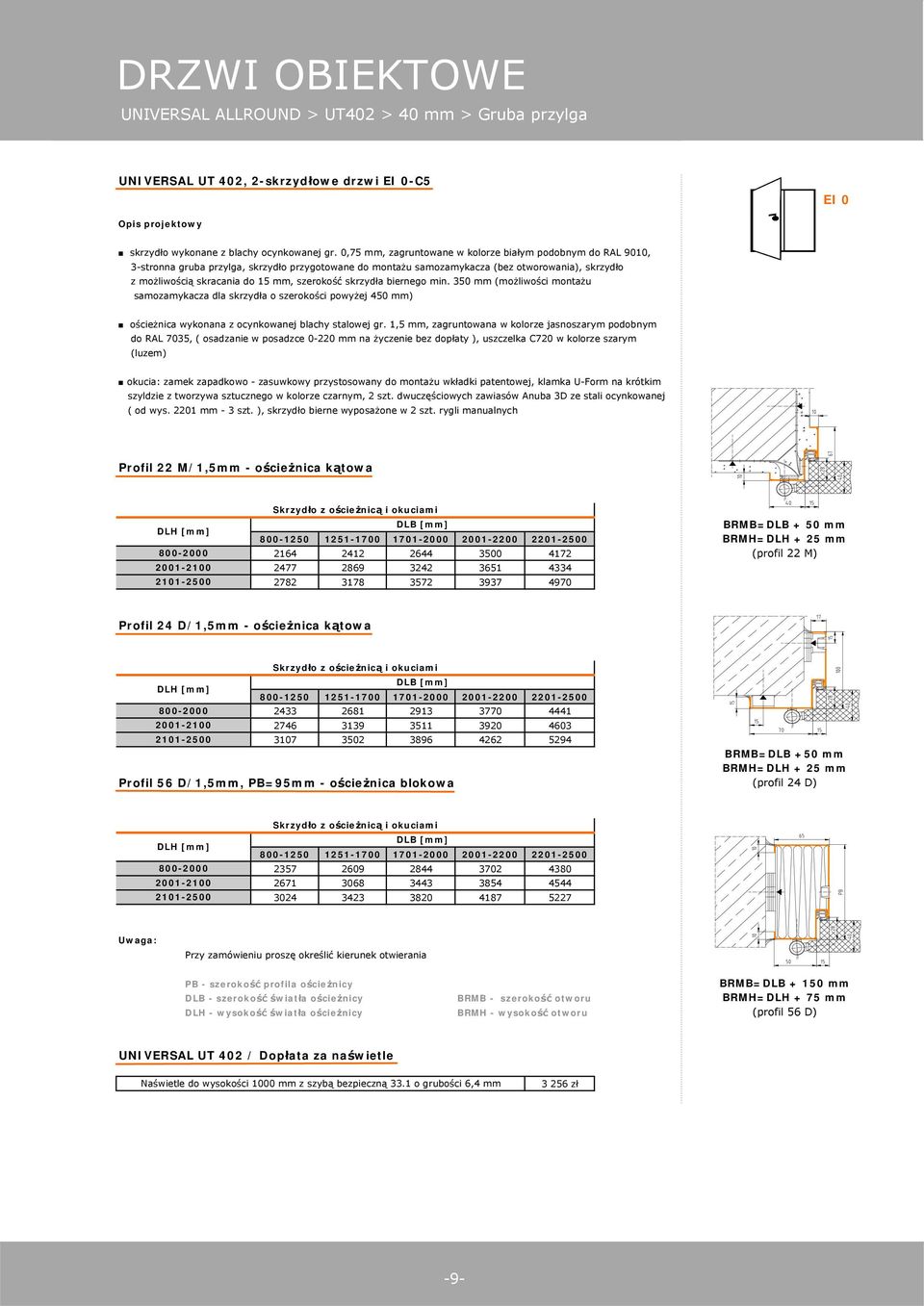

9 DRZWI OBIEKTOWE UNIVERSAL ALLROUND > UT402 > 40 mm > Gruba przylga UNIVERSAL UT 402, 2-skrzyd owe drzwi EI 0-C5 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), skrzyd o z mo liwo ci skracania do 15 mm, szeroko skrzyd a biernego min. 350 mm (mo liwo ci monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C720 w kolorze szarym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od wys mm - 3 szt. ), skrzyd o bierne wyposa one w 2 szt. rygli manualnych Profil 22 M/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 22 M) Profil 24 D/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami Profil 56 D/1,5mm, PB=95mm - o cie nica blokowa BRMB=DLB +50 mm BRMH=DLH + 25 mm (profil 24 D) Skrzyd o z o cie nic i okuciami Uwaga: Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu BRMB=DLB mm BRMH=DLH + 75 mm (profil 56 D) UNIVERSAL UT 402 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb bezpieczn 33.1 o grubo ci 6,4 mm z -9-

10 UNIVERSAL UT 402, 2-skrzyd owe drzwi EI 0-C5 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), skrzyd o z mo liwo ci skracania do 15 mm, szeroko skrzyd a biernego min. 350 mm (mo liwo ci monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C720 w kolorze szarym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od wys mm - 3 szt. ), skrzyd o bierne wyposa one w 2 szt. rygli manualnych Profil 42 M/1,5mm - o cie nica obejmuj ca Profil 101 D/1,5mm - o cie nica obejmuj ca Skrzyd o z o cie nic i okuciami, PB mm, MW= mm Skrzyd o z o cie nic i okuciami, PB mm, MW= mm BRMB=DLB mm BRMH=DLH + 50 mm (profil 42 M) Skrzyd o z o cie nic i okuciami, PB mm, MW= mm BRMB=DLB + 80 mm BRMH=DLH + 40 mm (profil 101 D) Uwaga: Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -10-

11 DRZWI OBIEKTOWE UNIVERSAL FIRE > UT431 > 40 mm > Gruba przylga UNIVERSAL UT 431, 1-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C560 w kolorze czarnym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od szer mm lub wys mm - 3 szt. ) Profil 22 M/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 22 M) Profil 24 D/1,5mm - o cie nica k towa Skrzyd o z o cie nic i okuciami BRMB=DLB +50 mm BRMH=DLH + 25 mm (profil 24 D) Profil 56 D, PB=95mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami Uwaga: Przy zamówieniu prosz okre li kierunek otwierania Drzwi w klasie antywywa eniowej patrz cennik drzwi antyw amaniowych BRMB=DLB mm BRMH=DLH + 75 mm (profil 56 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu UNIVERSAL UT 431 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb przeciwpo arow EI30 o grubo ci 17 mm z -11-

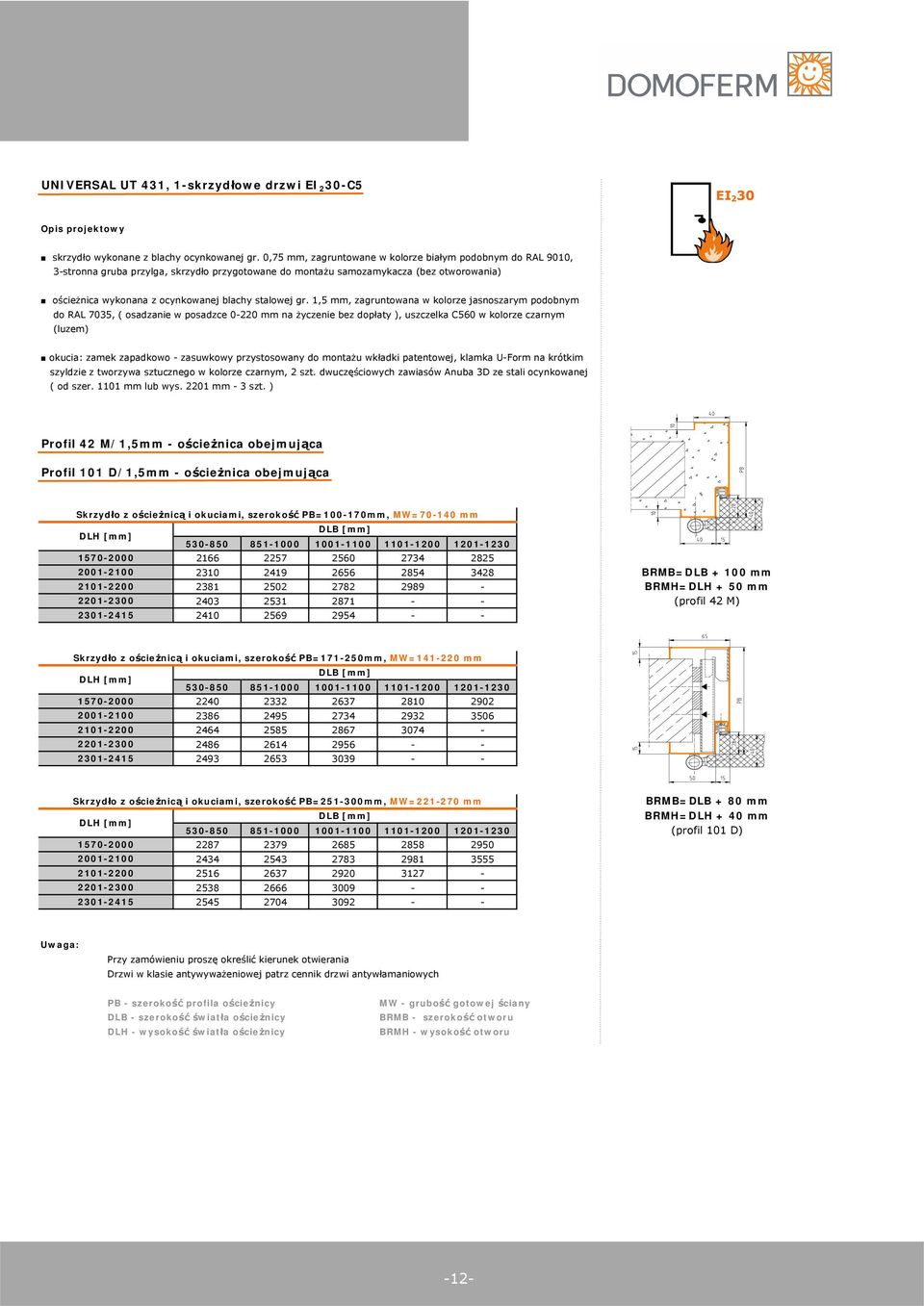

12 UNIVERSAL UT 431, 1-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 0,75 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 1,5 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzanie w posadzce mm na yczenie bez dop aty ), uszczelka C560 w kolorze czarnym (luzem) okucia: zamek zapadkowo - zasuwkowy przystosowany do monta u wk adki patentowej, klamka U-Form na krótkim szyldzie z tworzywa sztucznego w kolorze czarnym, 2 szt. dwucz ciowych zawiasów Anuba 3D ze stali ocynkowanej ( od szer mm lub wys mm - 3 szt. ) Profil 42 M/1,5mm - o cie nica obejmuj ca Profil 101 D/1,5mm - o cie nica obejmuj ca Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm BRMB=DLB mm BRMH=DLH + 50 mm (profil 42 M) Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm BRMB=DLB + 80 mm BRMH=DLH + 40 mm (profil 101 D) Uwaga: Przy zamówieniu prosz okre li kierunek otwierania Drzwi w klasie antywywa eniowej patrz cennik drzwi antyw amaniowych PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -12-

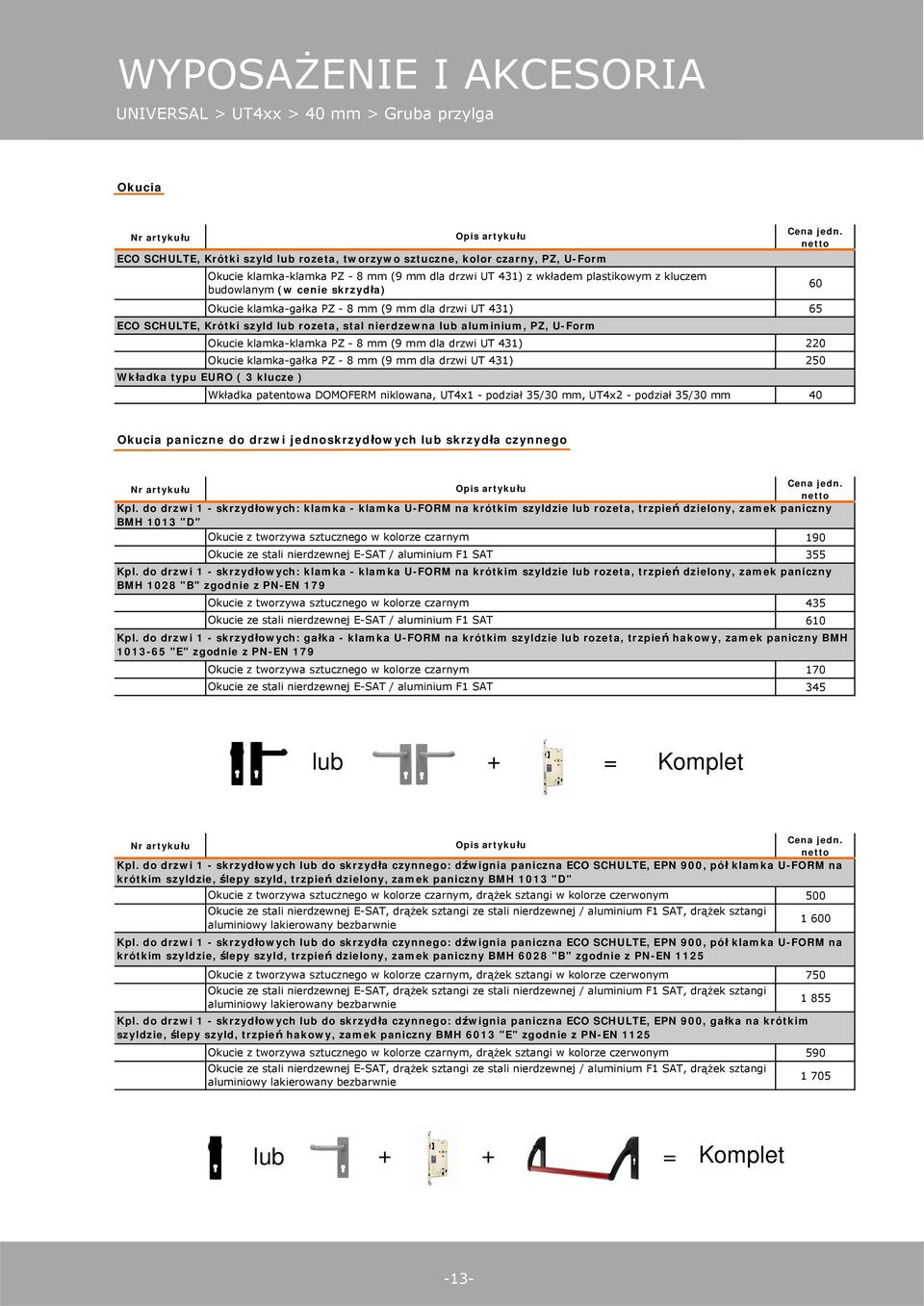

13 WYPOSA ENIE I AKCESORIA UNIVERSAL > UT4xx > 40 mm > Gruba przylga Okucia ECO SCHULTE, Krótki szyld lub rozeta, tworzywo sztuczne, kolor czarny, PZ, U-Form Okucie klamka-klamka PZ - 8 mm (9 mm dla drzwi UT 431) z wk adem plastikowym z kluczem budowlanym (w cenie skrzyd a) Okucie klamka-ga ka PZ - 8 mm (9 mm dla drzwi UT 431) 65 ECO SCHULTE, Krótki szyld lub rozeta, stal nierdzewna lub aluminium, PZ, U-Form Okucie klamka-klamka PZ - 8 mm (9 mm dla drzwi UT 431) 220 Okucie klamka-ga ka PZ - 8 mm (9 mm dla drzwi UT 431) 250 Wk adka typu EURO ( 3 klucze ) Wk adka patentowa DOMOFERM niklowana, UT4x1 - podzia 35/30 mm, UT4x2 - podzia 35/30 mm Okucia paniczne do drzwi jednoskrzyd owych lub skrzyd a czynnego Kpl. do drzwi 1 - skrzyd owych: klamka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie dzielony, zamek paniczny BMH 1013 "D" Okucie z tworzywa sztucznego w kolorze czarnym 190 Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT Kpl. do drzwi 1 - skrzyd owych: klamka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie dzielony, zamek paniczny BMH 1028 "B" zgodnie z PN-EN 179 Okucie z tworzywa sztucznego w kolorze czarnym Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT Kpl. do drzwi 1 - skrzyd owych: ga ka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie hakowy, zamek paniczny BMH "E" zgodnie z PN-EN 179 Okucie z tworzywa sztucznego w kolorze czarnym Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT lub + = Komplet Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, pó klamka U-FORM na krótkim szyldzie, lepy szyld, trzpie dzielony, zamek paniczny BMH 1013 "D" Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, pó klamka U-FORM na krótkim szyldzie, lepy szyld, trzpie dzielony, zamek paniczny BMH 6028 "B" zgodnie z PN-EN 1125 Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, ga ka na krótkim szyldzie, lepy szyld, trzpie hakowy, zamek paniczny BMH 6013 "E" zgodnie z PN-EN 1125 Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie lub + + = Komplet -13-

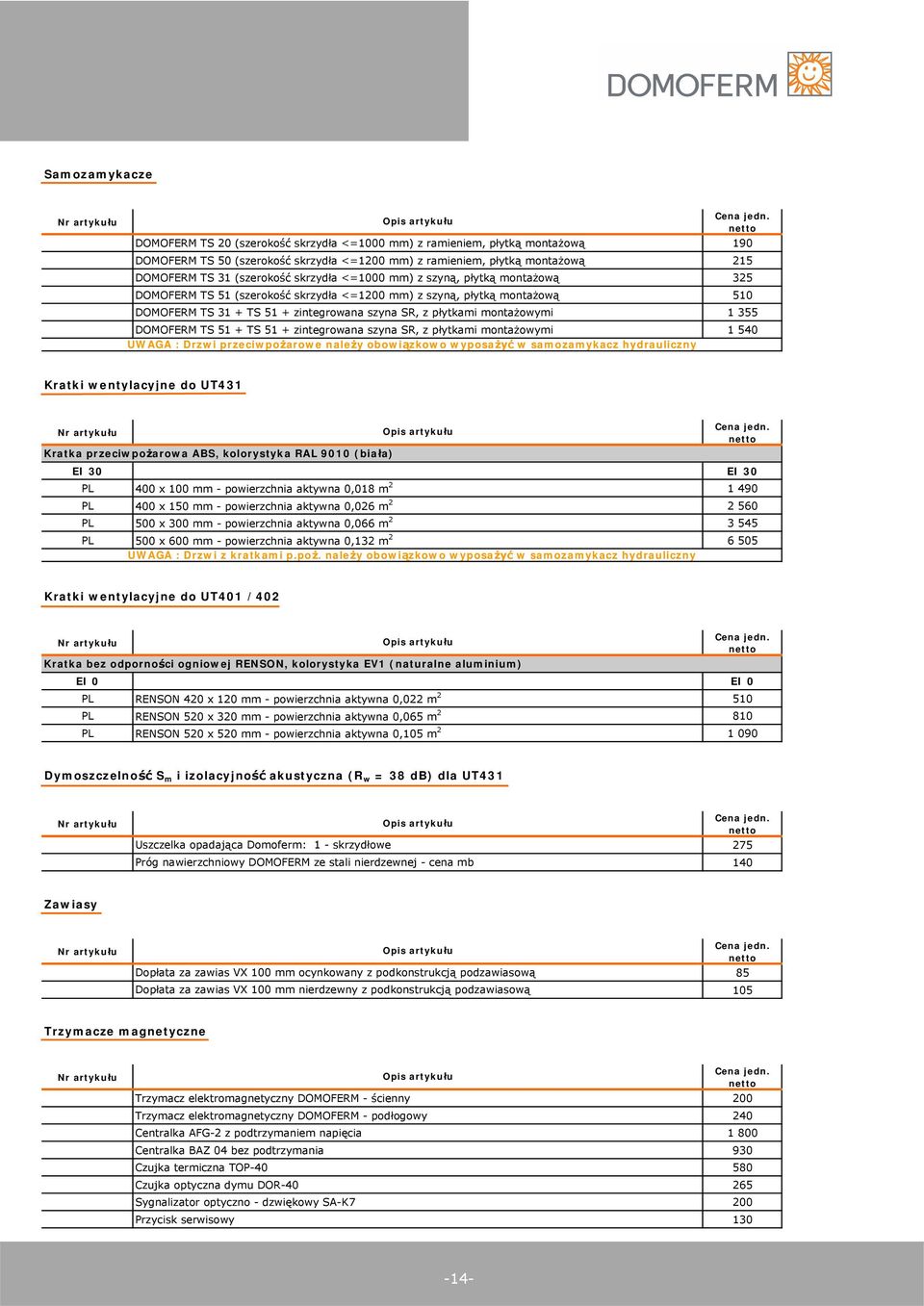

14 Samozamykacze DOMOFERM TS 20 (szeroko skrzyd a <=1000 mm) z ramieniem, p ytk monta ow 190 DOMOFERM TS 50 (szeroko skrzyd a <=1200 mm) z ramieniem, p ytk monta ow 215 DOMOFERM TS 31 (szeroko skrzyd a <=1000 mm) z szyn, p ytk monta ow 325 DOMOFERM TS 51 (szeroko skrzyd a <=1200 mm) z szyn, p ytk monta ow 510 DOMOFERM TS 31 + TS 51 + zintegrowana szyna SR, z p ytkami monta owymi DOMOFERM TS 51 + TS 51 + zintegrowana szyna SR, z p ytkami monta owymi UWAGA : Drzwi przeciwpo arowe nale y obowi zkowo wyposa w samozamykacz hydrauliczny Kratki wentylacyjne do UT431 Kratka przeciwpo arowa ABS, kolorystyka RAL 9010 (bia a) EI 30 EI 30 PL 400 x 100 mm - powierzchnia aktywna 0,018 m PL 400 x 150 mm - powierzchnia aktywna 0,026 m PL 500 x 300 mm - powierzchnia aktywna 0,066 m PL 500 x 600 mm - powierzchnia aktywna 0,132 m UWAGA : Drzwi z kratkami p.po. nale y obowi zkowo wyposa w samozamykacz hydrauliczny Kratki wentylacyjne do UT401 /402 Kratka bez odporno ci ogniowej RENSON, kolorystyka EV1 (naturalne aluminium) EI 0 EI 0 PL RENSON 420 x 120 mm - powierzchnia aktywna 0,022 m PL RENSON 520 x 320 mm - powierzchnia aktywna 0,065 m PL RENSON 520 x 520 mm - powierzchnia aktywna 0,105 m Dymoszczelno S m i izolacyjno akustyczna (R w = 38 db) dla UT431 Uszczelka opadaj ca Domoferm: 1 - skrzyd owe Próg nawierzchniowy DOMOFERM ze stali nierdzewnej - cena mb Zawiasy Dop ata za zawias VX 100 mm ocynkowany z podkonstrukcj podzawiasow Dop ata za zawias VX 100 mm nierdzewny z podkonstrukcj podzawiasow Trzymacze magnetyczne Trzymacz elektromagnetyczny DOMOFERM - cienny 200 Trzymacz elektromagnetyczny DOMOFERM - pod ogowy 240 Centralka AFG-2 z podtrzymaniem napi cia Centralka BAZ 04 bez podtrzymania 930 Czujka termiczna TOP Czujka optyczna dymu DOR Sygnalizator optyczno - dzwi kowy SA-K7 200 Przycisk serwisowy

15 WYPOSA ENIE I AKCESORIA UNIVERSAL > UT4xx > 40 mm > Gruba przylga Lakierowanie proszkowe drzwi w standardzie PRISMA 1 skrzyd owe VOPRALV Lakierowanie na kolor wg RAL skrzyd owe VOPRALV Lakierowanie na kolor wg RAL 645 Wyko czenie skrzyde oklein PCV - PLATAL: buk, maho, jasny d b PLATAL - wysokiej jako ci drewnopodobna okleina PVC, o cie nica lakierowana proszkowo wg RAL Oklejanie skrzyd a foli PVC (wy cznie do wymiaru 1000 x 2200 mm) Lakierowanie o cie nicy na kolor wg RAL / skrzyd o Wyko czenie skrzyde blach ze stali nierdzewnej Wysokiej jako ci blacha ze stali nierdzewnej o grubo ci 1,5 mm - gatunek stali Pas blachy typu kickplate lub pushplate o wysoko ci 300 mm - jednostronnie na skrzyd o Netto 275 Przeszklenia (ramka aluminiowa EV1) Wymiary standardowe Z szyb bezpieczn 33.1 o gr. 6,4 mm EI30 LO2 370 x 570 mm LO3 360 x 1160 mm LB Bulaj z aluminium o rednicy 300 mm LBN Bulaj ze stali nierdzewnej o rednicy 300 mm Wymiar do 0,2 m PL Przeszklenie powy ej 0,2 m 2 Lakierowanie wg RAL ramek aluminiowych przeszklenia Na zapytanie 490 UWAGA : Drzwi z przeszkleniem nale y obowi zkowo wyposa w samozamykacz hydrauliczny -15-

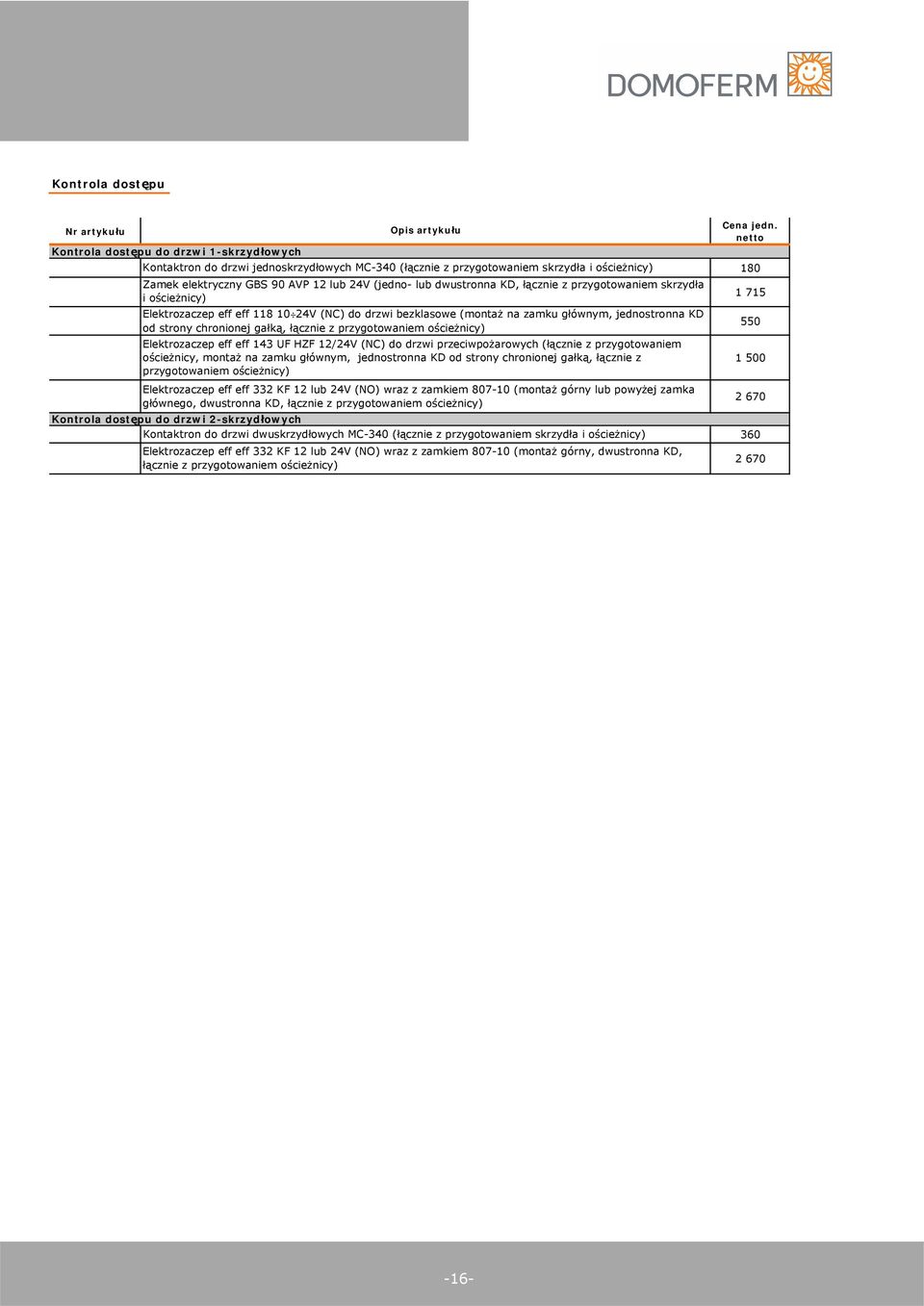

16 Kontrola dost pu Kontrola dost pu do drzwi 1-skrzyd owych Kontaktron do drzwi jednoskrzyd owych MC-340 ( cznie z przygotowaniem skrzyd a i o cie nicy) Zamek elektryczny GBS 90 AVP 12 lub 24V (jedno- lub dwustronna KD, cznie z przygotowaniem skrzyd a i o cie nicy) Elektrozaczep eff eff V (NC) do drzwi bezklasowe (monta na zamku g ównym, jednostronna KD od strony chronionej ga k, cznie z przygotowaniem o cie nicy) Elektrozaczep eff eff 143 UF HZF 12/24V (NC) do drzwi przeciwpo arowych ( cznie z przygotowaniem o cie nicy, monta na zamku g ównym, jednostronna KD od strony chronionej ga k, cznie z przygotowaniem o cie nicy) Elektrozaczep eff eff 332 KF 12 lub 24V (NO) wraz z zamkiem (monta górny lub powy ej zamka g ównego, dwustronna KD, cznie z przygotowaniem o cie nicy) Kontrola dost pu do drzwi 2-skrzyd owych Kontaktron do drzwi dwuskrzyd owych MC-340 ( cznie z przygotowaniem skrzyd a i o cie nicy) Elektrozaczep eff eff 332 KF 12 lub 24V (NO) wraz z zamkiem (monta górny, dwustronna KD, cznie z przygotowaniem o cie nicy)

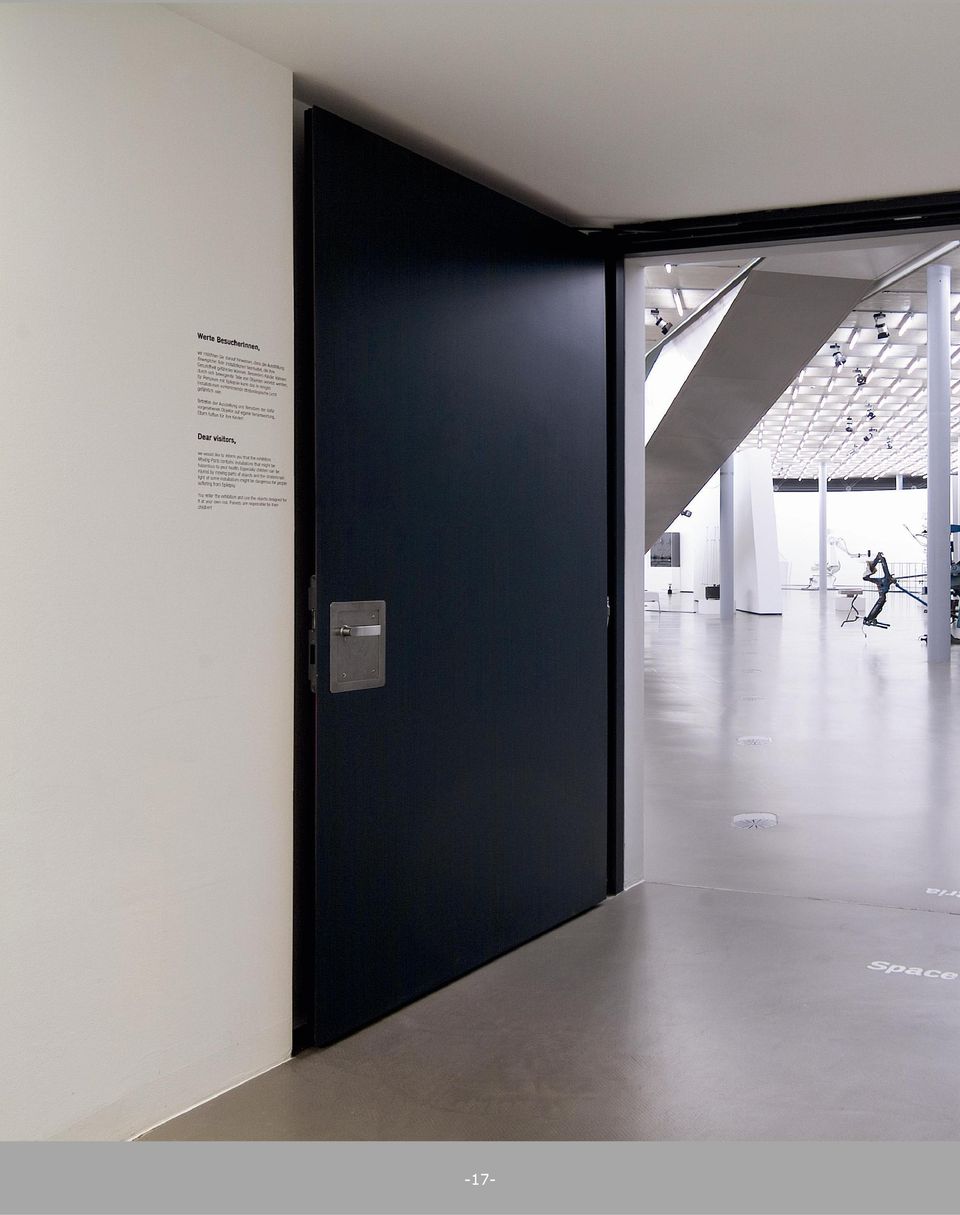

17 -17-

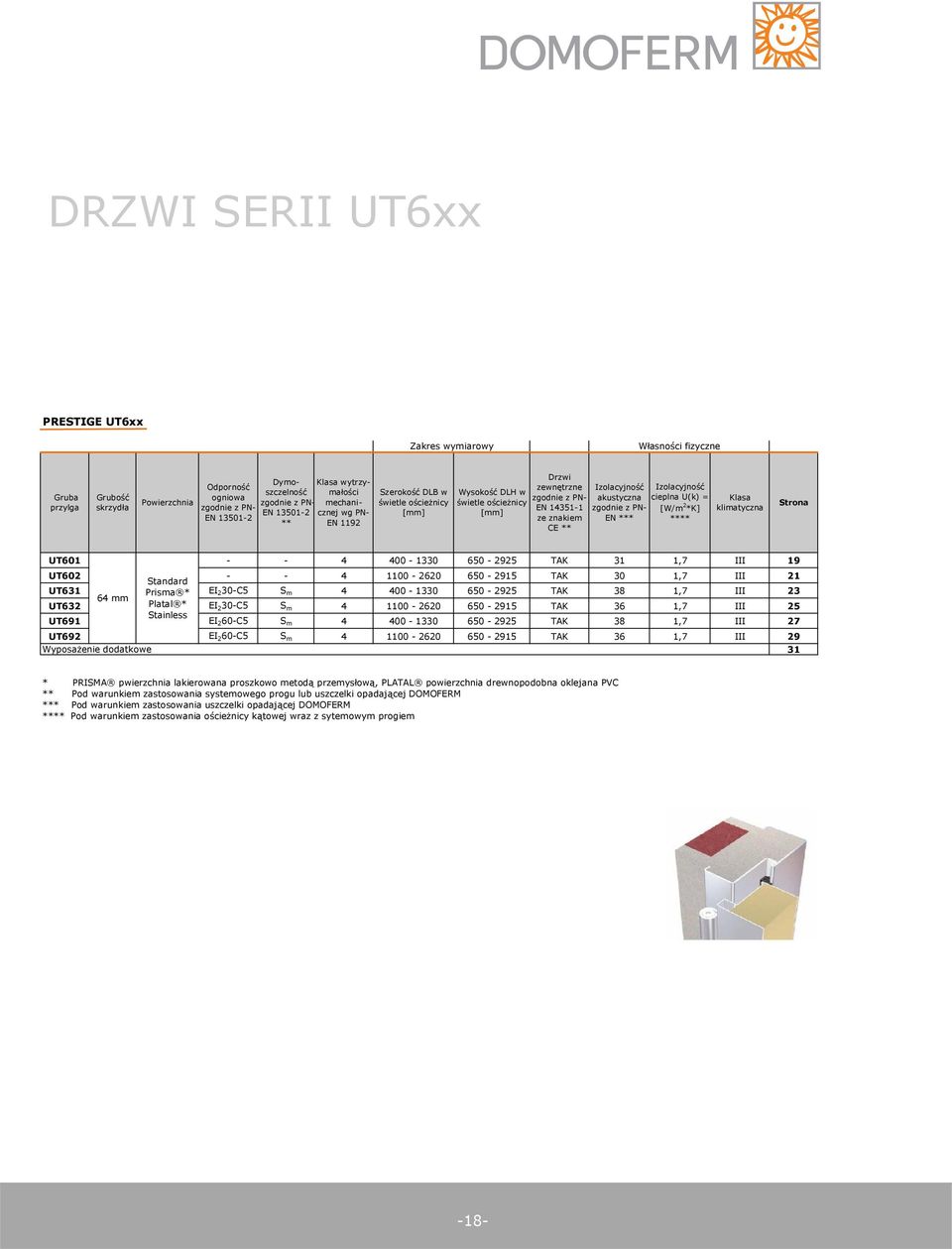

18 DRZWI SERII UT6xx PRESTIGE UT6xx Zakres wymiarowy W asno ci fizyczne Gruba przylga Grubo skrzyd a Powierzchnia Odporno ogniowa zgodnie z PN- EN Dymoszczelno zgodnie z PN- EN ** Klasa wytrzyma o ci mechanicznej wg PN- EN 1192 Szeroko DLB w wietle o cie nicy [mm] Wysoko DLH w wietle o cie nicy [mm] Drzwi zewn trzne zgodnie z PN- EN ze znakiem CE ** Izolacyjno akustyczna zgodnie z PN- EN *** Izolacyjno cieplna U(k) = [W/m 2 *K] **** Klasa klimatyczna Strona UT TAK 31 1,7 III 19 UT602 Standard TAK 30 1,7 III 21 UT631 Prisma * EI 2 30-C5 S m TAK 38 1,7 III mm UT632 Platal * EI 2 30-C5 S m TAK 36 1,7 III 25 UT691 Stainless EI 2 60-C5 S m TAK 38 1,7 III 27 UT692 EI 2 60-C5 S m TAK 36 1,7 III 29 Wyposa enie dodatkowe 31 * PRISMA pwierzchnia lakierowana proszkowo metod przemys ow, PLATAL powierzchnia drewnopodobna oklejana PVC ** Pod warunkiem zastosowania systemowego progu lub uszczelki opadaj cej DOMOFERM *** Pod warunkiem zastosowania uszczelki opadaj cej DOMOFERM **** Pod warunkiem zastosowania o cie nicy k towej wraz z sytemowym progiem -18-

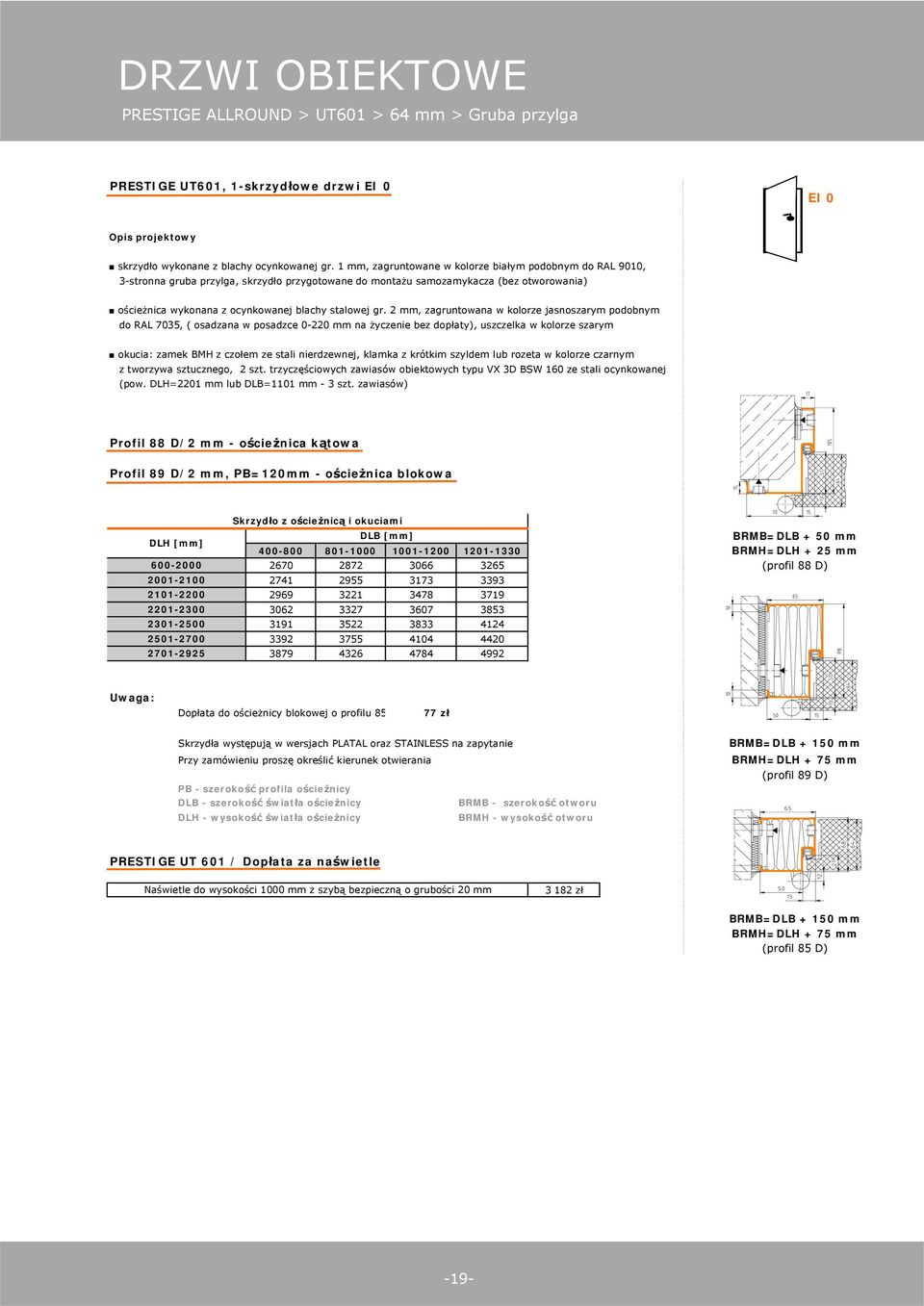

19 DRZWI OBIEKTOWE PRESTIGE ALLROUND > UT601 > 64 mm > Gruba przylga PRESTIGE UT601, 1-skrzyd owe drzwi EI 0 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze szarym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu BRMB=DLB mm BRMH=DLH + 75 mm (profil 89 D) PRESTIGE UT 601 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb bezpieczn o grubo ci 20 mm z BRMB=DLB mm BRMH=DLH + 75 mm (profil 85 D) -19-

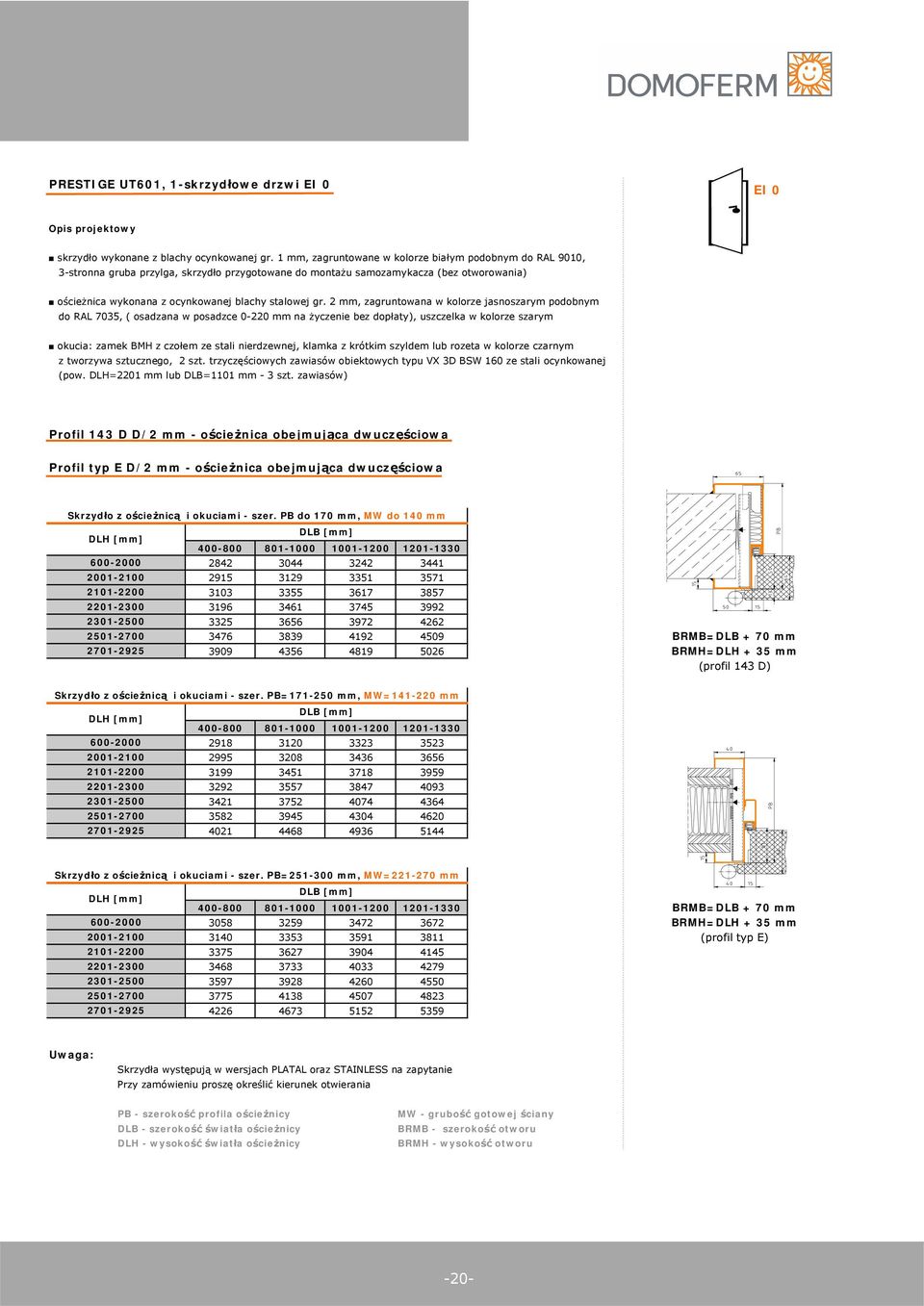

20 PRESTIGE UT601, 1-skrzyd owe drzwi EI 0 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze szarym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 143 D D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami - szer. PB do 170 mm, MW do 140 mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -20-

21 DRZWI OBIEKTOWE PRESTIGE ALLROUND > UT602 > 64 mm > Gruba przylga PRESTIGE UT602, 2-skrzyd owe drzwi EI 0 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze szarym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH= DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy BRMB - szeroko otworu DLH - wysoko wiat a o cie nicy BRMH - wysoko otworu BRMB=DLB mm BRMH= DLH + 75 mm (profil P89D) PRESTIGE UT 602 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb bezpieczn o grubo ci 20 mm z BRMB=DLB mm BRMH=DLH + 75 mm (profil P85D) -21-

22 PRESTIGE UT602, 2-skrzyd owe drzwi EI 0 EI 0 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze szarym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 143 D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami, szeroko PB do 170 mm, MW do 140 mm DLH DLB BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm DLH DLB Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm DLH DLB BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -22-

23 DRZWI OBIEKTOWE PRESTIGE FIRE > UT631 > 64 mm > Gruba przylga PRESTIGE UT631, 1-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, samozamykacz DOMOFERM TS 50, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania BRMB=DLB mm BRMH=DLH + 75 mm (profil 89 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu PRESTIGE UT 631 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb przeciwpo arow o grubo ci 17 mm z BRMB=DLB mm BRMH=DLH + 75 mm (profil 85 D) -23-

24 PRESTIGE UT631, 1-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, samozamykacz DOMOFERM TS 50, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 143 D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami - szer. PB do 170 mm, MW do 140 mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -24-

25 DRZWI OBIEKTOWE PRESTIGE FIRE > UT632 > 64 mm > Gruba przylga PRESTIGE UT632, 2-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. samozamykaczy DOMOFERM TS 50, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania BRMB=DLB mm BRMH=DLH + 75 mm (profil 89 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu PRESTIGE UT 632 / Dop ata za na wietle Na wietle do wysoko ci 1000 mm z szyb przeciwpo arow o grubo ci 17 mm z BRMB=DLB mm BRMH=DLH + 75 mm (profil 85 D) -25-

26 PRESTIGE UT632, 2-skrzyd owe drzwi EI 2 30-C5 EI 230 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. samozamykaczy DOMOFERM TS 50, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 143 D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami, szeroko PB do 170 mm, MW do 140 mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -26-

27 DRZWI OBIEKTOWE PRESTIGE FIRE > UT691 > 64 mm > Gruba przylga PRESTIGE UT691, 1-skrzyd owe drzwi EI 2 60-C5 EI 260 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, samozamykacz DOMOFERM TS 50, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania BRMB=DLB mm BRMH=DLH + 75 mm (profil 89 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu BRMB=DLB mm BRMH=DLH + 75 mm (profil 85 D) -27-

28 PRESTIGE UT691, 1-skrzyd owe drzwi EI 2 60-C5 EI 260 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, samozamykacz DOMOFERM TS 50, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=1101 mm - 3 szt. zawiasów) Profil 143 D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami - szer. PB do 170 mm, MW do 140 mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm Skrzyd o z o cie nic i okuciami - szer. PB= mm, MW= mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -28-

29 DRZWI OBIEKTOWE PRESTIGE FIRE > UT692 > 64 mm > Gruba przylga PRESTIGE UT692, 2-skrzyd owe drzwi EI 2 60-C5 EI 260 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. samozamykaczy DOMOFERM TS 50, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 88 D/2 mm - o cie nica k towa Profil 89 D/2 mm, PB=120mm - o cie nica blokowa Skrzyd o z o cie nic i okuciami BRMB=DLB + 50 mm BRMH=DLH + 25 mm (profil 88 D) Uwaga: Dop ata do o cie nicy blokowej o profilu 85 D - 77 z Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania BRMB=DLB mm BRMH=DLH + 75 mm (profil 89 D) PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy BRMB - szeroko otworu BRMH - wysoko otworu BRMB=DLB mm BRMH=DLH + 75 mm (profil 85 D) -29-

30 PRESTIGE UT692, 2-skrzyd owe drzwi EI 2 60-C5 EI 260 Opis projektowy skrzyd o wykonane z blachy ocynkowanej gr. 1 mm, zagruntowane w kolorze bia ym podobnym do RAL 9010, 3-stronna gruba przylga, skrzyd o przygotowane do monta u samozamykacza (bez otworowania), szeroko skrzyd a biernego min. 300 mm (mo liwo monta u samozamykacza dla skrzyd a o szeroko ci powy ej 450 mm) o cie nica wykonana z ocynkowanej blachy stalowej gr. 2 mm, zagruntowana w kolorze jasnoszarym podobnym do RAL 7035, ( osadzana w posadzce mm na yczenie bez dop aty), uszczelka w kolorze czarnym okucia: zamek BMH z czo em ze stali nierdzewnej, klamka z krótkim szyldem lub rozeta w kolorze czarnym z tworzywa sztucznego, 2 szt. samozamykaczy DOMOFERM TS 50, RKZ DOMOFERM, 2 szt. trzycz ciowych zawiasów obiektowych typu VX 3D BSW 160 ze stali ocynkowanej (pow. DLH=2201 mm lub DLB=2101 mm - 3 szt. zawiasów), skrzyd o bierne wyposa one w rygiel manualny Profil 143 D/2 mm - o cie nica obejmuj ca dwucz ciowa Profil typ E D/2 mm - o cie nica obejmuj ca dwucz ciowa Skrzyd o z o cie nic i okuciami, szeroko PB do 170 mm, MW do 140 mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil 143 D) Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm Skrzyd o z o cie nic i okuciami, szeroko PB= mm, MW= mm BRMB=DLB + 70 mm BRMH=DLH + 35 mm (profil typ E) Uwaga: Skrzyd a wyst puj w wersjach PLATAL oraz STAINLESS na zapytanie Przy zamówieniu prosz okre li kierunek otwierania PB - szeroko profila o cie nicy DLB - szeroko wiat a o cie nicy DLH - wysoko wiat a o cie nicy MW - grubo gotowej ciany BRMB - szeroko otworu BRMH - wysoko otworu -30-

31 WYPOSA ENIE I AKCESORIA PRESTIGE > UT6xx > 64 mm > Gruba przylga Okucia ECO SCHULTE, Krótki szyld lub rozety, tworzywo sztuczne, kolor czarny, PZ, U-Form Okucie klamka-klamka PZ - 9 mm z wk adem plastikowym z kluczem budowlanym ( w cenie skrzyd a ) Okucie klamka-ga ka PZ - 9 mm 65 ECO SCHULTE, Krótki szyld lub rozety, stal nierdzewna lub aluminium, PZ, U-Form Okucia klamka-klamka PZ - 9 mm 220 Okucia klamka-ga ka PZ - 9 mm 250 Wk adka typu EURO ( 3 klucze ) Wk adka patentowa DOMOFERM niklowana, UT6x1 - podzia 35/45 mm 40 Wk adka patentowa DOMOFERM niklowana, UT6x2 - podzia 45/45 mm Okucia paniczne do drzwi jednoskrzyd owych lub skrzyd a czynnego Kpl. do drzwi 1 - skrzyd owych: klamka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie dzielony, zamek paniczny BMH 1013 "D" Okucie z tworzywa sztucznego w kolorze czarnym Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT Kpl. do drzwi 1 - skrzyd owych: ga ka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie hakowy, zamek paniczny BMH 1013 "E" zgodnie z PN EN 179 Okucie z tworzywa sztucznego w kolorze czarnym Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT Kpl. do drzwi 1 - skrzyd owych: klamka - klamka U-FORM na krótkim szyldzie lub rozeta, trzpie dzielony, zamek paniczny BMH 1028 "B" zgodnie z PN EN 179 Okucie z tworzywa sztucznego w kolorze czarnym Okucie ze stali nierdzewnej E-SAT / aluminium F1 SAT lub + = Komplet Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, pó klamka U-FORM na krótkim szyldzie, lepy szyld, trzpie dzielony, zamek paniczny BMH 1013 "D" Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, ga ka na krótkim szyldzie, lepy szyld, trzpie hakowy, zamek paniczny BMH 6013 "E" zgodnie z PN EN 1125 Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie Kpl. do drzwi 1 - skrzyd owych lub do skrzyd a czynnego: d wignia paniczna ECO SCHULTE, EPN 900, pó klamka U-FORM na krótkim szyldzie, lepy szyld, trzpie dzielony, zamek paniczny BMH 6028 "B" zgodnie z PN EN 1125 Okucie z tworzywa sztucznego w kolorze czarnym, dr ek sztangi w kolorze czerwonym Okucie ze stali nierdzewnej E-SAT, dr ek sztangi ze stali nierdzewnej / aluminium F1 SAT, dr ek sztangi aluminiowy lakierowany bezbarwnie lub + + = Komplet -31-
