2 System fasadowo-dachowythermo Woparciu o wieloletnie doêwiadczenia konstruktorów w Skandynawii i w Polsce oraz wspó prac z architektami, SAPA opracowa a nowy system Êcian os onowych i dachów przeszklonych Thermo. Tworzàc System Thermo zrealizowano ide koncernu SAPA polegajàcà na poszanowaniu Êrodowiska naturalnego poprzez maksymalne wykorzystanie powtórnie przetworzonego aluminium. System ten spe nia oczekiwania polskiego rynku, oferujàc unikatowy produkt, który charakteryzuje si prostotà konstrukcji oraz wysokimi parametrami technicznymi. Podsystemy tworzàce rodzin Thermo (SFB 41, SFB i SFB SG) bazujà na profilach aluminiowych o szerokoêci mm. Ró nià si mi dzy sobà zastosowaniem oraz konstrukcjà. Architektom i konstruktorom Thermo zapewnia elastycznoêç w projektowaniu; wykonawcom atwoêç obróbki i monta u; klientom wysokà jakoêç i niskie koszty. 02

System ten spe nia oczekiwania polskiego rynku, oferujàc unikatowy produkt, który charakteryzuje si prostotà konstrukcji oraz wysokimi parametrami technicznymi.

3 03

4 System fasadowo-dachowythermo IzolacyjnoÊç i szczelnoêç System Thermo w rozwiàzaniu standardowym posiada wyjàtkowà izolacyjnoêç termicznà. Przekroje systemu klasyfikowane sà wg DIN 4108 cz. 4 do najwy szej grupy RMG 1. Tak wysokà izolacyjnoêç (dla pokazanego typowego przekroju U R =1.85 W/m 2 K) uzyskano m.in. poprzez zastosowanie przek adek termicznych o wysokoêci 30 mm oraz uszczelek szklenia wykonanych ze spienionego EPDM. Specjalny kszta t uszczelek zapewnia tak e bardzo wysokà szczelnoêç na infiltracj powietrza i przenikanie wody opadowej. System przewiduje tak e stosowanie przek adek termicznych o wysokoêci 40 mm. -20 C +20 C -18,3-16,3-12,5-6,5 1,1 9,1 10,9 15,3 18 Wysokie parametry techniczne Êciany oslonowej systemu Thermo zosta y potwierdzone w trakcie badaƒ aprobacyjnych przeprowadzonych w laboratoriach Instytutu Techniki Budowlanej. 04

poprzez zastosowanie przek adek termicznych o wysokoêci 30 mm oraz uszczelek szklenia wykonanych ze spienionego EPDM.

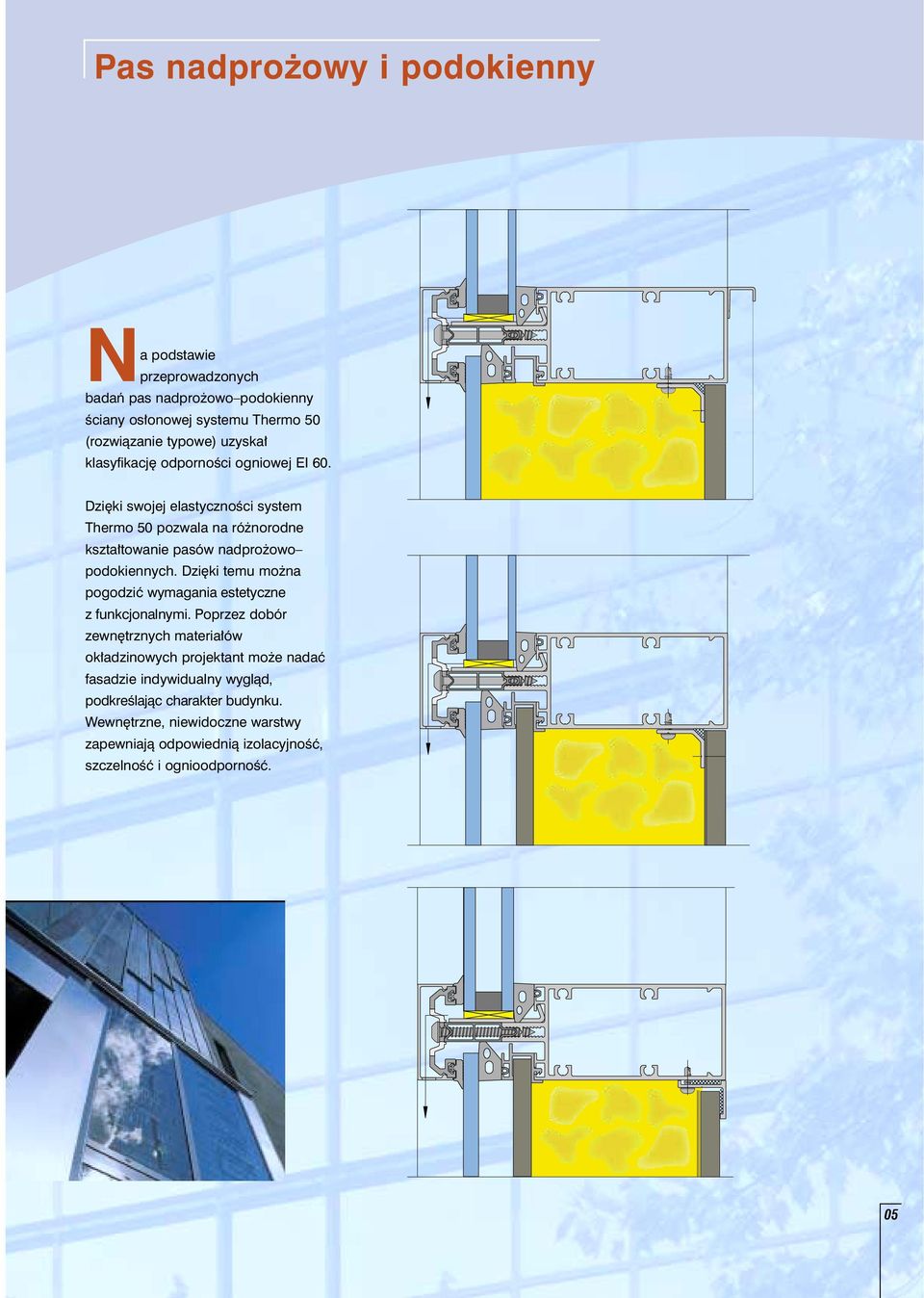

5 Pas nadpro owy i podokienny Na podstawie przeprowadzonych badaƒ pas nadpro owo podokienny Êciany os onowej systemu Thermo (rozwiàzanie typowe) uzyska klasyfikacj odpornoêci ogniowej EI 60. Dzi ki swojej elastycznoêci system Thermo pozwala na ró norodne kszta towanie pasów nadpro owo podokiennych. Dzi ki temu mo na pogodziç wymagania estetyczne z funkcjonalnymi. Poprzez dobór zewn trznych materia ów ok adzinowych projektant mo e nadaç fasadzie indywidualny wyglàd, podkreêlajàc charakter budynku. Wewn trzne, niewidoczne warstwy zapewniajà odpowiednià izolacyjnoêç, szczelnoêç i ognioodpornoêç. 05

Dzi ki temu mo na pogodziç wymagania estetyczne z funkcjonalnymi.

6 System fasadowo-dachowythermo Okna i drzwi WÊcianach os onowych systemu Thermo mo na zastosowaç cztery rodzaje okien otwieranych. O wyborze typu okna decydujà wymagane funkcje, wyglàd budynku oraz indywidualne preferencje architektów i u ytkowników. Otwierane na zewnàtrz okna strukturalne z ukrytà oêcie nicà i skrzyd em. Dost pne z okuciami Êlizgowymi, z poziomà lub pionowà osià obrotu.* Otwierane do wewnàtrz okna blokowe z ukrytym skrzyd em. Dost pne jako rozwieralne, rozwierano uchylne lub uchylne. Otwierane do wewnàtrz okna typowe, dost pne jako rozwieralne, rozwierano uchylne lub uchylne.** Otwierane na zewnàtrz okna z widocznymi skrzyd em i oêcie nicà, z zawieszeniem bocznym, górnym lub dolnym. W dachach przeszklonych, w celu wentylacji i oddymiania, mo na stosowaç okna po aciowe wykonane z profili oferowanych przez system. Wszystkie rodzaje okien, podobnie jak i drzwi, montowane sà we wr bach fasady za pomocà specjalnych elementów redukcyjnych. W Êcianach os onowych Thermo mo na stosowaç drzwi otwierane do wewnàtrz, na zewnàtrz lub przesuwne.*** * okna typu SFB 4074 obj te sà Aprobatà Technicznà ITB AT /2002 ** okna typu SFB 1074 obj te sà Aprobatà Technicznà ITB AT /2000 *** drzwi typu SFB 2074 obj te sà Aprobatà Technicznà ITB AT /

Dost pne z okuciami Êlizgowymi, z poziomà lub pionowà osià obrotu.* Otwierane do wewnàtrz okna blokowe z ukrytym skrzyd em. Dost pne jako rozwieralne, rozwierano uchylne lub uchylne.

7 Ró norodnoêç profili Istotnym elementem kszta tujàcym wyglàd zewn trzny fasady sà profile maskujàce. Thermo oferuje bardzo szeroki ich wybór. Szeroka gama profili s upoworyglowych, zró nicowanych pod wzgl dem wielkoêci i kszta tu, pozwala na optymalny ich dobór w zale noêci od wymagaƒ statyki oraz umo liwia swobodne kszta towanie wewn trznego wyglàdu Êciany os onowej. Dodatkowym atutem systemu jest mo liwoêç stosowania profili tego samego typu zarówno w pionie, jak i poziomie, co oprócz walorów estetycznych ma znaczàcy wp yw na obni enie iloêci odpadów w trakcie produkcji. Wszystkie profile oferowane przez SAPA mogà byç anodowane (w kolorze naturalnym lub barwione) lub powlekane pow okami lakierniczymi (w kolorach wg palety RAL oraz NCS). Ponadto SAPA oferuje pow oki typu DECORAL (naêladujàce drewno i kamieƒ) oraz SYNTHATEC (pow oki o podwy szonej odpornoêci). 07

8 System fasadowo-dachowythermo Thermo System Glazing Dla architektów i inwestorów poszukujàcych nowych rozwiàzaƒ dla swoich obiektów stworzony zosta system Êcian os onowych ze zredukowanymi profilami zewn trznymi. Konstrukcja szkieletu bazuje na profilach systemu SFB odwadnianego s upami. Od zewnàtrz, dzi ki zastosowaniu listew oszklenia o szerokoêci 32mm, otrzymujemy cienkà lini podzia owà oraz stosunkowo p askà powierzchni fasady. W Êcianach os onowych systemu SFB SG mo na stosowaç dowolne elementy otwierane, w tym okna odchylne typu strukturalnego System SFB SG pozwala na àczenie ró nego rodzaju profili maskujàcych. Dzi ki zastosowaniu odpowiedniej kombinacji profili mo na uzyskaç efekt poziomej linii. 08

Od zewnàtrz, dzi ki zastosowaniu listew oszklenia o szerokoêci 32mm, otrzymujemy cienkà lini podzia owà oraz stosunkowo p askà powierzchni fasady.

9 System fasadowo-dachowy Thermo umo liwia wykonywanie zarówno pionowych Êcian os onowych (odwadnianych polami), jak i wszelkiego rodzaju zadaszeƒ (odwadnianych s upami). Dzi ki pe nej kompatybilnoêci podsystemów tworzàcych rodzin Thermo (SFB 41 i SFB ) mo na wykonywaç po àczenia cz Êci pionowych z pochylonymi tworzàc konstrukcje przestrzenne. W takim profile krokwi i s upów po àczone sà w sposób umo liwiajàcy drena zadaszenia wewnàtrz konstrukcji specjalnymi kana ami. Uzupe nieniem systemu dachowego sà okna po aciowe przeznaczone do wentylacji i oddymiania. Max 155 Min 90 Thermo oferuje unikalnà konstrukcj kopu oraz zadaszeƒ walcowych opartych na podkonstrukcji. Specjalne profile krokwiowe stosowane w tym rozwiàzaniu mo na wyginaç za pomocà prostych narz dzi i nie wymagajà àczenia w miejscu za amania, co zapewnia niespotykanà szczelnoêç konstrukcji. 09

10 System fasadowo-dachowythermo Thermo profile s upowe i ryglowe Profile podstawowe systemu Thermo majà szerokoêç mm. Asortyment obejmuje profile s upowo ryglowe, dylatacyjne i naro ne. Istnieje mo liwoêç opracowania profili dostosowanych do konkretnego obiektu, spe niajàcych wymagania projektanta i inwestora w zakresie kszta tu, wymiarów oraz w aêciwoêci / / / / / / / / / /

68657 68283 180 68656 68655 68654 68653 68652 68651 60 80 100 120 140 180 68687 / 88 68685 / 86 68683 / 84 68681 / 82 68679 / 80 68677 / 78 2 3 2 3 60 80 100 120 140 68282 68281 68280 68279 60 100

11 Thermo profile maskujàce Thermo oferuje szeroki asortyment profili maskujàcych. Ró norodnoêç mo liwych kombinacji pozwala projektantom i inwestorom na zindywidualizowanie i wyró nienie swoich obiektów. SAPA proponuje tak e wykonanie niestandardowych profili wg indywidualnych projektów. Dzi ki temu mo na nadaç obiektom niepowtarzalny wyglàd

SAPA proponuje tak e wykonanie niestandardowych profili wg indywidualnych projektów. Dzi ki temu mo na nadaç obiektom niepowtarzalny wyglàd. 42625 13.

12 Sapa System Sp. z o.o Warszawa ul. Trakt Lubelski 166 tel.: (022) , fax: (022) info.system@sapa.pl
