1 Systemy Przeciwpożarowe i Dymoszczelne A L US Y S T E M 1

2 2 Copyright by Alu System

3 SYSTEMY PRZECIWPOŻAROWE LOGIKA WSPÓŁPRACY... 4 ASP 80 FIRE... 6 ASP 80 FIRE ASP DYMOSZCZELNE ASP F FIRE DODATKOWE SYSTEMY PRZECIWPOŻAROWE

4 LOGIKA WSPÓŁPRACY Proces realizacji - wycena, - zamówienie/potwierdzenie parametrów, - potwierdzenie zamówienia i terminu realizacji dostawy, - płatność, - dostawa i przekazanie dokumentów (DWU). Transport Firma ALUSYSTEM zapewnia transport gotowych wyrobów po wcześniejszym ustaleniu warunków oraz terminów. Możliwy jest również odbiór osobisty. 4

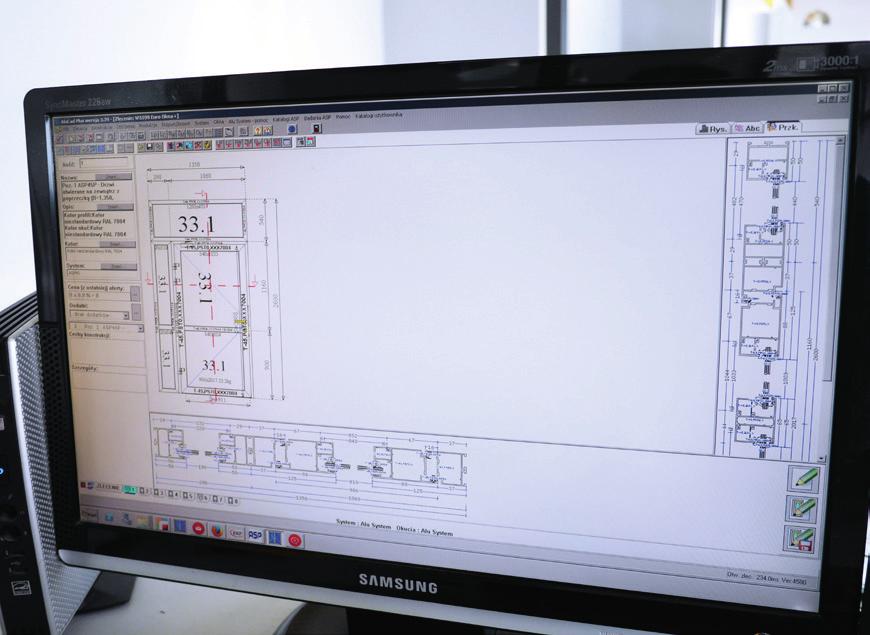

5 Logika współpracy Fabrykacja Wszystkie elementy systemów przeciwpożarowych są przez nas w pełni prefabrykowane. Oznacza to, że dział fabrykacji ALUSYSTEM zapewnia wykonanie zaprojektowanych otworów i obróbek, za pomocą najnowszego oprzyrządowania, przy nadzorze wykwalifikowanych specjalistów. Dzięki temu nasze produkty cechuje wysoka precyzja i jakość wykonania, przy zachowanej powtarzalności elementów, na którą szczególną uwagę zwraca końcowy Klient. Proces fabrykacji w znacznym stopniu skraca i upraszcza proces montażu oferowanych przez nas systemów. Samodzielny montaż Gotowe wyroby firmy ALUSYSTEM wyprodukowane na rozwiązaniach ASP FIRE przystosowane są do samodzielnego montażu. Klient otrzymuje gotowe drzwi, a w przypadku witryn, przygotowane elementy, które wystarczy ze sobą złożyć. Na tym etapie nie jest wymagane użycie specjalistycznych narzędzi. 5

6 6 ASP 80 FIRE

7 Systemy Przeciwpożarowe ASP 80 FIRE 7

8 ASP 80 FIRE Okucia ALUSYSTEM Możliwość zastosowania wypełnienia przeziernego i nieprzeziernego Szerokość profili 78 mm Blacha stalowa i taśma pęczniejąca zabezpieczająca konstrukcję przed skutkami wysokiej temperatury 8 Profilowane wkłady gipsowe

9 Wymiary te są jednymi z największych, obecnie dostępnych na polskim rynku aluminiowych drzwi przeciwpożarowych. Systemy Przeciwpożarowe ASP 80 FIRE System ASP 80 FIRE stworzono do konstruowania przegród przeciwpożarowych o odporności ogniowej EI30 oraz EI60. Można go stosować zarówno wewnątrz jak i na zewnątrz. Elementami nośnymi systemu ASP 80 FIRE są profile o szerokości 78 mm złożone z dwóch kształtowników aluminiowych oraz przekładki z poliamidu wzmocnionego włóknem szklanym. Komory kształtowników wypełnione są wkładami gipsowymi, które w wypadku pożaru chronią konstrukcję przed niekorzystnym działaniem wysokiej temperatury. Elementy aluminiowe zapewniają profilom odpowiednią sztywność, natomiast przekładka poliamidowa ma znaczny wpływ na poprawę właściwości termicznych. Dodatkowo zapewnia mały współczynnik przewodzenia ciepła, a w warunkach pożarowych spowalnia transport ciepła przez przegrodę drzwiową. Oferowane przez nas drzwi wyposażone są w doskonałej jakości okucia. Większość okuć jest produkowana w naszej firmie, co zapewnia znakomitą współpracę z profilami systemowymi. 9

10 EMY PRZECIWPOŻA SYSTEMY PRZECIWP budowy ASP 80 FIRE / ASP 80 FIRE + ASP 80 FIRE PRZYKŁADY ZABUDOWY I PRZEKRÓJ ASP 80 Przekrój FIRE przez stojaki drzwi w zabudowie witrynowej Przykłady zabudowy ASP 80 FIRE / ASP 80 FIRE + ASP 80 FIRE Przekrój przez stojaki drzwi w zabudowie witrynowej Usytuowanie przekroju TEMY PRZECIWPOŻAR y zabudowy ASP 80 FIRE / ASP 80 FIRE + ASP 80 FIRE Przekrój przez stojaki w zabudowie witrnowej ASP 8 Przekrój przez stojaki drzwi w zabudowie witrynowej ASP 80 FIRE Przykłady zabudowy ASP F FIRE Rozwiązania okuciowe: Przykłady zabudowy ASP F FIRE ASP F FIRE - zamek jednopunktowy - zamek 3 punktowy - elektrozaczep - elektrozaczep rewersyjny PRZEKRÓJ PRZEZ SŁUP - zamek dodatkowy - przepusy kablowy ASP F FIRE - zamek antypaniczny - samozamykacz - RKZ PRZEKRÓJ PRZEZ PRZEKRÓJ RYGIEL PRZEZ SŁUP PRZEKRÓJ PRZEZ RYGIEL 10 Okucia mogą zostać wymienione na inne dopuszczone do użytku z certyfikatem

11 INFORMACJE DODATKOWE Klasy ogniowe: - EI30 - EI60 Zastosowanie: - do wewnątrz - na zewnątrz Maksymalne gabaryty: - drzwi jednoskrzydłowe (wys. x szer.) x 1610 mm EI30 - drzwi jednoskrzydłowe (wys. x szer.) x 14 mm EI60 - drzwi dwuskrzydłowe (wys. x szer.) x 2875 mm EI30 i EI60 - witryny (wys. x szer.) 4000 x 3634 mm Systemy Przeciwpożarowe ASP 80 FIRE Szyby przeciwpożarowe EI30 i EI60: - Pyrobel firmy AGC - Fireswiss Foam firmy Glass Trösch AG - Bohflam firmy Bohamet - Contraflam firmy Vetrotech Saint Gobain - ASGFire firmy ALUSYSTEM Przykładowe wypełnienia nieprzezierne - można wykonać z okładziny z blachy stalowej lub aluminiowej Parametry techniczne Zakres wypełnienia Głębokość kształtowników ASP 80 FIRE 7-47 mm 78 mm Szerokość skrzydeł i futryn drzwiowych 66,7 mm 71,5 mm 97,7 mm Szerokość futryn okiennych 34 mm 55,7 mm 109 mm Dodatkowe funkcje, zastosowania okna, drzwi, witryny, okna techniczne Współczynniki termiczne U f od 1,9 W/(m 2 K) Klasa ogniowa EI30, EI60 11

12 ASP 80 FIRE+ 12

13 Systemy Przeciwpożarowe ASP 80 FIRE+ 13

14 Wkład z wełny mineralnej tylko w środkowej komorze ASP 80 FIRE+ Uf od 1,5 W/(m2K) NAJLEPSZE NA RYNKU! Możliwość zastosowania wypełnienia przeziernego i nieprzeziernego Szerokość profili 78 mm Blacha doginana podszybowa zabezpieczająca konstrukcję przed skutkami wysokiej temperatury 14

15 Wypełnienie w komorach stanowi wkład z wełny mineralnej, który zabezpiecza konstrukcję przed skutkami działania wysokiej temperatury podczas pożaru. Systemy Przeciwpożarowe ASP 80 FIRE+ System ASP 80 FIRE + przeznaczony jest do konstruowania przegród przeciwpożarowych o odporności ogniowej EI30 oraz EI60. Można go stosować zarówno wewnątrz jak i na zewnątrz. Elementami nośnymi systemu ASP 80 FIRE + są również profile o szerokości 78 mm złożone z dwóch kształtowników aluminiowych oraz przekładki z poliamidu wzmocnionego włóknem szklanym. Wypełnienie w komorach stanowi wkład z wełny mineralnej, który zabezpiecza konstrukcję przed skutkami działania wysokiej temperatury podczas pożaru. Nowoczesne rozwiązania, pozwalają zamontować ognioochronne szkło dwukomorowe i umożliwiają osiągnięcie współczynnika przenikania ciepła całej konstrukcji znacznie poniżej wymagań, które obowiązują od 2017 r. Wypełnienia nieprzezierne składają się z wkładów gipsowych w okładzinie z blachy aluminiowej lub stalowej i zapewniają odpowiednią odporność ogniową. Dodatkowym elementem zapobiegającym rozprzestrzenianie się pożaru są doginane blachy podszybowe, które podczas działania wysokiej temperatury chronią szybę przed wypadnięciem. System ASP 80 FIRE + jest odpowiedni do zastosowania w budynkach użyteczności publicznej. 15

16 ASP 80 FIRE SYSTEMY PRZECIWP Przekrój przez poprzeczki dolne d Doszczelnienie progiem Przekrój przez stojaki drzwi w zabudowie witrynowej PRZYKŁADY ZABUDOWY I PRZEKRÓJ ASP 80 FIRE+ Przykłady zabudowy ASP 80 FIRE / ASP 80 FIRE + ASP 80 FIRE + ASP 80 FIRE Przekrój przez stojaki drzwi w zabudowie witrynowej Usytuowanie przekroju TEMY PRZECIWPOŻAR y zabudowy ASP 80 FIRE / ASP 80 FIRE + ASP 80 FIRE Przekrój przez poprzeczki dolne drzwi. Doszczelnienie progiem. ASP 8 Przekrój przez stojaki drzwi w zabudowie witrynowej ASP 80 FIRE + ASP F FIRE Rozwiązania okuciowe: - zamek jednopunktowy - zamek 3 punktowy Przykłady zabudowy ASP F FIRE - elektrozaczep - elektrozaczep rewersyjny - zamek dodatkowy - przepusy kablowy ASP F FIRE - zamek antypaniczny - samozamykacz - RKZ PRZEKRÓJ PRZEZ SŁUP PRZEKRÓJ PRZEZ RYGIEL 16 PRZEKRÓJ PRZEZ SŁUP 75 0 PRZEKRÓJ PRZEZ RYGIEL Okucia mogą zostać wymienione na inne dopuszczone do użytku z certyfikatem

17 Systemy Przeciwpożarowe ASP 80 FIRE+ INFORMACJE DODATKOWE Klasy ogniowe: - EI30 - EI60 Zastosowanie: - do wewnątrz - na zewnątrz Maksymalne gabaryty: - drzwi jednoskrzydłowe (wys. x szer.) x 1610 mm - drzwi dwuskrzydłowe (wys. x szer.) x 2875 mm - witryny (wys. x szer.) 4000 x 3634 mm Szyby przeciwpożarowe EI30 i EI60: - Pyrobel firmy AGC - Fireswiss Foam firmy Glass Trösch AG - Bohflam firmy Bohamet - Contraflam firmy Vetrotech Saint Gobain - ASGFire firmy ALUSYSTEM Przykładowe wypełnienia nieprzezierne - można wykonać z okładziny z blachy stalowej lub aluminiowej Parametry techniczne Zakres wypełnienia Zakres szklenia Głębokość kształtowników ASP 80 FIRE mm mm 78 mm Szerokość skrzydeł i futryn drzwiowych 66,7 mm 71,5 mm 97,7 mm Szerokość futryn okiennych 34 mm 55,7 mm 109 mm Dodatkowe funkcje, zastosowania okna, drzwi, witryny, okna techniczne Współczynniki termiczne U f od 1,5 W/(m 2 K) / U d od 0,9 W/(m 2 K) Klasa ogniowa EI30, EI60 17

18 18 ASP DYMOSZCZELNE

19 Systemy Przeciwpożarowe ASP DYMOSZCZELNE 19

20 ASP ASP 80 FIRE DYMO DYMOSZCZELNE Nie ma konieczności stosowania szyby ognioodpornej Uszczelnienie obwodowe skrzydeł i szklenia Przekrój ASP 80 FIRE Uszczelka opadająca + szczotka doszczelniająca ościeżnicowa 20

21 Systemy Przeciwpożarowe ASP DYMOSZCZELNE - ASP 80 FIRE System ASP 80 FIRE przeznaczony jest do konstruowania przegród z drzwiami jedno- i dwuskrzydłowymi o dymoszczelności w klasie Sm i Sa. Na bazie tych systemów można wykonywać konstrukcję dymoszczelne z opadającym progiem lub specjalną uszczelką doszczelniającą próg. Dzięki zastosowaniu dopasowanych uszczelnień obwodowych skrzydeł i szklenia przeprowadzone badania potwierdziły wysoką skuteczność w zapobieganiu rozprzestrzeniania ognia i dymu. Systemy ASP DYMOSZCZELNE cechuje wysoka sztywność konstrukcji, dobra izolacja termiczna i akustyczna oraz odporność na obciążenie wiatrem i wodoszczelność. Klasy dymoszczelności: Na podstawie przeprowadzonej analizy wyników badań, klasa dymoszczelności drzwi i okien technicznych profilowych, aluminiowych, jednoskrzydłowych/dwuskrzydłowych przeszklonych i/ lub wypełnionych panelami nieprzeziernymi, z poprzeczką podziałową lub bez poprzeczki, rozwieranych systemu ASP DYMOSZCZELNE S a, S 200 Maksymalne gabaryty drzwi: - drzwi jednoskrzydłowe (wys. x szer.) x 2604 mm - drzwi dwuskrzydłowe (wys. x szer.) x 2990 mm 21

22 ASP DYMOSZCZELNE Nie ma konieczności stosowania szyby ognioodpornej Uszczelnienie obwodowe skrzydeł i szklenia Uszczelka opadająca + szczotka doszczelniająca ościeżnicowa 22

23 Systemy Przeciwpożarowe ASP DYMOSZCZELNE - ASP EASY Na bazie systemu ASP EASY można wykonywać również konstrukcje dymoszczelne. System przeznaczony jest do konstruowania przegród z drzwiami jedno- i dwuskrzydłowymi o dymoszczelności w klasie Sm i Sa. Na bazie tych systemów można wykonywać konstrukcję dymoszczelne z opadającym progiem lub specjalną uszczelką doszczelniającą próg. Zastosowanie dopasowanych uszczelnień obwodowych skrzydeł i szklenia przeprowadzone badania potwierdziły wysoką skuteczność w zapobieganiu rozprzestrzeniania się dymu. Systemy ASP DYMOSZCZELNE cechuje wysoka sztywność konstrukcji, dobra izolacja termiczna i akustyczna oraz odporność na obciążenie wiatrem i wodoszczelność. ASP EASY Klasy dymoszczelności: S a i S Maksymalne gabaryty drzwi: - drzwi jednoskrzydłowe (wys. x szer.) x 20 mm - drzwi dwuskrzydłowe (wys. x szer.) - 20 x 20 mm ,5 71,5 103,5 21 Przekrój ASP EASY 23

24 24 ASP F FIRE

25 Systemy Przeciwpożarowe ASP F FIRE 25

26 Wkład gipsowy lub PROMATEC ASP F FIRE Dostępne szerokości rygli - 105, 130 mm Dostępne ozdobne osłony w kształcie eliptycznym, półokrągłym lub prostokątnym Taśma puchnąca zabezpieczająca konstrukcję przed skutkami działania wysokiej temperatury Dostępne szerokości słupów - 100, 125, 1, 175 mm 26

27 Systemy Przeciwpożarowe ASP F FIRE System fasady słupowo ryglowej ASP F FIRE został zaprojektowany do wykonania konstrukcji przeciwpożarowych w klasach odporności ogniowej EI30 od wewnątrz i z zewnątrz, natomiast EI60 od wewnątrz. System wykorzystuje profile podstawowego zestawu kształtowników fasadowych ASP F+. W celu uzyskania odporności ogniowej słupy i rygle zostały wyposażone w dedykowane wkłady ognioodporne, które umieszczono w komorach kształtowników. Wypełnienia oraz szyby ognioodporne osadzone są między profilami słupa, rygla oraz listwy dociskowej. W celu uzyskania jak najlepszej izolacji termicznej i akustycznej w konstrukcji wykorzystana została ciągła przekładka termiczna oraz profilowane uszczelki przyszybowe. Na bocznych powierzchniach izolatora zastosowana jest ogniochronna taśma pęczniejąca, która pod wpływem wysokiej temperatury wypełnia przestrzeń pomiędzy kształtownikami fasady. Listwa dociskowa przymocowana jest do kształtowników nośnych poprzez wkręt i podkładkę ze stali nierdzewnej, co zapobiega jej wypadnięciu z fasady. Słupy i ich uszczelnienia zaprojektowano w sposób umożliwiający stosowanie połączeń kątowych odbiegających od płaszczyzny o kąt ±10 na każdą ze stron. W konstrukcjach fasadowych można stosować profile drzwiowe systemu ASP 80 FIRE. 27

28 PRZEKRÓJ ASP F FIRE SP F ASP FIRE F FIRE ASP F FIRE FIRE PRZEKRÓJ PRZEZ SŁUP PRZEKRÓJ PRZEZ SŁUP ASP F FIRE PRZEKRÓJ PRZEZ SŁUP PRZEKRÓJ PRZEZ RYGIEL PRZEKRÓJ PRZEZ RYGIEL PRZEKRÓJ PRZEZ RYGIEL PRZEKRÓJ PRZEZ SŁUP PRZEKRÓJ PRZEZ RYGIEL Przekrój przez słup Przekrój przez rygiel 28

29 Systemy Przeciwpożarowe ASP F FIRE INFORMACJE DODATKOWE Klasy ogniowe: - EI30 badanie od wewnątrz i z zewnątrz - EI60 badanie od wewnątrz Maksymalne gabaryty szkła: - EI30 (szer. x wys.) - 10 x 3074mm - EI60 (szer. x wys.) x 2455mm Paramatry techniczne Szerokość widoczna Zakres wypełnień Głębokość kształtowników Dodatkowe funkcje, zastosowania ASP F FIRE mm 78 mm słupy - 100, 125, 1, 175 mm, rygle - 105, 130 mm ściany osłonowe, świetliki Współczynniki termiczne U f od 0,5 W/(m 2 K) Przepuszczalność powietrza Klasa AE (1800 Pa), PN-EN 12152:2004 Wodoszczelność Klasa RE1200, PN-EN 12154:2004 Klasa odporności ogniowej EI30, EI60 Norma PN-EN

30 DODATKOWE SYSTEMY PRZECIWPOŻAROWE Okna napowietrzające Okna oddymiające - wentylacja - wentylacja - napowietrzanie - oddymianie ,5 21, ,5 34,

31 Okno napowietrzające, oddymiające, klapa oddymiająca Klapy oddymiające -grawitacyjne oddymianie - wentylacja WARIANT II: WARIANT II: , ,5 21, ,5 Systemy te znajdują zastosowanie w budynkach użyteczności publicznej, w pasażach i centrach handlowych oraz na klatkach schodowych. W razie pożaru odprowadzają dym, gazy pożarowe oraz energię cieplną na zewnątrz budynku, co znacznym stopniu ułatwia to działania gaśnicze, a przede wszystkim pozwala sprawnie i szybko przeprowadzić ewakuację ludzi. 31

32 Alu System Plus ul. Leśna 2D, 32-0 Chrzanów tel. (+48) fax. (+48) A L US Y S T E M
