Projekt remontu pomieszczeń biurowych, sali wykładowej i węzła sanitarnego na parterze w budynku nr 9 na terenie Akademii Marynarki Wojennej w Gdyni.

Transkrypt

1 TEMAT: Projekt remontu pomieszczeń biurowych, sali wykładowej i węzła sanitarnego na parterze w budynku nr 9 na terenie Akademii Marynarki Wojennej w Gdyni. ADRES: ul. inż. Śmidowicza Gdynia. INWESTOR: AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza Gdynia tel. (058) STADIUM: PROJEKT BUDOWLANY EGZEMPLARZ: BRANŻA: INSTALACJE ELEKTRYCZNE I TELETECHNICZNE JEDNOSTKA PROJEKTOWA: PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahoniowa 14, 85-3 Bydgoszcz tel , fax PROJEKTANT: mgr inż. Michał Nagórka nr upr. PDL/0180/PBE/15 Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych SPRAWDZAJĄCY: mgr inż. Jan Kozłowski nr upr. MAZ/0430/POOE/06 Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Marzec 2016 r.

2 Spis treści 1. Oświadczenie projektanta i sprawdzającego Przedmiot opracowania Zakres opracowania Rozdzielnica T Instalacje zasilające i trasy kablowe Instalacja gniazd wtykowych Instalacja oświetlenia awaryjnego Instalacja oświetlenia ewakuacyjnego Instalacja oświetlenia podstawowego Zestawienie projektowanych opraw oświetleniowych Instalacja wypustów sali wykładowej Sterowanie oświetleniem sali wykładowej Instalacja teletechniczna Ochrona przeciwporażeniowa Dobór przekroju wewnętrznej linii zasilającej Uprawnienia i zaświadczenia z Polskiej Izby Inżynierów Budownictwa Informacje dot. Planu bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów budowlanych Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Część rysunkowa i załączniki

3 1. Oświadczenie projektanta i sprawdzającego Działając zgodnie z art. 20 ust. 4 ustawy Prawo Budowlane z dnia 7 lipca 1994 r., oświadczam, że projekt budowlany pt.: Projekt remontu pomieszczeń biurowych, sali wykładowej i węzła sanitarnego na parterze w budynku nr 9 na terenie Akademii Marynarki Wojennej w Gdyni instalacje elektryczne sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Data opracowania: Marzec (projektant). (sprawdzający) 3

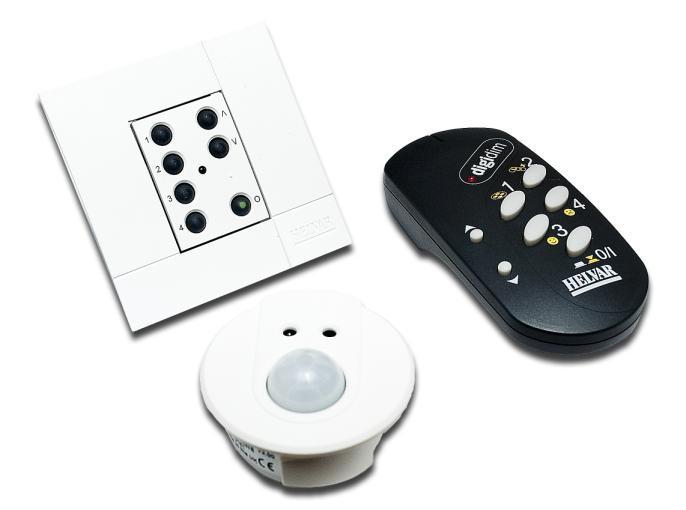

4 2. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznych oraz teletechnicznych wewnętrznych dla remontu pomieszczeń biurowych i sali wykładowej w budynku nr 9 na terenie Akademii Marynarki Wojennej w Gdyni. Niniejszą dokumentację należy rozpatrywać łącznie z projektami pozostałych branż. 3. Zakres opracowania Opracowanie zawiera w swym zakresie: Wymianę rozdzielnicy podtynkowej niskiego napięcia Wymianę instalacji oświetlenia podstawowego, awaryjnego i ewakuacyjnego wraz z przewodami w pomieszczeniach objętych opracowaniem, Wymianę instalacji gniazd wtykowych wraz z przewodami w pomieszczeniach objętych opracowaniem, Wymianę instalacji teletechnicznych wraz z przewodami w pomieszczeniach objętych opracowaniem, 4. Rozdzielnica T1 W miejscu wskazanym na rys. nr E01 i E02 w miejsce zdemontowanej należy zamontować rozdzielnicę niskiego napięcia w wykonaniu podtynkowym. Zaprojektowano rozdzielnicę 96 modułową w wykonaniu podtynkowym. Wymagane parametry projektowanych rozdzielnic: napięcie znamionowe 230/400V 50Hz, układ sieci TN-S, stopień ochrony min. IP 30, Schematy ideowe przedstawiono na rys. E-3.1 E Instalacje zasilające i trasy kablowe Wszystkie wewnętrzne linie zasilające wykonać w układzie TN-S, 5-cio i 3 żyłowymi przewodami YDYżo. Przekroje kabli i przewodów zgodne z normą IEC Wytrzymałość izolacji dla kabli i przewodów YDY -750V;1kV. Przewody należy układać podtynkowo oraz nad sufitem podwieszanym w korytach instalacyjnych. Do wykonania instalacji zastosować elementy typowe, posiadające odpowiednie atesty. Zapewnić również wszystkie niezbędne podejścia do zasilanych odbiorników i gniazd wtykowych oraz wszelkie konieczne przebicia przez ściany wraz niezbędnym ich uszczelnieniem. Projektuje się również wymianę wewnętrznej linii zasilającej tablicę T1. Z tablicy rozdzielczej umiejscowionej na korytarzu (wg rys. E-01) należy doprowadzić do rozdzielnicy T1 przewód YLY 5x10 mm 2. Przewód poprowadzić podtynkowo oraz zabezpieczyć wkładkami topikowymi gg 35A. 6. Instalacja gniazd wtykowych W miejscach wskazanych na rys. nr E-01 wykonać instalację gniazd wtykowych. Gniazda montować na wysokościach wskazanych na rysunku. Instalację wykonać przy zastosowaniu przewodów typu YDY 3x2,5 mm² 0,75/1 kv. Dla potrzeb zasilania przepływowych podgrzewaczy wody oraz suszarek do rąk zaprojektowano 2 gniazda wtykowe przy każdej umywalce jedno na wys. 30 cm od poziomu posadzki, drugie na wys. 150 cm od poziomu posadzki. Niniejsze gniazda bezwzględnie wykonać w stopniu ochrony min. IP44. Zachować odległość od urządzeń sanitarnych min. 60 cm. 7. Instalacja oświetlenia awaryjnego Instalacja oświetlenia awaryjnego zaprojektowana została przy pomocy opraw oświetleniowych z zamontowanym fabrycznie modułem oświetlenia awaryjnego umożliwiającym pracę jednego źródła światła 4

5 przez okres min. 3 godzin po zaniku napięcia podstawowego. Oprzewodowanie powyższej instalacji wykonać przy pomocy przewodów typu YDY 4x1,5 mm² 0,75/1,0 kv. Zastosować oprawy wykonane w II klasie izolacji ze źródłem LED o mocy 3W i strumieniem świetlnym oprawy 285 lm z wbudowaną soczewką do przestrzeni otwartych, np. RUTA RPO 3W 3h AT SE. 8. Instalacja oświetlenia ewakuacyjnego. Do wykonania instalacji oświetlenia ewakuacyjnego zastosować oprawy autonomiczne 230V ze źródłem światła LED o mocy 1,2 W. Stopień ochrony min. IP44. Wyposażyć oprawy w diodę LED sygnalizującą obecność napięcia i ładowanie baterii oraz zabezpieczenie przed głębokim rozładowaniem. Czas podtrzymania napięcia 3h, np. oprawy IFAC 1,2W 3h AT SA. 9. Instalacja oświetlenia podstawowego. Instalację oświetlenia podstawowego wykonać przy pomocy przewodów typu YDY 3x1,5mm 2. Końce przewodów zasilających poszczególne rzędy opraw zakończyć puszkami rozgałęźnymi IP55 z opisanym na pokrywie numerem obwodu. Oświetlenie zaprojektowano w oparciu o oprawy ze źródłami LED. Wymagane parametry zastosowanych opraw zestawiono w Specyfikacji Technicznej oraz w pkt. 10 niniejszego opisu. Na planie instalacji oświetleniowych (rys. nr E-02) przedstawiono lokalizację poszczególnych opraw oświetleniowych oraz oznaczono grupy opraw załączane z łączników instalacyjnych. Lokalizację łączników uzgodnić z Inwestorem. 10. Zestawienie projektowanych opraw oświetleniowych Symbol A1 A2 Przykładowa oprawa AGAT LED 30LM MICRO- PRM E 840 / 600X600 AGAT LED 5200LM MICRO- PRM E 840 / 600X600 OPIS Oprawa wpuszczana w sufit podwieszany. Wymiary - 596x596xmm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 30W. Skuteczność źródła - 130lm/W. Moc oprawy - 33W. Sprawność opawy - 83,24%. Skuteczność świetlna oprawy - 98,37lm/W. IP20/44. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. Oprawa wpuszczana w sufit podwieszany. Wymiary - 596x596xmm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 3mm o współczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 4. Moc źródeł w oprawie - 40W. Skuteczność źródła - 130lm/W. Moc oprawy - 44W. Sprawność oprawy - 83,24%. Skuteczność świetlna oprawy - 98,37lm/W. IP20/44. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. 5

6 Sterowanie protokołem DALI. A3 B AW EW AGAT LED 6600LM MICRO- PRM E 840 / 600x600 BERYL LED O 5Y 2500LM E 34 IP20/ RUTA RPO 3W 3h AT SE IFAC1,2W 3h AT SA Oprawa wpuszczana w sufit podwieszany. Wymiary - 596x596xmm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 3mm o współczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 16,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R9=4,42,R13=80. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 50,1W. Skuteczność źródła - 131,74lm/W. Moc oprawy - 55,1W. Sprawność oprawy - 83,24%. Skuteczność świetlna oprawy - 99,71lm/W. IP20/44. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. Oprawa wpuszczana w sufit podwieszany. Wymiary - 220x220x113mm. Korpus - odlew aluminiowy/pmma, o grubości mm, malowany farbą Układ optyczny -. Przesłona - PC o grubości 3mm o współczynniku załamania wg ISO489-1,589 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Moc źródła - 27W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 82,76. Temperatura barwowa K. Składowe widmowe R9=16,9,R13=82,3. Współrzędne chromatyczności x=0,3793,y=0,375. Trwałość 30 tyś.godzin przy współczynniku L80/B50. Ilość źródeł - 1. Moc źródeł w oprawie - 27W. Skuteczność źródła - 114,63lm/W. Moc oprawy - 29W. Sprawność oprawy - 80,77%. Skuteczność świetlna oprawy - 86,2lm/W. IP20/44. IK02. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Oprawa oświetlenia awaryjnego. Obudowa z białego poliwęglanu. Klasa izolacji II. Stopień ochrony IP65/20. Dioda power LED 3W. Temperatura otoczenia 0⁰C do +40⁰C. Czas pracy w trybie awaryjnym 3h. Montaż: podtynkowo na suficie. Wymiary: okrągła 100x37 [mm]. Oprawa z soczewką do przestrzeni otwartej. Strumień świetlny oprawy: 285 lm (tryb SE). Oprawa ewakuacyjna. Obudowa z szarego, białego lub czarnego poliwęglanu, szyba plexi. Montaż: nabudowana. Oprawa autonomiczna VAC / Hz. Źródło światła: 1.2W LED. Odległość rozpoznawania: 30m. Oprawa dwustronna. Czas pracy w trybie awaryjnym 3h. Akumulatory Ni-Cd lub Ni-MH. Klasa izolacji II, IP44. Temperatura otoczenia ta: 0 C 40 C. Dioda LED sygnalizująca obecność napięcia i ładowanie baterii. Zabezpieczenie przed głębokim rozładowaniem. Strzałka w dół. Dopuszcza się zastosowanie opraw oświetleniowych o nie gorszych parametrach technicznych. 6

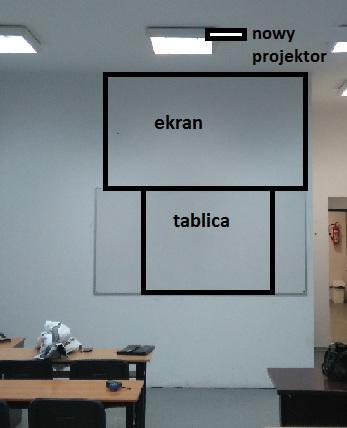

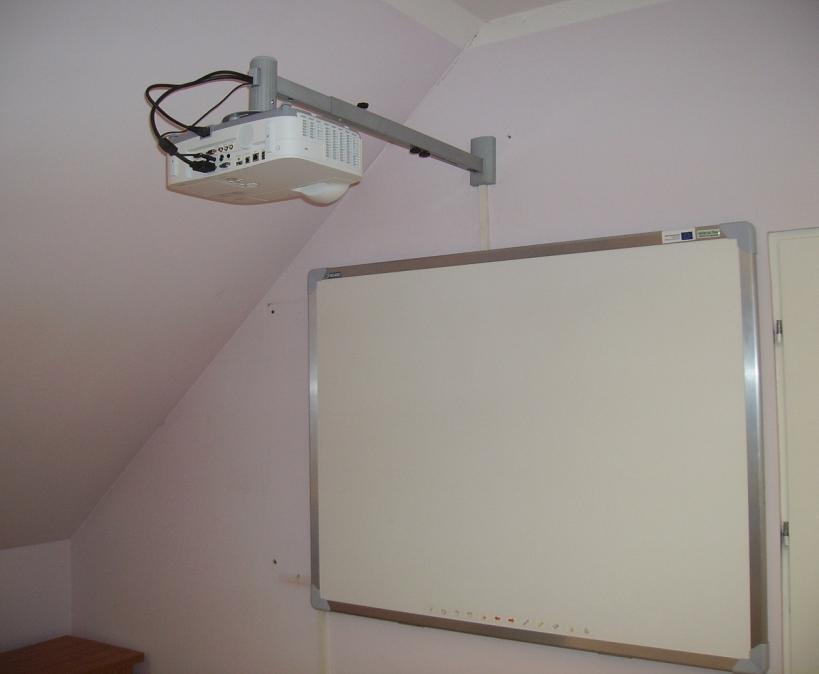

7 11. Instalacja wypustów sali wykładowej Na sali wykładowej zaprojektowano wykonanie wypustów zakończonych puszkami IP44 w celu doprowadzenia zasilania do instalacji nagłośnienia, projektora oraz tablicy interaktywnej. Zasilenie wypustów wykonać z oddzielnego obwodu, wg schematu ideowego tablicy T1. Lokalizację wypustów uzgodnić z Inwestorem. 12. Sterowanie oświetleniem sali wykładowej Jako rozwiązanie podstawowe zaprojektowano zastosowanie sterowania oprawami oświetlenia podstawowego na sali wykładowej za pomocą protokołu DALI. System pozwalać będzie na sterowanie roletami na wszystkich 8 oknach sali wykładowej jednocześnie i ściemnianie wybranych przez użytkownika grup opraw oświetleniowych jednego punktu specjalnego miniaturowego panelu umieszczonego na ścianie przy biurku prelegenta. W tym celu przewidziano wyposażenie opraw oświetlenia podstawowego w obrębie pomieszczenia sali wykładowej w zasilacze opraw LED ze sterownikiem DALI umożliwiające komunikację z jednostka sterującą typ 5 Router. Oprawy należy połączyć dodatkowym przewodem YDY 2x1,5 mm 2 z centralną jednostką sterującą (router) stanowiącym magistralę sterującą. Zastosować również sterowniki podwójne rolet ( jeden sterownik na dwa silniki elektryczne ) rolet typ 4 (4 szt.), komunikujące się z routerem za pomocą protokołu DALI. Schemat ideowy systemu sterowania przedstawiono na rys. nr E-04. Można również wykorzystać panel sterujący bezprzewodowy pilot ale w takim wypadku trzeba wyposażyć system w odbiornik sygnałów sterujących od pilota. Uwaga: Zastosowano router autonomiczny, nie wymagający działającego komputera PC do pracy systemu. 13. Instalacja teletechniczna Okablowanie logiczne Całość okablowania logicznego może zostać wykonana za pomocą nieekranowanego 4 parowego kabla UTP min Cat.5e zgodnego z normami TIA568-B i IEC spełniającego normy zakładane poprzez specyfikacje IEEE oraz IEEE802.3ab-1999 co umożliwi pracę sieci w standardzie 100BaseTX (100Mbps), a także 1Gbps. Szczegóły okablowania Kabel UTP Cat.5e - średnica żyły (mm): 0,50, - średnica przewodu (mm): 0,, - średnica kabla (mm): 4,, - temperatura działania (podczas instalacji): -20 C do + 60 C, - temperatura działania (w czasie pracy kabla): 0 C do +50 C, - odporność na ogień (IEC 332-1): tak, wydzielanie ciepła (MJ/km) PVC/LSZH: 550/400. Gniazda zasilające dla urządzeń teletechnicznych. 7

8 Przewidziano w jednej ramce zestawy 2 gniazd eklektycznych oraz gniazdo podwójne RJ45. Dla elektrycznych należy zastosować w kolorze czerwonym z możliwością użycia wkładek ograniczających zastosowanie gniazd do innych celów niż tylko zasilanie urządzeń komputerowych. Szafa dystrybucyjna Przewidziane jest zastosowanie szafy 15U z zamontowanymi dwoma pach panelami x 24 ponieważ przewidziano w pomieszczeniach łącznie 23x2=46 gniazd RJ45. Urządzenia dydaktyczne Przewidziane jest zainstalowanie tablicy interakcyjnej oraz projektora cyfrowego ( na suficie). Możliwe jest również zastosowanie tablicy interaktywnej z projektorem rzutującym obraz bezpośredni na powierzchnie tablicy. W tym celu zostały przewidziane eklektyczne gniazda zasilające dla obydwu urządzeń i okablowanie dla sygnału cyfrowego pomiędzy stanowiskiem prelegenta a miejscem umieszczenia rzutnika na suficie sali. 8

9 Zestaw nagłośnienia sali konferencyjnej Sala zostanie wyposażona również w system nagłośnienia składający ze wzmacniacza oraz 4 głośników równomiernie rozmieszczanych na suficie lub na ścianach sali. Do każdego głośnika zostanie poprowadzony odpowiedni przewód bezpośrednio od nie dużego wzmacniacza (ok W). Na rynku jest obecnie duży wybór systemów oferowanych jako gotowe zestawy zawierające dobrane elementy włącznie z kompletem mikrofonów bezprzewodowych. 14. Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim (ochrona podstawowa) stanowi izolacja robocza przewodów i kabli oraz osłony urządzeń elektrycznych. Ochrona przed dotykiem pośrednim (dodatkowa) realizowana jest, poprzez samoczynne wyłączenie zasilania w czasie nie dłuższym niż 0,2 s przez wyłączniki różnicowoprądowe 30 ma oraz przez zabezpieczenia nadmiarowo-prądowe. 9

10 15. Dobór przekroju wewnętrznej linii zasilającej 10

11 16. Uprawnienia i zaświadczenia z Polskiej Izby Inżynierów Budownictwa 11

12 12

13 13

14 14

15 15

16 16

17 17. Informacje dot. Planu bezpieczeństwa i ochrony zdrowia Nazwa inwestycji Remont pomieszczeń biurowych, sali wykładowej i węzła sanitarnego na parterze w budynku nr 9 na terenie Akademii Marynarki Wojennej w Gdyni. instalacje elektryczne Inwestor Akademia Marynarki Wojennej im. Bohaterów Westerplatte ul. Śmidowicza 69, Gdynia Adres inwestycji ul. Śmidowicza 69, Gdynia Projektant: mgr inż. Michał Nagórka upr. nr PDL/0180/PBE/15 Sprawdzający: mgr inż. Jan Kozłowski upr. nr MAZ/0430/POOE/06 Data opracowania: Marzec

18 17.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót: Wymianę rozdzielnicy podtynkowej niskiego napięcia Wymianę instalacji oświetlenia podstawowego, awaryjnego i ewakuacyjnego wraz z przewodami Wymianę instalacji gniazd wtykowych wraz z przewodami Wymianę instalacji teletechnicznych Kolejność realizacji: Demontaż istniejących instalacji Montaż projektowanych instalacji Wykonanie pomiarów pomontażowych i zgłoszenie robót do odbioru Wykaz istniejących obiektów budowlanych Inwestycja obejmuje swoim zasięgiem wybrane pomieszczenia budynku nr 9 Akademii Marynarki Wojennej przy ul. ul. Śmidowicza 69 w Gdyni Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Instalacje elektryczne niskiego napięcia Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia prace na wys. powyżej 1m przy demontażu oraz montażu instalacji elektrycznych możliwość upadku pracownika z wysokości prace przy urządzeniach elektroenergetycznych przez cały czas trwania prac budowlanych możliwość porażenia prądem elektrycznym przygniecenie, uderzenie pracownika transportowanymi elementami, zachlapanie oczu zaprawą lub inną substancją agresywną, kontakt z ruchomymi lub wirującymi częściami maszyn i urządzeń, uderzenie, pochwycenie, przygniecenie pracownika przez maszyny budowlane i ich części, narzędzia, środki transportu itp Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Prace przy urządzeniach energetycznych wykonywać po uprzednim upewnieniu się o odłączeniu źródeł napięcia. Prace montażowe oraz demontażowe mogą wykonywać wyłącznie pracownicy posiadający ważne świadectwa kwalifikacyjne. Pracownicy wykonujący prace na wysokości powinni być wyposażeni w środki ochrony przewidziane przepisami bezpieczeństwa i higieny pracy Oddziaływanie inwestycji na środowisko i otoczenie Projektowana inwestycja nie będzie oddziaływać na środowisko, otoczenie i zdrowie ludzi. 18

19 18. Część rysunkowa i załączniki Nr rysunku / załącznika Tytuł E-01 Plan instalacji elektrycznych i teletechnicznych E-02 Plan instalacji oświetleniowej E-3.1 Schemat ideowy rozdzielnicy T1 arkusz 1 E-3.2 Schemat ideowy rozdzielnicy T1 arkusz 2 E-3.3 Schemat ideowy rozdzielnicy T1 arkusz 3 E-3.4 Schemat ideowy rozdzielnicy T1 arkusz 4 E-04 Schemat ideowy sterowania oprawami Sali wykładowej E-05 Obliczenia fotometryczne 19

20 istn. tablica rozdzielcza H: 334 WC 0.10 A: 2,87 gres m 2 cm 0.09 A: 10,39 m2 m 2 wykł. dywan. Przedsionek WC Komunikacja A: 3,49 m 2 A: 2,75 m 2 A: 5,18 m 2 gres gres linoleum H: 300 cm H: 334 cm 0.13 Komunikacja WC 0.11 A: 2,72 m 2 gres h=30, h= A A: 2,35 m 2 gres H: 300 cm hp hp hp h=30, h= zas. went h=30 h=150 proj. WLZ YLY 5x10 l= 8/16 m IP44, naścienne czujniki ruchu Przedsionek WC Pom. biurowe h=30 h=30 w przestrzeni międzysufitowej IP20 (przy umywalkach IP44) proj. rozdzielnica elektryczna proj. gniazdo jednofazowe podwójne proj. gniazdo 2xRJ45 zakończony puszką IP44 proj. gniazdo jednofazowe pojedyncze proj. wypust sufitowy lub ścienny, 125 A: 15,60 A: 78,31 linoleum 0.02 A: 6,53 m 2 m 2 linoleum 0.03 m 2 A: 9,99 m 2 wykł. dywan. A: 14,51 m 2 wykł. dywan wykł. dywan. m 2 Pom. biurowe Komunikacja 0.07 A: 27,03 m 2 linoleum 0.05 Pom. biurowe Pom. biurowe Pom. biurowe 0.08 m 2 wykł. dywan. A: 4,14 m 2 linoleum A: 10, a Komunikacja Sala wykładowa HDMI SVGA proj. wypust zas. napęd tablicy HDMI SVGA T h=30 nagłośnienia sali zas. projektora proj. wypust zas. system gniazda wmontowane w panel biurka 1.6 h=30 h=30 h=30 h=30 h=30 h=30 linoleum A: 8, Pom. porządk. Pom. magazyn. h=30, h=150 h= h= h= h= h=30 h= h= h= h=30, h=30 h=30 h=30 h=30 h= h=30 h=30 h= szafa dystr. 15U proj. teletechnniczna zas. went zas. went zas. went 3-f zas. went istn. tablica rozdzielcza do demontażu zas. napędu rolet zas. napędu rolet zas. napędu rolet zas. napędu rolet PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz FAZA / PHASE: PROJEKT BUDOWLANY TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: GDYNIA ul. Śmidowicza 69 BRANŻA / INDUSTRY: INSTALACJE ELEKTRYCZNE INWESTOR / CLIENT: AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) PROJEKTANT mgr inż. Michał Nagórka NR UPRAWNIEŃ PDL/0180/PBE/15 SPRAWDZIŁ mgr inż. Jan Kozłowski MAZ/0430/POOE/06 OPRACOWAŁ TEMAT / SUBJECT Plan instalacji elektrycznych i teletechnicznych NR RYSUNKU / DRAWING NUMBER E-01 POZIOM / LEVEL REWIZJA / REVISION DATA/DATE SKALA/ SCALE Marzec :100 SKALA

21 Pom. porządk. Pom. magazyn A: 6,53 m 2 linoleum A2 A A: 8,89 m 2 linoleum T1-17 T1-18 A2 A2 A2 T1-8 T1-12 T1-16 UWAGI: 1. Zastosować autonomiczne oprawy oświetlenia awaryjnego i ewakuacyjnego z czasem podtrzymania zasilania 3h. 2. Sterowanie oprawami oświetlenia podstawowego oraz rolet na sali wykładowej przy zastosowaniu protokołu DALI - sterowanie panelem 7 przyciskowym umieszczonym na ścianie. 3. Zasilanie proj. opraw wg schematu ideowego rozdzielnic. 4. Opis zaprojektowanych opraw oświetleniowych zawarto w opisie technicznym. A2 AW A2 Sala wykładowa 0.03 A: 78,31 m 2 linoleum A2 T1-7 T1-11 T1-15 A2 A2 A2 T1-6 T1-10 T1-14 A2 T1-5 A2 T1-9 A2 T1-13 AW WC 0.10 A: 2,87 m 2 gres WC A: 2,72 m 2 95 gres hp 160 hp 237 hp 237 B T3-11 B T3-8 B B T3-6 T3-7 Przedsionek WC Pom. biurowe 0.10A 0.09 A: 2,35 m 2 A: 10,39 m 2 gres wykł. dywan. H: 300 cm T3-5 Przedsionek WC Komunikacja Komunikacja A: 3,49 m 2 A: 2,75 m 2 A: 5,18 m 2 gres gres linoleum H: 300 cm B AW A1 200 A3 T3-10 T3-4 b B T3-9 A3 T3-3 a a b A1 AW b T EW Pom. biurowe 0.08 A: 10,48 m 2 wykł. dywan. Komunikacja 0.07 A: 27,03 m 2 linoleum Komunikacja 0.04a A: 4,14 m linoleum A Pom. biurowe 0.04 A: 9,99 m 2 wykł. dywan. Pom. biurowe 0.05 A: 14,51 m 2 wykł. dywan. Pom. biurowe 0.06 A: 15,60 m 2 wykł. dywan. 125 A3 T3-2 b A3 T3-1 a a b T1-22 b A1 A1 AW EW A1 A1 T1-21 b T1-19 a A1 T1-1 AW EW T1-20 a AW a b A2 A2 T1-2 T1-3 T1-4 a A3 A3 b a T2-1 b T2-2 A3 A3 A3 a a b A3 A3 A3 a T2-3 b T2-4 a T2-5 T2-6 b T2-7 a T2-8 FAZA / PHASE: BRANŻA / INDUSTRY: INWESTOR / CLIENT: PROJEKTANT PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: GDYNIA ul. Śmidowicza 69 INSTALACJE ELEKTRYCZNE AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) mgr inż. Michał Nagórka PROJEKT BUDOWLANY NR UPRAWNIEŃ PDL/0180/PBE/15 T1 a EW b SPRAWDZIŁ mgr inż. Jan Kozłowski OPRACOWAŁ MAZ/0430/POOE/06 TEMAT / SUBJECT NR RYSUNKU / DRAWING NUMBER POZIOM / LEVEL REWIZJA / REVISION Plan instalacji oświetleniowej E-02 DATA/DATE Marzec :100 SKALA/ SCALE SKALA

22 L1;L2;L3;N P1 P2 P3 P4 P5 P6 cd arkusz 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 4,0 mm 2 S301 B2 P302 25/0,03A S301 B6 P302 25/0,03A FR A S304 C20A obw.2 obw.3 LgY 2,5mm 2 2 LgY 4,0mm S301 B2 S301 B6 4xLgY 10mm 2 Uwaga: Rozgałęzienie w puszce inst. IP44 nad sufitem podwieszanym 2 HDGs 3x1,5mm 2 YLY 5x10mm ochronniki p-przep. typ "B+C" YDY 3x1,5mm 2 2 YDY 3x1,5mm YDY 3x1,5mm 2 YDY 3x1,5mm 2 YDY 3x1,5mm 2 PE LINIA ZASILAJĄCA ROZDZIELNICĘ T1 NIE JEST OBJĘTA NINIEJSZYM OPRACOWANIEM OPIS ELEMENTU - URZĄDZENIA Obwód oświetlenia ewakuacyjnego Zasilanie rozdzielnicy z.s.w. R<10 Ochrona Obwód oświetlenia awaryjnego przeciwprzepięciowa Zas. Sterownik DALI Obwód oświetlenia podstawowego Obwód oświetlenia podstawowego Obwód oświetlenia podstawowego FAZA / PHASE: PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz PROJEKT BUDOWLANY UWAGI-CHARAKTERYSTYKA - OPIS UWAGI Pi = 0,005kW Pi = 0,02kW Oprawy: montaż w rozdzielnicy T1-1; na szynie TH od T1-19 do T1-23; schemat sygn. DALI od T1-17 do T1-18; wg rys. E-04 Pi = 0,27 kw Oprawy: od T1-2 do T1-4; od T1-9 do T1-12; Pi = 0,29 kw Oprawy: od T1-5 do T1-8; od T1-13 do T1-16; Pi = 0,34 kw TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: GDYNIA ul. Śmidowicza 69 BRANŻA / INDUSTRY: INSTALACJE ELEKTRYCZNE INWESTOR / CLIENT: AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) UKŁAD SIECI: TN-S OCHRONA OD PORAŻEŃ - SAMOCZYNNE WYŁĄCZENIE PROJEKTANT mgr inż. Michał Nagórka SPRAWDZIŁ mgr inż. Jan Kozłowski OPRACOWAŁ NR UPRAWNIEŃ PDL/0180/PBE/15 MAZ/0430/POOE/06 TEMAT / SUBJECT NR RYSUNKU / DRAWING NUMBER POZIOM / LEVEL REWIZJA / REVISION Schemat ideowy rozdzielnicy T-1 arkusz 1 E-3.1 DATA/DATE Marzec SKALA/ SCALE SKALA

23 L1;L2;L3;N P7 2 LgY 4,0 mm P8 LgY 4,0 mm 2 P9 LgY 4,0 mm 2 P10 LgY 4,0 mm 2 P11 LgY 4,0 mm P12 LgY 4,0 mm P13 LgY 4,0 mm cd arkusz 3 P304 63/0,03A P304 63/0,03A P304 25/0,03A P302 25/0,03A P302 25/0,03A P302 25/0,03A P302 25/0,03A obw.1 obw.2 obw.3 obw.4 obw.5 obw.6 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 S301 B6 S301 B6 S301 B6 S303 B16 S301 B6 Programator czasowy Program dobowy dokładność 1 min Programator czasowy Program dobowy dokładność 1 min Programator czasowy Program dobowy dokładność 1 min Programator czasowy Program dobowy dokładność 1 min YDY 5x4,0mm 2 YDY 3x1,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x1,5mm 2 YDY 3x1,5mm 2 YDY 3x1,5mm 2 PE Nagrzewnica wentylacyjna wentylacja WC Obwód gniazd wtyczkowych Obwód gniazd wtyczkowych Obwód gniazd wtyczkowych Obwód gniazd wtyczkowych Podgrzewacz wody Obwód wypustów sali wykładowej wentylacja nawiewno-wywiewna sali wykładowej wentylacja wentylacja pomieszczeń biurowych pomieszczeń biurowych FAZA / PHASE: PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz PROJEKT BUDOWLANY zak. puszką IP44 nad sufitem podw. sala wykładowa Pi = 6,00 kw ster. czujkami ruchu w przedsionkach WC Gniazda: od 1.1 do 1.13 Gniazda: od 1.14 do 1.21 Gniazda: od 1.29 do 1.31 Gniazda: od 1.22 do 1.26 Gniazda: 1.27 Pi = 2,00 kw zak. puszkami rozg. pom i 0.02 zak. puszką rozg. pom zak. puszką rozg. pom TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: GDYNIA ul. Śmidowicza 69 BRANŻA / INDUSTRY: INSTALACJE ELEKTRYCZNE UKŁAD SIECI: TN-S OCHRONA OD PORAŻEŃ - SAMOCZYNNE WYŁĄCZENIE INWESTOR / CLIENT: AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) PROJEKTANT mgr inż. Michał Nagórka SPRAWDZIŁ mgr inż. Jan Kozłowski NR UPRAWNIEŃ PDL/0180/PBE/15 MAZ/0430/POOE/06 OPRACOWAŁ TEMAT / SUBJECT NR RYSUNKU / DRAWING NUMBER POZIOM / LEVEL REWIZJA / REVISION Schemat ideowy rozdzielnicy T-1 arkusz 2 E-3.2 DATA/DATE Marzec SKALA/ SCALE SKALA

24 L1;L2;L3;N P14 P15 P16 cd arkusz 4 LgY 4,0 mm 2 LgY 4,0 mm 2 LgY 4,0 mm 2 P304 40/0,03A P304 63/0,03A P304 40/0,03A obw.1 obw.2 obw.3 obw.4 obw.5 obw.6 obw.7 obw.8 obw.9 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 S301 B2 S301 B2 S301 B2 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 YDY 3x1,5mm 2 YDY 3x1,5mm 2 YDY 3x1,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 PE OPIS ELEMENTU - URZĄDZENIA UWAGI-CHARAKTERYSTYKA - OPIS UWAGI Obwód oświetlenia podstawowego Oprawy: T2-1, T2-2 Pi = 0,1 kw Obwód oświetlenia podstawowego Oprawy: od T2-3 do T2-5; Pi = 0,15 kw Obwód oświetlenia podstawowego Oprawy: od T2-6 do T2-8; Pi = 0,15 kw Obwód gniazd wtyczkowych Gniazda: od 2.1 do 2.8 Obwód gniazd wtyczkowych Gniazda: od 2.9 do 2.16 Obwód gniazd wtyczkowych Gniazda: od 2.19 do 2.26 Podgrzewacz wody Gniazda: 2.17 Obwód gniazd wtyczkowych Gniazda: 2.18 Rezerwa FAZA / PHASE: PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: PROJEKT BUDOWLANY GDYNIA ul. Śmidowicza 69 BRANŻA / INDUSTRY: INSTALACJE ELEKTRYCZNE UKŁAD SIECI: TN-S OCHRONA OD PORAŻEŃ - SAMOCZYNNE WYŁĄCZENIE INWESTOR / CLIENT: AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) PROJEKTANT mgr inż. Michał Nagórka SPRAWDZIŁ mgr inż. Jan Kozłowski NR UPRAWNIEŃ PDL/0180/PBE/15 MAZ/0430/POOE/06 OPRACOWAŁ TEMAT / SUBJECT NR RYSUNKU / DRAWING NUMBER POZIOM / LEVEL REWIZJA / REVISION Schemat ideowy rozdzielnicy T-1 arkusz 3 E-3.3 DATA/DATE Marzec SKALA/ SCALE SKALA

25 L1;L2;L3;N P17 P18 P19 P20 P21 LgY 2,5 mm 2 LgY 2,5 mm 2 LgY 4,0 mm 2 LgY 4,0 mm 2 LgY 2,5mm 2 P302 25/0,03A P302 25/0,03A P304 63/0,03A P304 63/0,03A S301 B16 obw.1 obw.2 obw.3 obw.4 obw.5 obw.6 obw.7 obw.8 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm LgY 2,5mm 2 LgY 2,5mm 2 LgY 2,5mm 2 S301 B2 S301 B2 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 S301 B16 YDY 3x1,5mm 2 YDY 3x1,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 YDY 3x2,5mm 2 PE OPIS ELEMENTU - URZĄDZENIA OPIS UWAGI Obwód oświetlenia podstawowego Oprawy: T3-1, T3-2 T3-3, T3-4 Pi = 0,2 kw Obwód oświetlenia podstawowego Oprawy: od T3-5 do T3-11; Pi = 0,2 kw Obwód gniazd wtyczkowych Gniazda: od 3.1 do 3.8 Obwód gniazd wtyczkowych Gniazda: od 3.9 do 3.16 Obwód gniazd wtyczkowych Gniazda: 3.18, 3.20, 3.22 Gniazda przy umywalkach Podgrzewacz wody Gniazda: 3.17 Pi = 2,00 kw Podgrzewacz wody Gniazda: 3.19 Pi = 2,00 kw Podgrzewacz wody Gniazda: 3.21 Pi = 2,00 kw Rezerwa FAZA / PHASE: PRZEDSIĘBIORSTWO ORGANIZACJI INWESTYCJI ALLPLAN Sp. z o.o. ul. Mahonowa 14, 85-3 Bydgoszcz TYTUŁ / SUCJECT: REMONT POMIESZCZEŃ BIUROWYCH, SALI WYKŁADOWEJ I WĘZŁA SANITARNEGO NA PARTERZE W BUDYNKU NR 9 NA TERENIE AKADEMII MARYNARKI WOJENNEJ W GDYNI ADRES / ADDRESS: BRANŻA / INDUSTRY: PROJEKT BUDOWLANY GDYNIA ul. Śmidowicza 69 INSTALACJE ELEKTRYCZNE UKŁAD SIECI: TN-S OCHRONA OD PORAŻEŃ - SAMOCZYNNE WYŁĄCZENIE BILANS MOCY: 1. OŚWIETLENIE -1,7 kw x 1 = 1,7 kw 2. GNIAZDA OGÓLNEGO PRZEZNACZENIA - 18,0 kw x 0,2 = 3,6 kw 3. INNE (podgrzewacze wody, technologia) - 10 kw x 0,8 = 8,0 kw 3. WENTYLACJA - 7,2 kw x 0,8 = 5,76 kw Ps=19,06 kw cosφ=0,93 Ib=29,6 A INWESTOR / CLIENT: PROJEKTANT SPRAWDZIŁ OPRACOWAŁ AKADEMIA MARYNARKI WOJENNEJ im. BOHATERÓW WESTERPLATTE ul. Śmidowicza GDYNIA tel. (058) mgr inż. Michał Nagórka mgr inż. Jan Kozłowski NR UPRAWNIEŃ PDL/0180/PBE/15 MAZ/0430/POOE/06 TEMAT / SUBJECT NR RYSUNKU / DRAWING NUMBER POZIOM / LEVEL REWIZJA / REVISION Schemat ideowy rozdzielnicy T-1 arkusz 4 E-3.4 DATA/DATE Marzec SKALA/ SCALE SKALA

26

27 Akademia Marynarki Wojennej w Gdyni Numer zlecenia: PL/2016/0573_Akademia Marynarki Wojennej w Gdyni Data: Edytor: Łukasz Zabój

28 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl Akademia Marynarki Wojennej w Gdyni / Lista opraw 7 Ilość Luxiona Ruta RPO 3W Numer artykułu: Ruta Strumień świetlny (Oprawa): 0 lm Strumień świetlny (Lampy): 0 lm Moc opraw: 0.0 W Oświetlenie awaryjne: 241 lm, 4.9 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x RPC/3W/A/... (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. 7 Ilość LUXIONA Troll ALEDXX_XXMPRME AGAT LED 30LM MIKRO-PRM E IP X600 Numer artykułu: ALEDXX_XXMPRME Strumień świetlny (Oprawa): 3239 lm Strumień świetlny (Lampy): 30 lm Moc opraw: 33.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 3 x Moduł LED LINEAR 1300lm/840 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. 17 Ilość LUXIONA Troll ALEDXX_XXMPRME AGAT LED 5200LM MICRO-PRM E IP X600 Numer artykułu: ALEDXX_XXMPRME Strumień świetlny (Oprawa): 4319 lm Strumień świetlny (Lampy): 5200 lm Moc opraw: 43.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 4 x Moduł LED LINEAR 1300lm/840 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. 12 Ilość LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 Numer artykułu: ALEDXX_XXMPRME Strumień świetlny (Oprawa): 5482 lm Strumień świetlny (Lampy): 6600 lm Moc opraw: 57.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 3 x Moduł LED LINEAR 2200lm/840 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. 6 Ilość LUXIONA Troll BLEDOXXXXXI44 BERYL LED O 5Y 2500LM E IP20/ Numer artykułu: BLEDOXXXXXI44 Strumień świetlny (Oprawa): 2249 lm Strumień świetlny (Lampy): 3095 lm Moc opraw: 29.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x LED 27W/840 (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 2

29 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.01 Pom. porządk. / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:31 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 5200LM MICRO-PRM E IP X600 (1.000) W sumie: 4319 W sumie: Specyfikacja mocy przyłączeniowej: 6.75 W/m² = 2.57 W/m²/100 lx (Powierzchnia podstawowa: 6.37 m²) Strona 3

30 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.02 Pom. magazyn. / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:31 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 5200LM MICRO-PRM E IP X600 (1.000) W sumie: 4319 W sumie: Specyfikacja mocy przyłączeniowej: 4.94 W/m² = 2.24 W/m²/100 lx (Powierzchnia podstawowa: 8.70 m²) Strona 4

31 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.03 Sala wykładowa / Ośw. ogólne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:146 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 15 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 5200LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: 8. W/m² = 1.51 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 5

32 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.03 Sala wykładowa / Ośw. awaryjne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:146 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: m Siatka: x Punkty Margines: m Scena oświetlenia awaryjnego (EN 1838): Zostanie obliczone tylko światło bezpośrednie. Współdziałanie odbitego światła nie jest uwzględnione. Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 Luxiona Ruta RPO 3W (1.000) W sumie: 482 W sumie: Specyfikacja mocy przyłączeniowej: 0.14 W/m² = 5.53 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 6

33 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.04 Pom. biurowe / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:34 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.29 W/m²/100 lx (Powierzchnia podstawowa: 9.79 m²) Strona 7

34 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.04a Komunikacja / Ośw. ogólne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:28 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 30LM MIKRO-PRM E IP X600 (1.000) W sumie: 3239 W sumie: Specyfikacja mocy przyłączeniowej: 9.17 W/m² = 5.87 W/m²/100 lx (Powierzchnia podstawowa: 3.60 m²) Strona 8

35 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.04a Komunikacja / Ośw. awaryjne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:28 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: Wykaz opraw m 32 x 32 Punkty m Scena oświetlenia awaryjnego (EN 1838): Zostanie obliczone tylko światło bezpośrednie. Współdziałanie odbitego światła nie jest uwzględnione. Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 Luxiona Ruta RPO 3W (1.000) W sumie: 241 W sumie: Specyfikacja mocy przyłączeniowej: 1.36 W/m² = W/m²/100 lx (Powierzchnia podstawowa: 3.60 m²) Strona 9

36 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.05 Pom. biurowe / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:37 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 3 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.11 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 10

37 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.06 Pom. biurowe / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:39 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 3 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.09 W/m²/100 lx (Powierzchnia podstawowa: 14. m²) Strona 11

38 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.07 Komunikacja / Ośw. ogólne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:78 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (10) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 4 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 30LM MIKRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: 4.84 W/m² = 2.22 W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 12

39 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.07 Komunikacja / Ośw. awaryjne / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:78 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (10) / Płaszczyzna pracy: Wysokość: m Siatka: x Punkty Margines: m Scena oświetlenia awaryjnego (EN 1838): Zostanie obliczone tylko światło bezpośrednie. Współdziałanie odbitego światła nie jest uwzględnione. Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 Luxiona Ruta RPO 3W (1.000) W sumie: 482 W sumie: Specyfikacja mocy przyłączeniowej: 0.36 W/m² = W/m²/100 lx (Powierzchnia podstawowa: m²) Strona 13

40 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.08 Pom. biurowe / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:41 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.37 W/m²/100 lx (Powierzchnia podstawowa: 9.41 m²) Strona 14

41 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.09 Pom. biurowe / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:43 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 LUXIONA Troll ALEDXX_XXMPRME AGAT LED 6600LM MICRO-PRM E IP X600 (1.000) W sumie: W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.23 W/m²/100 lx (Powierzchnia podstawowa: 9.93 m²) Strona 15

42 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.10 WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:18 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (5) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m x 64 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 2 LUXIONA Troll BLEDOXXXXXI44 BERYL LED O 5Y 2500LM E IP20/ (1.000) W sumie: 4497 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 7.76 W/m²/100 lx (Powierzchnia podstawowa: 2.39 m²) Strona 16

43 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.10a Przedsionek WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:23 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 LUXIONA Troll BLEDOXXXXXI44 BERYL LED O 5Y 2500LM E IP20/ (1.000) W sumie: 2249 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 4.60 W/m²/100 lx (Powierzchnia podstawowa: 2.22 m²) Strona 17

44 Akademia Marynarki Wojennej w Gdyni LUXIONA POLAND S.A. Macierzysz ul. Sochaczewska Ożarów Mazowiecki Edytor Telefon faks Łukasz Zabój l.zaboj@luxiona.pl 0.11 WC / Podsumowanie Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala 1:16 Powierzchnia ρ [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] 1 1 LUXIONA Troll BLEDOXXXXXI44 BERYL LED O 5Y 2500LM E IP20/ (1.000) W sumie: 2249 W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 8.77 W/m²/100 lx (Powierzchnia podstawowa: 1.31 m²) Strona 18
