Typ oprawy_ B. Typ oprawy_ B1

Transkrypt

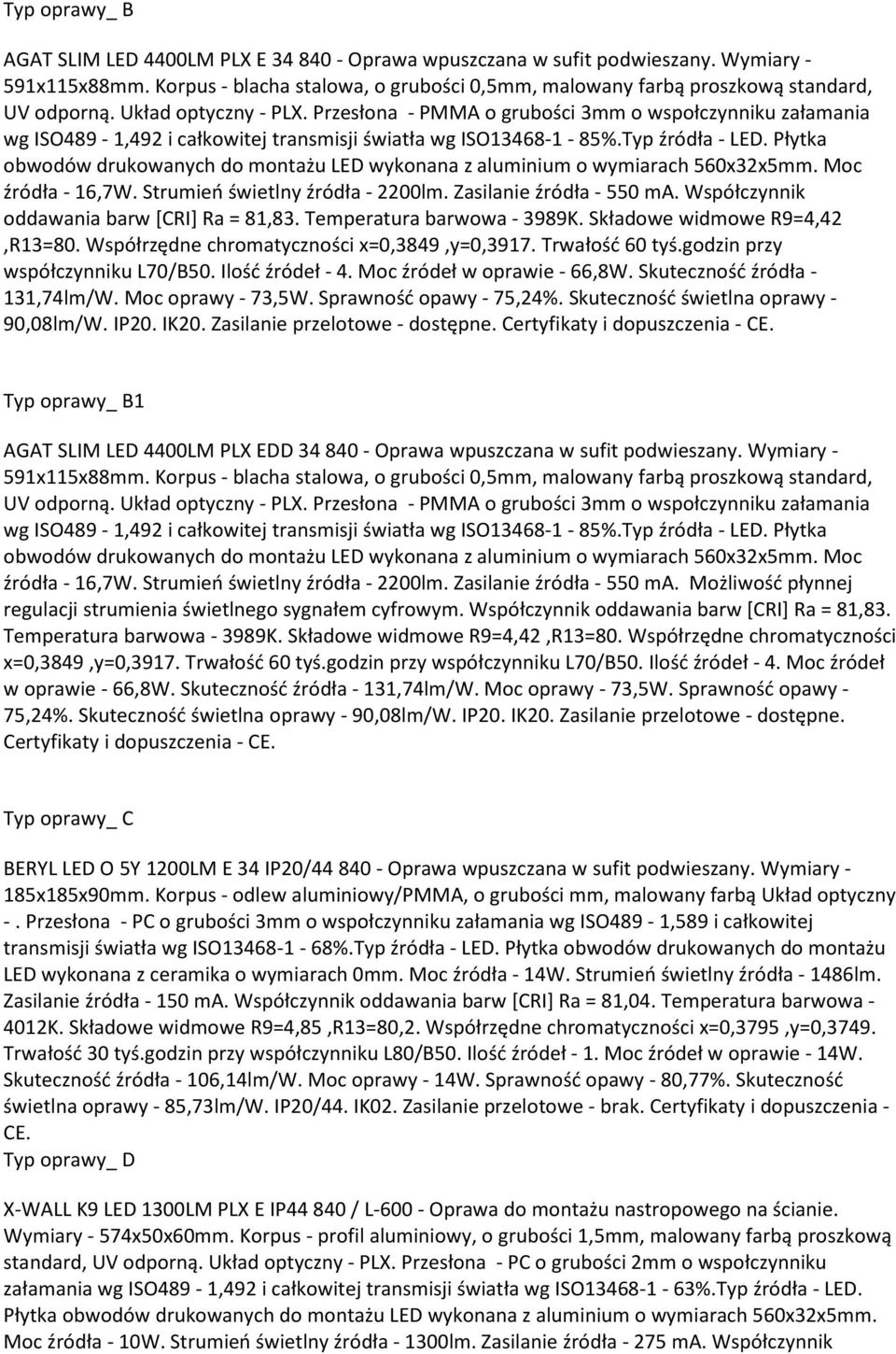

1 Typ oprawy_ B AGAT SLIM LED 4400LM PLX E Oprawa wpuszczana w sufit podwieszany. Wymiary - 591x115x88mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 16,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R9=4,42,R13=80. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 4. Moc źródeł w oprawie - 66,8W. Skuteczność źródła - 131,74lm/W. Moc oprawy - 73,5W. Sprawność opawy - 75,24%. Skuteczność świetlna oprawy - 90,08lm/W. IP20. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. Typ oprawy_ B1 AGAT SLIM LED 4400LM PLX EDD Oprawa wpuszczana w sufit podwieszany. Wymiary - 591x115x88mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 16,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Możliwość płynnej regulacji strumienia świetlnego sygnałem cyfrowym. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R9=4,42,R13=80. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 4. Moc źródeł w oprawie - 66,8W. Skuteczność źródła - 131,74lm/W. Moc oprawy - 73,5W. Sprawność opawy - 75,24%. Skuteczność świetlna oprawy - 90,08lm/W. IP20. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE. Typ oprawy_ C BERYL LED O 5Y 1200LM E 34 IP20/ Oprawa wpuszczana w sufit podwieszany. Wymiary - 185x185x90mm. Korpus - odlew aluminiowy/pmma, o grubości mm, malowany farbą Układ optyczny -. Przesłona - PC o grubości 3mm o wspołczynniku załamania wg ISO489-1,589 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z ceramika o wymiarach 0mm. Moc źródła - 14W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,04. Temperatura barwowa K. Składowe widmowe R9=4,85,R13=80,2. Współrzędne chromatyczności x=0,3795,y=0,3749. Trwałość 30 tyś.godzin przy współczynniku L80/B50. Ilość źródeł - 1. Moc źródeł w oprawie - 14W. Skuteczność źródła - 106,14lm/W. Moc oprawy - 14W. Sprawność opawy - 80,77%. Skuteczność świetlna oprawy - 85,73lm/W. IP20/44. IK02. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ D X-WALL K9 LED 1300LM PLX E IP / L Oprawa do montażu nastropowego na ścianie. Wymiary - 574x50x60mm. Korpus - profil aluminiowy, o grubości 1,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PC o grubości 2mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik

2 oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 1. Moc źródeł w oprawie - 10W. Skuteczność źródła - 130lm/W. Moc oprawy - 11W. Sprawność opawy - 72,67%. Skuteczność świetlna oprawy - 85,88lm/W. IP44. IK06. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ F RUBIN LOOK LED 2600LM PLX E IP / 400X400 - Oprawa do montażu nastropowego na suficie. Wymiary - 400x400x61mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 2. Moc źródeł w oprawie - 20W. Skuteczność źródła - 130lm/W. Moc oprawy - 22W. Sprawność oprawy - 74,59%. Skuteczność świetlna oprawy - 88,15lm/W. IP44. IK04. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ F1 RUBIN LOOK LED 6600LM MICRO-PRM E IP / 600X600 - Oprawa do montażu nastropowego na suficie. Wymiary - 620x625x61mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 16,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R9=4,42,R13=80. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 50,1W. Skuteczność źródła - 131,74lm/W. Moc oprawy - 55,1W. Sprawność opawy - 83,12%. Skuteczność świetlna oprawy - 99,56lm/W. IP44. IK04. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ F2 RUBIN LOOK LED 3900LM PLX E IP / 600X600 - Oprawa do montażu nastropowego na suficie. Wymiary - 620x625x61mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 30W. Skuteczność źródła - 130lm/W. Moc oprawy - 33W. Sprawność opawy - 74,59%. Skuteczność świetlna oprawy - 88,15lm/W. IP44. IK04. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ F22

3 RUBIN LOOK LED 3900LM PLX E IP / 600X600 dwuobw.2+1- Oprawa do montażu nastropowego na suficie. Wymiary - 620x625x61mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 30W. Skuteczność źródła - 130lm/W. Moc oprawy - 33W. Sprawność opawy - 74,59%. Skuteczność świetlna oprawy - 88,15lm/W. IP44. IK04. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ H AGAT CLEAN LED 3900LM PLX E IP / 600X600 - Oprawa wpuszczana w sufit podwieszany. Wymiary - 596x596x76mm. Korpus - blacha stalowa, o grubości 0,6mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - PLX. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,492 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 30W. Skuteczność źródła - 130lm/W. Moc oprawy - 33W. Sprawność opawy - 75,24%. Skuteczność świetlna oprawy - 88,92lm/W. IP65. IK04. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE, PZH. Typ oprawy_ J AGAT LED 6600LM MICRO-PRM E 840 / 600x600 - Oprawa wpuszczana w sufit podwieszany. Wymiary - 596x596x90mm. Korpus - blacha stalowa, o grubości 0,5mm, malowany farbą proszkową standard, UV odporną. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 16,7W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 81,83. Temperatura barwowa K. Składowe widmowe R9=4,42,R13=80. Współrzędne chromatyczności x=0,3849,y=0,3917. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 3. Moc źródeł w oprawie - 50,1W. Skuteczność źródła - 131,74lm/W. Moc oprawy - 55,1W. Sprawność opawy - 83,24%. Skuteczność świetlna oprawy - 99,71lm/W. IP20/44. IK20. Zasilanie przelotowe - dostępne. Certyfikaty i dopuszczenia - CE.

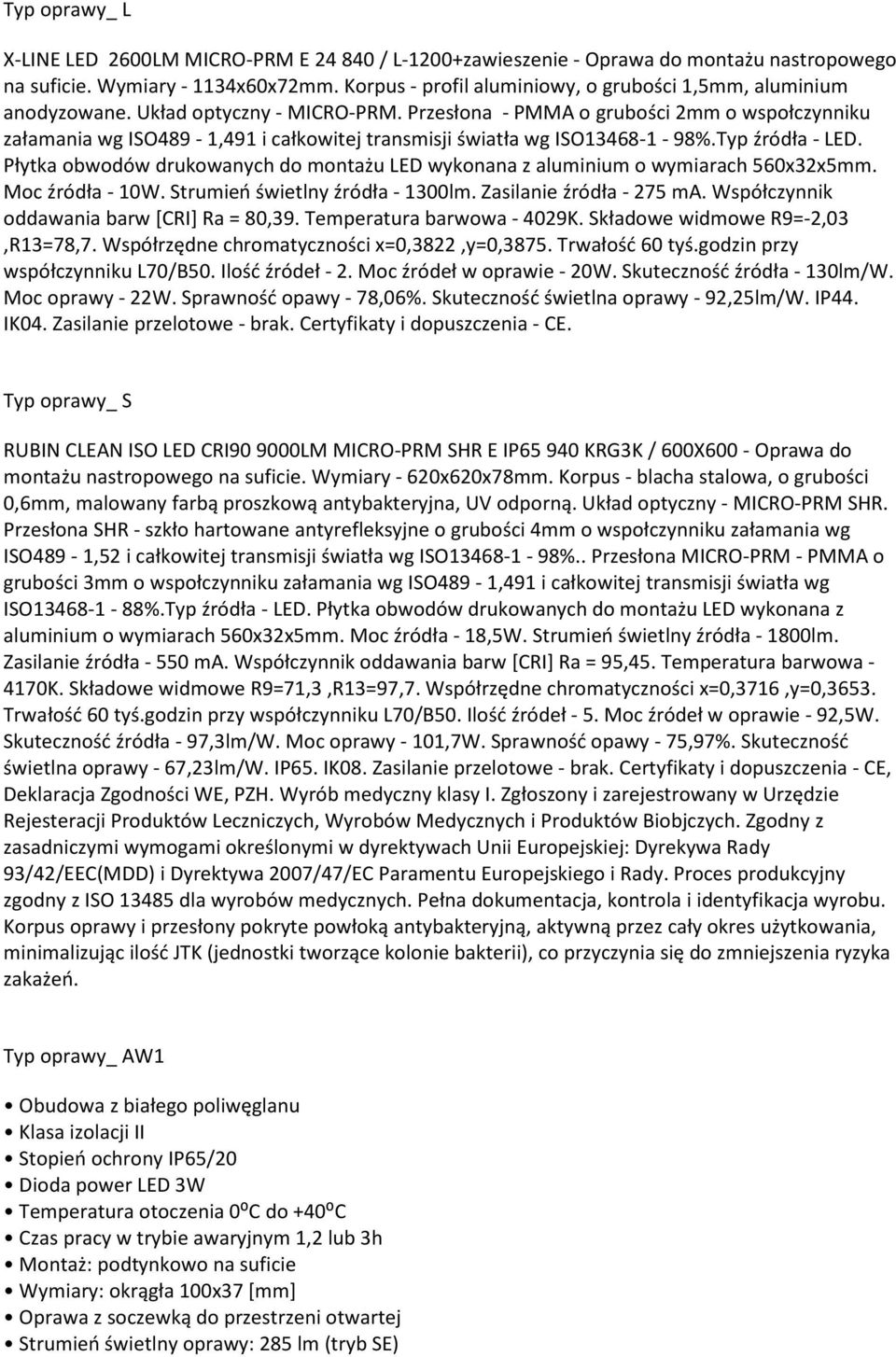

4 Typ oprawy_ L X-LINE LED 2600LM MICRO-PRM E / L-1200+zawieszenie - Oprawa do montażu nastropowego na suficie. Wymiary x60x72mm. Korpus - profil aluminiowy, o grubości 1,5mm, aluminium anodyzowane. Układ optyczny - MICRO-PRM. Przesłona - PMMA o grubości 2mm o wspołczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 10W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 80,39. Temperatura barwowa K. Składowe widmowe R9=-2,03,R13=78,7. Współrzędne chromatyczności x=0,3822,y=0,3875. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 2. Moc źródeł w oprawie - 20W. Skuteczność źródła - 130lm/W. Moc oprawy - 22W. Sprawność opawy - 78,06%. Skuteczność świetlna oprawy - 92,25lm/W. IP44. IK04. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE. Typ oprawy_ S RUBIN CLEAN ISO LED CRI LM MICRO-PRM SHR E IP KRG3K / 600X600 - Oprawa do montażu nastropowego na suficie. Wymiary - 620x620x78mm. Korpus - blacha stalowa, o grubości 0,6mm, malowany farbą proszkową antybakteryjna, UV odporną. Układ optyczny - MICRO-PRM SHR. Przesłona SHR - szkło hartowane antyrefleksyjne o grubości 4mm o wspołczynniku załamania wg ISO489-1,52 i całkowitej transmisji światła wg ISO %.. Przesłona MICRO-PRM - PMMA o grubości 3mm o wspołczynniku załamania wg ISO489-1,491 i całkowitej transmisji światła wg ISO %.Typ źródła - LED. Płytka obwodów drukowanych do montażu LED wykonana z aluminium o wymiarach 560x32x5mm. Moc źródła - 18,5W. Strumień świetlny źródła lm. Zasilanie źródła ma. Współczynnik oddawania barw [CRI] Ra = 95,45. Temperatura barwowa K. Składowe widmowe R9=71,3,R13=97,7. Współrzędne chromatyczności x=0,3716,y=0,3653. Trwałość 60 tyś.godzin przy współczynniku L70/B50. Ilość źródeł - 5. Moc źródeł w oprawie - 92,5W. Skuteczność źródła - 97,3lm/W. Moc oprawy - 101,7W. Sprawność opawy - 75,97%. Skuteczność świetlna oprawy - 67,23lm/W. IP65. IK08. Zasilanie przelotowe - brak. Certyfikaty i dopuszczenia - CE, Deklaracja Zgodności WE, PZH. Wyrób medyczny klasy I. Zgłoszony i zarejestrowany w Urzędzie Rejesteracji Produktów Leczniczych, Wyrobów Medycznych i Produktów Biobjczych. Zgodny z zasadniczymi wymogami określonymi w dyrektywach Unii Europejskiej: Dyrekywa Rady 93/42/EEC(MDD) i Dyrektywa 2007/47/EC Paramentu Europejskiego i Rady. Proces produkcyjny zgodny z ISO dla wyrobów medycznych. Pełna dokumentacja, kontrola i identyfikacja wyrobu. Korpus oprawy i przesłony pokryte powłoką antybakteryjną, aktywną przez cały okres użytkowania, minimalizując ilość JTK (jednostki tworzące kolonie bakterii), co przyczynia się do zmniejszenia ryzyka zakażeń. Typ oprawy_ AW1 Obudowa z białego poliwęglanu Stopień ochrony IP65/20 Dioda power LED 3W Czas pracy w trybie awaryjnym 1,2 lub 3h Montaż: podtynkowo na suficie Wymiary: okrągła 100x37 [mm] Oprawa z soczewką do przestrzeni otwartej Strumień świetlny oprawy: 285 lm (tryb SE)

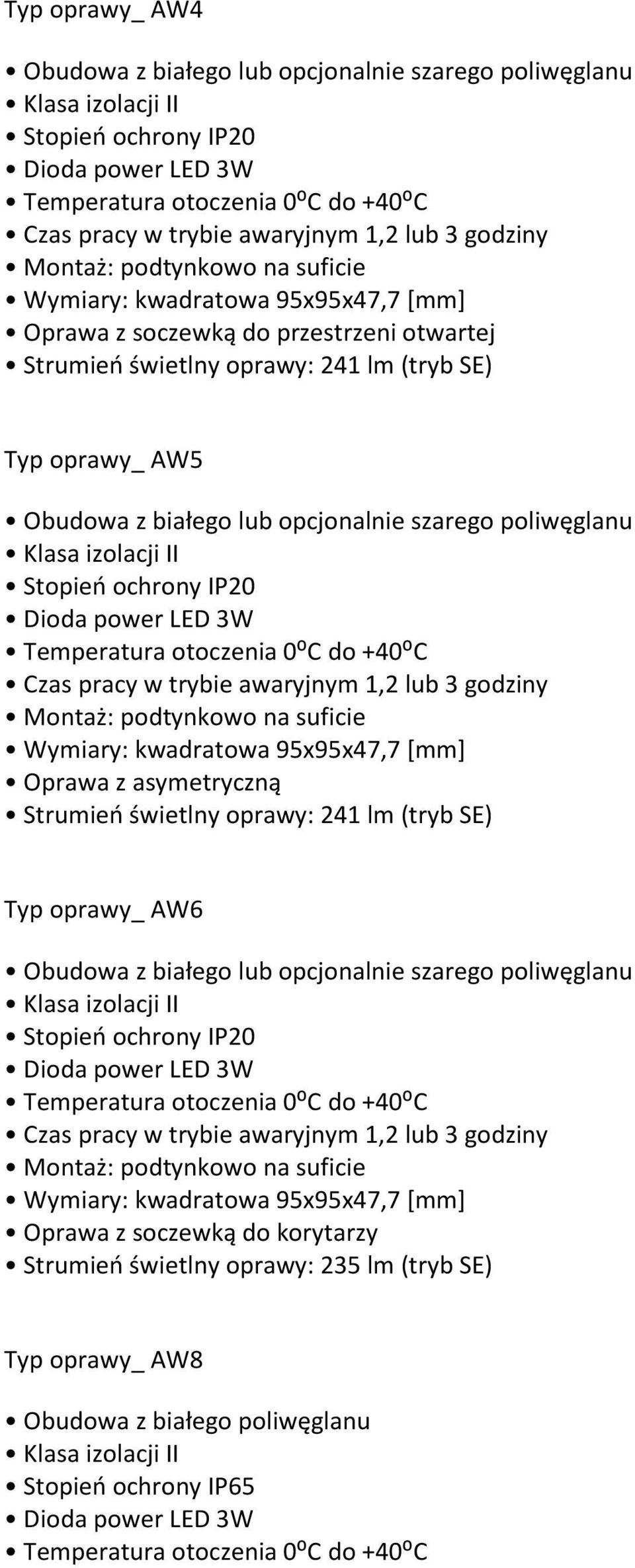

5 Typ oprawy_ AW4 Obudowa z białego lub opcjonalnie szarego poliwęglanu Stopień ochrony IP20 Dioda power LED 3W Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z soczewką do przestrzeni otwartej Strumień świetlny oprawy: 241 lm (tryb SE) Typ oprawy_ AW5 Obudowa z białego lub opcjonalnie szarego poliwęglanu Stopień ochrony IP20 Dioda power LED 3W Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z asymetryczną Strumień świetlny oprawy: 241 lm (tryb SE) Typ oprawy_ AW6 Obudowa z białego lub opcjonalnie szarego poliwęglanu Stopień ochrony IP20 Dioda power LED 3W Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: podtynkowo na suficie Wymiary: kwadratowa 95x95x47,7 [mm] Oprawa z soczewką do korytarzy Strumień świetlny oprawy: 235 lm (tryb SE) Typ oprawy_ AW8 Obudowa z białego poliwęglanu Stopień ochrony IP65 Dioda power LED 3W

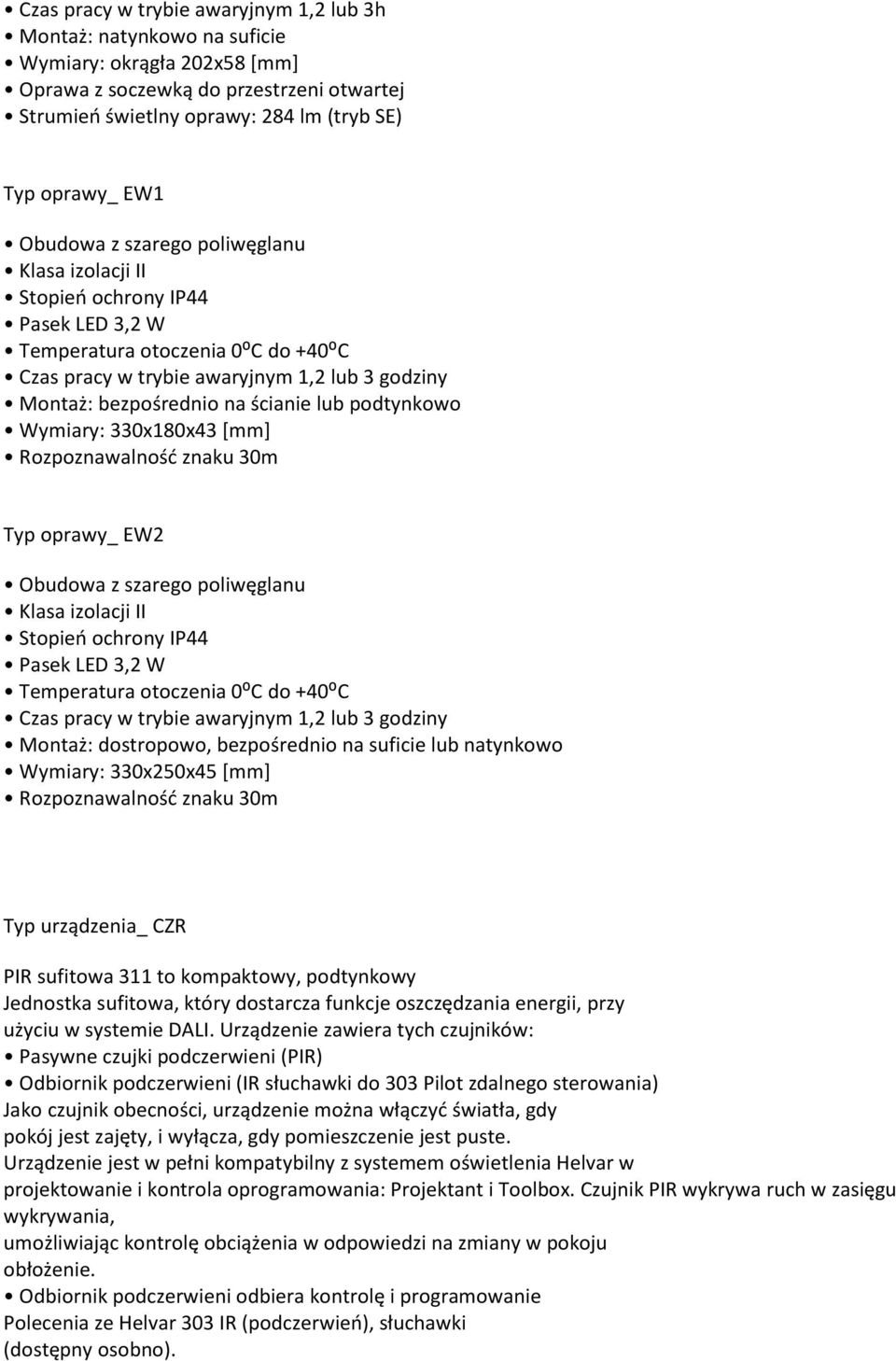

6 Czas pracy w trybie awaryjnym 1,2 lub 3h Montaż: natynkowo na suficie Wymiary: okrągła 202x58 [mm] Oprawa z soczewką do przestrzeni otwartej Strumień świetlny oprawy: 284 lm (tryb SE) Typ oprawy_ EW1 Obudowa z szarego poliwęglanu Stopień ochrony IP44 Pasek LED 3,2 W Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: bezpośrednio na ścianie lub podtynkowo Wymiary: 330x180x43 [mm] Rozpoznawalność znaku 30m Typ oprawy_ EW2 Obudowa z szarego poliwęglanu Stopień ochrony IP44 Pasek LED 3,2 W Czas pracy w trybie awaryjnym 1,2 lub 3 godziny Montaż: dostropowo, bezpośrednio na suficie lub natynkowo Wymiary: 330x250x45 [mm] Rozpoznawalność znaku 30m Typ urządzenia_ CZR PIR sufitowa 311 to kompaktowy, podtynkowy Jednostka sufitowa, który dostarcza funkcje oszczędzania energii, przy użyciu w systemie DALI. Urządzenie zawiera tych czujników: Pasywne czujki podczerwieni (PIR) Odbiornik podczerwieni (IR słuchawki do 303 Pilot zdalnego sterowania) Jako czujnik obecności, urządzenie można włączyć światła, gdy pokój jest zajęty, i wyłącza, gdy pomieszczenie jest puste. Urządzenie jest w pełni kompatybilny z systemem oświetlenia Helvar w projektowanie i kontrola oprogramowania: Projektant i Toolbox. Czujnik PIR wykrywa ruch w zasięgu wykrywania, umożliwiając kontrolę obciążenia w odpowiedzi na zmiany w pokoju obłożenie. Odbiornik podczerwieni odbiera kontrolę i programowanie Polecenia ze Helvar 303 IR (podczerwień), słuchawki (dostępny osobno).

7 IP55 i środowiska zimno (-30 C) wersje. Kody zamówienia: 311P: wersja IP55; 311M: Wersja IP55 i -30 C.Zasilanie zewnętrzne / DALI: Blok wymienny złącze; Rozmiar przewodu: 0,5 mm² - 1,5 mm²; Żyłę lub Ocena kabla: Wszystkie kable muszą być sieciowy ocenione Max. długość: 300 1,5 mm² moc DALI wejście zasilania: 13 V do 22,5 V DALI Zużycie: 15 ma czujniki Czujnik obecności: PIR: Pasywny obecności na podczerwień detektor Odbiornik podczerwieni: Dla polecenia pilota Funkcje zdalnego sterowania Pilot zdalnego sterowania: Pilot Helvar 303 Uwaga: Regulacja czułości za pomocą Projektant lub Toolbox (nie przez Urządzenie zdalnego sterowania). dane mechaniczne Średnica otworu montażowego: 68 mm Średnica obejmy: 76 mm Materiał (obudowa): Ognioodporne ABS Wykończenie / Kolor: Matt / Biały Waga: 58 g Kod IP: 311: IP40 311P *: IP55 311M *: IP55 Typ urządzenia_ 444 Jednostka Wejście DIGIDIM Mini jest kompatybilny DALI interfejs, zaprojektowany tak, aby klient określone przełączniki, czujniki, zegary czasu lub innych ON / OFF urządzeń sterujących być DIGIDIM włączona do systemu sterowania oświetleniem. Jednostka Mini wejście jest mały, okablowany, obudowane płytka drukowana i nadaje się do włączenia do wszystkich standardowy rozmiar powrotem skrzynki wraz z odpowiednim mainsrated Wyłącznik. Kluczowe cechy wstępnie skonfigurowane dotykowych ściemniaczy wejść na dwie grupy. Pasuje do wszystkich standardowych rozmiarów tyłu pudełka i ościeżnicy styl tyłu pudełka. Dotknij ściemniania z przełącznika chwilowego Push. Może być używany z chwilowych lub zatrzaskowych przełączników. W pełni programowalny za pomocą oprogramowania DIGIDIM Toolbox. Informacje o instalacji Wszystkie przełączniki i kable muszą być ocenione sieci.

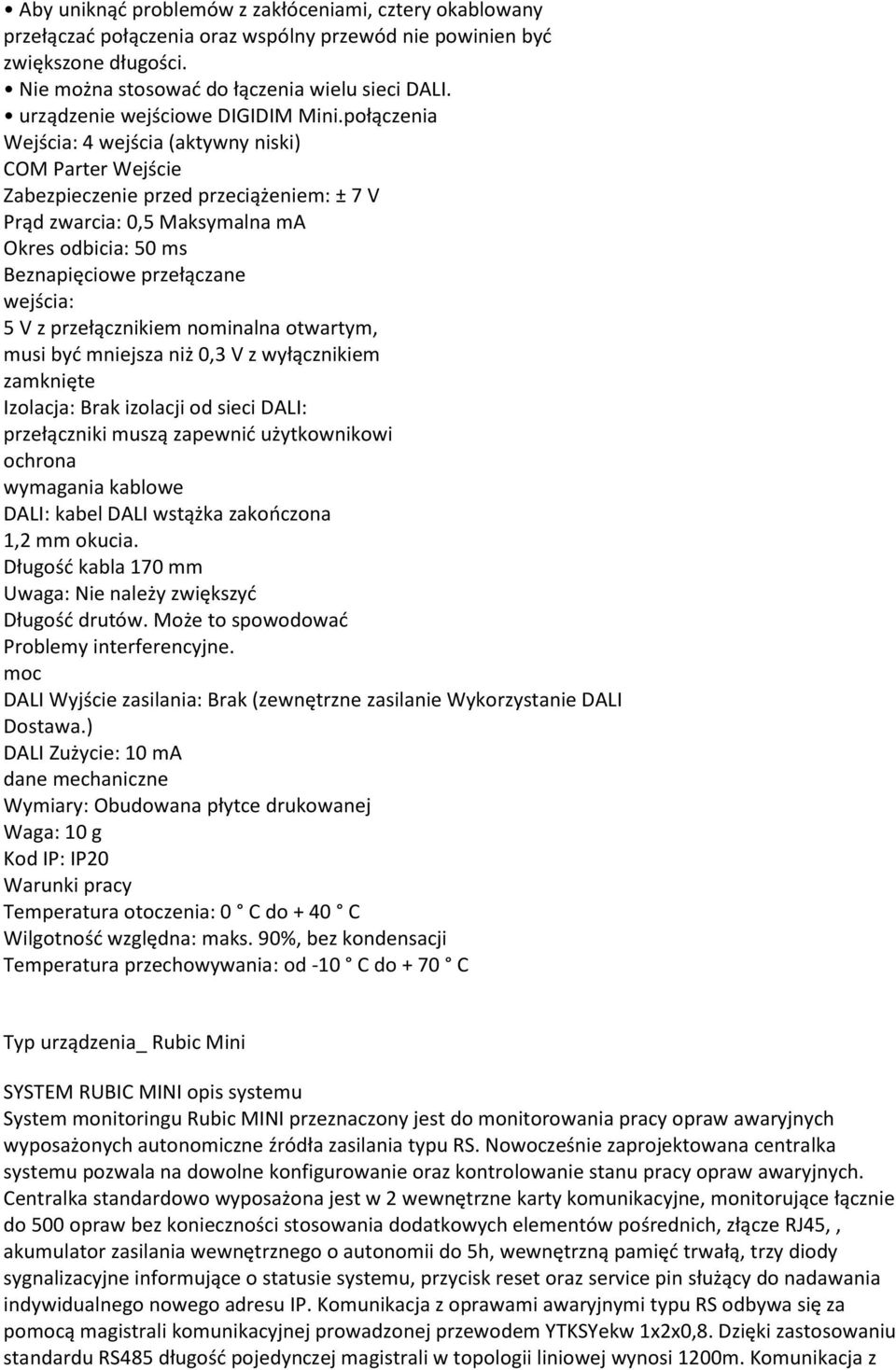

8 Aby uniknąć problemów z zakłóceniami, cztery okablowany przełączać połączenia oraz wspólny przewód nie powinien być zwiększone długości. Nie można stosować do łączenia wielu sieci DALI. urządzenie wejściowe DIGIDIM Mini.połączenia Wejścia: 4 wejścia (aktywny niski) COM Parter Wejście Zabezpieczenie przed przeciążeniem: ± 7 V Prąd zwarcia: 0,5 Maksymalna ma Okres odbicia: 50 ms Beznapięciowe przełączane wejścia: 5 V z przełącznikiem nominalna otwartym, musi być mniejsza niż 0,3 V z wyłącznikiem zamknięte Izolacja: Brak izolacji od sieci DALI: przełączniki muszą zapewnić użytkownikowi ochrona wymagania kablowe DALI: kabel DALI wstążka zakończona 1,2 mm okucia. Długość kabla 170 mm Uwaga: Nie należy zwiększyć Długość drutów. Może to spowodować Problemy interferencyjne. moc DALI Wyjście zasilania: Brak (zewnętrzne zasilanie Wykorzystanie DALI Dostawa.) DALI Zużycie: 10 ma dane mechaniczne Wymiary: Obudowana płytce drukowanej Waga: 10 g Kod IP: IP20 Warunki pracy Temperatura otoczenia: 0 C do + 40 C Wilgotność względna: maks. 90%, bez kondensacji Temperatura przechowywania: od -10 C do + 70 C Typ urządzenia_ Rubic Mini SYSTEM RUBIC MINI opis systemu System monitoringu Rubic MINI przeznaczony jest do monitorowania pracy opraw awaryjnych wyposażonych autonomiczne źródła zasilania typu RS. Nowocześnie zaprojektowana centralka systemu pozwala na dowolne konfigurowanie oraz kontrolowanie stanu pracy opraw awaryjnych. Centralka standardowo wyposażona jest w 2 wewnętrzne karty komunikacyjne, monitorujące łącznie do 500 opraw bez konieczności stosowania dodatkowych elementów pośrednich, złącze RJ45,, akumulator zasilania wewnętrznego o autonomii do 5h, wewnętrzną pamięć trwałą, trzy diody sygnalizacyjne informujące o statusie systemu, przycisk reset oraz service pin służący do nadawania indywidualnego nowego adresu IP. Komunikacja z oprawami awaryjnymi typu RS odbywa się za pomocą magistrali komunikacyjnej prowadzonej przewodem YTKSYekw 1x2x0,8. Dzięki zastosowaniu standardu RS485 długość pojedynczej magistrali w topologii liniowej wynosi 1200m. Komunikacja z

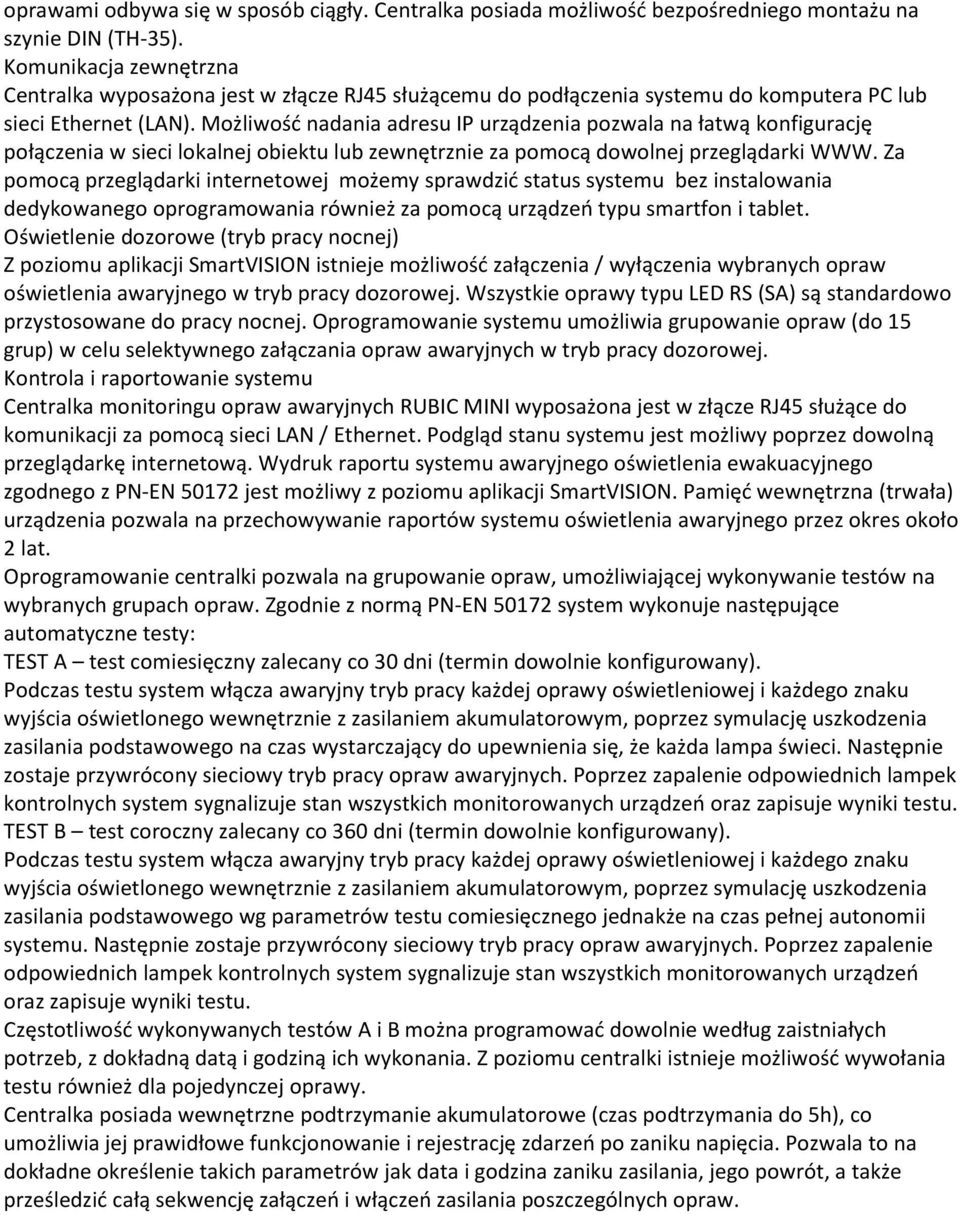

9 oprawami odbywa się w sposób ciągły. Centralka posiada możliwość bezpośredniego montażu na szynie DIN (TH-35). Komunikacja zewnętrzna Centralka wyposażona jest w złącze RJ45 służącemu do podłączenia systemu do komputera PC lub sieci Ethernet (LAN). Możliwość nadania adresu IP urządzenia pozwala na łatwą konfigurację połączenia w sieci lokalnej obiektu lub zewnętrznie za pomocą dowolnej przeglądarki WWW. Za pomocą przeglądarki internetowej możemy sprawdzić status systemu bez instalowania dedykowanego oprogramowania również za pomocą urządzeń typu smartfon i tablet. Oświetlenie dozorowe (tryb pracy nocnej) Z poziomu aplikacji SmartVISION istnieje możliwość załączenia / wyłączenia wybranych opraw oświetlenia awaryjnego w tryb pracy dozorowej. Wszystkie oprawy typu LED RS (SA) są standardowo przystosowane do pracy nocnej. Oprogramowanie systemu umożliwia grupowanie opraw (do 15 grup) w celu selektywnego załączania opraw awaryjnych w tryb pracy dozorowej. Kontrola i raportowanie systemu Centralka monitoringu opraw awaryjnych RUBIC MINI wyposażona jest w złącze RJ45 służące do komunikacji za pomocą sieci LAN / Ethernet. Podgląd stanu systemu jest możliwy poprzez dowolną przeglądarkę internetową. Wydruk raportu systemu awaryjnego oświetlenia ewakuacyjnego zgodnego z PN-EN jest możliwy z poziomu aplikacji SmartVISION. Pamięć wewnętrzna (trwała) urządzenia pozwala na przechowywanie raportów systemu oświetlenia awaryjnego przez okres około 2 lat. Oprogramowanie centralki pozwala na grupowanie opraw, umożliwiającej wykonywanie testów na wybranych grupach opraw. Zgodnie z normą PN-EN system wykonuje następujące automatyczne testy: TEST A test comiesięczny zalecany co 30 dni (termin dowolnie konfigurowany). Podczas testu system włącza awaryjny tryb pracy każdej oprawy oświetleniowej i każdego znaku wyjścia oświetlonego wewnętrznie z zasilaniem akumulatorowym, poprzez symulację uszkodzenia zasilania podstawowego na czas wystarczający do upewnienia się, że każda lampa świeci. Następnie zostaje przywrócony sieciowy tryb pracy opraw awaryjnych. Poprzez zapalenie odpowiednich lampek kontrolnych system sygnalizuje stan wszystkich monitorowanych urządzeń oraz zapisuje wyniki testu. TEST B test coroczny zalecany co 360 dni (termin dowolnie konfigurowany). Podczas testu system włącza awaryjny tryb pracy każdej oprawy oświetleniowej i każdego znaku wyjścia oświetlonego wewnętrznie z zasilaniem akumulatorowym, poprzez symulację uszkodzenia zasilania podstawowego wg parametrów testu comiesięcznego jednakże na czas pełnej autonomii systemu. Następnie zostaje przywrócony sieciowy tryb pracy opraw awaryjnych. Poprzez zapalenie odpowiednich lampek kontrolnych system sygnalizuje stan wszystkich monitorowanych urządzeń oraz zapisuje wyniki testu. Częstotliwość wykonywanych testów A i B można programować dowolnie według zaistniałych potrzeb, z dokładną datą i godziną ich wykonania. Z poziomu centralki istnieje możliwość wywołania testu również dla pojedynczej oprawy. Centralka posiada wewnętrzne podtrzymanie akumulatorowe (czas podtrzymania do 5h), co umożliwia jej prawidłowe funkcjonowanie i rejestrację zdarzeń po zaniku napięcia. Pozwala to na dokładne określenie takich parametrów jak data i godzina zaniku zasilania, jego powrót, a także prześledzić całą sekwencję załączeń i włączeń zasilania poszczególnych opraw.
