1 INSTRUKCJA OBSŁUGI Reflektor halogenowy podwodny, IP68 Wersja 11/08 Nr produktu : Strona 1 z 8

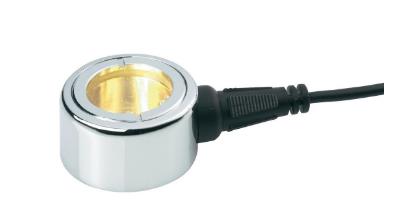

2 Przeznaczenie Reflektor halogenowy jest przeznaczony do oświetlania oczek wodnych i stawów. Produkt nadaje się zarówno do użytku zewnętrznego jak i wewnętrznego. W związku z normą wodoszczelności IP68 reflektor nadaje się do użytkowania pod wodą. Produkt może być użytkowany jedynie z załączonym zasilaczem (12V/AC). Każde inne użycie niż opisane powyżej jest zabronione i grozi uszkodzeniem urządzenia, zwarciem, wybuchem pożaru, porażeniem prądem elektrycznym etc. Produkt nie może być modyfikowany przez użytkownika. Zawsze przestrzegaj poniższych instrukcji obsługi. Przeczytaj uważnie poniższą instrukcję oraz zachowaj ją w bezpiecznym miejscu tak, byś mógł wrócić do niej w przyszłości. W skład zestawu wchodzi Reflektor halogenowy podwodny Świetlówka 12V, 10W (GU4) Zasilacz Narzędzie do otwierania pokrywy urządzenia Instrukcja obsługi urządzenia Symbole Symbol trójkąta z zawartą w nim błyskawicą oznacza zagrożenie dla zdrowia np. porażenie prądem elektrycznym Symbol trójkąta z zawartym w nim wykrzyknikiem oznacza szczególne niebezpieczeństwo dla zdrowia podczas użytkowania. Symbol dłoni oznacza szczególnie przydatne informacje i wskazówki dotyczące użytkowania urządzenia. Strona 2 z 8

3 Instrukcje bezpieczeństwa Gwarancja traci ważność w przypadku gdy uszkodzenie urządzenia będzie spowodowane nieprzestrzeganiem przez użytkownika poniższych instrukcji obsługi! Nie ponosimy żadnej odpowiedzialności za szkody materialne, uszkodzenie urządzenia oraz obrażenia doznane w wyniku nieprawidłowego użytkowania produktu lub nieprzestrzegania instrukcji obsługi! Symbol wykrzyknika oznacza szczególnie ważne instrukcje, które powinny być zawsze bezwzględnie przestrzegane. Zarówno reflektor halogenowy jak i dołączony do niego zasilacz nie może być modyfikowany. W przeciwnym wypadku straci ważność zarówno gwarancja jak i certyfikat CE. Zarówno reflektor halogenowy jak i dołączony zasilacz nie może być wystawiany na działanie wysokich temperatur, bezpośrednich promieni słonecznych, silnym wibracjom, wstrząsom oraz obciążeniom mechanicznym. W przypadku nagłej zmiany temperatury otoczenia, reflektor potrzebuje chwili czasu, aby dostosować się do panujących warunków, zanim zostanie użyty. Reflektor będzie gotowy do użytku wtedy, gdy osiągnie temperaturę pokojową. Każdy z elementów zestawu nie jest zabawką i musi pozostawać poza zasięgiem dzieci! W przypadku jakichkolwiek wątpliwości dotyczących użytkowania urządzenia, koniecznie skontaktuj się z wykwalifikowanym personelem. Nigdy nie zostawiaj opakowania produktu w miejscu dostępnym dla dzieci. Plastikowe worki lub reklamówki mogą być niebezpieczną zabawką dla dzieci. Istnieje możliwość uduszenia. Jeśli istnieją przesłanki ku temu, aby sądzić, że dalsze bezpieczne użytkowanie jest niemożliwe, należy natychmiast wyłączyć reflektor i zaprzestać dalszego użytkowania. Oznakami zużycia urządzenia może być np.: - urządzenie jest widocznie uszkodzone - urządzenie nie działa - urządzenie było przechowywane w skrajnie niekorzystnych warunkach przez długi okres czasu - urządzenie było poddawane silnym obciążeniom mechanicznym podczas transportu. W instytucjach komercyjno-handlowych przez pracodawcę muszą być przestrzegane przepisy dotyczące zapobiegania nieszczęśliwym wypadkom. Strona 3 z 8

4 Reflektor halogenowy może być używany na zewnątrz i wewnątrz pomieszczeń oraz pod wodą. Dołączony do niego zasilacz może być używany jedynie w suchym i ciepłym miejscu. Zasilacz załączony w zestawie spełnia normy II klasy ochrony. Może być podłączany jedynie do standardowego domowego gniazdka 230V~/50Hz. Zasilacz nigdy nie może być podłączany lub odłączany mokrymi dłońmi. Nie używaj reflektora gdy zasłaniają go inne przedmioty. Nigdy nie ciągnij za kabel zasilający. Urządzenie może być wyłączane jedynie poprzez wyciągnięcie wtyczki z gniazdka. W czasie burzy odłącz urządzenie od źródła zasilania ze względów bezpieczeństwa. W przypadku wymiany świetlówki, reflektor musi najpierw zostać odłączony od źródła zasilania. Następnie, należy odczekać aż osłona urządzenia ostygnie. Dopiero wtedy pokrywa urządzenia może zostać zdjęta i świetlówka może zostać wymieniona na nową (typ GU4, 12V). Upewnij się, że tylko jedna świetlówka znajduje się w urządzeniu. Przed ponownym uruchomieniem reflektora, filtr kolorów, uszczelka oraz pierścień regulacji obudowy muszą zostać ponownie umieszczone na swoich miejscach. Jeśli filtr kolorów reflektora jest uszkodzony, urządzenie nie nadaje się do dalszej eksploatacji. W tym przypadku odłącz urządzenie od źródła zasilania i pozostaw je w bezpiecznym miejscu. Upewnij się, że nikt inny nie będzie z niego korzystał zanim usterka nie zostanie naprawiona. Uszkodzony filtr kolorów może spowodować przedostanie się wilgoci do środka reflektora. Przed ponownym podłączeniem reflektora do źródła zasilania należy najpierw wymienić uszkodzony filtr. Konserwacja, regulacja i naprawa może być przeprowadzana jedynie przez wykwalifikowany personel. W przypadku pytań, na które nie znalazłeś odpowiedzi w instrukcji obsługi skontaktuj się z naszym działem obsługi klienta bądź wyspecjalizowanym warsztatem. Strona 4 z 8

5 Opis produktu 1) Zasilacz 2) Niskonapięciowe gniazdko 12V/AC. 3) Miejsce na filtr kolorów. 4) Rowki umożliwiające otwarcie pokrywy. 5) Wkręcone gniadzko GU4. 6) Niskonapięciowa wtyczka 12V/AC. Podłączenie i rozpoczęcie eksploatacji Reflektor halogenowy nadaje się zarówno do użytku zewnętrznego jak i wewnętrznego. Urządzenie spełnia normy wodoszczelności klasy IP68, dlatego nadaje się do permanentnego użytku pod wodą. Należy mieć na uwadze, że zarówno gniazdko niskonapięciowe 12V/AC oraz wtyczka niskonapięciowa 12V/AC muszą być zawsze suche i czyste. Ponadto załączony zasilacz powinien być używany jedynie w suchych pomieszczeniach. Włóż niskonapięciową wtyczkę 12V/AC (6) do gniazdka 12V/AC (2). Podłącz zasilacz do standardowego gniazdka domowego 230V/AC 50Hz. Strona 5 z 8

6 Reflektor halogenowy zacznie świecić. Wymiana filtra kolorów Postępuj zgodnie z poniższymi krokami aby prawidłowo wymienić filtr kolorów: Włóż załączone narzędzie do otwierania pokrywy urządzenia do rowków na urządzeniu (4) a następnie lekko je dociśnij(rys. A). Przekręć narzędzie przeciwnie do ruchu wskazówek zegara aby odkręcić pierścień regulacji (=A, patrz Rys. B). Zdejmij pierścień regulacji (=A, patrz Rys. B). Wybierz jeden z czterech dołączonych filtrów. Upewnij się, że ta strona filtra, na której jest napisane Face jest skierowana w górę. Włóż uszczelkę (=C, patrz Rys. B) do obudowy urządzenia (=D, patrz Rys. B). Umieść filtr kolorów (=B, patrz Rys. B) na uszczelce (=C, patrzy Rys. B). Umieść pierścień regulacji (=A, patrz Rys. B) na filtrze kolorów (=B, patrz Rys. B). Przekręć pierścień regulacji zgodnie z ruchem wskazówek zegara (=A patrz Rys. B) na obudowie urządzenia (=D, patrz Rys. B) za pomocą narzędzia do otwierania pokrywy (patrz Rys. A). Wymiana świetlówki Zanim wymienisz świetlówkę upewnij się, że urządzenie zostało odłączone od źródła zasilania. W tym celu odłącz reflektor halogenowy od zasilacza. Odczekaj, aż obudowa urządzenia ostygnie. Strona 6 z 8

7 Dopiero teraz możesz zdjąć pokrywę i wymienić świetlówkę (typ: GU4, 12V) na nową. Upewnij się, że tylko jedna świetlówka znajduje się w urządzeniu. Przed ponownym uruchomieniem reflektora, filtr kolorów, uszczelka oraz pierścień regulacji obudowy muszą zostać ponownie umieszczone na swoich miejscach. Postępuj zgodnie z następującymi krokami aby mieć pewność, że prawidłowo wymieniłeś świetlówkę: Przekręć wkręcone gniazdko GU4 (5) przeciwnie do ruchu wskazówek zegara i wyjmij je z obudowy. Wyciągnij 12V świetlówkę (typ: GU4) z gniazdka GU4 (5). Włóż nową świetlówkę tego samego typu (GU4) na miejsce starej, do gniazdka GU4 (5). Ostrożnie przykręć gniazdko GU4 (5) zgodnie z ruchem wskazówek zegara do obudowy reflektora. Konserwacja i czyszczenie Produkt nie wymaga konserwacji ani ingerencji ze strony użytkownika za wyjątkiem sytuacji kiedy niezbędna jest wymiana świetlówki. Od czasu do czasu przetrzyj czystą miękką ściereczką zewnętrzną obudowę reflektora (ze szczególnym uwzględnieniem filtru kolorów). Do czyszczenia urządzenia nigdy nie używaj mocnych środków chemicznych, ponieważ mogą one trwale uszkodzić obudowę reflektora. Utylizacja Przedmioty elektryczne i elektroniczne nie mogą być utylizowane razem z odpadami z gospodarstw domowych. W celu pozbycia się niesprawnego sprzętu postępuj zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów elektrycznych i elektronicznych. Dane techniczne a) Reflektor halogenowy podwodny Napięcie robocze. 12V/AC Temperatury robocze...0⁰c-40⁰c Strona 7 z 8

8 Żarówka.....Świetlówka halogenowa 12V/AC, 10W, GU4 Waga.175g Wymiary (Średnica x Wysokość) 40mm x 23mm Filtry kolorów..czerwony/zielony/niebieski/żółty Typ ochrony..ip68 b) Zasilacz Napięcie wejściowe.230 V/AC 50Hz Napięcie wyjściowe.12 V/AC, 1.000mA Długość kabla..180cm Strona 8 z 8
