Instrukcja montażu. Zestaw zaworu 2-drogowego/Zestaw zaworu 3-drogowego dla klimakonwektorów EKMV2C09B7 EKMV3C09B7

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja montażu. Zestaw zaworu 2-drogowego/Zestaw zaworu 3-drogowego dla klimakonwektorów EKMV2C09B7 EKMV3C09B7"

Transkrypt

1 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla EKMVC09B7 EKMVC09B7

2 EKMVC09B7 EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla Przed przystąpieniem do montażu należy dokładnie zapoznać się z niniejszą instrukcją. Instrukcji nie należy wyrzucać. Powinna ona znaleźć się w archiwum, aby można z niej było korzystać w przyszłości. Nieprawidłowy montaż lub podłączenie urządzenia i akcesoriów może spowodować porażenie prądem elektrycznym, zwarcie, wycieki, pożar lub inne uszkodzenia sprzętu. Należy stosować wyłącznie akcesoria produkcji firmy zaprojektowane specjalnie z myślą o wykorzystaniu z opisywanymi urządzeniami; akcesoria powinny być instalowane przez osobę wykwalifikowaną. W przypadku wątpliwości co do procedury instalacji, należy zawsze zwracać się do dealera. Niebezpieczeństwo: Porażenie prądem elektrycznym Przed zdjęciem pokrywy skrzynki elektrycznej, wykonaniem jakichkolwiek połączeń lub dotknięciem części elektrycznych należy odłączyć zasilanie. Oryginał instrukcji opracowano w języku angielskim. Instrukcje w pozostałych językach są tłumaczeniami instrukcji oryginalnej. Niniejszy zestaw opcjonalny musi być używany w połączeniu z zestawem EKRPC o klimakonwektorem FWF lub FWC. Urządzenia są wyposażone we wlot i wylot wody, podłączane do instalacji wodnej. Instalacja wodna powinna być wykonana przez uprawnionego technika i zgodna ze wszystkimi właściwymi normami europejskimi i krajowymi. Akcesoria dostarczane razem z zestawem Siłownik z pierścieniem zębatym Zawór -drogowy (tylko dla EKMVC09B7) Zawór -drogowy (tylko dla EKMVC09B7) Taśma izolacyjna Izolacja zaworu 6 7 O-ring (x dla EKMVC09B7) (x dla EKMVC09B7) 8 Przewód (w przypadku podłączenia zaworów do tego samego klimakonwektora) x Skrzynka KRPB0 i płytka drukowana EKRPC są wymagane w przypadku urządzeń FWF. Skrzynka KRPH98 i płytka drukowana EKRPC są wymagane w przypadku urządzeń FWC. Podłączenie klimakonwektora do przewodów instalacji zewnętrznej za pomocą zaworu -/-drogowego Zapoznaj się z instrukcją montażu klimakonwektora w celu uzyskania szczegółowych informacji na temat montażu klimakonwektora. Należy uważać, by nie odkształcić przewodów urządzenia w wyniku zastosowania nadmiernej siły podczas podłączania. Odkształcenie przewodów może być przyczyną wadliwego działania urządzenia. Przedostanie się do instalacji wodnej powietrza, wilgoci lub kurzu może być przyczyną problemów. Dlatego podczas podłączania instalacji wodnej należy zawsze przestrzegać następujących zaleceń: Używać tylko czystych przewodów. Podczas usuwania zanieczyszczeń skierować koniec przewodu ku dołowi. Zatkać przewód podczas przeciskania go przez otwór w ścianie, aby do wnętrza nie przedostał się pył ani zanieczyszczenia. Do uszczelniania połączeń należy użyć dobrej jakości uszczelniacza do gwintów. Uszczelnienie musi wytrzymać ciśnienie i temperatury panujące w układzie. W przypadku stosowania rur metalowych niezawierających mosiądzu należy odizolować oba materiały, aby uniknąć korozji galwanicznej. Ponieważ mosiądz jest materiałem stosunkowo miękkim, do podłączania obiegu wodnego należy użyć odpowiednich narzędzi. Użycie nieprawidłowych narzędzi może spowodować uszkodzenie przewodów. Urządzenia należy eksploatować wyłącznie w zamkniętym obiegu wody. Zastosowanie urządzenia w otwartym obiegu wody może doprowadzić do nadmiernej korozji przewodów wodnych. W układzie wodnym zabronione jest stosowanie elementów cynkowanych. Z uwagi na fakt, że układ wodny wewnątrz urządzeń wykonano z rur miedzianych, może dojść do nadmiernej korozji elementów ocynkowanych. Nie należy używać urządzenia w atmosferze wybuchowej. Jeśli przewód sieciowy do siłownika jest uszkodzony, należy usunąć siłownik i zamontować nowy siłownik. Nie można wymieniać samego przewodu sieciowego. EKMVC09B7 + EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla PW6-A 0.0

3 Podłączenia instalacji wodnej Modele z rurami FWF Zamontuj siłownik na obudowie zaworu. Zdejmij niebieską i czerwoną nakrętkę z zaworu. Wepchnij dobrze pierścień zębaty na zawór. Zamontuj siłownik na pierścieniu. Obróć siłownik o w prawo, aż usłyszysz kliknięcie. Aby zdjąć siłownik, obróć go o w lewo. Naciśnij czerwony przycisk. Zawór -drogowy FWC Wylot wody Wlot wody Spust powietrza Modele z rurami FWF 6 Zawór -drogowy Zmodyfikuj stronę wlotową (A), aby odległość pomiędzy punktami połączeń wynosiła 0 mm. A 0 mm FWC 6 Wylot wody obwodu grzejącego Wlot wody obwodu grzejącego Wylot wody obwodu chłodzącego Wlot wody obwodu chłodzącego Odpowietrzenie obwodu grzejącego 6 Odpowietrzenie obwodu chłodzącego EKMVC09B7 + EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla PW6-A 0.0

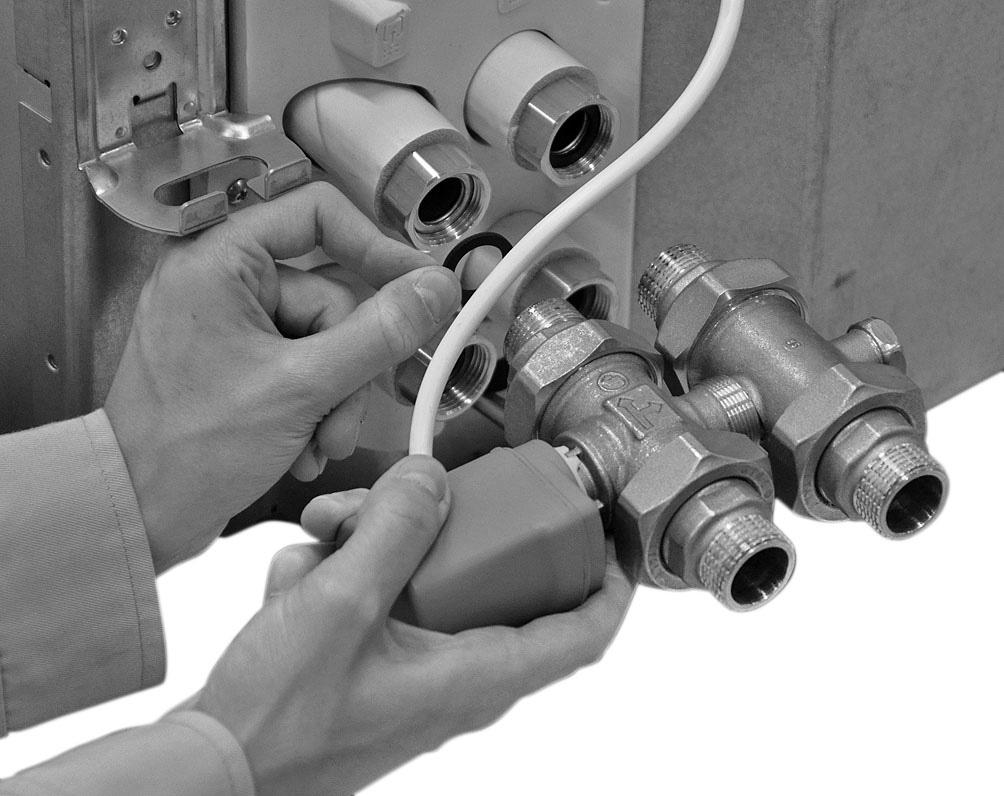

4 Zamontuj zawór na przewodach wodnych. Zainstaluj uszczelkę o-ring na połączeniu przewodów wodnych. W przypadku zaworu -drogowego, zainstaluj drugą uszczelkę o-ring na drugim połączeniu przewodów wodnych. Zamontuj zawór na przewodzie wlotu wody Zawór -drogowy Podłącz przewody instalacji zewnętrznej. Urządzenie -przewodowe Urządzenie -przewodowe Wymagany typ gwintu na przewodach instalacji zewnętrznej Brak zainstalowanych zaworów Zainstalowane zawory -drogowe Wlot wody /" męski /" żeński Wylot wody /" męski /" męski Wlot wody, grzanie Wylot wody, grzanie Wlot wody, chłodzenie Wylot wody, chłodzenie /" męski /" żeński /" męski /" męski /" męski /" żeński /" męski /" męski Zainstalowane zawory -drogowe /" żeński /" żeński /" żeński /" żeński /" żeński /" żeński W przypadku użycia zaworu -drogowego, dostosuj otwarcie obejścia, aby wyregulować spadek ciśnienia. Więcej informacji znajduje się w danych technicznych. Należy uważać na znacznik na obudowie zaworu -drogowego. Strzałka musi być skierowana w stronę przewodów wlotu wody klimakonwektora. Upewnij się, że siłownik nie jest zamontowany odwrotnie. Zawór -drogowy Cała instalacja wodna, w tym wszystkie przewody, musi być zaizolowana w celu uniknięcia kondensacji i spadku wydajności chłodniczej (minimalna grubość: 0 mm). Jeśli temperatura przekracza 0 C, a wilgotność względna przekracza 80%, to materiały uszczelniające powinny mieć grubość co najmniej 0 mm, aby zapobiec kondensacji na powierzchni uszczelnień. Należy uważać na znacznik na obudowie zaworu -drogowego. Długa strzałka musi być skierowana w stronę przewodów wlotu wody klimakonwektora. Jeśli zawory zainstalowane są na tym samym klimakonwektorze (model z rurami), należy użyć tej samej metody opisanej powyżej do montażu drugiego zaworu. EKMVC09B7 + EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla PW6-A 0.0

5 Uszczelnij zawór i połączenia rurowe. Dodaj "izolację zaworu" () wokół zaworu oraz uszczelnienie przewodów urządzenia i przewodów zewnętrznych. Zamknij uszczelnienie za pomocą taśmą izolacyjną (). Okablowanie EKRPC Przykład: zawór -drogowy Y CN Y Y Y YC X X X X FU FU CN 6 Izolacja zaworu Taśma izolacyjna Połączenia elektryczne W obudowie urządzenia nie wolno wiercić żadnych otworów w celu zainstalowania urządzenia opcjonalnego. Do zainstalowania urządzenia opcjonalnego należy używać wyłącznie akcesoriów dostarczonych przez firmę Daikin. W przypadku FWF Zainstaluj skrzynkę KRPB0 i płytkę drukowaną EKRPC zgodnie z instrukcją montażu dostarczoną z zestawem KRPB0. Aby uzyskać informacje na temat okablowania płytki drukowanej EKRPC: patrz poniżej. W przypadku FWC Zainstaluj skrzynkę KRPH98 i płytkę drukowaną EKRPC zgodnie z instrukcją montażu dostarczoną z zestawem KRPH98. Aby uzyskać informacje na temat okablowania płytki drukowanej EKRPC: patrz poniżej. Komunikacja z płytką drukowaną klimakonwektora Przewód zasilania (do klimakonwektora) Bezpieczniki A 0 V YC-Y: połączenie z pierwszym zaworem X-Y: okablowanie umożliwiające użycie drugiego zaworu (dostarczane z zestawem zaworu) 6 X-Y: połączenie z drugim zaworem Zasilanie Nie należy wiązać ze sobą przewodów niskiego i wysokiego napięcia. Wszystkie przewody należy związać dołączonymi zaciskami, aby uniknąć kontaktu z ostrymi krawędziami płytki drukowanej klimakonwektora. CN PŁYTKA DRUKOWANA FWF EKRPC można użyć wyłącznie do podłączania zaworów. Nie można użyć funkcji opisanych w instrukcji montażu EKRPC. X X X X FU FU CN FWC dostarczona z zestawem EKRPC L N Przewód komunikacyjny XA XA dla FWF i FWC CN XA X7A X X X X FU FU CN XA X0A dostarczona z zestawem EKRPC EKMVC09B7 + EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla PW6-A 0.0

6 Metoda okablowania FWF W przypadku użycia zaworów: Usuń izolację przewodu silnika zaworu drugiego siłownika dodatkowo na długości 0 mm. 0 mm Podłącz X i Y przewodem dostarczonym z zestawem (patrz "Akcesoria dostarczane razem z zestawem", pozycja 8). FWC Przewód komunikacyjny Przewód zasilania Przewód pierwszego zaworu Przewód drugiego zaworu Opaska kablowa Przewód X-Y X-Y: połączenie z drugim zaworem Aby uzyskać więcej informacji na temat montażu : zapoznaj się z instrukcją montażu klimakonwektora. Nigdy nie należy ściskać wiązek kabli i należy upewnić się, że kable nie mają kontaktu z ostrymi krawędziami. Wystające końce opasek kablowych należy odciąć. EKMVC09B7 + EKMVC09B7 Zestaw zaworu -drogowego/zestaw zaworu -drogowego dla PW6-A 0.0

7 NOTES

8 Copyright 00 Daikin PW6-A 0.0
