Konfiguracja sieciowa systemu Windows

Transkrypt

1 9 Konfiguracja sieciowa systemu Windows System Windows jest systemem sieciowym zawiera mechanizmy dostępu do sieci, a także wbudowane programy do jej obsługi. Najważniejszym protokołem dostępu do sieci zarówno lokalnych, jak i rozległych jest protokół TCP/IP. DEFINICJA TCP/IP to zbiór protokołów komunikacyjnych, na których opiera się transmisja we współczesnych sieciach komputerowych. Protokół IP (ang. Internet Protocol) określa lokalizację urządzeń w komunikacji sieciowej, pozwala na przekazywanie danych między sieciami na podstawie adresów IP, odpowiada za wybór trasy między sieciami. Protokół TCP (ang. Transmission Control Protocol) zapewnia kontrolę poprawności transmisji pakietów porcji danych protokołu IP. Najważniejszymi cechami TCP/IP są: niezależność od platformy sprzętowej; duża wydajność; niewielka ilość danych nadmiarowych (będących częścią protokołu) dołączanych do danych właściwych; wysoki współczynnik korekcji błędów; możliwość rozbudowy infrastruktury bez konieczności przerywania pracy innych sieci. W przypadku danych przesyłanych przez sieć wyróżnia się dwa rodzaje transmisji: połączeniową i bezpołączeniową. Transmisja połączeniowa przekazuje pakiety IP, opierając się na protokole TCP, który przesyła do nadawcy potwierdzenie dostarczonych danych. W razie ich niedostarczenia lub wystąpienia przekłamania dane przesyłane są ponownie. Transmisja bezpołączeniowa opiera się na protokole UDP (ang. User Da- sieci_komputerowe.indb :57:36

2 9.1. Konfiguracja połączeń sieciowych tagram Protocol), który wysyła dane, ale nie informuje nadawcy, czy zostały poprawnie dostarczone. Transmisje bezpołączeniowe są szybsze, jednak nie zapewniają kontroli przepływu oraz retransmisji. Wykorzystuje się je przy transmisjach strumieniowych, takich jak radio czy telewizja internetowa, a także w usługach telefonii VoIP (ang. Voice over IP). Historia protokołów TCP/IP wiąże się z badaniami prowadzonymi dla wojska przez jednostkę DARPA (ang. Defense Advanced Research Projects Agency) będącą częścią Departamentu Obrony Stanów Zjednoczonych. Celem badań było stworzenie rozległej sieci komputerowej o rozproszonym zarządzaniu oraz możliwość dynamicznego zestawiania połączeń między urządzeniami sieciowymi nawet przy dużym zniszczeniu infrastruktury. W latach 70. ubiegłego wieku do wojskowego projektu ARPANET dołączone zostały uczelnie znajdujące się na terenie Stanów Zjednoczonych. Sieć ta stała się podstawą dzisiejszego internetu Konfiguracja połączeń sieciowych Aby możliwe było korzystanie z zasobów sieci, należy poprawnie zainstalować wszystkie jej składniki: kartę, protokół, klienta i usługę. DEFINICJA Karta jest fizycznym urządzeniem zapewniającym dostęp do sieci komputerowej. Protokół jest zestawem reguł, które określają sposób transmisji, wykorzystywanym przez urządzenia w celu nawiązania łączności i wymiany danych. Klient jest programem umożliwiającym podłączenie do sieci i korzystanie z jej zasobów. Usługa sieciowa pozwala na udostępnienie zasobów innym użytkownikom sieci. Zasobami mogą być pliki, ale też dostęp do urządzeń lub danych. System Windows ma wbudowane mechanizmy obsługi sieci. Po zainstalowaniu sterownika system automatycznie klasyfikuje urządzenie jako zapewniające dostęp do sieci. Poprawna instalacja urządzenia wymaga jednak skonfigurowania klienta dostępu wybranego rodzaju sieci Podłączenie do sieci Ethernet Jeśli do komputera jest podłączona karta sieciowa zapewniająca dostęp do sieci typu Ethernet, a wszystkie sterowniki zostały zainstalowane poprawnie, system Windows automatycznie instaluje oprogramowanie pozwalające na dostęp do sieci. Informacje o dostępnych połączeniach sieciowych wyświetlane są po wybraniu opcji Właściwości dostępnych w menu kontekstowym folderu Moje miejsca sieciowe lub po uruchomieniu apletu Połączenia sieciowe dostępnego w Panelu sterowania. W systemie Windows Vista dostęp do połączeń sieciowych umożliwia opcja Zarządzaj połączeniami sieciowymi w oknie Właściwości folderu Sieć oraz aplet Połączenia sieciowe w Pane- 153 sieci_komputerowe.indb :57:36

3 Rozdział 9 t Konfiguracja sieciowa systemu Windows lu sterowania. Znajdują się tam informacje na temat wszystkich dostępnych sieci oraz funkcje pozwalające na konfigurację dodatkowych połączeń (rysunek 9.1). Rysunek 9.1. Okno połączeń sieciowych WSKAZÓWKA Podłączenie do sieci lokalnej Ethernet oznaczane jest jako Połączenie lokalne. Jest ono automatycznie dodawane po zainstalowaniu karty, nie może być usunięte, może jednak zostać wyłączone. Jeśli sieć została poprawnie zainstalowana, ale nie została podłączona kablem do innego urządzenia, to oznaczona jest czerwonym krzyżykiem. Połączenia wyłączone przez użytkownika wyświetlane są jako ikony w odcieniach szarości. Aby skonfigurować połączenie, z menu kontekstowego należy wybrać opcję Właściwości. Wyświetlone zostanie okno Właściwości: Połączenie lokalne, które pozwala na konfigurację parametrów połączenia, w tym instalowanie klientów zapewniających dostęp do innych rodzajów sieci, protokołów sieciowych i usług. Najważniejsze ustawienia dostępne są na zakładce Ogólne, która zawiera spis wszystkich składników sieci wykorzystywanych przez wybrane połączenie. Aby dołączyć nowy składnik, należy wybrać przycisk Zainstaluj, aby usunąć przycisk Odinstaluj. Konfiguracja wybranego składnika możliwa jest po wybraniu przycisku Właściwości (rysunek 9.2). Rysunek 9.2. Okno właściwości połączenia lokalnego 154 sieci_komputerowe.indb :57:37

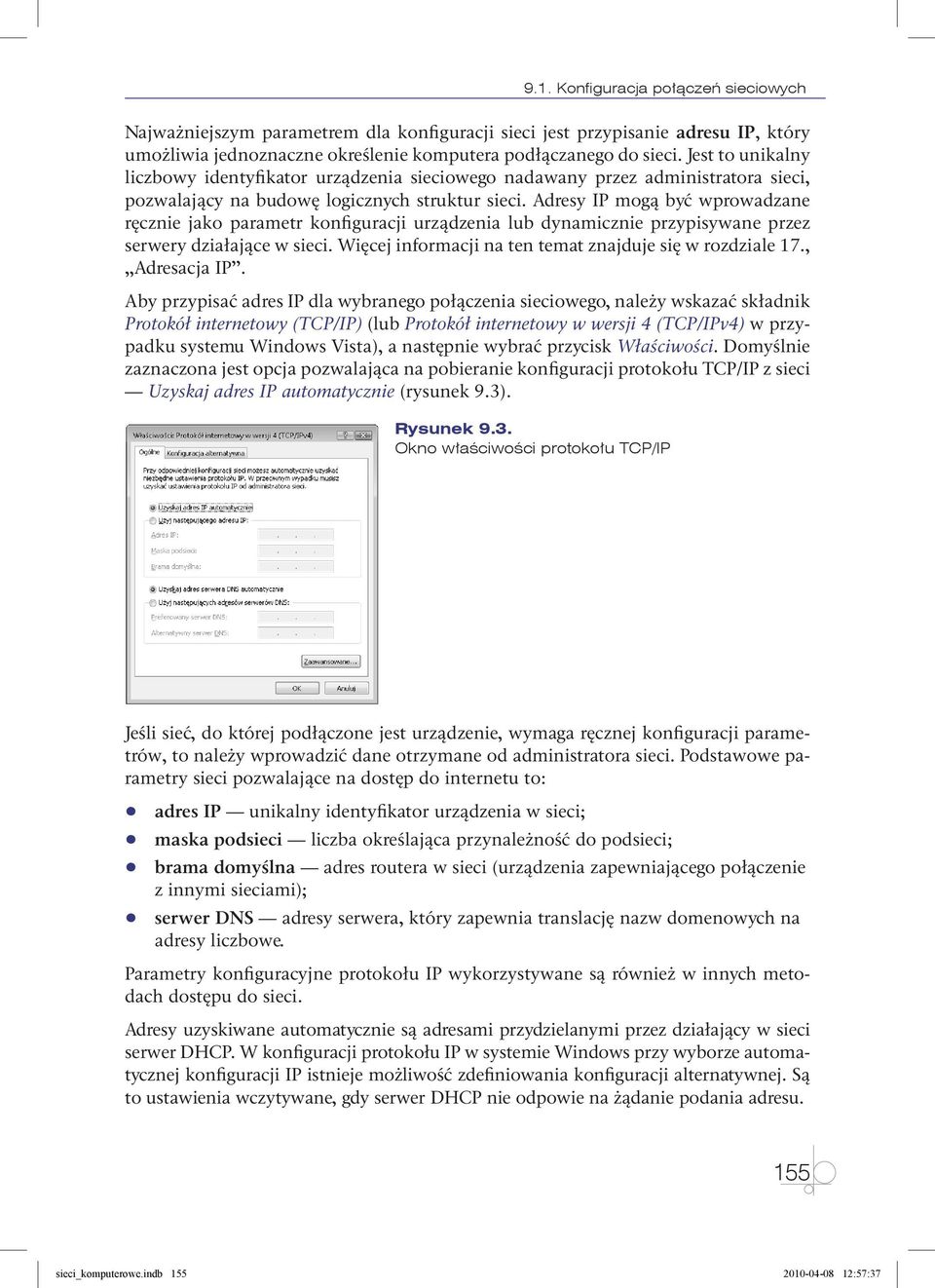

4 9.1. Konfiguracja połączeń sieciowych Najważniejszym parametrem dla konfiguracji sieci jest przypisanie adresu IP, który umożliwia jednoznaczne określenie komputera podłączanego do sieci. Jest to unikalny liczbowy identyfikator urządzenia sieciowego nadawany przez administratora sieci, pozwalający na budowę logicznych struktur sieci. Adresy IP mogą być wprowadzane ręcznie jako parametr konfiguracji urządzenia lub dynamicznie przypisywane przez serwery działające w sieci. Więcej informacji na ten temat znajduje się w rozdziale 17., Adresacja IP. Aby przypisać adres IP dla wybranego połączenia sieciowego, należy wskazać składnik Protokół internetowy (TCP/IP) (lub Protokół internetowy w wersji 4 (TCP/IPv4) w przypadku systemu Windows Vista), a następnie wybrać przycisk Właściwości. Domyślnie zaznaczona jest opcja pozwalająca na pobieranie konfiguracji protokołu TCP/IP z sieci Uzyskaj adres IP automatycznie (rysunek 9.3). Rysunek 9.3. Okno właściwości protokołu TCP/IP Jeśli sieć, do której podłączone jest urządzenie, wymaga ręcznej konfiguracji parametrów, to należy wprowadzić dane otrzymane od administratora sieci. Podstawowe parametry sieci pozwalające na dostęp do internetu to: q q adres IP unikalny identyfikator urządzenia w sieci; q q maska podsieci liczba określająca przynależność do podsieci; q q brama domyślna adres routera w sieci (urządzenia zapewniającego połączenie z innymi sieciami); q q serwer DNS adresy serwera, który zapewnia translację nazw domenowych na adresy liczbowe. Parametry konfiguracyjne protokołu IP wykorzystywane są również w innych metodach dostępu do sieci. Adresy uzyskiwane automatycznie są adresami przydzielanymi przez działający w sieci serwer DHCP. W konfiguracji protokołu IP w systemie Windows przy wyborze automatycznej konfiguracji IP istnieje możliwość zdefiniowania konfiguracji alternatywnej. Są to ustawienia wczytywane, gdy serwer DHCP nie odpowie na żądanie podania adresu. 155 sieci_komputerowe.indb :57:37

5 Rozdział 9 t Konfiguracja sieciowa systemu Windows Jeśli konfiguracja alternatywna nie została wprowadzona, to w przypadku braku odpowiedzi z serwera DHCP uruchomiony zostanie mechanizm APIPA (ang. Automatic Private IP Addressing), który przypisze adres z puli Gdy serwer DHCP stanie się osiągalny, adres zostanie pobrany i wprowadzony do konfiguracji systemu. Automatyczne przypisywanie adresów IP pozwala na łatwiejsze zarządzanie siecią. Adresy przydzielane są z centralnego serwera, a wszelkie zmiany mogą być przeprowadzone z jednego miejsca. W przypadku ręcznej konfiguracji każdorazowa zmiana adresacji wymaga ponownej konfiguracji wszystkich urządzeń działających w sieci. Poza tym mogą wystąpić konflikty z przypisanymi wcześniej adresami IP lub pomyłki przy wprowadzaniu adresów bramy domyślnej lub maski podsieci, co może powodować zakłócenia w dostępie do sieci Podłączenie do sieci bezprzewodowej Ostatnie lata przyniosły znaczny rozwój bezprzewodowego dostępu do sieci. Zasada działania sieci bezprzewodowej jest taka sama jak w przypadku sieci kablowej. Najważniejszą różnicą jest medium transmisyjne, którym są fale radiowe. Podobnie jak w przypadku kart sieci przewodowej, po zainstalowaniu karty udostępniającej sieć bezprzewodową w systemie w oknie Połączenia sieciowe pojawia się ikona opisana jako Połączenie sieci bezprzewodowej. Konfiguracja parametrów sieci przebiega praktycznie tak samo jak w przypadku sieci kablowych. Najważniejszą różnicą jest wybór sieci, do której komputer ma zostać podłączony. Gdy użytkownik wybierze w menu kontekstowym połączenia bezprzewodowego opcję Wyświetl dostępne sieci bezprzewodowe, pojawi się okno z listą osiągalnych sieci radiowych (rysunek 9.4). Rysunek 9.4. Okno pozwalające na podłączenie do sieci bezprzewodowej 156 sieci_komputerowe.indb :57:37

6 9.1. Konfiguracja połączeń sieciowych Bardzo często dostęp do sieci bezprzewodowych chroniony jest hasłem. Na liście widnieje wówczas kłódka oraz informacja, że jest to sieć z zabezpieczeniami. Wykres obok nazwy sieci wskazuje moc sygnału radiowego. Aby połączyć się z wybraną siecią, należy wskazać ją na liście i kliknąć przycisk Połącz. Jeśli sieć jest zabezpieczona hasłem, użytkownik zostanie poproszony o wprowadzenie klucza sieciowego (rysunek 9.5). Rysunek 9.5. Okno autoryzacji dostępu do sieci bezprzewodowej Parametry protokołu TCP/IP ustawiane są w zakładce Ogólne w oknie Właściwości połączenia sieci bezprzewodowej Połączenia modemowe i telefoniczne Jedną z pierwszych możliwości podłączenia się do internetu było połączenie modemowe. Modem jest to urządzenie zamieniające cyfrowe sygnały pochodzące z komputera na sygnały analogowe, które mogą być przesyłane na duże odległości z wykorzystaniem sieci telekomunikacyjnej. Modemy mogą być podłączane jako karty rozszerzeń do gniazd na płycie głównej. Można je także wpinać jako urządzenia zewnętrzne do portów szeregowych COM, portów USB lub portów Ethernet (w przypadku modemów technologii xdsl). Aby skonfigurować standardowy modem telefoniczny, który pozwala na wdzwonienie się do sieci dostawcy usług internetowych, należy poprawnie zainstalować sterownik urządzenia, a następnie w oknie Połączenia sieciowe z menu Plik wybrać opcję Nowe połączenie. Uruchomione zostanie okno kreatora nowego połączenia, który w prosty sposób przygotuje połączenie telefoniczne (rysunek 9.6). W systemie Windows Vista kreator uruchamiany jest w oknie Centrum sieci i udostępniania poprzez wybór opcji Skonfiguruj połączenie lub sieć. Rysunek 9.6. Kreator nowego połączenia w systemie Windows XP 157 sieci_komputerowe.indb :57:37

7 Rozdział 9 t Konfiguracja sieciowa systemu Windows Pierwsze pytanie kreatora dotyczy sieci, do której dostęp ma być tworzony. W przypadku konfiguracji telefonicznego połączenia z internetem należy wybrać opcję na początku listy. Kolejny krok pozwala wybrać sposób konfiguracji połączenia z dysku dostawcy usług internetowych, z listy usługodawców lub ręcznie. Należy wskazać opcję Konfiguruj moje połączenie ręcznie. Kolejne pytanie dotyczy sposobu łączenia się z siecią poprzez modem telefoniczny, modem kablowy lub DSL z uwierzytelnianiem lub bez uwierzytelniania (połączenie szerokopasmowe, które zawsze jest dostępne). Konfigurując zwykły modem, należy wybrać opcję pierwszą. Wyświetlona zostanie lista modemów zainstalowanych w systemie, które mają być używane przez to połączenie. Po wybraniu modemu kreator pyta o nazwę usługodawcy (którą będzie opisana ikona połączenia), następnie o numer telefonu i na końcu o nazwę użytkownika i hasło, które wymagane jest po zestawieniu połączenia. Ostatnie okno kreatora pozwala na zaznaczenie opcji wyświetlającej skrót do połączenia na pulpicie. Po zatwierdzeniu kolejnych pytań kreatora na liście połączeń sieciowych powinna pojawić się nowa ikona połączenia. Połączenie nie jest aktywne modem nie rozpoczął wybierania numeru usługodawcy. Aby rozpocząć proces łączenia, należy kliknąć ikonę dwa razy i zatwierdzić wybór przyciskiem Wybierz numer (rysunek 9.7). Rysunek 9.7. Okno wybierania numerów W systemie Windows Vista kreator nowego połączenia sieciowego już na pierwszym ekranie pozwala wybrać opcję Skonfiguruj połączenie telefoniczne, co sprawia, że konfiguracja sprowadza się do wpisania standardowych parametrów połączenia numeru telefonu, nazwy użytkownika i hasła. Ze względu na ograniczenia technologiczne dostęp do sieci przy wykorzystaniu standardowych modemów telefonicznych pozwala na transmisję danych z prędkością maksymalną 56 kbit/s. Ograniczenie to powoduje, że ta metoda dostępu do sieci przestaje być atrakcyjna dla użytkowników. W ostatnich latach upowszechniła się usługa DSL (ang. Digital Subscriber Line), która korzystając z infrastruktury telekomunikacyjnej, pozwala na osiągnięcie zdecydowanie 158 sieci_komputerowe.indb :57:37

8 9.2. Podstawowe usługi w sieci internet większych prędkości transmisji bez blokowania linii telefonicznej. Najczęściej usługi typu DSL sprzedawane są wraz z oprogramowaniem, które automatycznie konfiguruje dostęp do sieci. Aby samodzielnie skonfigurować ten typ połączenia, w kreatorze nowego połączenia na pytanie dotyczące sposobu podłączenia do internetu należy wybrać opcję Połącz używając połączenia szerokopasmowego wymagającego nazwy użytkownika i hasła. Kolejne pytania pozwolą na wprowadzenie nazwy połączenia, nazwy użytkownika i hasła. Podłączenie do sieci następuje w taki sam sposób jak w przypadku połączenia telefonicznego poprzez dwukrotne kliknięcie ikony połączenia Bezpośrednie połączenie kablowe System Windows pozwala na połączenie dwóch komputerów przy użyciu kabla szeregowego lub równoległego. Pozwala to na wymianę informacji za pomocą portów, które są standardowym wyposażeniem komputera. Bezpośrednie połączenie kablowe umożliwia jednostronną wymianę informacji między dwoma komputerami przy wykorzystaniu mechanizmu udostępniania zasobów. Aby zestawić połączenie szeregowe, wymagany jest tzw. null modem kabel zakończony dwoma złączami typu DB-9 lub DB-25. W przypadku połączenia przez port szeregowy wymagany jest kabel z dwoma wtyczkami typu DB-25. Konfiguracja bezpośredniego połączenia kablowego wymaga ustawienia parametrów na dwóch komputerach. Jeden z nich host będzie udostępniał dane, drugi gość będzie z danych korzystał. Kable służące do bezpośredniego połączenia nie mogą być długie. Ich maksymalna długość wynosi 10 m w przypadku kabla szeregowego lub 3 m w przypadku kabla równoległego. Połączenia tego rodzaju aktualnie straciły na znaczeniu transmisje rzędu 115,2 Kb/s dla kabla szeregowego czy 1 Mb/s dla kabla równoległego są znacznie mniejsze niż w przypadku współczesnych sieci lokalnych. Jeśli komputery wyposażone są w karty sieciowe, można za pomocą tzw. skrosowanego kabla sieciowego połączyć je między sobą bez konieczności używania aktywnych urządzeń sieciowych Podstawowe usługi w sieci internet Internet jest siecią rozległą, która zapewnia dostęp do zasobów rozproszonych po całym świecie. Zasoby te to już nie tylko treści naukowe, tak jak było to na początku rozwoju internetu, lecz całe mnóstwo pożytecznych usług pozwalających na zdobywanie wiedzy i komunikację międzyludzką Strony WWW Najpopularniejszą usługą w internecie są strony WWW (ang. World Wide Web). Jest to sposób komunikacji bazujący na hiperłączach odnośnikach pozwalających na przenoszenie czytelnika na inne strony. Strony internetowe udostępniane są przez serwery 159 sieci_komputerowe.indb :57:37
