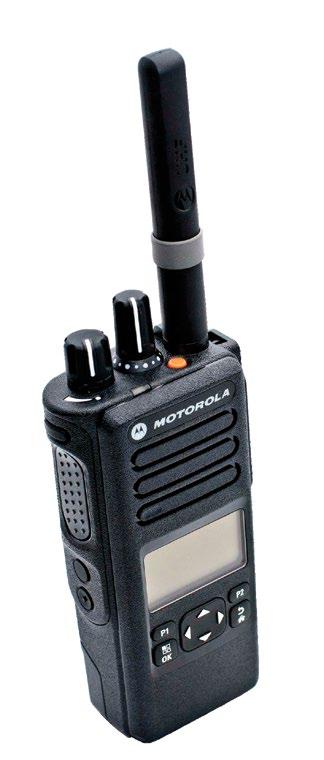

USER GUIDE MONO DISPLAY PORTABLE PROFESSIONAL DIGITAL TWO-WAY RADIO MOTOTRBO DP4600/DP4601

Transkrypt

1 PROFESSIONAL DIGITAL TWO-WAY RADIO MOTOTRBO DP4600/DP4601 MONO DISPLAY PORTABLE USER GUIDE rok założenia 1990 en de-de fr-fr it-it es-es tr pl ruopole, ul. ar Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

2 Spis Treści Ważne informacje dotyczące bezpieczeństwa Wersja oprogramowania Prawa autorskie do oprogramowania komputerowego...17 Środki ostrożności...18 Informacje podstawowe Jak korzystać z niniejszej instrukcji Informacje udostępniane przez dystrybutora/administratora systemu...19 Przygotowanie radiotelefonu do pracy...21 Ładowanie akumulatora...21 Montaż akumulatora Podłączanie anteny Instalacja zaczepu na pasek...22 Nakładanie (przeciwpyłowej) osłony złącza uniwersalnego Włączanie radiotelefonu Regulacja głośności...25 Elementy regulacyjne radiotelefonu...26 Elementy sterujące radiotelefonu Używanie 4-kierunkowego przycisku nawigacji...27 Praca w trybie innym niż Connect Plus Spis Treści 1

3 Spis Treści 2 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus...29 Przycisk (PTT) Programowalne przyciski...30 Konfigurowalne funkcje radiotelefonu Konfigurowalne ustawienia/ narzędzia Dostęp do zaprogramowanych funkcji...33 Rozmieszczenie wskaźników statusu Symbole na wyświetlaczu Symbole połączenia...36 Zaawansowane ikony menu...37 Miniikony powiadomienia Ikony pozycji wysłanych...38 Ikony urządzeń Bluetooth...38 Dioda LED...39 Sygnały dźwiękowe...40 Sygnały dźwiękowe...41 Przełączanie pomiędzy konwencjonalnym trybem analogowym a cyfrowym IP Site Connect...42 Funkcja Capacity Plus Linked Capacity Plus Nawiązywanie i odbieranie połączeń w trybie innym niż Connect Plus...45 Wybieranie strefy Wybieranie kanału Otrzymywanie i odbieranie połączeń radiowych Otrzymywanie i odbieranie połączenia grupowego Otrzymywanie i odbieranie połączenia prywatnego Odbieranie połączenia ogólnego Odbieranie połączenia selektywnego...49 Odbieranie połączeń telefonicznych... 50

4 Nawiązywanie połączeń radiowych Inicjowanie wywołania grupowego Inicjowanie wywołania prywatnego Inicjowanie połączenia zbiorczego...54 Nawiązywanie połączenia selektywnego...55 Nawiązywanie połączenia telefonicznego przy użyciu przycisku szybkiego połączenia...56 Nawiązywanie połączenia prywatnego przy użyciu przycisku szybkiego połączenia...57 Nawiązywanie połączenia telefonicznego przy użyciu przycisku programowalnego Kończenie połączenia radiotelefonu...59 Funcja Kanał bezp Funkcje monitorowania...61 Monitorowanie kanału Ciągły monitor Zaawansowane funkcje w trybie innym niż Connect Plus Przypomnienie kanału głównego Wyciszanie przypomnienie kanału głównego Ustawianie nowego kanału głównego...63 Sprawdzenie radiotelefonu Wysyłanie sygnału kontroli radiotelefonu Zdalne monitorowanie...65 Inicjowanie monitora zdalnego Zatrzymanie zdalnego nasłuchu...67 Listy skanowania...67 Przeglądanie wpisu na liście skanowania Edytowanie listy skanowania Skanowanie Rozpoczynanie i kończenie skanowania Spis Treści 3

5 Spis Treści 4 Odbieranie połączeń podczas skanowania...72 Eliminacja kanału niepożądanego Przywracanie kanału niepożądanego Skanowanie głosujące...73 Ustawienia kontaktów Inicjowanie połączenia grupowego przy użyciu listy kontaktów...74 Inicjowanie połączenia prywatnego przy użyciu listy kontaktów Ustawianie kontaktu domyślnego Ustawienia wskaźnika połączenia...77 Włączanie lub wyłączanie dzwonków połączenia dla alertów połączeń Włączanie i wyłączanie dzwonków dla połączeń prywatnych...78 Włączanie i wyłączanie dzwonków połączeń selektywnych Włączanie i wyłączanie dzwonków wiadomości tekstowych Włączanie i wyłączanie dzwonków wiadomości tekstowej z raportem telemetrycznym...80 Przypisywanie stylów dzwonka...81 Zwiększanie głośności dźwięku alarmu Funkcje rejestru połączeń...82 Przeglądanie ostatnich połączeń...82 Usuwanie połączenia z listy połączeń...82 Wyświetlanie szczegółowych informacji z Listy połączeń Alert połączenia Odbieranie i odpowiadanie na alert połączenia...84 Wysyłanie alertu połączenia z Listy kontaktów...84 Wysyłanie alertu połączenia przy pomocy przycisku Szybkiego połączenia... 85

6 Tryb awaryjny...85 Odbieranie sygnału alarmowego Reagowanie na informację alarmową Wyjście z trybu awaryjnego po otrzymaniu wywołania alarmowego Usuwanie alarmu z listy alarmów Wysyłanie informacji alarmowej...89 Wysyłanie sygnału alarmowego z połączeniem...90 Wysyłanie sygnału alarmowego z żądaniem połączenia głosowego Ponowne inicjowanie trybu alarmowego Wyjście z trybu awaryjnego po wysłaniu wywołania alarmowego Kod analogowy wiadomości Wysyłanie Kodu MDC wiadomości do dyspozytora...94 Wysyłanie 5-tonowego kodu wiadomości do Kontaktu Analogowa aktualizacja stanu Wysyłanie aktualizacji stanu do zaprogramowanego kontaktu Wyświetlanie szczegółowych informacji o 5-tonowym stanie...96 Funkcje wiadomości tekstowych...97 Wysyłanie krótkiej wiadomości tekstowej przy pomocy Szybkiego połączenia...97 Zarządzanie niewysłanymi wiadomościami tekstowymi Zarządzanie wysłanymi wiadomościami tekstowymi Odbieranie wiadomości tekstowej Spis Treści 5

7 Spis Treści 6 Zarządzanie odebranymi wiadomościami tekstowymi Prywatność Sygnalizacja tonowa DTMF Sterowanie wieloma stacjami Włączanie automatycznego szukania sieci Wyłączanie automatycznego wyszukiwania stacji Włączanie ręcznego szukania sieci Zabezpieczenia Dezaktywacja radiotelefonu Aktywacja radiotelefonu Praca w pojedynkę Funkcje blokady hasła Uzyskiwanie dostępu do radiotelefonu za pomocą hasła Odblokowywanie telefonu ze stanu zablokowania Włączanie i wyłączanie blokady hasła Zmiana hasła Obsługa Bluetooth Włączanie i wyłączanie funkcji Bluetooth Wyszukiwanie i łączenie urządzeń Bluetooth Wyszukiwanie i nawiązywanie połączenia przez urządzenie Bluetooth (tryb wykrywania) Rozłączanie urządzenia Bluetooth Przełączanie ścieżki dźwięku.124 Informacje o urządzeniu Usuwanie nazwy urządzenia..125 Wzmocnienie mikrofonu Bluetooth Stały tryb wykrywania łączności Bluetooth Lista powiadomień Dostęp do Listy powiadomień System automatycznej kontroli przebywania w zasięgu innego telefonu (Auto-Range Transponder System, ARTS).. 127

8 Bezprzewodowe programowanie (OTAP) Narzędzia Konfigurowanie poziomu blokady szumów Konfigurowanie poziomu mocy Włączanie lub wyłączanie funkcji płytki opcji Identyfikacja typu kabla Włączanie i wyłączanie funkcji nadawania uruchamianego głosem (VOX) Ustawianie zegara podświetlenia wyświetlacza Włączanie/wyłączanie dźwięków/alertów radiotelefonu Ustawianie wyrównania poziomu głośności alertu dźwiękowego Włączanie lub wyłączanie sygnału zezwolenia na rozmowę Włączanie lub wyłączanie dźwięku alertu uruchamiania Ustawianie dźwięku alertu wiadomości SMS Regulacja jasności wyświetlacza Język Włączanie/wyłączanie wskaźnika LED Włączanie/wyłączanie ekranu powitalnego Włączanie i wyłączanie funkcji komunikatów głosowych Przekierowanie połączenia Menu ogr Mikrofon analogowy funkcja AGC (Mic AGC- A) Mikrofon cyfrowy funkcja AGC (Mic AGC-D) Inteligentny dźwięk Spis Treści 7

9 Spis Treści 8 Włączenie lub wyłączenie funkcji akustycznego tłumika sprzężeń Włączenie lub wyłączenie funkcji kontroli zniekształcenia dynamicznego mikrofonu Włączanie/wyłączanie funkcji wzmocnienia głoski r Konfigurowanie otoczenia audio Konfigurowanie profili dźwięku Włączenie lub wyłączenie funkcji GPS (Global Positioning System system globalnego pozycjonowania) Elastyczna lista odbioru Wyświetlanie ogólnych informacji dotyczących radiotelefonu Przyciski przednie programowanie (FPP) Sprawdzanie wartości RSSI Praca w trybie Connect Plus Dodatkowe elementy sterujące radiotelefonem w trybie Connect Plus Przycisk (PTT) Programowalne przyciski Konfigurowalne funkcje radiotelefonu Konfigurowalne ustawienia/ narzędzia Opis wskaźników statusu w trybie Connect Plus Symbole na wyświetlaczu Symbole połączenia Zaawansowane ikony menu Ikony pozycji wysłanych Ikony urządzeń Bluetooth Dioda LED Sygnały dźwiękowe Sygnały dźwiękowe Przełączanie między trybami Connect Plus a pozostałymi

10 Inicjowanie i odbieranie wywołań w trybie Connect Plus Wybieranie stacji Żądanie roamingu Blokada stacji wł./wył Ograniczenie stacji Wybieranie strefy Korzystanie z wielu sieci Wybór rodzaju połączenia Otrzymywanie i odbieranie połączeń radiowych Otrzymywanie i odbieranie połączenia grupowego Otrzymywanie i odbieranie połączenia prywatnego Odbieranie połączenia ogólnego stacji Odbieranie prywatnego połączenia telefonicznego.173 Odbieranie prywatnego połączenia telefonicznego dla grupy rozmówców Przychodzące połączenie telefoniczne wielogrupy Nawiązywanie połączeń radiowych Nawiązywanie połączenia przy użyciu pokrętła wyboru kanałów Nawiązywanie połączenia prywatnego przy użyciu przycisku szybkiego połączenia Zaawansowane funkcje w trybie Connect Plus Przypomnienie kanału głównego Wyciszanie przypomnienie kanału głównego Ustawianie nowego kanału głównego Automatyczne usuwanie awarii Oznaki wskazujące na użycie trybu Automatyczne redukowanie funkcjonalności Spis Treści 9

11 Spis Treści 10 Nawiązywanie/odbieranie połączeń w trybie zredukowanej funkcjonalności Powrót do normalnego trybu pracy Sprawdzenie radiotelefonu Wysyłanie sygnału kontroli radiotelefonu Zdalne monitorowanie Inicjowanie monitora zdalnego Skanowanie Rozpoczynanie i kończenie skanowania Odbieranie połączeń podczas skanowania Skanowanie konfigurowane przez użytkownika Włączanie/wyłączanie skanowania Edytowanie listy skanowania Dodawanie i usuwanie grupy przez menu Dodaj członków Opis działania funkcji wyszukiwania. 192 Przeszukiwanie trybu Talkback Edytowanie priorytetu dla grupy konwersacyjnej Ustawienia kontaktów Inicjowanie połączenia prywatnego przy użyciu listy kontaktów Wykonywanie połączenia przy użyciu wyszukiwania aliasów Ustawienia wskaźnika połączenia Włączanie lub wyłączanie dzwonków połączenia dla alertów połączeń Włączanie i wyłączanie dzwonków połączeń prywatnych Włączanie i wyłączanie dzwonków wiadomości tekstowych Zwiększanie głośności dźwięku alarmu Funkcje rejestru połączeń Przeglądanie ostatnich połączeń Usuwanie połączenia z listy połączeń Wyświetlanie szczegółowych informacji z Listy połączeń

12 Alert połączenia Odbieranie i odpowiadanie na alert połączenia Wysyłanie alertu połączenia z Listy kontaktów Wysyłanie alertu połączenia przy pomocy przycisku Szybkiego połączenia Tryb awaryjny Otrzymywanie alarmu Zapisywanie szczegółów alarmu na liście alarmów Usuwanie szczegółów alarmu Odpowiadanie na połączenie alarmowe Odpowiadanie na alert alarmowy Inicjowanie połączenia alarmowego Inicjowanie połączenia alarmowego ze śledzeniem głosu Inicjowanie alertu alarmowego Wyjście z trybu awaryjnego Ręczne wyłączanie alarmów (o wypadku z udziałem człowieka) Włączanie i wyłączanie alarmów Man Down Resetowanie ręcznego wyłączania alarmów Funkcja sygnału lokalizacyjnego Włączanie i wyłączanie funkcji sygnału lokalizacyjnego Resetowanie funkcji sygnału lokalizacyjnego Funkcje wiadomości tekstowych Wysyłanie krótkiej wiadomości tekstowej Wysyłanie krótkiej wiadomości tekstowej przy pomocy Szybkiego połączenia Zarządzanie niewysłanymi wiadomościami tekstowymi Zarządzanie wysłanymi wiadomościami tekstowymi Odbieranie wiadomości tekstowej Spis Treści 11

13 Spis Treści 12 Odczytywanie wiadomości tekstowej Zarządzanie odebranymi wiadomościami tekstowymi Prywatność Nawiązywanie (szyfrowanego) połączenia z ochroną prywatności Zabezpieczenia Dezaktywacja radiotelefonu Aktywacja radiotelefonu Funkcje blokady hasła Uzyskiwanie dostępu do radiotelefonu za pomocą hasła Włączanie i wyłączanie blokady hasła Odblokowywanie telefonu ze stanu zablokowania Zmiana hasła Obsługa Bluetooth Włączanie i wyłączanie funkcji Bluetooth Wyszukiwanie i łączenie urządzeń Bluetooth Wyszukiwanie i nawiązywanie połączenia przez urządzenie Bluetooth (tryb wykrywania) Rozłączanie urządzenia Bluetooth Przełączanie ścieżki dźwięku.238 Informacje o urządzeniu Usuwanie nazwy urządzenia..239 Wzmocnienie mikrofonu Bluetooth Stały tryb wykrywania łączności Bluetooth Lista powiadomień Dostęp do Listy powiadomień Narzędzia Włączanie/wyłączanie dźwięków/alertów radiotelefonu Ustawianie wyrównania poziomu głośności alertu dźwiękowego Włączanie lub wyłączanie sygnału zezwolenia na rozmowę

14 Włączanie lub wyłączanie dźwięku alertu uruchamiania Konfigurowanie poziomu mocy Regulacja jasności wyświetlacza Ustawianie zegara podświetlenia wyświetlacza Włączanie/wyłączanie ekranu powitalnego Język Włączanie/wyłączanie wskaźnika LED Identyfikacja typu kabla Zapowiedź głosowa Konfigurowanie funkcji syntezatora mowy Textto-Speech Menu ogr Mikrofon cyfrowy funkcja AGC (Mic AGC-D) Inteligentny dźwięk Włączenie lub wyłączenie funkcji akustycznego tłumika sprzężeń Włączenie lub wyłączenie funkcji kontroli zniekształcenia dynamicznego mikrofonu Włączenie lub wyłączenie funkcji GPS (Global Positioning System system globalnego pozycjonowania) Wyświetlanie ogólnych informacji dotyczących radiotelefonu Gwarancja na akumulatory i ładowarki Gwarancja jakości wykonania Gwarancja pojemności Ograniczona gwarancja Produkty telekomunikacyjne firmy Motorola I. CO OBEJMUJE NINIEJSZA GWARANCJA I PRZEZ JAKI CZAS: II. POSTANOWIENIA OGÓLNE: III. PRZEPISY PAŃSTWOWE: IV. JAK DOKONAĆ NAPRAWY GWARANCYJNEJ: Spis Treści 13

15 V. CZEGO NIE OBEJMUJE GWARANCJA: VI. POSTANOWIENIA PATENTOWE I DOTYCZĄCE OPROGRAMOWANIA: VII. PRAWO WŁAŚCIWE: Spis Treści 14 rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

16 Ważne informacje dotyczące bezpieczeństwa Informacje na temat bezpieczeństwa produktu i działania fal radiowych dla radiotelefonów przenośnych UWAGA! Użytkowanie tego radiotelefonu jest ograniczone wyłącznie do celów zawodowych. Przed rozpoczęciem korzystania z urządzenia należy zapoznać się z przewodnikiem dotyczącym działania energii o częstotliwości radiowej i przewodnikiem dotyczącym bezpieczeństwa dla podręcznych radiotelefonów, który zawiera instrukcje gwarantujące bezpieczne użytkowanie oraz uwagi dotyczące energii o częstotliwości radiowej. Aby uzyskać listę zatwierdzonych przez firmę Motorola anten, akumulatorów oraz innych akcesoriów, należy odwiedzić następującą stronę internetową: rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl Ważne informacje dotyczące bezpieczeństwa 15

17 Wersja oprogramowania Wszystkie funkcje opisane poniżej są obsługiwane przez oprogramowanie radiotelefonu w następującej R Rozdział Sprawdzanie wersji oprogramowania sprzętowego i wersji codeplug na stronie 154 pomoże określić wersję oprogramowania radiotelefonu. Aby uzyskać więcej informacji o wszystkich instalowanych funkcjach, należy skontaktować się ze sprzedawcą lub administratorem systemu. Wersja oprogramowania 16 rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

18 Prawa autorskie do oprogramowania komputerowego Produkty firmy Motorola opisane w tym podręczniku mogą obejmować autorskie oprogramowanie firmy Motorola umieszczone w pamięci półprzewodnikowej lub na innych nośnikach. Prawo w Stanach Zjednoczonych i innych krajach zapewnia firmie Motorola pewne wyłączne prawa do chronionych prawem autorskim programów, między innymi wyłączne prawo do kopiowania lub reprodukowania chronionego programu w dowolny sposób. Zgodnie z tym wszelkie chronione prawem autorskim programy firmy Motorola zawarte w produktach Motorola opisanych w tym podręczniku nie mogą być kopiowane, reprodukowane, modyfikowane, podlegać inżynierii wstecznej lub być dystrybuowane w jakikolwiek sposób bez wyraźnej pisemnej zgody firmy Motorola. Ponadto zakup produktów firmy Motorola nie może być uważany za przekazanie w sposób bezpośredni, dorozumiany, na podstawie wcześniejszych oświadczeń lub w jakikolwiek inny licencji chronionych prawami autorskimi, patentami lub zgłoszeniami patentowymi, należących do firmy Motorola. Wyjątek stanowi zwykła, niewyłączna, wolna od opłat licencja, jaka zgodnie z prawem jest skutkiem transakcji sprzedaży produktu. Technologia kodowania głosu AMBE+2 wykorzystana w tym produkcie jest chroniona przez prawa firmy Digital Voice Systems Inc. dotyczące własności intelektualnej, z prawami patentowymi i autorskimi oraz tajemnicą handlową włącznie. Technologia kodowania głosu jest licencjonowania wyłącznie do użytku z tym wyposażeniem komunikacyjnym. Zabronione jest dekompilowanie, inżynieria wsteczna lub demontowanie kodu obiektowego albo konwertowanie go w inny sposób do czytelnej formy przez użytkowników korzystających z powyższej technologii. U.S.A. patentów w USA : 5,870,405, 5,826,222, 5,754,974, 5,701,390, 5,715,365, 5,649,050, 5,630,011, 5,581,656, 5,517,511, 5,491,772, 5,247,579, 5,226,084 i 5,195,166. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl Prawa autorskie do oprogramowania komputerowego 17

19 Środki ostrożności 18 Środki ostrożności Przenośny radiotelefon cyfrowy z serii MOTOTRBO spełnia wymagania norm IP57 i pracuje w trudnych warunkach otoczenia, np. pod wodą. Jeżeli radiotelefon został zanurzony w wodzie, należy nim wstrząsnąć usunąć wodę, która mogła dostać się do środka przez siatkę głośnika i port mikrofonu. Woda uwięziona może wpłynąć na pogorszenie jakości dźwięku. Jeżeli akumulator radiotelefonu był narażony na działanie wody, przed jego ponownym montażem należy oczyścić i wysuszyć styki zarówno akumulatora, jak i radiotelefonu. Pozostałości wody mogą spowodować spięcie. Jeżeli radiotelefon został zanurzony w substancji powodującej korozję (np. woda morska), należy umyć w wodzie urządzenie wraz z akumulatorem, a następnie je osuszyć. Do czyszczenia zewnętrznych powierzchni radiotelefonu należy stosować roztwór łagodnego płynu do mycia naczyń i słodkiej wody (jedna łyżeczka detergentu na 4l wody). Nie przetykaj otworu wentylacyjnego umieszczonego na obudowie radia poniżej styków akumulatora. Służy on do wyrównania ciśnienia wewnątrz urządzenia. W przeciwnym wypadku może dojść do utraty szczelności radiotelefonu. Nie zaklejaj ani nie zasłaniaj w żaden sposób tego otworu. Dbaj o to do otworu nie dostały się żadne tłuste substancje. Radiotelefon z prawidłowo podłączoną anteną Można go zanurzyć w wodzie na maksymalną głębokość 1 metra na czas do 30 minut. Przekroczenie limitu czasu lub niezamontowanie anteny może spowodować uszkodzenie radiotelefonu. Podczas czyszczenia urządzenia nie korzystaj ze sprężonych środków w aerozolu, w ten sposób możesz przekroczyć dopuszczalne ciśnienie, a woda dostanie się do środka. Uwaga Radiotelefonu nie wolno demontować. Może to spowodować uszkodzenie uszczelek i utratę szczelności urządzenia. Konserwacja techniczna radiotelefonu powinna się odbywać wyłącznie w autoryzowanym centrum napraw, posiadającym odpowiednie wyposażenie do testów i wymiany uszczelek urządzenia.

20 Informacje podstawowe Jak korzystać z niniejszej instrukcji Instrukcja zawiera informacje dotyczące podstawowych funkcji radiotelefonów MOTOTRBO przeznaczonych do pracy przenośnej. Lokalny dystrybutor lub administrator systemu może jednak dostosować radiotelefon zgodnie z wymaganiami użytkownika. Dodatkowych informacji udzieli sprzedawca lub administrator systemu. Poniższe ikony, używane w niniejszej instrukcji, oznaczają funkcje obsługiwane w standardowym trybie analogowym lub cyfrowym: Oznacza funkcję obsługiwaną wyłącznie w standardowym trybie analogowym. Oznacza funkcję obsługiwaną wyłącznie w standardowym trybie cyfrowym. Funkcje dostępne zarówno w standardowym trybie analogowym, jak i cyfrowym, nie są oznaczone ikoną. Funkcje standardowego trybu analogowego nie są dostępne w trybie Connect Plus. Dodatkowe informacje: Praca w trybie Connect Plus na stronie 158. Więcej informacji na temat funkcji dostępnych w standardowym trybie wielu obiektów: IP Site Connect na stronie 42. Wybrane funkcje są również dostępne w trybie jednoobszarowego trunkingu, w ramach funkcji Capacity Plus. Dodatkowe informacje: Funkcja Capacity Plus na stronie 42. Wybrane funkcje są również dostępne w trybie wielobszarowego trunkingu, w ramach funkcji Linked Capacity Plus. Dodatkowe informacje: Linked Capacity Plus na stronie 43. Informacje udostępniane przez dystrybutora/ administratora systemu Skontaktuj się z lokalnym dystrybutorem lub administratorem systemu uzyskać następujące informacje: Czy radiotelefon jest zaprogramowany z uwzględnieniem ustawień wstępnych kanałów konwencjonalnych? Informacje podstawowe 19

21 Które przyciski zostały zaprogramowane w celu zapewnienia dostępu do innych funkcji? Jakie opcjonalne akcesoria mogą być zgodne z wymaganiami użytkownika? Jakie są najlepsze praktyki wykorzystania radiotelefonu w celu zapewnienia efektywnej komunikacji? Jakie procedury konserwacji pomagają przedłużyć okres eksploatacji radiotelefonu? Informacje podstawowe 20 rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

22 Przygotowanie radiotelefonu do pracy Ładowanie akumulatora Aby uzyskać najlepszą wydajność, Radiotelefon jest zasilany przez zatwierdzony przez firmę Motorola akumulatorniklowo-wodorkowy (NiMH) lub litowojonowy (Li-lon). Aby uniknąć uszkodzeń i zapewnić zgodność z warunkami gwarancji, akumulator należy ładować przy użyciu ładowarki firmy Motorola dokładnie w sposób opisany w instrukcji obsługi ładowarki. Zalecamy pozostawienie wyłączonego radiotelefonu podczas ładowania. Aby zapewnić jak najlepszą wydajność, nowy akumulator należy ładować od 14 do 16 godzin przed pierwszym użyciem. Montaż akumulatora 1 Ustaw akumulator zgodnie z prowadnicami na tylnym panelu obudowy radiotelefonu. Dociśnij mocno akumulator i przesuń go do góry, tak aby został zablokowany w odpowiednim położeniu. Przesuń zatrzask akumulatora do położenia zablokowanego. 2 Aby wyjąć akumulator, wyłącz radiotelefon. Przesuń zatrzask akumulatora ( ) do pozycji odblokowania i przytrzymaj, a następnie przesuń akumulator w dół i unieś z prowadnicy. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl Przygotowanie radiotelefonu do pracy 21

23 Przygotowanie radiotelefonu do pracy 22 Podłączanie anteny A Uwaga Jeżeli konieczna jest wymiana anteny, należy korzystać tylko z anten MOTOTRBO. Ignorowanie tego zalecenia może być przyczyną uszkodzenia radiotelefonu. 1 Wyłącz radiotelefon, ustaw antenę w złączu i obróć w kierunku zgodnym z ruchem wskazówek zegara. 2 Aby wyjąć antenę, należy obrócić ją w lewo. Instalacja zaczepu na pasek 1 Aby zamocować zaczep paska, ustaw szczeliny zgodnie z tymi w akumulatorze i dociśnij aż usłyszysz kliknięcie. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

24 2 Aby zdjąć zaczep, odsuń klamrę paska od akumulatora za pomocą klucza. Następnie przesuń zatrzask w górę i odłącz od radiotelefonu. Nakładanie (przeciwpyłowej) osłony złącza uniwersalnego Gniazdo uniwersalne ( ) znajduje się na bocznym panelu obudowy radiotelefonu po stronie anteny. Służy do podłączania akcesoriów MOTOTRBO do radiotelefonu. A Umieść zaczepy na zakończeniu pokrywy w szczelinach powyżej złącza uniwersalnego. Dociśnij pokrywę umieścić osłonę przeciwpyłowąw gnieździe RF. Obróć śrubę skrzydełkową zamocować pokrywę złącza w radiotelefonie. Aby zdjąć pokrywę przeciwpyłową, dociśnij ją i obróć śrubę skrzydełkową w kierunku przeciwnym do ruchu wskazówek zegara. Osłonę przeciwpyłową należy nakładać, gdy nie korzysta się ze złącza uniwersalnego. Przygotowanie radiotelefonu do pracy 23

25 Przygotowanie radiotelefonu do pracy 24 Włączanie radiotelefonu Obróć pokrętło włączania/wyłączania/regulacji głośności w prawo aż do kliknięcia. Na wyświetlaczu pojawi się chwilowo komunikat MOTOTRBO (TM), a następnie ponownie komunikat powitalny lub obraz powitalny. dioda LED świeci się stałym światłemzielonym ( Ekran główny zostanie podświetlony o ile podświetlenie jest ustawione na automatycznie włączanie. A ) a Uwaga Ekran główny nie jest podświetlany podczas włączania zasilania, jeżeli kontrolka LED została wyłączona (patrz Włączanie/ wyłączanie wskaźnika LED na stronie 138). Generowany jest krótki sygnał dźwiękowy, informujący o pomyślnym przeprowadzeniu testu automatycznego. Uwaga Nie usłyszysz dźwięku włączania urządzenia, jeżeli sygnały dźwiękowe/powiadomienia również zostały wyłączone (patrz Włączanie/ wyłączanie dźwięków/alertów radiotelefonu na stronie 133). Jeżeli nie możesz włączyć urządzenia, sprawdź stan akumulatora. Upewnij się, że jest on naładowany i prawidłowo zainstalowany. Jeżeli radiotelefon nadal nie jest włączany, należy skontaktować się z lokalnym dystrybutorem. Aby wyłączyć radiotelefon, obróć to pokrętło w lewo, aż usłyszysz kliknięcie. Na wyświetlaczu radiotelefonu pojawi się krótki komunikat Wyłączanie.

26 Regulacja głośności Aby zwiększyć głośność, obróć pokrętło włączania/ wyłączania/regulacji głośności w prawo. Aby zmniejszyć głośność, obróć to pokrętło w lewo. Uwaga W radiotelefonie można zaprogramować minimalną głośność. Nie będzie można wyciszyć urządzenia poniżej tej wartości. Dodatkowych informacji udzieli sprzedawca lub administrator systemu. Przygotowanie radiotelefonu do pracy rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl 25

27 Elementy regulacyjne radiotelefonu 26 Elementy regulacyjne radiotelefonu Elementy sterujące radiotelefonu Przyciski są programowalne. 1 Pokrętło wyboru kanałów 2 Pokrętło Wł./Wył./regulacji głośności 3 Dioda LED 4 Przycisk boczny 1 [1] 5 Przycisk (PTT) 6 Przycisk boczny 2 [1] 7 Przycisk boczny 3 [1] 8 Przycisk przedni P1 [1] 9 Przycisk Menu/OK 10 4-kierunkowy przycisk nawigacyjny 11 Przycisk Cofnij/Ekran główny 12 Przycisk przedni P2 [1] 13 Wyświetl 14 Mikrofon 15 Głośnik 16 Uniwersalne złącze akcesoriów 17 Przycisk alarmowy [1] 18 Antena rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

28 Używanie 4-kierunkowego przycisku nawigacji 4-kierunkowy przycisk nawigacji służy do przewijania opcji, zwiększania/zmniejszania wartości oraz do nawigacji pionowej. Kategoria Menu Listy Zobacz szczegóły Kierunek lub Nawigacja pionowa Nawigacja pionowa Nawigacja pionowa - - lub Poprzednia/ następna pozycja Kategoria edytora Kierunek lub lub Numer - Lewy: usuń ostatnią cyfrę Prawy: - Alias - - Edytor tekstu Wartości numeryczne Przesuń kursor w górę/dół Zwiększ/ Zmniejsz Przesuń kursor o jeden znak w prawo/lewo Przesuń kursor o jeden znak w prawo/lewo Elementy regulacyjne radiotelefonu 4-kierunkowego przycisku nawigacji można używać jako numeru, aliasu lub edytora tekstu. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl 27

29 Praca w trybie innym niż Connect Plus 28 Praca w trybie innym niż Connect Plus rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

30 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus Przycisk (PTT) Przycisk PTT na bocznym panelu obudowy radiotelefonu ( ) pełni dwie podstawowe funkcje: A Po nawiązaniu połączenia przycisk PTT umożliwia nadawanie do innych radiotelefonów uwzględnionych w danym połączeniu. Naciśnij i przytrzymaj przycisk PTT, a następnie mów do mikrofonu. Aby słuchać, zwolnij przycisk PTT. Mikrofon jest włączany po naciśnięciu przycisku PTT. Jeżeli połączenie nie zostało nawiązane, przycisk PTT umożliwia zainicjowanie nowego połączenia (patrz Nawiązywanie połączeń radiowych na stronie 51). Jeśli zostanie włączona opcja Sygnał zezwolenia na rozmowę (patrz Włączanie lub wyłączanie sygnału zezwolenia na rozmowę na stronie 134) lub Pogłos PTT, przed rozpoczęciem rozmowy zaczekaj na zakończenie emisji krótkiego sygnału ostrzegawczego. Jeżeli podczas połączenia jest włączona funkcja wskazywania wolnego kanału w radiotelefonie (zaprogramowana przez dystrybutora), usłyszysz krótki sygnał ostrzegawczy w chwili, gdy przycisk PTT zostanie zwolniony w radiotelefonie docelowym (radiotelefon, który odbiera połączenie), informujący o tym, że kanał jest wolny i można odpowiadać. Jeżeli wywołanie zostanie zakłócone, będzie emitowany ciągły sygnał przerwania rozmowy, Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 29

31 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 30 informujący o tym, że należy zwolnić przycisk PTT, np. gdy radiotelefon odbiera połączenie alarmowe. Programowalne przyciski Sprzedawca może zaprogramować programowalne przyciski jako skróty do funkcji radiotelefonu z rozróżnieniem długości naciśnięcia przycisku: Krótkie naciśnięcie Naciśnij i przytrzymaj przycisk Naciśnięcie i przytrzymanie Szybkie naciśnięcie i zwolnienie przycisku. Naciśnięcie i przytrzymanie przez zaprogramowany czas. Naciśnięcie i przytrzymanie przycisku. Uwaga Zaprogramowany czas naciśnięcia przycisku obowiązuje dla wszystkich przypisywanych funkcji lub ustawień radiotelefonu/urządzenia dodatkowego. Tryb awaryjny na stronie 85Więcej informacji na temat zaprogramowanego czasu naciśnięcia przycisku alarmowego. Konfigurowalne funkcje radiotelefonu Przełączanie audio Przełącznik audiobluetooth Sygnalizacja wywołania Przekierowanie wywołania Dziennik wywołań Kontakty Przełącza routing audio pomiędzy wewnętrznym głośnikiem radiotelefonu a podłączonym głośnikiem zewnętrznym. Przełącza ścieżkę dźwięku pomiędzy wewnętrznym głośnikiem radiotelefonu a zewnętrznym urządzeniem Bluetooth. Zapewnia bezpośredni dostęp do listy kontaktów, umożliwiając wybranie kontaktu, do którego ma zostać wysłany alert o połączeniu. Włącza lub wyłącza funkcję przekierowywania połączeń. Pozwala wybrać listę dziennika połączeń. Zapewnia bezpośredni dostęp do listy kontaktów.

32 Tryb awaryjny Inteligentny dźwięk Ręczne skanowanie kanałów [2] AGC mikrofonu wł./ wył. Nasłuch Powiadomienia Usuwanie kanału zakłócającego [2] W zależności od zaprogramowanej konfiguracji powoduje zainicjowanie lub anulowanie trybu awaryjnego. Włącza lub wyłącza inteligentne audio. Włącza ręczne wyszukiwanie stacji. Włącza i wyłącza automatyczne wzmocnienie wewnętrznego mikrofonu (AGC). Funkcja umożliwia monitorowanie aktywności w wybranym kanale. Zapewnia bezpośredni dostęp do listy powiadomień. Tymczasowo usuwa niepożądany kanał, z wyjątkiem kanału wybranego z listy skanowania. Wybrany kanał odnosi się do wybranej Szybki dostęp przez użytkownika kombinacji strefa/kanał, z którego skanowanie jest inicjowane. Natychmiastowo aktywuje wstępnie zdefiniowane połączenie prywatne, telefoniczne lub grupowe, alert połączenia lub wiadomość tekstową. Funkcja płytki opcji Włączenie lub wyłączenie funkcji płytki opcji dla kanałów uaktywnianych płytką opcji. Stały nasłuch Telefon Prywatność Alias oraz ID radiotelefonu Monitoruje ruch radiowy na wybranym kanale do momentu wyłączenia tej funkcji. Zapewnia bezpośredni dostęp do listy kontaktów telefonu. Włącza lub wyłącza funkcję prywatności. Wyświetla alias oraz identyfikator radiotelefonu. Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 31

33 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 32 Kontrola radiotelefonu Aktywacja radiotelefonu Dezaktywacja radiotelefonu Zdalny nasłuch Przemiennik/ funkcja Talkaround [2] Skanowanie [2] Informacje o stacji Ustala, czy radiotelefon jest aktywny w systemie. Umożliwia zdalne włączanie radiotelefonu docelowego. Umożliwia zdalne wyłączanie radiotelefonu docelowego. Włącza mikrofon radiotelefonu docelowego bez sygnalizowania. Przełączanie pomiędzy trybem korzystania z przemiennika a komunikowaniem się bezpośrednio z innym radiotelefonem. Włącza lub wyłącza skanowanie. Wyświetla nazwę i identyfikator bieżącego obiektu Linked Capacity Plus. Odtwarzanie wiadomości głosowych powiadomień obszarowych dla bieżącej Zablokuj/odblokuj stację [2] Status Kontrola telemetrii Wiadomość tekstowa Przycisk zdalnego przerwania transmisji stacji (ta funkcja jest niedostępna, gdy opcja Powiadomienia głosowe jest wyłączona). Po włączeniu tej opcji radiotelefon będzie wyszukiwać tylko bieżącą stację. Po wyłączeniu tej opcji radiotelefon będzie dodatkowo wyszukiwać inne stacje. Pozwala wybrać menu listy stanu. Kontroluje końcówkę wyjściową radiotelefonu lokalnego lub zdalnego. Pozwala wybrać menu wiadomości tekstowych. Zatrzymuje transmisję radiotelefonu nasłuchiwanego zdalnie, bez żadnego powiadomienia, lub trwające połączenie (które można przerwać) zwolnić kanał.

34 Zapowiedź głosowa dla kanału Zapowiedź głosowa wł./wył. Nadawanie uruchamiane głosem (VOX) Strefa Konfigurowalne ustawienia/narzędzia Wszyst. tony/ Alarmy Podświetlenie Jasność podświetlenia Odtwarza zapowiedzi głosowe strefy i kanału dla bieżącego kanału. Ta funkcja jest niedostępna, kiedy Zapowiedź głosowa jest wyłączona. Włącza i wyłącza funkcję zapowiedzi głosowej. Włącza lub wyłącza funkcję VOX. Umożliwia wybór strefy z listy. Włącza lub wyłącza wszystkie sygnały dźwiękowe i alerty. Włącza lub wyłącza podświetlenie wyświetlacza. Służy do regulacji poziomu jasności. Tryb wyświetlania Poziom mocy Włącza i wyłącza tryb dzienny/nocny wyświetlacza. Przełącza między wysokim i niskim poziomem mocy nadawania. Dostęp do zaprogramowanych funkcji Możliwe są następujące sposoby dostępu do różnych funkcji radiotelefonu: Krótkie lub długie naciśnięcie odpowiednich przycisków programowanych. Obsługa przycisków nawigacji w menu: 1 Naciśnij przycisk Użyj uzyskać dostęp do menu. Naciśnij odpowiedni przycisk przewijania menu ( lub ) uzyskać dostęp do funkcji. Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 2 Niedostępne w oprogramowaniu Capacity Plus i Linked Capacity Plus. 33

35 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 34 2 Naciśnij przycisk naciśnij przycisk wybrać funkcję lub wejść do menu dodatkowego. 3 Aby wyświetlić poprzedni poziom menu lub ekran, naciśnij przycisk naciśnij przycisk. Długie naciśnięcie przycisku naciśnij przycisk przywraca stronę główną. Uwaga Radiotelefon automatycznie ukrywa menu po zdefiniowanym okresie braku aktywności i ponownie wyświetla ekran główny. Rozmieszczenie wskaźników statusu Symbole na wyświetlaczu Wyświetlacz monochromatyczny 132 x 72 piksele,ekran LCD radiotelefonu pozwala sprawdzać jego status, odczytywać dane tekstowe i korzystać z menu. Na wyświetlaczu radiotelefonu pojawiają się następujące ikony. Ikony są wyświetlane na pasku statusu (w kolejności od lewej do prawej) i odnoszą się do danego kanału. Wskaźnik siły odbieranego sygnału (RSSI) Liczba wyświetlanych pasków oznacza natężenie sygnału radiowego. Cztery paski oznaczają najsilniejszy sygnał. Ten symbol jest wyświetlany tylko podczas odbierania sygnału. Nasłuch Wybrany kanał jest monitorowany. Duże ilości danych Radiotelefon odbiera duże ilości danych i kanał jest zajęty. Powiadomienia Na liście powiadomień znajduje się co najmniej jedno przeoczone zdarzenie.

36 lub Poziom mocy Radiotelefon jest ustawiony na niski lub wysoki poziom mocy. Dźwięki wyłączone Sygnały dźwiękowe są wyłączone. Płytka opcjonalna Płytka opcji jest włączona. Niedziałająca płytka opcji Płytka opcji jest wyłączona. Czas opóźnienia programowania bezprzewodowego Wskazuje czas pozostały do automatycznego zrestartowania radiotelefonu. GPS dostępny Funkcja GPS jest włączona. Ikona świeci się, gdy dostępne jest położenie ustalone. GPS niedostępny/poza zasięg. Funkcja GPS jest włączona, jednak dane nie są odbierane z satelity. Skanowanie [3][4] Funkcja skanowania jest aktywna. Skanowanie Priorytet 1 [3][4] Radiotelefon wykrywa aktywność na kanale/grupie oznaczonej jako Priorytet 1. Skanowanie Priorytet 2 [3][4] Radiotelefon wykrywa aktywność na kanale/grupie oznaczonej jako Priorytet 2. Skanowanie głosujące Funkcja Skanowanie głosujące jest aktywna. Elastyczna lista odbioru Elastyczna lista odbioru jest włączona. Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 35

37 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 36 Tryb awaryjny Radiotelefon jest przełączony do trybu awaryjnego. Zabezpiecz Funkcja Prywatność jest włączona. Odbezpiecz Funkcja Prywatność jest wyłączona. Roaming [3] Funkcja szukania sieci jest włączona. Funcja Kanał bezp. [3][4] Radiotelefon jest aktualnie skonfigurowany do bezpośredniej komunikacji z innymi radiotelefonami w przypadku braku przemiennika. 3 Nie dotyczy trybu Capacity Plus 4 Nie dotyczy trybu Linked Capacity Plus Symbole połączenia Akumulator Liczba wyświetlanych pasków (0 4) oznacza poziom naładowania akumulatora. Pulsuje, gdy akumulator jest słaby. Następujące symbole pojawiają się na wyświetlaczu radiotelefonu po nawiązaniu połączenia. Te symbole są również wyświetlane na liście kontaktów, wskazując typ identyfikatora. Połączenie indywidualne Oznacza aktywne połączenie prywatne. Na liście kontaktów oznacza alias (nazwisko) lub identyfikator (numer) abonenta. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

38 Połączenie grupowe/ogólne Oznacza aktywne połączenie grupowe lub ogólne. Na liście kontaktów oznacza alias (nazwę) lub identyfikator (numer) grupy. Połączenie telefoniczne jako połączenie prywatne Informuje, że trwa połączenie telefoniczne jako połączenie prywatne. Wskazuje na liście kontaktów alias telefonu (nazwę) lub identyfikator (numer). Połączenie telefoniczne jako połączenie grupowe/ogólne Informuje, że trwa połączenie telefoniczne jako połączenie grupowe/ogólne. Na liście kontaktów oznacza alias (nazwę) lub identyfikator (numer) grupy. Zaawansowane ikony menu Poniższe ikony znajdują się na wyświetlaczu obok pozycji menu i oferują możliwość wyboru jednej z dwóch opcji lub wskazują, że istnieje podmenu zawierające dwie opcje. Miniikony powiadomienia Pole wyboru (puste) Oznacza, że opcja nie została wybrana. Pole wyboru (zaznaczone) Oznacza, że opcja została wybrana. Pole wypełnione na czarno Oznacza opcję wybraną dla pozycji menu zawierającej podmenu. Następujące ikony pojawiają się chwilowo na wyświetlaczu po podjęciu działania wykonania czynności. Skuteczna transmisja (Pozytywny) Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 37

39 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 38 Ikony pozycji wysłanych Czynność zakończona powodzeniem. Nieskuteczna transmisja (Negatywny) Czynność zakończona niepowodzeniem. Nadawanie w toku (Przejściowy) Nadawanie. Ta ikona jest widoczna przed podaniem informacji czy transmisja była skuteczna, czy nie. W prawym górnym rogu wyświetlacza radiotelefonu, w folderze wysłanych pozycji, pojawiają się następujące ikony. lub Wysłana pomyślnie Wiadomość została wysłana. lub lub Nie można wysłać Wiadomość tekstowa nie może zostać wysłana. W toku Wiadomość tekstowa do aliasu lub identyfikatora abonenta oczekuje na wysłanie, po czym następuje oczekiwanie na potwierdzenie. Wiadomość tekstowa do aliasu lub identyfikatora grupy oczekuje na wysłanie. Ikony urządzeń Bluetooth Poniższe ikony pojawiają się również obok elementów listy dostępnych urządzeń z włączoną funkcją Bluetooth, wskazując typ urządzenia. Urządzenie danych Bluetooth Urządzenie z włączoną funkcją Bluetooth, np. skaner.

40 Dioda LED Wskaźnik LED ( A Urządzenie audio Bluetooth Urządzenie z włączoną funkcją Bluetooth, np. zestaw słuchawkowy. Urządzenie PTT Bluetooth Urządzenie PTT z włączoną funkcją Bluetooth, np. urządzenie PTT (POD). ) określa stan pracy telefonu. Migające światło czerwone Żółte światło stałe Migające światło żółte Szybko migające światło żółte Radiotelefon nadaje przy bardzo niskim poziomie naładowania akumulatora, odbiera lub przesyła transmisję awaryjną, nie zaliczył autotestu podczas rozruchu lub znalazł się poza zasięgiem, jeżeli skonfigurowano system automatycznej kontroli przebywania w zasięgu innego telefonu. Radiotelefon monitoruje kanał konwencjonalny lub znajduje się w trybie wykrywania Bluetooth. Urządzenie szuka aktywności lub odbiera alert połączenia, włączana jest elastyczna lista albo wszystkie lokalne kanały funkcji Linked Capacity Plus są zajęte. Radiotelefon nie jest podłączony do przemiennika w systemie Capacity Plus lub Linked Capacity Plus; wszystkie kanały Capacity Plus lub Linked Capacity Plus są obecnie zajęte. Automatyczny roaming jest włączony, radiotelefon aktywnie szuka nowej sieci. Oznacza Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 39

41 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 40 Zielone światło ciągłe Migające światło zielone Migające podwójnie światło zielone również, że radiotelefon musi jeszcze odpowiedzieć na alert połączenia grupowego lub jest zablokowany. Radiotelefon uruchamia się lub nadaje. Radiotelefon jest uruchamiany, odbiera połączenie bez ochrony prywatności lub dane, wykrył aktywność lub odbiera transmisję programowania bezprzewodowego. Radiotelefon odbiera połączenie lub dane poufne. Uwaga W trybie konwencjonalnym, kiedy dioda LED pulsuje na zielono, radiotelefon wykrywa aktywność w eterze. Ze względu na charakter protokołu cyfrowego aktywność ta może oddziaływać na zaprogramowany kanał radiotelefonu. Sygnały dźwiękowe W przypadku Capacity Plus i Linked Capacity Plus wykrywanie aktywności w eterze nie jest sygnalizowane żadną diodą LED radiotelefonu. Sygnały dźwiękowe stanowią akustyczne potwierdzenie stanu radiotelefonu lub odpowiedź radiotelefonu na odbierane dane. Sygnał ciągły Dźwięk okresowy Sygnał powtarzany Sygnał jednorazowy Dźwięk jednostajny. Ciągły do zakończenia. Generowany okresowo, zależnie od konfiguracji radiotelefonu. Dźwięk jest włączany, przerywany i powtarzany automatycznie. Pojedynczy dźwięk powtarzany aż do chwili, kiedy zostanie przerwany przez użytkownika. Generowany tylko jeden raz przez krótki czas, ok-

42 Sygnały dźwiękowe Wysoki ton reślony ustawieniach radiotelefonu. Niski ton Dźwięk informacyjny Dźwięk ostrzegawczy Przełączanie pomiędzy konwencjonalnym trybem analogowym a cyfrowym Każdy kanał radiotelefonu można skonfigurować jako konwencjonalny kanał analogowy lub cyfrowy. Korzystając z pokrętła wyboru kanałów ( ), można uaktywniać kanał analogowy lub cyfrowy. A Podczas przełączania trybu cyfrowego do analogowego niektóre funkcje będą niedostępne. Ikony dla funkcji cyfrowych (np. wiadomości) odzwierciedlą tę zmianę: będą widoczne w kolorze szarym. Wyłączone funkcje są ukryte w menu. Niektóre funkcje radiotelefonu są dostępne zarówno w trybie analogowym, jak i cyfrowym. Jednak niewielkie różnice w działaniu poszczególnych funkcji nie wpływają na ogólne parametry i wydajność urządzenia. Uwaga Radiotelefon przełącza się również pomiędzy trybem analogowym a cyfrowym podczas Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 41

43 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 42 IP Site Connect wyszukiwania w dwóch trybach (patrz Skanowanie na stronie 71). Funkcja pozwala na rozszerzenie łączności dalekosiężnej poza zasięg jednej stacji, łącząc wiele z nich w sieć protokołów internetowych (IP). Gdy radiotelefon opuszcza zasięg jednej stacji i wchodzi w zasięg innej, łączy się on z przemiennikiem nowego miejsca wysyłać lub odbierać połączenia/transmisję danych. Zależnie od skonfigurowanych ustawień radiotelefon jest przełączany automatycznie lub ręcznie. Po wybraniu automatycznej zmiany ustawień urządzenie skanuje wszystkie dostępne sieci, gdy sygnał aktualnie używanej sieci jest słaby lub nie można uzyskać sygnału. Następnie synchronizuje się on z przemiennikiem o najsilniejszej wartości wskaźnika siły odbieranego sygnału (RSSI). Po wybraniu ręcznej zmiany ustawień urządzenie szuka kolejnej dostępnej w zasięgu sieci z listy szukania (choć niekoniecznie o najsilniejszym sygnale), a następnie się z nią łączy. Uwaga Dla każdego kanału można włączyć albo Skanowanie, albo Szukanie sieci nigdy obie funkcje jednocześnie. Kanały, dla których włączono tę funkcję, można dodać do wybranej listy szukania. Radiotelefon automatycznie przeszukuje kanały na liście roamingowej zlokalizować najlepsze miejsce. Lista roamingowa obsługuje maksymalnie 16 kanałów (łącznie z wybranym kanałem). Uwaga Wpisów na liście nie można dodawać ani usuwać ręcznie. Dodatkowych informacji udzieli sprzedawca lub administrator systemu. Funkcja Capacity Plus Capacity Plus to zamknięta, trankingowa konfiguracja systemu radiowego MOTOTRBO, która korzysta z określonej puli kanałów do obsługi setek użytkowników i nawet 254 grup. Funkcja ta pozwala na skuteczne wykorzystywanie dostępnej liczby zaprogramowanych kanałów w trybie przemiennika.

44 W przypadku naciśnięcia przycisku programowalnego do obsługi funkcji niedostępnej w Capacity Plus zostanie wyemitowany dźwięk ostrzegawczy. Radiotelefon ma również funkcje dostępne w standardowym trybie cyfrowym, a także dla technologii IP Site Connect, Capacity Plus oraz Linked Capacity Plus. Jednak niewielkie różnice w działaniu poszczególnych funkcji nie wpływają na ogólne parametry i wydajność urządzenia. Szczegółowe informacje na temat tej konfiguracji można uzyskać u sprzedawcy lub administratora systemu. Linked Capacity Plus Linked Capacity Plus to wielokanałowa konfiguracja trybu dalekosiężnego z obsługą wielu stacji systemu MOTOTRBO. Łączy w sobie najlepsze cechy konfiguracji Capacity Plus i łączności za pośrednictwem adresów IP. Funkcja Linked Capacity Plus pozwala na rozszerzenie łączności dalekosiężnej poza zasięg jednej stacji, łącząc wiele z nich w sieć protokołów internetowych (IP). Daje ona również lepszą przepustowość dzięki łącznemu wykorzystaniu dostępnych zaprogramowanych kanałów, obsługiwanych przez każdą dostępną stację. Gdy radiotelefon opuszcza zasięg jednej stacji i wchodzi w zasięg innej, łączy się on z przemiennikiem nowego miejsca wysyłać lub odbierać połączenia/transmisję danych. Zależnie od skonfigurowanych ustawień radiotelefon jest przełączany automatycznie lub ręcznie. Po wybraniu automatycznej zmiany ustawień urządzenie skanuje wszystkie dostępne sieci, gdy sygnał aktualnie używanej sieci jest słaby lub nie można uzyskać sygnału. Następnie synchronizuje się on z przemiennikiem o najsilniejszej wartości wskaźnika siły odbieranego sygnału (RSSI). Po wybraniu ręcznej zmiany ustawień urządzenie szuka kolejnej dostępnej w zasięgu sieci z listy szukania (choć niekoniecznie o najsilniejszym sygnale), a następnie się z nią łączy. Kanały z włączoną opcją Linked Capacity Plus można dodać do dowolnej listy roamingowej. Radiotelefon przeszukuje te kanały w trakcie automatycznego roamingu wyszukać najlepsze miejsce. Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 43

45 Dodatkowe elementy sterujące radiotelefonem w trybie innym niż Connect Plus 44 Uwaga Wpisów na liście nie można dodawać ani usuwać ręcznie. Dodatkowych informacji udzieli sprzedawca lub administrator systemu. Podobnie, jak w trybie Capacity Plus, ikony funkcji nie mających zastosowania w trybie Linked Capacity Plus nie są dostępne w menu. Zabrzmi dźwięk ostrzegawczy przy próbie uruchomienia funkcji, która nie jest funkcją Linked Capacity Plus, za pomocą zaprogramowanego przycisku. Szczegółowe informacje na temat tej konfiguracji można uzyskać u sprzedawcy lub administratora systemu. rok założenia Opole, ul. Zielonogórska 4 Tel: Fax: radpol@radpol.pl.pl

46 Nawiązywanie i odbieranie połączeń w trybie innym niż Connect Plus Wybieranie strefy Strefa to grupa kanałów. Radiotelefony obsługują do 1000 kanałów i 250 stref, z maksymalną liczbą 160 kanałów na strefę. 1 Dostęp do funkcji strefy. Elementy sterujące radiotelefo- Kroki nu Zaprogramowany przycisk Strefa Menu radiotelefonu Naciśnij zaprogramowany przycisk Strefa. 1 Użyj uzyskać dostęp do menu. 2 Użyj lub przejść do opcji Strefa i naciśnij przycisk Bieżący obszar jest wyświetlany i oznaczony za pomocą. 2 Wybierz żądaną strefę. Obsługa radiotelefonu Kroki 3 lub lub i przewiń do żądanej strefy. Naciśnij przycisk dokonać wyboru. Na wyświetlaczu przez chwilę będzie widoczny komunikat <Strefa> wybrano i ponownie zostanie wyświetlony ekran wybranego obszaru. Wybieranie kanału Transmisje są nadawane i odbierane na kanale. W zależności od konfiguracji radiotelefonu, każdy kanał może być inaczej zaprogramowany w celu obsługi różnych grup użytkowników lub może posiadać różne funkcje. Po ustawieniu właściwej strefy wybierz kanał, na którym chcesz nadawać lub odbierać. Nawiązywanie i odbieranie połączeń w trybie innym niż Connect Plus 45
