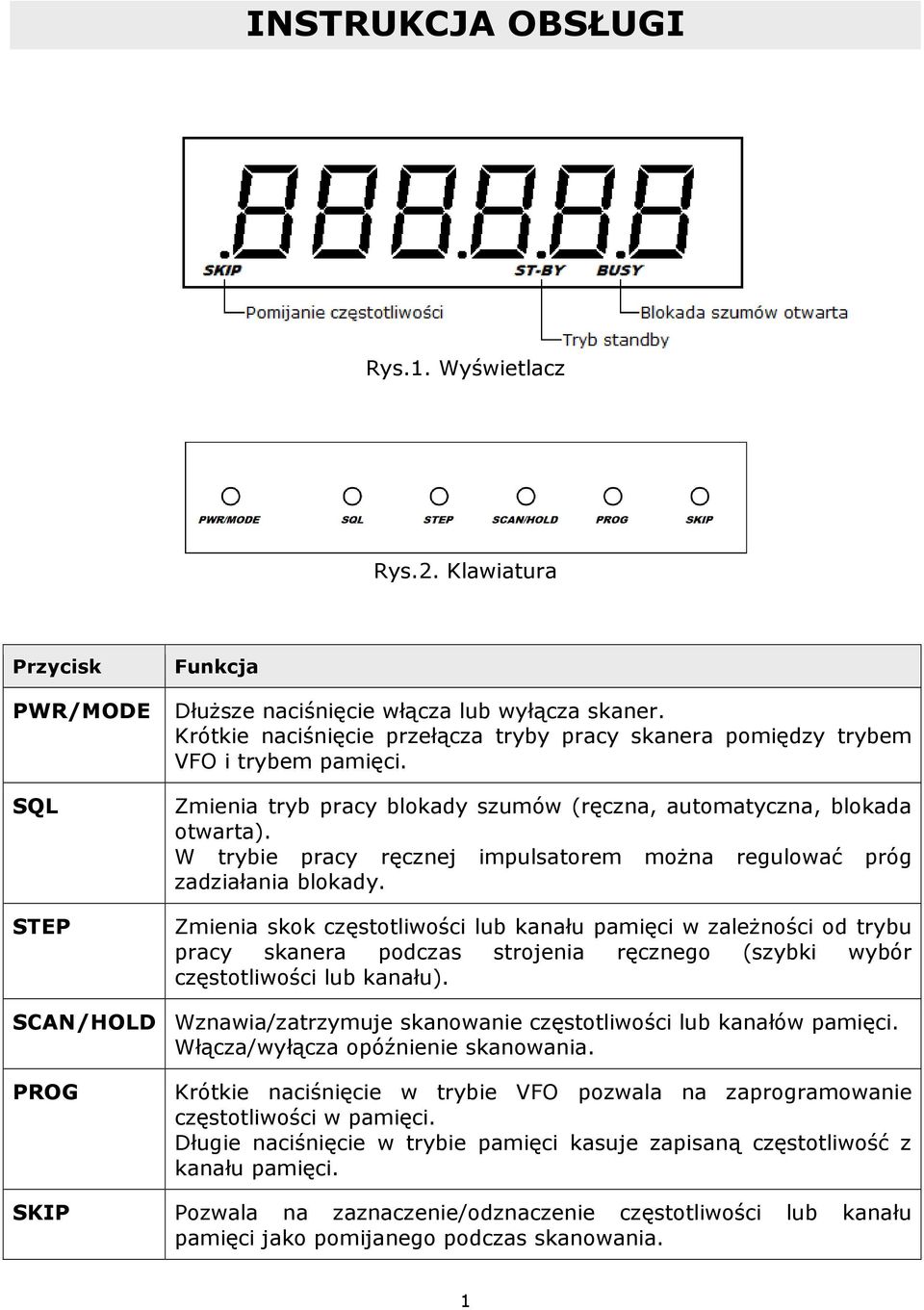

INSTRUKCJA OBSŁUGI. Rys.1. Wyświetlacz. Rys.2. Klawiatura

Transkrypt

1 INSTRUKCJA OBSŁUGI Rys.1. Wyświetlacz Rys.2. Klawiatura Przycisk Funkcja PWR/MODE Dłuższe naciśnięcie włącza lub wyłącza skaner. Krótkie naciśnięcie przełącza tryby pracy skanera pomiędzy trybem VFO i trybem pamięci. SQL STEP Zmienia tryb pracy blokady szumów (ręczna, automatyczna, blokada otwarta). W trybie pracy ręcznej impulsatorem można regulować próg zadziałania blokady. Zmienia skok częstotliwości lub kanału pamięci w zależności od trybu pracy skanera podczas strojenia ręcznego (szybki wybór częstotliwości lub kanału). SCAN/HOLD Wznawia/zatrzymuje skanowanie częstotliwości lub kanałów pamięci. Włącza/wyłącza opóźnienie skanowania. PROG SKIP Krótkie naciśnięcie w trybie VFO pozwala na zaprogramowanie częstotliwości w pamięci. Długie naciśnięcie w trybie pamięci kasuje zapisaną częstotliwość z kanału pamięci. Pozwala na zaznaczenie/odznaczenie częstotliwości lub kanału pamięci jako pomijanego podczas skanowania. 1

2 Włączanie/wyłączanie skanera Naciśnij i przytrzymaj przycisk PWR/MODE. Po włączeniu skanera wyświetlona zostanie ostatnio ustawiona częstotliwość lub kanał pamięci w zależności od wybranego wcześniej trybu pracy skanera. Przy wyłączaniu skanera ustawienia są automatycznie zapisywane i na wyświetlaczu świeci się tylko kropka ST-BY. Zmiana trybu pracy Naciśnij krótko przycisk PWR/MODE. W trybie pracy VFO wyświetlana jest odbierana częstotliwość, a w trybie pamięci numer kanału. Aby sprawdzić jaka jest częstotliwość zapisana w kanale pamięci po wybraniu kanału przełącz się na tryb pracy VFO. Ustawianie trybu pracy blokady szumów Naciśnij przycisk SQL. Na wyświetlaczu wyświetlony zostanie aktualny tryb pracy blokady szumów. Kolejne naciśnięcia cyklicznie zmieniają tryby pracy. W trybie ręcznym impulsatorem można regulować próg zadziałania blokady. Po około 2 sekundach od ostatniego naciśnięcia przycisku lub zmiany progu impulsatorem skaner wróci do wyświetlania częstotliwości lub numeru kanału. Zmiana kroku strojenia Naciśnij przycisk STEP. Na wyświetlaczu wyświetlony zostanie aktualny krok strojenia w trybie VFO lub skok kanałów w trybie pamięci. Kolejne naciśnięcia cyklicznie zmieniają krok strojenia lub skok kanału pamięci. Po około 2 sekundach od ostatniego naciśnięcia przycisku skaner wróci do wyświetlania częstotliwości lub numeru kanału. 2

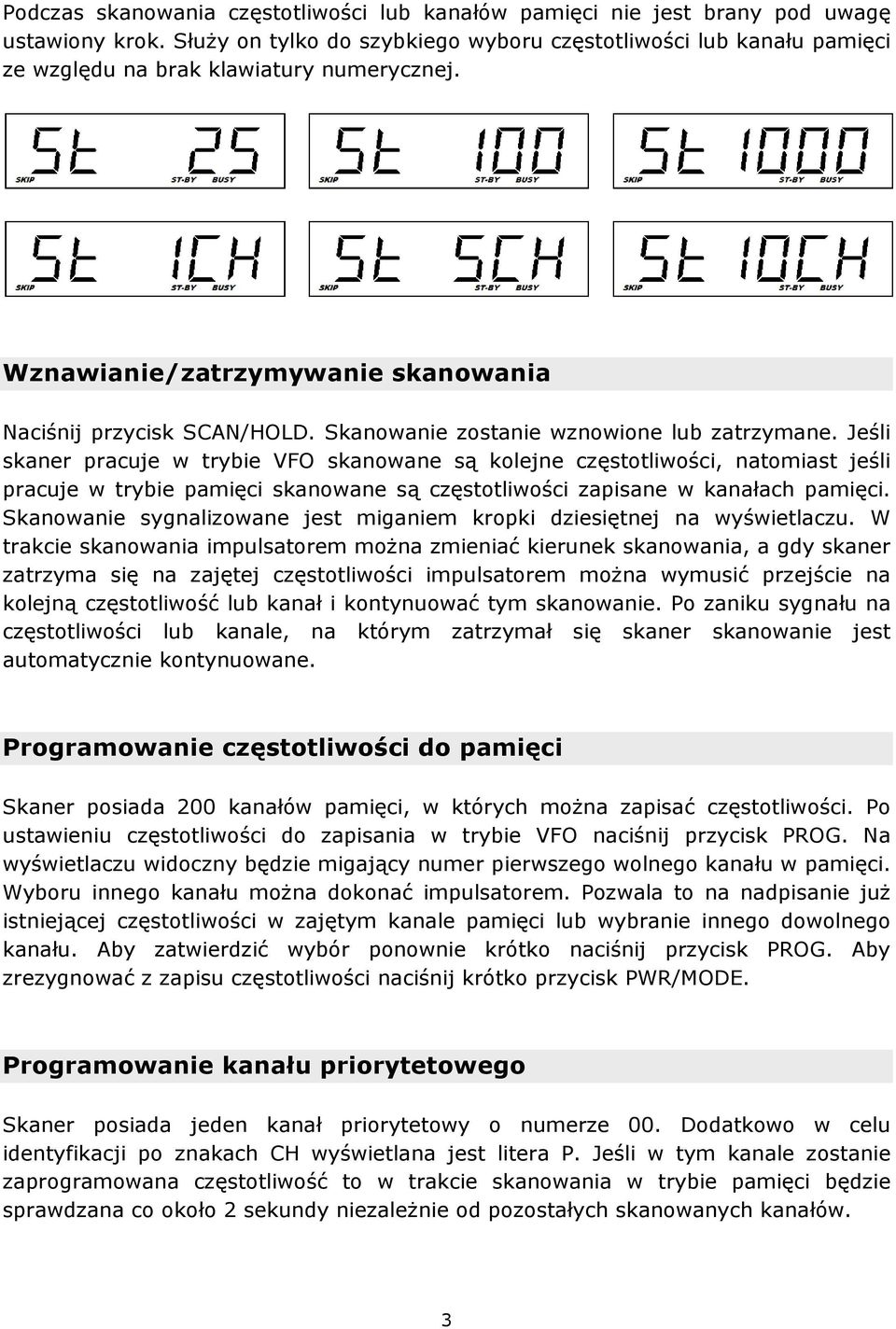

3 Podczas skanowania częstotliwości lub kanałów pamięci nie jest brany pod uwagę ustawiony krok. Służy on tylko do szybkiego wyboru częstotliwości lub kanału pamięci ze względu na brak klawiatury numerycznej. Wznawianie/zatrzymywanie skanowania Naciśnij przycisk SCAN/HOLD. Skanowanie zostanie wznowione lub zatrzymane. Jeśli skaner pracuje w trybie VFO skanowane są kolejne częstotliwości, natomiast jeśli pracuje w trybie pamięci skanowane są częstotliwości zapisane w kanałach pamięci. Skanowanie sygnalizowane jest miganiem kropki dziesiętnej na wyświetlaczu. W trakcie skanowania impulsatorem można zmieniać kierunek skanowania, a gdy skaner zatrzyma się na zajętej częstotliwości impulsatorem można wymusić przejście na kolejną częstotliwość lub kanał i kontynuować tym skanowanie. Po zaniku sygnału na częstotliwości lub kanale, na którym zatrzymał się skaner skanowanie jest automatycznie kontynuowane. Programowanie częstotliwości do pamięci Skaner posiada 200 kanałów pamięci, w których można zapisać częstotliwości. Po ustawieniu częstotliwości do zapisania w trybie VFO naciśnij przycisk PROG. Na wyświetlaczu widoczny będzie migający numer pierwszego wolnego kanału w pamięci. Wyboru innego kanału można dokonać impulsatorem. Pozwala to na nadpisanie już istniejącej częstotliwości w zajętym kanale pamięci lub wybranie innego dowolnego kanału. Aby zatwierdzić wybór ponownie krótko naciśnij przycisk PROG. Aby zrezygnować z zapisu częstotliwości naciśnij krótko przycisk PWR/MODE. Programowanie kanału priorytetowego Skaner posiada jeden kanał priorytetowy o numerze 00. Dodatkowo w celu identyfikacji po znakach CH wyświetlana jest litera P. Jeśli w tym kanale zostanie zaprogramowana częstotliwość to w trakcie skanowania w trybie pamięci będzie sprawdzana co około 2 sekundy niezależnie od pozostałych skanowanych kanałów. 3

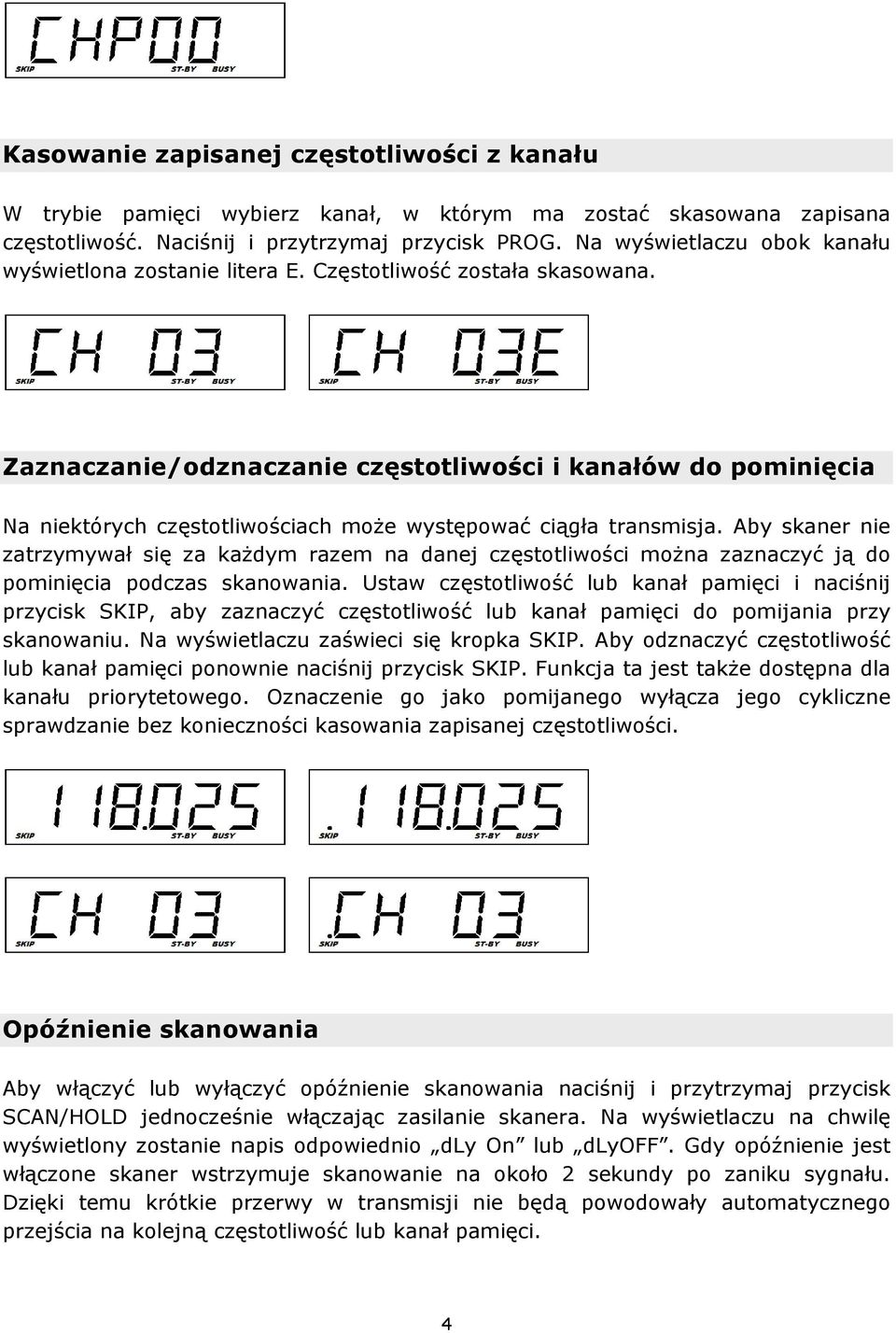

4 Kasowanie zapisanej częstotliwości z kanału W trybie pamięci wybierz kanał, w którym ma zostać skasowana zapisana częstotliwość. Naciśnij i przytrzymaj przycisk PROG. Na wyświetlaczu obok kanału wyświetlona zostanie litera E. Częstotliwość została skasowana. Zaznaczanie/odznaczanie częstotliwości i kanałów do pominięcia Na niektórych częstotliwościach może występować ciągła transmisja. Aby skaner nie zatrzymywał się za każdym razem na danej częstotliwości można zaznaczyć ją do pominięcia podczas skanowania. Ustaw częstotliwość lub kanał pamięci i naciśnij przycisk SKIP, aby zaznaczyć częstotliwość lub kanał pamięci do pomijania przy skanowaniu. Na wyświetlaczu zaświeci się kropka SKIP. Aby odznaczyć częstotliwość lub kanał pamięci ponownie naciśnij przycisk SKIP. Funkcja ta jest także dostępna dla kanału priorytetowego. Oznaczenie go jako pomijanego wyłącza jego cykliczne sprawdzanie bez konieczności kasowania zapisanej częstotliwości. Opóźnienie skanowania Aby włączyć lub wyłączyć opóźnienie skanowania naciśnij i przytrzymaj przycisk SCAN/HOLD jednocześnie włączając zasilanie skanera. Na wyświetlaczu na chwilę wyświetlony zostanie napis odpowiednio dly On lub dlyoff. Gdy opóźnienie jest włączone skaner wstrzymuje skanowanie na około 2 sekundy po zaniku sygnału. Dzięki temu krótkie przerwy w transmisji nie będą powodowały automatycznego przejścia na kolejną częstotliwość lub kanał pamięci. 4

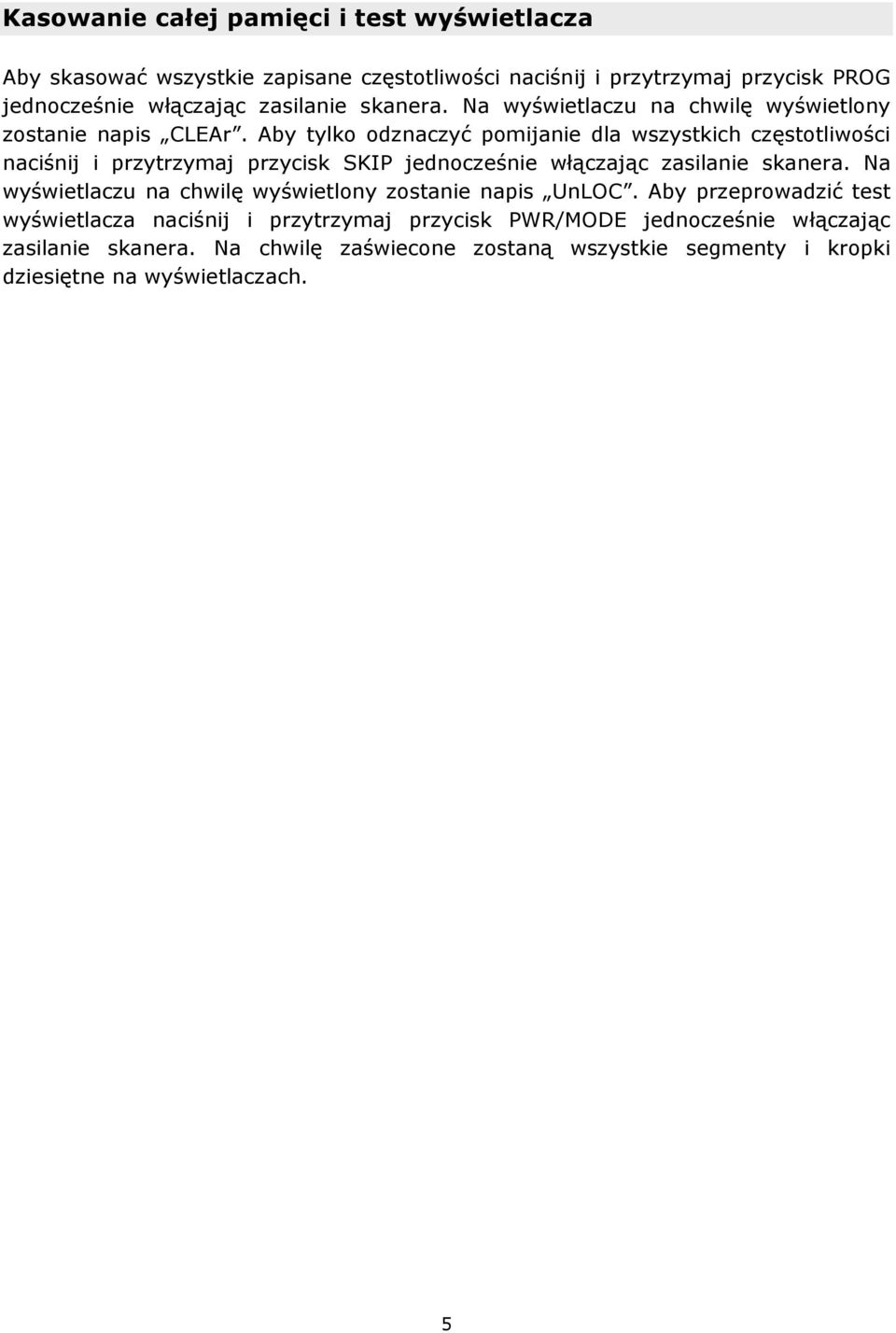

5 Kasowanie całej pamięci i test wyświetlacza Aby skasować wszystkie zapisane częstotliwości naciśnij i przytrzymaj przycisk PROG jednocześnie włączając zasilanie skanera. Na wyświetlaczu na chwilę wyświetlony zostanie napis CLEAr. Aby tylko odznaczyć pomijanie dla wszystkich częstotliwości naciśnij i przytrzymaj przycisk SKIP jednocześnie włączając zasilanie skanera. Na wyświetlaczu na chwilę wyświetlony zostanie napis UnLOC. Aby przeprowadzić test wyświetlacza naciśnij i przytrzymaj przycisk PWR/MODE jednocześnie włączając zasilanie skanera. Na chwilę zaświecone zostaną wszystkie segmenty i kropki dziesiętne na wyświetlaczach. 5
