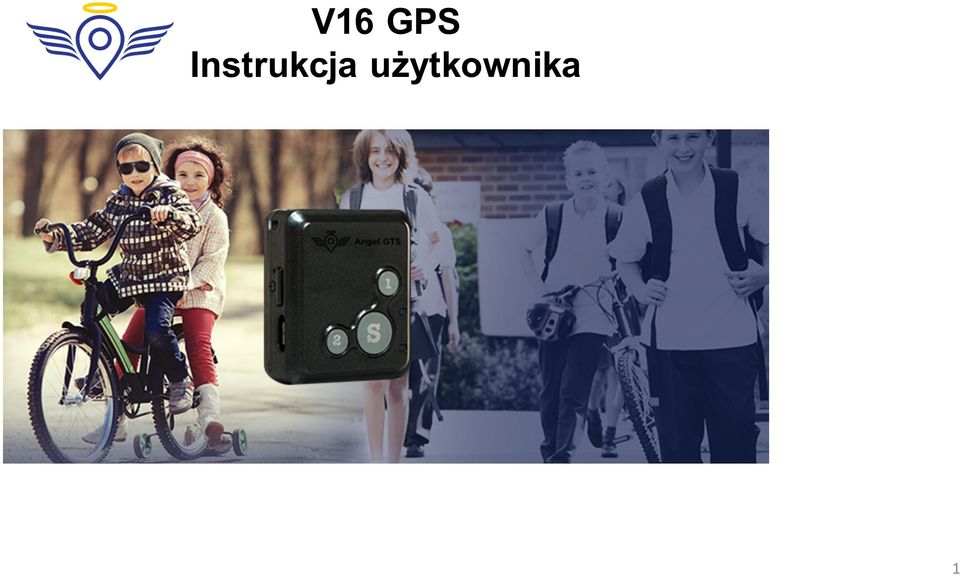

1 V16 GPS Instrukcja użytkownika 1

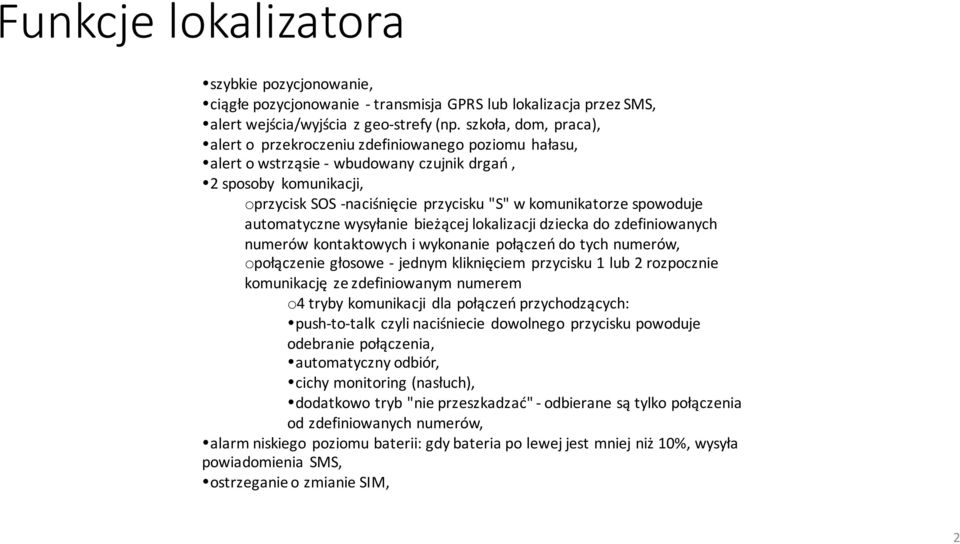

2 Funkcje lokalizatora szybkie pozycjonowanie, ciągłe pozycjonowanie - transmisja GPRS lub lokalizacja przez SMS, alert wejścia/wyjścia z geo- strefy (np. szkoła, dom, praca), alert o przekroczeniu zdefiniowanego poziomu hałasu, alert o wstrząsie - wbudowany czujnik drgań, 2 sposoby komunikacji, oprzycisk SOS - naciśnięcie przycisku "S" w komunikatorze spowoduje automatyczne wysyłanie bieżącej lokalizacji dziecka do zdefiniowanych numerów kontaktowych i wykonanie połączeń do tych numerów, opołączenie głosowe - jednym kliknięciem przycisku 1 lub 2 rozpocznie komunikację ze zdefiniowanym numerem o4 tryby komunikacji dla połączeń przychodzących: push- to- talk czyli naciśniecie dowolnego przycisku powoduje odebranie połączenia, automatyczny odbiór, cichy monitoring (nasłuch), dodatkowo tryb "nie przeszkadzać" - odbierane są tylko połączenia od zdefiniowanych numerów, alarm niskiego poziomu baterii: gdy bateria po lewej jest mniej niż 10%, wysyła powiadomienia SMS, ostrzeganie o zmianie SIM, 2

spowoduje automatyczne wysyłanie bieżącej lokalizacji dziecka do zdefiniowanych numerów kontaktowych i wykonanie połączeń do tych numerów, opołączenie głosowe - jednym kliknięciem przycisku 1 lub 2

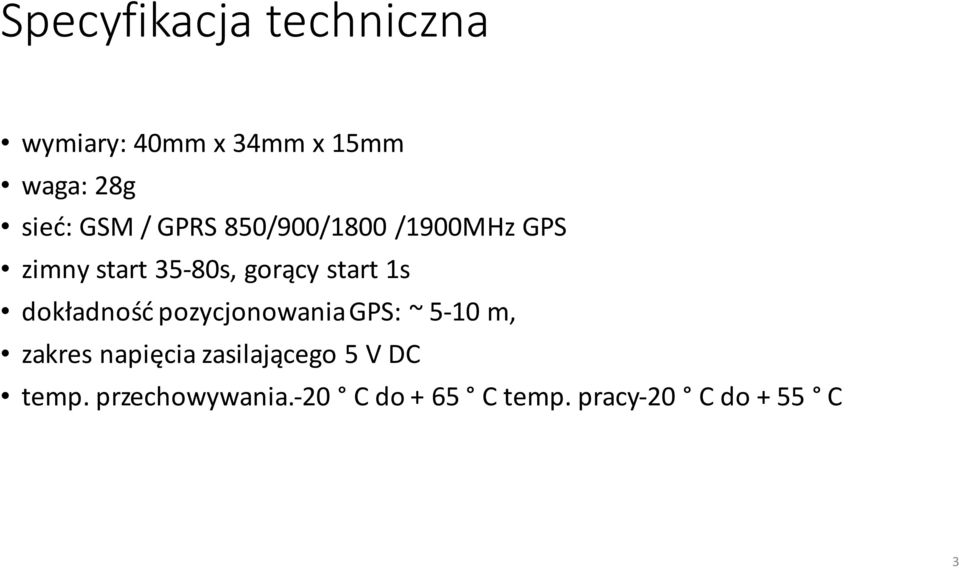

3 Specyfikacja techniczna wymiary: 40mm x 34mm x 15mm waga: 28g sieć: GSM / GPRS 850/900/1800 /1900MHz GPS zimny start 35-80s, gorący start 1s dokładność pozycjonowania GPS: ~ 5-10 m, zakres napięcia zasilającego 5 V DC temp. przechowywania.- 20 C do + 65 C temp. pracy- 20 C do + 55 C 3

dokładność pozycjonowania GPS: ~ 5-10 m, zakres napięcia zasilającego 5

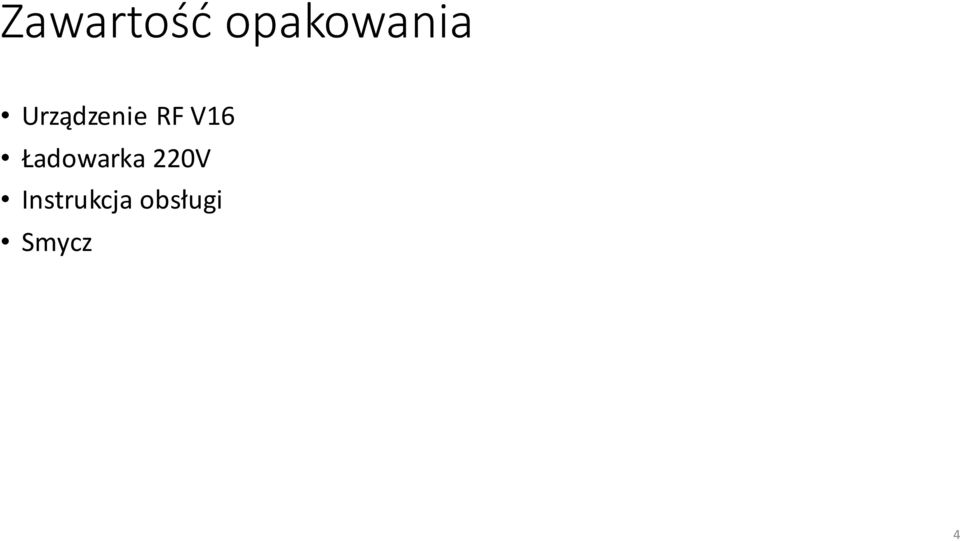

4 Zawartość opakowania Urządzenie RF V16 Ładowarka 220V Instrukcja obsługi Smycz 4

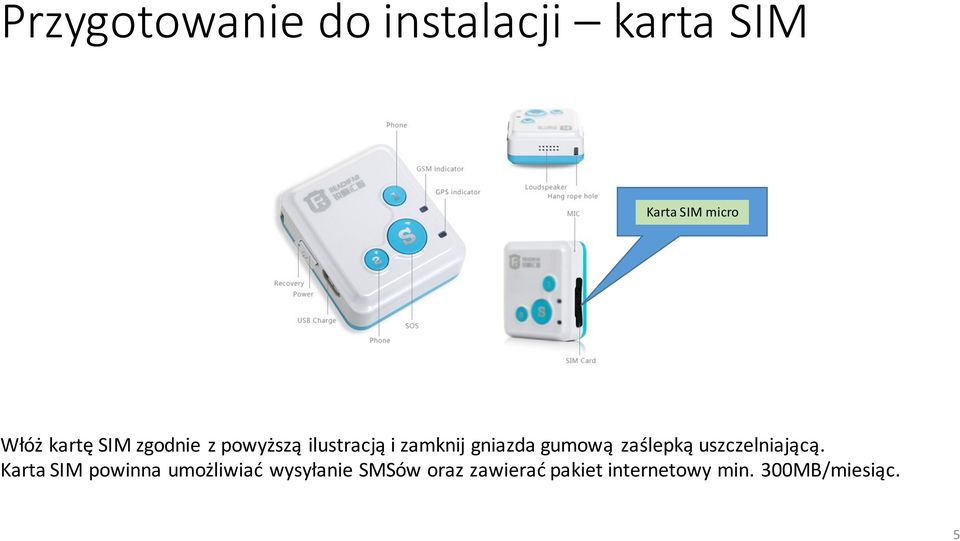

5 Przygotowanie do instalacji karta SIM Karta SIM micro Włóż kartę SIM zgodnie z powyższą ilustracją i zamknij gniazda gumową zaślepką uszczelniającą. Karta SIM powinna umożliwiać wysyłanie SMSów oraz zawierać pakiet internetowy min. 300MB/miesiąc. 5

6 Przygotowanie do instalacji ładowanie baterii Wł./Wył. Gniazdo ładowania Pry pierwszym podłączeniu baterię należy ładować ok 8-12 godz. Kolejne ładowania wymagają czasu 3-5 godz. Uwaga: Baterii typu Li- ion nie należy uderzać! Trzymać z dala od ognia!!! Po naładowaniu lokalizator włącza się przytrzymując przycisk włącznika przez 3 sek. Naładowana bateria umożliwia pracę urządzenia do 4 dni (w zależności od ustawionej częstotliwości pozycjonowania). 6

Kolejne ładowania wymagają czasu 3-5 godz. Uwaga: Baterii typu Li- ion nie należy uderzać!

7 Przygotowanie do instalacji sygnalizacja statusu lokalizatora Żółta dioda LED Status Miga szybko Miga wolno Nie świeci Niebieska dioda LED Status Miga szybko Miga wolno Nie świeci GPRS Znaczenie Sygnał GSM/GPRS OK. Brak zasięgu GSM GPS wył. lub uśpiony GPS Znaczenie Sygnał GPS OK. Brak zasięgu GSP GPS wył. lub uśpiony Najlepszy zasięg uzyskasz umieszczając lokalizator na zewnątrz budynków. Lokalizator V16 ze względu na jego przeznaczenie dla dzieci ma obniżone promieniowanie poprzez zastosowanie słabszych anten. 7

lub uśpiony GPS Znaczenie Sygnał GPS OK. Brak zasięgu GSP GPS wył.

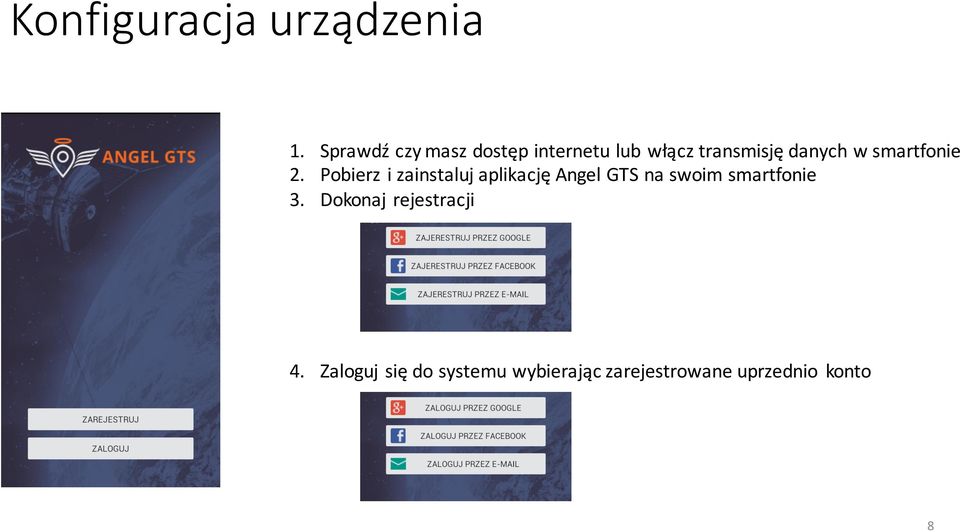

8 Konfiguracja urządzenia 1. Sprawdź czy masz dostęp internetu lub włącz transmisję danych w smartfonie 2. Pobierz i zainstaluj aplikację Angel GTS na swoim smartfonie 3. Dokonaj rejestracji 4. Zaloguj się do systemu wybierając zarejestrowane uprzednio konto 8

9 Konfiguracja urządzenia 1. W menu głównym wybierz dodaj urządzenie 2. Uzupełnij dane urządzenia 1) Nazwa urządzenia to dowolna Twoja nazwa 2) Kod IMEI znajdziesz na urządzeniu 3) Numer SIM numer tel. Twojej karty SIM 4) Rodzaj urządzenia wybierz z listy Twoje urz. 5) Ikona urządzenia wybierz pasującą ikonę 6) Kolor trasy kolor trasy na mapie 9

znajdziesz na urządzeniu 3) Numer SIM numer tel.

10 Konfiguracja urządzenia 1. Po dodaniu urządzenia rozpocznij jego konfigurację za pomocą wysyłanych smsów. 2. Uzupełnij podstawowe parametry: 1) Numer administratora wpisz nr telefonu z aplikacją AngelGTS i kliknij Wyślij SMS a następnie DALEJ (uwaga: tylko ten numer może zmieniać ustawienia lokalizatora, jeśli planujesz zmianę koniecznie wprowadź nowy numer przed zmianą!), 2) Adres IP adres serwera Angel GTS jest wpisany na stałe, kliknij Wyślij SMS i DALEJ, 3) Ustaw APN APN Twojego operatora (najczęściej internet, użytkownik i hasło puste ), kliknij Wyślij SMS i DALEJ. 3. Lokalizator powinien wysłać potwierdzenie ustawienia każdego parametru. Konfiguracja podstawowa zakończona. Jeśli urządzenie jest w zasięgu GPS i GSM powinno być widoczne na mapie. 10

lokalizatora, jeśli planujesz zmianę koniecznie wprowadź nowy numer przed zmianą!

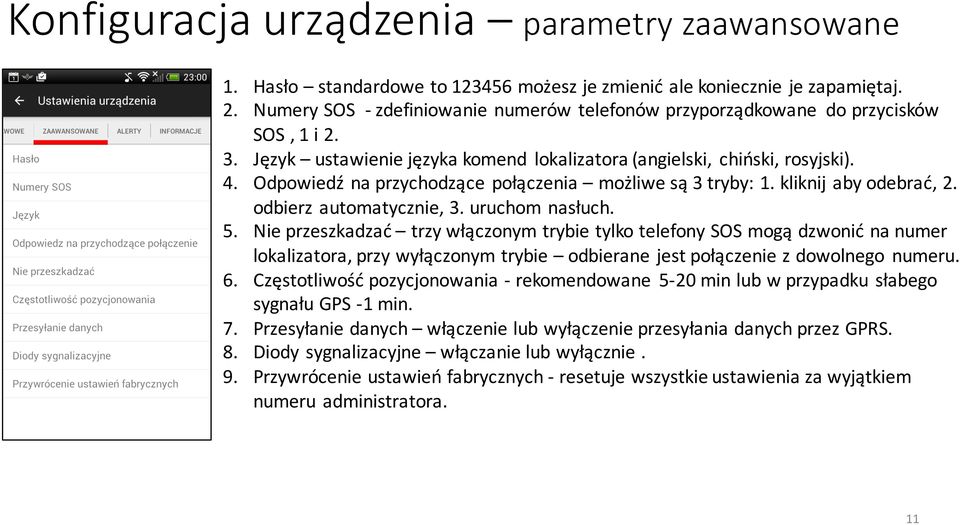

11 Konfiguracja urządzenia parametry zaawansowane 1. Hasło standardowe to możesz je zmienić ale koniecznie je zapamiętaj. 2. Numery SOS - zdefiniowanie numerów telefonów przyporządkowane do przycisków SOS, 1 i Język ustawienie języka komend lokalizatora (angielski, chiński, rosyjski). 4. Odpowiedź na przychodzące połączenia możliwe są 3 tryby: 1. kliknij aby odebrać, 2. odbierz automatycznie, 3. uruchom nasłuch. 5. Nie przeszkadzać trzy włączonym trybie tylko telefony SOS mogą dzwonić na numer lokalizatora, przy wyłączonym trybie odbierane jest połączenie z dowolnego numeru. 6. Częstotliwość pozycjonowania - rekomendowane 5-20 min lub w przypadku słabego sygnału GPS - 1 min. 7. Przesyłanie danych włączenie lub wyłączenie przesyłania danych przez GPRS. 8. Diody sygnalizacyjne włączanie lub wyłącznie. 9. Przywrócenie ustawień fabrycznych - resetuje wszystkie ustawienia za wyjątkiem numeru administratora. 11

Odpowiedź na przychodzące połączenia możliwe są 3 tryby: 1. kliknij aby odebrać, 2. odbierz automatycznie, 3. uruchom nasłuch. 5.

12 Konfiguracja urządzenia - alerty 12

13 Konfiguracja urządzenia podgląd ustawień 1. Zapytaj o lokalizację - w odpowiedzi urządzenie wysyła aktualną pozycję GPS jak poniżej (V:V oznacza brak sygnału GPS, V:A oznacza poprawny sygnał GPS): 2. Status - pokazuje stan naładowania baterii (1-9), zasięg GPS i GSM: 3. Urządzenie automatycznie wysyła też powiadomienie o niskim stanie naładowania baterii: 13

(V:V oznacza brak sygnału GPS, V:A oznacza poprawny sygnał GPS): 2.

14 Ekran funkcji lokalizatora Kliknięcie na nazwę urządzenia powoduje wyświetlenie ikonek funkcyjnych Kliknięcie na ikonkę urządzenia powoduje zaznaczenie do wyświetlania na mapie Wykonanie połączenia telefonicznego z urządzeniem Udostępnienie lokalizacji urządzenia na innym smartfonie z działającą aplikacja Angel GTS Ekran mapy Edycja parametrów i zmiana konfiguracji Wyświetlenie alertów geo- stref Usunięcie urządzenia 14

telefonicznego z urządzeniem Udostępnienie lokalizacji urządzenia na innym smartfonie z działającą

15 Ekran mapy Pobranie aktualnych informacji o położeniu (komunikacja z serwerem Angel GTS) Lupa - odnajduje na mapie urządzenie 15

16 Konfiguracja geo- stref (wirtualne ogrodzenia) 1. W menu głównym aplikacji kliknij Geo- strefy. 2. Naciśnij + i wybierz rodzaj strefy 2. Nazwij strefę, wybierz opcje alertów oraz aktywuj 2. Wybierz miejsce na mapie i narysuj strefę 16

17 Teraz tylko obserwuj swoje urządzenia i poczuj komfort spokoju! Powodzenia! Kliknij na ikonkę, którą chcesz obserwować i przesuń uchwyt mapy Widok trasy Widok strefy Widok trasy 17

18 Problemy i porady Problem Powód Działanie Brak wyświetlania położenia 1. Brak sygnału GPS Sprawdzenie statusu diody sygnalizacyjnej (niektóre modele) lub wystawienie urządzenia bez metalowych osłon na kilka minut na zewnątrz budynków. Sprawdzić status wysyłając komendy z zakładki Informacje, w odpowiedzi przyjdą SMSy pokazujące status GPS, GSM i baterii. Opisy znaczenia smsów znajdziesz w poradnikach na stronie angelgts.eu. 2. Brak zasięgu GSM i Sprawdzenie zasięgu w danym obszarze na dowolnym telefonie z karta tego samego operatora lub sygnalizacji diody (niektóre modele) 18

zewnątrz budynków. Sprawdzić status wysyłając komendy z zakładki Informacje, w odpowiedzi przyjdą SMSy pokazujące status GPS, GSM i baterii.
