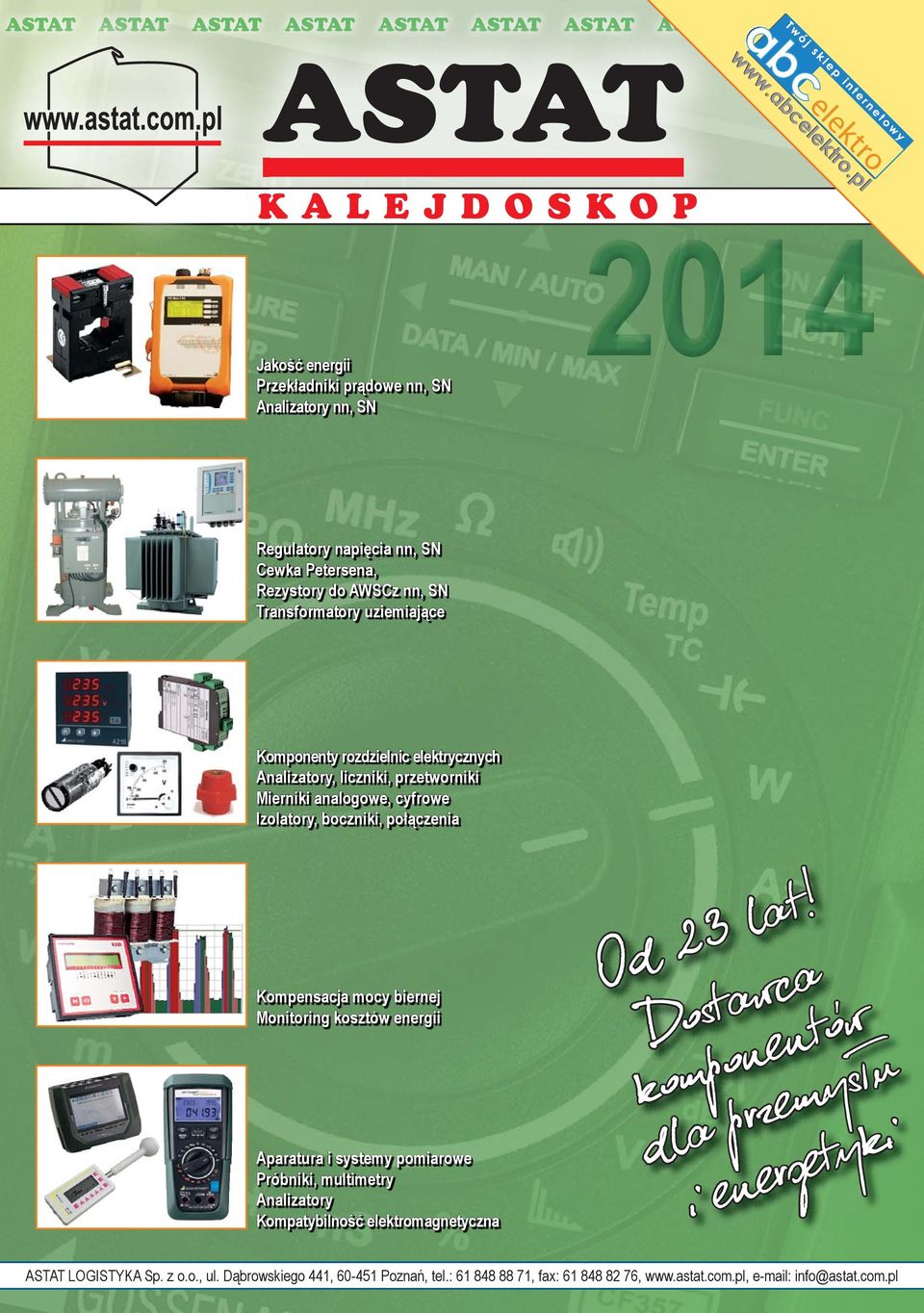

1 ASTAT AST AT ASTAT AST STAT ASTA TAT AST STAT ASTA TAT AST AT abc a elektro ASTAT ASTAT KALEJDOSKOP Jakość energii Przekładniki prądowe nn, SN Analizatory nn, SN Regulatory napięcia nn, SN Cewka Petersena, Rezystory do AWSCz nn, SN Transformatory uziemiające Komponenty rozdzielnic elektrycznych Analizatory, liczniki, przetworniki Mierniki analogowe, cyfrowe Izolatory, boczniki, połączenia Kompensacja mocy biernej Monitoring kosztów energii Aparatura i systemy pomiarowe Próbniki, multimetry Analizatory Kompatybilność elektromagnetyczna Od 23 lat! Dostawca komponentów dla przemys³u i energetyki ASTAT LOGISTYKA Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

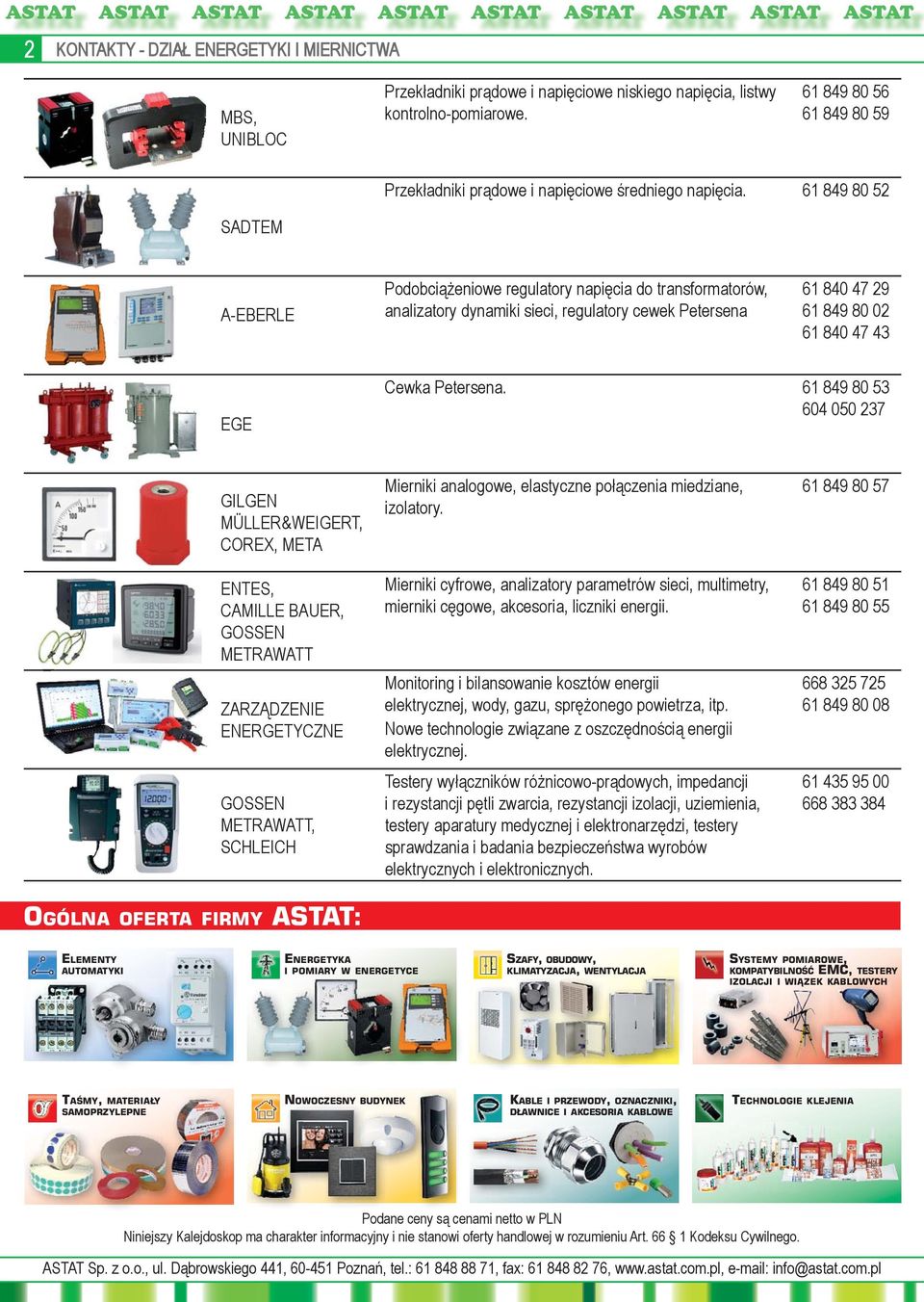

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy kontrolno-pomiarowe Przekładniki prądowe i napięciowe średniego napięcia SADTEM A-EBERLE Podobciążeniowe regulatory napięcia do transformatorów, analizatory dynamiki sieci, regulatory cewek Petersena EGE Cewka Petersena GILGEN MÜLLER&WEIGERT, COREX, META ENTES, CAMILLE BAUER, GOSSEN METRAWATT ZARZĄDZENIE ENERGETYCZNE GOSSEN METRAWATT, SCHLEICH OGÓLNA OFERTA FIRMY ASTAT: Mierniki analogowe, elastyczne połączenia miedziane, izolatory. Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej. Testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych ELEMENTY AUTOMATYKI ENERGETYKA I POMIARY W ENERGETYCE SZAFY, OBUDOWY, KLIMATYZACJA, WENTYLACJA, SYSTEMY POMIAROWE, KOMPATYBILNOŚĆ EMC, TESTERY IZOLACJI I WIĄZEK KABLOWYCH TAŚMY, MATERIAŁY SAMOPRZYLEPNE NOWOCZESNY BUDYNEK KABLE I PRZEWODY, OZNACZNIKI, DŁAWNICE I AKCESORIA KABLOWE TECHNOLOGIE KLEJENIA Podane ceny są cenami netto w PLN Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego.

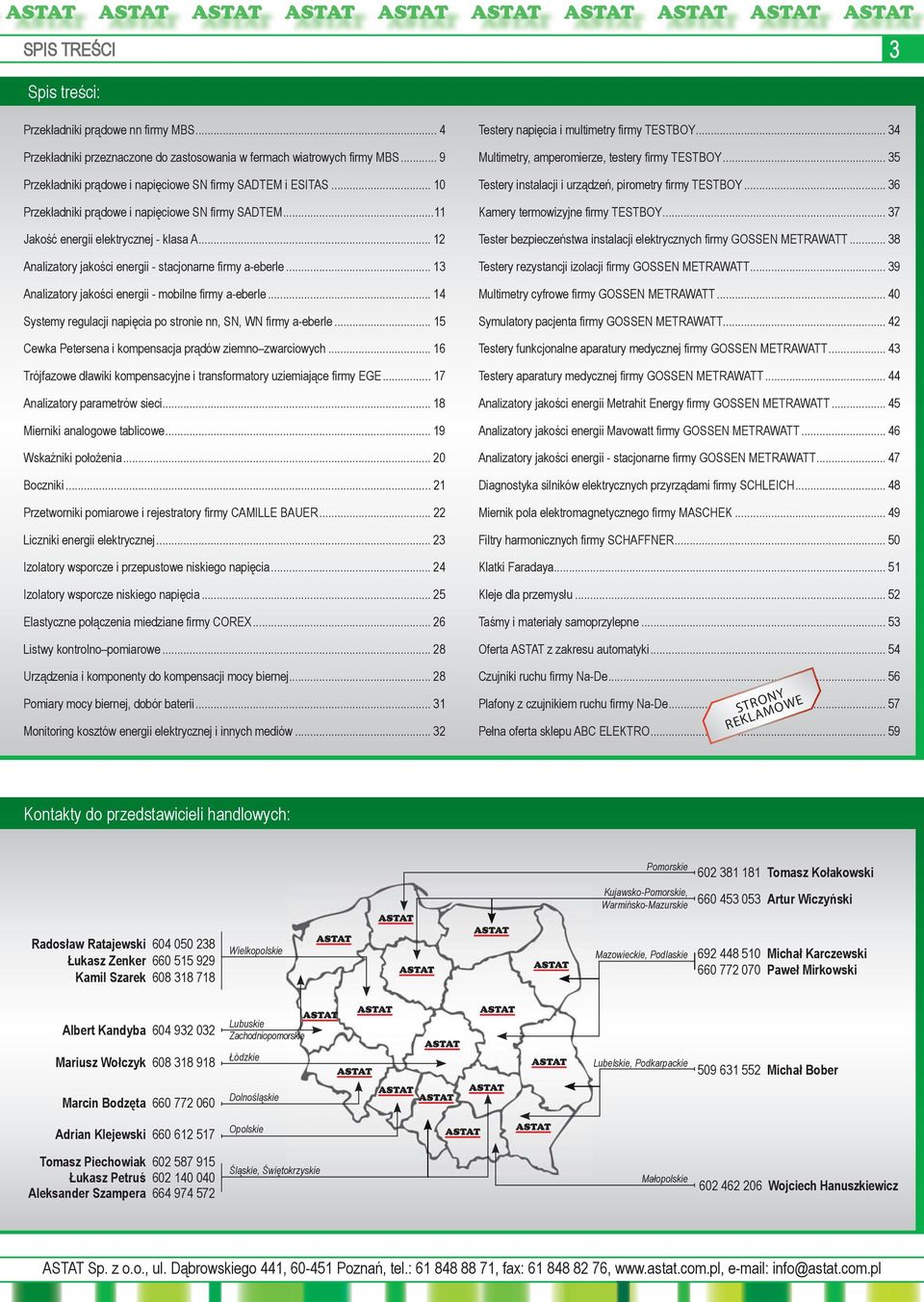

3 SPIS TREŚCI Spis treści: 3 Przekładniki prądowe nn firmy MBS... 4 Przekładniki przeznaczone do zastosowania w fermach wiatrowych firmy MBS... 9 Przekładniki prądowe i napięciowe SN firmy SADTEM i ESITAS Przekładniki prądowe i napięciowe SN firmy SADTEM...11 Jakość energii elektrycznej - klasa A Analizatory jakości energii - stacjonarne firmy a-eberle Analizatory jakości energii - mobilne firmy a-eberle Systemy regulacji napięcia po stronie nn, SN, WN firmy a-eberle Cewka Petersena i kompensacja prądów ziemno zwarciowych Trójfazowe dławiki kompensacyjne i transformatory uziemiające firmy EGE Analizatory parametrów sieci Mierniki analogowe tablicowe Wskaźniki położenia Boczniki Przetworniki pomiarowe i rejestratory firmy CAMILLE BAUER Liczniki energii elektrycznej Izolatory wsporcze i przepustowe niskiego napięcia Izolatory wsporcze niskiego napięcia Elastyczne połączenia miedziane firmy COREX Listwy kontrolno pomiarowe Urządzenia i komponenty do kompensacji mocy biernej Pomiary mocy biernej, dobór baterii Monitoring kosztów energii elektrycznej i innych mediów Testery napięcia i multimetry firmy TESTBOY Multimetry, amperomierze, testery firmy TESTBOY Testery instalacji i urządzeń, pirometry firmy TESTBOY Kamery termowizyjne firmy TESTBOY Tester bezpieczeństwa instalacji elektrycznych firmy GOSSEN METRAWATT Testery rezystancji izolacji firmy GOSSEN METRAWATT Multimetry cyfrowe firmy GOSSEN METRAWATT Symulatory pacjenta firmy GOSSEN METRAWATT Testery funkcjonalne aparatury medycznej firmy GOSSEN METRAWATT Testery aparatury medycznej firmy GOSSEN METRAWATT Analizatory jakości energii Metrahit Energy firmy GOSSEN METRAWATT Analizatory jakości energii Mavowatt firmy GOSSEN METRAWATT Analizatory jakości energii - stacjonarne firmy GOSSEN METRAWATT Diagnostyka silników elektrycznych przyrządami firmy SCHLEICH Miernik pola elektromagnetycznego firmy MASCHEK Filtry harmonicznych firmy SCHAFFNER Klatki Faradaya Kleje dla przemysłu Taśmy i materiały samoprzylepne Oferta ASTAT z zakresu automatyki Czujniki ruchu firmy Na-De Plafony z czujnikiem ruchu firmy Na-De STRONY REKLAMOWE Pełna oferta sklepu ABC ELEKTRO Kontakty do przedstawicieli handlowych: Pomorskie Kujawsko-Pomorskie, Warmińsko-Mazurskie Tomasz Kołakowski Artur Wiczyński Radosław Ratajewski Łukasz Zenker Kamil Szarek Wielkopolskie Mazowieckie, Podlaskie Michał Karczewski Paweł Mirkowski Albert Kandyba Lubuskie Zachodniopomorskie Mariusz Wołczyk Łódzkie Lubelskie, Podkarpackie Michał Bober Marcin Bodzęta Dolnośląskie Adrian Klejewski Opolskie Tomasz Piechowiak Łukasz Petruś Aleksander Szampera Śląskie, Świętokrzyskie Małopolskie Wojciech Hanuszkiewicz

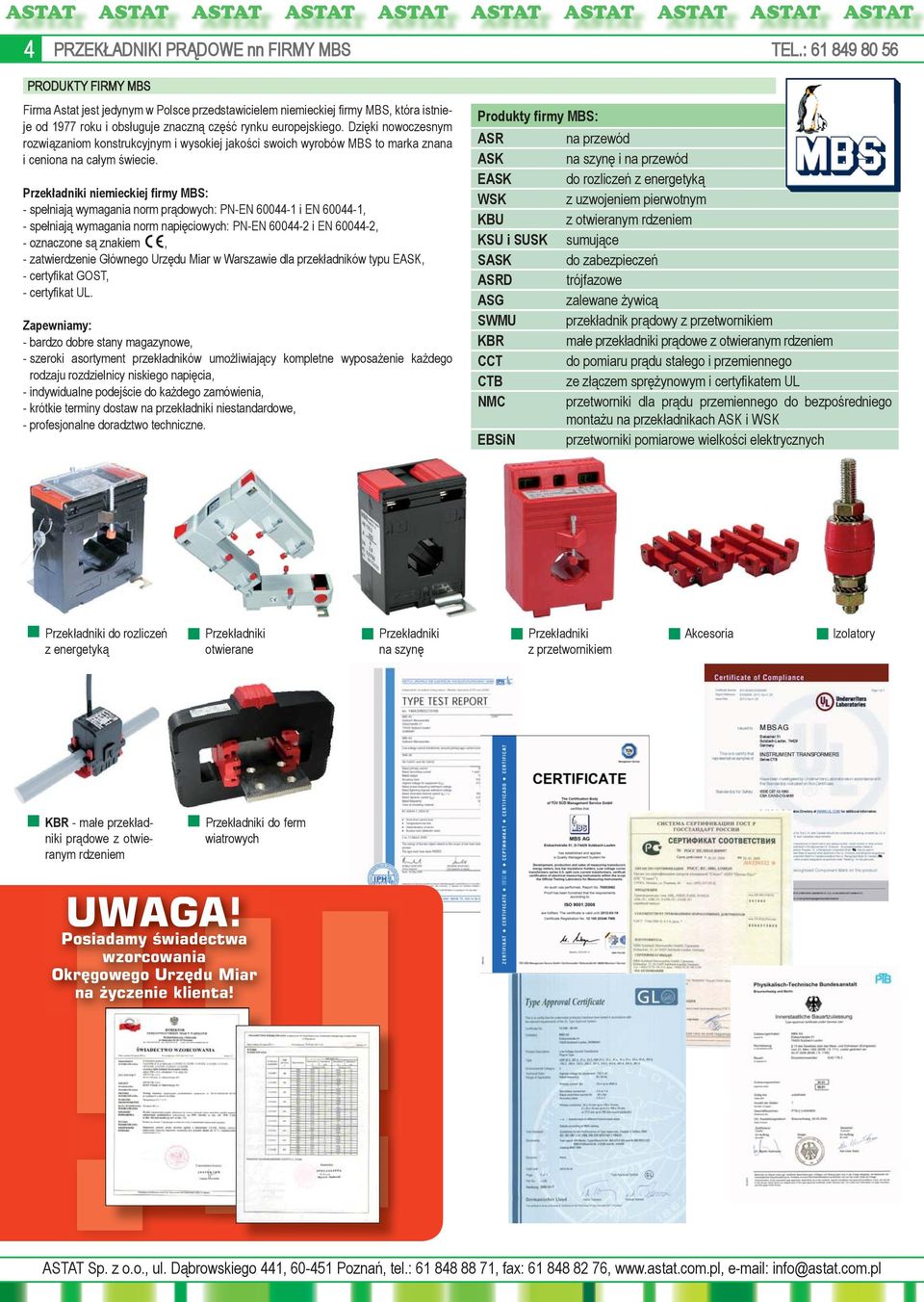

4 4 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRODUKTY FIRMY MBS Firma Astat jest jedynym w Polsce przedstawicielem niemieckiej firmy MBS, która istnieje od 1977 roku i obsługuje znaczną część rynku europejskiego. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym i wysokiej jakości swoich wyrobów MBS to marka znana i ceniona na całym świecie. Przekładniki niemieckiej firmy MBS: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych: PN-EN i EN , - oznaczone są znakiem, - zatwierdzenie Głównego Urzędu Miar w Warszawie dla przekładników typu EASK, - certyfikat GOST, - certyfikat UL. Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - krótkie terminy dostaw na przekładniki niestandardowe, - profesjonalne doradztwo techniczne. Produkty firmy MBS: ASR na przewód ASK na szynę i na przewód EASK do rozliczeń z energetyką WSK z uzwojeniem pierwotnym KBU z otwieranym rdzeniem KSU i SUSK sumujące SASK do zabezpieczeń ASRD trójfazowe ASG zalewane żywicą SWMU przekładnik prądowy z przetwornikiem KBR małe przekładniki prądowe z otwieranym rdzeniem CCT do pomiaru prądu stałego i przemiennego CTB ze złączem sprężynowym i certyfikatem UL NMC przetworniki dla prądu przemiennego do bezpośredniego montażu na przekładnikach ASK i WSK EBSiN przetworniki pomiarowe wielkości elektrycznych Przekładniki do rozliczeń z energetyką Przekładniki otwierane Przekładniki na szynę Przekładniki z przetwornikiem Akcesoria Izolatory KBR - małe przekładniki prądowe z otwieranym rdzeniem Przekładniki do ferm wiatrowych UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

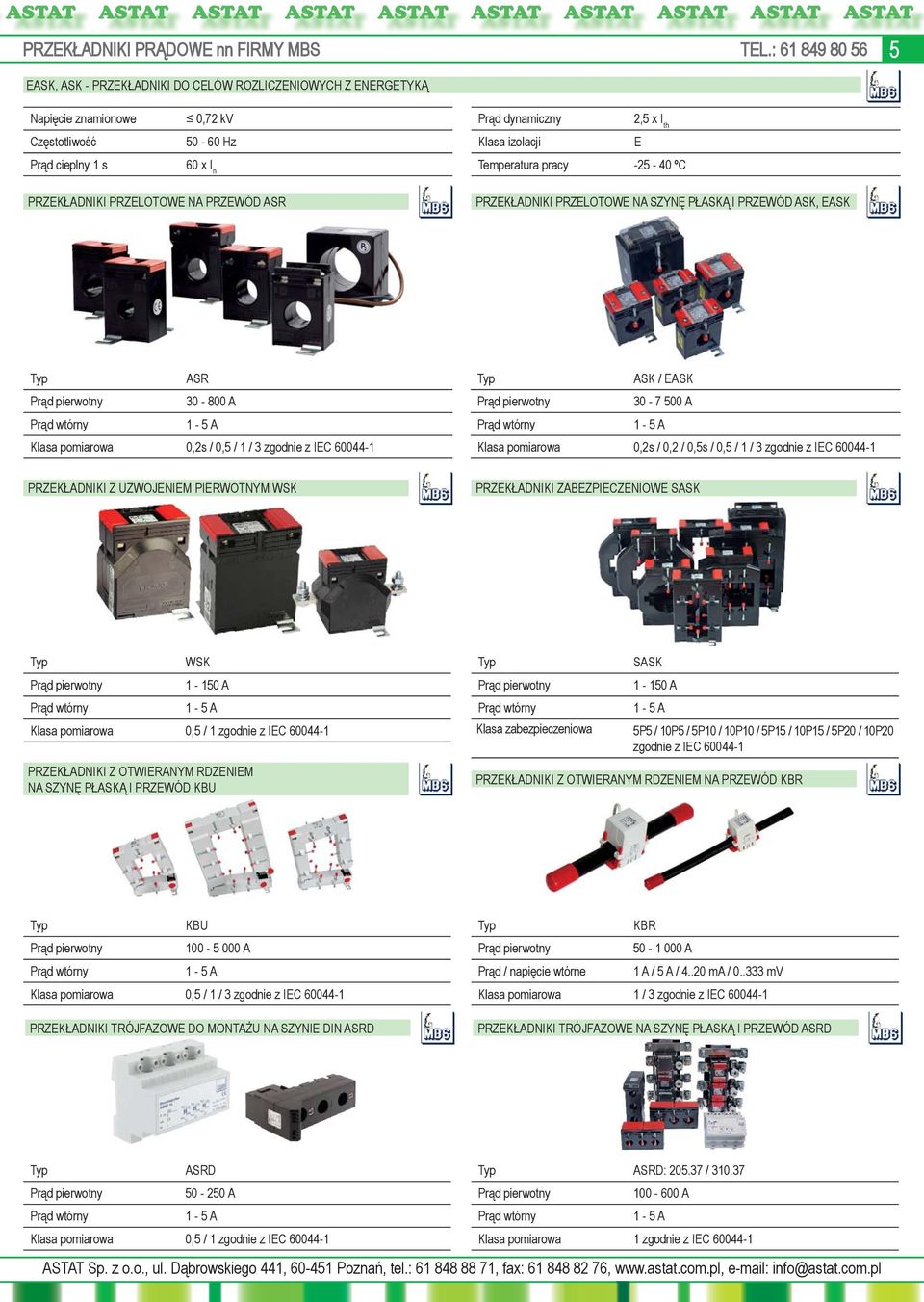

5 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: EASK, ASK - PRZEKŁADNIKI DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ Napięcie znamionowe Częstotliwość Prąd cieplny 1 s 0,72 kv Hz 60 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC PRZEKŁADNIKI PRZELOTOWE NA PRZEWÓD ASR PRZEKŁADNIKI PRZELOTOWE NA SZYNĘ PŁASKĄ I PRZEWÓD ASK, EASK Typ Prąd pierwotny Prąd wtórny ASR A 1-5 A Klasa pomiarowa 0,2s / 0,5 / 1 / 3 zgodnie z IEC Typ ASK / EASK Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,2s / 0,2 / 0,5s / 0,5 / 1 / 3 zgodnie z IEC PRZEKŁADNIKI Z UZWOJENIEM PIERWOTNYM WSK PRZEKŁADNIKI ZABEZPIECZENIOWE SASK Typ WSK Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 zgodnie z IEC Typ Prąd pierwotny Prąd wtórny Klasa zabezpieczeniowa SASK A 1-5 A 5P5 / 10P5 / 5P10 / 10P10 / 5P15 / 10P15 / 5P20 / 10P20 zgodnie z IEC PRZEKŁADNIKI Z OTWIERANYM RDZENIEM NA SZYNĘ PŁASKĄ I PRZEWÓD KBU PRZEKŁADNIKI Z OTWIERANYM RDZENIEM NA PRZEWÓD KBR Typ KBU Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 / 3 zgodnie z IEC PRZEKŁADNIKI TRÓJFAZOWE DO MONTAŻU NA SZYNIE DIN ASRD Typ KBR Prąd pierwotny A Prąd / napięcie wtórne 1 A / 5 A / ma / mv Klasa pomiarowa 1 / 3 zgodnie z IEC PRZEKŁADNIKI TRÓJFAZOWE NA SZYNĘ PŁASKĄ I PRZEWÓD ASRD Typ ASRD Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 zgodnie z IEC Typ ASRD: / Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 1 zgodnie z IEC

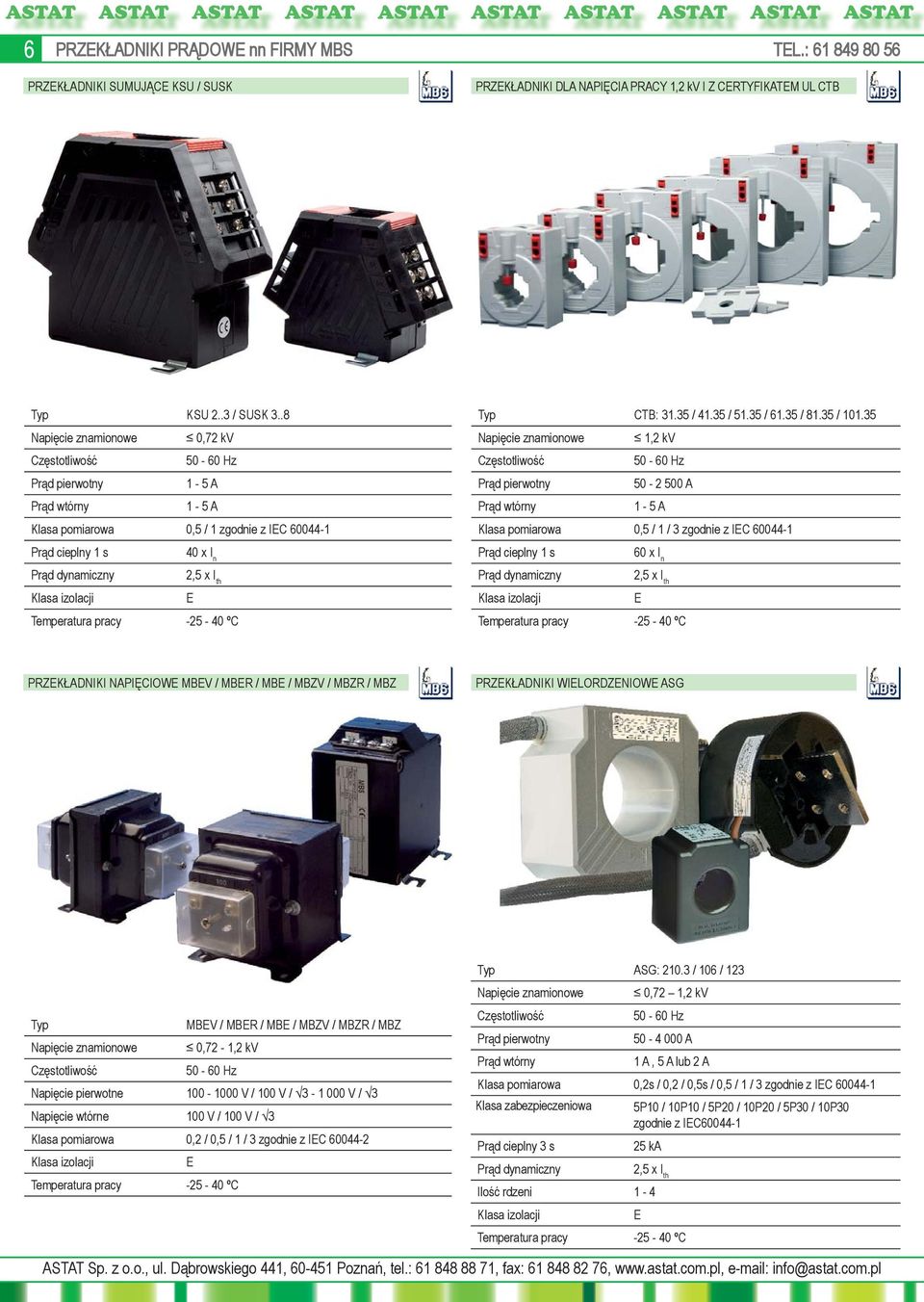

6 6 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRZEKŁADNIKI SUMUJĄCE KSU / SUSK PRZEKŁADNIKI DLA NAPIĘCIA PRACY 1,2 kv I Z CERTYFIKATEM UL CTB Typ KSU 2..3 / SUSK 3..8 Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny 1-5 A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 zgodnie z IEC Prąd cieplny 1 s 40 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC Typ CTB: / / / / / Napięcie znamionowe 1,2 kv Częstotliwość Hz Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 / 3 zgodnie z IEC Prąd cieplny 1 s 60 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC PRZEKŁADNIKI NAPIĘCIOWE MBEV / MBER / MBE / MBZV / MBZR / MBZ PRZEKŁADNIKI WIELORDZENIOWE ASG Typ ASG: / 106 / 123 Typ MBEV / MBER / MBE / MBZV / MBZR / MBZ Napięcie znamionowe 0,72-1,2 kv Częstotliwość Hz Napięcie pierwotne V / 100 V / V / 3 Napięcie wtórne 100 V / 100 V / 3 Klasa pomiarowa 0,2 / 0,5 / 1 / 3 zgodnie z IEC Klasa izolacji E Temperatura pracy ºC Napięcie znamionowe 0,72 1,2 kv Częstotliwość Hz Prąd pierwotny A Prąd wtórny 1 A, 5 A lub 2 A Klasa pomiarowa 0,2s / 0,2 / 0,5s / 0,5 / 1 / 3 zgodnie z IEC Klasa zabezpieczeniowa 5P10 / 10P10 / 5P20 / 10P20 / 5P30 / 10P30 zgodnie z IEC Prąd cieplny 3 s 25 ka Prąd dynamiczny 2,5 x I th Ilość rdzeni 1-4 Klasa izolacji E Temperatura pracy ºC

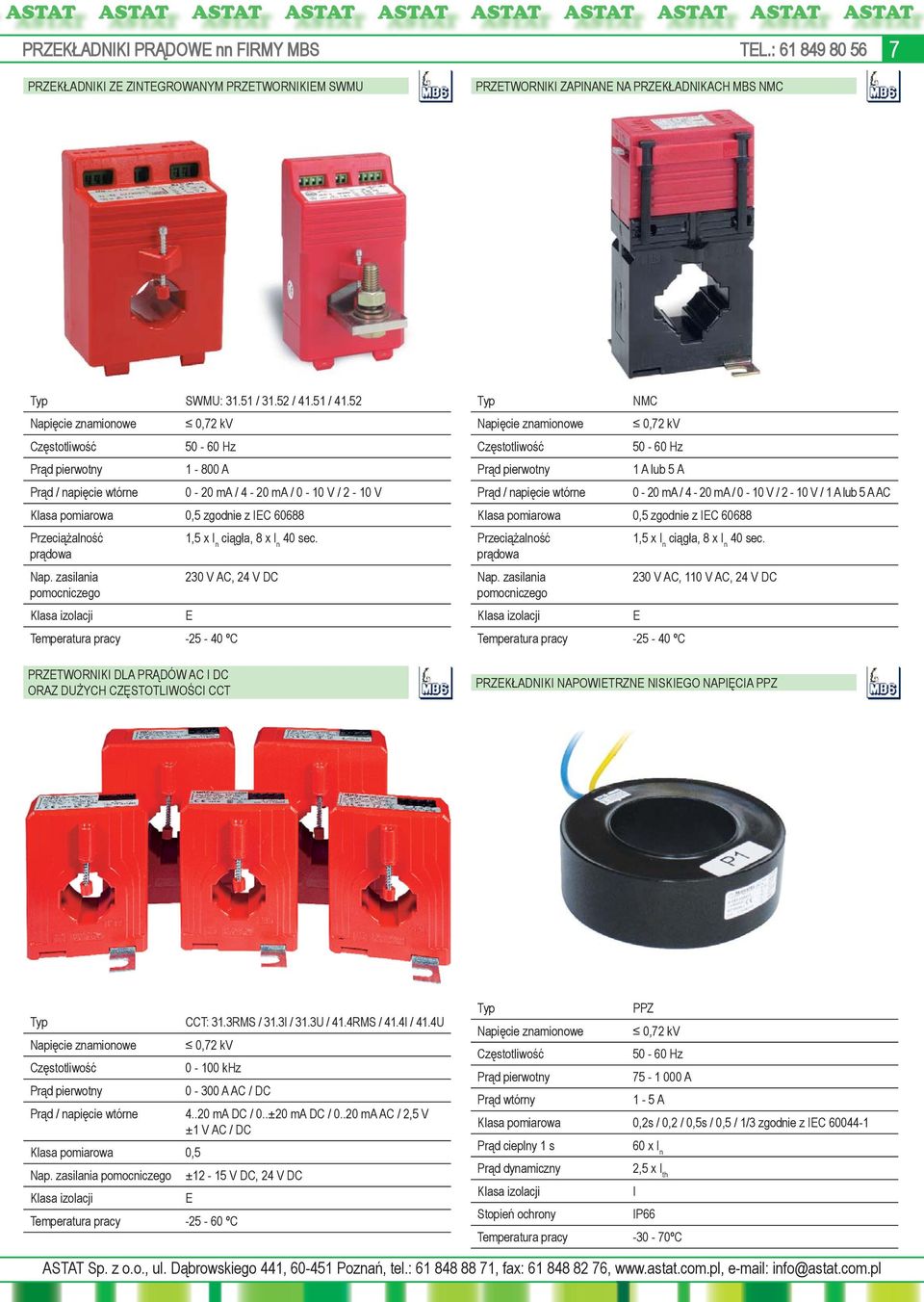

7 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRZEKŁADNIKI ZE ZINTEGROWANYM PRZETWORNIKIEM SWMU PRZETWORNIKI ZAPINANE NA PRZEKŁADNIKACH MBS NMC Typ SWMU: / / / Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny A Prąd / napięcie wtórne 0-20 ma / 4-20 ma / 0-10 V / 2-10 V Klasa pomiarowa 0,5 zgodnie z IEC Przeciążalność 1,5 x I n ciągła, 8 x I n 40 sec. prądowa Nap. zasilania 230 V AC, 24 V DC pomocniczego Klasa izolacji E Temperatura pracy ºC Typ NMC Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny 1 A lub 5 A Prąd / napięcie wtórne 0-20 ma / 4-20 ma / 0-10 V / 2-10 V / 1 A lub 5 A AC Klasa pomiarowa 0,5 zgodnie z IEC Przeciążalność 1,5 x I n ciągła, 8 x I n 40 sec. prądowa Nap. zasilania 230 V AC, 110 V AC, 24 V DC pomocniczego Klasa izolacji E Temperatura pracy ºC PRZETWORNIKI DLA PRĄDÓW AC I DC ORAZ DUŻYCH CZĘSTOTLIWOŚCI CCT PRZEKŁADNIKI NAPOWIETRZNE NISKIEGO NAPIĘCIA PPZ Typ CCT: 31.3RMS / 31.3I / 31.3U / 41.4RMS / 41.4I / 41.4U Napięcie znamionowe 0,72 kv Częstotliwość khz Prąd pierwotny A AC / DC Prąd / napięcie wtórne ma DC / 0..±20 ma DC / ma AC / 2,5 V ±1 V AC / DC Klasa pomiarowa 0,5 Nap. zasilania pomocniczego ±12-15 V DC, 24 V DC Klasa izolacji E Temperatura pracy ºC Typ PPZ Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,2s / 0,2 / 0,5s / 0,5 / 1/3 zgodnie z IEC Prąd cieplny 1 s 60 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji I Stopień ochrony IP66 Temperatura pracy ºC

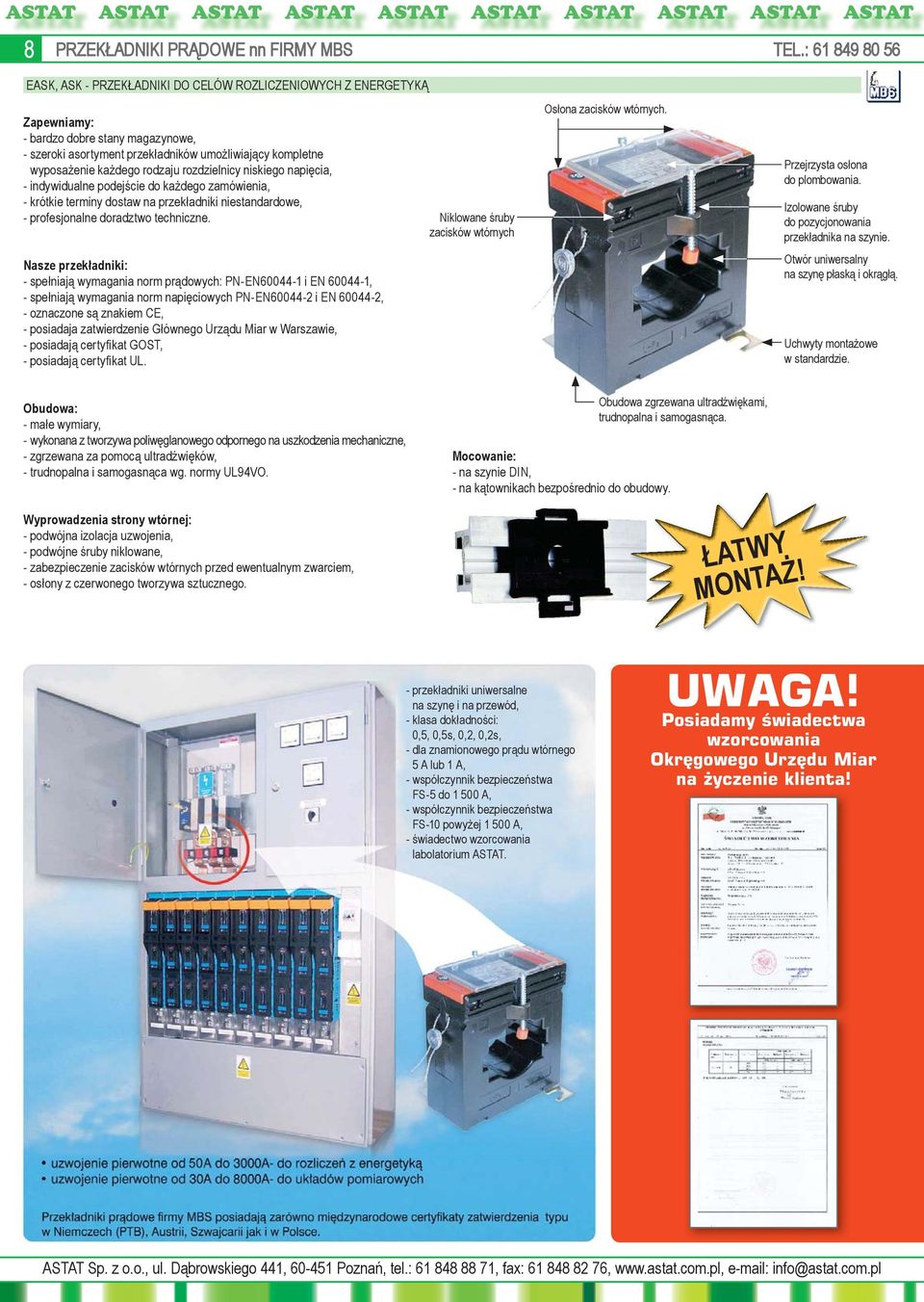

8 8 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: EASK, ASK - PRZEKŁADNIKI DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - krótkie terminy dostaw na przekładniki niestandardowe, - profesjonalne doradztwo techniczne. Niklowane śruby zacisków wtórnych Osłona zacisków wtórnych. Przejrzysta osłona do plombowania. Izolowane śruby do pozycjonowania przekładnika na szynie. Nasze przekładniki: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych PN-EN i EN , - oznaczone są znakiem CE, - posiadaja zatwierdzenie Głównego Urządu Miar w Warszawie, - posiadają certyfikat GOST, - posiadają certyfikat UL. Otwór uniwersalny na szynę płaską i okrągłą. Uchwyty montażowe w standardzie. Obudowa: - małe wymiary, - wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, - zgrzewana za pomocą ultradźwięków, - trudnopalna i samogasnąca wg. normy UL94VO. Mocowanie: - na szynie DIN, - na kątownikach bezpośrednio do obudowy. Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasnąca. Wyprowadzenia strony wtórnej: - podwójna izolacja uzwojenia, - podwójne śruby niklowane, - zabezpieczenie zacisków wtórnych przed ewentualnym zwarciem, - osłony z czerwonego tworzywa sztucznego. ŁATWY MONTAŻ! - przekładniki uniwersalne na szynę i na przewód, - klasa dokładności: 0,5, 0,5s, 0,2, 0,2s, - dla znamionowego prądu wtórnego 5 A lub 1 A, - współczynnik bezpieczeństwa FS-5 do A, - współczynnik bezpieczeństwa FS-10 powyżej A, - świadectwo wzorcowania labolatorium ASTAT. UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

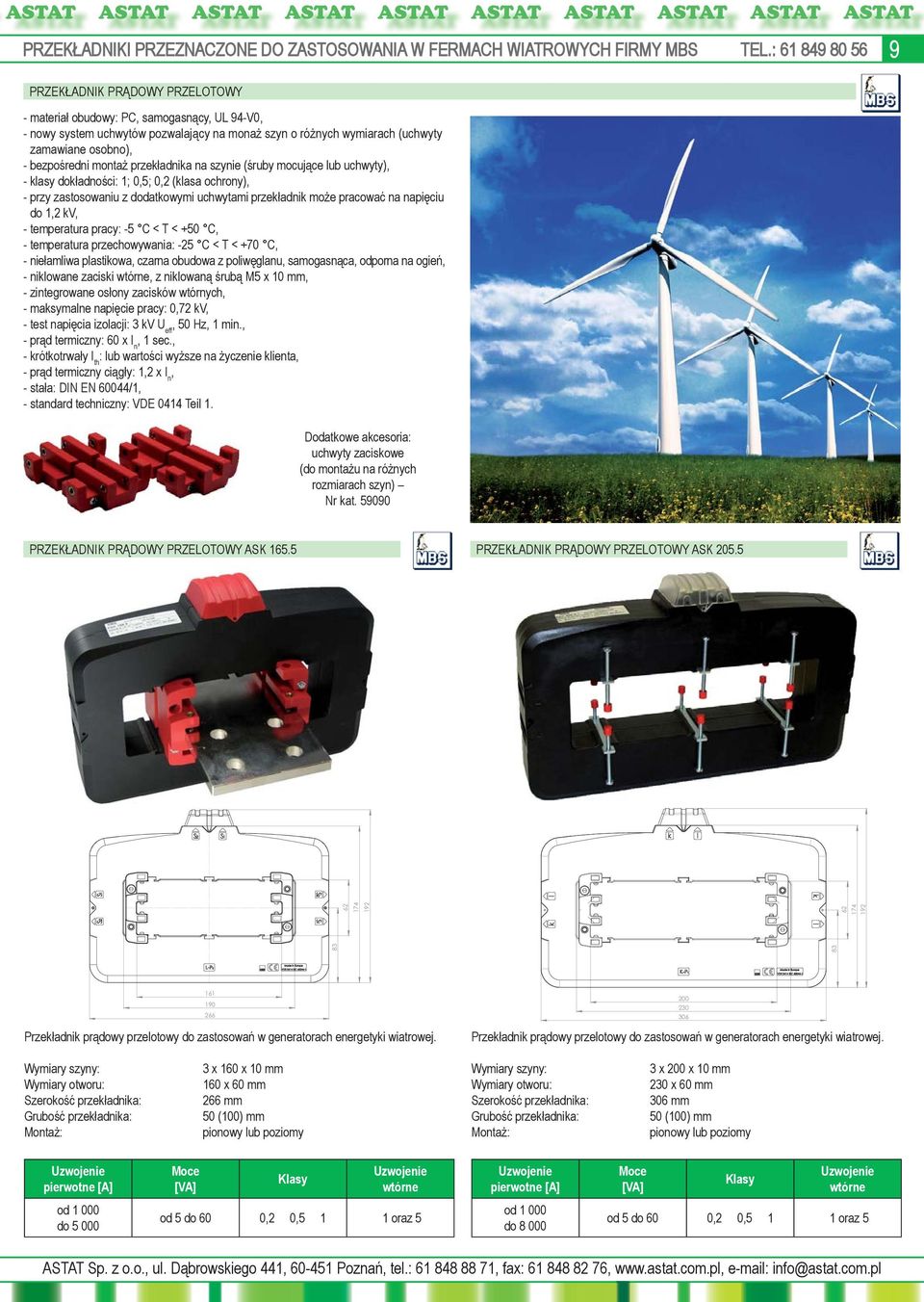

9 PRZEKŁADNIKI PRZEZNACZONE DO ZASTOSOWANIA W FERMACH WIATROWYCH FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY PRZELOTOWY - materiał obudowy: PC, samogasnący, UL 94-V0, - nowy system uchwytów pozwalający na monaż szyn o różnych wymiarach (uchwyty zamawiane osobno), - bezpośredni montaż przekładnika na szynie (śruby mocujące lub uchwyty), - klasy dokładności: 1; 0,5; 0,2 (klasa ochrony), - przy zastosowaniu z dodatkowymi uchwytami przekładnik może pracować na napięciu do 1,2 kv, - temperatura pracy: -5 C < T < +50 C, - temperatura przechowywania: -25 C < T < +70 C, - niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne, z niklowaną śrubą M5 x 10 mm, - zintegrowane osłony zacisków wtórnych, - maksymalne napięcie pracy: 0,72 kv, - test napięcia izolacji: 3 kv U eff, 50 Hz, 1 min., - prąd termiczny: 60 x I n, 1 sec., - krótkotrwały I th : lub wartości wyższe na życzenie klienta, - prąd termiczny ciągły: 1,2 x I n, - stała: DIN EN 60044/1, - standard techniczny: VDE 0414 Teil 1. Dodatkowe akcesoria: uchwyty zaciskowe (do montażu na różnych rozmiarach szyn) Nr kat PRZEKŁADNIK PRĄDOWY PRZELOTOWY ASK PRZEKŁADNIK PRĄDOWY PRZELOTOWY ASK Przekładnik prądowy przelotowy do zastosowań w generatorach energetyki wiatrowej. Przekładnik prądowy przelotowy do zastosowań w generatorach energetyki wiatrowej Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: 3 x 160 x 10 mm 160 x 60 mm 266 mm 50 (100) mm pionowy lub poziomy Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: 3 x 200 x 10 mm 230 x 60 mm 306 mm 50 (100) mm pionowy lub poziomy Uzwojenie pierwotne [A] Moce [VA] Klasy Uzwojenie wtórne Uzwojenie pierwotne [A] Moce [VA] Klasy Uzwojenie wtórne od do od 5 do 60 0,2 0,5 1 1 oraz 5 od do od 5 do 60 0,2 0,5 1 1 oraz 5

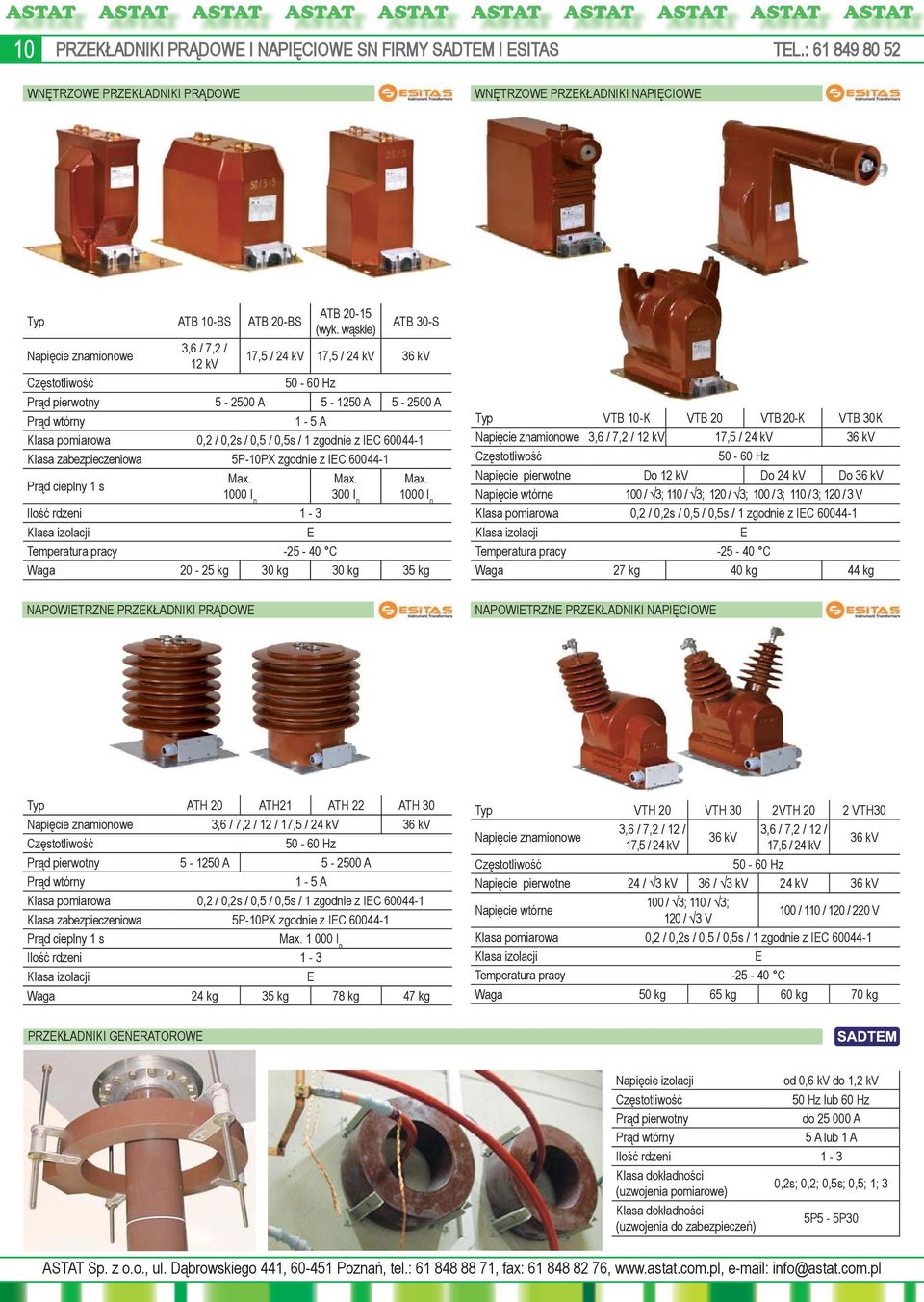

10 10 PRZEKŁADNIKI PRĄDOWE I NAPIĘCIOWE SN FIRMY SADTEM I ESITAS TEL.: WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE WNĘTRZOWE PRZEKŁADNIKI NAPIĘCIOWE Typ ATB 10-BS ATB 20-BS ATB (wyk. wąskie) ATB 30-S Napięcie znamionowe 3,6 / 7,2 / 12 kv 17,5 / 24 kv 17,5 / 24 kv 36 kv Częstotliwość Hz Prąd pierwotny A A A Prąd wtórny 1-5 A Klasa pomiarowa 0,2 / 0,2s / 0,5 / 0,5s / 1 zgodnie z IEC Klasa zabezpieczeniowa 5P-10PX zgodnie z IEC Prąd cieplny 1 s Max. Max. Max I n 300 I n 1000 I n Ilość rdzeni 1-3 Klasa izolacji E Temperatura pracy C Waga kg 30 kg 30 kg 35 kg Typ VTB 10-K VTB 20 VTB 20-K VTB 30K Napięcie znamionowe 3,6 / 7,2 / 12 kv 17,5 / 24 kv 36 kv Częstotliwość Hz Napięcie pierwotne Do 12 kv Do 24 kv Do 36 kv Napięcie wtórne 100 / 3; 110 / 3; 120 / 3; 100 / 3; 110 / 3; 120 / 3 V Klasa pomiarowa 0,2 / 0,2s / 0,5 / 0,5s / 1 zgodnie z IEC Klasa izolacji E Temperatura pracy C Waga 27 kg 40 kg 44 kg NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE Typ ATH 20 ATH21 ATH 22 ATH 30 Napięcie znamionowe 3,6 / 7,2 / 12 / 17,5 / 24 kv 36 kv Częstotliwość Hz Prąd pierwotny A A Prąd wtórny 1-5 A Klasa pomiarowa 0,2 / 0,2s / 0,5 / 0,5s / 1 zgodnie z IEC Klasa zabezpieczeniowa 5P-10PX zgodnie z IEC Prąd cieplny 1 s Max I n Ilość rdzeni 1-3 Klasa izolacji E Waga 24 kg 35 kg 78 kg 47 kg Typ VTH 20 VTH 30 2VTH 20 2 VTH30 Napięcie znamionowe 3,6 / 7,2 / 12 / 17,5 / 24 kv 3,6 / 7,2 / 12 / 36 kv 17,5 / 24 kv Hz 36 kv Częstotliwość Napięcie pierwotne 24 / 3 kv 36 / 3 kv 24 kv 36 kv Napięcie wtórne 100 / 3; 110 / 3; 120 / 3 V 100 / 110 / 120 / 220 V Klasa pomiarowa 0,2 / 0,2s / 0,5 / 0,5s / 1 zgodnie z IEC Klasa izolacji E Temperatura pracy C Waga 50 kg 65 kg 60 kg 70 kg PRZEKŁADNIKI GENERATOROWE Napięcie izolacji od 0,6 kv do 1,2 kv Częstotliwość 50 Hz lub 60 Hz Prąd pierwotny do A Prąd wtórny 5 A lub 1 A Ilość rdzeni 1-3 Klasa dokładności (uzwojenia pomiarowe) 0,2s; 0,2; 0,5s; 0,5; 1; 3 Klasa dokładności (uzwojenia do zabezpieczeń) 5P5-5P30

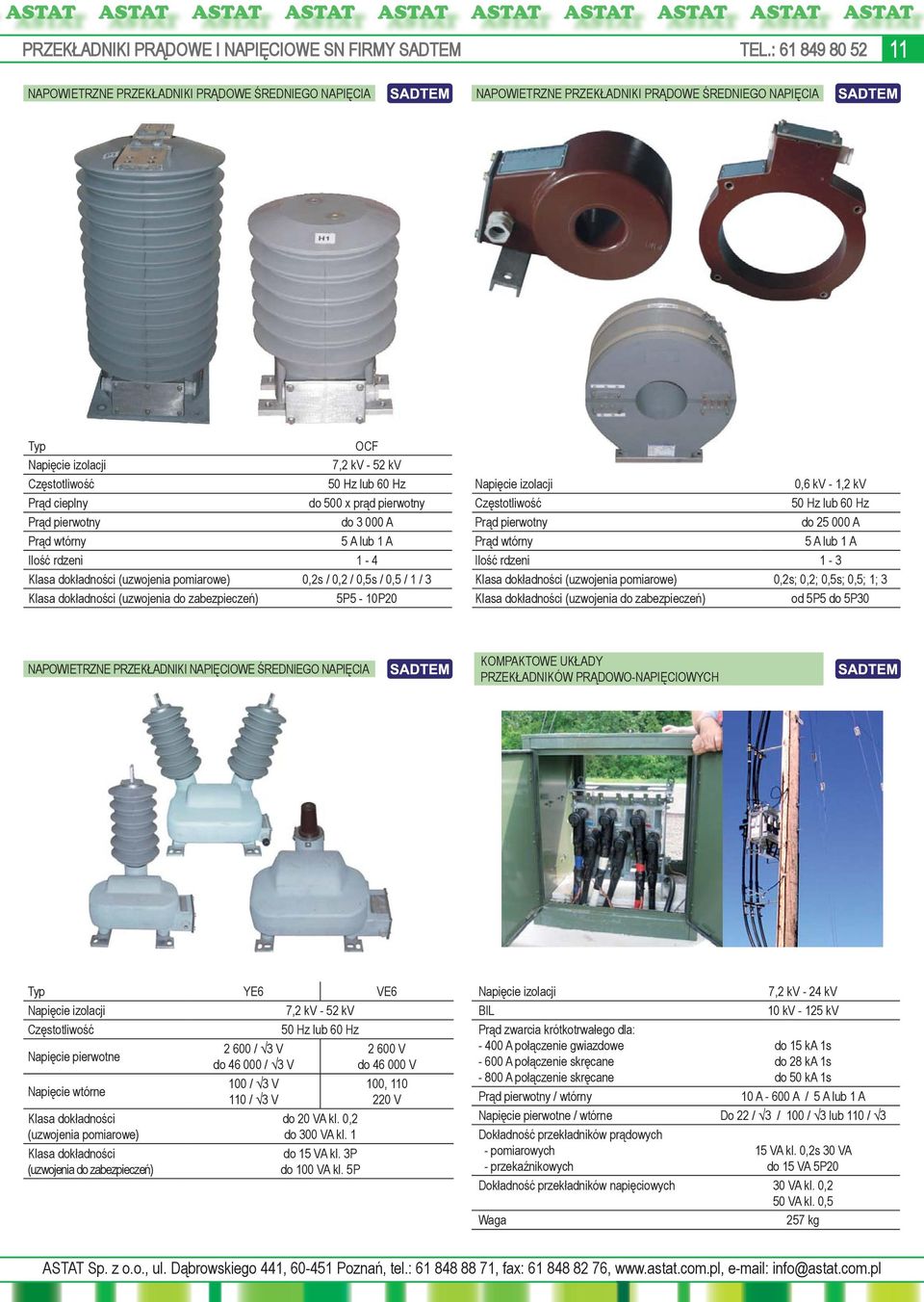

11 PRZEKŁADNIKI PRĄDOWE I NAPIĘCIOWE SN FIRMY SADTEM TEL.: NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA Typ OCF Napięcie izolacji 7,2 kv - 52 kv Częstotliwość 50 Hz lub 60 Hz Prąd cieplny do 500 x prąd pierwotny Prąd pierwotny do A Prąd wtórny 5 A lub 1 A Ilość rdzeni 1-4 Klasa dokładności (uzwojenia pomiarowe) 0,2s / 0,2 / 0,5s / 0,5 / 1 / 3 Klasa dokładności (uzwojenia do zabezpieczeń) 5P5-10P20 Napięcie izolacji 0,6 kv - 1,2 kv Częstotliwość 50 Hz lub 60 Hz Prąd pierwotny do A Prąd wtórny 5 A lub 1 A Ilość rdzeni 1-3 Klasa dokładności (uzwojenia pomiarowe) 0,2s; 0,2; 0,5s; 0,5; 1; 3 Klasa dokładności (uzwojenia do zabezpieczeń) od 5P5 do 5P30 NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE ŚREDNIEGO NAPIĘCIA KOMPAKTOWE UKŁADY PRZEKŁADNIKÓW PRĄDOWO-NAPIĘCIOWYCH Typ YE6 VE6 Napięcie izolacji 7,2 kv - 52 kv Częstotliwość 50 Hz lub 60 Hz Napięcie pierwotne Napięcie wtórne Klasa dokładności (uzwojenia pomiarowe) Klasa dokładno ści (uzwojenia do zabezpieczeń) / 3 V do / 3 V 100 / 3 V 110 / 3 V do 20 VA kl. 0,2 do 300 VA kl. 1 do 15 VA kl. 3P do 100 VA kl. 5P V do V 100, V Napięcie izolacji BIL Prąd zwarcia krótkotrwałego dla: A połączenie gwiazdowe A połączenie skręcane A połączenie skręcane Prąd pierwotny / wtórny Napięcie pierwotne / wtórne Dokładność przekładników prądowych - pomiarowych - przekaźnikowych 7,2 kv - 24 kv 10 kv kv do 15 ka 1s do 28 ka 1s do 50 ka 1s 10 A A / 5 A lub 1 A Do 22 / 3 / 100 / 3 lub 110 / 3 15 VA kl. 0,2s 30 VA do 15 VA 5P20 Dokładność przekładników napięciowych 30 VA kl. 0,2 50 VA kl. 0,5 Waga 257 kg

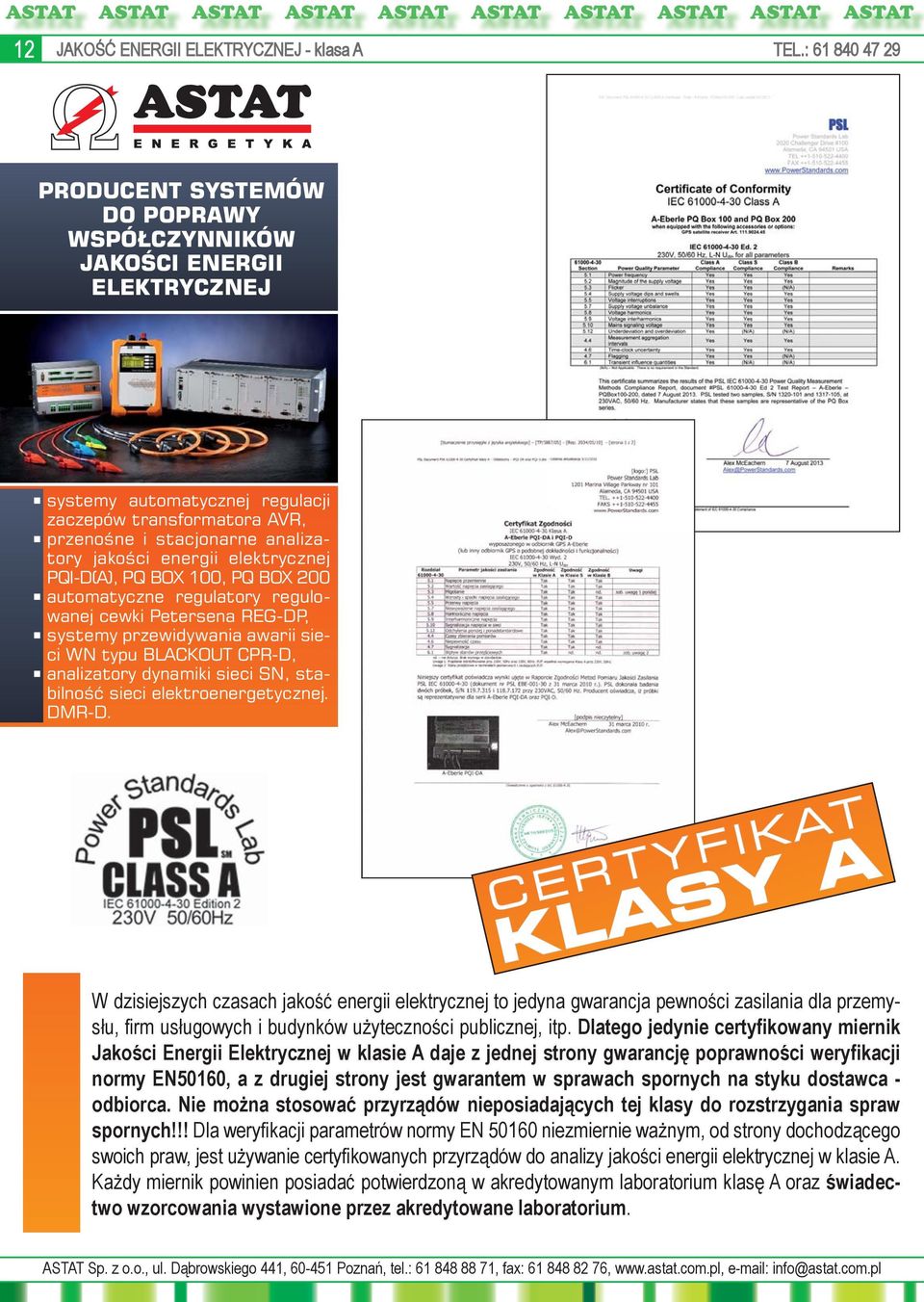

12 12 JAKOŚĆ ENERGII ELEKTRYCZNEJ - klasa A TEL.: PRODUCENT SYSTEMÓW DO POPRAWY WSPÓŁCZYNNIKÓW JAKOŚCI ENERGII ELEKTRYCZNEJ systemy automatycznej regulacji zaczepów transformatora AVR, przenośne i stacjonarne analizatory jakości energii elektrycznej PQI-D(A), PQ BOX 100, PQ BOX 200 automatyczne regulatory regulowanej cewki Petersena REG-DP, systemy przewidywania awarii sieci WN typu BLACKOUT CPR-D, analizatory dynamiki sieci SN, stabilność sieci elektroenergetycznej. DMR-D. CERTYFIKAT KLASY A W dzisiejszych czasach jakość energii elektrycznej to jedyna gwarancja pewności zasilania dla przemysłu, firm usługowych i budynków użyteczności publicznej, itp. Dlatego jedynie certyfikowany miernik Jakości Energii Elektrycznej w klasie A daje z jednej strony gwarancję poprawności weryfikacji normy EN50160, a z drugiej strony jest gwarantem w sprawach spornych na styku dostawca - odbiorca. Nie można stosować przyrządów nieposiadających tej klasy do rozstrzygania spraw spornych!!! Dla weryfikacji parametrów normy EN niezmiernie ważnym, od strony dochodzącego swoich praw, jest używanie certyfikowanych przyrządów do analizy jakości energii elektrycznej w klasie A. Każdy miernik powinien posiadać potwierdzoną w akredytowanym laboratorium klasę A oraz świadectwo wzorcowania wystawione przez akredytowane laboratorium.

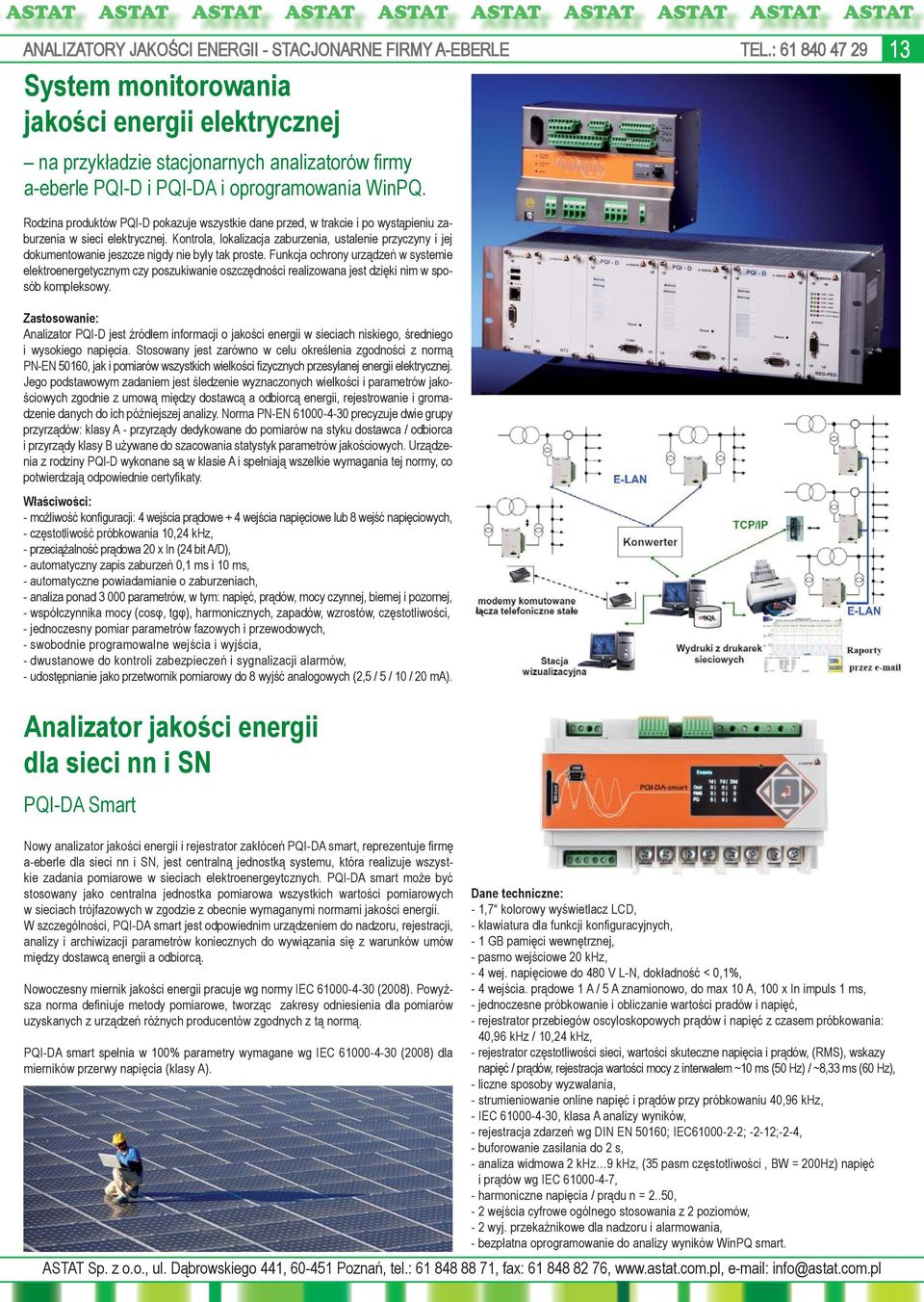

13 ANALIZATORY JAKOŚCI ENERGII - STACJONARNE FIRMY A-EBERLE TEL.: System monitorowania jakości energii elektrycznej 13 na przykładzie stacjonarnych analizatorów firmy a-eberle PQI-D i PQI-DA i oprogramowania WinPQ. Rodzina produktów PQI-D pokazuje wszystkie dane przed, w trakcie i po wystąpieniu zaburzenia w sieci elektrycznej. Kontrola, lokalizacja zaburzenia, ustalenie przyczyny i jej dokumentowanie jeszcze nigdy nie były tak proste. Funkcja ochrony urządzeń w systemie elektroenergetycznym czy poszukiwanie oszczędności realizowana jest dzięki nim w sposób kompleksowy. Zastosowanie: Analizator PQI-D jest źródłem informacji o jakości energii w sieciach niskiego, średniego i wysokiego napięcia. Stosowany jest zarówno w celu określenia zgodności z normą PN-EN 50160, jak i pomiarów wszystkich wielkości fizycznych przesyłanej energii elektrycznej. Jego podstawowym zadaniem jest śledzenie wyznaczonych wielkości i parametrów jakościowych zgodnie z umową między dostawcą a odbiorcą energii, rejestrowanie i gromadzenie danych do ich późniejszej analizy. Norma PN-EN precyzuje dwie grupy przyrządów: klasy A - przyrządy dedykowane do pomiarów na styku dostawca / odbiorca i przyrządy klasy B używane do szacowania statystyk parametrów jakościowych. Urządzenia z rodziny PQI-D wykonane są w klasie A i spełniają wszelkie wymagania tej normy, co potwierdzają odpowiednie certyfikaty. Właściwości: - możliwość konfiguracji: 4 wejścia prądowe + 4 wejścia napięciowe lub 8 wejść napięciowych, - częstotliwość próbkowania 10,24 khz, - przeciążalność prądowa 20 x In (24 bit A/D), - automatyczny zapis zaburzeń 0,1 ms i 10 ms, - automatyczne powiadamianie o zaburzeniach, - analiza ponad parametrów, w tym: napięć, prądów, mocy czynnej, biernej i pozornej, - współczynnika mocy (cosφ, tgφ), harmonicznych, zapadów, wzrostów, częstotliwości, - jednoczesny pomiar parametrów fazowych i przewodowych, - swobodnie programowalne wejścia i wyjścia, - dwustanowe do kontroli zabezpieczeń i sygnalizacji alarmów, - udostępnianie jako przetwornik pomiarowy do 8 wyjść analogowych (2,5 / 5 / 10 / 20 ma). Analizator jakości energii dla sieci nn i SN PQI-DA Smart Nowy analizator jakości energii i rejestrator zakłóceń PQI-DA smart, reprezentuje firmę a-eberle dla sieci nn i SN, jest centralną jednostką systemu, która realizuje wszystkie zadania pomiarowe w sieciach elektroenergeytcznych. PQI-DA smart może być stosowany jako centralna jednostka pomiarowa wszystkich wartości pomiarowych w sieciach trójfazowych w zgodzie z obecnie wymaganymi normami jakości energii. W szczególności, PQI-DA smart jest odpowiednim urządzeniem do nadzoru, rejestracji, analizy i archiwizacji parametrów koniecznych do wywiązania się z warunków umów między dostawcą energii a odbiorcą. Nowoczesny miernik jakości energii pracuje wg normy IEC (2008). Powyższa norma definiuje metody pomiarowe, tworząc zakresy odniesienia dla pomiarów uzyskanych z urządzeń różnych producentów zgodnych z tą normą. PQI-DA smart spełnia w 100% parametry wymagane wg IEC (2008) dla mierników przerwy napięcia (klasy A). Dane techniczne: - 1,7 kolorowy wyświetlacz LCD, - klawiatura dla funkcji konfiguracyjnych, - 1 GB pamięci wewnętrznej, - pasmo wejściowe 20 khz, - 4 wej. napięciowe do 480 V L-N, dokładność < 0,1%, - 4 wejścia. prądowe 1 A / 5 A znamionowo, do max 10 A, 100 x In impuls 1 ms, - jednoczesne próbkowanie i obliczanie wartości pradów i napięć, - rejestrator przebiegów oscyloskopowych prądów i napięć z czasem próbkowania: 40,96 khz / 10,24 khz, - rejestrator częstotliwości sieci, wartości skuteczne napięcia i prądów, (RMS), wskazy napięć / prądów, rejestracja wartości mocy z interwałem ~10 ms (50 Hz) / ~8,33 ms (60 Hz), - liczne sposoby wyzwalania, - strumieniowanie online napięć i prądów przy próbkowaniu 40,96 khz, - IEC , klasa A analizy wyników, - rejestracja zdarzeń wg DIN EN 50160; IEC ; -2-12;-2-4, - buforowanie zasilania do 2 s, - analiza widmowa 2 khz 9 khz, (35 pasm częstotliwości, BW = 200Hz) napięć i prądów wg IEC , - harmoniczne napięcia / prądu n = 2..50, - 2 wejścia cyfrowe ogólnego stosowania z 2 poziomów, - 2 wyj. przekaźnikowe dla nadzoru i alarmowania, - bezpłatna oprogramowanie do analizy wyników WinPQ smart.

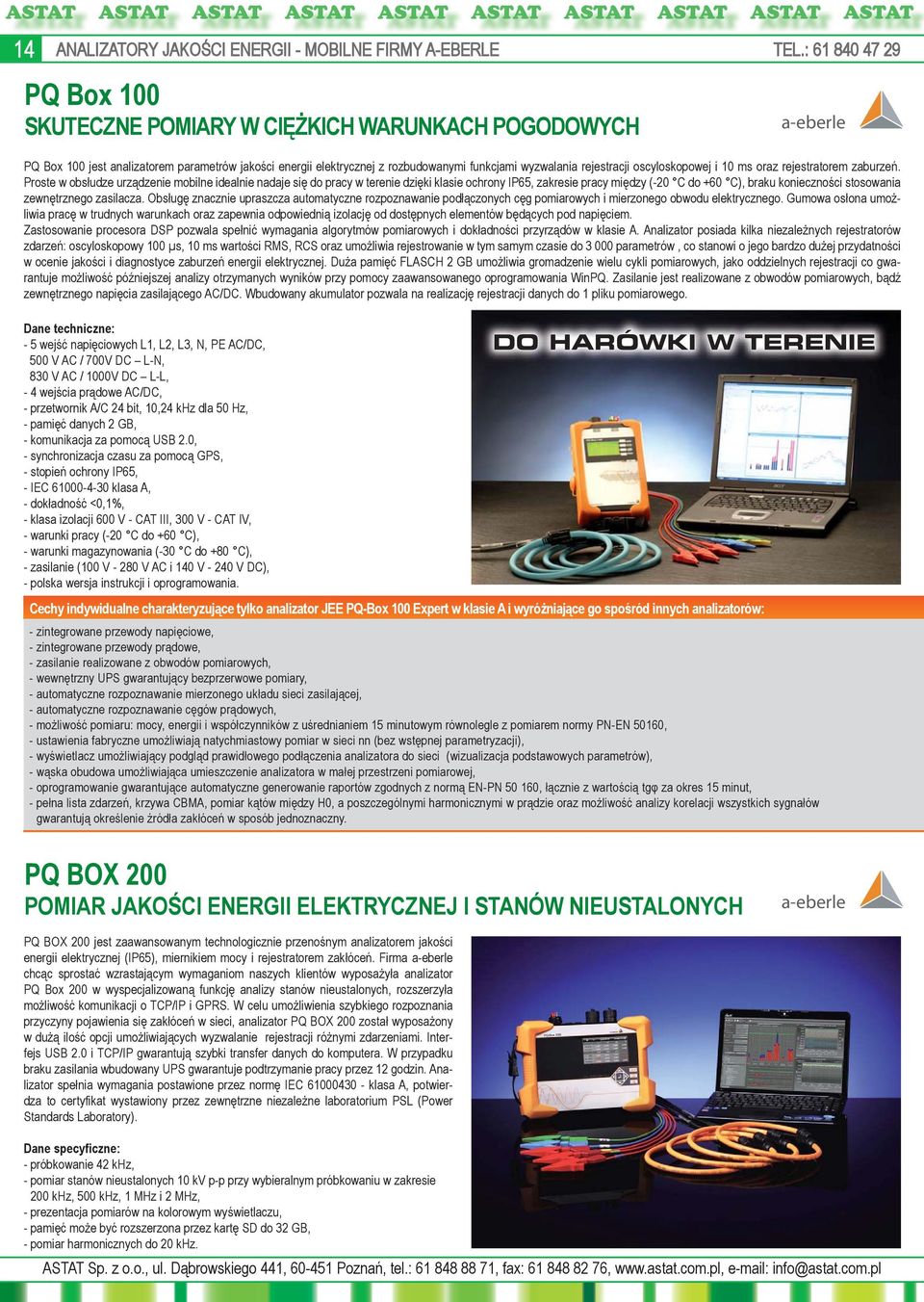

14 14 ANALIZATORY JAKOŚCI ENERGII - MOBILNE FIRMY A-EBERLE TEL.: PQ Box 100 SKUTECZNE POMIARY W CIĘŻKICH WARUNKACH POGODOWYCH PQ Box 100 jest analizatorem parametrów jakości energii elektrycznej z rozbudowanymi funkcjami wyzwalania rejestracji oscyloskopowej i 10 ms oraz rejestratorem zaburzeń. Proste w obsłudze urządzenie mobilne idealnie nadaje się do pracy w terenie dzięki klasie ochrony IP65, zakresie pracy między (-20 C do +60 C), braku konieczności stosowania zewnętrznego zasilacza. Obsługę znacznie upraszcza automatyczne rozpoznawanie podłączonych cęg pomiarowych i mierzonego obwodu elektrycznego. Gumowa osłona umożliwia pracę w trudnych warunkach oraz zapewnia odpowiednią izolację od dostępnych elementów będących pod napięciem. Zastosowanie procesora DSP pozwala spełnić wymagania algorytmów pomiarowych i dokładności przyrządów w klasie A. Analizator posiada kilka niezależnych rejestratorów zdarzeń: oscyloskopowy 100 μs, 10 ms wartości RMS, RCS oraz umożliwia rejestrowanie w tym samym czasie do parametrów, co stanowi o jego bardzo dużej przydatności w ocenie jakości i diagnostyce zaburzeń energii elektrycznej. Duża pamięć FLASCH 2 GB umożliwia gromadzenie wielu cykli pomiarowych, jako oddzielnych rejestracji co gwarantuje możliwość późniejszej analizy otrzymanych wyników przy pomocy zaawansowanego oprogramowania WinPQ. Zasilanie jest realizowane z obwodów pomiarowych, bądź zewnętrznego napięcia zasilającego AC/DC. Wbudowany akumulator pozwala na realizację rejestracji danych do 1 pliku pomiarowego. Dane techniczne: - 5 wejść napięciowych L1, L2, L3, N, PE AC/DC, 500 V AC / 700V DC L-N, 830 V AC / 1000V DC L-L, - 4 wejścia prądowe AC/DC, - przetwornik A/C 24 bit, 10,24 khz dla 50 Hz, - pamięć danych 2 GB, - komunikacja za pomocą USB 2.0, - synchronizacja czasu za pomocą GPS, - stopień ochrony IP65, - IEC klasa A, - dokładność <0,1%, - klasa izolacji 600 V - CAT III, 300 V - CAT IV, - warunki pracy (-20 C do +60 C), - warunki magazynowania (-30 C do +80 C), - zasilanie (100 V V AC i 140 V V DC), - polska wersja instrukcji i oprogramowania. DO HARÓWKI W TERENIE Cechy indywidualne charakteryzujące tylko analizator JEE PQ-Box 100 Expert w klasie A i wyróżniające go spośród innych analizatorów: a-eberle - zintegrowane przewody napięciowe, - zintegrowane przewody prądowe, - zasilanie realizowane z obwodów pomiarowych, - wewnętrzny UPS gwarantujący bezprzerwowe pomiary, - automatyczne rozpoznawanie mierzonego układu sieci zasilającej, - automatyczne rozpoznawanie cęgów prądowych, - możliwość pomiaru: mocy, energii i współczynników z uśrednianiem 15 minutowym równolegle z pomiarem normy PN-EN 50160, - ustawienia fabryczne umożliwiają natychmiastowy pomiar w sieci nn (bez wstępnej parametryzacji), - wyświetlacz umożliwiający podgląd prawidłowego podłączenia analizatora do sieci (wizualizacja podstawowych parametrów), - wąska obudowa umożliwiająca umieszczenie analizatora w małej przestrzeni pomiarowej, - oprogramowanie gwarantujące automatyczne generowanie raportów zgodnych z normą EN-PN , łącznie z wartością tgφ za okres 15 minut, - pełna lista zdarzeń, krzywa CBMA, pomiar kątów między H0, a poszczególnymi harmonicznymi w prądzie oraz możliwość analizy korelacji wszystkich sygnałów gwarantują określenie źródła zakłóceń w sposób jednoznaczny. PQ BOX 200 POMIAR JAKOŚCI ENERGII ELEKTRYCZNEJ I STANÓW NIEUSTALONYCH a-eberle PQ BOX 200 jest zaawansowanym technologicznie przenośnym analizatorem jakości energii elektrycznej (IP65), miernikiem mocy i rejestratorem zakłóceń. Firma a-eberle chcąc sprostać wzrastającym wymaganiom naszych klientów wyposażyła analizator PQ Box 200 w wyspecjalizowaną funkcję analizy stanów nieustalonych, rozszerzyła możliwość komunikacji o TCP/IP i GPRS. W celu umożliwienia szybkiego rozpoznania przyczyny pojawienia się zakłóceń w sieci, analizator PQ BOX 200 został wyposażony w dużą ilość opcji umożliwiających wyzwalanie rejestracji różnymi zdarzeniami. Interfejs USB 2.0 i TCP/IP gwarantują szybki transfer danych do komputera. W przypadku braku zasilania wbudowany UPS gwarantuje podtrzymanie pracy przez 12 godzin. Analizator spełnia wymagania postawione przez normę IEC klasa A, potwierdza to certyfikat wystawiony przez zewnętrzne niezależne laboratorium PSL (Power Standards Laboratory). Dane specyficzne: - próbkowanie 42 khz, - pomiar stanów nieustalonych 10 kv p-p przy wybieralnym próbkowaniu w zakresie 200 khz, 500 khz, 1 MHz i 2 MHz, - prezentacja pomiarów na kolorowym wyświetlaczu, - pamięć może być rozszerzona przez kartę SD do 32 GB, - pomiar harmonicznych do 20 khz.

15 SYSTEMY REGULACJI NAPIĘCIA PO STRONIE nn, SN, WN FIRMY A-EBERLE TEL.: REG Sys - inteligentnie i dowolnie programowany system regulacji napięcia. System regulacji napięcia REG Sys przeznaczony jest dla regulacji, nadzoru i monitorowania transformatorów mocy z podobciążeniowym przełącznikiem zaczepów w SN i WN. Funkcje regulatora: - dowolnie parametryzowane wejścia, - wskaźniki LED, - rejestratora, - dziennika zdarzeń, przetwornika pomiarowego oraz statystycznego, - funkcja pracy równoległej transformatorów - ParaGramer, - monitorowania pracy transformatorów, - wydajny język programowania czynią ten system regulacji napięcia szczególnie komfortowym. Główny nacisk został położony na elestyczność pracy oraz możliwość dostosowania do specyficznych instalacji i łatwości obsługi. Urządzenia z rodziny REG Sys mogą być łatwo połączone z siecią regulatorów w ramach istniejącej infrastruktury. Użytkownik zawsze znajdzie odpowiednie dla siebie rozwiązanie. a-eberle 15 FUNKCJA REJESTRATORA Standardowa funkcja rejestracji wielkości mierzonych i przedstawianie ich na wykresie w funkcji czasu. FUNKCJA DZIENNIKA Rejestrowane są tu wszystkie zdarzenia niezbędne dla wyjaśnienia przyczyn występowania zakłóceń (ostatnie 512 zdarzeń). FUNKCJA STATYSTYKI Istotna jest też informacja o tym, jakie operacje i jak często były wykonywane. Statystyka udostępnia te wiadomości co stanowi ważny czynnik oceny jakości regulacji. FUNKCJA PRZETWORNIKA Funkcja przetwornika dostarcza informacji o różnych parametrach równomiernie lub asymetrycznie obciążonej sieci 3-fazowej. MODUŁ TRAFO-MONITORING (TMM) Oblicza na podstawie pomiarów temperatury oleju i prądu pozostały czas życia transformatora w powiązaniu z ważnymi wielkościami wg IEC i IEC FUNKCJA PRACY RÓWNOLEGŁEJ TRANSFORMATORÓW - PARAGRAMER Funkcja ta automatycznie rozpoznaje pracę równoległą transformatorów. Używa wzorców stacji i umożliwia przez to rozpoznanie dowolnych układów równoległych. KOMUNIKACJA SCADA System regulacji obsługuje takie protokoły zarządzania, jak MODBUS RTU, SPA- Bus, ProfiBus - DP, DNP 3.0, IEC /-103/-104 i ICE Dostępne są również rozwiązania do zdalnej obsługi. PROGRAMY PARAMETRYZACJI I PREZENTACJI WINREG/ REGVIEW Do komfortowej parametryzacji, programowania i archiwizacji dostępny jest program WinREG. REGSys Możliwość prowadzenia statystyk Przetwornik pomiarowy Funkcjonalna parametryzacja Funkcja pracy równoległej transformatorów - ParaGramer & 1 LVR Sys - innowacyjny system regulacji napiecia po stronie niskiego napiecia. a-eberle Firma a-eberle GmbH & Co. KG stworzyła inteligenty system regulacji niskiego napięcia, który działa nie tylko przy transformatorze rozdzielczym, ale również w sercu samego zakłócenia, czyli tam, gdzie ma miejsce wzrost czy spadek napięcia. System może zostać zaadoptowany do istniejącego układu zasilania. Budowa kontenerowa umożliwia przenoszenie systemu w inne punkty sieci elektroenergetycznej. LVR-Sys znajduje zastosowanie w przypadku podłączenia do sieci nn odnawialnych źródeł energii. Firma a-eberle stworzyła system regulacji niskiego napięcia LVRSys (Low Voltage Regulation System) dedykowany do transformatorów w sieci rozdzielczej nn. System ten zwiększa ich funkcjonalność. Technologia ta pozwala na kontrolę wartości na każdej z faz niezależnie wraz z możliwością kompensacji asymetrii napięcia. Działanie systemu LVR Sys System regulacji nn reguluje napięcie wyjściowe przez układ tyrystorów załączających szeregowo włączone transformatory. Użytkownik ma możliwość samodzielnego definiowania optymalnego algorytmu, według którego ma działać system. Regulator kontroluje napięcie, dążąc do optymalnej wartości. Jeżeli napięcie utrzymuje się w granicach tolerancji ustawionej przez użytkownika, system pracuje w stanie czuwania. W przeciwnym przypadku następuje automatyczna regulacja napięcia. Zakres regulacji wynosi +/-6 do +/-11% wartości napięcia znamionowego.

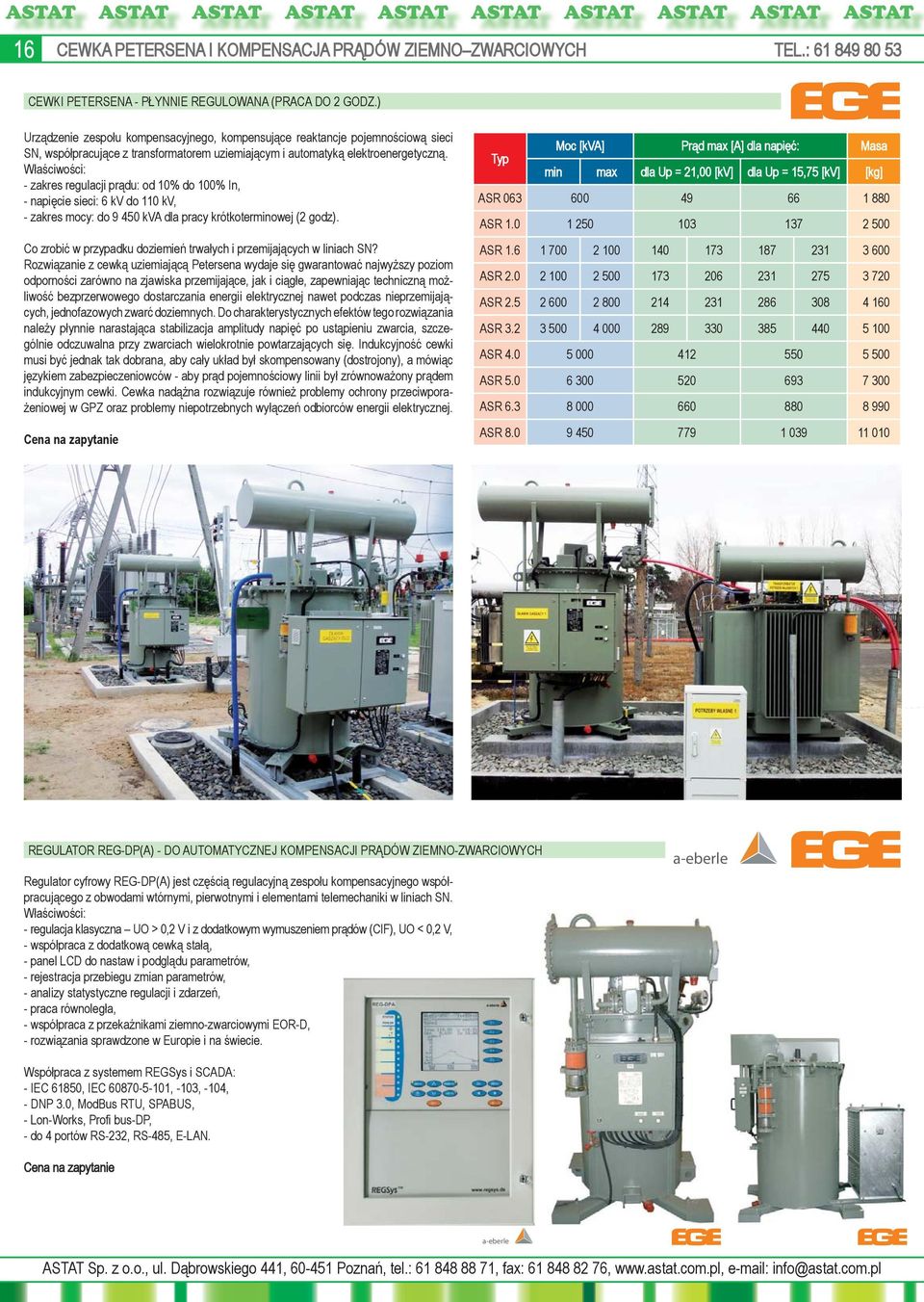

16 16 CEWKA PETERSENA I KOMPENSACJA PRĄDÓW ZIEMNO ZWARCIOWYCH TEL.: CEWKI PETERSENA - PŁYNNIE REGULOWANA (PRACA DO 2 GODZ.) Urządzenie zespołu kompensacyjnego, kompensujące reaktancje pojemnościową sieci SN, współpracujące z transformatorem uziemiającym i automatyką elektroenergetyczną. Właściwości: - zakres regulacji prądu: od 10% do 100% In, - napięcie sieci: 6 kv do 110 kv, - zakres mocy: do kva dla pracy krótkoterminowej (2 godz). Co zrobić w przypadku doziemień trwałych i przemijających w liniach SN? Rozwiązanie z cewką uziemiającą Petersena wydaje się gwarantować najwyższy poziom odporności zarówno na zjawiska przemijające, jak i ciągłe, zapewniając techniczną możliwość bezprzerwowego dostarczania energii elektrycznej nawet podczas nieprzemijających, jednofazowych zwarć doziemnych. Do charakterystycznych efektów tego rozwiązania należy płynnie narastająca stabilizacja amplitudy napięć po ustąpieniu zwarcia, szczególnie odczuwalna przy zwarciach wielokrotnie powtarzających się. Indukcyjność cewki musi być jednak tak dobrana, aby cały układ był skompensowany (dostrojony), a mówiąc językiem zabezpieczeniowców - aby prąd pojemnościowy linii był zrównoważony prądem indukcyjnym cewki. Cewka nadążna rozwiązuje również problemy ochrony przeciwporażeniowej w GPZ oraz problemy niepotrzebnych wyłączeń odbiorców energii elektrycznej. Cena na zapytanie Typ Moc [kva] min max Prąd max [A] dla napięć: dla Up = 21,00 [kv] dla Up = 15,75 [kv] Masa [kg] ASR ASR ASR ASR ASR ASR ASR ASR ASR ASR REGULATOR REG-DP(A) - DO AUTOMATYCZNEJ KOMPENSACJI PRĄDÓW ZIEMNO-ZWARCIOWYCH Regulator cyfrowy REG-DP(A) jest częścią regulacyjną zespołu kompensacyjnego współpracującego z obwodami wtórnymi, pierwotnymi i elementami telemechaniki w liniach SN. Właściwości: - regulacja klasyczna UO > 0,2 V i z dodatkowym wymuszeniem prądów (CIF), UO < 0,2 V, - współpraca z dodatkową cewką stałą, - panel LCD do nastaw i podglądu parametrów, - rejestracja przebiegu zmian parametrów, - analizy statystyczne regulacji i zdarzeń, - praca równoległa, - współpraca z przekaźnikami ziemno-zwarciowymi EOR-D, - rozwiązania sprawdzone w Europie i na świecie. a-eberle Współpraca z systemem REGSys i SCADA: - IEC 61850, IEC , -103, -104, - DNP 3.0, ModBus RTU, SPABUS, - Lon-Works, Profi bus-dp, - do 4 portów RS-232, RS-485, E-LAN. Cena na zapytanie a-eberle

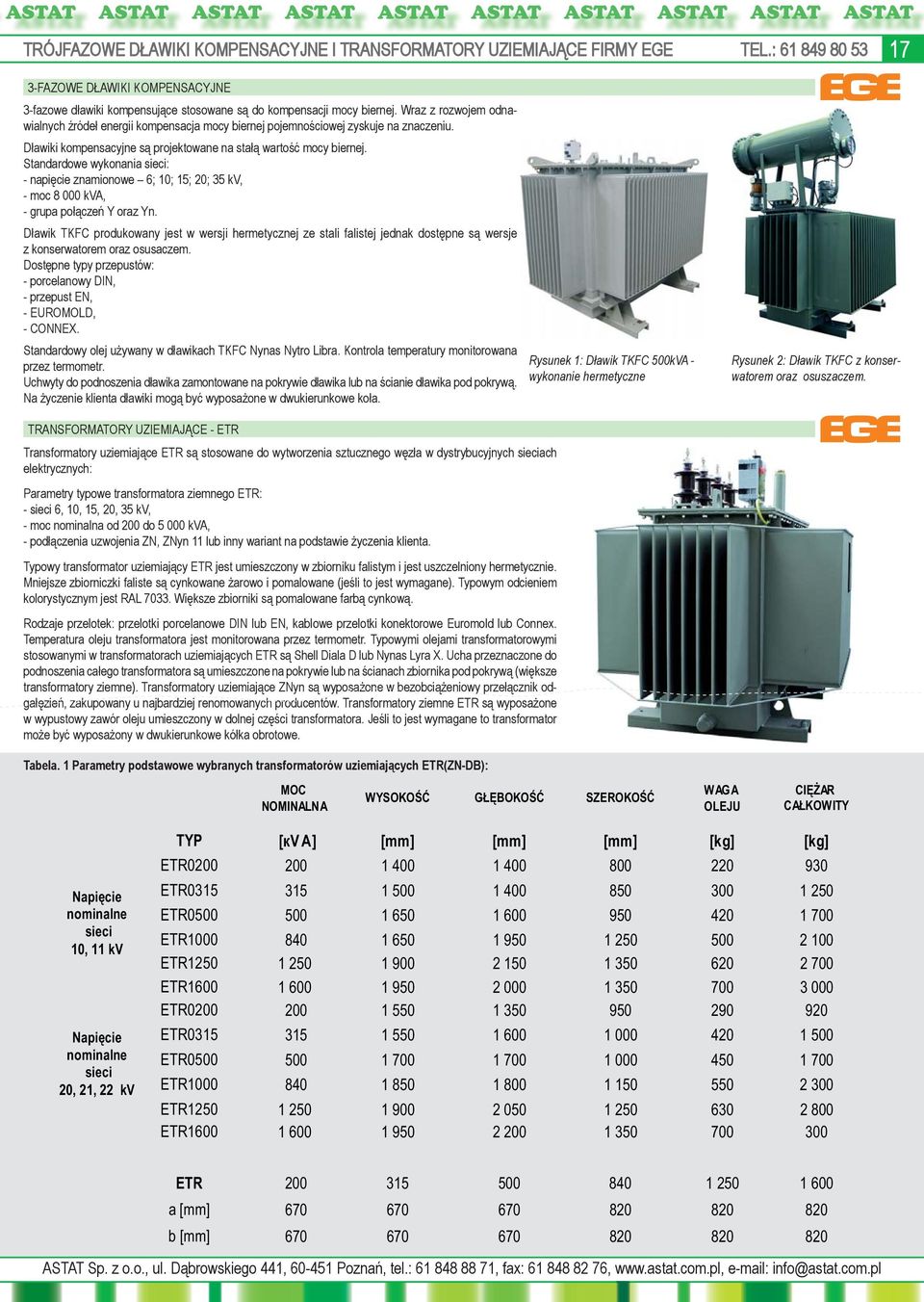

17 TRÓJFAZOWE DŁAWIKI KOMPENSACYJNE I TRANSFORMATORY UZIEMIAJĄCE FIRMY EGE TEL.: FAZOWE DŁAWIKI KOMPENSACYJNE 3-fazowe dławiki kompensujące stosowane są do kompensacji mocy biernej. Wraz z rozwojem odnawialnych źródeł energii kompensacja mocy biernej pojemnościowej zyskuje na znaczeniu. Dławiki kompensacyjne są projektowane na stałą wartość mocy biernej. Standardowe wykonania sieci: - napięcie znamionowe 6; 10; 15; 20; 35 kv, - moc kva, - grupa połączeń Y oraz Yn. Dławik TKFC produkowany jest w wersji hermetycznej ze stali falistej jednak dostępne są wersje z konserwatorem oraz osusaczem. Dostępne typy przepustów: - porcelanowy DIN, - przepust EN, - EUROMOLD, - CONNEX. Standardowy olej używany w dławikach TKFC Nynas Nytro Libra. Kontrola temperatury monitorowana przez termometr. Uchwyty do podnoszenia dławika zamontowane na pokrywie dławika lub na ścianie dławika pod pokrywą. Na życzenie klienta dławiki mogą być wyposażone w dwukierunkowe koła. Rysunek 1: Dławik TKFC 500kVA - wykonanie hermetyczne Rysunek 2: Dławik TKFC z konserwatorem oraz osuszaczem. TRANSFORMATORY UZIEMIAJĄCE - ETR Transformatory uziemiające ETR są stosowane do wytworzenia sztucznego węzła w dystrybucyjnych sieciach elektrycznych: Parametry typowe transformatora ziemnego ETR: - sieci 6, 10, 15, 20, 35 kv, - moc nominalna od 200 do kva, - podłączenia uzwojenia ZN, ZNyn 11 lub inny wariant na podstawie życzenia klienta. Typowy transformator uziemiający ETR jest umieszczony w zbiorniku falistym i jest uszczelniony hermetycznie. Mniejsze zbiorniczki faliste są cynkowane żarowo i pomalowane (jeśli to jest wymagane). Typowym odcieniem kolorystycznym jest RAL Większe zbiorniki są pomalowane farbą cynkową. Rodzaje przelotek: przelotki porcelanowe DIN lub EN, kablowe przelotki konektorowe Euromold lub Connex. Temperatura oleju transformatora jest monitorowana przez termometr. Typowymi olejami transformatorowymi stosowanymi w transformatorach uziemiających ETR są Shell Diala D lub Nynas Lyra X. Ucha przeznaczone do podnoszenia całego transformatora są umieszczone na pokrywie lub na ścianach zbiornika pod pokrywą (większe transformatory ziemne). Transformatory uziemiające ZNyn są wyposażone w bezobciążeniowy przełącznik odgałęzień, zakupowany u najbardziej renomowanych producentów. Transformatory ziemne ETR są wyposażone w wypustowy zawór oleju umieszczony w dolnej części transformatora. Jeśli to jest wymagane to transformator może być wyposażony w dwukierunkowe kółka obrotowe. Tabela. 1 Parametry podstawowe wybranych transformatorów uziemiających ETR(ZN-DB): MOC NOMINALNA WYSOKOŚĆ GŁĘBOKOŚĆ SZEROKOŚĆ WAGA OLEJU CIĘŻAR CAŁKOWITY Napięcie nominalne sieci 10, 11 kv Napięcie nominalne sieci 20, 21, 22 kv ТYP [кv А] [mm] [mm] [mm] [kg] [kg] ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR a [mm] b [mm]

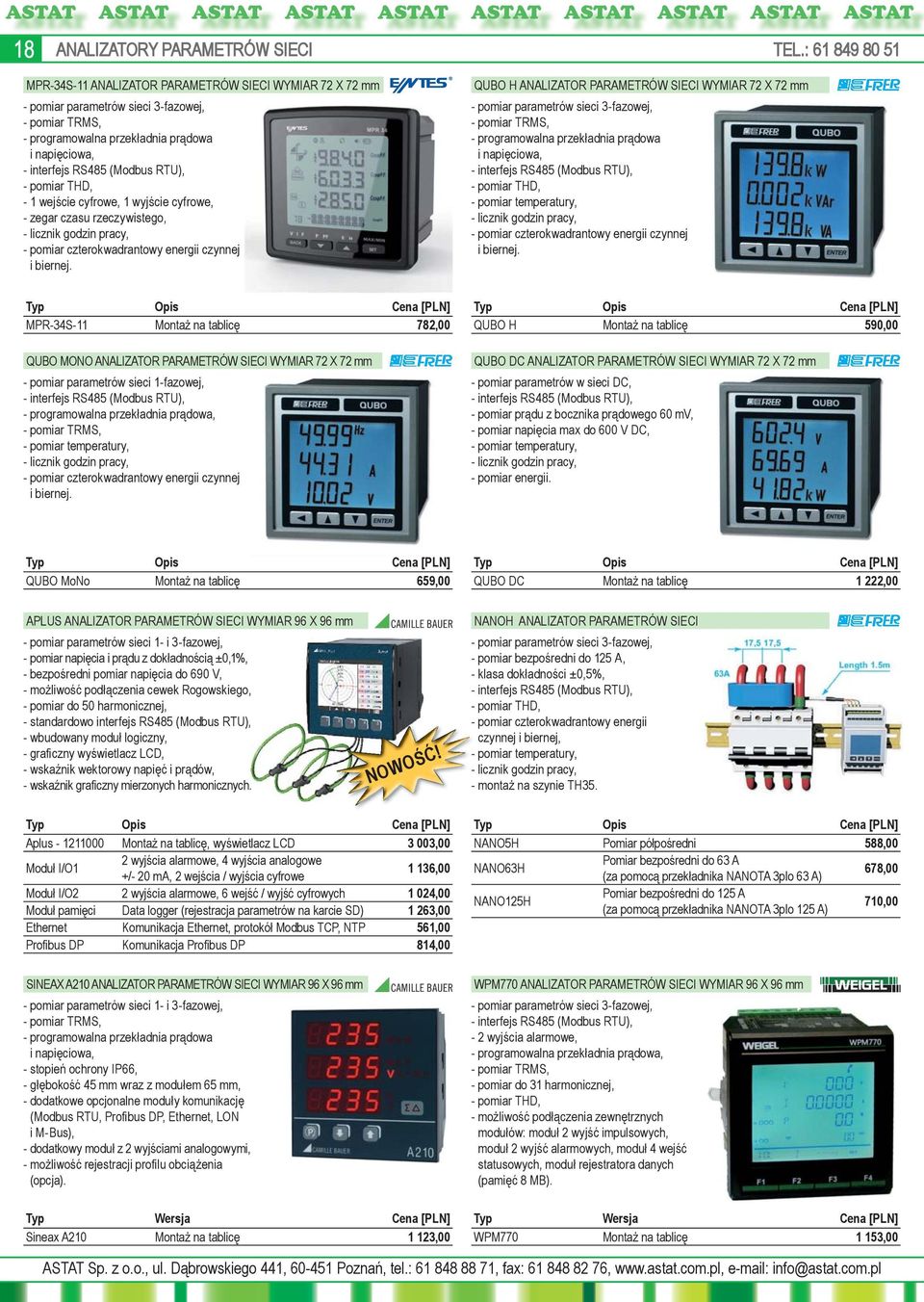

18 18 ANALIZATORY PARAMETRÓW SIECI TEL.: MPR-34S-11 ANALIZATOR PARAMETRÓW SIECI WYMIAR 72 X 72 mm - pomiar parametrów sieci 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD, - 1 wejście cyfrowe, 1 wyjście cyfrowe, - zegar czasu rzeczywistego, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. QUBO H ANALIZATOR PARAMETRÓW SIECI WYMIAR 72 X 72 mm - pomiar parametrów sieci 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD, - pomiar temperatury, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. MPR-34S-11 Montaż na tablicę 782,00 QUBO MONO ANALIZATOR PARAMETRÓW SIECI WYMIAR 72 X 72 mm - pomiar parametrów sieci 1-fazowej, - interfejs RS485 (Modbus RTU), - programowalna przekładnia prądowa, - pomiar TRMS, - pomiar temperatury, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. QUBO H Montaż na tablicę 590,00 QUBO DC ANALIZATOR PARAMETRÓW SIECI WYMIAR 72 X 72 mm - pomiar parametrów w sieci DC, - interfejs RS485 (Modbus RTU), - pomiar prądu z bocznika prądowego 60 mv, - pomiar napięcia max do 600 V DC, - pomiar temperatury, - licznik godzin pracy, - pomiar energii. QUBO MoNo Montaż na tablicę 659,00 QUBO DC Montaż na tablicę 1 222,00 APLUS ANALIZATOR PARAMETRÓW SIECI WYMIAR 96 X 96 mm - pomiar parametrów sieci 1- i 3-fazowej, - pomiar napięcia i prądu z dokładnością ±0,1%, - bezpośredni pomiar napięcia do 690 V, - możliwość podłączenia cewek Rogowskiego, - pomiar do 50 harmonicznej, - standardowo interfejs RS485 (Modbus RTU), - wbudowany moduł logiczny, - graficzny wyświetlacz LCD, - wskaźnik wektorowy napięć i prądów, - wskaźnik graficzny mierzonych harmonicznych. NOWOŚĆ! NANOH ANALIZATOR PARAMETRÓW SIECI - pomiar parametrów sieci 3-fazowej, - pomiar bezpośredni do 125 A, - klasa dokładności ±0,5%, - interfejs RS485 (Modbus RTU), - pomiar THD, - pomiar czterokwadrantowy energii czynnej i biernej, - pomiar temperatury, - licznik godzin pracy, - montaż na szynie TH35. Aplus Montaż na tablicę, wyświetlacz LCD 3 003,00 Moduł I/O1 2 wyjścia alarmowe, 4 wyjścia analogowe +/- 20 ma, 2 wejścia / wyjścia cyfrowe 1 136,00 Moduł I/O2 2 wyjścia alarmowe, 6 wejść / wyjść cyfrowych 1 024,00 Moduł pamięci Data logger (rejestracja parametrów na karcie SD) 1 263,00 Ethernet Komunikacja Ethernet, protokół Modbus TCP, NTP 561,00 Profibus DP Komunikacja Profibus DP 814,00 NANO5H Pomiar półpośredni 588,00 NANO63H Pomiar bezpośredni do 63 A (za pomocą przekładnika NANOTA 3plo 63 A) 678,00 NANO125H Pomiar bezpośredni do 125 A (za pomocą przekładnika NANOTA 3plo 125 A) 710,00 SINEAX A210 ANALIZATOR PARAMETRÓW SIECI WYMIAR 96 X 96 mm - pomiar parametrów sieci 1- i 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - stopień ochrony IP66, - głębokość 45 mm wraz z modułem 65 mm, - dodatkowe opcjonalne moduły komunikację (Modbus RTU, Profibus DP, Ethernet, LON i M-Bus), - dodatkowy moduł z 2 wyjściami analogowymi, - możliwość rejestracji profilu obciążenia (opcja). Typ Wersja Cena [PLN] Sineax A210 Montaż na tablicę 1 123,00 WPM770 ANALIZATOR PARAMETRÓW SIECI WYMIAR 96 X 96 mm - pomiar parametrów sieci 3-fazowej, - interfejs RS485 (Modbus RTU), - 2 wyjścia alarmowe, - programowalna przekładnia prądowa, - pomiar TRMS, - pomiar do 31 harmonicznej, - pomiar THD, - możliwość podłączenia zewnętrznych modułów: moduł 2 wyjść impulsowych, moduł 2 wyjść alarmowych, moduł 4 wejść statusowych, moduł rejestratora danych (pamięć 8 MB). Typ Wersja Cena [PLN] WPM770 Montaż na tablicę 1 153,00

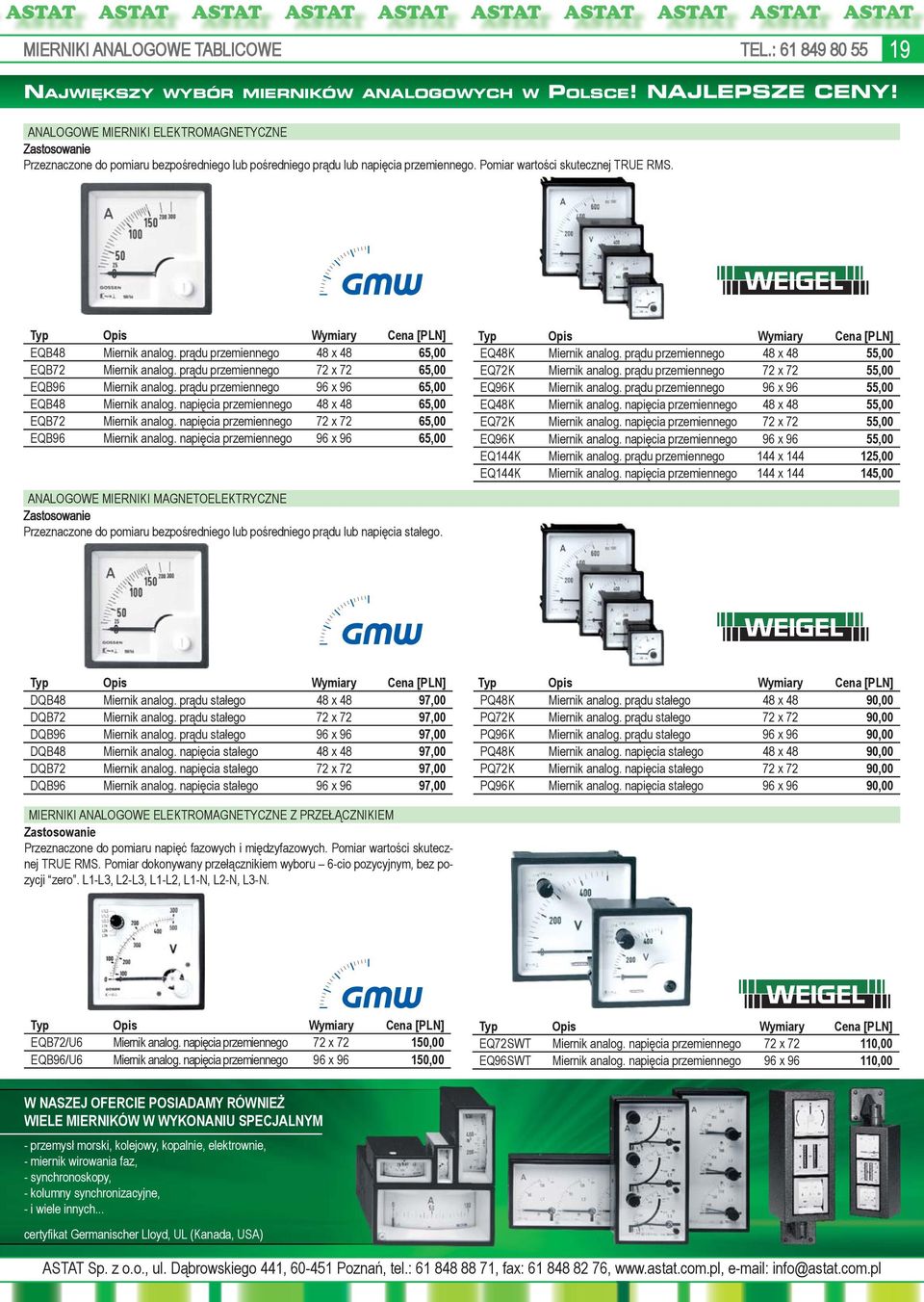

19 MIERNIKI ANALOGOWE TABLICOWE TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! 19 ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. Typ Opis Wymiary Cena [PLN] EQB48 Miernik analog. prądu przemiennego 48 x 48 65,00 EQB72 Miernik analog. prądu przemiennego 72 x 72 65,00 EQB96 Miernik analog. prądu przemiennego 96 x 96 65,00 EQB48 Miernik analog. napięcia przemiennego 48 x 48 65,00 EQB72 Miernik analog. napięcia przemiennego 72 x 72 65,00 EQB96 Miernik analog. napięcia przemiennego 96 x 96 65,00 ANALOGOWE MIERNIKI MAGNETOELEKTRYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia stałego. Typ Opis Wymiary Cena [PLN] EQ48K Miernik analog. prądu przemiennego 48 x 48 55,00 EQ72K Miernik analog. prądu przemiennego 72 x 72 55,00 EQ96K Miernik analog. prądu przemiennego 96 x 96 55,00 EQ48K Miernik analog. napięcia przemiennego 48 x 48 55,00 EQ72K Miernik analog. napięcia przemiennego 72 x 72 55,00 EQ96K Miernik analog. napięcia przemiennego 96 x 96 55,00 EQ144K Miernik analog. prądu przemiennego 144 x ,00 EQ144K Miernik analog. napięcia przemiennego 144 x ,00 Typ Opis Wymiary Cena [PLN] DQB48 Miernik analog. prądu stałego 48 x 48 97,00 DQB72 Miernik analog. prądu stałego 72 x 72 97,00 DQB96 Miernik analog. prądu stałego 96 x 96 97,00 DQB48 Miernik analog. napięcia stałego 48 x 48 97,00 DQB72 Miernik analog. napięcia stałego 72 x 72 97,00 DQB96 Miernik analog. napięcia stałego 96 x 96 97,00 Typ Opis Wymiary Cena [PLN] PQ48K Miernik analog. prądu stałego 48 x 48 90,00 PQ72K Miernik analog. prądu stałego 72 x 72 90,00 PQ96K Miernik analog. prądu stałego 96 x 96 90,00 PQ48K Miernik analog. napięcia stałego 48 x 48 90,00 PQ72K Miernik analog. napięcia stałego 72 x 72 90,00 PQ96K Miernik analog. napięcia stałego 96 x 96 90,00 MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁĄCZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych i międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N. Typ Opis Wymiary Cena [PLN] EQB72/U6 Miernik analog. napięcia przemiennego 72 x ,00 EQB96/U6 Miernik analog. napięcia przemiennego 96 x ,00 Typ Opis Wymiary Cena [PLN] EQ72SWT Miernik analog. napięcia przemiennego 72 x ,00 EQ96SWT Miernik analog. napięcia przemiennego 96 x ,00 W NASZEJ OFERCIE POSIADAMY RÓWNIEŻ WIELE MIERNIKÓW W WYKONANIU SPECJALNYM - przemysł morski, kolejowy, kopalnie, elektrownie, - miernik wirowania faz, - synchronoskopy, - kolumny synchronizacyjne, - i wiele innych... certyfikat Germanischer Lloyd, UL (Kanada, USA)

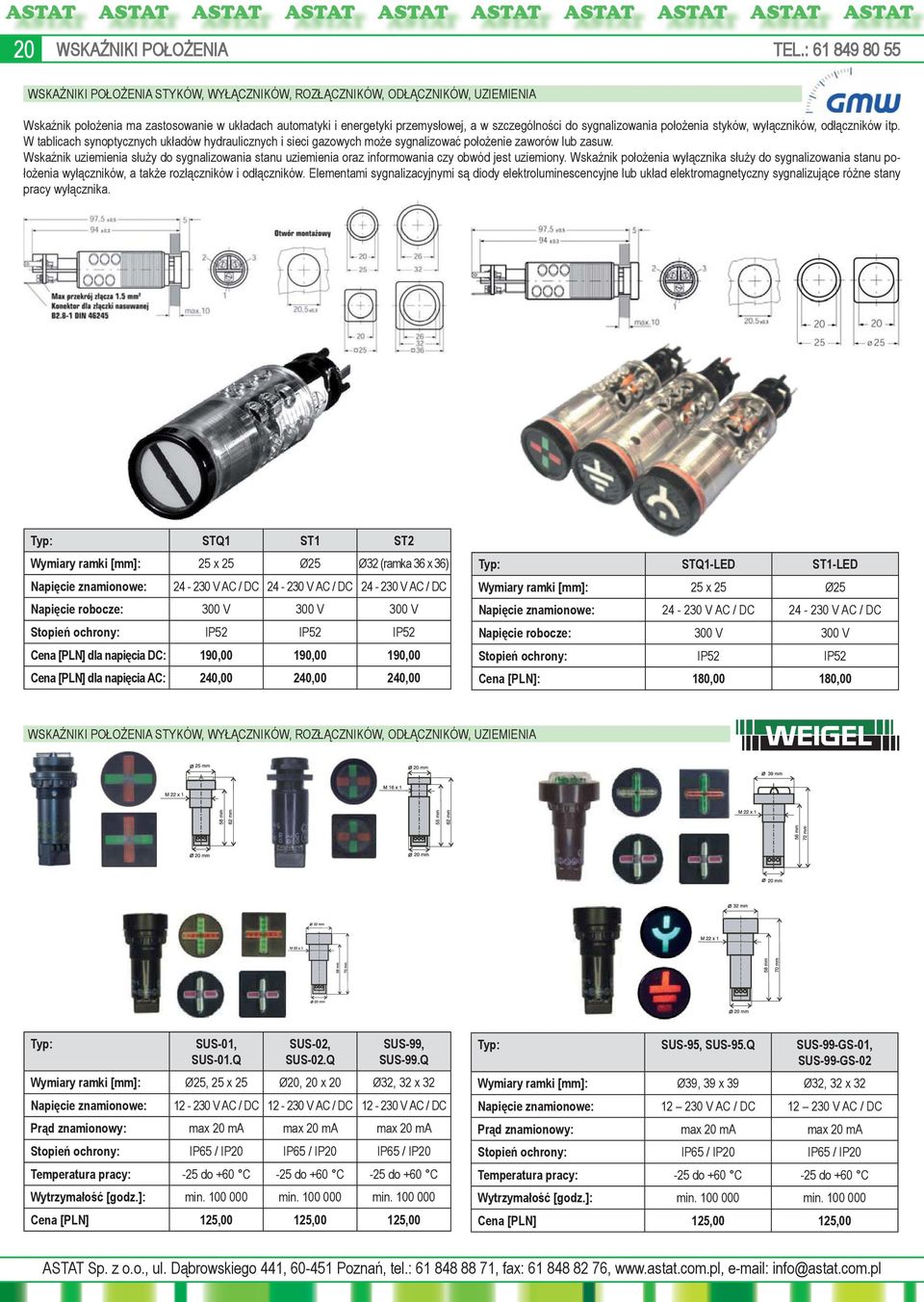

20 20 WSKAŹNIKI POŁOŻENIA TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA Wskaźnik położenia ma zastosowanie w układach automatyki i energetyki przemysłowej, a w szczególności do sygnalizowania położenia styków, wyłączników, odłączników itp. W tablicach synoptycznych układów hydraulicznych i sieci gazowych może sygnalizować położenie zaworów lub zasuw. Wskaźnik uziemienia służy do sygnalizowania stanu uziemienia oraz informowania czy obwód jest uziemiony. Wskaźnik położenia wyłącznika służy do sygnalizowania stanu położenia wyłączników, a także rozłączników i odłączników. Elementami sygnalizacyjnymi są diody elektroluminescencyjne lub układ elektromagnetyczny sygnalizujące różne stany pracy wyłącznika. Typ: STQ1 ST1 ST2 Wymiary ramki [mm]: 25 x 25 Ø25 Ø32 (ramka 36 x 36) Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Napięcie robocze: 300 V 300 V 300 V Stopień ochrony: IP52 IP52 IP52 Cena [PLN] dla napięcia DC: 190,00 190,00 190,00 Cena [PLN] dla napięcia AC: 240,00 240,00 240,00 Typ: STQ1-LED ST1-LED Wymiary ramki [mm]: 25 x 25 Ø25 Napięcie znamionowe: V AC / DC V AC / DC Napięcie robocze: 300 V 300 V Stopień ochrony: IP52 IP52 Cena [PLN]: 180,00 180,00 WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA Typ: SUS-01, SUS-01.Q SUS-02, SUS-02.Q SUS-99, SUS-99.Q Wymiary ramki [mm]: Ø25, 25 x 25 Ø20, 20 x 20 Ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min min Cena [PLN] 125,00 125,00 125,00 Typ: SUS-95, SUS-95.Q SUS-99-GS-01, SUS-99-GS-02 Wymiary ramki [mm]: Ø39, 39 x 39 Ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min Cena [PLN] 125,00 125,00

21 WSKAŹNIKI POŁOŻENIA, BOCZNIKI TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW 21 Typ: PI / PIR24 (DC / AC) PI / PIR25 (DC / AC) PI / PIR29 (DC / AC) PI / PIR36 (DC / AC) Wymiary ramki [mm]: 24 x x 25 Ø29 36 x 36 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC V AC / DC Stopień ochrony: IP54 IP54 IP54 IP54 Temperatura pracy: -25 C do +50 C -25 C do +50 C -25 C do +50 C -25 C do +50 C Cena [PLN] dla napięcia DC: 150,00 150,00 145,00 170,00 Cena [PLN] dla napięcia AC: 250,00 240,00 255,00 300,00 BOCZNIKI POMIAROWE - rozszerzenie zakresów pomiarowych prądu stałego amperomierzy magnetoelektrycznych, - klasa dokładności 0,5 (0,2 na życzenie klienta), - prądy znamionowe A, - spadki napięć 60 mv, 100 mv, 150 mv, 300 mv, - boczniki o zakresach 1 25 A (oraz na życzenie A / 60 mv) mocowane na podstawce izolacyjnej, - podstawka izolacyjna przystosowana do montażu na szynie 35 mm, - obudowa dla boczników z podstawką izolacyjną A / 60 mv 100 mv 150 mv i A / 60 mv. Prąd znamionowy Spadek napięcia 60 mv Cena [PLN] katal. netto A 50,00 60 A z podst. izol. 68, A 50, A z podst. izol. 70, A 50, A 110, A 110,00 Spadek napięcia 60 mv Prąd znamionowy Cena [PLN] katal. netto 400 A 125, A 135, A 150, A 195, A 300, A 430, A 650,00

22 22 PRZETWORNIKI POMIAROWE I REJESTRATORY FIRMY CAMILLE BAUER TEL.: SINEAX DM5S WIELOFUNKCYJNY PROGRAMOWALNY PRZETWORNIK - konfiguracja i odczyt pomiarów za pomocą złącza USB lub Modbus, - programowalny czas pomiaru od 4 do cykli, - czas odpowiedzi ms, - dokładność pomiaru U i I (0,2%), - 32 mierniki energii, 16 taryf, - pomiar energii z klasą 0,5s, - do 4 wyjść analogowych. LINAX A315 CYFROWY REJESTRATOR SYGNAŁÓW ANALOGOWYCH I TEMPERATURY - do 12 kanałów pomiarowych, - Ethernet i USB w standardzie, - rejestracja na karcie pamięci SD, - menu rejestratora w języku polskim, - 6 wejść cyfrowych w standardzie, - 1 wyjście alarmowe z przełączalnym zestykiem, - 5 wyjść alarmowych ze zwiernym zestykiem, - możliwość ustawienia 30 alarmów. Typ Zasilanie Moduł Cena [PLN] Sineax DM5S, wersja uniwersalna V AC, VDC Modbus RTU 1 809,00 Sineax DM5S, wersja uniwersalna V AC, VDC 4 wyj. analogowe ±20 ma 2 411,00 Typ Zasilanie Cena [PLN] Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 4 wejścia pomiarowe 5 239,00 Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 8 wejść pomiarowych 6 096,00 Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 12 wejść pomiarowych 6 953,00 SINEAX VB604S PROGRAMOWALNY PRZETWORNIK SYGNAŁÓW ANALOGOWYCH I TEMPERATURY - dwa wyjścia analogowe, - dwa wejścia analogowe, - dwukierunkowa kontrola przy pomocy interfejsiu RS485 (Modbus RTU), - wyjście alarmowe, - dokładność pomiaru 0,1%, - szeroki zakres napięcia zasilającego V DC i V AC. SINEAX I538 PRZETWORNIK PRĄDU PRZEMIENNEGO - przetwornik prądu przemiennego, - sygnał wejściowy 0-5 A AC, - sygnał wyjściowy 4-20 ma, - napięcie zasilające 230 V AC, - dostępne certyfikaty: CSA i GL. Typ Nr produktu Cena [PLN] Sineax VB604s B604s-1110G 1 575,00 Typ Nr produktu Cena [PLN] Sineax I ,00 KINAX N702 PRZETWORNIK KĄTA NACHYLENIA - programowanie kąta nachylenia przy pomocy klawiszy, - wersje dostępne z następującym sygnałem wyjściowym: prądowym 4 20 ma (układ 2-przewodowy), CAN bus (CANopen) i SSI (kod binarny), - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - temperatura pracy: -30 C do + 70 C. KINAX HW730 PROGRAMOWALNY PRZETWORNIK KĄTA OBROTU - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy: prądowy 4-20 ma (układ 2-przewodowy), - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - średnica otworu 30 mm z redukcją 10, 12, 16 i 20 mm. Typ Nr produktu Cena [PLN] Kinax N ,00 Kinax N702-SSI ,00 Kinax N702-CANopen ,00 Kinax HW730 z wpuszczanym wałkiem, Ø30 mm 3 797,00 KINAX WT720 PRZETWORNIK KĄTA OBROTU - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy prądowy 4-20 ma, układ 2-przewodowy, - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - średnica wałka 10 mm, - początkowy moment obrotowy <0,03 Nm, - dopuszczalne statyczne obciążenia wałka, max. 80 N (promieniowo) i max. 40 N (osiowo). Kinax WT720 Z wystającym wałkiem 2 380,00 CWNAA PROGRAMOWALNY WZMACNIACZ SEPARUJĄCY - zakres sygnału wejściowego 0-10 V, 0-20 / 4-20 ma, - zakres sygnału wyjściowego 0-10 V, 0-20 / 4-20 ma, - potrójna separacja galwaniczna, - programowanie za pomocą przełączników, - dokładność pomiaru 0,1%, - napięcie zasilające 24 V AC / DC. Typ Nr produktu Cena [PLN] CWNAA X ,00
