1 Laboratorium Kompatybilności Elektromagnetycznej i Jakości Energii. Opiekun: mgr inż. Piotr Leżyński Sala nr 9, budynek A-9 Laboratorium świadczy usługi pomiarowe w obszarze EMC i jakości energii elektrycznej. Pomiary wykonywane są w pełnej zgodności z obowiązującymi standardami technicznymi. Szeroki zakres oferowanych badań czyni laboratorium jednostką wybijającą się na tle krajowym. Laboratorium oferuje możliwość skorzystania z pomocy doświadczonych inżynierów z Instytutu w celu określenia i likwidacji przyczyn niezgodności badanych urządzeń z wymaganiami norm EMC. Badania prowadzone w laboratorium: Badania odporności na znormalizowane anomalie i zjawiska występujące w 1- i 3- fazowych sieciach zasilających; Badania odporności urządzeń na impulsowe zaburzenia elektromagnetyczne występujące w sieciach 1 i 3-fazowych zgodnie z obowiązującymi standardami technicznymi; Zaawansowane pomiary oscyloskopowe w szerokim paśmie amplitud i częstotliwości mierzonych wielkości z dodatkowymi możliwościami analizy ilościowej i statystycznej. Dodatkowo możliwość 18 kanałowego pomiaru stanów logicznych i analizy sygnałów podstawowych standardów komunikacyjnych np.: I2C, SPI, UART, CAN; Badania odporności urządzeń na wyładowania elektrostatyczne; Badania odporności urządzeń na pola magnetyczne impulsowe i o częstotliwościach sieci; Pomiary parametrów jakości energii elektrycznej w sieciach elektroenergetycznych;

Pomiary wykonywane są w pełnej zgodności z obowiązującymi standardami technicznymi. Szeroki zakres oferowanych badań czyni laboratorium jednostką wybijającą się na tle krajowym.

2 Pomiary i analizy rozpływów mocy w obwodach odbiorczych AC Na wyposażeniu laboratorium znajduje się następujący sprzęt naukowo badawczy: Wielofunkcyjne programowalne 3-fazowe źródło AC/DC: NETWAVE 20.2 z systemem odzyskiwania energii: POWER RECOVERY 20/30 Podstawowe parametry źródła: - moc wyjściowa:22,5 kva AC oraz 27 kw DC; - napięcie wyjściowe regulowane w zakresie od od 0 V do 360VL-N dla systemów AC, oraz od 0 do +/- 500V dla systemów DC; - maksymalny znamionowy prąd wyjściowy ciągły 26 A (RMS) na każdą fazę; - maksymalny znamionowy prąd wyjściowy rozruchowy dla 3 s trwania 47 A (RMS) na każdą fazę; - pasmo częstotliwości napięcia wyjściowego od 0 Hz do 5 khz; - szczytowy prąd rozruchowy (ang. repetitive peak current) 200A; - całkowita zawartość harmonicznych mniejsza niż 0,5%; - stabilność napięcia wyjściowego lepsza niż 0,1%;

systemów AC, oraz od 0 do +/- 500V dla systemów DC; - maksymalny znamionowy prąd wyjściowy ciągły 26 A (RMS) na każdą fazę; - maksymalny znamionowy prąd wyjściowy rozruchowy dla 3 s trwania 47 A

3 Wielofunkcyjny kompaktowy generator znormalizowanych oraz charakterystycznych zaburzeń elektromagnetycznych UCS 500N5 z siecią sprzęgająco odprzęgającą: CNI 503A i jednofazowym autotransformatorem przestrajanym elektronicznie: MV2616. Podstawowe parametry generatora: moduł generatora udarów napięcia (surge) zgodny z normą IEC/EN ; - szczytowa wartość impulsu prądu przy zwartym wyjściu: 2500 A ±10%; - zakres nastaw poziomu impulsów napięcia: 160 V 5000 V ±10 %; - synchronizacja z napięciem zasilania: z dokładnością do 1 ; - polaryzacja impulsów: dodatnia/ujemna; - możliwość zadania maksymalnego prądu udaru (Current Limitter) moduł generatora serii szybkich elektrycznych stanów przejściowych (EFT, burst) zgodny z normą IEC/EN ; - zakres nastaw poziomu impulsów testowych: 200V-5500V ±10%; - impedancja wewnętrzna: 50 Ω; - zmiana okresu serii impulsów od 10 ms do 9999 ms; - zmiana częstotliwość impulsów w serii od 0,1 khz do 1000 khz; - polaryzacja impulsów: dodatnia/ujemna; moduł umożliwiający wykonanie badań odporności na zapady i zaniki napięcia zasilania w jednofazowych obwodach AC (zgodnie z IEC/EN ) oraz w obwodach DC (zgodnie z IEC/EN

Podstawowe parametry generatora: moduł generatora udarów napięcia (surge) zgodny z normą IEC/EN 61000-4-5; - szczytowa wartość impulsu prądu przy zwartym wyjściu: 2500 A ±10%; - zakres nastaw poziomu

4 - maksymalne wartości napięcia/prądu w przełączanych liniach zasilania AC: V/16 A; - maksymalne wartości napięcia/prądu w przełączanych liniach zasilania DC: V/10 A; - czas przełączeń: < 5 µs; - udarowy prąd rozruchowy: > 500 A; - synchronizację z napięciem zasilania AC z dokładnością 1 ; - zabezpieczenie przeciwzwarciowe; - repetycję zdarzeń w zakresie minimum: 10 ms - 99 s; moduł umożliwiający realizację testów odporności na pole magnetyczne o częstotliwościach sieciowych (zgodnie z EN ) i impulsowe pole magnetyczne (zgodnie z EN ); (Moduł generatora UCS 500N5 wraz z anteną ramową i transformatorami dopasowującymi stanowi kompletny system do badań odporności na pola magnetyczne) Pojemnościowa klamra sprzęgająca HFK służąca do sprzęgania zaburzeń impulsowych do przewodów sygnałowych badanych urządzeń. Zestaw sieci sprzęgająco-odprzęgających do pomiarów odporności na zaburzenia elektromagnetyczne przewodzone CDN: M1, M3, M4, S4; Sieci służą do sprzęgania zaburzeń przewodzonych do przewodów zasilających i sygnałowych badanych urządzeń.

umożliwiający realizację testów odporności na pole magnetyczne o częstotliwościach sieciowych (zgodnie z EN 61000-4-8) i impulsowe pole magnetyczne (zgodnie z EN 61000-4-9); (Moduł generatora UCS

5 Programowalne obciążenie trójfazowe AMETEK 3091LD230 - Moc maksymalna1800w - Zakres napięć zasilających V - Zakres częstotliwości pracy od 45 Hz do 440 Hz - Programowany współczynnik kształtu i współczynnik mocy obciążenia - Wbudowane zabezpieczenia i funkcje pomiarowe - Praca w trybach: zadanej mocy, rezystancji, napięcia, prądu oraz w trybie zwarcia. Programowalne obciążenie DC AMETEK PLW 18k Moc maksymalna 18kW - Napięcie maksymalne 600V - Prąd maksymalny 600A - Praca w trybach : CC, CR, CV, CP and Pulse Load Shaping

i funkcje pomiarowe - Praca w trybach: zadanej mocy, rezystancji, napięcia, prądu oraz w trybie zwarcia.

6 Oscyloskop LeCroy Wavemaster 804Zi-A z zestawem różnorodnych sond prądowych CP150, AP15, TCP2020 i napięciowych SI-9010A. Podstawowe parametry techniczne: - Szybkość próbkowania: - Liczba kanałów: 4 do 40Gs/s dla 4 kanałów do 80Gs/s przy ograniczeniu do 2 kanałów - Liczba punktów pomiarowych: do 20mpts/kanał - Impedancja wejść kanałów pomiarowych 50Ohm i 1MOhm Dostępne opcje softwareowe: - WM8Zi-PMA2 (Pakiet analizy sieci zasilającej) - WM8ZI-EMC (Pakiet pomiarów EMC) - WM8ZI-Spectrum (Pakiet do pomiarów w dziedzinie częstotliwości)

kanałów - Liczba punktów pomiarowych: do 20mpts/kanał - Impedancja wejść kanałów pomiarowych 50Ohm i 1MOhm Dostępne opcje softwareowe:

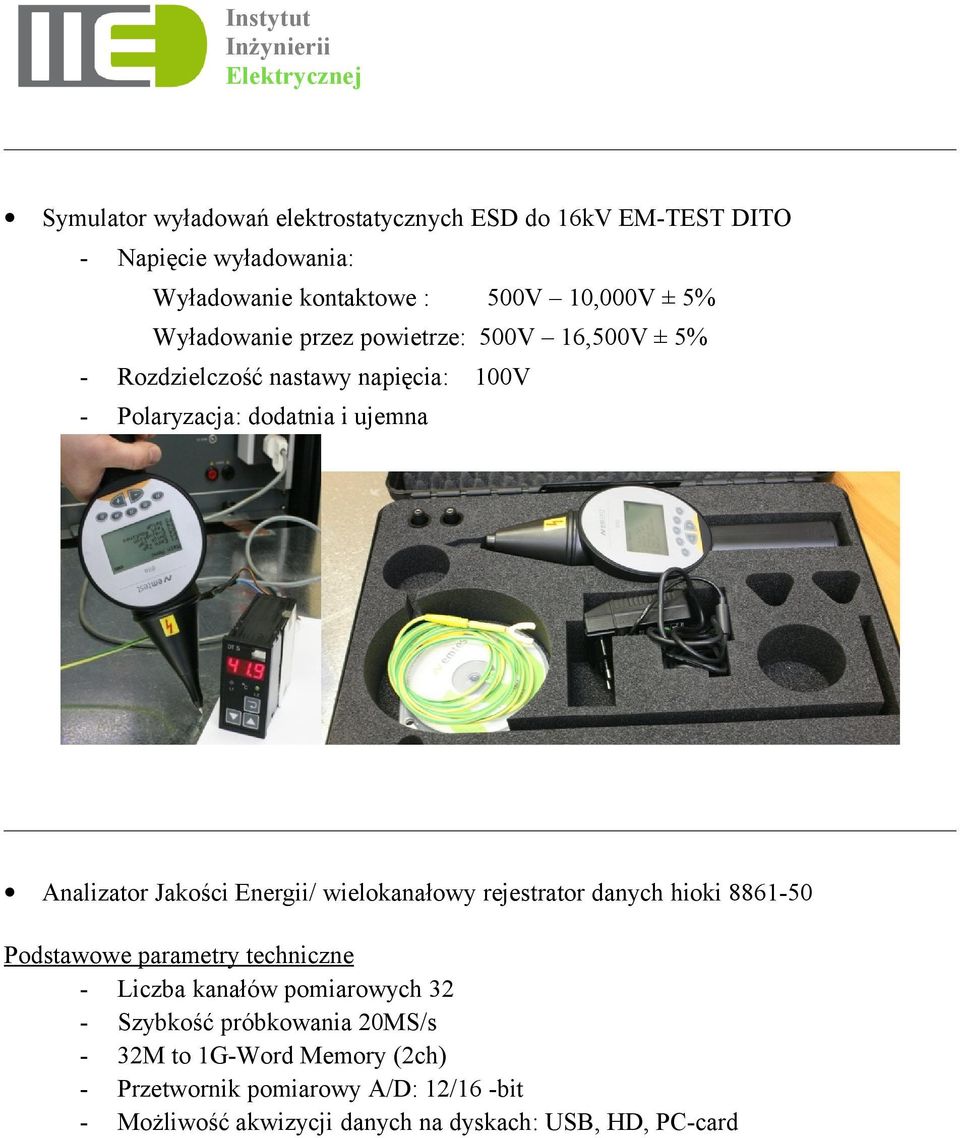

7 Symulator wyładowań elektrostatycznych ESD do 16kV EM-TEST DITO - Napięcie wyładowania: Wyładowanie kontaktowe : 500V 10,000V ± 5% Wyładowanie przez powietrze: 500V 16,500V ± 5% - Rozdzielczość nastawy napięcia: 100V - Polaryzacja: dodatnia i ujemna Analizator Jakości Energii/ wielokanałowy rejestrator danych hioki Podstawowe parametry techniczne - Liczba kanałów pomiarowych 32 - Szybkość próbkowania 20MS/s - 32M to 1G-Word Memory (2ch) - Przetwornik pomiarowy A/D: 12/16 -bit - Możliwość akwizycji danych na dyskach: USB, HD, PC-card

Jakości Energii/ wielokanałowy rejestrator danych hioki 8861-50 Podstawowe parametry techniczne - Liczba kanałów pomiarowych 32 -

8 Analizator Jakości Energii hioki 3196 Pomiar parametrów jakości energii zgodnie ze standardami: - PN-EN 5015, - IEC , - IEEE1159 Liczba kanałów pomiarowych: - -4 kanały napięciowe - 4 kanały prądowe Rozdzielczość przetworników pomiarowych A/D: - Do obliczeń parametrów jakości: 16 bitów - Do rejestracji stanów dynamicznych : 12 bits Pomiar takich zjawisk jak: - Zapady napięcia - Zaniki napięcia - Zjawisko migotania światła (fliker) Pomiar napięć prądów w sieciach 1 i 3 fazowych dla różnych konfiguracji Pomiar wartości skutecznej: True RMS (obliczone z 10 lub 12 okresów sieci) Dokładność pomiaru sygnałów: - AC : ±0.2% rdg. ±0.1% f.s. - DC : ±0.3% rdg. ±0.4% f.s. Nagrywanie na kartę pamięci do 512MB

zjawisk jak: - Zapady napięcia - Zaniki napięcia - Zjawisko migotania światła (fliker) Pomiar napięć prądów w sieciach 1 i 3 fazowych dla różnych konfiguracji Pomiar wartości

9 Obsługa interfejsów LAN i RS232
