1 ASTA TAT AST AT ASTAT AST STAT ASTA T AST STAT AS TAT AST AT ASTAT ASTAT KALEJDOSKOP Przekładniki prądowe nn, SN Jakość energii Analizatory nn, SN Aparatura i systemy pomiarowe Próbniki, multimetry Analizatory Regulatory napięcia nn, SN Cewka Petersena, Rezystory do AWSCz nn, SN Transformatory uziemiające Komponenty rozdzielnic elektrycznych Analizatory, liczniki, izolatory Mierniki analogowe, cyfrowe Kompensacja mocy biernej Monitoring kosztów energii Zestawy fotowoltaiczne Zasilacze akumulatorowe Baterie Od 24 lat! Dostawca komponentów dla przemys³u i energetyki ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , t info@astat.com.pl

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy kontrolno-pomiarowe SADTEM Przekładniki prądowe i napięciowe średniego napięcia. Kompensacja mocy biernej A-EBERLE Podobciążeniowe regulatory napięcia do transformatorów, analizatory dynamiki sieci, regulatory cewek Petersena. Mierniki i systemy jakości energii EGE Cewka Petersena i kompensacja prądów ziemnozwarciowych. Trójfazowe dławiki kompensacyjne i transformatory uziemiające GILGEN MÜLLER&WEIGERT, COREX, META ENTES, CAMILLE BAUER, GOSSEN METRAWATT ZARZĄDZENIE ENERGETYCZNE GOSSEN METRAWATT, SCHLEICH OGÓLNA OFERTA FIRMY ASTAT: Mierniki analogowe, elastyczne połączenia miedziane, izolatory. Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej. Testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych ELEMENTY AUTOMATYKI ENERGETYKA I POMIARY W ENERGETYCE SZAFY, OBUDOWY, KLIMATYZACJA, WENTYLACJA, SYSTEMY POMIAROWE, KOMPATYBILNOŚĆ EMC, TESTERY IZOLACJI I WIĄZEK KABLOWYCH TAŚMY, MATERIAŁY SAMOPRZYLEPNE NOWOCZESNY BUDYNEK KABLE I PRZEWODY, OZNACZNIKI, DŁAWNICE I AKCESORIA KABLOWE TECHNOLOGIE KLEJENIA Podane ceny są cenami netto w PLN Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego.

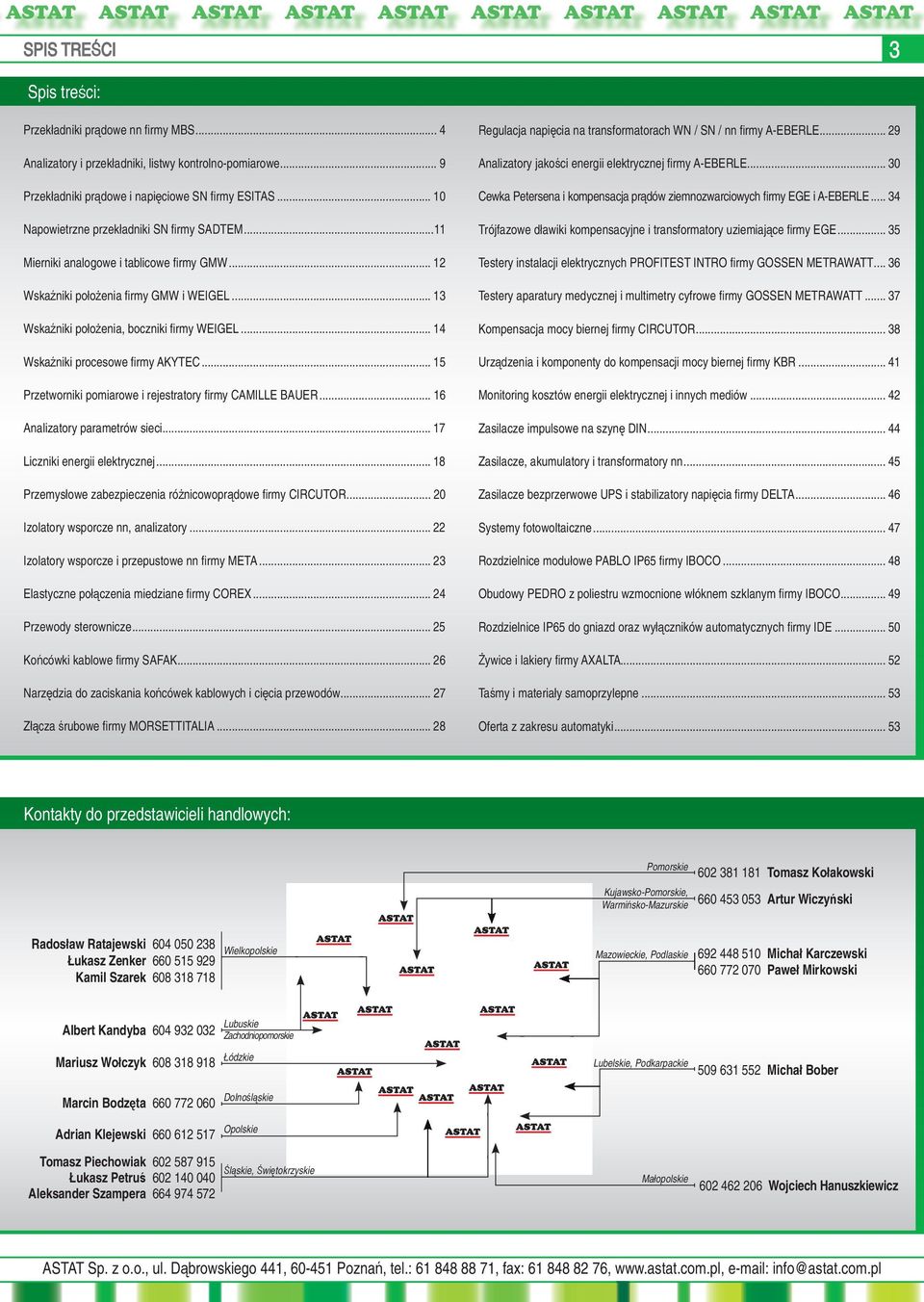

3 SPIS TREŚCI Spis treści: 3 Przekładniki prądowe nn fi rmy MBS... 4 Analizatory i przekładniki, listwy kontrolno-pomiarowe... 9 Przekładniki prądowe i napięciowe SN fi rmy ESITAS Napowietrzne przekładniki SN fi rmy SADTEM...11 Mierniki analogowe i tablicowe fi rmy GMW Wskaźniki położenia fi rmy GMW i WEIGEL Wskaźniki położenia, boczniki fi rmy WEIGEL Wskaźniki procesowe fi rmy AKYTEC Przetworniki pomiarowe i rejestratory fi rmy CAMILLE BAUER Analizatory parametrów sieci Liczniki energii elektrycznej Przemysłowe zabezpieczenia różnicowoprądowe fi rmy CIRCUTOR Izolatory wsporcze nn, analizatory Izolatory wsporcze i przepustowe nn fi rmy META Elastyczne połączenia miedziane fi rmy COREX Przewody sterownicze Końcówki kablowe fi rmy SAFAK Narzędzia do zaciskania końcówek kablowych i cięcia przewodów Złącza śrubowe fi rmy MORSETTITALIA Regulacja napięcia na transformatorach WN / SN / nn fi rmy A-EBERLE Analizatory jakości energii elektrycznej fi rmy A-EBERLE Cewka Petersena i kompensacja prądów ziemnozwarciowych fi rmy EGE i A-EBERLE Trójfazowe dławiki kompensacyjne i transformatory uziemiające fi rmy EGE Testery instalacji elektrycznych PROFITEST INTRO fi rmy GOSSEN METRAWATT Testery aparatury medycznej i multimetry cyfrowe fi rmy GOSSEN METRAWATT Kompensacja mocy biernej fi rmy CIRCUTOR Urządzenia i komponenty do kompensacji mocy biernej fi rmy KBR Monitoring kosztów energii elektrycznej i innych mediów Zasilacze impulsowe na szynę DIN Zasilacze, akumulatory i transformatory nn Zasilacze bezprzerwowe UPS i stabilizatory napięcia fi rmy DELTA Systemy fotowoltaiczne Rozdzielnice modułowe PABLO IP65 fi rmy IBOCO Obudowy PEDRO z poliestru wzmocnione włóknem szklanym fi rmy IBOCO Rozdzielnice IP65 do gniazd oraz wyłączników automatycznych fi rmy IDE Żywice i lakiery fi rmy AXALTA Taśmy i materiały samoprzylepne Oferta z zakresu automatyki Kontakty do przedstawicieli handlowych: Pomorskie Kujawsko-Pomorskie, Warmińsko-Mazurskie Tomasz Kołakowski Artur Wiczyński Radosław Ratajewski Łukasz Zenker Kamil Szarek Wielkopolskie Mazowieckie, Podlaskie Michał Karczewski Paweł Mirkowski Albert Kandyba Lubuskie Zachodniopomorskie Mariusz Wołczyk Łódzkie Lubelskie, Podkarpackie Michał Bober Marcin Bodzęta Dolnośląskie Adrian Klejewski Opolskie Tomasz Piechowiak Śląskie, Świętokrzyskie Łukasz Petruś Aleksander Szampera Małopolskie Wojciech Hanuszkiewicz

4 4 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRODUKTY FIRMY MBS Firma Astat jest jedynym w Polsce przedstawicielem niemieckiej fi rmy MBS, która istnieje od 1977 roku i obsługuje znaczną część rynku europejskiego i międzynarodowego. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym i wysokiej jakości swoich wyrobów MBS to marka znana i ceniona na całym świecie. Przekładniki firmy MBS: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych: PN-EN i EN , - oznaczone są znakiem, - zatwierdzenie Głównego Urzędu Miar w Warszawie dla przekładników typu ASK, - posiadają certyfi kat GOST, - posiadają certyfi kat UL. Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - krótkie terminy dostaw na przekładniki niestandardowe, - profesjonalne doradztwo techniczne. Produkty firmy MBS: ASR na przewód ASK na szynę i na przewód WSK z uzwojeniem pierwotnym KBU z otwieranym rdzeniem KSU i SUSK sumujące SASK do zabezpieczeń ASRD trójfazowe ASG wielordzeniowe SWMU przekładnik prądowy z przetwornikiem KBR małe przekładniki prądowe z otwieranym rdzeniem CCT do pomiaru prądu stałego i przemiennego CTB ze złączem sprężynowym i certyfi katem UL NMC przetworniki dla prądu przemiennego do bezpośredniego montażu na przekładnikach ASK i WSK EBSiN przetworniki pomiarowe wielkości elektrycznych ASK - Przekładniki do rozliczeń z energetyką KBU - Przekładniki z otwieranym rdzeniem ASK, ASR - Przekładniki na szynę i przewód SWMU - Przekładniki z przetwornikiem Akcesoria Izolatory KBR - małe przekładniki prądowe z otwieranym rdzeniem Przekładniki do ferm wiatrowych UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

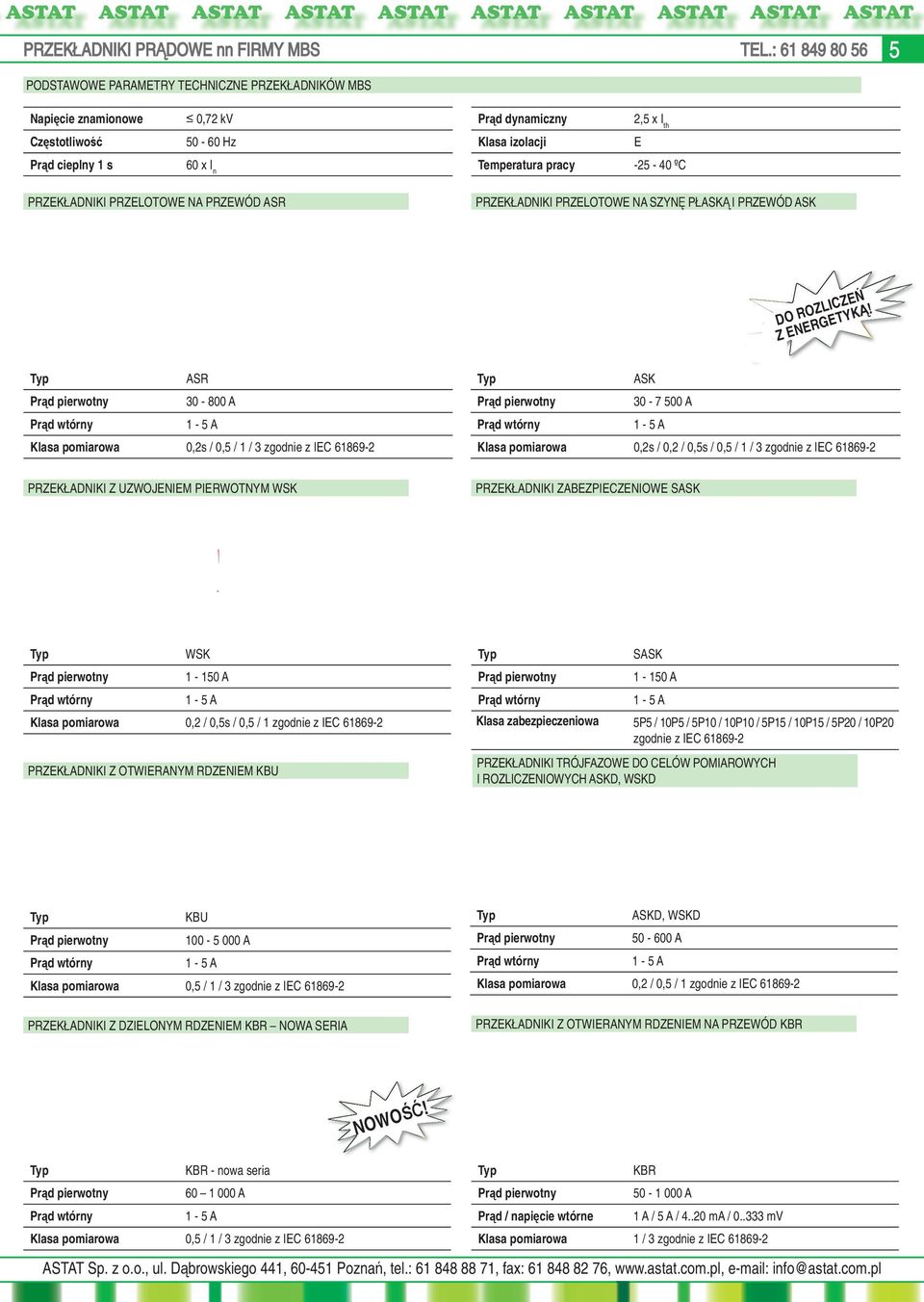

5 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PODSTAWOWE PARAMETRY TECHNICZNE PRZEKŁADNIKÓW MBS Napięcie znamionowe Częstotliwość Prąd cieplny 1 s 0,72 kv Hz 60 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC PRZEKŁADNIKI PRZELOTOWE NA PRZEWÓD ASR PRZEKŁADNIKI PRZELOTOWE NA SZYNĘ PŁASKĄ I PRZEWÓD ASK DO ROZLICZEŃ Z ENERGETYKĄ! Prąd pierwotny Prąd wtórny ASR A 1-5 A Klasa pomiarowa 0,2s / 0,5 / 1 / 3 zgodnie z IEC ASK Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,2s / 0,2 / 0,5s / 0,5 / 1 / 3 zgodnie z IEC PRZEKŁADNIKI Z UZWOJENIEM PIERWOTNYM WSK PRZEKŁADNIKI ZABEZPIECZENIOWE SASK WSK Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,2 / 0,5s / 0,5 / 1 zgodnie z IEC Prąd pierwotny Prąd wtórny Klasa zabezpieczeniowa SASK A 1-5 A 5P5 / 10P5 / 5P10 / 10P10 / 5P15 / 10P15 / 5P20 / 10P20 zgodnie z IEC PRZEKŁADNIKI Z OTWIERANYM RDZENIEM KBU PRZEKŁADNIKI TRÓJFAZOWE DO CELÓW POMIAROWYCH I ROZLICZENIOWYCH ASKD, WSKD KBU Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 / 3 zgodnie z IEC ASKD, WSKD Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,2 / 0,5 / 1 zgodnie z IEC PRZEKŁADNIKI Z DZIELONYM RDZENIEM KBR NOWA SERIA PRZEKŁADNIKI Z OTWIERANYM RDZENIEM NA PRZEWÓD KBR NOWOŚĆ! KBR - nowa seria Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 / 3 zgodnie z IEC KBR Prąd pierwotny A Prąd / napięcie wtórne 1 A / 5 A / ma / mv Klasa pomiarowa 1 / 3 zgodnie z IEC

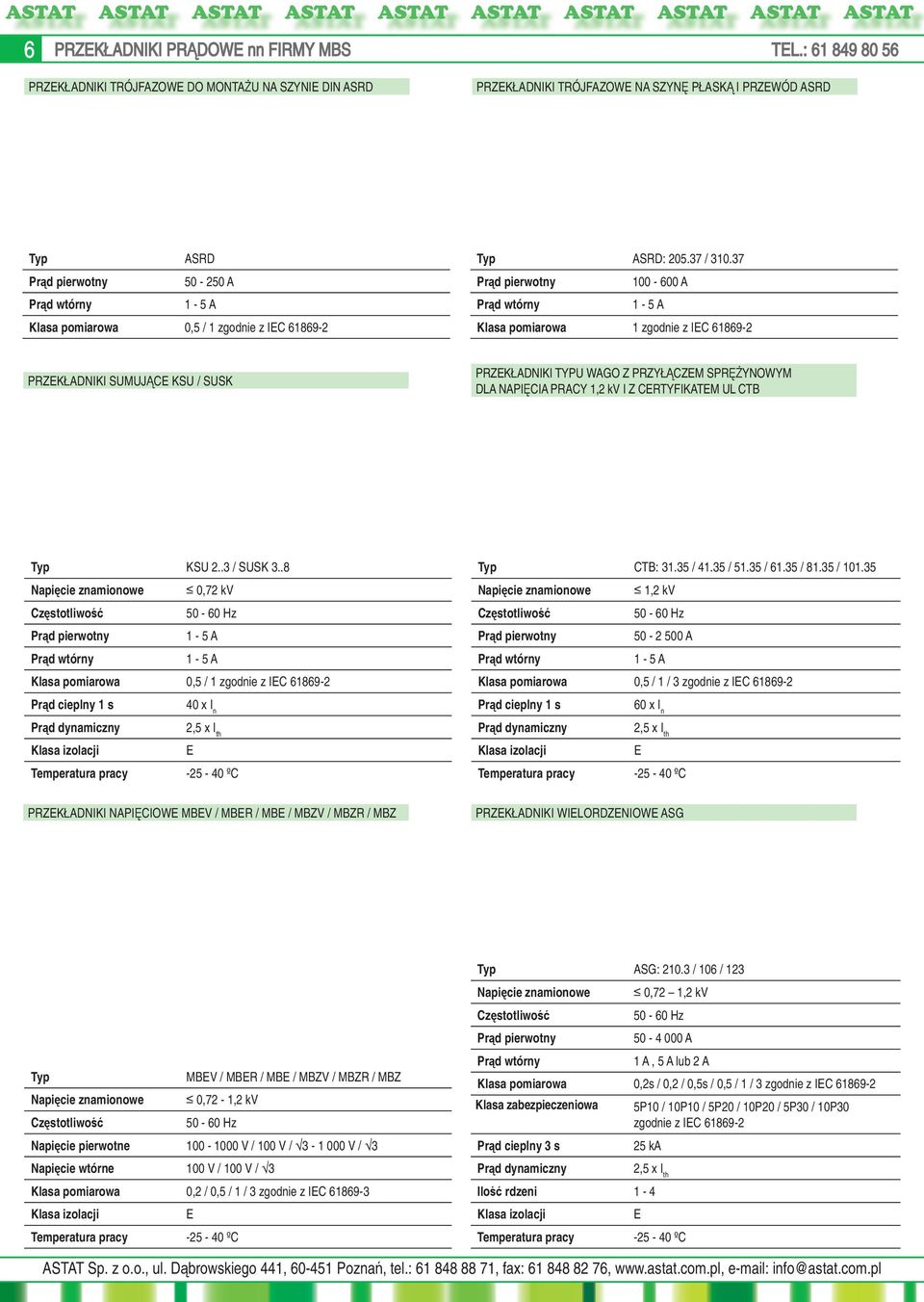

6 6 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRZEKŁADNIKI TRÓJFAZOWE DO MONTAŻU NA SZYNIE DIN ASRD PRZEKŁADNIKI TRÓJFAZOWE NA SZYNĘ PŁASKĄ I PRZEWÓD ASRD ASRD Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 zgodnie z IEC ASRD: / Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 1 zgodnie z IEC PRZEKŁADNIKI SUMUJĄCE KSU / SUSK PRZEKŁADNIKI TYPU WAGO Z PRZYŁĄCZEM SPRĘŻYNOWYM DLA NAPIĘCIA PRACY 1,2 kv I Z CERTYFIKATEM UL CTB KSU 2..3 / SUSK 3..8 Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny 1-5 A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 zgodnie z IEC Prąd cieplny 1 s 40 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC CTB: / / / / / Napięcie znamionowe 1,2 kv Częstotliwość Hz Prąd pierwotny A Prąd wtórny 1-5 A Klasa pomiarowa 0,5 / 1 / 3 zgodnie z IEC Prąd cieplny 1 s 60 x I n Prąd dynamiczny 2,5 x I th Klasa izolacji E Temperatura pracy ºC PRZEKŁADNIKI NAPIĘCIOWE MBEV / MBER / MBE / MBZV / MBZR / MBZ PRZEKŁADNIKI WIELORDZENIOWE ASG ASG: / 106 / 123 MBEV / MBER / MBE / MBZV / MBZR / MBZ Napięcie znamionowe 0,72-1,2 kv Częstotliwość Hz Napięcie pierwotne V / 100 V / V / 3 Napięcie wtórne 100 V / 100 V / 3 Klasa pomiarowa 0,2 / 0,5 / 1 / 3 zgodnie z IEC Klasa izolacji E Temperatura pracy ºC Napięcie znamionowe Częstotliwość Prąd pierwotny Prąd wtórny 0,72 1,2 kv Hz A 1 A, 5 A lub 2 A Klasa pomiarowa 0,2s / 0,2 / 0,5s / 0,5 / 1 / 3 zgodnie z IEC Klasa zabezpieczeniowa 5P10 / 10P10 / 5P20 / 10P20 / 5P30 / 10P30 zgodnie z IEC Prąd cieplny 3 s 25 ka Prąd dynamiczny 2,5 x I th Ilość rdzeni 1-4 Klasa izolacji E Temperatura pracy ºC

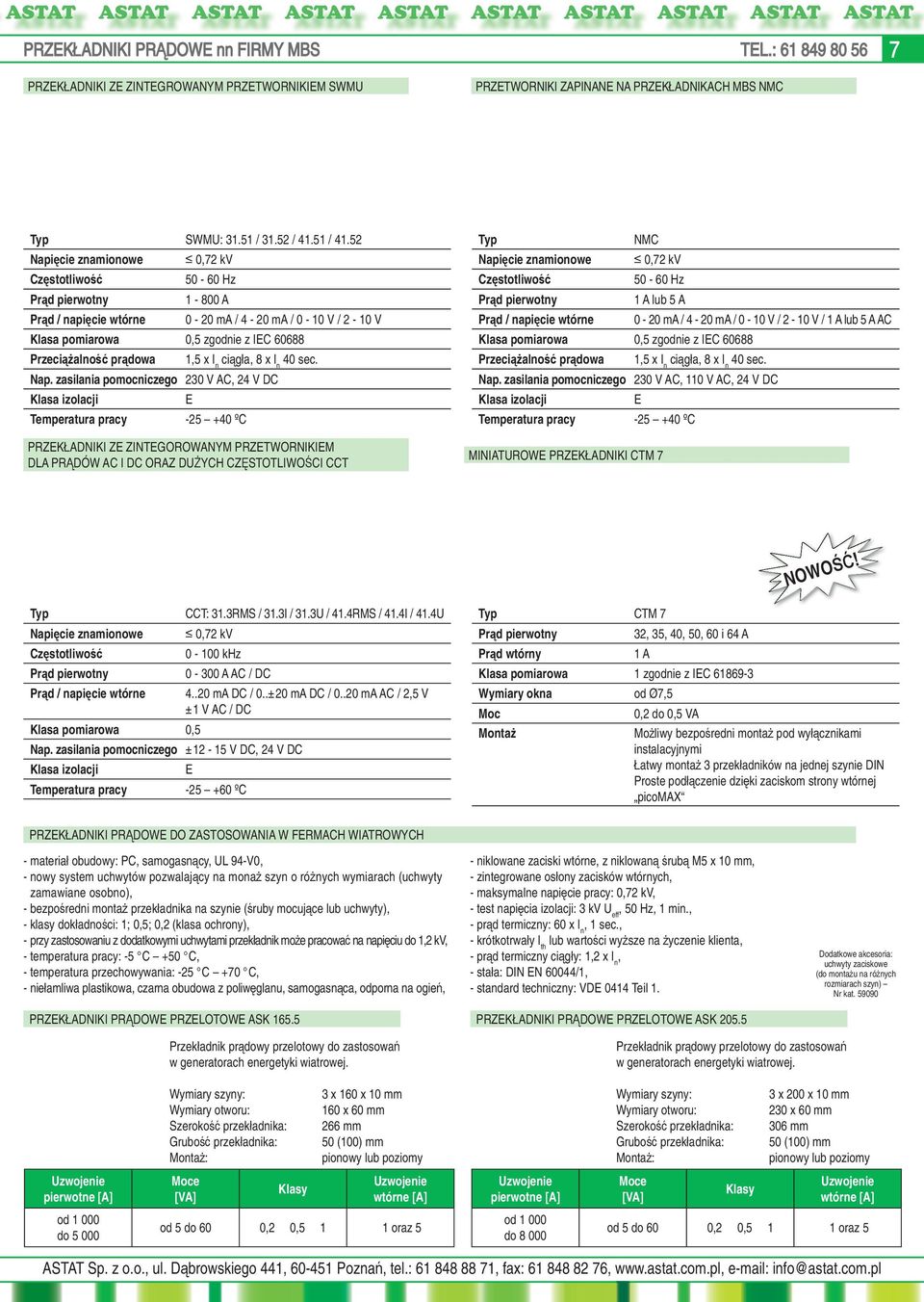

7 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: PRZEKŁADNIKI ZE ZINTEGROWANYM PRZETWORNIKIEM SWMU PRZETWORNIKI ZAPINANE NA PRZEKŁADNIKACH MBS NMC SWMU: / / / Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny A Prąd / napięcie wtórne 0-20 ma / 4-20 ma / 0-10 V / 2-10 V Klasa pomiarowa 0,5 zgodnie z IEC Przeciążalność prądowa 1,5 x I n ciągła, 8 x I n 40 sec. Nap. zasilania pomocniczego 230 V AC, 24 V DC Klasa izolacji E Temperatura pracy ºC PRZEKŁADNIKI ZE ZINTEGOROWANYM PRZETWORNIKIEM DLA PRĄDÓW AC I DC ORAZ DUŻYCH CZĘSTOTLIWOŚCI CCT NMC Napięcie znamionowe 0,72 kv Częstotliwość Hz Prąd pierwotny 1 A lub 5 A Prąd / napięcie wtórne 0-20 ma / 4-20 ma / 0-10 V / 2-10 V / 1 A lub 5 A AC Klasa pomiarowa 0,5 zgodnie z IEC Przeciążalność prądowa 1,5 x I n ciągła, 8 x I n 40 sec. Nap. zasilania pomocniczego 230 V AC, 110 V AC, 24 V DC Klasa izolacji E Temperatura pracy ºC MINIATUROWE PRZEKŁADNIKI CTM 7 NOWOŚĆ! CCT: 31.3RMS / 31.3I / 31.3U / 41.4RMS / 41.4I / 41.4U Napięcie znamionowe Częstotliwość Prąd pierwotny 0,72 kv khz A AC / DC Prąd / napięcie wtórne ma DC / 0..±20 ma DC / ma AC / 2,5 V ±1 V AC / DC Klasa pomiarowa 0,5 Nap. zasilania pomocniczego ±12-15 V DC, 24 V DC Klasa izolacji E Temperatura pracy ºC CTM 7 Prąd pierwotny 32, 35, 40, 50, 60 i 64 A Prąd wtórny 1 A Klasa pomiarowa 1 zgodnie z IEC Wymiary okna od Ø7,5 Moc 0,2 do 0,5 VA Montaż Możliwy bezpośredni montaż pod wyłącznikami instalacyjnymi Łatwy montaż 3 przekładników na jednej szynie DIN Proste podłączenie dzięki zaciskom strony wtórnej picomax PRZEKŁADNIKI PRĄDOWE DO ZASTOSOWANIA W FERMACH WIATROWYCH - materiał obudowy: PC, samogasnący, UL 94-V0, - nowy system uchwytów pozwalający na monaż szyn o różnych wymiarach (uchwyty zamawiane osobno), - bezpośredni montaż przekładnika na szynie (śruby mocujące lub uchwyty), - klasy dokładności: 1; 0,5; 0,2 (klasa ochrony), - przy zastosowaniu z dodatkowymi uchwytami przekładnik może pracować na napięciu do 1,2 kv, - temperatura pracy: -5 C +50 C, - temperatura przechowywania: -25 C +70 C, - niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne, z niklowaną śrubą M5 x 10 mm, - zintegrowane osłony zacisków wtórnych, - maksymalne napięcie pracy: 0,72 kv, - test napięcia izolacji: 3 kv U eff, 50 Hz, 1 min., - prąd termiczny: 60 x I n, 1 sec., - krótkotrwały I th lub wartości wyższe na życzenie klienta, - prąd termiczny ciągły: 1,2 x I n, - stała: DIN EN 60044/1, - standard techniczny: VDE 0414 Teil 1. Dodatkowe akcesoria: uchwyty zaciskowe (do montażu na różnych rozmiarach szyn) Nr kat PRZEKŁADNIKI PRĄDOWE PRZELOTOWE ASK PRZEKŁADNIKI PRĄDOWE PRZELOTOWE ASK Przekładnik prądowy przelotowy do zastosowań w generatorach energetyki wiatrowej. Przekładnik prądowy przelotowy do zastosowań w generatorach energetyki wiatrowej. Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: 3 x 160 x 10 mm 160 x 60 mm 266 mm 50 (100) mm pionowy lub poziomy Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: 3 x 200 x 10 mm 230 x 60 mm 306 mm 50 (100) mm pionowy lub poziomy Uzwojenie pierwotne [A] Moce [VA] Klasy Uzwojenie wtórne [A] Uzwojenie pierwotne [A] Moce [VA] Klasy Uzwojenie wtórne [A] od do od 5 do 60 0,2 0,5 1 1 oraz 5 od do od 5 do 60 0,2 0,5 1 1 oraz 5

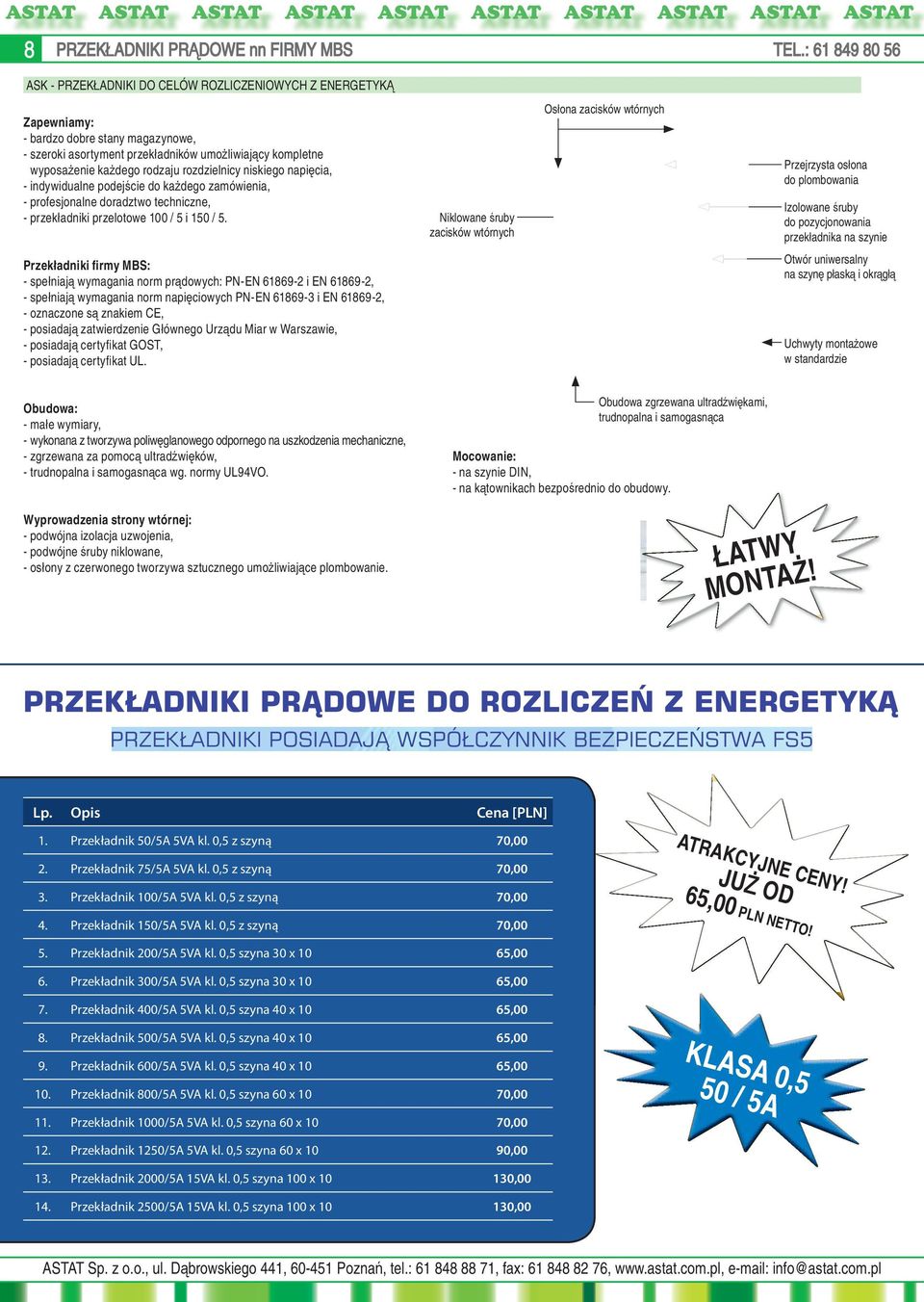

8 8 PRZEKŁADNIKI PRĄDOWE nn FIRMY MBS TEL.: ASK - PRZEKŁADNIKI DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - profesjonalne doradztwo techniczne, - przekładniki przelotowe 100 / 5 i 150 / 5. Niklowane śruby zacisków wtórnych Osłona zacisków wtórnych Przejrzysta osłona do plombowania Izolowane śruby do pozycjonowania przekładnika na szynie Przekładniki fi rmy MBS: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych PN-EN i EN , - oznaczone są znakiem CE, - posiadają zatwierdzenie Głównego Urządu Miar w Warszawie, - posiadają certyfi kat GOST, - posiadają certyfi kat UL. Otwór uniwersalny na szynę płaską i okrągłą Uchwyty montażowe w standardzie Obudowa: - małe wymiary, - wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, - zgrzewana za pomocą ultradźwięków, - trudnopalna i samogasnąca wg. normy UL94VO. Mocowanie: - na szynie DIN, - na kątownikach bezpośrednio do obudowy. Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasnąca Wyprowadzenia strony wtórnej: - podwójna izolacja uzwojenia, - podwójne śruby niklowane, - osłony z czerwonego tworzywa sztucznego umożliwiające plombowanie. ŁATWY MONTAŻ! PRZEKŁADNIKI PRĄDOWE DO ROZLICZEŃ Z ENERGETYKĄ PRZEKŁADNIKI POSIADAJĄ WSPÓŁCZYNNIK BEZPIECZEŃSTWA FS5 Lp. Opis Cena [PLN] 1. Przekładnik 50/5A 5VA kl. 0,5 z szyną 70,00 2. Przekładnik 75/5A 5VA kl. 0,5 z szyną 70,00 3. Przekładnik 100/5A 5VA kl. 0,5 z szyną 70,00 4. Przekładnik 150/5A 5VA kl. 0,5 z szyną 70,00 ATRAKCYJNE CENY! JUŻ OD 65,00 PLN NETTO! 5. Przekładnik 200/5A 5VA kl. 0,5 szyna 30 x 10 65,00 6. Przekładnik 300/5A 5VA kl. 0,5 szyna 30 x 10 65,00 7. Przekładnik 400/5A 5VA kl. 0,5 szyna 40 x 10 65,00 8. Przekładnik 500/5A 5VA kl. 0,5 szyna 40 x 10 65,00 9. Przekładnik 600/5A 5VA kl. 0,5 szyna 40 x 10 65, Przekładnik 800/5A 5VA kl. 0,5 szyna 60 x 10 70,00 KLASA 0,5 50 / 5A 11. Przekładnik 1000/5A 5VA kl. 0,5 szyna 60 x 10 70, Przekładnik 1250/5A 5VA kl. 0,5 szyna 60 x 10 90, Przekładnik 2000/5A 15VA kl. 0,5 szyna 100 x , Przekładnik 2500/5A 15VA kl. 0,5 szyna 100 x ,00

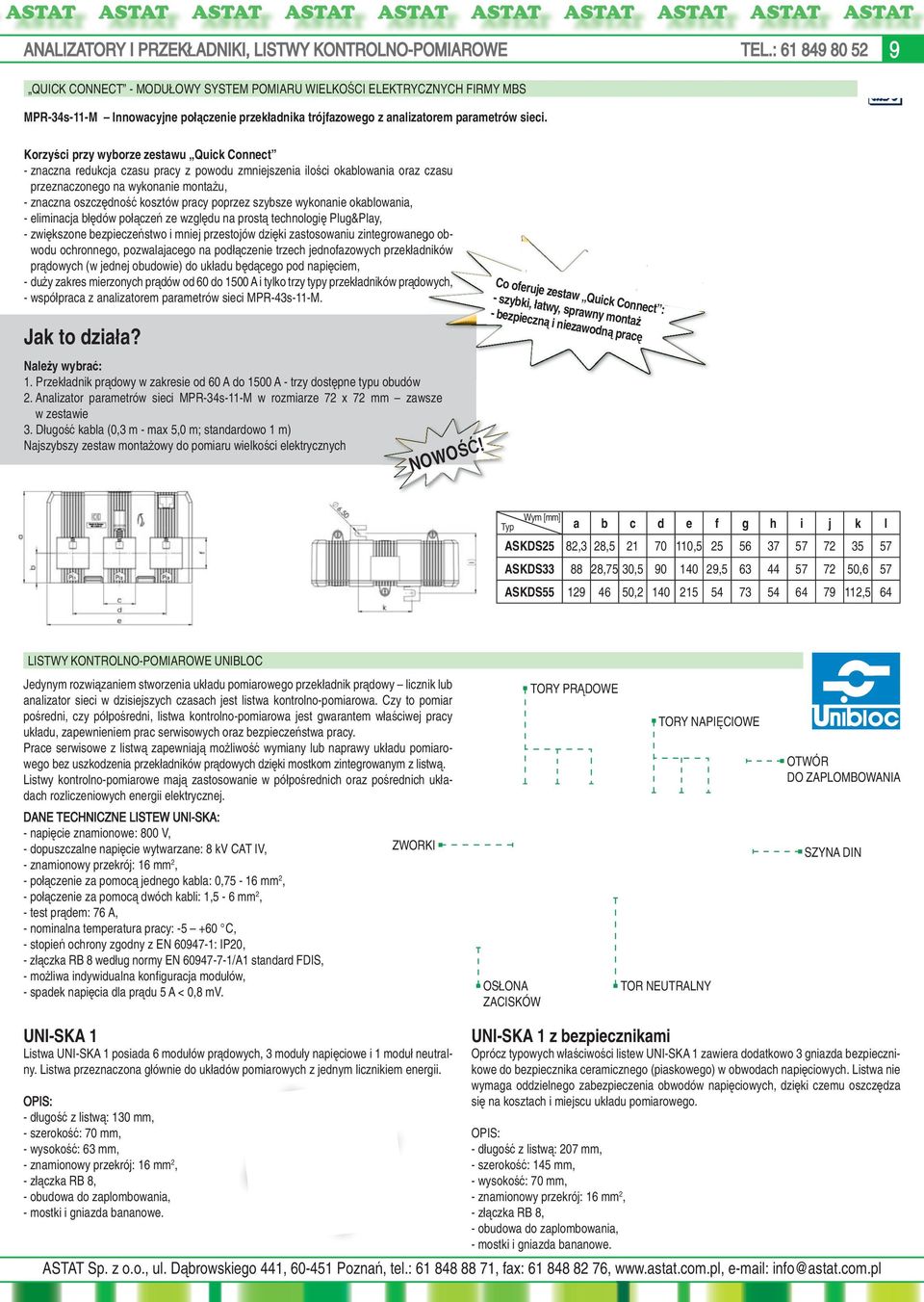

9 ANALIZATORY I PRZEKŁADNIKI, LISTWY KONTROLNO-POMIAROWE TEL.: QUICK CONNECT - MODUŁOWY SYSTEM POMIARU WIELKOŚCI ELEKTRYCZNYCH FIRMY MBS MPR-34s-11-M Innowacyjne połączenie przekładnika trójfazowego z analizatorem parametrów sieci. 9 Korzyści przy wyborze zestawu Quick Connect - znaczna redukcja czasu pracy z powodu zmniejszenia ilości okablowania oraz czasu przeznaczonego na wykonanie montażu, - znaczna oszczędność kosztów pracy poprzez szybsze wykonanie okablowania, - eliminacja błędów połączeń ze względu na prostą technologię Plug&Play, - zwiększone bezpieczeństwo i mniej przestojów dzięki zastosowaniu zintegrowanego go wodu ochronnego, pozwalajacego na podłączenie trzech jednofazowych przekładników prądowych (w jednej obudowie) do układu będącego pod napięciem, ob- - duży zakres mierzonych prądów od 60 do 1500 A i tylko trzy typy przekładników prądowych, - współpraca z analizatorem parametrów sieci MPR-43s-11-M. Jak to działa? Należy wybrać: 1. Przekładnik prądowy w zakresie od 60 A do 1500 A - trzy dostępne typu obudów 2. Analizator parametrów sieci MPR-34s-11-M w rozmiarze 72 x 72 mm zawsze w zestawie 3. Długość kabla (0,3 m - max 5,0 m; standardowo 1 m) Najszybszy zestaw montażowy do pomiaru wielkości elektrycznych NOWOŚĆ! Co oferuje zestaw Quick Connect : - szybki, łatwy, sprawny montaż - bezpieczną i niezawodną pracę Wym [mm] a b c d e f g h i j k l ASKDS25 82,3 28, , ASKDS ,75 30, , ,6 57 ASKDS , ,5 64 LISTWY KONTROLNO-POMIAROWE UNIBLOC Jedynym rozwiązaniem stworzenia układu pomiarowego przekładnik prądowy licznik lub analizator sieci w dzisiejszych czasach jest listwa kontrolno-pomiarowa. Czy to pomiar pośredni, czy półpośredni, listwa kontrolno-pomiarowa jest gwarantem właściwej pracy układu, zapewnieniem prac serwisowych oraz bezpieczeństwa pracy. Prace serwisowe z listwą zapewniają możliwość wymiany lub naprawy układu pomiarowego bez uszkodzenia przekładników prądowych dzięki mostkom zintegrowanym z listwą. Listwy kontrolno-pomiarowe mają zastosowanie w półpośrednich oraz pośrednich układach rozliczeniowych energii elektrycznej. DANE TECHNICZNE LISTEW UNI-SKA: - napięcie znamionowe: 800 V, - dopuszczalne napięcie wytwarzane: 8 kv CAT IV, ZWORKI - znamionowy przekrój: 16 mm 2, - połączenie za pomocą jednego kabla: 0,75-16 mm 2, - połączenie za pomocą dwóch kabli: 1,5-6 mm 2, - test prądem: 76 A, - nominalna temperatura pracy: C, - stopień ochrony zgodny z EN : IP20, - złączka RB 8 według normy EN /A1 standard FDIS, - możliwa indywidualna konfi guracja modułów, - spadek napięcia dla prądu 5 A < 0,8 mv. OSŁONA ZACISKÓW TORY PRĄDOWE TORY NAPIĘCIOWE TOR NEUTRALNY OTWÓR DO ZAPLOMBOWANIA SZYNA DIN UNI-SKA 1 Listwa UNI-SKA 1 posiada 6 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Listwa przeznaczona głównie do układów pomiarowych z jednym licznikiem energii. OPIS: - długość z listwą: 130 mm, - szerokość: 70 mm, - wysokość: 63 mm, - znamionowy przekrój: 16 mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. UNI-SKA 1 z bezpiecznikami Oprócz typowych właściwości listew UNI-SKA 1 zawiera dodatkowo 3 gniazda bezpiecznikowe do bezpiecznika ceramicznego (piaskowego) w obwodach napięciowych. Listwa nie wymaga oddzielnego zabezpieczenia obwodów napięciowych, dzięki czemu oszczędza się na kosztach i miejscu układu pomiarowego. OPIS: - długość z listwą: 207 mm, - szerokość: 145 mm, - wysokość: 70 mm, - znamionowy przekrój: 16 mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe.

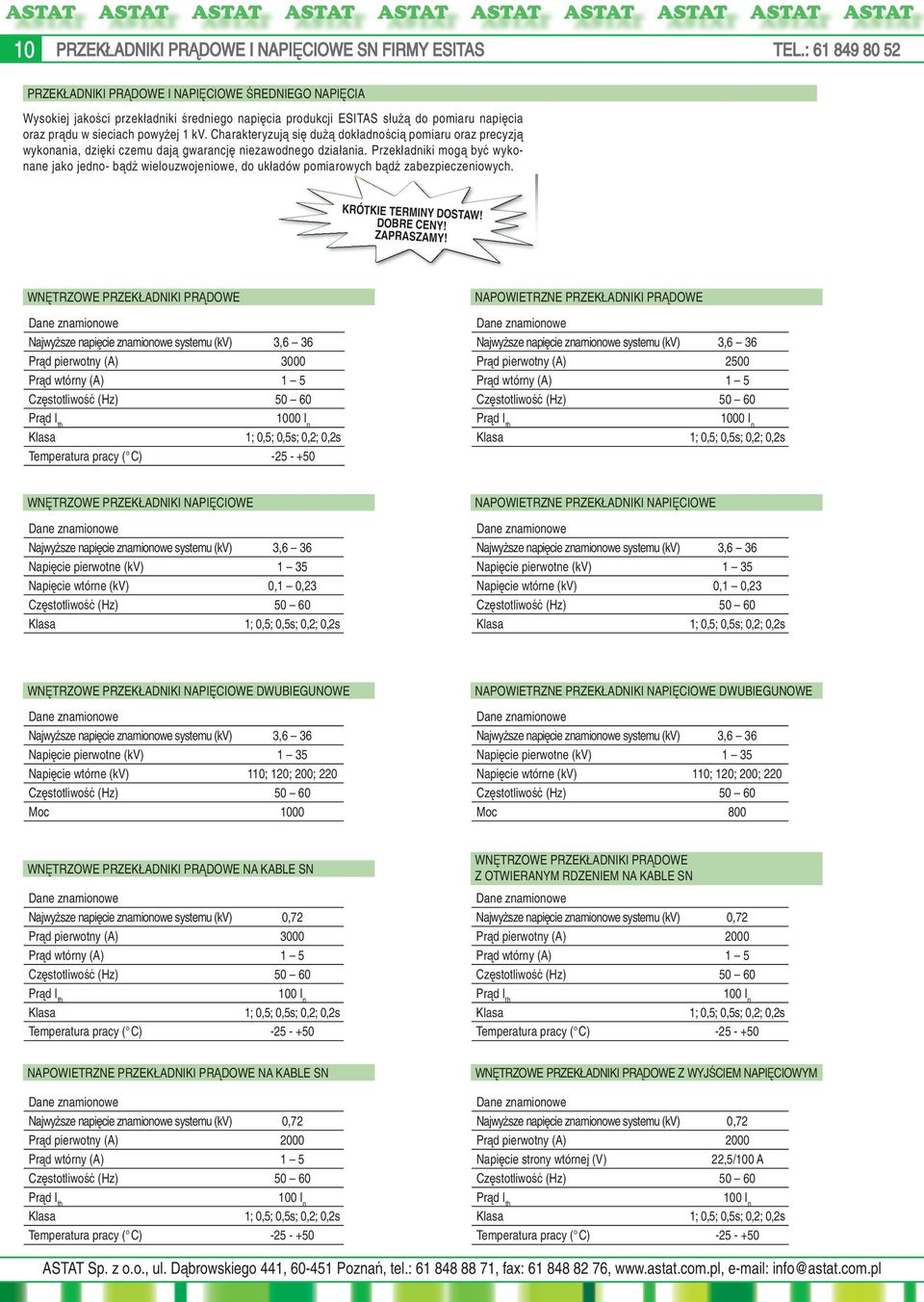

10 10 PRZEKŁADNIKI PRĄDOWE I NAPIĘCIOWE SN FIRMY ESITAS TEL.: PRZEKŁADNIKI PRĄDOWE I NAPIĘCIOWE ŚREDNIEGO NAPIĘCIA Wysokiej jakości przekładniki średniego napięcia produkcji ESITAS służą do pomiaru napięcia oraz prądu w sieciach powyżej 1 kv. Charakteryzują się dużą dokładnością pomiaru oraz precyzją wykonania, dzięki czemu dają gwarancję niezawodnego działania. Przekładniki mogą być wykonane jako jedno- bądź wielouzwojeniowe, do układów pomiarowych bądź zabezpieczeniowych. KRÓTKIE TERMINY DOSTAW! DOBRE CENY! ZAPRASZAMY! WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Prąd pierwotny (A) 3000 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 1000 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s Temperatura pracy ( C) NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Prąd pierwotny (A) 2500 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 1000 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s WNĘTRZOWE PRZEKŁADNIKI NAPIĘCIOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Napięcie pierwotne (kv) 1 35 Napięcie wtórne (kv) 0,1 0,23 Częstotliwość (Hz) Klasa 1; 0,5; 0,5s; 0,2; 0,2s NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Napięcie pierwotne (kv) 1 35 Napięcie wtórne (kv) 0,1 0,23 Częstotliwość (Hz) Klasa 1; 0,5; 0,5s; 0,2; 0,2s WNĘTRZOWE PRZEKŁADNIKI NAPIĘCIOWE DWUBIEGUNOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Napięcie pierwotne (kv) 1 35 Napięcie wtórne (kv) 110; 120; 200; 220 Częstotliwość (Hz) Moc 1000 NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE DWUBIEGUNOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Napięcie pierwotne (kv) 1 35 Napięcie wtórne (kv) 110; 120; 200; 220 Częstotliwość (Hz) Moc 800 WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE NA KABLE SN Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 0,72 Prąd pierwotny (A) 3000 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 100 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s Temperatura pracy ( C) WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE Z OTWIERANYM RDZENIEM NA KABLE SN Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 0,72 Prąd pierwotny (A) 2000 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 100 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s Temperatura pracy ( C) NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE NA KABLE SN Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 0,72 Prąd pierwotny (A) 2000 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 100 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s Temperatura pracy ( C) WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE Z WYJŚCIEM NAPIĘCIOWYM Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 0,72 Prąd pierwotny (A) 2000 Napięcie strony wtórnej (V) 22,5/100 A Częstotliwość (Hz) Prąd I th 100 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s Temperatura pracy ( C)

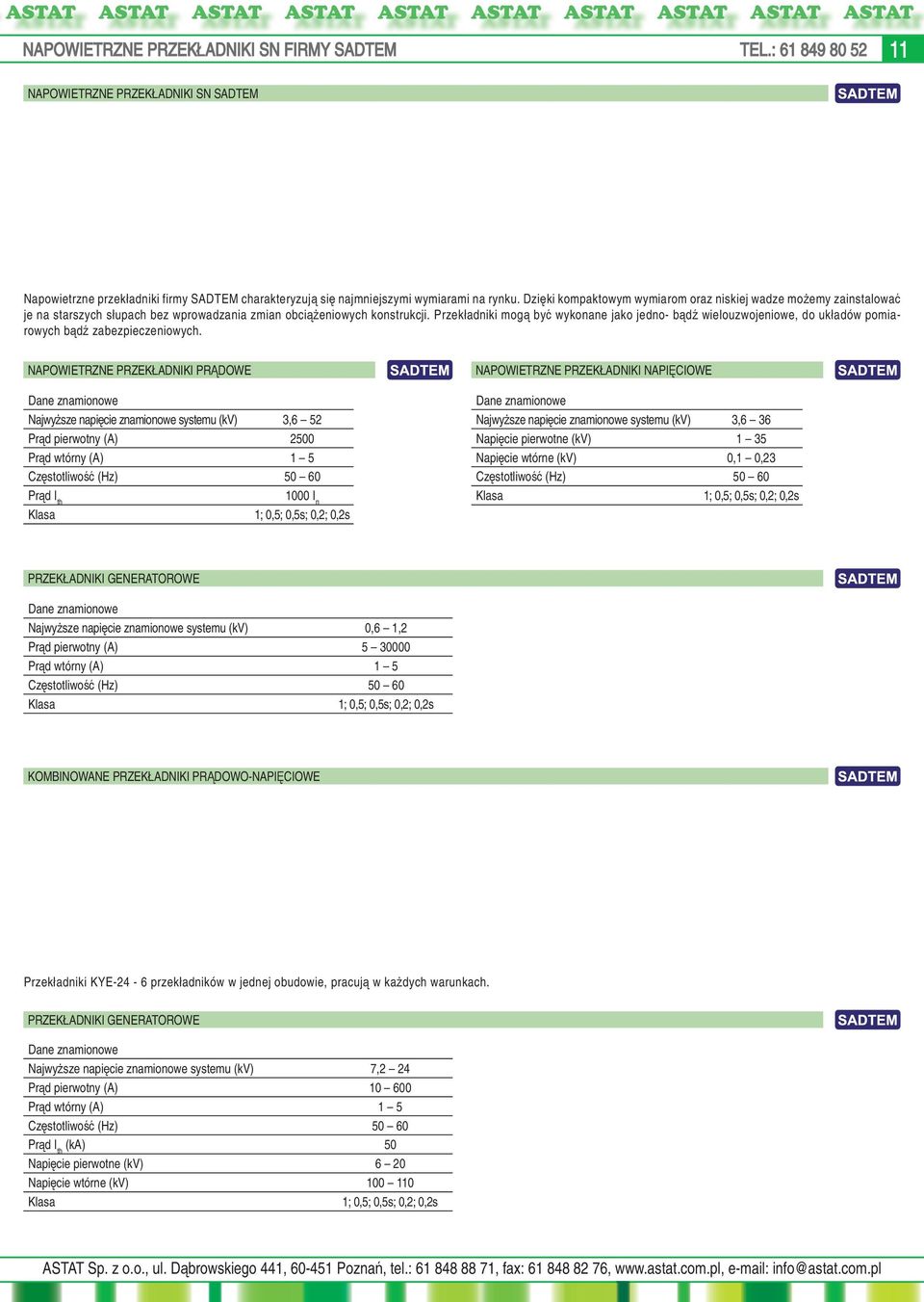

11 NAPOWIETRZNE PRZEKŁADNIKI SN FIRMY SADTEM TEL.: NAPOWIETRZNE PRZEKŁADNIKI SN SADTEM 11 Napowietrzne przekładniki firmy SADTEM charakteryzują się najmniejszymi wymiarami na rynku. Dzięki kompaktowym wymiarom oraz niskiej wadze możemy zainstalować je na starszych słupach bez wprowadzania zmian obciążeniowych konstrukcji. Przekładniki mogą być wykonane jako jedno- bądź wielouzwojeniowe, do układów pomiarowych bądź zabezpieczeniowych. NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 52 Prąd pierwotny (A) 2500 Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th 1000 I n Klasa 1; 0,5; 0,5s; 0,2; 0,2s NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 3,6 36 Napięcie pierwotne (kv) 1 35 Napięcie wtórne (kv) 0,1 0,23 Częstotliwość (Hz) Klasa 1; 0,5; 0,5s; 0,2; 0,2s PRZEKŁADNIKI GENERATOROWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 0,6 1,2 Prąd pierwotny (A) Prąd wtórny (A) 1 5 Częstotliwość (Hz) Klasa 1; 0,5; 0,5s; 0,2; 0,2s KOMBINOWANE PRZEKŁADNIKI PRĄDOWO-NAPIĘCIOWE Przekładniki KYE-24-6 przekładników w jednej obudowie, pracują w każdych warunkach. PRZEKŁADNIKI GENERATOROWE Dane znamionowe Najwyższe napięcie znamionowe systemu (kv) 7,2 24 Prąd pierwotny (A) Prąd wtórny (A) 1 5 Częstotliwość (Hz) Prąd I th (ka) 50 Napięcie pierwotne (kv) 6 20 Napięcie wtórne (kv) Klasa 1; 0,5; 0,5s; 0,2; 0,2s

12 12 MIERNIKI ANALOGOWE TABLICOWE FIRMY GMW TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! NOWA SERIA N MIERNIKÓW ANALOGOWYCH Seria N jest tańszym odpowiednikiem serii B. Wszystkie rozmiary 48 x 48 mm, 72 x 72 mm, 96 x 96 mm, 144 x 144 mm Mierniki z wychyłem standardowym 90 i 240 Niższe ceny szybka dostawa W ofercie mierniki: - elektromagnetyczne do pomiaru pośredniego i bezpośredniego napięć i prądów AC, - magnetoelektryczne do pomiaru pośredniego i bezpośredniego napięć i prądów DC, - bimetalowe do pomiaru pośredniego uśrednionego prądu AC, - woltomierze z przełącznikiem do pomiaru napięć AC, - częstotliwościomierze, - watomierze i varomierze, - mierniki cosφ, - mierniki do pomiaru prądów i napięć AC i DC montaż na szynie DIN. ANALOGOWE MIERNIKI MAGNETOELEKTRYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia stałego. Opis Wymiary [mm] Cena [PLN] DQB48 Miernik analog. prądu stałego 48 x 48 97,00 DQB72 Miernik analog. prądu stałego 72 x 72 97,00 DQB96 Miernik analog. prądu stałego 96 x 96 97,00 DQB48 Miernik analog. napięcia stałego 48 x 48 97,00 DQB72 Miernik analog. napięcia stałego 72 x 72 97,00 DQB96 Miernik analog. napięcia stałego 96 x 96 97,00 MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁĄCZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych i międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1- N, L2-N, L3-N. Opis Wymiary [mm] Cena [PLN] EQB72/U6 Miernik analog. napięcia przemiennego 72 x ,00 EQB96/U6 Miernik analog. napięcia przemiennego 96 x ,00 ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. Opis Wymiary [mm] Cena [PLN] EQB48 Miernik analog. prądu przemiennego 48 x 48 65,00 EQB72 Miernik analog. prądu przemiennego 72 x 72 65,00 EQB96 Miernik analog. prądu przemiennego 96 x 96 65,00 EQB48 Miernik analog. napięcia przemiennego 48 x 48 65,00 EQB72 Miernik analog. napięcia przemiennego 72 x 72 65,00 EQB96 Miernik analog. napięcia przemiennego 96 x 96 65,00 W NASZEJ OFERCIE POSIADAMY RÓWNIEŻ WIELE MIERNIKÓW W WYKONANIU SPECJALNYM - przemysł morski, kolejowy, kopalnie, elektrownie, - miernik wirowania faz, - synchronoskopy, - kolumny synchronizacyjne, - i wiele innych... certyfi kat Germanischer Lloyd, UL (Kanada, USA)

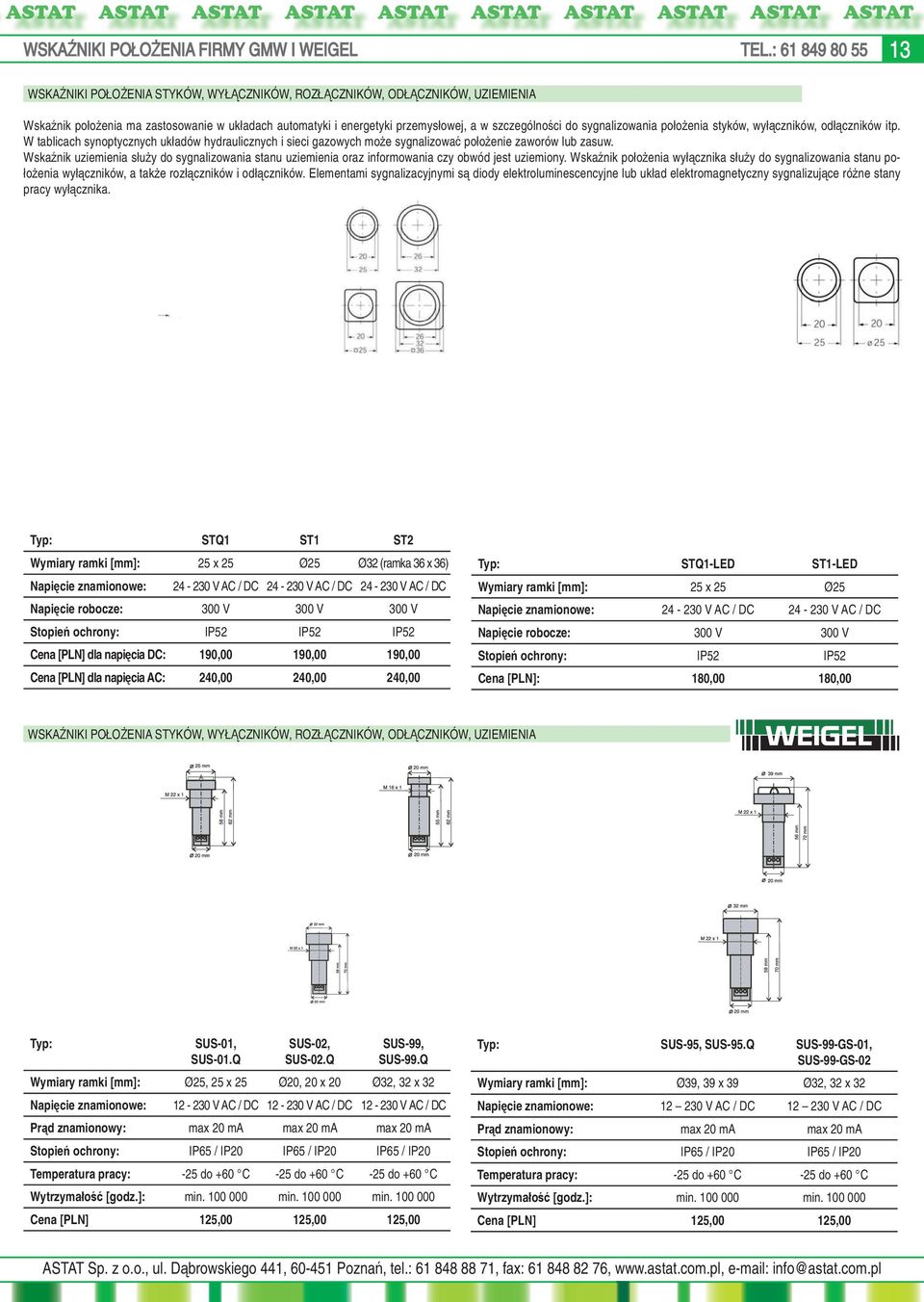

13 WSKAŹNIKI POŁOŻENIA FIRMY GMW I WEIGEL TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA Wskaźnik położenia ma zastosowanie w układach automatyki i energetyki przemysłowej, a w szczególności do sygnalizowania położenia styków, wyłączników, odłączników itp. W tablicach synoptycznych układów hydraulicznych i sieci gazowych może sygnalizować położenie zaworów lub zasuw. Wskaźnik uziemienia służy do sygnalizowania stanu uziemienia oraz informowania czy obwód jest uziemiony. Wskaźnik położenia wyłącznika służy do sygnalizowania stanu położenia wyłączników, a także rozłączników i odłączników. Elementami sygnalizacyjnymi są diody elektroluminescencyjne lub układ elektromagnetyczny sygnalizujące różne stany pracy wyłącznika. 13 : STQ1 ST1 ST2 Wymiary ramki [mm]: 25 x 25 Ø25 Ø32 (ramka 36 x 36) Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Napięcie robocze: 300 V 300 V 300 V Stopień ochrony: IP52 IP52 IP52 Cena [PLN] dla napięcia DC: 190,00 190,00 190,00 Cena [PLN] dla napięcia AC: 240,00 240,00 240,00 : STQ1-LED ST1-LED Wymiary ramki [mm]: 25 x 25 Ø25 Napięcie znamionowe: V AC / DC V AC / DC Napięcie robocze: 300 V 300 V Stopień ochrony: IP52 IP52 Cena [PLN]: 180,00 180,00 WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA : SUS-01, SUS-01.Q SUS-02, SUS-02.Q SUS-99, SUS-99.Q Wymiary ramki [mm]: Ø25, 25 x 25 Ø20, 20 x 20 Ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min min Cena [PLN] 125,00 125,00 125,00 : SUS-95, SUS-95.Q SUS-99-GS-01, SUS-99-GS-02 Wymiary ramki [mm]: Ø39, 39 x 39 Ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min Cena [PLN] 125,00 125,00

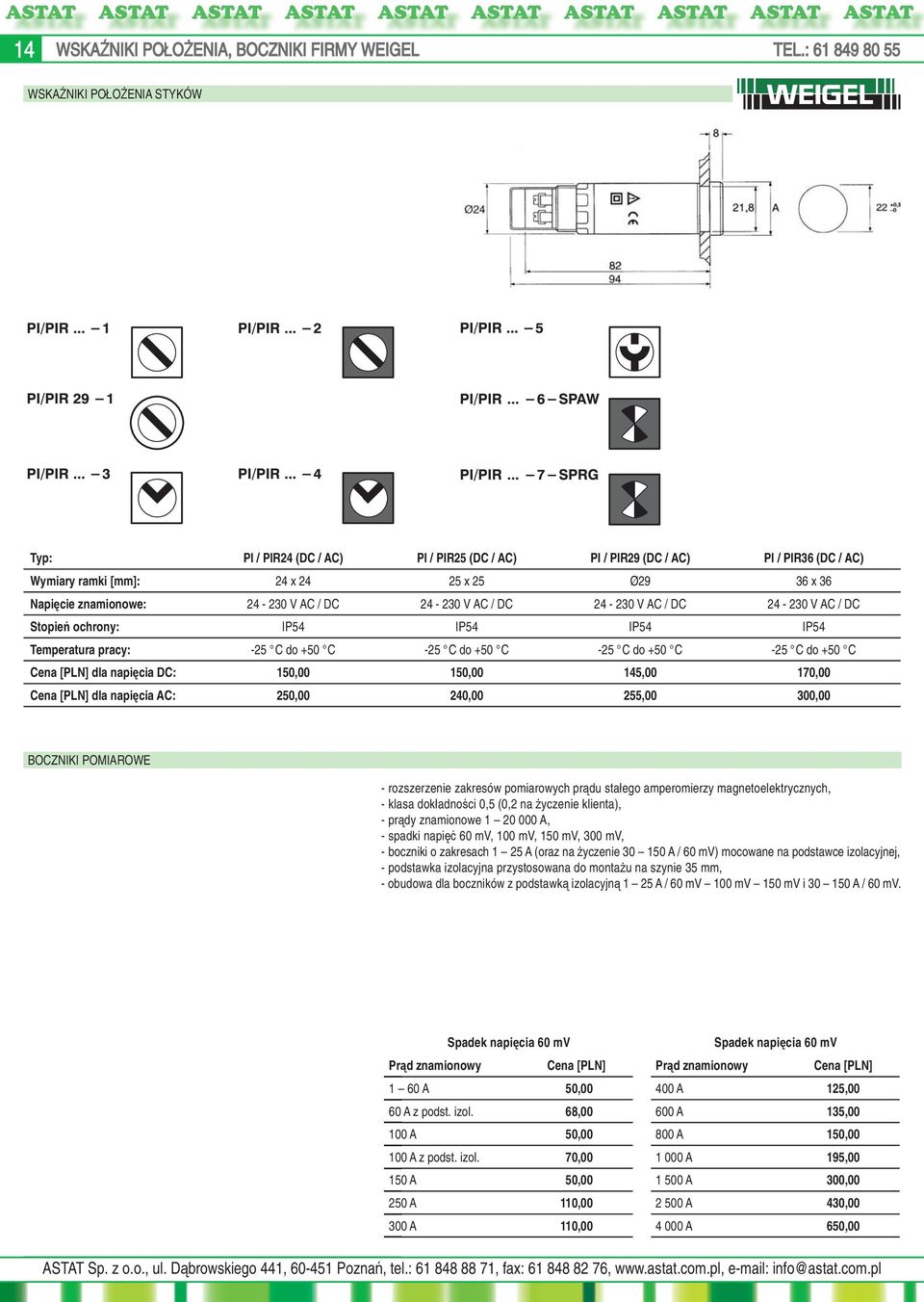

14 14 WSKAŹNIKI POŁOŻENIA, BOCZNIKI FIRMY WEIGEL TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW : PI / PIR24 (DC / AC) PI / PIR25 (DC / AC) PI / PIR29 (DC / AC) PI / PIR36 (DC / AC) Wymiary ramki [mm]: 24 x x 25 Ø29 36 x 36 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC V AC / DC Stopień ochrony: IP54 IP54 IP54 IP54 Temperatura pracy: -25 C do +50 C -25 C do +50 C -25 C do +50 C -25 C do +50 C Cena [PLN] dla napięcia DC: 150,00 150,00 145,00 170,00 Cena [PLN] dla napięcia AC: 250,00 240,00 255,00 300,00 BOCZNIKI POMIAROWE - rozszerzenie zakresów pomiarowych prądu stałego amperomierzy magnetoelektrycznych, - klasa dokładności 0,5 (0,2 na życzenie klienta), - prądy znamionowe A, - spadki napięć 60 mv, 100 mv, 150 mv, 300 mv, - boczniki o zakresach 1 25 A (oraz na życzenie A / 60 mv) mocowane na podstawce izolacyjnej, - podstawka izolacyjna przystosowana do montażu na szynie 35 mm, - obudowa dla boczników z podstawką izolacyjną 1 25 A / 60 mv 100 mv 150 mv i A / 60 mv. Spadek napięcia 60 mv Prąd znamionowy Cena [PLN] 1 60 A 50,00 60 A z podst. izol. 68, A 50, A z podst. izol. 70, A 50, A 110, A 110,00 Spadek napięcia 60 mv Prąd znamionowy Cena [PLN] 400 A 125, A 135, A 150, A 195, A 300, A 430, A 650,00

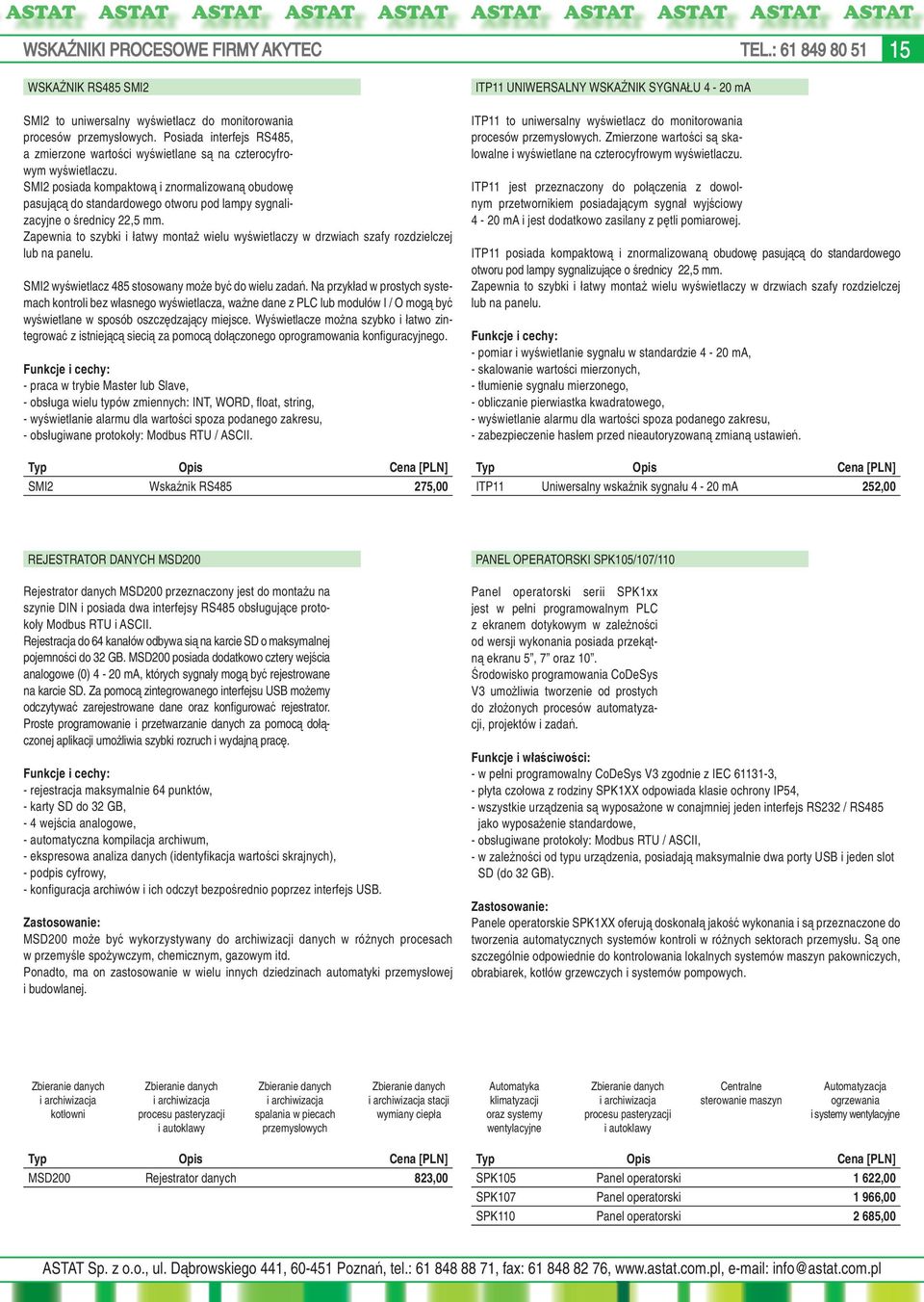

15 WSKAŹNIKI PROCESOWE FIRMY AKYTEC TEL.: WSKAŹNIK RS485 SMI2 SMI2 to uniwersalny wyświetlacz do monitorowania procesów przemysłowych. Posiada interfejs RS485, a zmierzone wartości wyświetlane są na czterocyfrowym wyświetlaczu. SMI2 posiada kompaktową i znormalizowaną obudowę pasującą do standardowego otworu pod lampy sygnalizacyjne o średnicy 22,5 mm. Zapewnia to szybki i łatwy montaż wielu wyświetlaczy w drzwiach szafy rozdzielczej lub na panelu. SMI2 wyświetlacz 485 stosowany może być do wielu zadań. Na przykład w prostych systemach kontroli bez własnego wyświetlacza, ważne dane z PLC lub modułów I / O mogą być wyświetlane w sposób oszczędzający miejsce. Wyświetlacze można szybko i łatwo zintegrować z istniejącą siecią za pomocą dołączonego oprogramowania konfi guracyjnego. Funkcje i cechy: - praca w trybie Master lub Slave, - obsługa wielu typów zmiennych: INT, WORD, fl oat, string, - wyświetlanie alarmu dla wartości spoza podanego zakresu, - obsługiwane protokoły: Modbus RTU / ASCII. Opis Cena [PLN] SMI2 Wskaźnik RS ,00 ITP11 UNIWERSALNY WSKAŹNIK SYGNAŁU 4-20 ma ITP11 to uniwersalny wyświetlacz do monitorowania procesów przemysłowych. Zmierzone wartości są skalowalne i wyświetlane na czterocyfrowym wyświetlaczu. ITP11 jest przeznaczony do połączenia z dowolnym przetwornikiem posiadającym sygnał wyjściowy 4-20 ma i jest dodatkowo zasilany z pętli pomiarowej. ITP11 posiada kompaktową i znormalizowaną obudowę pasującą do standardowego otworu pod lampy sygnalizujące o średnicy 22,5 mm. Zapewnia to szybki i łatwy montaż wielu wyświetlaczy w drzwiach szafy rozdzielczej lub na panelu. Funkcje i cechy: - pomiar i wyświetlanie sygnału w standardzie 4-20 ma, - skalowanie wartości mierzonych, - tłumienie sygnału mierzonego, - obliczanie pierwiastka kwadratowego, - wyświetlanie alarmu dla wartości spoza podanego zakresu, - zabezpieczenie hasłem przed nieautoryzowaną zmianą ustawień. Opis Cena [PLN] ITP11 Uniwersalny wskaźnik sygnału 4-20 ma 252,00 REJESTRATOR DANYCH MSD200 Rejestrator danych MSD200 przeznaczony jest do montażu na szynie DIN i posiada dwa interfejsy RS485 obsługujące protokoły Modbus RTU i ASCII. Rejestracja do 64 kanałów odbywa sią na karcie SD o maksymalnej pojemności do 32 GB. MSD200 posiada dodatkowo cztery wejścia analogowe (0) 4-20 ma, których sygnały mogą być rejestrowane na karcie SD. Za pomocą zintegrowanego interfejsu USB możemy odczytywać zarejestrowane dane oraz konfi gurować rejestrator. Proste programowanie i przetwarzanie danych za pomocą dołączonej aplikacji umożliwia szybki rozruch i wydajną pracę. Funkcje i cechy: - rejestracja maksymalnie 64 punktów, - karty SD do 32 GB, - 4 wejścia analogowe, - automatyczna kompilacja archiwum, - ekspresowa analiza danych (identyfi kacja wartości skrajnych), - podpis cyfrowy, - konfi guracja archiwów i ich odczyt bezpośrednio poprzez interfejs USB. Zastosowanie: MSD200 może być wykorzystywany do archiwizacji danych w różnych procesach w przemyśle spożywczym, chemicznym, gazowym itd. Ponadto, ma on zastosowanie w wielu innych dziedzinach automatyki przemysłowej i budowlanej. PANEL OPERATORSKI SPK105/107/110 Panel operatorski serii SPK1xx jest w pełni programowalnym PLC z ekranem dotykowym w zależności od wersji wykonania posiada przekątną ekranu 5, 7 oraz 10. Środowisko programowania CoDeSys V3 umożliwia tworzenie od prostych do złożonych procesów automatyzacji, projektów i zadań. Funkcje i właściwości: - w pełni programowalny CoDeSys V3 zgodnie z IEC , - płyta czołowa z rodziny SPK1XX odpowiada klasie ochrony IP54, - wszystkie urządzenia są wyposażone w conajmniej jeden interfejs RS232 / RS485 jako wyposażenie standardowe, - obsługiwane protokoły: Modbus RTU / ASCII, - w zależności od typu urządzenia, posiadają maksymalnie dwa porty USB i jeden slot SD (do 32 GB). Zastosowanie: Panele operatorskie SPK1XX oferują doskonałą jakość wykonania i są przeznaczone do tworzenia automatycznych systemów kontroli w różnych sektorach przemysłu. Są one szczególnie odpowiednie do kontrolowania lokalnych systemów maszyn pakowniczych, obrabiarek, kotłów grzewczych i systemów pompowych. Zbieranie danych i archiwizacja kotłowni Zbieranie danych i archiwizacja procesu pasteryzacji i autoklawy Zbieranie danych i archiwizacja spalania w piecach przemysłowych Zbieranie danych i archiwizacja stacji wymiany ciepła Automatyka klimatyzacji oraz systemy wentylacyjne Zbieranie danych i archiwizacja procesu pasteryzacji i autoklawy Centralne sterowanie maszyn Automatyzacja ogrzewania i systemy wentylacyjne Opis Cena [PLN] MSD200 Rejestrator danych 823,00 Opis Cena [PLN] SPK105 Panel operatorski 1 622,00 SPK107 Panel operatorski 1 966,00 SPK110 Panel operatorski 2 685,00

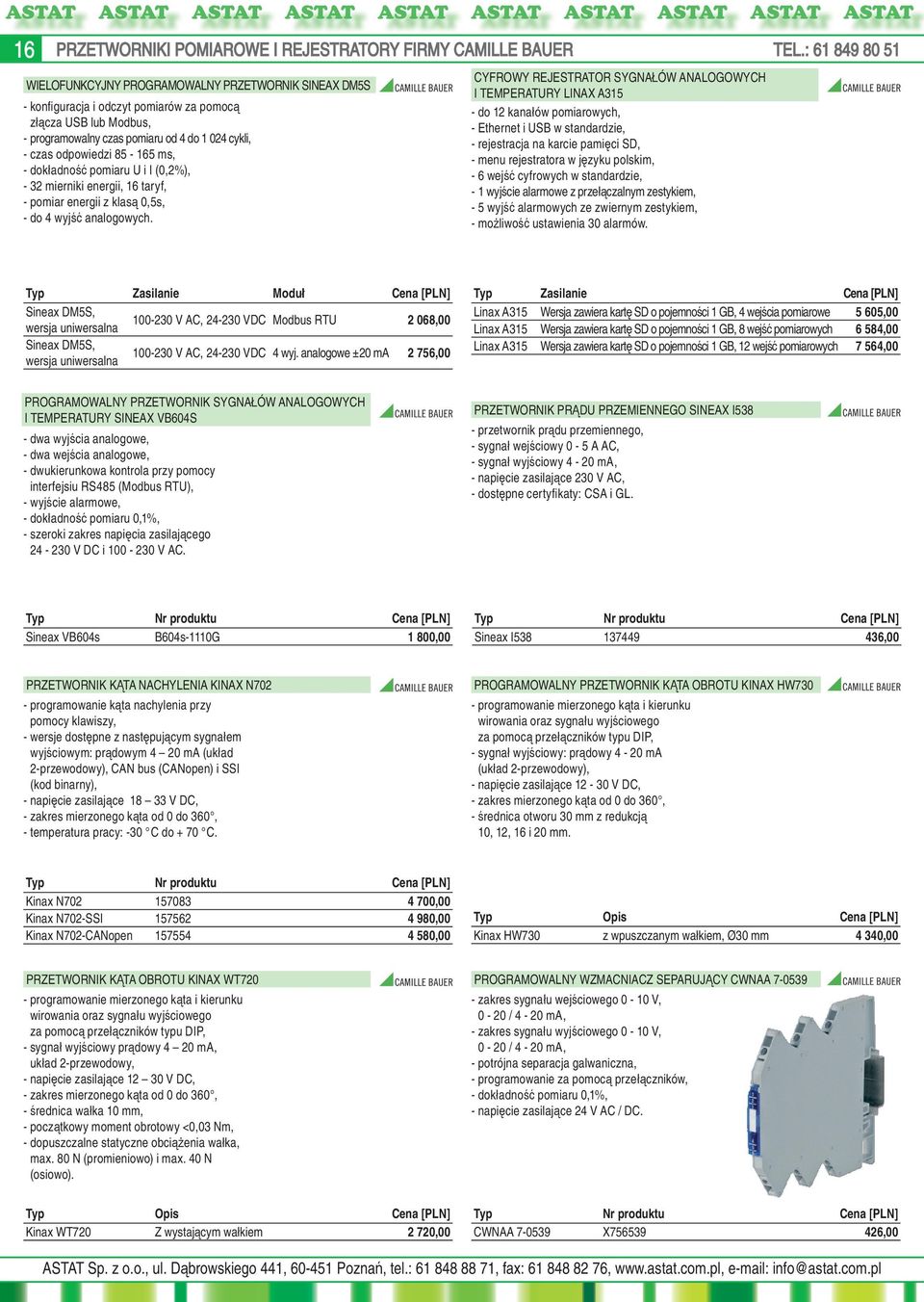

16 16 PRZETWORNIKI POMIAROWE I REJESTRATORY FIRMY CAMILLE BAUER TEL.: WIELOFUNKCYJNY PROGRAMOWALNY PRZETWORNIK SINEAX DM5S - konfi guracja i odczyt pomiarów za pomocą złącza USB lub Modbus, - programowalny czas pomiaru od 4 do cykli, - czas odpowiedzi ms, - dokładność pomiaru U i I (0,2%), - 32 mierniki energii, 16 taryf, - pomiar energii z klasą 0,5s, - do 4 wyjść analogowych. CYFROWY REJESTRATOR SYGNAŁÓW ANALOGOWYCH I TEMPERATURY LINAX A315 - do 12 kanałów pomiarowych, - Ethernet i USB w standardzie, - rejestracja na karcie pamięci SD, - menu rejestratora w języku polskim, - 6 wejść cyfrowych w standardzie, - 1 wyjście alarmowe z przełączalnym zestykiem, - 5 wyjść alarmowych ze zwiernym zestykiem, - możliwość ustawienia 30 alarmów. Zasilanie Moduł Cena [PLN] Sineax DM5S, wersja uniwersalna V AC, VDC Modbus RTU 2 068,00 Sineax DM5S, wersja uniwersalna V AC, VDC 4 wyj. analogowe ±20 ma 2 756,00 Zasilanie Cena [PLN] Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 4 wejścia pomiarowe 5 605,00 Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 8 wejść pomiarowych 6 584,00 Linax A315 Wersja zawiera kartę SD o pojemności 1 GB, 12 wejść pomiarowych 7 564,00 PROGRAMOWALNY PRZETWORNIK SYGNAŁÓW ANALOGOWYCH I TEMPERATURY SINEAX VB604S - dwa wyjścia analogowe, - dwa wejścia analogowe, - dwukierunkowa kontrola przy pomocy interfejsiu RS485 (Modbus RTU), - wyjście alarmowe, - dokładność pomiaru 0,1%, - szeroki zakres napięcia zasilającego V DC i V AC. PRZETWORNIK PRĄDU PRZEMIENNEGO SINEAX I538 - przetwornik prądu przemiennego, - sygnał wejściowy 0-5 A AC, - sygnał wyjściowy 4-20 ma, - napięcie zasilające 230 V AC, - dostępne certyfi katy: CSA i GL. Nr produktu Cena [PLN] Sineax VB604s B604s-1110G 1 800,00 Nr produktu Cena [PLN] Sineax I ,00 PRZETWORNIK KĄTA NACHYLENIA KINAX N702 - programowanie kąta nachylenia przy pomocy klawiszy, - wersje dostępne z następującym sygnałem wyjściowym: prądowym 4 20 ma (układ 2-przewodowy), CAN bus (CANopen) i SSI (kod binarny), - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - temperatura pracy: -30 C do + 70 C. PROGRAMOWALNY PRZETWORNIK KĄTA OBROTU KINAX HW730 - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy: prądowy 4-20 ma (układ 2-przewodowy), - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - średnica otworu 30 mm z redukcją 10, 12, 16 i 20 mm. Nr produktu Cena [PLN] Kinax N ,00 Kinax N702-SSI ,00 Kinax N702-CANopen ,00 Opis Cena [PLN] Kinax HW730 z wpuszczanym wałkiem, Ø30 mm 4 340,00 PRZETWORNIK KĄTA OBROTU KINAX WT720 - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy prądowy 4 20 ma, układ 2-przewodowy, - napięcie zasilające V DC, - zakres mierzonego kąta od 0 do 360, - średnica wałka 10 mm, - początkowy moment obrotowy <0,03 Nm, - dopuszczalne statyczne obciążenia wałka, max. 80 N (promieniowo) i max. 40 N (osiowo). Opis Cena [PLN] Kinax WT720 Z wystającym wałkiem 2 720,00 PROGRAMOWALNY WZMACNIACZ SEPARUJĄCY CWNAA zakres sygnału wejściowego 0-10 V, 0-20 / 4-20 ma, - zakres sygnału wyjściowego 0-10 V, 0-20 / 4-20 ma, - potrójna separacja galwaniczna, - programowanie za pomocą przełączników, - dokładność pomiaru 0,1%, - napięcie zasilające 24 V AC / DC. Nr produktu Cena [PLN] CWNAA X ,00

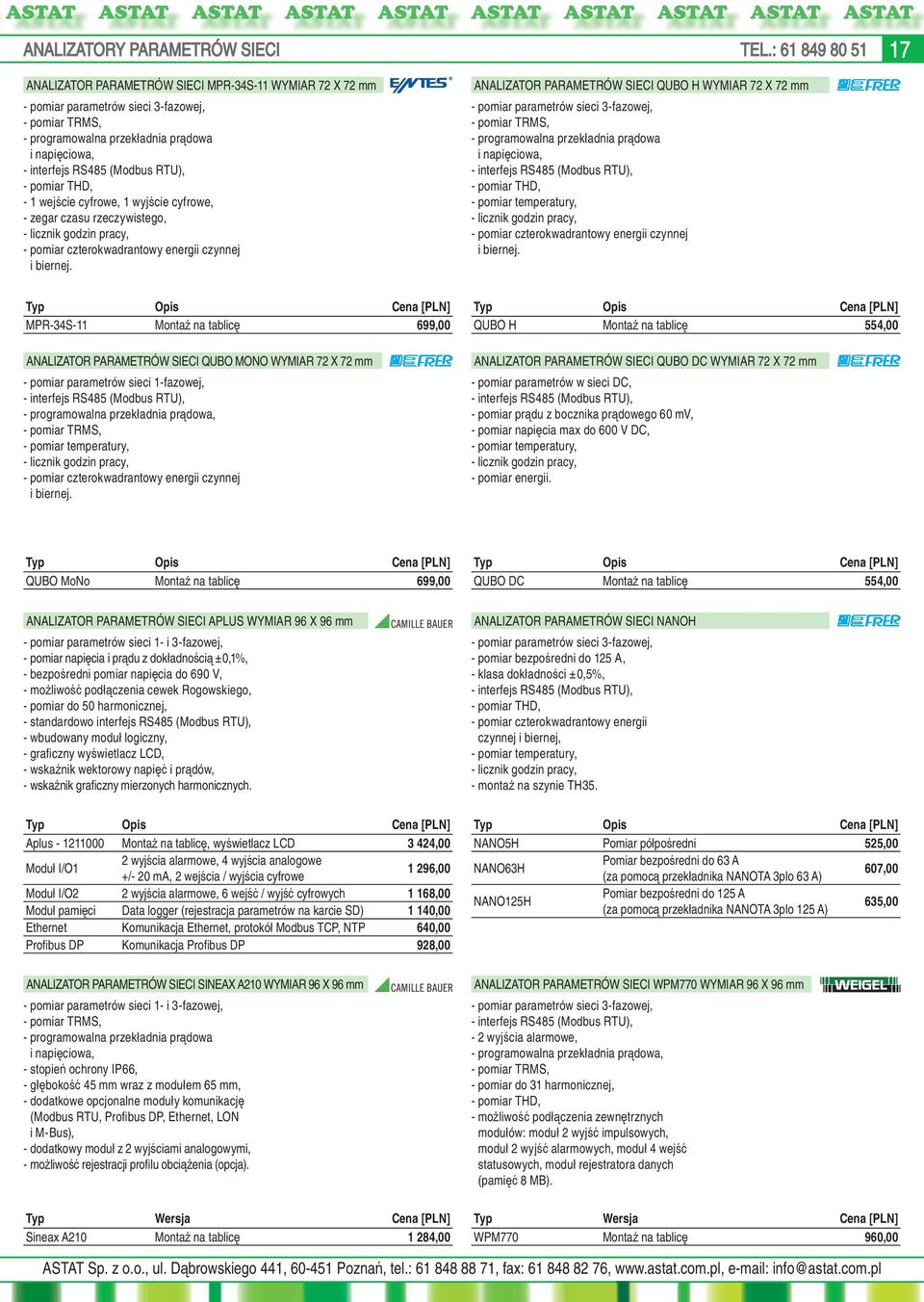

17 ANALIZATORY PARAMETRÓW SIECI TEL.: ANALIZATOR PARAMETRÓW SIECI MPR-34S-11 WYMIAR 72 X 72 mm - pomiar parametrów sieci 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD, - 1 wejście cyfrowe, 1 wyjście cyfrowe, - zegar czasu rzeczywistego, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. ANALIZATOR PARAMETRÓW SIECI QUBO H WYMIAR 72 X 72 mm - pomiar parametrów sieci 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD, - pomiar temperatury, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. Opis Cena [PLN] MPR-34S-11 Montaż na tablicę 699,00 ANALIZATOR PARAMETRÓW SIECI QUBO MONO WYMIAR 72 X 72 mm - pomiar parametrów sieci 1-fazowej, - interfejs RS485 (Modbus RTU), - programowalna przekładnia prądowa, - pomiar TRMS, - pomiar temperatury, - licznik godzin pracy, - pomiar czterokwadrantowy energii czynnej i biernej. Opis Cena [PLN] QUBO H Montaż na tablicę 554,00 ANALIZATOR PARAMETRÓW SIECI QUBO DC WYMIAR 72 X 72 mm - pomiar parametrów w sieci DC, - interfejs RS485 (Modbus RTU), - pomiar prądu z bocznika prądowego 60 mv, - pomiar napięcia max do 600 V DC, - pomiar temperatury, - licznik godzin pracy, - pomiar energii. Opis Cena [PLN] QUBO MoNo Montaż na tablicę 699,00 Opis Cena [PLN] QUBO DC Montaż na tablicę 554,00 ANALIZATOR PARAMETRÓW SIECI APLUS WYMIAR 96 X 96 mm - pomiar parametrów sieci 1- i 3-fazowej, - pomiar napięcia i prądu z dokładnością ±0,1%, - bezpośredni pomiar napięcia do 690 V, - możliwość podłączenia cewek Rogowskiego, - pomiar do 50 harmonicznej, - standardowo interfejs RS485 (Modbus RTU), - wbudowany moduł logiczny, - grafi czny wyświetlacz LCD, - wskaźnik wektorowy napięć i prądów, - wskaźnik grafi czny mierzonych harmonicznych. Opis Cena [PLN] Aplus Montaż na tablicę, wyświetlacz LCD 3 424,00 Moduł I/O1 2 wyjścia alarmowe, 4 wyjścia analogowe +/- 20 ma, 2 wejścia / wyjścia cyfrowe 1 296,00 Moduł I/O2 2 wyjścia alarmowe, 6 wejść / wyjść cyfrowych 1 168,00 Moduł pamięci Data logger (rejestracja parametrów na karcie SD) 1 140,00 Ethernet Komunikacja Ethernet, protokół Modbus TCP, NTP 640,00 Profi bus DP Komunikacja Profi bus DP 928,00 ANALIZATOR PARAMETRÓW SIECI NANOH - pomiar parametrów sieci 3-fazowej, - pomiar bezpośredni do 125 A, - klasa dokładności ±0,5%, - interfejs RS485 (Modbus RTU), - pomiar THD, - pomiar czterokwadrantowy energii czynnej i biernej, - pomiar temperatury, - licznik godzin pracy, - montaż na szynie TH35. Opis Cena [PLN] NANO5H Pomiar półpośredni 525,00 NANO63H Pomiar bezpośredni do 63 A (za pomocą przekładnika NANOTA 3plo 63 A) 607,00 NANO125H Pomiar bezpośredni do 125 A (za pomocą przekładnika NANOTA 3plo 125 A) 635,00 ANALIZATOR PARAMETRÓW SIECI SINEAX A210 WYMIAR 96 X 96 mm - pomiar parametrów sieci 1- i 3-fazowej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - stopień ochrony IP66, - głębokość 45 mm wraz z modułem 65 mm, - dodatkowe opcjonalne moduły komunikację (Modbus RTU, Profi bus DP, Ethernet, LON i M-Bus), - dodatkowy moduł z 2 wyjściami analogowymi, - możliwość rejestracji profi lu obciążenia (opcja). Wersja Cena [PLN] Sineax A210 Montaż na tablicę 1 284,00 ANALIZATOR PARAMETRÓW SIECI WPM770 WYMIAR 96 X 96 mm - pomiar parametrów sieci 3-fazowej, - interfejs RS485 (Modbus RTU), - 2 wyjścia alarmowe, - programowalna przekładnia prądowa, - pomiar TRMS, - pomiar do 31 harmonicznej, - pomiar THD, - możliwość podłączenia zewnętrznych modułów: moduł 2 wyjść impulsowych, moduł 2 wyjść alarmowych, moduł 4 wejść statusowych, moduł rejestratora danych (pamięć 8 MB). Wersja Cena [PLN] WPM770 Montaż na tablicę 960,00

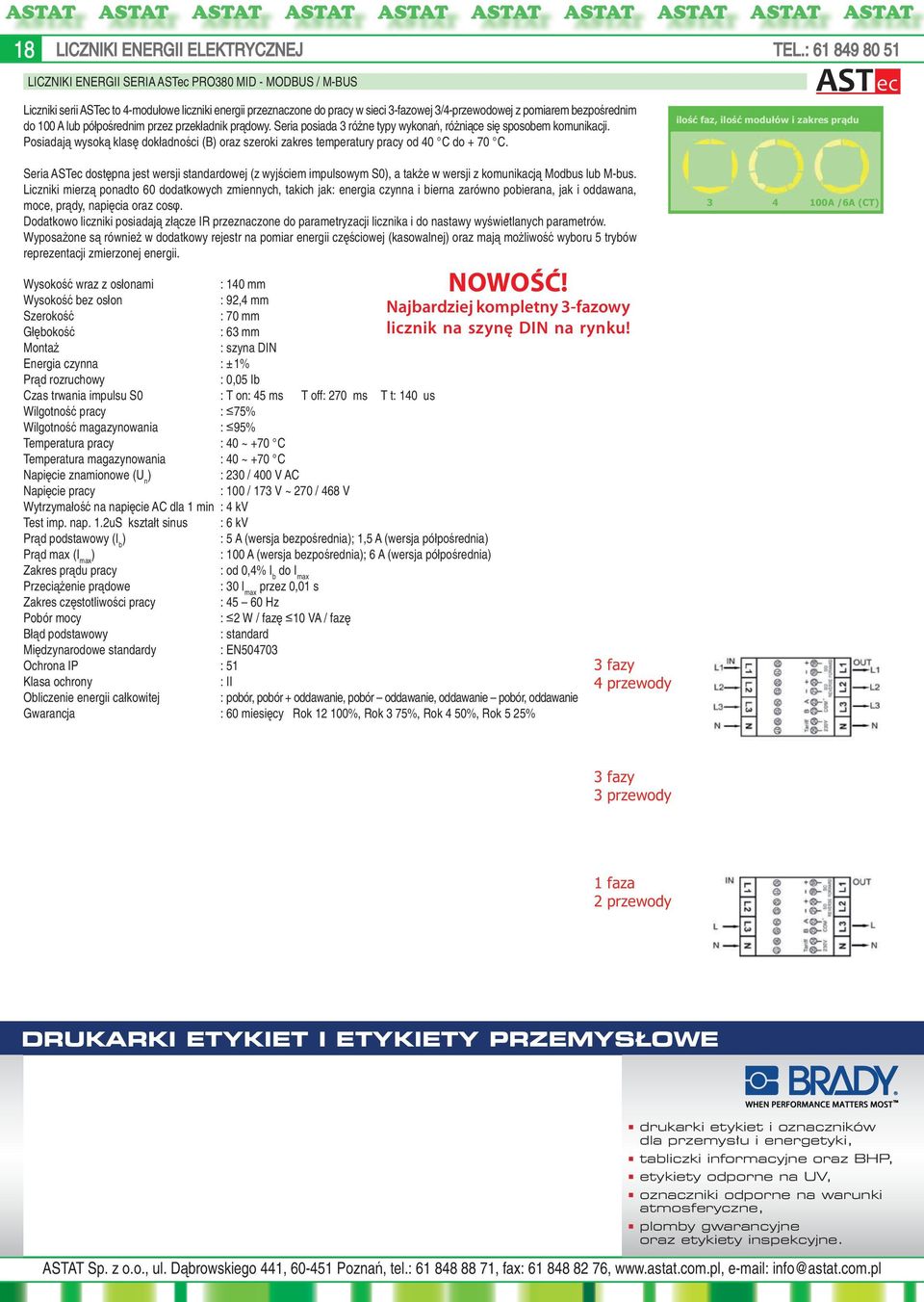

18 18 LICZNIKI ENERGII ELEKTRYCZNEJ TEL.: LICZNIKI ENERGII SERIA ASTec PRO380 MID - MODBUS / M-BUS Liczniki serii ASTec to 4-modułowe liczniki energii przeznaczone do pracy w sieci 3-fazowej 3/4-przewodowej z pomiarem bezpośrednim do 100 A lub półpośrednim przez przekładnik prądowy. Seria posiada 3 różne typy wykonań, różniące się sposobem komunikacji. Posiadają wysoką klasę dokładności (B) oraz szeroki zakres temperatury pracy od 40 C do + 70 C. Seria ASTec dostępna jest wersji standardowej (z wyjściem impulsowym S0), a także w wersji z komunikacją Modbus lub M-bus. Liczniki mierzą ponadto 60 dodatkowych zmiennych, takich jak: energia czynna i bierna zarówno pobierana, jak i oddawana, moce, prądy, napięcia oraz cosφ. Dodatkowo liczniki posiadają złącze IR przeznaczone do parametryzacji licznika i do nastawy wyświetlanych parametrów. Wyposażone są również w dodatkowy rejestr na pomiar energii częściowej (kasowalnej) oraz mają możliwość wyboru 5 trybów reprezentacji zmierzonej energii. Wysokość wraz z osłonami : 140 mm Wysokość bez osłon : 92,4 mm Szerokość : 70 mm Głębokość : 63 mm Montaż : szyna DIN Energia czynna : ±1% Prąd rozruchowy : 0,05 Ib Czas trwania impulsu S0 : T on: 45 ms T off: 270 ms T t: 140 us Wilgotność pracy : 75% Wilgotność magazynowania : 95% Temperatura pracy : 40 ~ +70 C Temperatura magazynowania : 40 ~ +70 C NOWOŚĆ! Najbardziej kompletny 3-fazowy licznik na szynę DIN na rynku! Napięcie znamionowe (U n ) : 230 / 400 V AC Napięcie pracy : 100 / 173 V ~ 270 / 468 V Wytrzymałość na napięcie AC dla 1 min : 4 kv Test imp. nap. 1.2uS kształt sinus : 6 kv Prąd podstawowy (I b ) : 5 A (wersja bezpośrednia); 1,5 A (wersja półpośrednia) Prąd max (I max ) : 100 A (wersja bezpośrednia); 6 A (wersja półpośrednia) Zakres prądu pracy : od 0,4% I b do I max Przeciążenie prądowe : 30 I max przez 0,01 s Zakres częstotliwości pracy : Hz Pobór mocy : 2 W / fazę 10 VA / fazę Błąd podstawowy : standard Międzynarodowe standardy : EN Ochrona IP : 51 Klasa ochrony : II Obliczenie energii całkowitej : pobór, pobór + oddawanie, pobór oddawanie, oddawanie pobór, oddawanie Gwarancja : 60 miesięcy Rok %, Rok 3 75%, Rok 4 50%, Rok 5 25% DRUKARKI ETYKIET I ETYKIETY PRZEMYSŁOWE drukarki etykiet i oznaczników dla przemysłu i energetyki, tabliczki informacyjne oraz BHP, etykiety odporne na UV, oznaczniki odporne na warunki atmosferyczne, plomby gwarancyjne oraz etykiety inspekcyjne. ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, ń tel.: , fax: , info@astat.com.pl

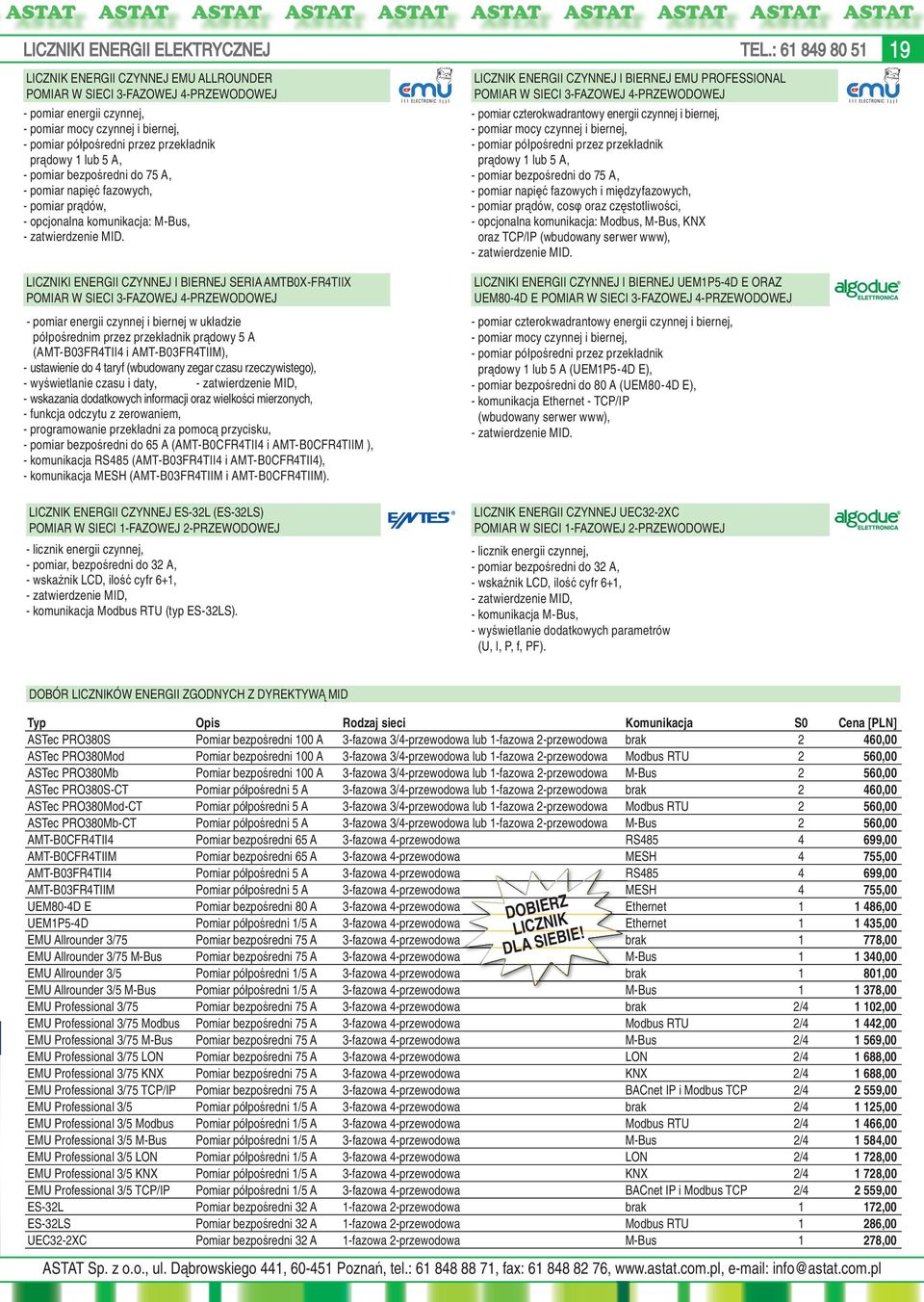

19 LICZNIKI ENERGII ELEKTRYCZNEJ TEL.: LICZNIK ENERGII CZYNNEJ EMU ALLROUNDER POMIAR W SIECI 3-FAZOWEJ 4-PRZEWODOWEJ - pomiar energii czynnej, - pomiar mocy czynnej i biernej, - pomiar półpośredni przez przekładnik prądowy 1 lub 5 A, - pomiar bezpośredni do 75 A, - pomiar napięć fazowych, - pomiar prądów, - opcjonalna komunikacja: M-Bus, - zatwierdzenie MID. LICZNIK ENERGII CZYNNEJ I BIERNEJ EMU PROFESSIONAL POMIAR W SIECI 3-FAZOWEJ 4-PRZEWODOWEJ - pomiar czterokwadrantowy energii czynnej i biernej, - pomiar mocy czynnej i biernej, - pomiar półpośredni przez przekładnik prądowy 1 lub 5 A, - pomiar bezpośredni do 75 A, - pomiar napięć fazowych i międzyfazowych, - pomiar prądów, cosφ oraz częstotliwości, - opcjonalna komunikacja: Modbus, M-Bus, KNX oraz TCP/IP (wbudowany serwer www), - zatwierdzenie MID. 19 LICZNIKI ENERGII CZYNNEJ I BIERNEJ SERIA AMTB0X-FR4TIIX POMIAR W SIECI 3-FAZOWEJ 4-PRZEWODOWEJ - pomiar energii czynnej i biernej w układzie półpośrednim przez przekładnik prądowy 5 A (AMT-B03FR4TII4 i AMT-B03FR4TIIM), - ustawienie do 4 taryf (wbudowany zegar czasu rzeczywistego), - wyświetlanie czasu i daty, - zatwierdzenie MID, - wskazania dodatkowych informacji oraz wielkości mierzonych, - funkcja odczytu z zerowaniem, - programowanie przekładni za pomocą przycisku, - pomiar bezpośredni do 65 A (AMT-B0CFR4TII4 i AMT-B0CFR4TIIM ), - komunikacja RS485 (AMT-B03FR4TII4 i AMT-B0CFR4TII4), - komunikacja MESH (AMT-B03FR4TIIM i AMT-B0CFR4TIIM). LICZNIK ENERGII CZYNNEJ ES-32L (ES-32LS) POMIAR W SIECI 1-FAZOWEJ 2-PRZEWODOWEJ - licznik energii czynnej, - pomiar, bezpośredni do 32 A, - wskaźnik LCD, ilość cyfr 6+1, - zatwierdzenie MID, - komunikacja Modbus RTU (typ ES-32LS). LICZNIKI ENERGII CZYNNEJ I BIERNEJ UEM1P5-4D E ORAZ UEM80-4D E POMIAR W SIECI 3-FAZOWEJ 4-PRZEWODOWEJ - pomiar czterokwadrantowy energii czynnej i biernej, - pomiar mocy czynnej i biernej, - pomiar półpośredni przez przekładnik prądowy 1 lub 5 A (UEM1P5-4D E), - pomiar bezpośredni do 80 A (UEM80-4D E), - komunikacja Ethernet - TCP/IP (wbudowany serwer www), - zatwierdzenie MID. LICZNIK ENERGII CZYNNEJ UEC32-2XC POMIAR W SIECI 1-FAZOWEJ 2-PRZEWODOWEJ - licznik energii czynnej, - pomiar bezpośredni do 32 A, - wskaźnik LCD, ilość cyfr 6+1, - zatwierdzenie MID, - komunikacja M-Bus, - wyświetlanie dodatkowych parametrów (U, I, P, f, PF). DOBÓR LICZNIKÓW ENERGII ZGODNYCH Z DYREKTYWĄ MID Opis Rodzaj sieci Komunikacja S0 Cena [PLN] ASTec PRO380S Pomiar bezpośredni 100 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa brak 2 460,00 ASTec PRO380Mod Pomiar bezpośredni 100 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa Modbus RTU 2 560,00 ASTec PRO380Mb Pomiar bezpośredni 100 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa M-Bus 2 560,00 ASTec PRO380S-CT Pomiar półpośredni 5 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa brak 2 460,00 ASTec PRO380Mod-CT Pomiar półpośredni 5 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa Modbus RTU 2 560,00 ASTec PRO380Mb-CT Pomiar półpośredni 5 A 3-fazowa 3/4-przewodowa lub 1-fazowa 2-przewodowa M-Bus 2 560,00 AMT-B0CFR4TII4 Pomiar bezpośredni 65 A 3-fazowa 4-przewodowa RS ,00 AMT-B0CFR4TIIM Pomiar bezpośredni 65 A 3-fazowa 4-przewodowa MESH 4 755,00 AMT-B03FR4TII4 Pomiar półpośredni 5 A 3-fazowa 4-przewodowa RS ,00 AMT-B03FR4TIIM Pomiar półpośredni 5 A 3-fazowa 4-przewodowa MESH 4 755,00 UEM80-4D E Pomiar bezpośredni 80 A 3-fazowa 4-przewodowa Ethernet ,00 UEM1P5-4D Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa Ethernet ,00 EMU Allrounder 3/75 Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa brak 1 778,00 EMU Allrounder 3/75 M-Bus Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa M-Bus ,00 EMU Allrounder 3/5 Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa brak 1 801,00 EMU Allrounder 3/5 M-Bus Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa M-Bus ,00 EMU Professional 3/75 Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa brak 2/ ,00 EMU Professional 3/75 Modbus Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa Modbus RTU 2/ ,00 EMU Professional 3/75 M-Bus Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa M-Bus 2/ ,00 EMU Professional 3/75 LON Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa LON 2/ ,00 EMU Professional 3/75 KNX Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa KNX 2/ ,00 EMU Professional 3/75 TCP/IP Pomiar bezpośredni 75 A 3-fazowa 4-przewodowa BACnet IP i Modbus TCP 2/ ,00 EMU Professional 3/5 Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa brak 2/ ,00 EMU Professional 3/5 Modbus Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa Modbus RTU 2/ ,00 EMU Professional 3/5 M-Bus Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa M-Bus 2/ ,00 EMU Professional 3/5 LON Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa LON 2/ ,00 EMU Professional 3/5 KNX Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa KNX 2/ ,00 EMU Professional 3/5 TCP/IP Pomiar półpośredni 1/5 A 3-fazowa 4-przewodowa BACnet IP i Modbus TCP 2/ ,00 ES-32L Pomiar bezpośredni 32 A 1-fazowa 2-przewodowa brak 1 172,00 ES-32LS Pomiar bezpośredni 32 A 1-fazowa 2-przewodowa Modbus RTU 1 286,00 UEC32-2XC Pomiar bezpośredni 32 A 1-fazowa 2-przewodowa M-Bus 1 278,00 DOBIERZ LICZNIK DLA SIEBIE!

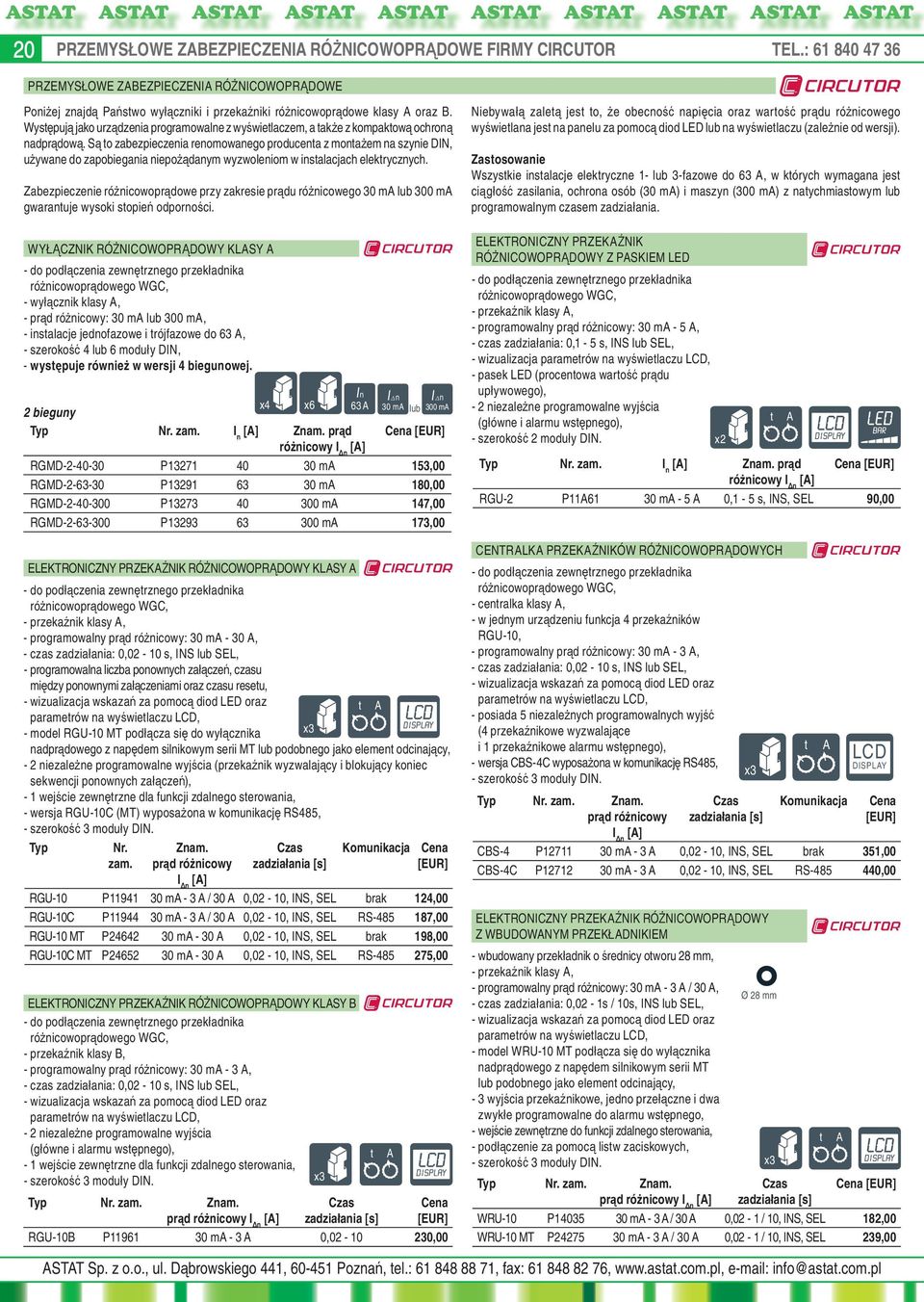

20 20 PRZEMYSŁOWE ZABEZPIECZENIA RÓŻNICOWOPRĄDOWE FIRMY CIRCUTOR TEL.: PRZEMYSŁOWE ZABEZPIECZENIA RÓŻNICOWOPRĄDOWE Poniżej znajdą Państwo wyłączniki i przekaźniki różnicowoprądowe klasy A oraz B. Występują jako urządzenia programowalne z wyświetlaczem, a także z kompaktową ochroną nadprądową. Są to zabezpieczenia renomowanego producenta z montażem na szynie DIN, używane do zapobiegania niepożądanym wyzwoleniom w instalacjach elektrycznych. Zabezpieczenie różnicowoprądowe przy zakresie prądu różnicowego 30 ma lub 300 ma gwarantuje wysoki stopień odporności. WYŁĄCZNIK RÓŻNICOWOPRĄDOWY KLASY A - do podłączenia zewnętrznego przekładnika różnicowoprądowego WGC, - wyłącznik klasy A, - prąd różnicowy: 30 ma lub 300 ma, - instalacje jednofazowe i trójfazowe do 63 A, - szerokość 4 lub 6 moduły DIN, - występuje również w wersji 4 biegunowej. 2 bieguny x4 x6 63 A 30 ma lub Nr. zam. I n [A] Znam. prąd Cena [EUR] różnicowy I Δn [A] RGMD P ma 153,00 RGMD P ma 180,00 RGMD P ma 147,00 RGMD P ma 173,00 ELEKTRONICZNY PRZEKAŹNIK RÓŻNICOWOPRĄDOWY KLASY A - do podłączenia zewnętrznego przekładnika różnicowoprądowego WGC, - przekaźnik klasy A, - programowalny prąd różnicowy: 30 ma - 30 A, - czas zadziałania: 0,02-10 s, INS lub SEL, - programowalna liczba ponownych załączeń, czasu między ponownymi załączeniami oraz czasu resetu, - wizualizacja wskazań za pomocą diod LED oraz t A parametrów na wyświetlaczu LCD, - model RGU-10 MT podłącza się do wyłącznika x3 nadprądowego z napędem silnikowym serii MT lub podobnego jako element odcinający, - 2 niezależne programowalne wyjścia (przekaźnik wyzwalający i blokujący koniec sekwencji ponownych załączeń), - 1 wejście zewnętrzne dla funkcji zdalnego sterowania, - wersja RGU-10C (MT) wyposażona w komunikację RS485, - szerokość 3 moduły DIN. Nr. zam. Znam. prąd różnicowy I Δn [A] Czas zadziałania [s] ELEKTRONICZNY PRZEKAŹNIK RÓŻNICOWOPRĄDOWY KLASY B - do podłączenia zewnętrznego przekładnika różnicowoprądowego WGC, - przekaźnik klasy B, - programowalny prąd różnicowy: 30 ma - 3 A, - czas zadziałania: 0,02-10 s, INS lub SEL, - wizualizacja wskazań za pomocą diod LED oraz parametrów na wyświetlaczu LCD, - 2 niezależne programowalne wyjścia (główne i alarmu wstępnego), - 1 wejście zewnętrzne dla funkcji zdalnego sterowania, - szerokość 3 moduły DIN. x3 Komunikacja Cena [EUR] RGU-10 P ma - 3 A / 30 A 0,02-10, INS, SEL brak 124,00 RGU-10C P ma - 3 A / 30 A 0,02-10, INS, SEL RS ,00 RGU-10 MT P ma - 30 A 0,02-10, INS, SEL brak 198,00 RGU-10C MT P ma - 30 A 0,02-10, INS, SEL RS ,00 Nr. zam. Znam. prąd różnicowy I Δn [A] Czas zadziałania [s] Cena [EUR] RGU-10B P ma - 3 A 0, ,00 I n t I n A I n 300 ma Niebywałą zaletą jest to, że obecność napięcia oraz wartość prądu różnicowego wyświetlana jest na panelu za pomocą diod LED lub na wyświetlaczu (zależnie od wersji). Zastosowanie Wszystkie instalacje elektryczne 1- lub 3-fazowe do 63 A, w których wymagana jest ciągłość zasilania, ochrona osób (30 ma) i maszyn (300 ma) z natychmiastowym lub programowalnym czasem zadziałania. ELEKTRONICZNY PRZEKAŹNIK RÓŻNICOWOPRĄDOWY Z PASKIEM LED - do podłączenia zewnętrznego przekładnika różnicowoprądowego WGC, - przekaźnik klasy A, - programowalny prąd różnicowy: 30 ma - 5 A, - czas zadziałania: 0,1-5 s, INS lub SEL, - wizualizacja parametrów na wyświetlaczu LCD, - pasek LED (procentowa wartość prądu upływowego), - 2 niezależne programowalne wyjścia (główne i alarmu wstępnego), - szerokość 2 moduły DIN. x2 Nr. zam. I n [A] Znam. prąd Cena [EUR] różnicowy I Δn [A] RGU-2 P11A61 30 ma - 5 A 0,1-5 s, INS, SEL 90,00 CENTRALKA PRZEKAŹNIKÓW RÓŻNICOWOPRĄDOWYCH - do podłączenia zewnętrznego przekładnika różnicowoprądowego WGC, - centralka klasy A, - w jednym urządzeniu funkcja 4 przekaźników RGU-10, - programowalny prąd różnicowy: 30 ma - 3 A, - czas zadziałania: 0,02-10 s, INS lub SEL, - wizualizacja wskazań za pomocą diod LED oraz parametrów na wyświetlaczu LCD, - posiada 5 niezależnych programowalnych wyjść (4 przekaźnikowe wyzwalające i 1 przekaźnikowe alarmu wstępnego), t A - wersja CBS-4C wyposażona w komunikację RS485, - szerokość 3 moduły DIN. x3 Nr. zam. Znam. Czas Komunikacja prąd różnicowy zadziałania [s] I Δn [A] Cena [EUR] CBS-4 P ma - 3 A 0,02-10, INS, SEL brak 351,00 CBS-4C P ma - 3 A 0,02-10, INS, SEL RS ,00 ELEKTRONICZNY PRZEKAŹNIK RÓŻNICOWOPRĄDOWY Z WBUDOWANYM PRZEKŁADNIKIEM - wbudowany przekładnik o średnicy otworu 28 mm, - przekaźnik klasy A, - programowalny prąd różnicowy: 30 ma - 3 A / 30 A, Ø 28 mm - czas zadziałania: 0,02-1s / 10s, INS lub SEL, - wizualizacja wskazań za pomocą diod LED oraz parametrów na wyświetlaczu LCD, - model WRU-10 MT podłącza się do wyłącznika nadprądowego z napędem silnikowym serii MT lub podobnego jako element odcinający, - 3 wyjścia przekaźnikowe, jedno przełączne i dwa zwykłe programowalne do alarmu wstępnego, - wejście zewnętrzne do funkcji zdalnego sterowania, - podłączenie za pomocą listw zaciskowych, - szerokość 3 moduły DIN. x3 Nr. zam. Znam. prąd różnicowy I Δn [A] Czas zadziałania [s] Cena [EUR] WRU-10 P ma - 3 A / 30 A 0,02-1 / 10, INS, SEL 182,00 WRU-10 MT P ma - 3 A / 30 A 0,02-1 / 10, INS, SEL 239,00 t A t A LCD DISPLAY
