ASTAT Sp. z o.o. ul. Dąbrowskiego 441 60-451 Poznań A.

1 ASTAT Sp. z o.o. ul. Dąbrowskiego Poznań A. Eberle GmbH & Co. KG Nuremberg Frankenstr. 160, D-90461

2 PODOBCIĄŻENIOWY REGULATOR ZACZEPÓW TRANSFORMATORA - REG Sys REGULATORY CEWEK PETERSENA - REG DP(A) ANALIZATORY JEE - PQ Sys ANALIZA DYNAMIKI SIECI SN I WN - DA Box 2000 SYSTEM REGULACJI NAPIĘCIA W SIECIACH nn - LVR Sys.

3 REG Sys

4 REG Sys Ekran Regulatora

5 REG Sys Ekran Statystyk

6 REG Sys Praca równoległa

7 FUNKCJE SPECJALNE Lokalizacja źródła zapadu napięcia Wersja z dodatkowym napięcie i prądem Regulacja napięcia zależna od obciążenia. Odbiorca niespokojny

8 Jakość zasilania Mobilne rejestratory zakłóceń

9 PQI-D Jakość Energii Rodzaje zaburzeń Flicker Wahania napięcia, zapady, wzrosty napięcia, przewy w zasilaniu Harmoniczne stan nieustalony U1 Aymetria U2 U3 Wahania częstotliwości

10 We take care of it. Standardy w jakości energii: Napięcie Wysokie PN-EN (Przemysł) Klasa PN-EN /-3-7 PN-EN (35150kV) PN-EN /-3 Napięcie Średnie PN-EN 50160/ PN-EN Napięcie Niskie PN-EN / PN-EN urządzenie urządzenie kwh urządzenie

11 We take care of it. PN-EN Klasa 1 Centra przetwarzania danych i firmy komunikacyjne, Zakłady opieki zdrowotnej... Klasa 2 Odbiorcy indywidualni Klasa 3 Duży przemysł generujący zakłócenia sieciowe

12 We take care of it. Mobilne analizatory sieci Stacjonarne analizatory sieci PQ - Box 100 PQI-D PQ - Box 200 PQI-DA PQI-DA smart

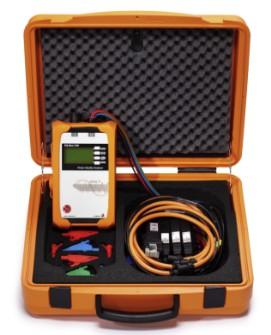

13 We take care of it. PQ-Box bardzo wytrzymały analizator sieci charakterystyka: Wejścia pomiarowe AC/DC: 4 x napięcie 800V P-P 4 x prądowe (cęgi) Pamięć: 2 GB pamięci flash Interfejs: USB 2.0 RS232 - synchronizujące wejście DCF / GPS IEC : klasa A Przetwornik: 24-bitowy A/D, dokładność <0,05% Synchronizacja: GPS Zasilanie AC / DC: za pomocą przewodów pomiarowych lub zewnętrznych, wewnętrznych UPS w razie awarii zasilania Warunki klimatyczne: Praca: -20 do 60 przechowywanie: -30 do 80 Stopień ochrony: IP65 Kategoria Instalacyjna : CAT IV Wymiary / waga: 220 x 146 x 57 mm / 1,7 kg

96kHz FFT DC... 20 khz Wejście AUX: 1000 mv 5 kabli pomiarowych dla prądu wraz z PE; także dla czujnika temperatury.

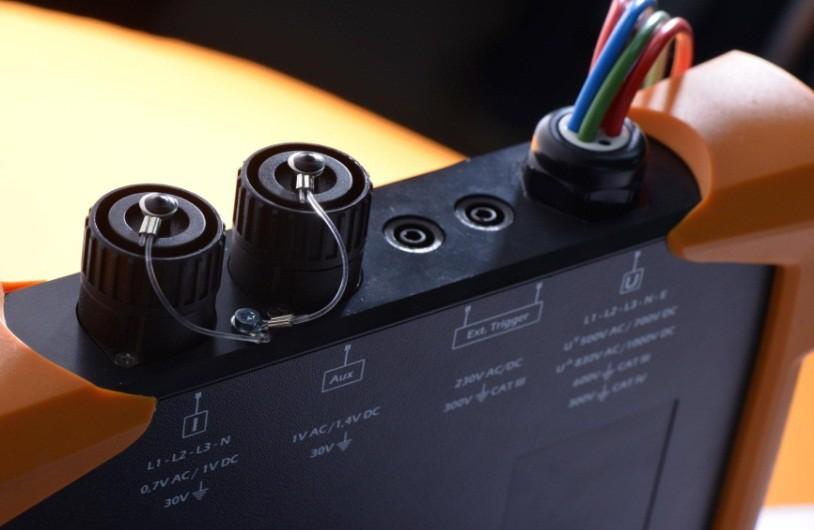

14 We take care of it. PQ-Box ekspert w analizie parametrów sieci charakterystyka: Wejścia analogowe AC/DC: 24-bitowy przetwornik A/D Częstotliwość próbkowania 40.96kHz FFT DC khz Wejście AUX: 1000 mv 5 kabli pomiarowych dla prądu wraz z PE; także dla czujnika temperatury... Wejście binarne: zewnętrzny sygnał wyzwalający Wartości chwilowe: próbkowanie 2 MHz, zakres + / - 5kV Pamięć: 4 GB do 32 GB SDcard Interfejs: USB 2.0 TCP / IP RS232 - DCF / Synchronizacja czasu GPS. PN-EN : klasa A (<dokładność 0,1%) Synchronizacja czasu: GPS, DCF77 UPS: Pojemność baterii 6h

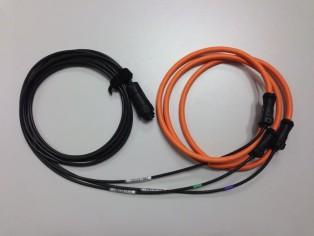

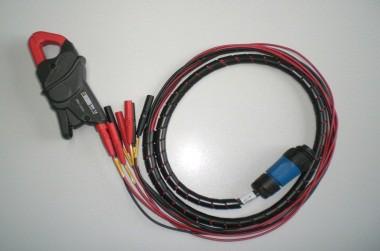

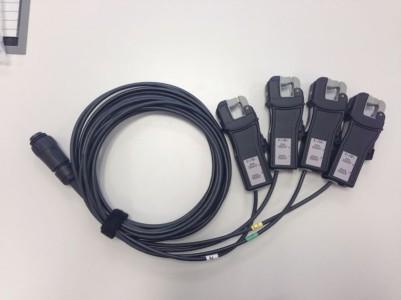

15 We take care of it. Inteligentne dodatki: PQ-Box automatycznie rozpoznaje podłączone aktualnie czujniki. Cewki Rogowskiego: (1000V CAT III) Zakres: A RMS - długość 40 cm Zakres: A RMS - długość 61cm Zakres: A RMS - długość 91cm Cęgi prądowe: (600V CAT III) Zakres: 0-20 A RMS wysoka dokładność, mały błąd fazowy Zakres: 0,5-250A RMS Adapter prądu: Z wtykami bananowymi 4 mm możemy podłączyć dowolne cęgi

PQI-D(A) Jakość Energii Właściwości: Częstotliwość próbkowania 10,24kHz dla 4 (8) wejść napięciowych i 4 wejść prądowych Przeciążalność prądowa 20 x In (24 bit A/D) Zasada - automatyczny zapis

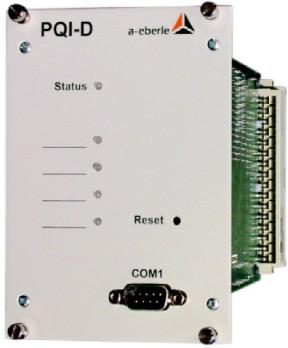

16 PQI-D(A) Jakość Energii Właściwości: Częstotliwość próbkowania 10,24kHz dla 4 (8) wejść napięciowych i 4 wejść prądowych Przeciążalność prądowa 20 x In (24 bit A/D) Zasada - automatyczny zapis zaburzeń 0,1ms i 10ms Automatyczne powiadamianie o zaburzeniach Analiza harmonicznych, zapady, wzrosty, moce Jednoczesny pomiar parametrów fazowych i przewodowych Swobodnie programowalne wejścia i wyjścia Udostępnianie jako przetwornik pomiarowy do 8 wyjść analogowych (2,5/5/10/20mA) spośród 4000 parametrów

Automatyczne opracowywanie raportów zgodności z PN-EN 50160 oraz Rozporządzeniem Ministra Gospodarki

17 PQI-D(A) Jakość Energii Elektrycznej Analiza danych - program WinPQ Baza danych My SQL Dostępność zmierzonych parametrów ze wszystkich urządzeń stacjonarnych oraz przenośnych analizatorów Jakości Energii, Automatyczne opracowywanie raportów zgodności z PN-EN oraz Rozporządzeniem Ministra Gospodarki Emisja informacji o zaburzeniach w formacie PDF na drukarki i Zdalna obsługa Analizy statystyczne (np. z 1 roku)

18 We take care of it Certyfikat klasy A wystawiony przez niezależne laboratorium PSL

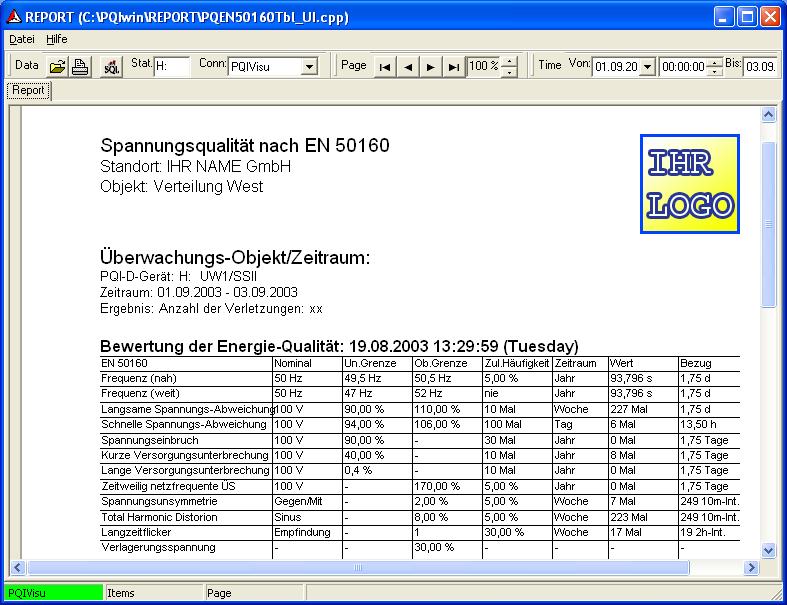

19 PQI-D Jakość Energii MySQL Raportowanie Raport Jakości Energii PQReport Tabele, wykresy graficzne zestawienia tematyczne

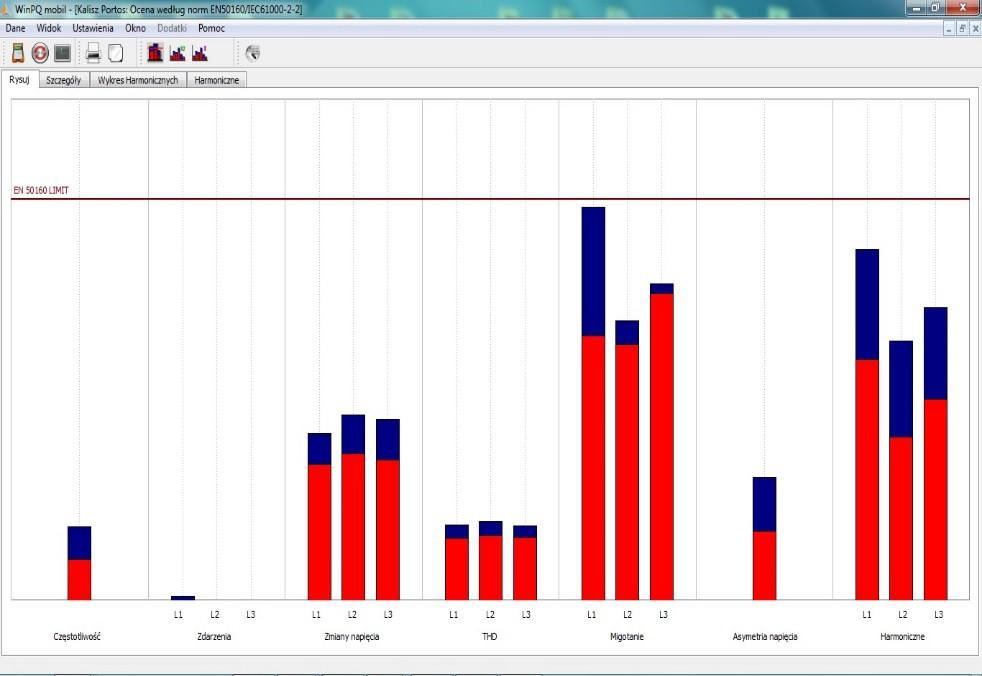

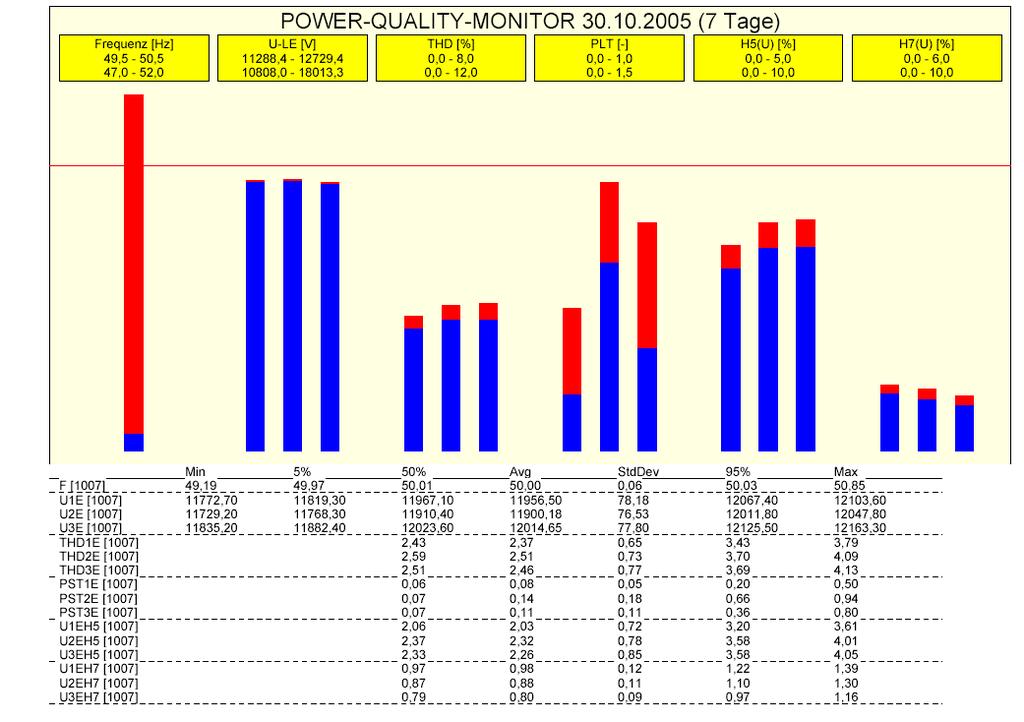

20 PQI-D Jakość Energii Tygodniowa analiza parametrów zgodnie z EN-50160

21 Rozwiążemy każdy problem Dynamika Sieci i Stabilność Systemu ASTAT Sp. z o.o. Poznań POLSKA Dr. C. Rüster A. Eberle GmbH & Co. KG Nürnberg DEUTSCHLAND;

23 Dziękuję za uwagę. Anna Hońdo menager produktu Tel
