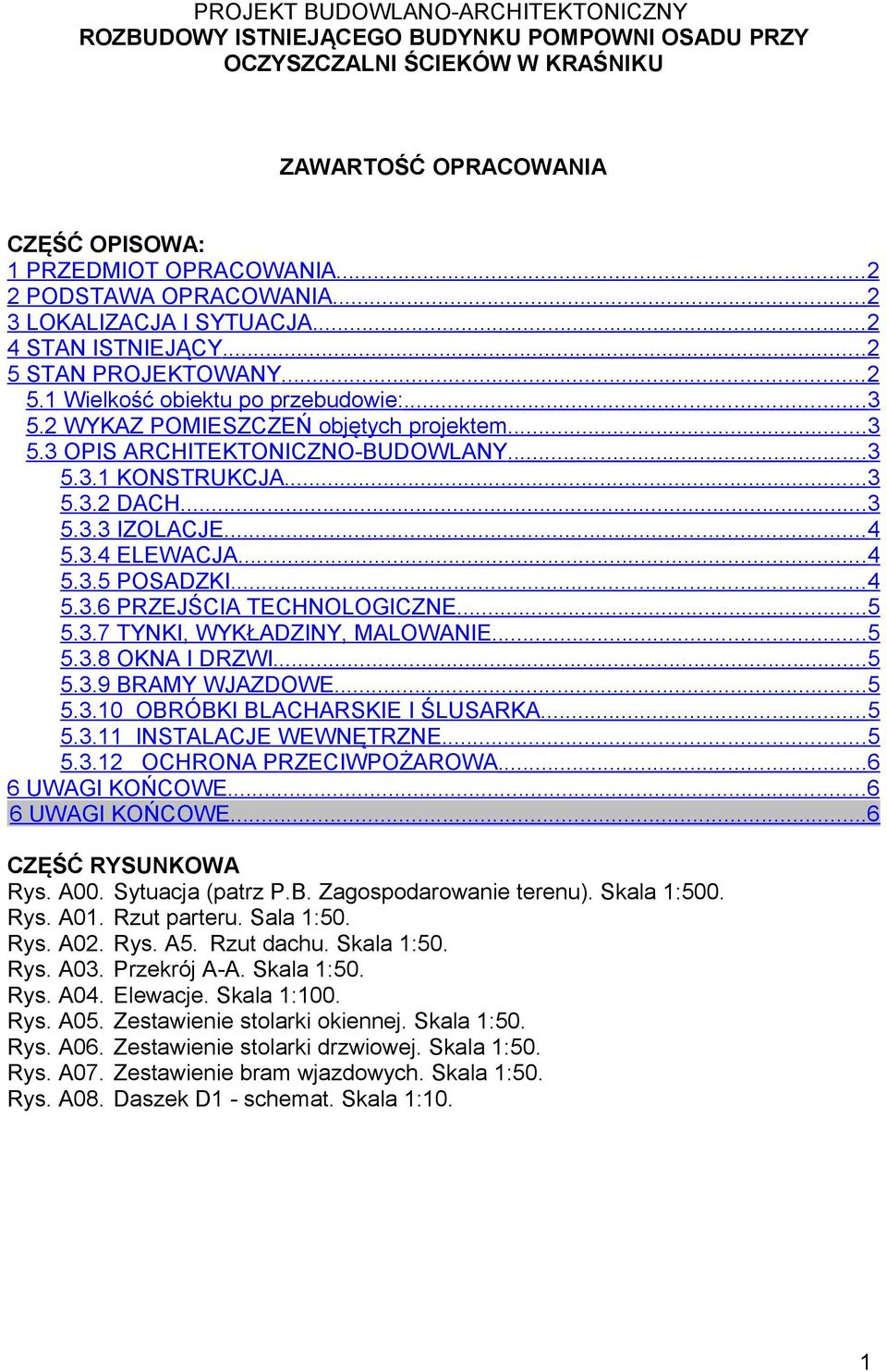

1 PROJEKT BUDOWLANO-ARCHITEKTONICZNY ROZBUDOWY ISTNIEJĄCEGO BUDYNKU POMPOWNI OSADU PRZY OCZYSZCZALNI ŚCIEKÓW W KRAŚNIKU ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ OPISOWA: 1 PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA I SYTUACJA STAN ISTNIEJĄCY STAN PROJEKTOWANY Wielkość obiektu po przebudowie: WYKAZ POMIESZCZEŃ objętych projektem OPIS ARCHITEKTONICZNO-BUDOWLANY KONSTRUKCJA DACH IZOLACJE ELEWACJA POSADZKI PRZEJŚCIA TECHNOLOGICZNE TYNKI, WYKŁADZINY, MALOWANIE OKNA I DRZWI BRAMY WJAZDOWE OBRÓBKI BLACHARSKIE I ŚLUSARKA INSTALACJE WEWNĘTRZNE OCHRONA PRZECIWPOŻAROWA UWAGI KOŃCOWE UWAGI KOŃCOWE...6 CZĘŚĆ RYSUNKOWA Rys. A00. Sytuacja (patrz P.B. Zagospodarowanie terenu). Skala 1:500. Rys. A01. Rzut parteru. Sala 1:50. Rys. A02. Rys. A5. Rzut dachu. Skala 1:50. Rys. A03. Przekrój A-A. Skala 1:50. Rys. A04. Elewacje. Skala 1:100. Rys. A05. Zestawienie stolarki okiennej. Skala 1:50. Rys. A06. Zestawienie stolarki drzwiowej. Skala 1:50. Rys. A07. Zestawienie bram wjazdowych. Skala 1:50. Rys. A08. Daszek D1 - schemat. Skala 1:10. 1

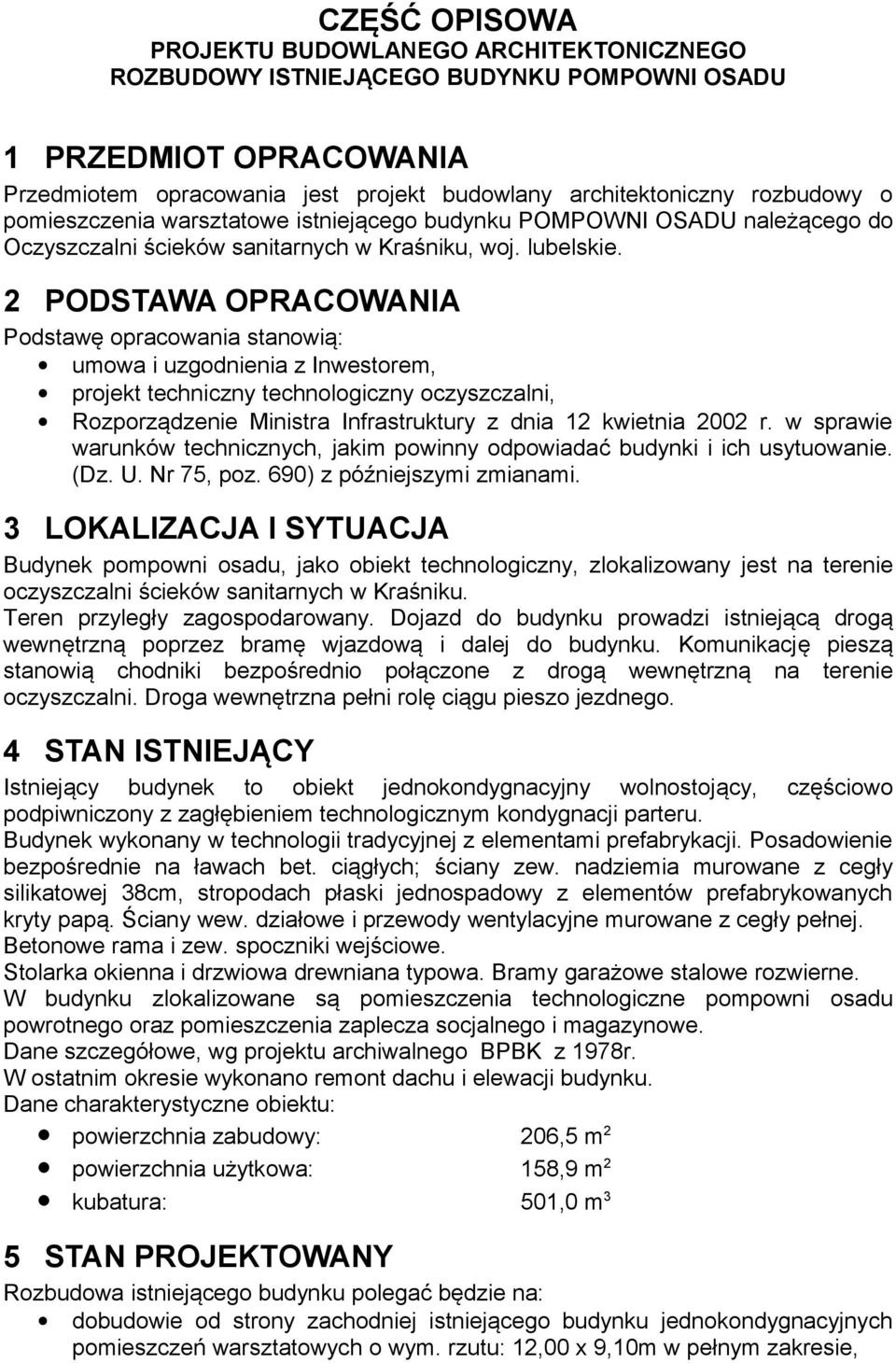

2 CZĘŚĆ OPISOWA PROJEKTU BUDOWLANEGO ARCHITEKTONICZNEGO ROZBUDOWY ISTNIEJĄCEGO BUDYNKU POMPOWNI OSADU 1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany architektoniczny rozbudowy o pomieszczenia warsztatowe istniejącego budynku POMPOWNI OSADU należącego do Oczyszczalni ścieków sanitarnych w Kraśniku, woj. lubelskie. 2 PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: umowa i uzgodnienia z Inwestorem, projekt techniczny technologiczny oczyszczalni, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690) z późniejszymi zmianami. 3 LOKALIZACJA I SYTUACJA Budynek pompowni osadu, jako obiekt technologiczny, zlokalizowany jest na terenie oczyszczalni ścieków sanitarnych w Kraśniku. Teren przyległy zagospodarowany. Dojazd do budynku prowadzi istniejącą drogą wewnętrzną poprzez bramę wjazdową i dalej do budynku. Komunikację pieszą stanowią chodniki bezpośrednio połączone z drogą wewnętrzną na terenie oczyszczalni. Droga wewnętrzna pełni rolę ciągu pieszo jezdnego. 4 STAN ISTNIEJĄCY Istniejący budynek to obiekt jednokondygnacyjny wolnostojący, częściowo podpiwniczony z zagłębieniem technologicznym kondygnacji parteru. Budynek wykonany w technologii tradycyjnej z elementami prefabrykacji. Posadowienie bezpośrednie na ławach bet. ciągłych; ściany zew. nadziemia murowane z cegły silikatowej 38cm, stropodach płaski jednospadowy z elementów prefabrykowanych kryty papą. Ściany wew. działowe i przewody wentylacyjne murowane z cegły pełnej. Betonowe rama i zew. spoczniki wejściowe. Stolarka okienna i drzwiowa drewniana typowa. Bramy garażowe stalowe rozwierne. W budynku zlokalizowane są pomieszczenia technologiczne pompowni osadu powrotnego oraz pomieszczenia zaplecza socjalnego i magazynowe. Dane szczegółowe, wg projektu archiwalnego BPBK z 1978r. W ostatnim okresie wykonano remont dachu i elewacji budynku. Dane charakterystyczne obiektu: powierzchnia zabudowy: 206,5 m 2 powierzchnia użytkowa: 158,9 m 2 kubatura: 501,0 m 3 5 STAN PROJEKTOWANY Rozbudowa istniejącego budynku polegać będzie na: dobudowie od strony zachodniej istniejącego budynku jednokondygnacyjnych pomieszczeń warsztatowych o wym. rzutu: 12,00 x 9,10m w pełnym zakresie,

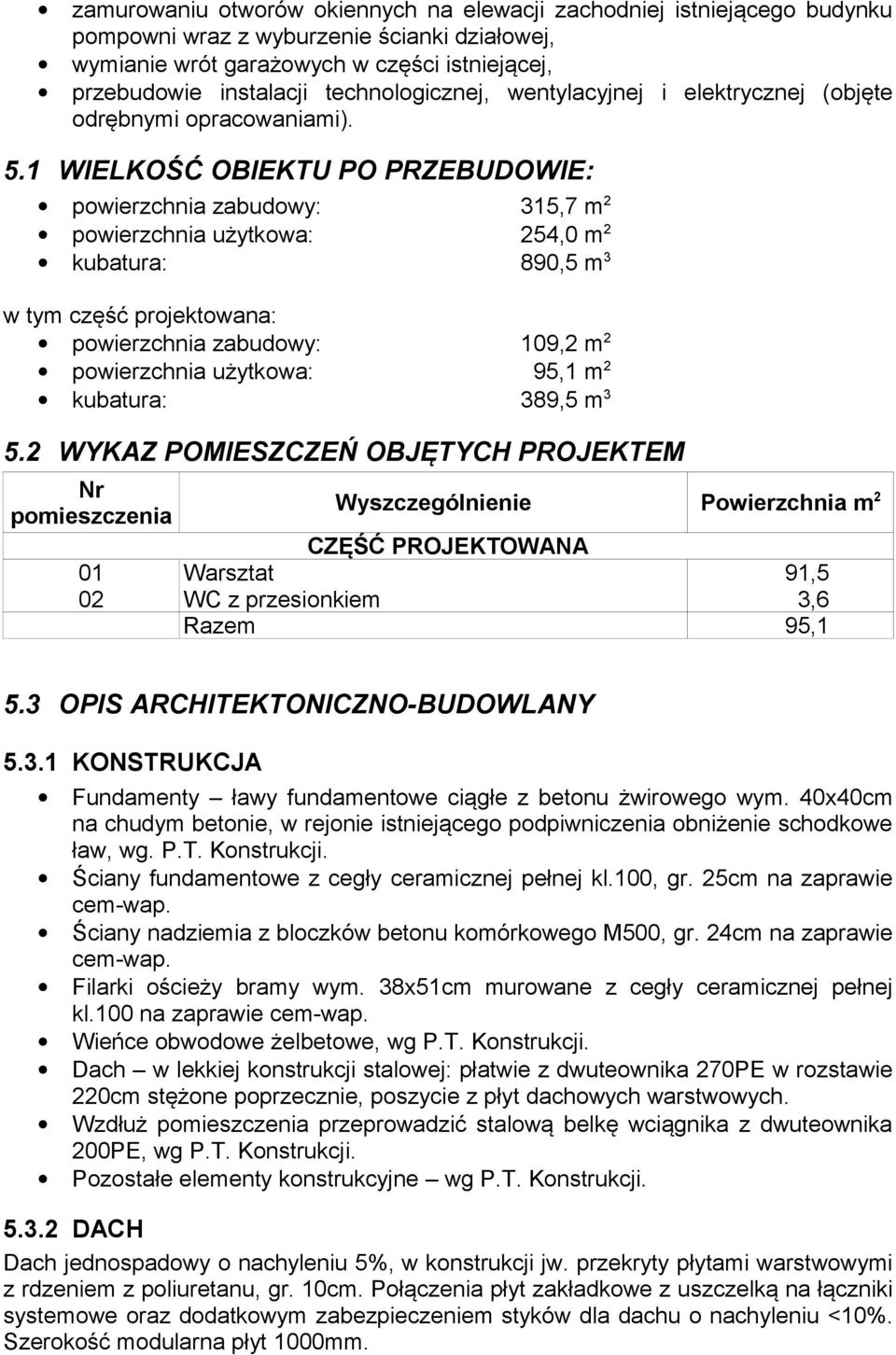

3 zamurowaniu otworów okiennych na elewacji zachodniej istniejącego budynku pompowni wraz z wyburzenie ścianki działowej, wymianie wrót garażowych w części istniejącej, przebudowie instalacji technologicznej, wentylacyjnej i elektrycznej (objęte odrębnymi opracowaniami). 5.1 WIELKOŚĆ OBIEKTU PO PRZEBUDOWIE: powierzchnia zabudowy: 315,7 m 2 powierzchnia użytkowa: 254,0 m 2 kubatura: 890,5 m 3 w tym część projektowana: powierzchnia zabudowy: 109,2 m 2 powierzchnia użytkowa: 95,1 m 2 kubatura: 389,5 m WYKAZ POMIESZCZEŃ OBJĘTYCH PROJEKTEM Nr pomieszczenia Wyszczególnienie Powierzchnia m 2 CZĘŚĆ PROJEKTOWANA Warsztat 91,5 WC z przesionkiem 3,6 Razem 95,1 5.3 OPIS ARCHITEKTONICZNO-BUDOWLANY KONSTRUKCJA Fundamenty ławy fundamentowe ciągłe z betonu żwirowego wym. 40x40cm na chudym betonie, w rejonie istniejącego podpiwniczenia obniżenie schodkowe ław, wg. P.T. Konstrukcji. Ściany fundamentowe z cegły ceramicznej pełnej kl.100, gr. 25cm na zaprawie cem-wap. Ściany nadziemia z bloczków betonu komórkowego M500, gr. 24cm na zaprawie cem-wap. Filarki ościeży bramy wym. 38x51cm murowane z cegły ceramicznej pełnej kl.100 na zaprawie cem-wap. Wieńce obwodowe żelbetowe, wg P.T. Konstrukcji. Dach w lekkiej konstrukcji stalowej: płatwie z dwuteownika 270PE w rozstawie 220cm stężone poprzecznie, poszycie z płyt dachowych warstwowych. Wzdłuż pomieszczenia przeprowadzić stalową belkę wciągnika z dwuteownika 200PE, wg P.T. Konstrukcji. Pozostałe elementy konstrukcyjne wg P.T. Konstrukcji DACH Dach jednospadowy o nachyleniu 5%, w konstrukcji jw. przekryty płytami warstwowymi z rdzeniem z poliuretanu, gr. 10cm. Połączenia płyt zakładkowe z uszczelką na łączniki systemowe oraz dodatkowym zabezpieczeniem styków dla dachu o nachyleniu <10%. Szerokość modularna płyt 1000mm.

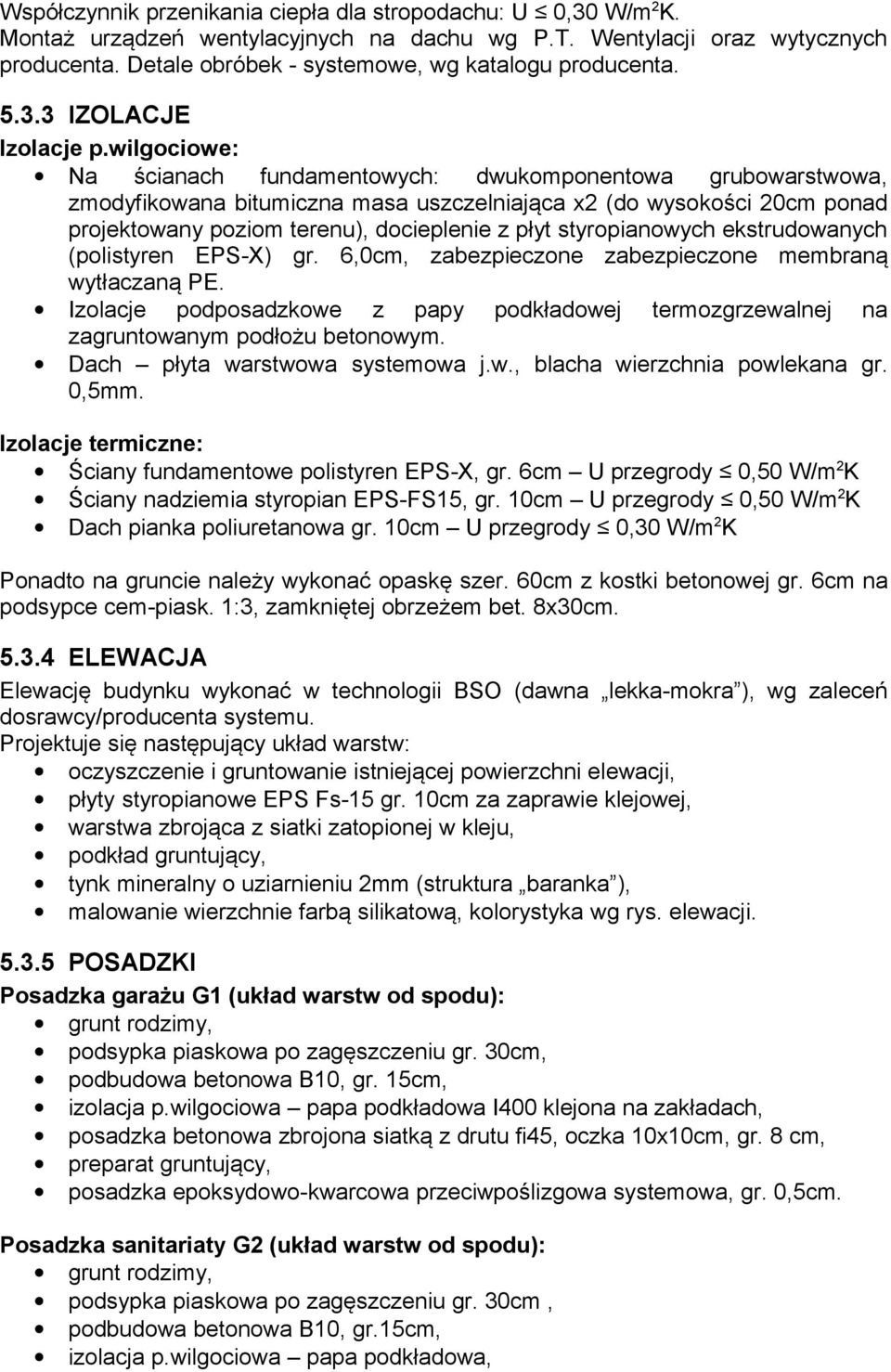

4 Współczynnik przenikania ciepła dla stropodachu: U 0,30 W/m 2 K. Montaż urządzeń wentylacyjnych na dachu wg P.T. Wentylacji oraz wytycznych producenta. Detale obróbek - systemowe, wg katalogu producenta IZOLACJE Izolacje p.wilgociowe: Na ścianach fundamentowych: dwukomponentowa grubowarstwowa, zmodyfikowana bitumiczna masa uszczelniająca x2 (do wysokości 20cm ponad projektowany poziom terenu), docieplenie z płyt styropianowych ekstrudowanych (polistyren EPS-X) gr. 6,0cm, zabezpieczone zabezpieczone membraną wytłaczaną PE. Izolacje podposadzkowe z papy podkładowej termozgrzewalnej na zagruntowanym podłożu betonowym. Dach płyta warstwowa systemowa j.w., blacha wierzchnia powlekana gr. 0,5mm. Izolacje termiczne: Ściany fundamentowe polistyren EPS-X, gr. 6cm U przegrody 0,50 W/m 2 K Ściany nadziemia styropian EPS-FS15, gr. 10cm U przegrody 0,50 W/m 2 K Dach pianka poliuretanowa gr. 10cm U przegrody 0,30 W/m 2 K Ponadto na gruncie należy wykonać opaskę szer. 60cm z kostki betonowej gr. 6cm na podsypce cem-piask. 1:3, zamkniętej obrzeżem bet. 8x30cm ELEWACJA Elewację budynku wykonać w technologii BSO (dawna lekka-mokra ), wg zaleceń dosrawcy/producenta systemu. Projektuje się następujący układ warstw: oczyszczenie i gruntowanie istniejącej powierzchni elewacji, płyty styropianowe EPS Fs-15 gr. 10cm za zaprawie klejowej, warstwa zbrojąca z siatki zatopionej w kleju, podkład gruntujący, tynk mineralny o uziarnieniu 2mm (struktura baranka ), malowanie wierzchnie farbą silikatową, kolorystyka wg rys. elewacji POSADZKI Posadzka garażu G1 (układ warstw od spodu): grunt rodzimy, podsypka piaskowa po zagęszczeniu gr. 30cm, podbudowa betonowa B10, gr. 15cm, izolacja p.wilgociowa papa podkładowa I400 klejona na zakładach, posadzka betonowa zbrojona siatką z drutu fi45, oczka 10x10cm, gr. 8 cm, preparat gruntujący, posadzka epoksydowo-kwarcowa przeciwpoślizgowa systemowa, gr. 0,5cm. Posadzka sanitariaty G2 (układ warstw od spodu): grunt rodzimy, podsypka piaskowa po zagęszczeniu gr. 30cm, podbudowa betonowa B10, gr.15cm, izolacja p.wilgociowa papa podkładowa,

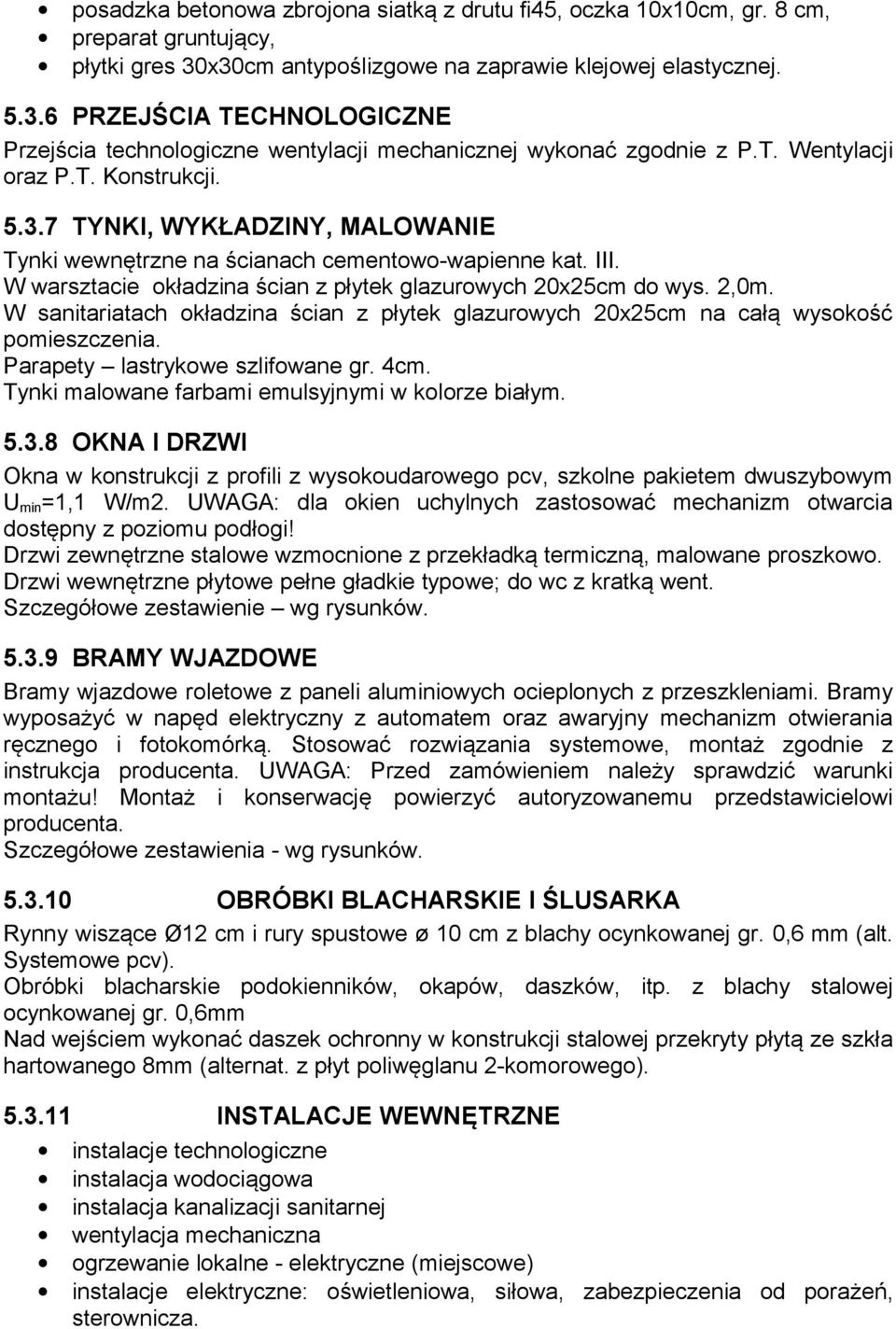

5 posadzka betonowa zbrojona siatką z drutu fi45, oczka 10x10cm, gr. 8 cm, preparat gruntujący, płytki gres 30x30cm antypoślizgowe na zaprawie klejowej elastycznej PRZEJŚCIA TECHNOLOGICZNE Przejścia technologiczne wentylacji mechanicznej wykonać zgodnie z P.T. Wentylacji oraz P.T. Konstrukcji TYNKI, WYKŁADZINY, MALOWANIE Tynki wewnętrzne na ścianach cementowo-wapienne kat. III. W warsztacie okładzina ścian z płytek glazurowych 20x25cm do wys. 2,0m. W sanitariatach okładzina ścian z płytek glazurowych 20x25cm na całą wysokość pomieszczenia. Parapety lastrykowe szlifowane gr. 4cm. Tynki malowane farbami emulsyjnymi w kolorze białym OKNA I DRZWI Okna w konstrukcji z profili z wysokoudarowego pcv, szkolne pakietem dwuszybowym U min =1,1 W/m2. UWAGA: dla okien uchylnych zastosować mechanizm otwarcia dostępny z poziomu podłogi! Drzwi zewnętrzne stalowe wzmocnione z przekładką termiczną, malowane proszkowo. Drzwi wewnętrzne płytowe pełne gładkie typowe; do wc z kratką went. Szczegółowe zestawienie wg rysunków BRAMY WJAZDOWE Bramy wjazdowe roletowe z paneli aluminiowych ocieplonych z przeszkleniami. Bramy wyposażyć w napęd elektryczny z automatem oraz awaryjny mechanizm otwierania ręcznego i fotokomórką. Stosować rozwiązania systemowe, montaż zgodnie z instrukcja producenta. UWAGA: Przed zamówieniem należy sprawdzić warunki montażu! Montaż i konserwację powierzyć autoryzowanemu przedstawicielowi producenta. Szczegółowe zestawienia - wg rysunków OBRÓBKI BLACHARSKIE I ŚLUSARKA Rynny wiszące Ø12 cm i rury spustowe ø 10 cm z blachy ocynkowanej gr. 0,6 mm (alt. Systemowe pcv). Obróbki blacharskie podokienników, okapów, daszków, itp. z blachy stalowej ocynkowanej gr. 0,6mm Nad wejściem wykonać daszek ochronny w konstrukcji stalowej przekryty płytą ze szkła hartowanego 8mm (alternat. z płyt poliwęglanu 2-komorowego) INSTALACJE WEWNĘTRZNE instalacje technologiczne instalacja wodociągowa instalacja kanalizacji sanitarnej wentylacja mechaniczna ogrzewanie lokalne - elektryczne (miejscowe) instalacje elektryczne: oświetleniowa, siłowa, zabezpieczenia od porażeń, sterownicza.

6 OCHRONA PRZECIWPOŻAROWA Oczyszczalnię ścieków uznaje się za bezpieczną pod względem pożarowym, a co za tym idzie nie ma szczególnych wymagań dotyczących konstrukcji budynku. 6 UWAGI KOŃCOWE Wszystkie roboty należy wykonywać zgodnie z zatwierdzonym projektem, przestrzegając przepisów zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych oraz w odpowiednich normach i przepisach. Wszystkie prace winny być wykonane zgodnie z wymogami rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401). Stosowane materiały powinny spełniać wymogi ustawy z dnia 10 kwietnia 2004r. O wyrobach budowlanych (Dz.U. Nr 92, poz. 881) oraz związanych z nią rozporządzeń. Wszystkie materiały stosować zgodnie z ich przeznaczeniem, i wytycznymi producenta, dochowując technicznych warunków wykonania robót. Wszystkie prace należy wykonywać pod nadzorem uprawnionych do tego osób. Załoga powinna być przeszkolona, wyposażona w odpowiedni sprzęt i posiadać wymagane kwalifikacje. Teren prowadzonych prac powinien być oznakowany i zabezpieczony przed dostępem osób postronnych. W przypadku stwierdzenia niezgodności realizacji z założeniami bądź wytycznymi niniejszego projektu, całą odpowiedzialność ponosi wykonawca lub autor projektu wykonawczego bądź zamiennego. Lublin, listopad 2008r. Opracował: mgr inż. Piotr Chołdzyński Projektant: mgr inż. arch. Krzysztof Korona upr. nr 1951/Lb/92

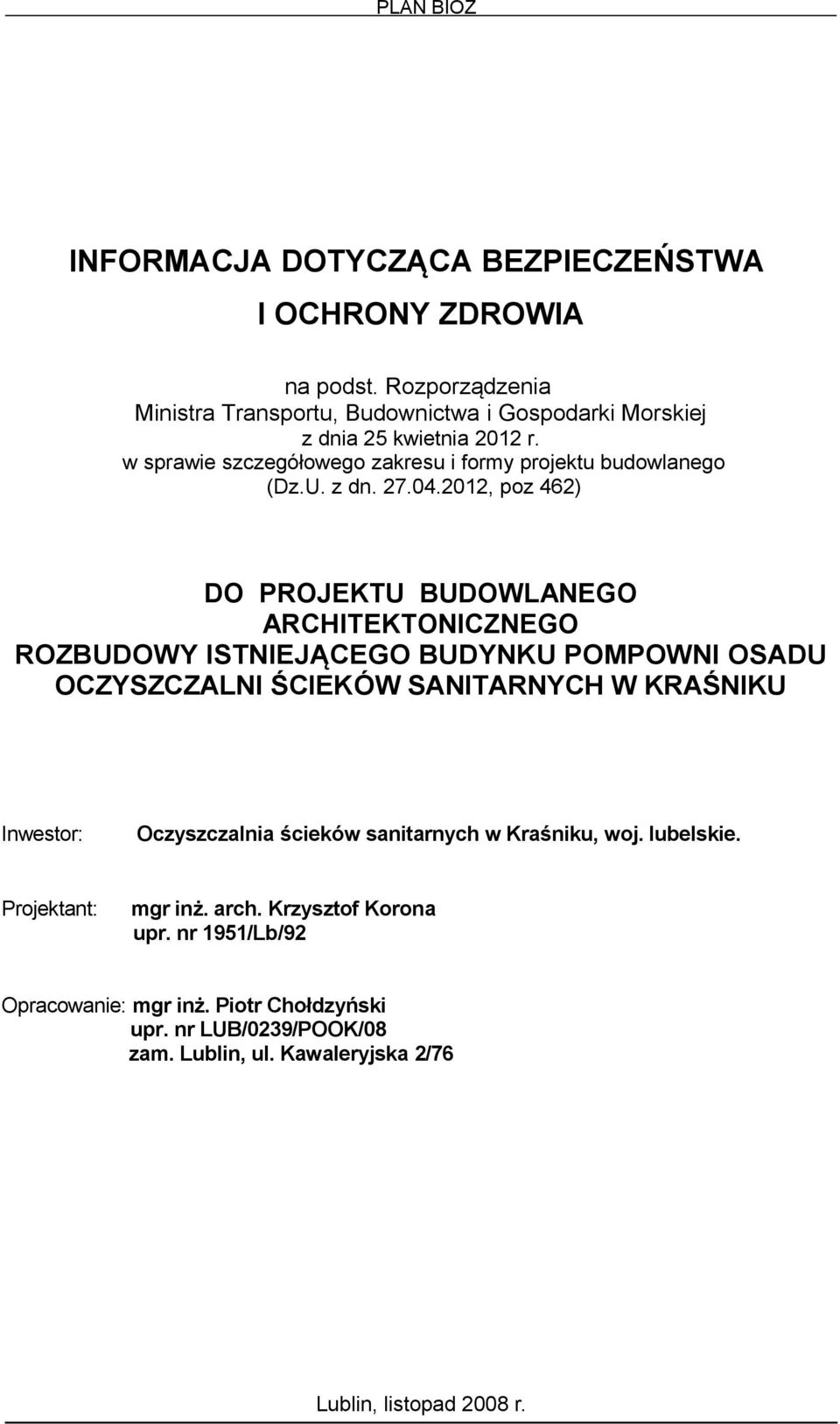

7 PLAN BIOZ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA na podst. Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z dn , poz 462) DO PROJEKTU BUDOWLANEGO ARCHITEKTONICZNEGO ROZBUDOWY ISTNIEJĄCEGO BUDYNKU POMPOWNI OSADU OCZYSZCZALNI ŚCIEKÓW SANITARNYCH W KRAŚNIKU Inwestor: Oczyszczalnia ścieków sanitarnych w Kraśniku, woj. lubelskie. Projektant: mgr inż. arch. Krzysztof Korona upr. nr 1951/Lb/92 Opracowanie: mgr inż. Piotr Chołdzyński upr. nr LUB/0239/POOK/08 zam. Lublin, ul. Kawaleryjska 2/76 Lublin, listopad 2008 r.

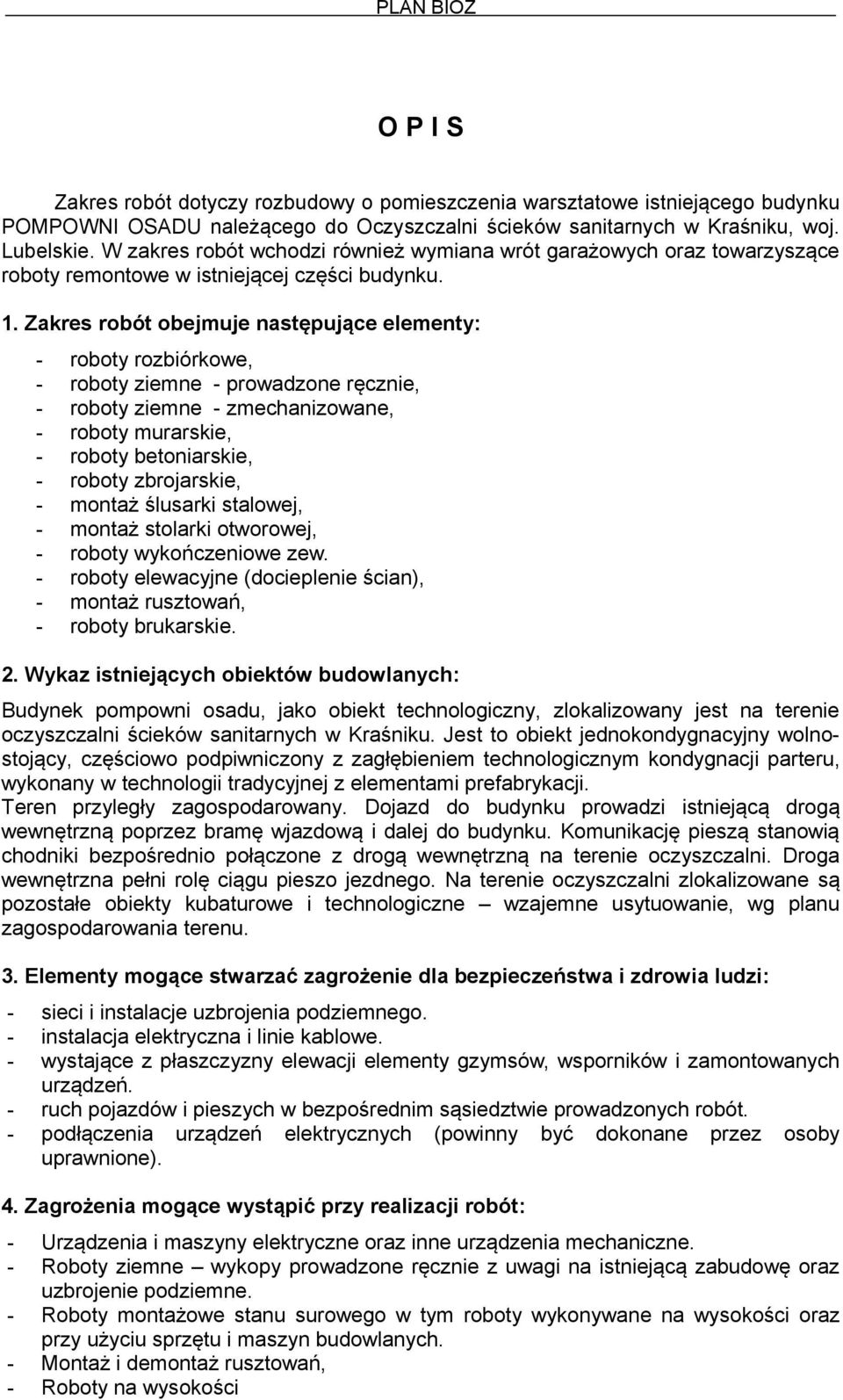

8 PLAN BIOZ O P I S Zakres robót dotyczy rozbudowy o pomieszczenia warsztatowe istniejącego budynku POMPOWNI OSADU należącego do Oczyszczalni ścieków sanitarnych w Kraśniku, woj. Lubelskie. W zakres robót wchodzi również wymiana wrót garażowych oraz towarzyszące roboty remontowe w istniejącej części budynku. 1. Zakres robót obejmuje następujące elementy: - roboty rozbiórkowe, - roboty ziemne - prowadzone ręcznie, - roboty ziemne - zmechanizowane, - roboty murarskie, - roboty betoniarskie, - roboty zbrojarskie, - montaż ślusarki stalowej, - montaż stolarki otworowej, - roboty wykończeniowe zew. - roboty elewacyjne (docieplenie ścian), - montaż rusztowań, - roboty brukarskie. 2. Wykaz istniejących obiektów budowlanych: Budynek pompowni osadu, jako obiekt technologiczny, zlokalizowany jest na terenie oczyszczalni ścieków sanitarnych w Kraśniku. Jest to obiekt jednokondygnacyjny wolnostojący, częściowo podpiwniczony z zagłębieniem technologicznym kondygnacji parteru, wykonany w technologii tradycyjnej z elementami prefabrykacji. Teren przyległy zagospodarowany. Dojazd do budynku prowadzi istniejącą drogą wewnętrzną poprzez bramę wjazdową i dalej do budynku. Komunikację pieszą stanowią chodniki bezpośrednio połączone z drogą wewnętrzną na terenie oczyszczalni. Droga wewnętrzna pełni rolę ciągu pieszo jezdnego. Na terenie oczyszczalni zlokalizowane są pozostałe obiekty kubaturowe i technologiczne wzajemne usytuowanie, wg planu zagospodarowania terenu. 3. Elementy mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi: - sieci i instalacje uzbrojenia podziemnego. - instalacja elektryczna i linie kablowe. - wystające z płaszczyzny elewacji elementy gzymsów, wsporników i zamontowanych urządzeń. - ruch pojazdów i pieszych w bezpośrednim sąsiedztwie prowadzonych robót. - podłączenia urządzeń elektrycznych (powinny być dokonane przez osoby uprawnione). 4. Zagrożenia mogące wystąpić przy realizacji robót: - Urządzenia i maszyny elektryczne oraz inne urządzenia mechaniczne. - Roboty ziemne wykopy prowadzone ręcznie z uwagi na istniejącą zabudowę oraz uzbrojenie podziemne. - Roboty montażowe stanu surowego w tym roboty wykonywane na wysokości oraz przy użyciu sprzętu i maszyn budowlanych. - Montaż i demontaż rusztowań, - Roboty na wysokości

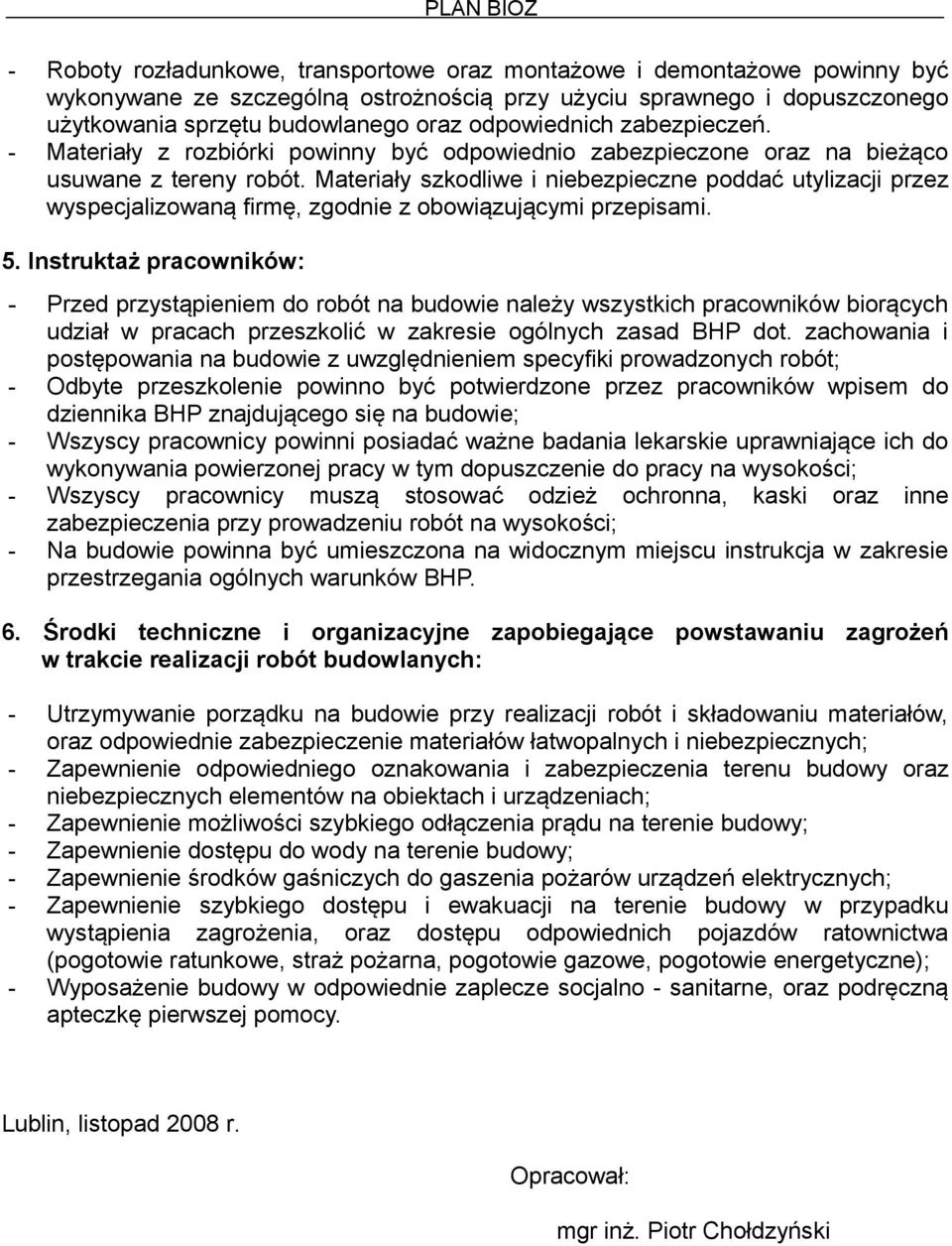

9 PLAN BIOZ - Roboty rozładunkowe, transportowe oraz montażowe i demontażowe powinny być wykonywane ze szczególną ostrożnością przy użyciu sprawnego i dopuszczonego użytkowania sprzętu budowlanego oraz odpowiednich zabezpieczeń. - Materiały z rozbiórki powinny być odpowiednio zabezpieczone oraz na bieżąco usuwane z tereny robót. Materiały szkodliwe i niebezpieczne poddać utylizacji przez wyspecjalizowaną firmę, zgodnie z obowiązującymi przepisami. 5. Instruktaż pracowników: - Przed przystąpieniem do robót na budowie należy wszystkich pracowników biorących udział w pracach przeszkolić w zakresie ogólnych zasad BHP dot. zachowania i postępowania na budowie z uwzględnieniem specyfiki prowadzonych robót; - Odbyte przeszkolenie powinno być potwierdzone przez pracowników wpisem do dziennika BHP znajdującego się na budowie; - Wszyscy pracownicy powinni posiadać ważne badania lekarskie uprawniające ich do wykonywania powierzonej pracy w tym dopuszczenie do pracy na wysokości; - Wszyscy pracownicy muszą stosować odzież ochronna, kaski oraz inne zabezpieczenia przy prowadzeniu robót na wysokości; - Na budowie powinna być umieszczona na widocznym miejscu instrukcja w zakresie przestrzegania ogólnych warunków BHP. 6. Środki techniczne i organizacyjne zapobiegające powstawaniu zagrożeń w trakcie realizacji robót budowlanych: - Utrzymywanie porządku na budowie przy realizacji robót i składowaniu materiałów, oraz odpowiednie zabezpieczenie materiałów łatwopalnych i niebezpiecznych; - Zapewnienie odpowiedniego oznakowania i zabezpieczenia terenu budowy oraz niebezpiecznych elementów na obiektach i urządzeniach; - Zapewnienie możliwości szybkiego odłączenia prądu na terenie budowy; - Zapewnienie dostępu do wody na terenie budowy; - Zapewnienie środków gaśniczych do gaszenia pożarów urządzeń elektrycznych; - Zapewnienie szybkiego dostępu i ewakuacji na terenie budowy w przypadku wystąpienia zagrożenia, oraz dostępu odpowiednich pojazdów ratownictwa (pogotowie ratunkowe, straż pożarna, pogotowie gazowe, pogotowie energetyczne); - Wyposażenie budowy w odpowiednie zaplecze socjalno - sanitarne, oraz podręczną apteczkę pierwszej pomocy. Lublin, listopad 2008 r. Opracował: mgr inż. Piotr Chołdzyński
