1 PROJEKT BUDOWLANO-ARCHITEKTONICZNY PRZEBUDOWY ISTNIEJĄCEGO BUDYNKU PRZEPOMPOWNI WÓD NADOSADOWYCH SPIS TREŚCI CZĘŚĆ OPISOWA 1 PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA BUDYNEK PRZEPOMPOWNI OPIS STANU ISTNIEJĄCEGO LOKALIZACJA I SYTUACJA DANE OGÓLNE OPIS ZMIAN OBJĘTYCH NINIEJSZYM PROJEKTEM WYKAZ POMIESZCZEŃ OPIS ARCHITEKTONICZNO-BUDOWLANY ŚCIANY ZEWNĘTRZNE IZOLACJE DACH I POKRYCIE POSADZKI TYNKI I WYKŁADZINY OKNA I DRZWI BLACHARKA I ŚLUSARKA MALOWANIE RODZAJE INSTALACJI OCHRONA PRZECIWPOŻAROWA...5 CZĘŚĆ RYSUNKOWA A1 PRZEKRÓJ A A 1 : 25 A2 PRZEKRÓJ B B 1 : 25 A3 PRZEKRÓJ C C 1 : 25 A4 PRZEKRÓJ D D 1 : 25 A5 RZUT DACHU 1 : 25 A6 ELEWACJE 1 : 50 A7 ELEWACJE 1 : 50 A8 ZESTAWIENIE STOLARKI OTWOROWEJ 1 : 50 1

..3 8 OPIS ARCHITEKTONICZNO-BUDOWLANY...3 8.1 ŚCIANY ZEWNĘTRZNE...3 8.2 IZOLACJE...3 8.3 DACH I POKRYCIE...4 8.4 POSADZKI...4 8.5 TYNKI I WYKŁADZINY...4 8.6 OKNA I DRZWI...4 8.7 BLACHARKA I ŚLUSARKA.

2 CZĘŚĆ OPISOWA PROJEKTU BUDOWLANEGO ARCHITEKTONICZNEGO PRZEBUDOWY ISTNIEJĄCEGO BUDYNKU PRZEPOMPOWNI WÓD NADOSADOWYCH 1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany architektoniczny przebudowy istniejącego budynku PRZEPOMPOWNI WÓD NADOSADOWCYH należącego do Oczyszczalni ścieków sanitarnych w Kraśniku, woj. lubelskie. 2 PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: umowa-zlecenie projekt techniczny technologiczny oczyszczalni Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690) z późniejszymi zmianami. 3 BUDYNEK PRZEPOMPOWNI OPIS STANU ISTNIEJĄCEGO Istniejący budynek to obiekt wolnostojący z częścią podziemną, w której znajduje się zbiornik i komora pomp oraz część nadziemną z dyżurką, pom. technicznym i WC. Obiekt służy jako przepompownia wód nadosadowych z pól zalądowania na terenie oczyszczalni. Technologia wykonania budynku tradycyjna. Zbiornik zapuszczany. Część podziemna wykonana z betonu zbrojonego stalą. Izolacja części podziemnej tj. dna i ścian typ ciążki z płaszczem ochronnym. Izolacja poziomu części nadziemnej 2x papa bitumiczna na lepiku. Część nadziemna wykonana została z cegły kratówki kl.100 na zaprawie cem-wap. Strop nad zbiornikiem wykonano jako żelbetowy wylewany. Stropodach pełny na stropie DZ-3, ocieplony gruzem belitowym. Pokrycie dachu- 2x papa na lepiku. 4 LOKALIZACJA I SYTUACJA Teren na którym lokalizowana jest oczyszczalnia ścieków komunalnych położony jest w miejscowości Kraśnik. Budynek przepompowni, jako obiekt pomocniczy oczyszczalni ścieków zlokalizowany został przy polach zalądowania osadu. Dojazd do budynku prowadzi istniejącą drogą wewnętrzną poprzez bramę wjazdową i dalej do budynku. Komunikację pieszą stanowią chodniki bezpośrednio połączone z drogą wewnętrzną na terenie oczyszczalni. Droga wewnętrzna pełni rolę ciągu pieszo jezdnego. 5 DANE OGÓLNE powierzchnia zabudowy: 40,7 m 2 powierzchnia użytkowa: 45,3 m 2 kubatura: ok. 431,6 m 3

2 PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: umowa-zlecenie projekt techniczny technologiczny oczyszczalni Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

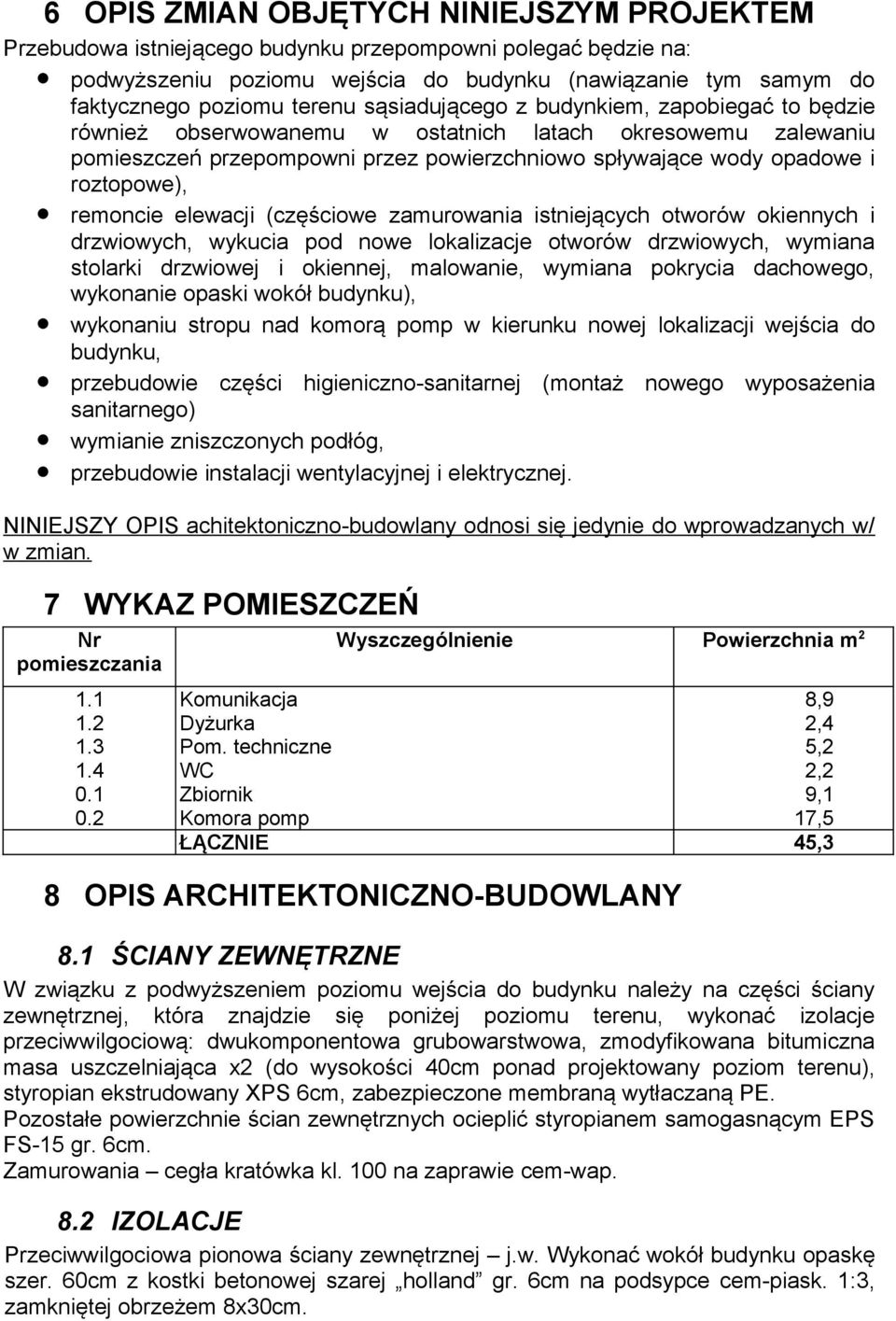

3 6 OPIS ZMIAN OBJĘTYCH NINIEJSZYM PROJEKTEM Przebudowa istniejącego budynku przepompowni polegać będzie na: podwyższeniu poziomu wejścia do budynku (nawiązanie tym samym do faktycznego poziomu terenu sąsiadującego z budynkiem, zapobiegać to będzie również obserwowanemu w ostatnich latach okresowemu zalewaniu pomieszczeń przepompowni przez powierzchniowo spływające wody opadowe i roztopowe), remoncie elewacji (częściowe zamurowania istniejących otworów okiennych i drzwiowych, wykucia pod nowe lokalizacje otworów drzwiowych, wymiana stolarki drzwiowej i okiennej, malowanie, wymiana pokrycia dachowego, wykonanie opaski wokół budynku), wykonaniu stropu nad komorą pomp w kierunku nowej lokalizacji wejścia do budynku, przebudowie części higieniczno-sanitarnej (montaż nowego wyposażenia sanitarnego) wymianie zniszczonych podłóg, przebudowie instalacji wentylacyjnej i elektrycznej. NINIEJSZY OPIS achitektoniczno-budowlany odnosi się jedynie do wprowadzanych w/ w zmian. 7 WYKAZ POMIESZCZEŃ Nr pomieszczania Wyszczególnienie Powierzchnia m 2 Komunikacja 8,9 Dyżurka 2,4 Pom. techniczne 5,2 WC 2,2 Zbiornik 9,1 Komora pomp 17,5 ŁĄCZNIE 45,3 8 OPIS ARCHITEKTONICZNO-BUDOWLANY 8.1 ŚCIANY ZEWNĘTRZNE W związku z podwyższeniem poziomu wejścia do budynku należy na części ściany zewnętrznej, która znajdzie się poniżej poziomu terenu, wykonać izolacje przeciwwilgociową: dwukomponentowa grubowarstwowa, zmodyfikowana bitumiczna masa uszczelniająca x2 (do wysokości 40cm ponad projektowany poziom terenu), styropian ekstrudowany XPS 6cm, zabezpieczone membraną wytłaczaną PE. Pozostałe powierzchnie ścian zewnętrznych ocieplić styropianem samogasnącym EPS FS-15 gr. 6cm. Zamurowania cegła kratówka kl. 100 na zaprawie cem-wap. 8.2 IZOLACJE Przeciwwilgociowa pionowa ściany zewnętrznej j.w. Wykonać wokół budynku opaskę szer. 60cm z kostki betonowej szarej holland gr. 6cm na podsypce cem-piask. 1:3, zamkniętej obrzeżem 8x30cm.

remoncie elewacji (częściowe zamurowania istniejących otworów okiennych i drzwiowych, wykucia pod nowe lokalizacje otworów drzwiowych, wymiana stolarki drzwiowej i okiennej, malowanie, wymiana

4 8.3 DACH I POKRYCIE Pokrycie dachu papa termozgrzewalna dwuwarstwowa, wg technologii producenta 8.4 POSADZKI We wszystkich pomieszczeniach: terakota bezpoślizgowa na zaprawie klejowej elastycznej, jastrych cementowy (alt. zaprawa klejowa) 5,0 cm 8.5 TYNKI I WYKŁADZINY Wymiana tynków w miejscach ubytków. Tynki wewnętrzne na ścianach i stropach cementowo-wapienne gładkie rodz. III. Tynki zewnętrzne w pomieszczeniu pomp: cemwap. rodz. III z dodatkiem środka wodoszczelnego. W komorze pomp, WC na ścianach do wysokości 2,0 m wykładzina z płytek glazurowych 20x25cm, w pozostałych pomieszczeniach do wysokości 1,6m 8.6 OKNA I DRZWI Okna w pomieszczeniach plastikowe (PVC) dwuszybowe Uszyby=1,1W/m2xK. Parapety lastriko szlifowane gr. 4cm. Drzwi zewnętrzne stalowe pełne z przekładką termiczną, typowe. Drzwi wewnętrzne drewniane płycinowe gładkie z kratką nawiewną. 8.7 BLACHARKA I ŚLUSARKA Rynny wiszące Ø15cm i rury spustowe Ø10cm z blachy ocynk. gr.0,6mm (alternatywnie plastikowe systemowe). Obróbki blacharskie podokienników, okapów, daszków nad wejściami, kominów oraz wentylatorów i wywietrzaków dachowych blachą ocynkowaną 0,6mm. 8.8 MALOWANIE Malowanie ścian i sufitów tynkowanych wewnątrz pomieszczeń obsługi farbą emulsyjną w kolorze białym, w pomieszczeniu komory pomp lamperia olejna w kolorze białym. Malowanie tynków zewnętrznych farbą elewacyjną silikatową w kolorze piaskowym i białym (pilastry przy oknach). Ościeżnice okien plastikowych w kolorze mahoniowym. Drzwi zewnętrzne klepkowe po zabejcowaniu malowane lakierem bezbarwnym. Drzwi wewnętrzne i skrzydła okienne (malowane fabryczne w kolorze białym). Wszystkie elementy stalowe występujące w budynku matowanie jako zabezpieczenie antykorozyjne: oczyszczenie do stopnia II, dwukrotne malowanie farbą miniową lub cynkową, malowanie farbą ftalową nawierzchniową ogólnego stosowania w kolorze grafitowym. 8.9 RODZAJE INSTALACJI instalacje technologiczne instalacja wodociągowa instalacja kanalizacji sanitarnej wentylacja grawitacyjna ogrzewanie lokalne - elektryczne (miejscowe)

5 TYNKI I WYKŁADZINY Wymiana tynków w miejscach ubytków. Tynki wewnętrzne na ścianach i stropach cementowo-wapienne gładkie rodz. III. Tynki zewnętrzne w pomieszczeniu pomp: cemwap. rodz. III z dodatkiem środka wodoszczelnego.

5 instalacje elektryczne: oświetleniowa, siłowa, zabezpieczenia od porażeń, sterownicza, odgromowa OCHRONA PRZECIWPOŻAROWA Oczyszczalnię ścieków uznaje się za bezpieczną pod względem pożarowym, a co za tym idzie nie ma szczególnych wymagań dotyczących konstrukcji budynku. Lublin, listopad 2008r. Opracował: mgr inż. Krzysztof Dubiel Projektant: mgr inż. arch. Krzysztof Korona upr. nr 1951/Lb/92

co za tym idzie nie ma szczególnych wymagań dotyczących konstrukcji budynku. Lublin, listopad 2008r.
