1 cmap LogView z obsługą systemu SpaceGUARD Podręcznik Użytkownika Przeglądarka map wektorowych w formacie cmf6 dla komputerów klasy PC Wersja Czerwca 2010r zgodna z Możliwe są zmiany w oprogramowaniu i dokumentacji bez uprzedzenia. Niektóre opisane opcje są dostępne tylko w wersji oprogramowania przeznaczonej dla służb lub serwisu jmb Marek Baranowski Wszystkie prawa zastrzeżone

2 Spis treści Rozdział 1 Przygotowanie oprogramowania do pracy 2 Rozdział 2 Używane nazewnictwo 3 Rozdział 3 Obsługa menu 4 Rozdział 4 Kreator raportów 12 Rozdział 5 Pasek narzędziowy pozycji w archiwum 13 Rozdział 6 Przyciski narzędziowe mapy 14 Rozdział 7 Pasek narzędziowy listy zdarzeń 15 Rozdział 8 Kalibracja paliwa tryb dokładny 17 Rozdział 9 Logi dodatkowe 20 Rozdział 10 Kalibracja map rastrowych użytkownika 21 Rozdział 11 Symulator GPS w cmap OnLine i LogView 25 Rozdział 1: Przygotowanie oprogramowania do pracy Po instalacji oprogramowanie musi być przygotowane do współpracy z serwerem monitoringu. W tym celu, w menu Ustawienia Serwer archiwum... należy wpisać w odpowiednie pola parametry dostępu do serwera otrzymane od administratora dostawcy usługi monitoringu: o o o o Login Hasło Serwer Port Uwaga: w niektórych wersjach oprogramowania login, serwer lub port są przypisane na stałe i nie można ich zmienić.

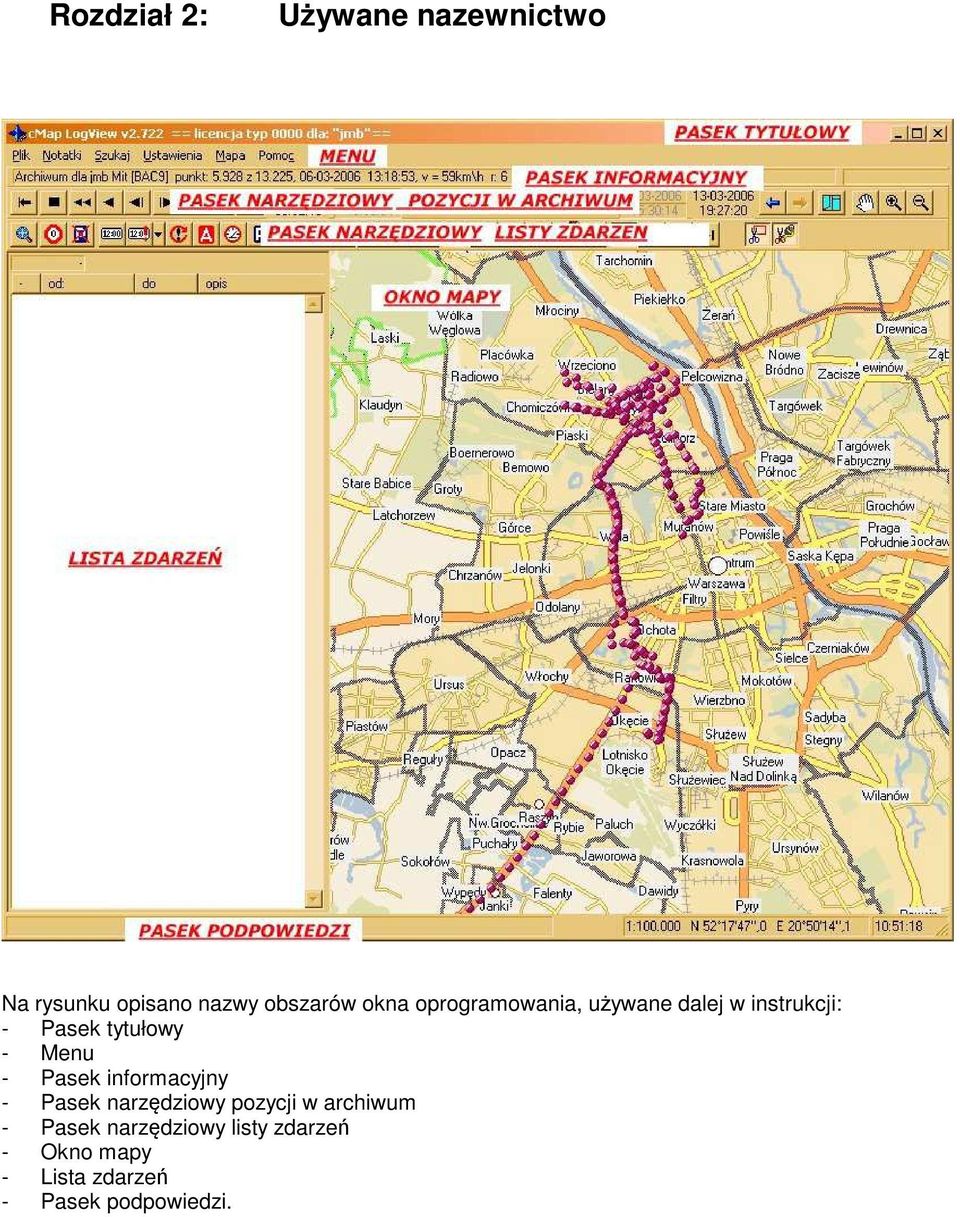

3 Rozdział 2: Używane nazewnictwo Na rysunku opisano nazwy obszarów okna oprogramowania, używane dalej w instrukcji: - Pasek tytułowy - Menu - Pasek informacyjny - Pasek narzędziowy pozycji w archiwum - Pasek narzędziowy listy zdarzeń - Okno mapy - Lista zdarzeń - Pasek podpowiedzi.

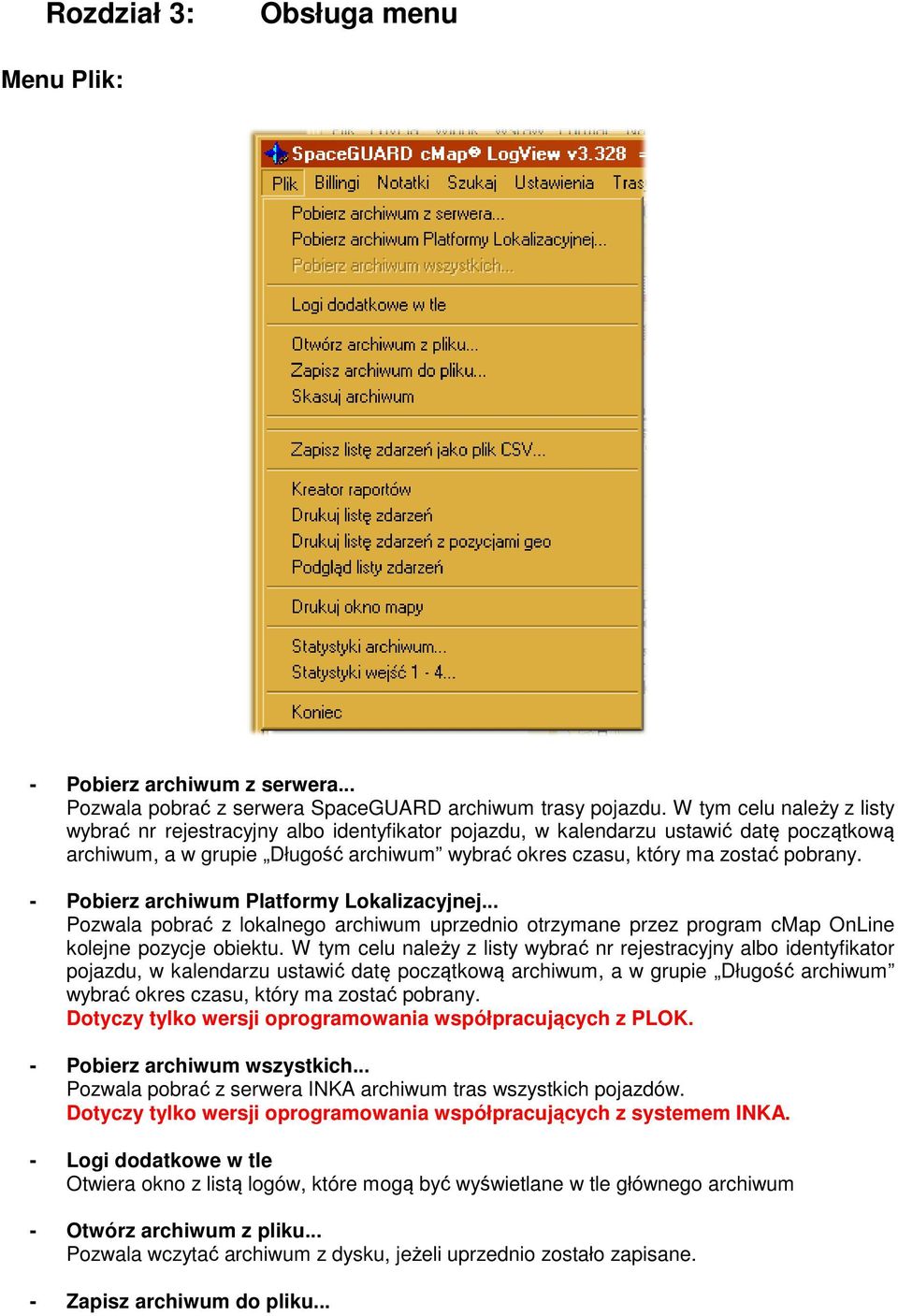

4 Rozdział 3: Obsługa menu Menu Plik: - Pobierz archiwum z serwera... Pozwala pobrać z serwera SpaceGUARD archiwum trasy pojazdu. W tym celu należy z listy wybrać nr rejestracyjny albo identyfikator pojazdu, w kalendarzu ustawić datę początkową archiwum, a w grupie Długość archiwum wybrać okres czasu, który ma zostać pobrany. - Pobierz archiwum Platformy Lokalizacyjnej... Pozwala pobrać z lokalnego archiwum uprzednio otrzymane przez program cmap OnLine kolejne pozycje obiektu. W tym celu należy z listy wybrać nr rejestracyjny albo identyfikator pojazdu, w kalendarzu ustawić datę początkową archiwum, a w grupie Długość archiwum wybrać okres czasu, który ma zostać pobrany. Dotyczy tylko wersji oprogramowania współpracujących z PLOK. - Pobierz archiwum wszystkich... Pozwala pobrać z serwera INKA archiwum tras wszystkich pojazdów. Dotyczy tylko wersji oprogramowania współpracujących z systemem INKA. - Logi dodatkowe w tle Otwiera okno z listą logów, które mogą być wyświetlane w tle głównego archiwum - Otwórz archiwum z pliku... Pozwala wczytać archiwum z dysku, jeżeli uprzednio zostało zapisane. - Zapisz archiwum do pliku...

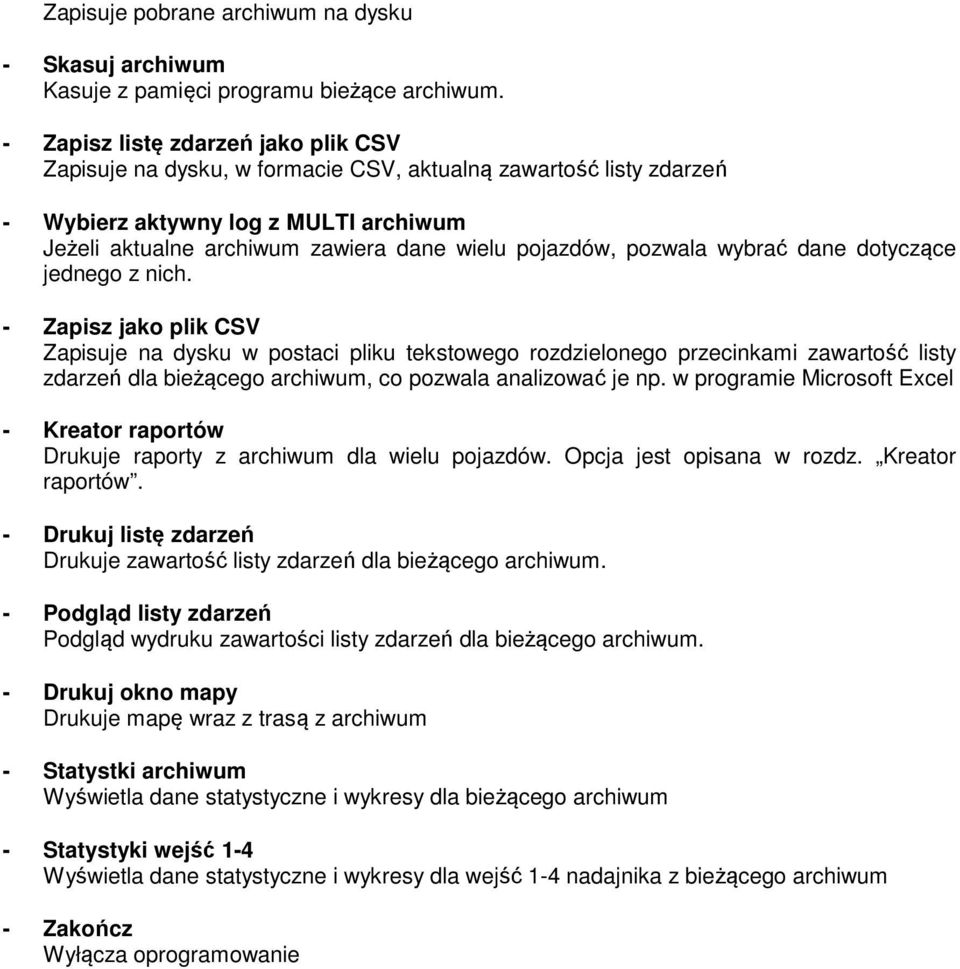

5 Zapisuje pobrane archiwum na dysku - Skasuj archiwum Kasuje z pamięci programu bieżące archiwum. - Zapisz listę zdarzeń jako plik CSV Zapisuje na dysku, w formacie CSV, aktualną zawartość listy zdarzeń - Wybierz aktywny log z MULTI archiwum Jeżeli aktualne archiwum zawiera dane wielu pojazdów, pozwala wybrać dane dotyczące jednego z nich. - Zapisz jako plik CSV Zapisuje na dysku w postaci pliku tekstowego rozdzielonego przecinkami zawartość listy zdarzeń dla bieżącego archiwum, co pozwala analizować je np. w programie Microsoft Excel - Kreator raportów Drukuje raporty z archiwum dla wielu pojazdów. Opcja jest opisana w rozdz. Kreator raportów. - Drukuj listę zdarzeń Drukuje zawartość listy zdarzeń dla bieżącego archiwum. - Podgląd listy zdarzeń Podgląd wydruku zawartości listy zdarzeń dla bieżącego archiwum. - Drukuj okno mapy Drukuje mapę wraz z trasą z archiwum - Statystki archiwum Wyświetla dane statystyczne i wykresy dla bieżącego archiwum - Statystyki wejść 1-4 Wyświetla dane statystyczne i wykresy dla wejść 1-4 nadajnika z bieżącego archiwum - Zakończ Wyłącza oprogramowanie

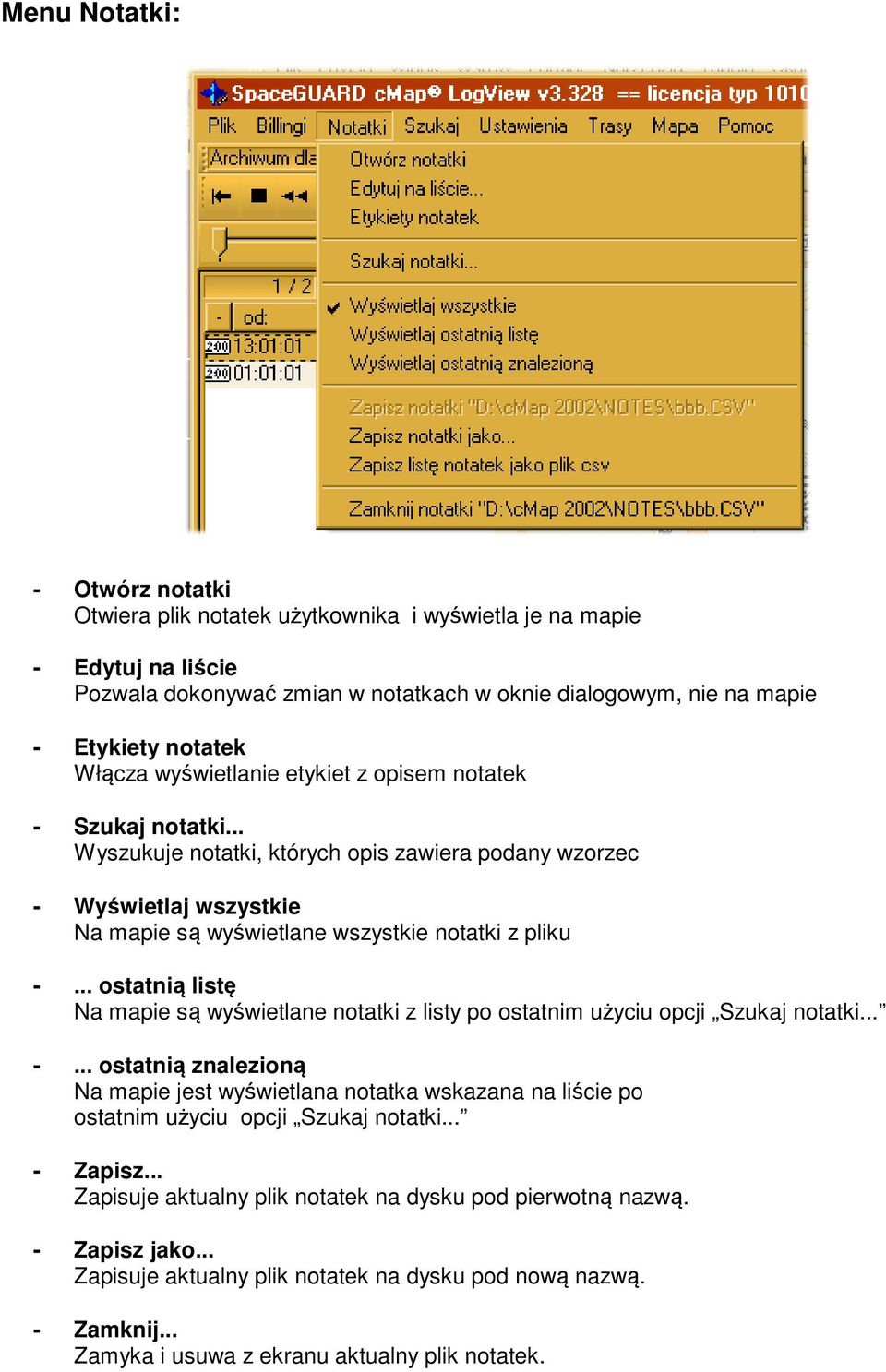

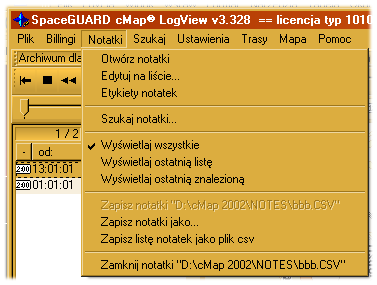

6 Menu Notatki: - Otwórz notatki Otwiera plik notatek użytkownika i wyświetla je na mapie - Edytuj na liście Pozwala dokonywać zmian w notatkach w oknie dialogowym, nie na mapie - Etykiety notatek Włącza wyświetlanie etykiet z opisem notatek - Szukaj notatki... Wyszukuje notatki, których opis zawiera podany wzorzec - Wyświetlaj wszystkie Na mapie są wyświetlane wszystkie notatki z pliku -... ostatnią listę Na mapie są wyświetlane notatki z listy po ostatnim użyciu opcji Szukaj notatki ostatnią znalezioną Na mapie jest wyświetlana notatka wskazana na liście po ostatnim użyciu opcji Szukaj notatki... - Zapisz... Zapisuje aktualny plik notatek na dysku pod pierwotną nazwą. - Zapisz jako... Zapisuje aktualny plik notatek na dysku pod nową nazwą. - Zamknij... Zamyka i usuwa z ekranu aktualny plik notatek.

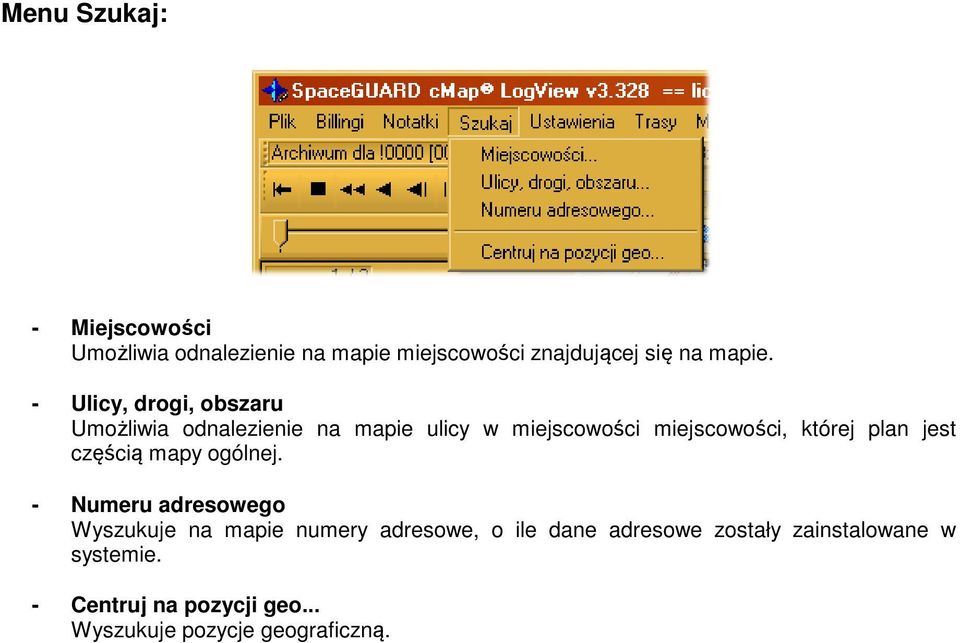

7 Menu Szukaj: - Miejscowości Umożliwia odnalezienie na mapie miejscowości znajdującej się na mapie. - Ulicy, drogi, obszaru Umożliwia odnalezienie na mapie ulicy w miejscowości miejscowości, której plan jest częścią mapy ogólnej. - Numeru adresowego Wyszukuje na mapie numery adresowe, o ile dane adresowe zostały zainstalowane w systemie. - Centruj na pozycji geo... Wyszukuje pozycje geograficzną.

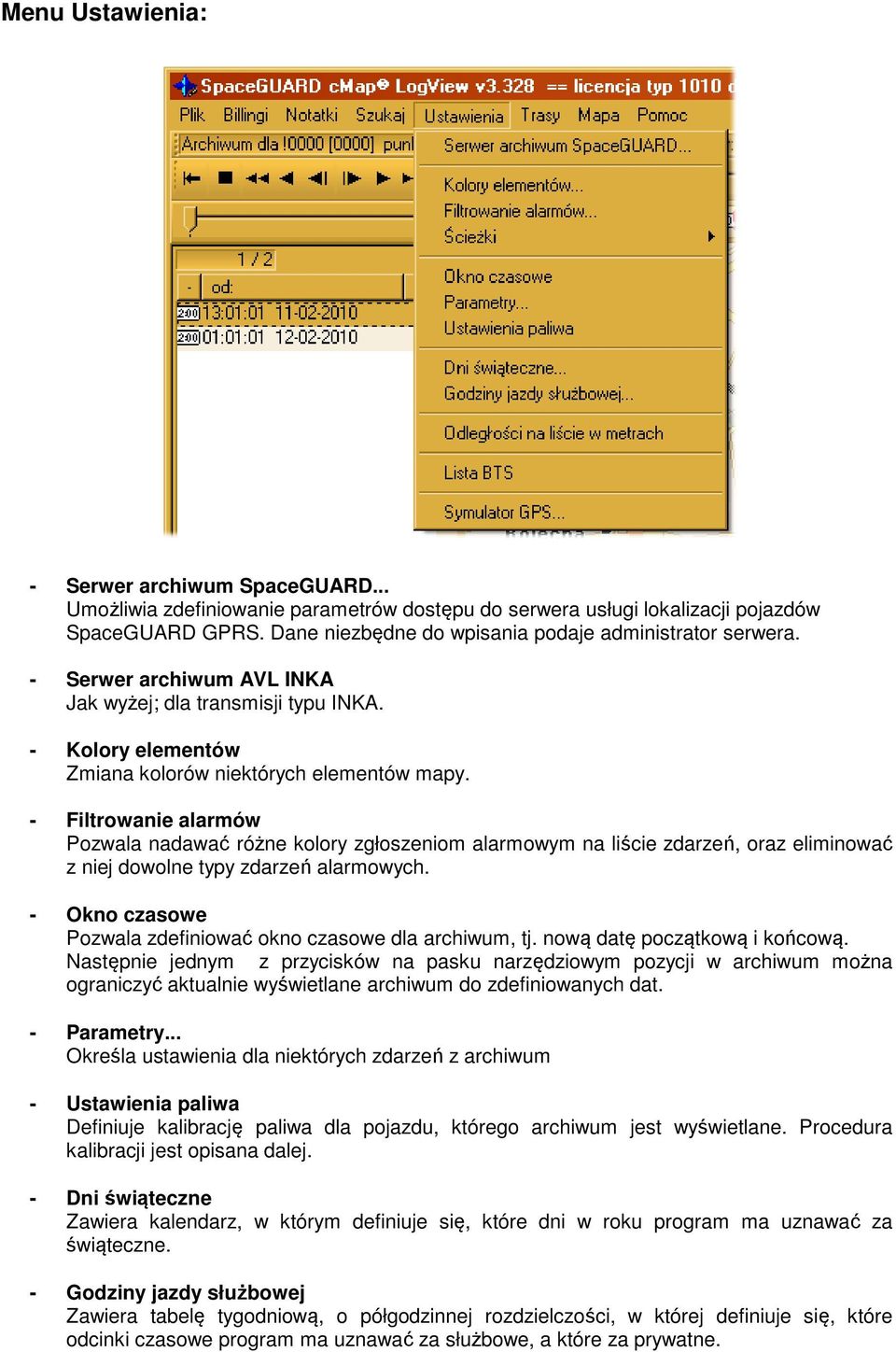

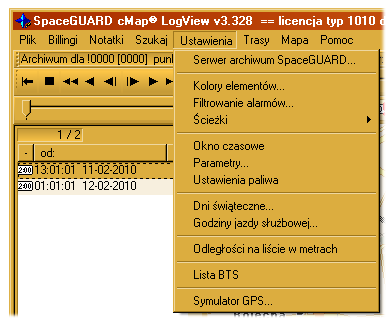

8 Menu Ustawienia: - Serwer archiwum SpaceGUARD... Umożliwia zdefiniowanie parametrów dostępu do serwera usługi lokalizacji pojazdów SpaceGUARD GPRS. Dane niezbędne do wpisania podaje administrator serwera. - Serwer archiwum AVL INKA Jak wyżej; dla transmisji typu INKA. - Kolory elementów Zmiana kolorów niektórych elementów mapy. - Filtrowanie alarmów Pozwala nadawać różne kolory zgłoszeniom alarmowym na liście zdarzeń, oraz eliminować z niej dowolne typy zdarzeń alarmowych. - Okno czasowe Pozwala zdefiniować okno czasowe dla archiwum, tj. nową datę początkową i końcową. Następnie jednym z przycisków na pasku narzędziowym pozycji w archiwum można ograniczyć aktualnie wyświetlane archiwum do zdefiniowanych dat. - Parametry... Określa ustawienia dla niektórych zdarzeń z archiwum - Ustawienia paliwa Definiuje kalibrację paliwa dla pojazdu, którego archiwum jest wyświetlane. Procedura kalibracji jest opisana dalej. - Dni świąteczne Zawiera kalendarz, w którym definiuje się, które dni w roku program ma uznawać za świąteczne. - Godziny jazdy służbowej Zawiera tabelę tygodniową, o półgodzinnej rozdzielczości, w której definiuje się, które odcinki czasowe program ma uznawać za służbowe, a które za prywatne.

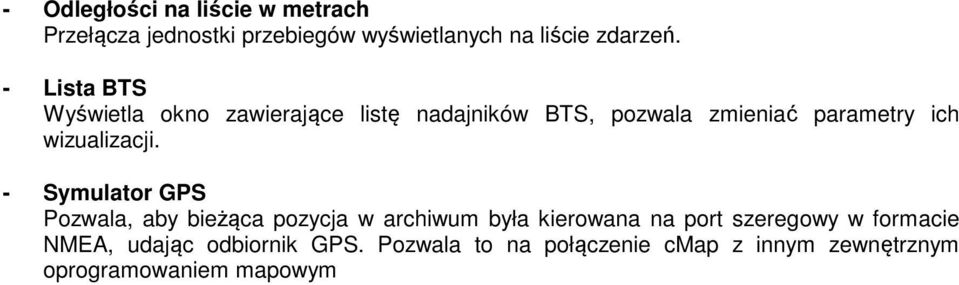

9 - Odległości na liście w metrach Przełącza jednostki przebiegów wyświetlanych na liście zdarzeń. - Lista BTS Wyświetla okno zawierające listę nadajników BTS, pozwala zmieniać parametry ich wizualizacji. - Symulator GPS Pozwala, aby bieżąca pozycja w archiwum była kierowana na port szeregowy w formacie NMEA, udając odbiornik GPS. Pozwala to na połączenie cmap z innym zewnętrznym oprogramowaniem mapowym

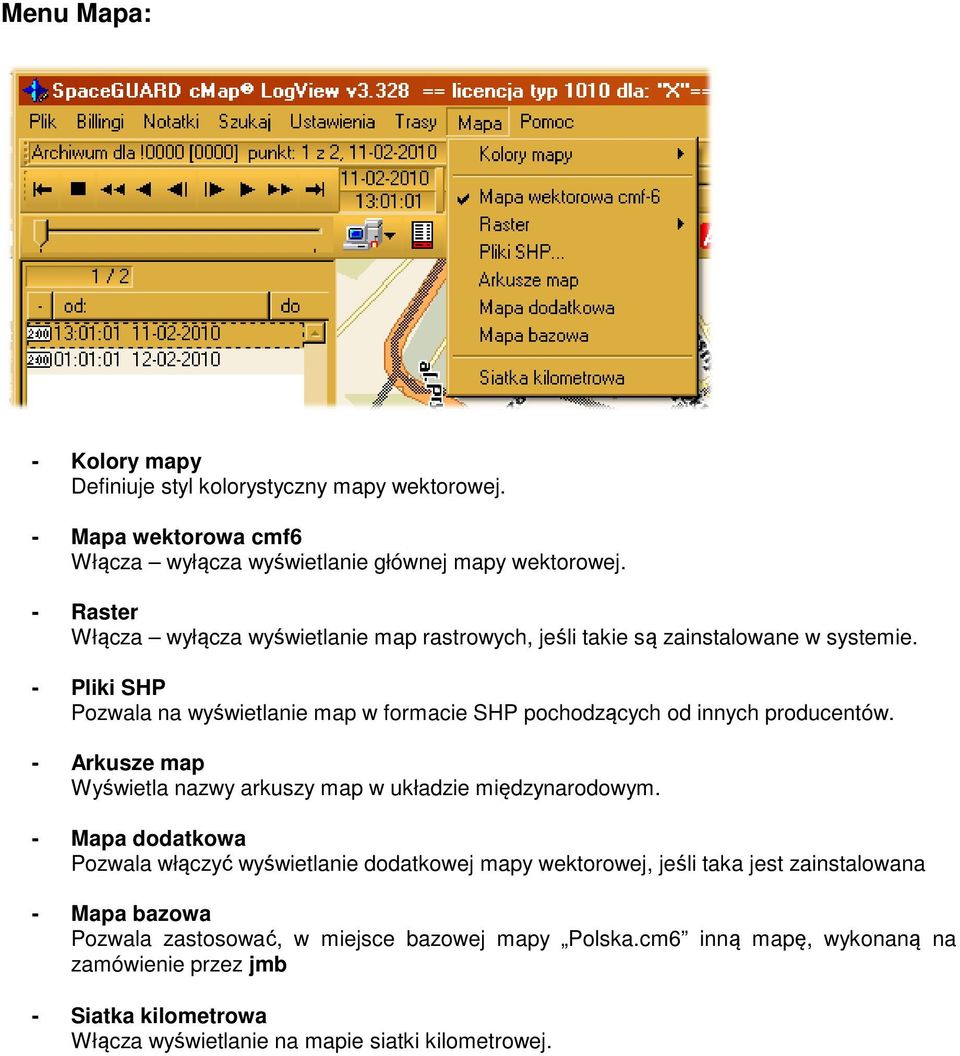

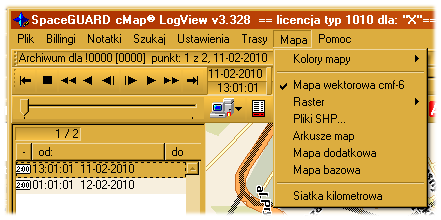

10 Menu Mapa: - Kolory mapy Definiuje styl kolorystyczny mapy wektorowej. - Mapa wektorowa cmf6 Włącza wyłącza wyświetlanie głównej mapy wektorowej. - Raster Włącza wyłącza wyświetlanie map rastrowych, jeśli takie są zainstalowane w systemie. - Pliki SHP Pozwala na wyświetlanie map w formacie SHP pochodzących od innych producentów. - Arkusze map Wyświetla nazwy arkuszy map w układzie międzynarodowym. - Mapa dodatkowa Pozwala włączyć wyświetlanie dodatkowej mapy wektorowej, jeśli taka jest zainstalowana - Mapa bazowa Pozwala zastosować, w miejsce bazowej mapy Polska.cm6 inną mapę, wykonaną na zamówienie przez jmb - Siatka kilometrowa Włącza wyświetlanie na mapie siatki kilometrowej.

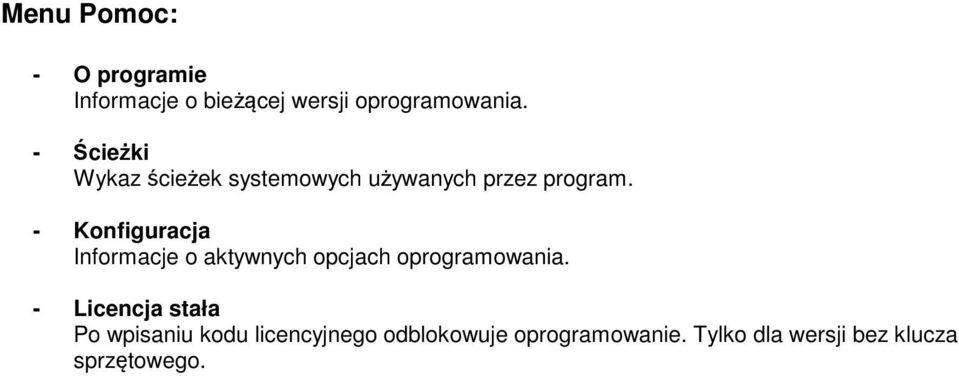

11 Menu Pomoc: - O programie Informacje o bieżącej wersji oprogramowania. - Ścieżki Wykaz ścieżek systemowych używanych przez program. - Konfiguracja Informacje o aktywnych opcjach oprogramowania. - Licencja stała Po wpisaniu kodu licencyjnego odblokowuje oprogramowanie. Tylko dla wersji bez klucza sprzętowego.

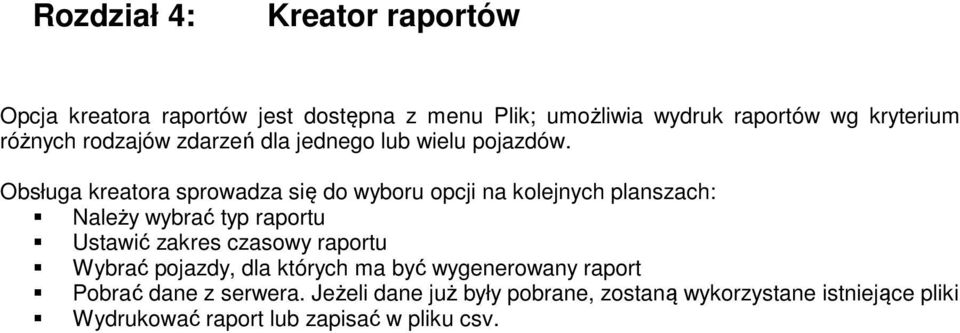

12 Rozdział 4: Kreator raportów Opcja kreatora raportów jest dostępna z menu Plik; umożliwia wydruk raportów wg kryterium różnych rodzajów zdarzeń dla jednego lub wielu pojazdów. Obsługa kreatora sprowadza się do wyboru opcji na kolejnych planszach: Należy wybrać typ raportu Ustawić zakres czasowy raportu Wybrać pojazdy, dla których ma być wygenerowany raport Pobrać dane z serwera. Jeżeli dane już były pobrane, zostaną wykorzystane istniejące pliki Wydrukować raport lub zapisać w pliku csv.

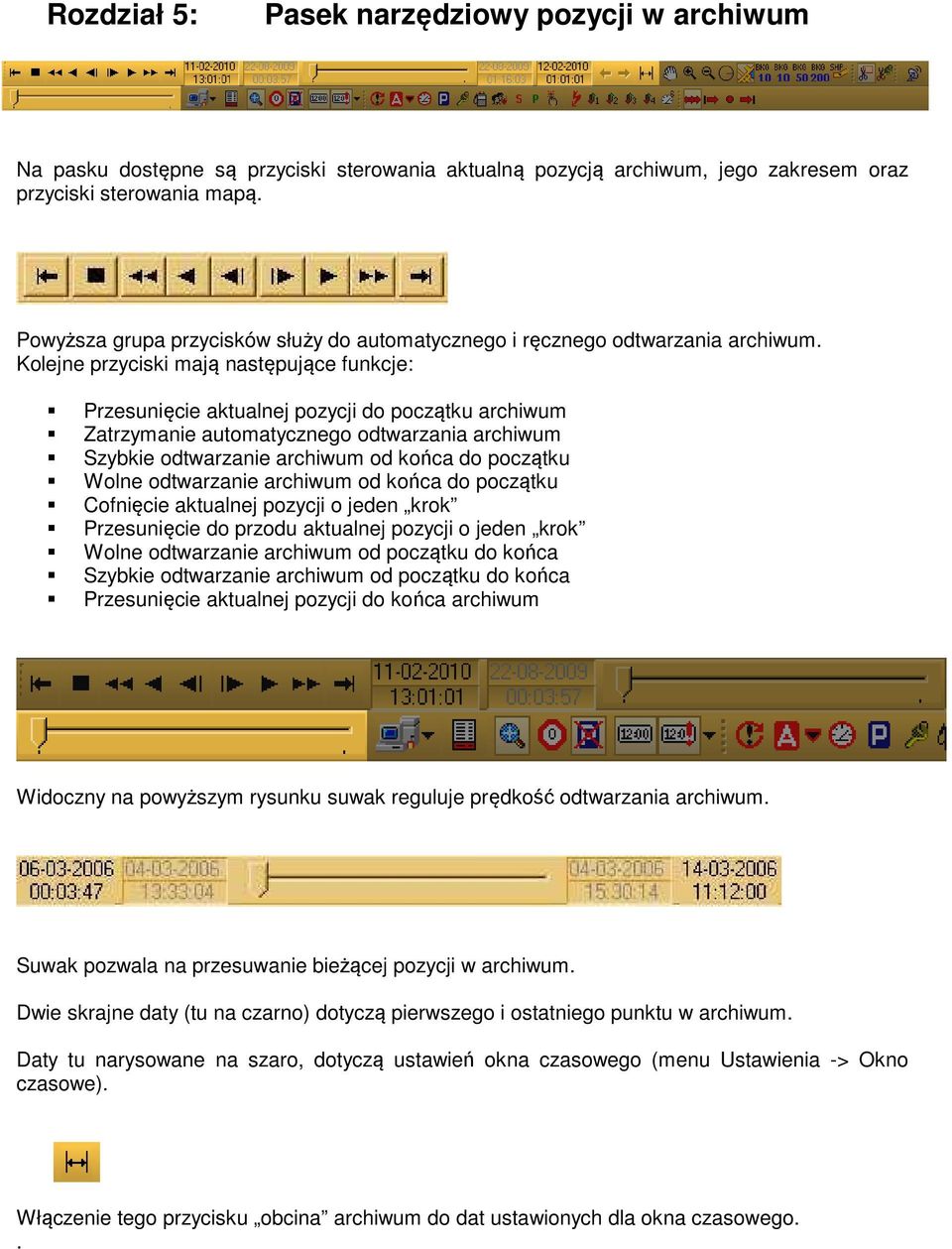

13 Rozdział 5: Pasek narzędziowy pozycji w archiwum Na pasku dostępne są przyciski sterowania aktualną pozycją archiwum, jego zakresem oraz przyciski sterowania mapą. Powyższa grupa przycisków służy do automatycznego i ręcznego odtwarzania archiwum. Kolejne przyciski mają następujące funkcje: Przesunięcie aktualnej pozycji do początku archiwum Zatrzymanie automatycznego odtwarzania archiwum Szybkie odtwarzanie archiwum od końca do początku Wolne odtwarzanie archiwum od końca do początku Cofnięcie aktualnej pozycji o jeden krok Przesunięcie do przodu aktualnej pozycji o jeden krok Wolne odtwarzanie archiwum od początku do końca Szybkie odtwarzanie archiwum od początku do końca Przesunięcie aktualnej pozycji do końca archiwum Widoczny na powyższym rysunku suwak reguluje prędkość odtwarzania archiwum. Suwak pozwala na przesuwanie bieżącej pozycji w archiwum. Dwie skrajne daty (tu na czarno) dotyczą pierwszego i ostatniego punktu w archiwum. Daty tu narysowane na szaro, dotyczą ustawień okna czasowego (menu Ustawienia -> Okno czasowe). Włączenie tego przycisku obcina archiwum do dat ustawionych dla okna czasowego..

14 Rozdział 6: Przyciski narzędziowe mapy Przyciski dotyczące mapy. Przesuwanie Przybliżanie Oddalanie Pomiar odległości W czasie przesuwania, przybliżania i oddalania mapy kolejne widoki są zapamiętywane. Powyższymi przyciskami można przełączać się do poprzednich widoków. Wyżej widoczna sekcja steruje widokiem map na ekranie. Poszczególne przyciski powodują efekt wyłącznie, gdy odpowiadające im mapy sa zainstalowane w systemie: Mapy wektorowe cm6 dostarczane z aplikacją Mapy rastrowe 1: (użytkownika) Drugi zestaw map 1: Mapy rastrowe 1: (użytkownika) Mapy rastrowe 1: (opcjonalnie dostarczane z aplikacją) Mapy SHP (użytkownika)

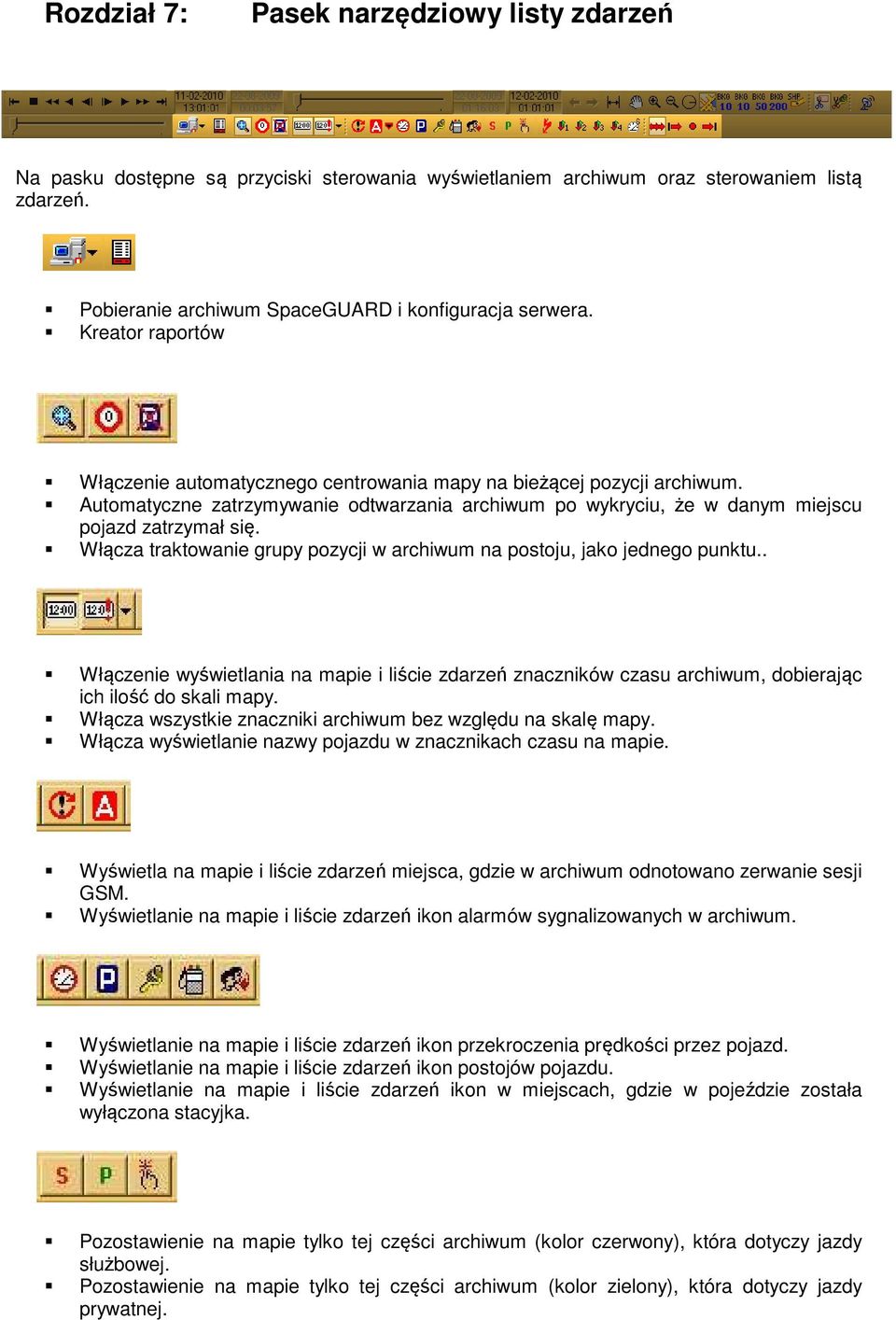

15 Rozdział 7: Pasek narzędziowy listy zdarzeń Na pasku dostępne są przyciski sterowania wyświetlaniem archiwum oraz sterowaniem listą zdarzeń. Pobieranie archiwum SpaceGUARD i konfiguracja serwera. Kreator raportów Włączenie automatycznego centrowania mapy na bieżącej pozycji archiwum. Automatyczne zatrzymywanie odtwarzania archiwum po wykryciu, że w danym miejscu pojazd zatrzymał się. Włącza traktowanie grupy pozycji w archiwum na postoju, jako jednego punktu.. Włączenie wyświetlania na mapie i liście zdarzeń znaczników czasu archiwum, dobierając ich ilość do skali mapy. Włącza wszystkie znaczniki archiwum bez względu na skalę mapy. Włącza wyświetlanie nazwy pojazdu w znacznikach czasu na mapie. Wyświetla na mapie i liście zdarzeń miejsca, gdzie w archiwum odnotowano zerwanie sesji GSM. Wyświetlanie na mapie i liście zdarzeń ikon alarmów sygnalizowanych w archiwum. Wyświetlanie na mapie i liście zdarzeń ikon przekroczenia prędkości przez pojazd. Wyświetlanie na mapie i liście zdarzeń ikon postojów pojazdu. Wyświetlanie na mapie i liście zdarzeń ikon w miejscach, gdzie w pojeździe została wyłączona stacyjka. Pozostawienie na mapie tylko tej części archiwum (kolor czerwony), która dotyczy jazdy służbowej. Pozostawienie na mapie tylko tej części archiwum (kolor zielony), która dotyczy jazdy prywatnej.

16 Przycisk rodzaju jazdy prywatnej i służbowej Wyłączony przycisk powoduje, że dwa poprzednie przyciski dotyczą jazdy wg okresów czasu zdefiniowanych w menu Ustawienia Godziny jazdy służbowej Włączony przycisk powoduje, że dwa poprzednie przyciski dotyczą jazdy wg przycisku zamontowanego w pojeździe Wyświetla na mapie miejsca i liście zdarzeń miejsca, gdzie w archiwum odnotowano reset zasilania w pojeździe. Wyświetlanie na mapie i liście zdarzeń ikony dotyczące zmian stanu wejść 1, 2, 3 i 4, które zostały odnotowane w archiwum. Wyświetlanie na mapie i liście zdarzeń ikony dotyczące zmian stanu wejścia 6, które zostały odnotowane w archiwum. Ta grupa przycisków określa sposób wyświetlania całości archiwum na mapie. Wyświetlana jest całość archiwum. Wyświetlane są punkty od początku archiwum do punktu bieżącego. Wyświetlany jest tylko bieżący punkt w archiwum. Wyświetlane są punkty od punktu bieżącego do końca archiwum.

17 Rozdział 8: Kalibracja paliwa tryb dokładny Opisany w tym rozdziale sposób kalibracji paliwa dotyczy nadajników, w których zamontowane są dokładne czujniki, tzw. sondy. Procedura kalibracji, którą instalator musi przeprowadzić w pojeździe. o Podzielić pojemność zbiornika paliwa pojazdu przez 10 (operacja matematyczna) i otrzymaną wartość zapamiętać, tu ją przyjmiemy jako X. o Zanotować aktualny czas, tu nazwany A. o Spuścić ze zbiornika paliwa w pojeździe całe paliwo o Włączyć w pojeździe stacyjkę i nie wyłączać jej aż do zakończenia całej procedury o Odczekać co najmniej 15 minut o Wlać do zbiornika, jak najdokładniej odmierzoną ilość X paliwa o Odczekać co najmniej 15 minut o Wykonać punkty f) i g) procedury łącznie dziesięć razy o Zanotować aktualny czas, tu nazwany B. Uwaga: w czasie ostatniego (dziesiątego) dolewania paliwa do zbiornika należy wlać ilość paliwa, tu nazwaną Y, wypełniającą zbiornik do końca; niezależnie, czy ilość ta będzie mniejsza, czy też większa od X. Ilości paliwa X i Y instalator musi zanotować i przekazać osobie kalibrującej paliwo w komputerze. Procedura kalibracji, która musi być przeprowadzona w komputerze. Z menu Plik Pobierz archiwum z serwera należy pobrać archiwum dla kalibrowanego pojazdu tak, aby jego początek był przed czasem A, a koniec po czasie B. Należy z menu Plik otworzyć statystki archiwum, włączyć wykresy i Kalibrację paliwa. Widok powinien być analogiczny do:

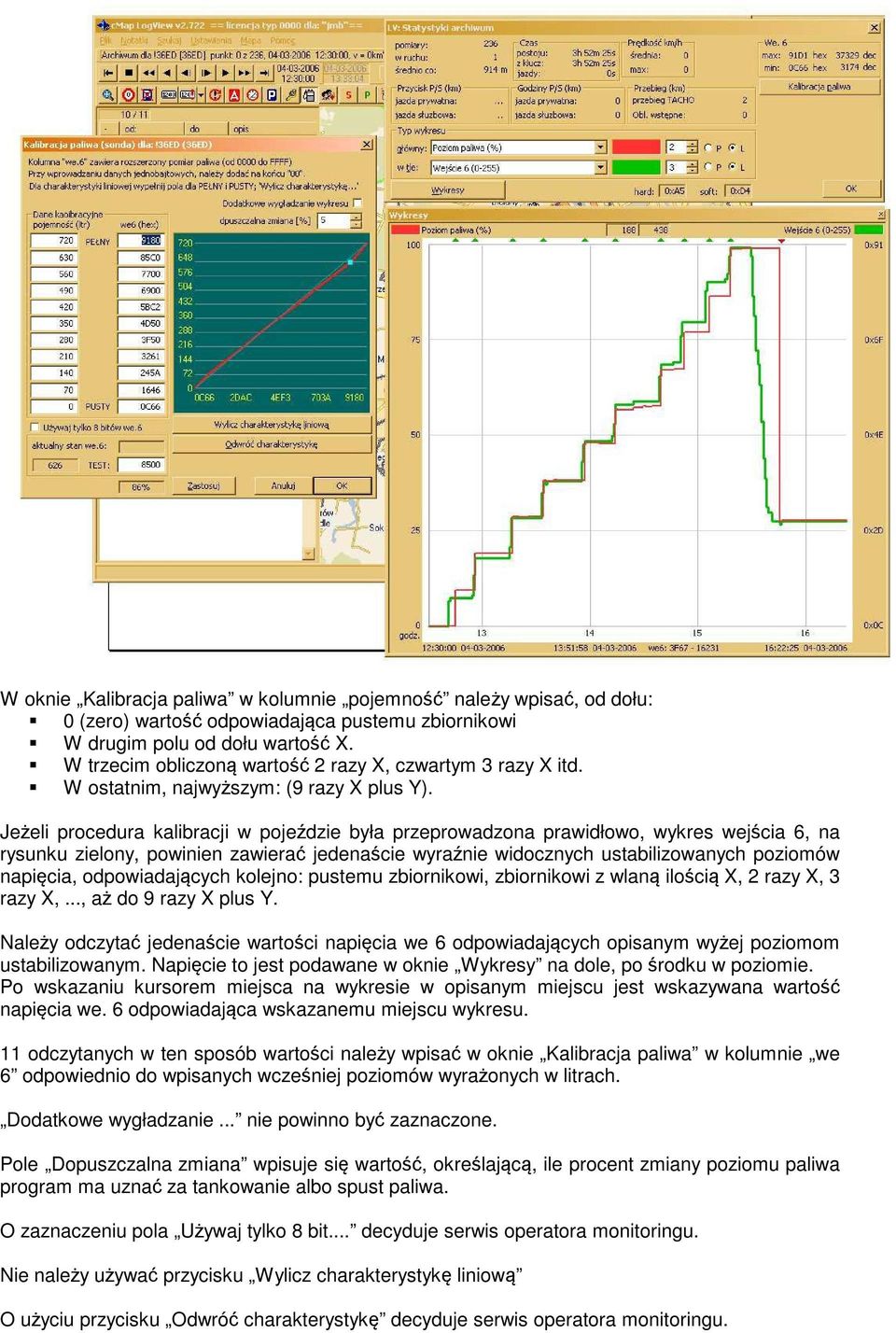

18 W oknie Kalibracja paliwa w kolumnie pojemność należy wpisać, od dołu: 0 (zero) wartość odpowiadająca pustemu zbiornikowi W drugim polu od dołu wartość X. W trzecim obliczoną wartość 2 razy X, czwartym 3 razy X itd. W ostatnim, najwyższym: (9 razy X plus Y). Jeżeli procedura kalibracji w pojeździe była przeprowadzona prawidłowo, wykres wejścia 6, na rysunku zielony, powinien zawierać jedenaście wyraźnie widocznych ustabilizowanych poziomów napięcia, odpowiadających kolejno: pustemu zbiornikowi, zbiornikowi z wlaną ilością X, 2 razy X, 3 razy X,..., aż do 9 razy X plus Y. Należy odczytać jedenaście wartości napięcia we 6 odpowiadających opisanym wyżej poziomom ustabilizowanym. Napięcie to jest podawane w oknie Wykresy na dole, po środku w poziomie. Po wskazaniu kursorem miejsca na wykresie w opisanym miejscu jest wskazywana wartość napięcia we. 6 odpowiadająca wskazanemu miejscu wykresu. 11 odczytanych w ten sposób wartości należy wpisać w oknie Kalibracja paliwa w kolumnie we 6 odpowiednio do wpisanych wcześniej poziomów wyrażonych w litrach. Dodatkowe wygładzanie... nie powinno być zaznaczone. Pole Dopuszczalna zmiana wpisuje się wartość, określającą, ile procent zmiany poziomu paliwa program ma uznać za tankowanie albo spust paliwa. O zaznaczeniu pola Używaj tylko 8 bit... decyduje serwis operatora monitoringu. Nie należy używać przycisku Wylicz charakterystykę liniową O użyciu przycisku Odwróć charakterystykę decyduje serwis operatora monitoringu.

19 Po zakończeniu kalibracji, w oknie Kalibracja paliwa należy wcisnąć przycisk OK.

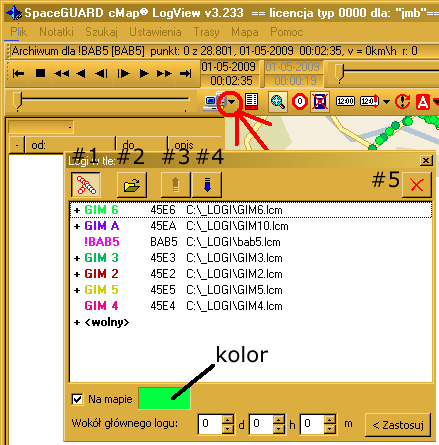

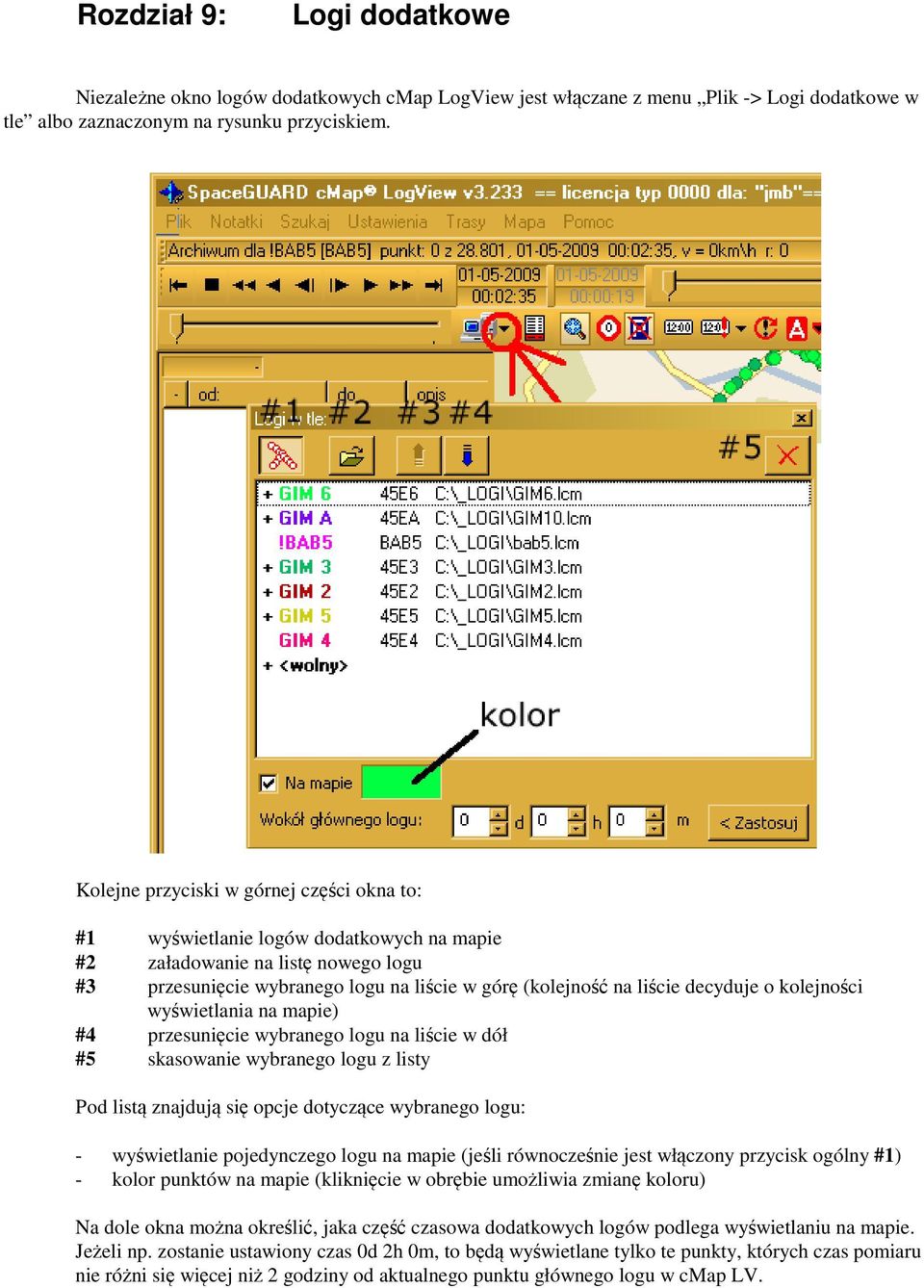

20 Rozdział 9: Logi dodatkowe Niezależne okno logów dodatkowych cmap LogView jest włączane z menu Plik -> Logi dodatkowe w tle albo zaznaczonym na rysunku przyciskiem. Kolejne przyciski w górnej części okna to: #1 wyświetlanie logów dodatkowych na mapie #2 załadowanie na listę nowego logu #3 przesunięcie wybranego logu na liście w górę (kolejność na liście decyduje o kolejności wyświetlania na mapie) #4 przesunięcie wybranego logu na liście w dół #5 skasowanie wybranego logu z listy Pod listą znajdują się opcje dotyczące wybranego logu: - wyświetlanie pojedynczego logu na mapie (jeśli równocześnie jest włączony przycisk ogólny #1) - kolor punktów na mapie (kliknięcie w obrębie umożliwia zmianę koloru) Na dole okna można określić, jaka część czasowa dodatkowych logów podlega wyświetlaniu na mapie. Jeżeli np. zostanie ustawiony czas 0d 2h 0m, to będą wyświetlane tylko te punkty, których czas pomiaru nie różni się więcej niż 2 godziny od aktualnego punktu głównego logu w cmap LV.

21 Rozdział 10: Kalibracja map rastrowych użytkownika Skanowane mapy należy przygotować do wyświetlania w cmap poprzez przetworzenie ich do formatu BMP 256 kolorów (8bpx). Rozmiar pliku nie może przekraczać 40MB. Kalibracja map przebiega następująco: Z menu Mapa należy otworzyć Menadżer map użytkownika.

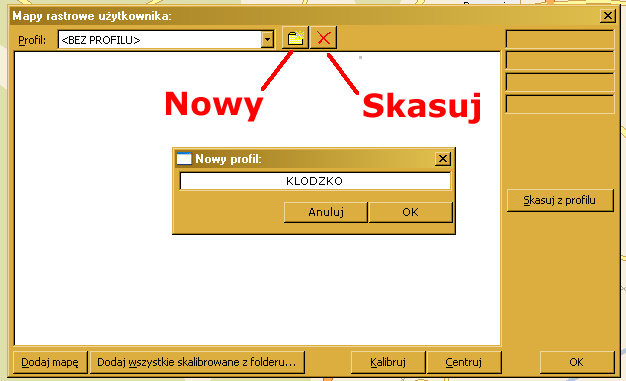

22 Za pomocą przycisku z ikoną foldera należy utworzyć nowy profil. Tu nadano mu nazwę KŁODZKO Do profilu można dodać wiele arkuszy map; wszystkie będą wyświetlane równocześnie na ekranie. Przed dodaniem arkusza mapy należy zgrubnie ustawić okno mapy tak, aby obejmowało obszar dodawanego arkusza rastrowego. Następnie za pomocą przycisku Dodaj mapę należy wskazać na dysku dodawany plik:

23 Po wyborze plik zostanie przypisany do profilu: Następnym etapem jest skalibrowanie pojedynczego arkusza dodanej do profilu mapy rastrowej za pomocą przycisku Kalibruj. Okno mapy zostanie wypełnione zawartością kalibrowanego pliku, jego narożniki staną się czarnymi kwadratami i cały zostanie obwiedziony czerwona pogrubiona linią. Za pomocą kursora myszy należy w taki sposób przesuwać narożniki kalibrowanej mapy, aby została w odpowiedni sposób usytuowana w terenie:

24 24 Zakończenie kalibracji zatwierdza się przyciskiem Enter, zniknie obwódka i narożniki do kalibracji. 24

25 25 Rozdział 11: Symulator GPS w cmap OnLine i LogView Opcja ta umożliwia wizualizację położenia obiektów z cmap w innym, zewnętrznym oprogramowaniu np. Auto Mapa, Auto Route, Map Point itp. GPS. Przed rozpoczęciem wysyłania danych należy ustawić port COM z menu Ustawienia -> Symulator Transmisja jest włączana przyciskiem na pasku narzędziowym: Dane będą wysyłane na port COM, który można połączyć kablem NULL-modem z portem COM innego komputera, gdzie jest zainstalowane zewnętrzne oprogramowanie. cmap i oprogramowanie zwn. Mogą być zainstalowane na tym samym komputerze. W tym celu niezbędna jest instalacja wirtualnego kabla NULL-modem. Po zainstalowaniu oprogramowania com0com należy uruchomić jego konfigurację i założyć nową parę portów, nadając im nazwę COMx, gdzie x to numer wolnego portu w systemie Windows. Następnie należy usunąć domyślnie zakładaną parę "0" o nazwie CNxxx. Poniżej przykładowa konfiguracja wirtualnego NULL-modem dla utworzonych programowo w tym samym komputerze portów COM4 i COM21. Jeden z tych portów należy następnie ustawić w cmap, drugi w oprogramowaniu które ma otrzymywać dane: 25

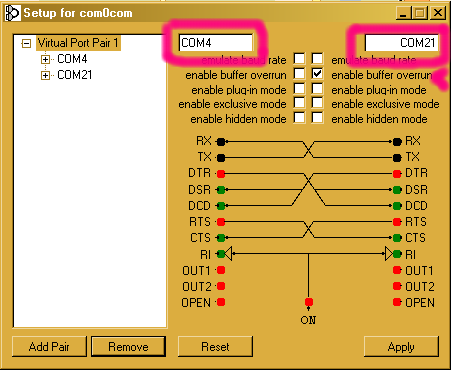

26 26 Oprogramowanie com0com można pobrać w Internecie i użytkować bezpłatnie, zgodnie z licencją GNU: Należy, w zależności od procesora w PC, zainstalować wersję dla procesora Intel albo AMD. 26
