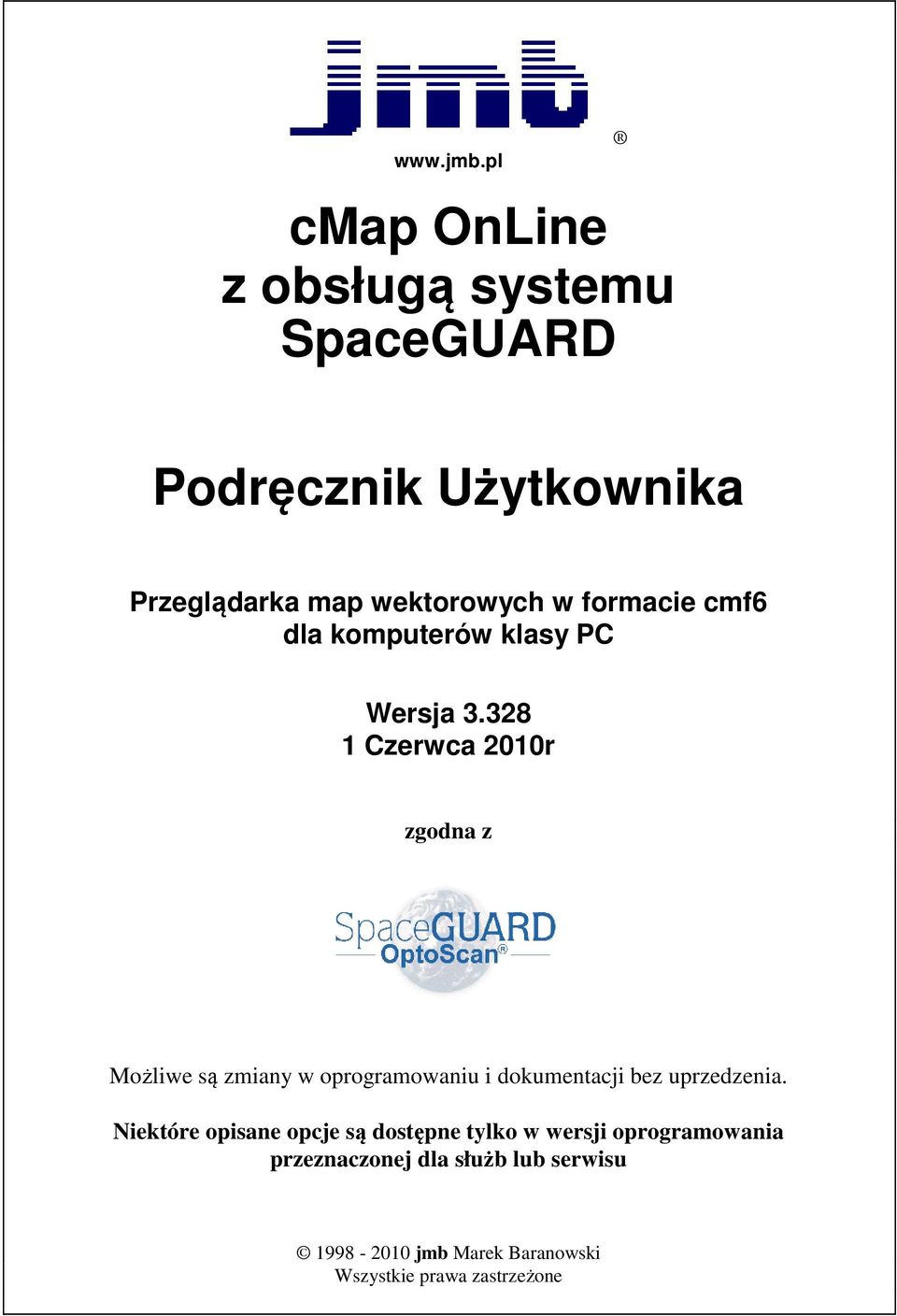

1 cmap OnLine z obsługą systemu SpaceGUARD Podręcznik Użytkownika Przeglądarka map wektorowych w formacie cmf6 dla komputerów klasy PC Wersja Czerwca 2010r zgodna z Możliwe są zmiany w oprogramowaniu i dokumentacji bez uprzedzenia. Niektóre opisane opcje są dostępne tylko w wersji oprogramowania przeznaczonej dla służb lub serwisu jmb Marek Baranowski Wszystkie prawa zastrzeżone

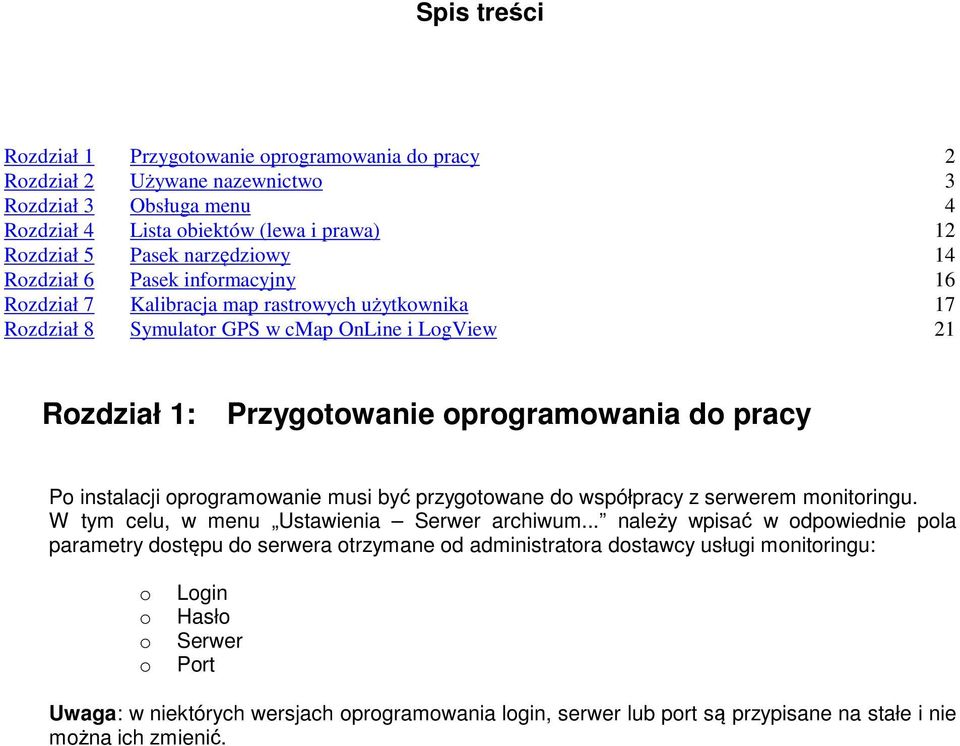

2 Spis treści Rozdział 1 Przygotowanie oprogramowania do pracy 2 Rozdział 2 Używane nazewnictwo 3 Rozdział 3 Obsługa menu 4 Rozdział 4 Lista obiektów (lewa i prawa) 12 Rozdział 5 Pasek narzędziowy 14 Rozdział 6 Pasek informacyjny 16 Rozdział 7 Kalibracja map rastrowych użytkownika 17 Rozdział 8 Symulator GPS w cmap OnLine i LogView 21 Rozdział 1: Przygotowanie oprogramowania do pracy Po instalacji oprogramowanie musi być przygotowane do współpracy z serwerem monitoringu. W tym celu, w menu Ustawienia Serwer archiwum... należy wpisać w odpowiednie pola parametry dostępu do serwera otrzymane od administratora dostawcy usługi monitoringu: o o o o Login Hasło Serwer Port Uwaga: w niektórych wersjach oprogramowania login, serwer lub port są przypisane na stałe i nie można ich zmienić.

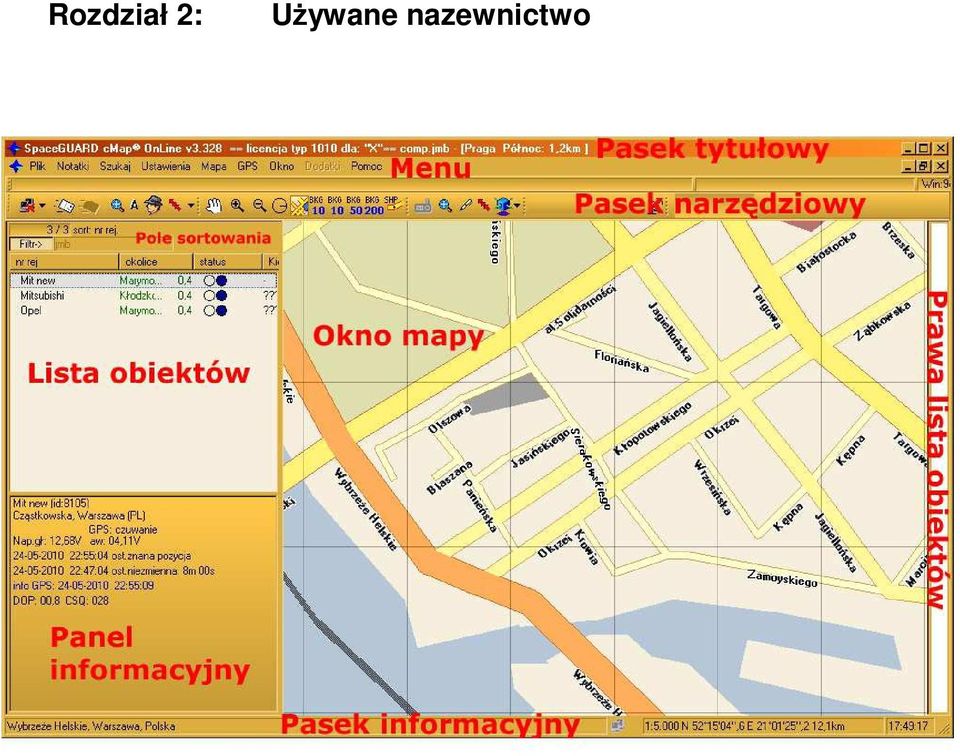

3 Rozdział 2: Używane nazewnictwo

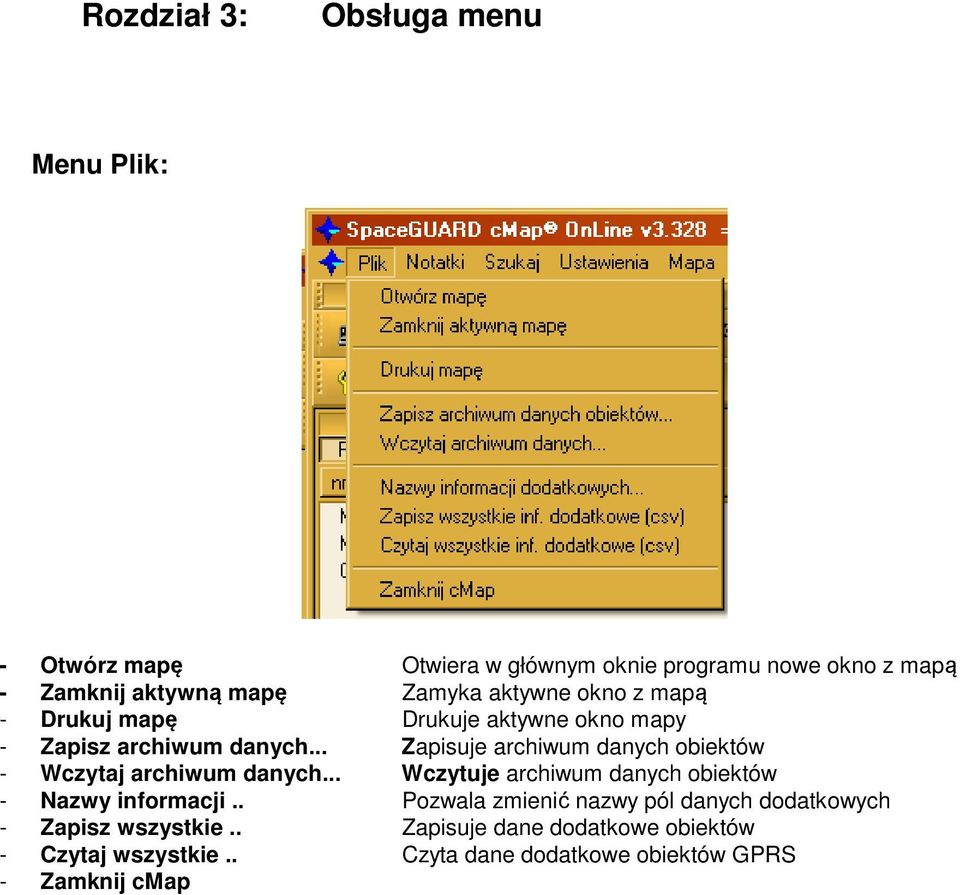

4 Rozdział 3: Obsługa menu Menu Plik: - Otwórz mapę Otwiera w głównym oknie programu nowe okno z mapą - Zamknij aktywną mapę Zamyka aktywne okno z mapą - Drukuj mapę Drukuje aktywne okno mapy - Zapisz archiwum danych... Zapisuje archiwum danych obiektów - Wczytaj archiwum danych... Wczytuje archiwum danych obiektów - Nazwy informacji.. Pozwala zmienić nazwy pól danych dodatkowych - Zapisz wszystkie.. Zapisuje dane dodatkowe obiektów - Czytaj wszystkie.. Czyta dane dodatkowe obiektów GPRS - Zamknij cmap

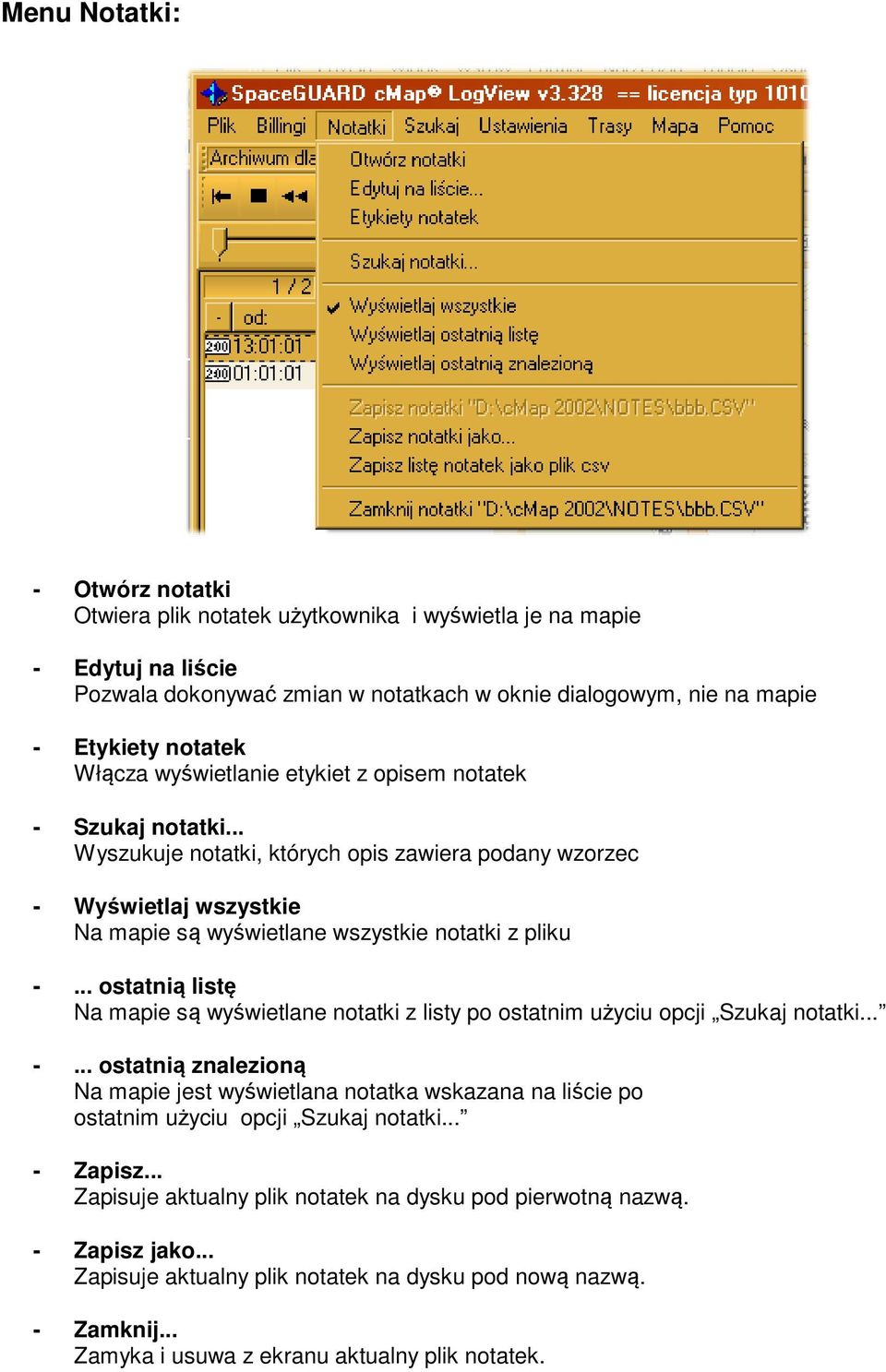

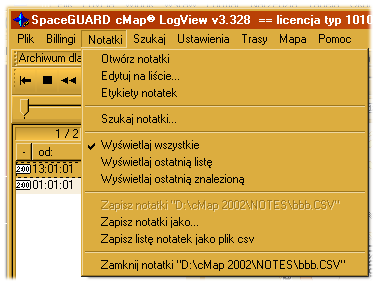

5 Menu Notatki: - Otwórz notatki Otwiera plik notatek użytkownika i wyświetla je na mapie - Edytuj na liście Pozwala dokonywać zmian w notatkach w oknie dialogowym, nie na mapie - Etykiety notatek Włącza wyświetlanie etykiet z opisem notatek - Szukaj notatki... Wyszukuje notatki, których opis zawiera podany wzorzec - Wyświetlaj wszystkie Na mapie są wyświetlane wszystkie notatki z pliku -... ostatnią listę Na mapie są wyświetlane notatki z listy po ostatnim użyciu opcji Szukaj notatki ostatnią znalezioną Na mapie jest wyświetlana notatka wskazana na liście po ostatnim użyciu opcji Szukaj notatki... - Zapisz... Zapisuje aktualny plik notatek na dysku pod pierwotną nazwą. - Zapisz jako... Zapisuje aktualny plik notatek na dysku pod nową nazwą. - Zamknij... Zamyka i usuwa z ekranu aktualny plik notatek.

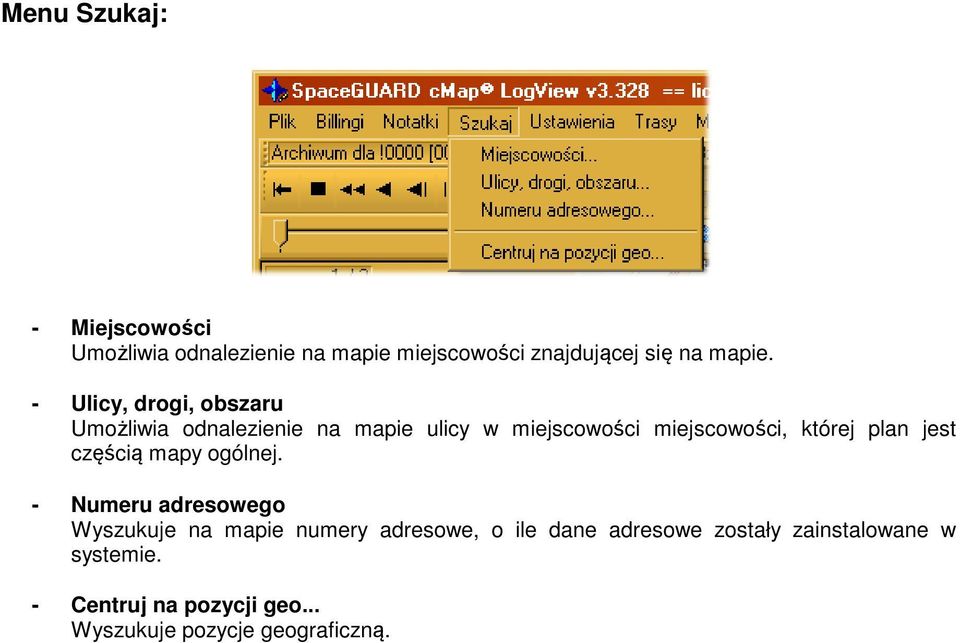

6 Menu Szukaj: - Miejscowości Umożliwia odnalezienie na mapie miejscowości znajdującej się na mapie. - Ulicy, drogi, obszaru Umożliwia odnalezienie na mapie ulicy w miejscowości miejscowości, której plan jest częścią mapy ogólnej. - Numeru adresowego Wyszukuje na mapie numery adresowe, o ile dane adresowe zostały zainstalowane w systemie. - Centruj na pozycji geo... Wyszukuje pozycje geograficzną.

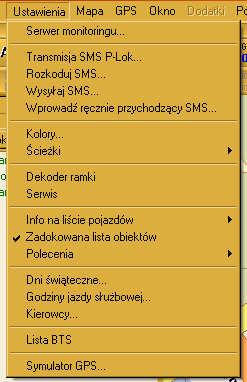

7 Menu Ustawienia: - Serwer Monitoringu Umożliwia zdefiniowanie parametrów dostępu do serwera usługi lokalizacji pojazdów SpaceGUARD GPRS. Dane niezbędne do wpisania podaje administrator serwera. - Transmisja SMS-Plok Pozwala określić parametry portów szeregowych dla telefonów działających w platformie lokalizacyjnej. - Rozkoduj SMS Pozwala sprawdzić poprawność SMS z Platformy lokalizacyjnej. - Wysyłaj SMS Umożliwia wysłanie SMS poprzez modem podłączony do cmap.. - Wprowadź ręcznie przychodzący SMS Pozwala ręcznie wprowadzić dane SMS lokalizacyjnego. - Kolory Zmiana kolorów niektórych elementów oprogramowania. - Ścieżki Wykaz ścieżek dostępu do istotnych danych oprogramowania. - Dekoder ramki Wyświetla okno dekodera danych TM-SAT. - Serwis Zawiera opcje dla serwisu. - Info na liście pojazdów Określa typ danych wyświetlanych na liście pojazdów.

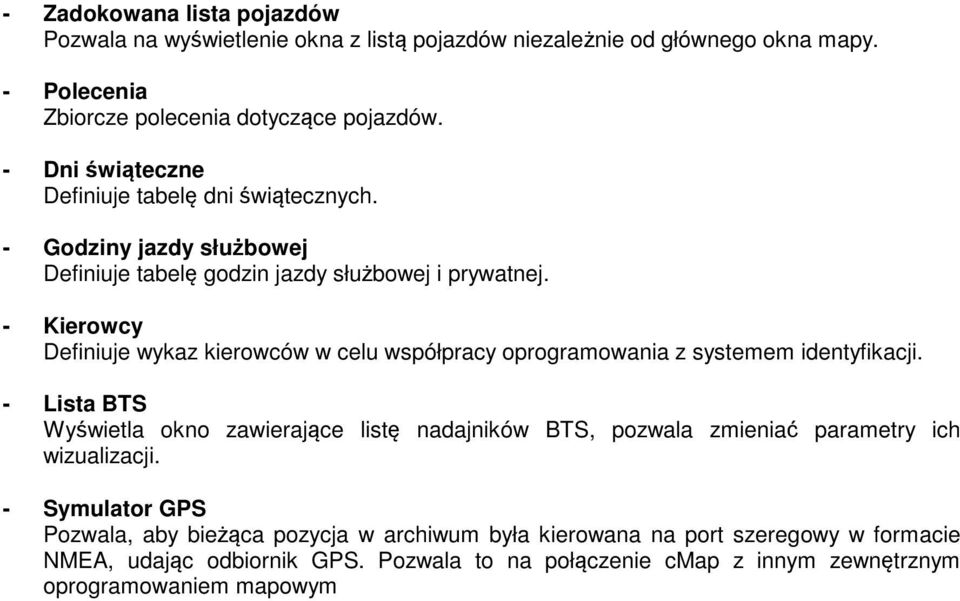

8 - Zadokowana lista pojazdów Pozwala na wyświetlenie okna z listą pojazdów niezależnie od głównego okna mapy. - Polecenia Zbiorcze polecenia dotyczące pojazdów. - Dni świąteczne Definiuje tabelę dni świątecznych. - Godziny jazdy służbowej Definiuje tabelę godzin jazdy służbowej i prywatnej. - Kierowcy Definiuje wykaz kierowców w celu współpracy oprogramowania z systemem identyfikacji. - Lista BTS Wyświetla okno zawierające listę nadajników BTS, pozwala zmieniać parametry ich wizualizacji. - Symulator GPS Pozwala, aby bieżąca pozycja w archiwum była kierowana na port szeregowy w formacie NMEA, udając odbiornik GPS. Pozwala to na połączenie cmap z innym zewnętrznym oprogramowaniem mapowym

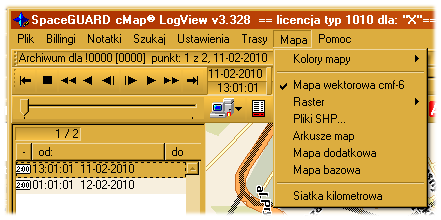

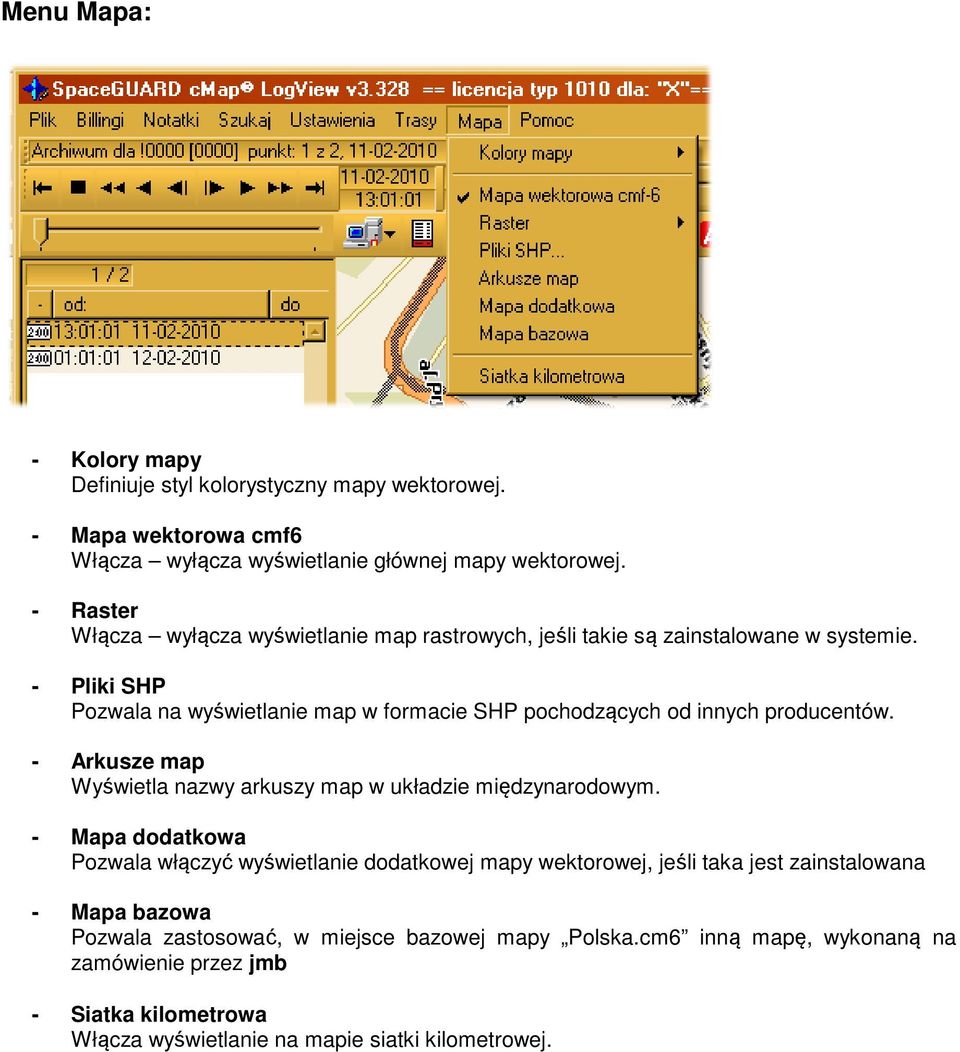

9 Menu Mapa: - Kolory mapy Definiuje styl kolorystyczny mapy wektorowej. - Mapa wektorowa cmf6 Włącza wyłącza wyświetlanie głównej mapy wektorowej. - Raster Włącza wyłącza wyświetlanie map rastrowych, jeśli takie są zainstalowane w systemie. - Pliki SHP Pozwala na wyświetlanie map w formacie SHP pochodzących od innych producentów. - Arkusze map Wyświetla nazwy arkuszy map w układzie międzynarodowym. - Mapa dodatkowa Pozwala włączyć wyświetlanie dodatkowej mapy wektorowej, jeśli taka jest zainstalowana - Mapa bazowa Pozwala zastosować, w miejsce bazowej mapy Polska.cm6 inną mapę, wykonaną na zamówienie przez jmb - Siatka kilometrowa Włącza wyświetlanie na mapie siatki kilometrowej.

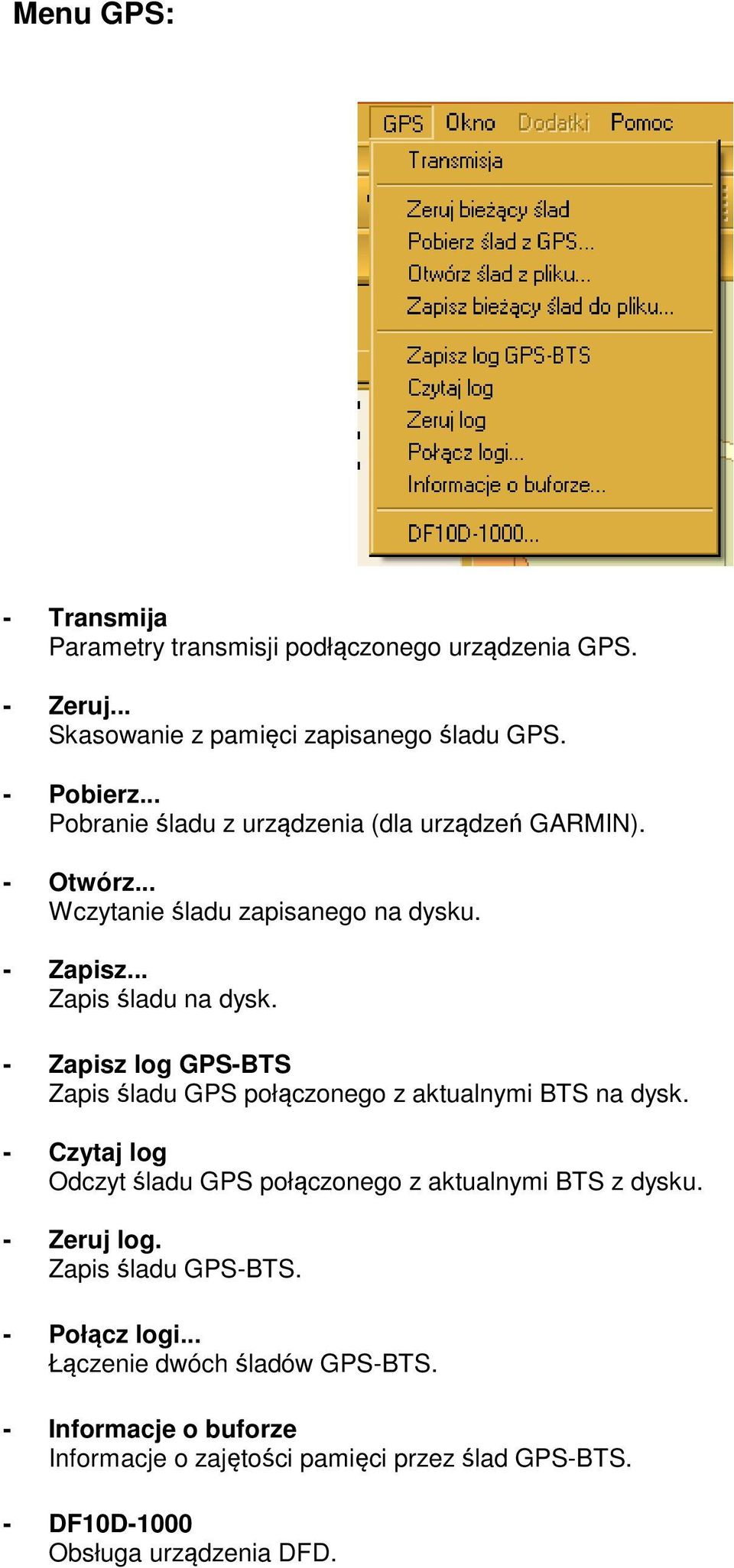

10 Menu GPS: - Transmija Parametry transmisji podłączonego urządzenia GPS. - Zeruj... Skasowanie z pamięci zapisanego śladu GPS. - Pobierz... Pobranie śladu z urządzenia (dla urządzeń GARMIN). - Otwórz... Wczytanie śladu zapisanego na dysku. - Zapisz... Zapis śladu na dysk. - Zapisz log GPS-BTS Zapis śladu GPS połączonego z aktualnymi BTS na dysk. - Czytaj log Odczyt śladu GPS połączonego z aktualnymi BTS z dysku. - Zeruj log. Zapis śladu GPS-BTS. - Połącz logi... Łączenie dwóch śladów GPS-BTS. - Informacje o buforze Informacje o zajętości pamięci przez ślad GPS-BTS. - DF10D-1000 Obsługa urządzenia DFD.

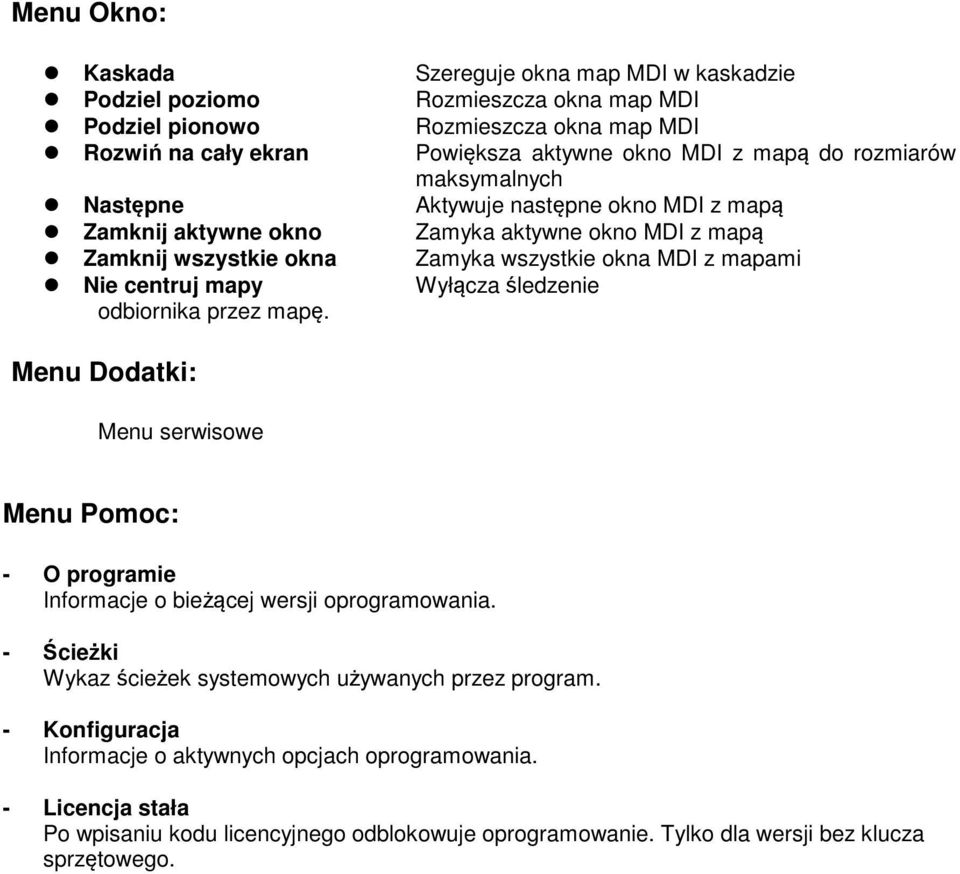

11 Menu Okno: Kaskada Szereguje okna map MDI w kaskadzie Podziel poziomo Rozmieszcza okna map MDI Podziel pionowo Rozmieszcza okna map MDI Rozwiń na cały ekran Powiększa aktywne okno MDI z mapą do rozmiarów maksymalnych Następne Aktywuje następne okno MDI z mapą Zamknij aktywne okno Zamyka aktywne okno MDI z mapą Zamknij wszystkie okna Zamyka wszystkie okna MDI z mapami Nie centruj mapy Wyłącza śledzenie odbiornika przez mapę. Menu Dodatki: Menu serwisowe Menu Pomoc: - O programie Informacje o bieżącej wersji oprogramowania. - Ścieżki Wykaz ścieżek systemowych używanych przez program. - Konfiguracja Informacje o aktywnych opcjach oprogramowania. - Licencja stała Po wpisaniu kodu licencyjnego odblokowuje oprogramowanie. Tylko dla wersji bez klucza sprzętowego.

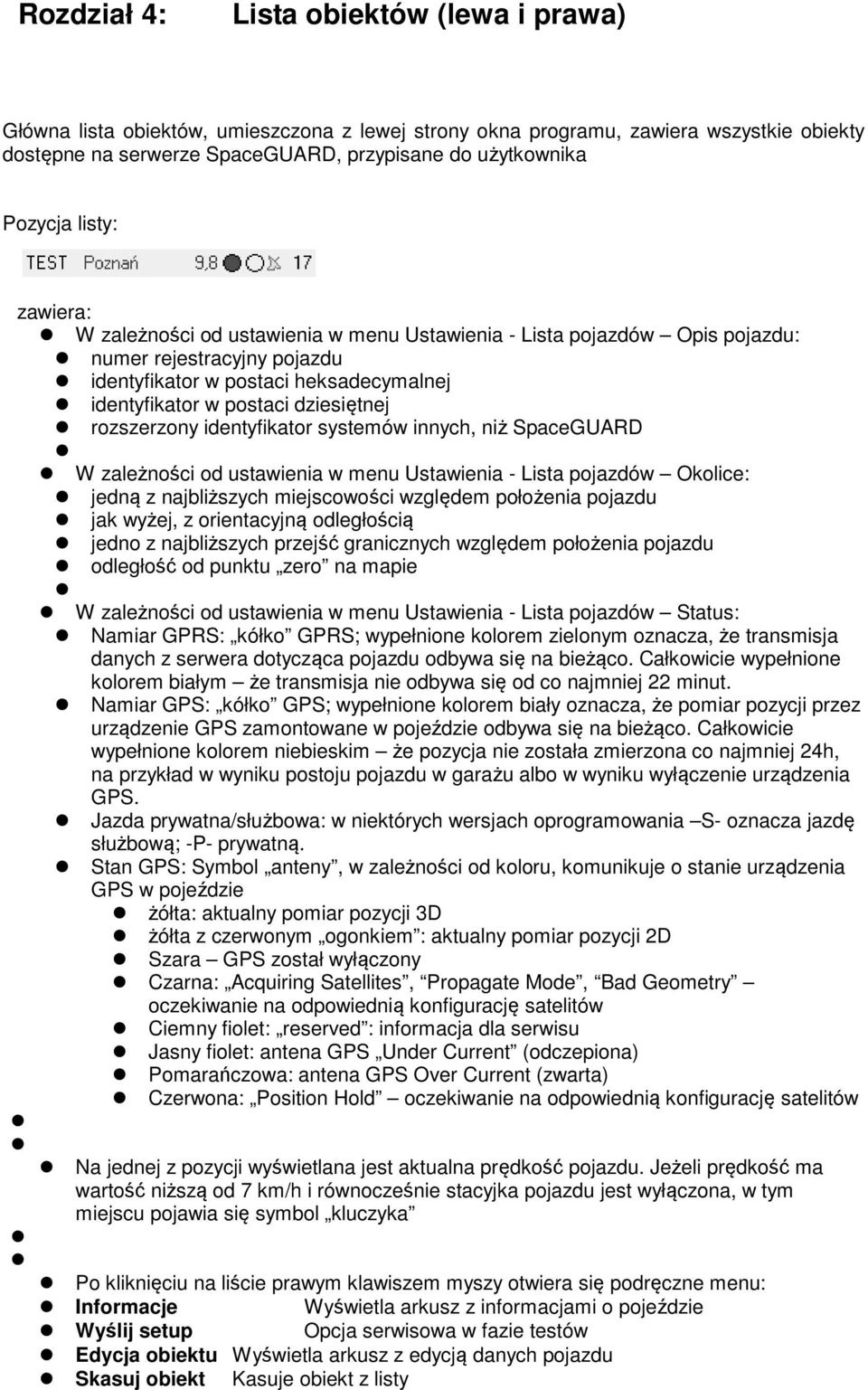

12 Rozdział 4: Lista obiektów (lewa i prawa) Główna lista obiektów, umieszczona z lewej strony okna programu, zawiera wszystkie obiekty dostępne na serwerze SpaceGUARD, przypisane do użytkownika Pozycja listy: zawiera: W zależności od ustawienia w menu Ustawienia - Lista pojazdów Opis pojazdu: numer rejestracyjny pojazdu identyfikator w postaci heksadecymalnej identyfikator w postaci dziesiętnej rozszerzony identyfikator systemów innych, niż SpaceGUARD W zależności od ustawienia w menu Ustawienia - Lista pojazdów Okolice: jedną z najbliższych miejscowości względem położenia pojazdu jak wyżej, z orientacyjną odległością jedno z najbliższych przejść granicznych względem położenia pojazdu odległość od punktu zero na mapie W zależności od ustawienia w menu Ustawienia - Lista pojazdów Status: Namiar GPRS: kółko GPRS; wypełnione kolorem zielonym oznacza, że transmisja danych z serwera dotycząca pojazdu odbywa się na bieżąco. Całkowicie wypełnione kolorem białym że transmisja nie odbywa się od co najmniej 22 minut. Namiar GPS: kółko GPS; wypełnione kolorem biały oznacza, że pomiar pozycji przez urządzenie GPS zamontowane w pojeździe odbywa się na bieżąco. Całkowicie wypełnione kolorem niebieskim że pozycja nie została zmierzona co najmniej 24h, na przykład w wyniku postoju pojazdu w garażu albo w wyniku wyłączenie urządzenia GPS. Jazda prywatna/służbowa: w niektórych wersjach oprogramowania S- oznacza jazdę służbową; -P- prywatną. Stan GPS: Symbol anteny, w zależności od koloru, komunikuje o stanie urządzenia GPS w pojeździe żółta: aktualny pomiar pozycji 3D żółta z czerwonym ogonkiem : aktualny pomiar pozycji 2D Szara GPS został wyłączony Czarna: Acquiring Satellites, Propagate Mode, Bad Geometry oczekiwanie na odpowiednią konfigurację satelitów Ciemny fiolet: reserved : informacja dla serwisu Jasny fiolet: antena GPS Under Current (odczepiona) Pomarańczowa: antena GPS Over Current (zwarta) Czerwona: Position Hold oczekiwanie na odpowiednią konfigurację satelitów Na jednej z pozycji wyświetlana jest aktualna prędkość pojazdu. Jeżeli prędkość ma wartość niższą od 7 km/h i równocześnie stacyjka pojazdu jest wyłączona, w tym miejscu pojawia się symbol kluczyka Po kliknięciu na liście prawym klawiszem myszy otwiera się podręczne menu: Informacje Wyświetla arkusz z informacjami o pojeździe Wyślij setup Opcja serwisowa w fazie testów Edycja obiektu Wyświetla arkusz z edycją danych pojazdu Skasuj obiekt Kasuje obiekt z listy

13 Skasuj całą listę Kasuje całą listę obiektów Wczytaj dane zewn. Opcja serwisowa w fazie testów Lista umieszczona z prawej strony okna programu zawiera numer rejestracyjne pojazdów aktualnie widocznych w aktywnym oknie MDI z mapą. Lista jest pomocna w przypadku, gdy kilka pojazdów znajduje się na tyle blisko siebie, że na mapie nie można ich rozróżnić lub są niewidoczne.

14 Rozdział 5: Pasek narzędziowy : Przyciski dotyczące transmisji i obiektu wybranego na liście: Włączenie transmisji z serwerem SpaceGUARD Włączenie tego przycisku jest niezbędne, aby oprogramowanie zaczęło odbierać transmisję pozycji pojazdów z serwera. Uprzednio, zgodnie z danym podanymi przez administratora serwera SpaceGUARD, należy wypełnić dane w menu AVL -> Serwer SpaceGUARD. Komputer musi być zalogowany do sieci Internet. Parametry transmisji Odpytanie pojazdu o pozycję poprzez SMS (symbol koperty) Jest używane, gdy pojazd znajduje się poza zasięgiem usługi GPRS operatora telefonii komórkowej. Opcja ta jest dostępna tylko dla użytkowników, którym zezwala na to administrator serwera SpaceGUARD. Odpytanie pojazdu o pozycję obiektu SIM (symbol karty SIM) Odnalezienie pojazdu na mapie Lokalizowanie pojazdy w oprogramowaniu AutoRoute Włączenie trybu śledzenia pojazdu przez mapę Włączenie wyświetlania śladu obiektu na mapie Kasowanie śladu Przyciski dotyczące mapy: Przesuwanie Przybliżanie Oddalanie Pomiar odległości Niżej widoczna sekcja steruje widokiem map na ekranie. Poszczególne przyciski powodują efekt wyłącznie, gdy odpowiadające im mapy sa zainstalowane w systemie: Mapy wektorowe cm6 dostarczane z aplikacją Mapy rastrowe 1: (użytkownika) Drugi zestaw map 1: Mapy rastrowe 1: (użytkownika) Mapy rastrowe 1: (opcjonalnie dostarczane z aplikacją) Mapy SHP (użytkownika)

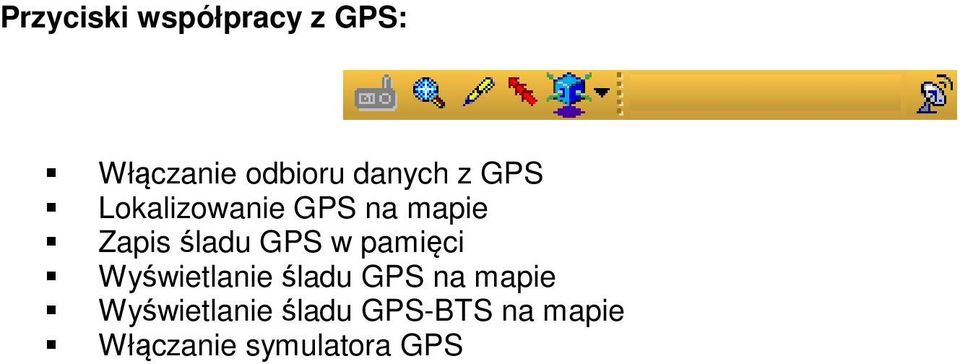

15 Przyciski współpracy z GPS: Włączanie odbioru danych z GPS Lokalizowanie GPS na mapie Zapis śladu GPS w pamięci Wyświetlanie śladu GPS na mapie Wyświetlanie śladu GPS-BTS na mapie Włączanie symulatora GPS

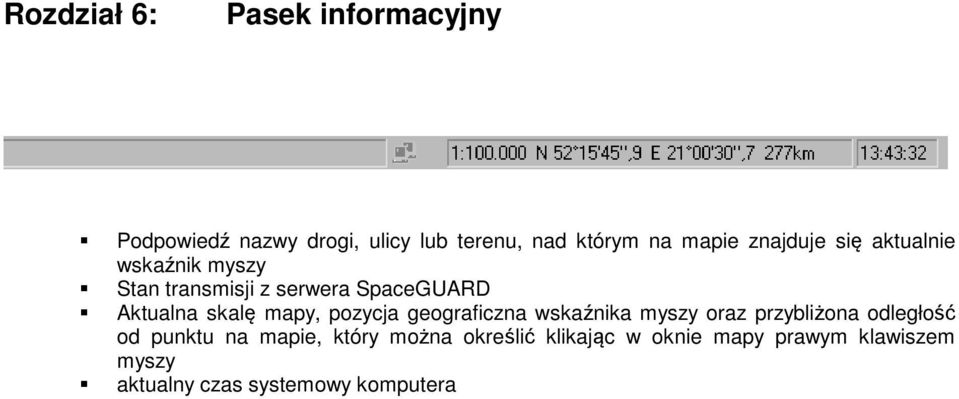

16 Rozdział 6: Pasek informacyjny Podpowiedź nazwy drogi, ulicy lub terenu, nad którym na mapie znajduje się aktualnie wskaźnik myszy Stan transmisji z serwera SpaceGUARD Aktualna skalę mapy, pozycja geograficzna wskaźnika myszy oraz przybliżona odległość od punktu na mapie, który można określić klikając w oknie mapy prawym klawiszem myszy aktualny czas systemowy komputera

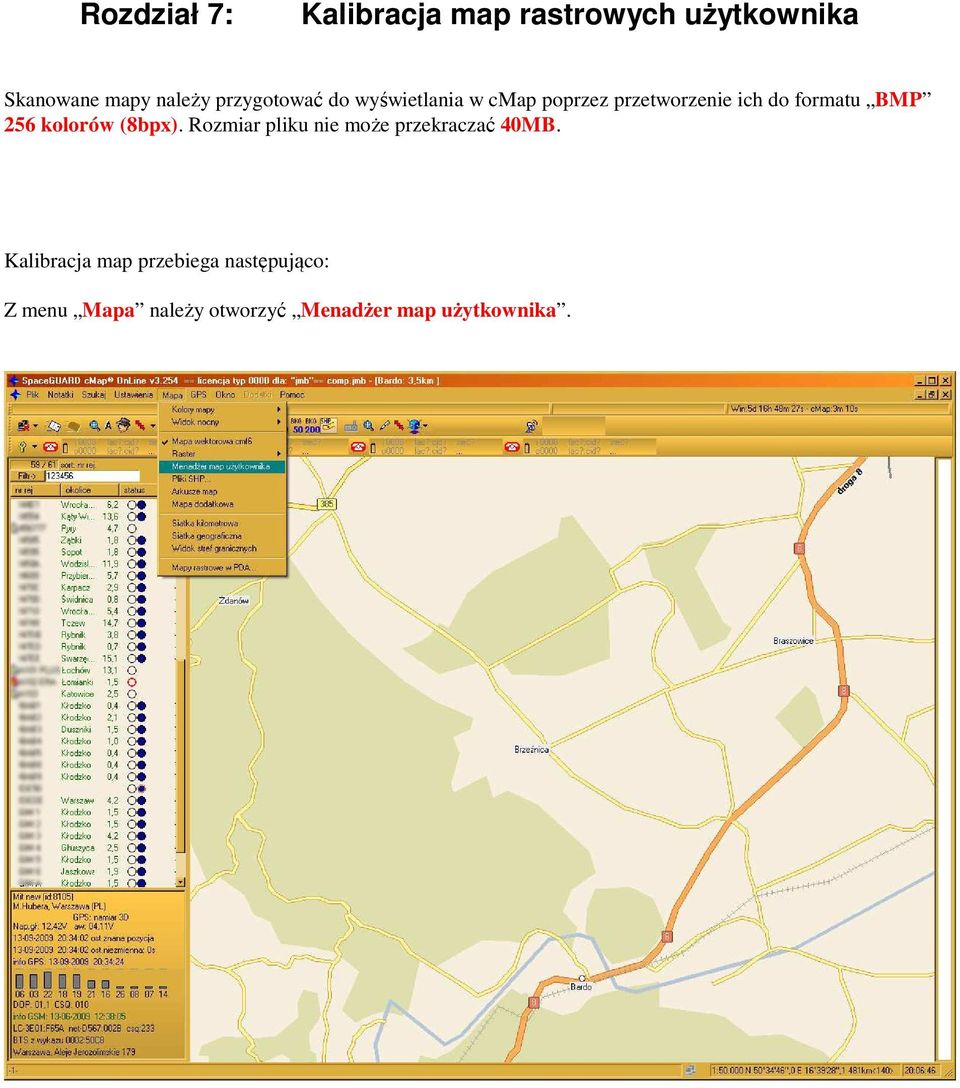

17 Rozdział 7: Kalibracja map rastrowych użytkownika Skanowane mapy należy przygotować do wyświetlania w cmap poprzez przetworzenie ich do formatu BMP 256 kolorów (8bpx). Rozmiar pliku nie może przekraczać 40MB. Kalibracja map przebiega następująco: Z menu Mapa należy otworzyć Menadżer map użytkownika.

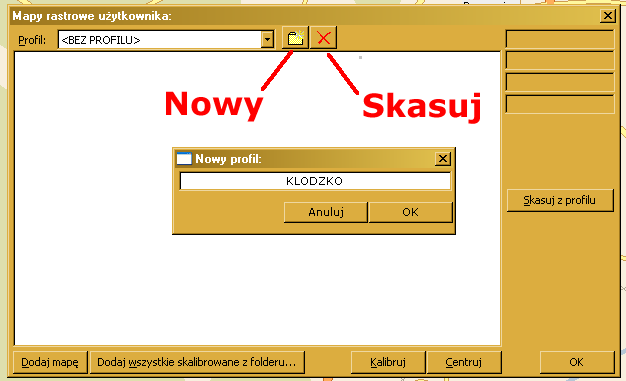

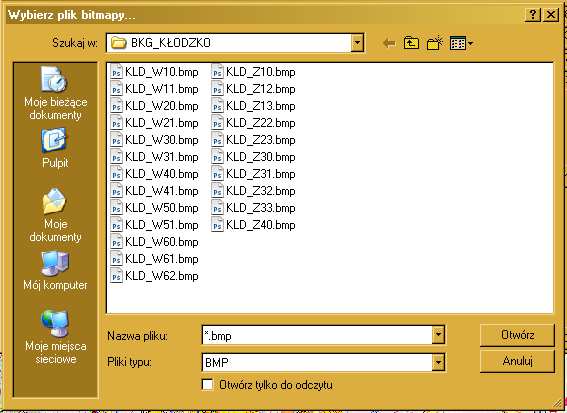

18 Za pomocą przycisku z ikoną foldera należy utworzyć nowy profil. Tu nadano mu nazwę KŁODZKO Do profilu można dodać wiele arkuszy map; wszystkie będą wyświetlane równocześnie na ekranie. Przed dodaniem arkusza mapy należy zgrubnie ustawić okno mapy tak, aby obejmowało obszar dodawanego arkusza rastrowego. Następnie za pomocą przycisku Dodaj mapę należy wskazać na dysku dodawany plik:

19 Po wyborze plik zostanie przypisany do profilu: Następnym etapem jest skalibrowanie pojedynczego arkusza dodanej do profilu mapy rastrowej za pomocą przycisku Kalibruj. Okno mapy zostanie wypełnione zawartością kalibrowanego pliku, jego narożniki staną się czarnymi kwadratami i cały zostanie obwiedziony czerwona pogrubiona linią. Za pomocą kursora myszy należy w taki sposób przesuwać narożniki kalibrowanej mapy, aby została w odpowiedni sposób usytuowana w terenie:

20 20 Zakończenie kalibracji zatwierdza się przyciskiem Enter, zniknie obwódka i narożniki do kalibracji. 20

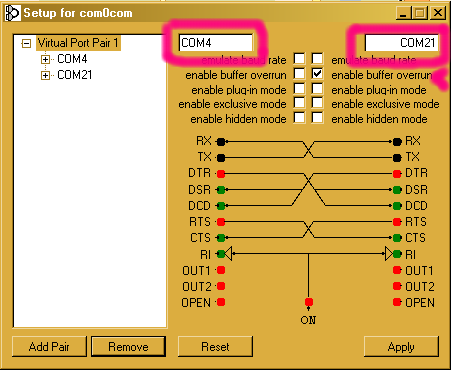

21 21 Rozdział 8: Symulator GPS w cmap OnLine i LogView Opcja ta umożliwia wizualizację położenia obiektów z cmap w innym, zewnętrznym oprogramowaniu np. Auto Mapa, Auto Route, Map Point itp. GPS. Przed rozpoczęciem wysyłania danych należy ustawić port COM z menu Ustawienia -> Symulator Transmisja jest włączana przyciskiem na pasku narzędziowym: Dane będą wysyłane na port COM, który można połączyć kablem NULL-modem z portem COM innego komputera, gdzie jest zainstalowane zewnętrzne oprogramowanie. cmap i oprogramowanie zwn. Mogą być zainstalowane na tym samym komputerze. W tym celu niezbędna jest instalacja wirtualnego kabla NULL-modem. Po zainstalowaniu oprogramowania com0com należy uruchomić jego konfigurację i założyć nową parę portów, nadając im nazwę COMx, gdzie x to numer wolnego portu w systemie Windows. Następnie należy usunąć domyślnie zakładaną parę "0" o nazwie CNxxx. Poniżej przykładowa konfiguracja wirtualnego NULL-modem dla utworzonych programowo w tym samym komputerze portów COM4 i COM21. Jeden z tych portów należy następnie ustawić w cmap, drugi w oprogramowaniu które ma otrzymywać dane: 21

22 22 Oprogramowanie com0com można pobrać w Internecie i użytkować bezpłatnie, zgodnie z licencją GNU: Należy, w zależności od procesora w PC, zainstalować wersję dla procesora Intel albo AMD. 22
