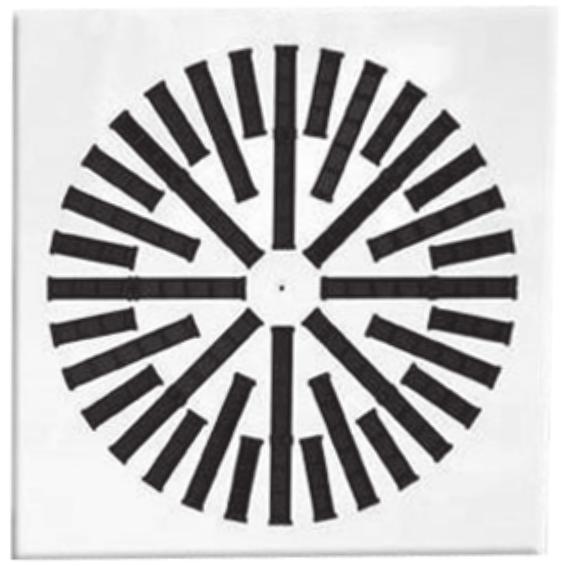

1 NOWOŒÆ: Anemostaty wirowe z ruchomymi kierownicami NS9W NS9W s¹ przeznaczone do zastosowañ w instalacjach wentylacyjnych nisko- i œredniociœnieniowych. Ruchome kierownice pozwalaj¹ na dowolne kszta³towanie strumienia powietrza nawiewanego oraz na uzyskanie nawiewu wirowego. S¹ zalecane do pomieszczeñ o wysokoœci,6 do 4 m i stosowania przy ró nicy temperatur powietrza nawiewanego i powietrza w pomieszczeniu wynosz¹cej maksymalnie 10 K. Anemostaty s¹ dostêpne z okr¹g³ym kwadratowym panelem czo³owym. Anemostat wirowy NS9W-RR z okr¹g³ym panelem czo³owym Anemostat wirowy NS9W-KR z kwadratowym panelem czo³owym SMAY Sp. z o.o. / ul. Ciep³ownicza 9 / Kraków tel / fax / info@smay.eu

2 Anemostaty wirowe NS9W Wykonanie NS9W s¹ wyposa one w czarne kierownice z tworzywa sztucznego, wytwarzaj¹ce wirowy przep³yw powietrza. Kierownice s¹ ruchome i ka da z nich mo e byæ ustawiona indywidualnie. Kwadratowy okr¹g³y panel czo³owy anemostatu jest wykonany ze stali lakierowanej proszkowo na kolor bia³y RA9010. Na zamówienie mo liwe jest lakierowanie na inny kolor RA. Monta Monta NS9W mo na wykonaæ poprzez zastosowanie czterech œrub na obwodzie nawiewnika (panel czo³owy KR) za pomoc¹ jednej œruby centralnej wprowadzanej poprzez otwór znajduj¹cy siê w œrodkowe czêœci panela czo³owego (panel czo³owy KR RR). Regulacja kierownic Kierownice anemostatu NS9W mo na ustawiæ w po³o eniu prostym, lewym prawym. Mo liwe jest ustawienie po³o eñ poœrednich. Proste ewe Prawe Warianty ustawienia kierownic W zale noœci od ustawienia poszczególnych kierownic nawiewnika mo liwe jest wytworzenie nawiewu wirowego skierowanego w dan¹ stronê pomieszczenia. 56 wersja 5..5

3 Wymiary nawiewników NS9W NS-9W-RR-00 (A = 0,0071 m ) NS-9W-RR-400 (A = 0,0189 m ) NS-9W-RR-500- (A = 0,07 m ) NS-9W-RR (A = 0,0495 m ) NS-9W-RR-600 (A = 0,0595 m ) NS-9W-RR-65 (A = 0,0595 m ) NS-9W-RR-800 (A = 0,105 m ) wersja

4 Wymiary nawiewników NS9W NS9W-KR-00 NS9W-KR (A = 0,006 m ) NS9W-KR-00 NS9W-KR (A = 0,0071 m ) NS9W-KR-400 NS9W-KR (A = 0,0071 m ) NS9W-KR-500- NS9W-KR (A = 0,07 m ) NS9W-KR-00 NS9W-KR (A = 0,0495 m ) NS9W-KR-600 (A = 0,0595 m ) NS9W-KR-65 (A = 0,0595 m ) NS9W-KR-800 (A = 0,105 m ) NS9W-KR-85 (A = 0,105 m ) 564 wersja 5..5

5 Dobór NS9W-00 db < V = 0,7 m/s min max NS9W-00 db < V = 0,7 m/s min max NS9W-400 db < V = 0,7 m/s min max Informacje dodatkowe: - Dane podane dla kompletu: nawiewnik ze skrzynk¹ rozprê n¹ z przepustnic¹ w pe³ni otwart¹ - Zasiêg strumienia dla prêdkoœci koñcowej Vt = 0,7 m/s. - wg krzywych NR. wersja

6 Dobór NS9W-500- db < V = 0,7 m/s min max NS9W db < V = 0,7 m/s min max NS9W db < V = 0,7 m/s min max Informacje dodatkowe: - Dane podane dla kompletu: nawiewnik ze skrzynk¹ rozprê n¹ z przepustnic¹ w pe³ni otwart¹ - Zasiêg strumienia dla prêdkoœci koñcowej Vt = 0,7 m/s. - wg krzywych NR. 566 wersja 5..5

7 Dobór NS9W db < V = 0,7 m/s min max Informacje dodatkowe: - Dane podane dla kompletu: nawiewnik ze skrzynk¹ rozprê n¹ z przepustnic¹ w pe³ni otwart¹ - Zasiêg strumienia dla prêdkoœci koñcowej Vt = 0,7 m/s. - wg krzywych NR. wersja

8 Akcesoria i sposób zamówienia NS9W Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: NS9 - <C > - < W > - S< RA > / < ADD> Gdzie: <C> - panel czo³owy i sposób monta u: * RR okr¹g³y KR kwadratowy <W> - rozmiar: 00, , 00, , 400, , 500-, , , , 600, 65, 800, 85 <RA> - kolor wg palety RA (standard RA9010) * <ADD> - w tym miejscu nale y okreœliæ akcesoria dodatkowe jak poni ej: Akcesoria ** Skrzynka rozprê na wg konfiguracji jak poni ej: <SR><I><P>-<H>-<K><D><R> - skrzynka rozprê na wg konfiguracji jak poni ej: <I> - izolacja: brak = brak izolacji t = izolowana <P> - deflektor sitowy: * brak = bez deflektora (domyœlnie dla wywiewnika) s = z deflektorem (domyœlnie dla nawiewnika) <H> - wysokoœæ skrzynki w mm * <K> - po³o enie króæca: b = boczne g = górne <D> - œrednica króæca przy³¹czeniowego w mm * <R> - przepustnica w króæcu przy³¹czeniowym: brak = brak przepustnicy, P = przepustnica z regulacj¹ z zewn¹trz skrzynki Pc = przepustnica z regulacj¹ od wewn¹trz skrzynki ciêgnem Pd = przepustnica z regulacj¹ od wewn¹trz skrzynki dÿwigni¹ * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne ** wiêcej informacji o akcesoriach na stronie 61 Przyk³ad zamówienia: NS9W KR-600-S S9010 / SRts 40 b98p 568 wersja 5..5
