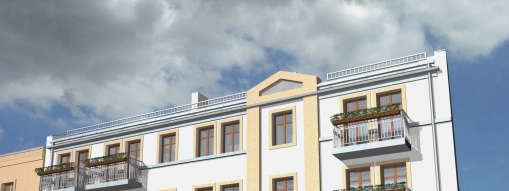

1 a r c h i f o r m P R A C O W N I A P R O J E K T O W A mgr inż. arch. SŁAWOMIR FORNAL, PIOTRKÓW TRYBUNALSKI, ul. Malinowa10, tel P R O J E K T B U D O W L A N Y Nazwa : Zakres : BUDOWA ZESPOŁU DWÓCH BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH - "KAMIENICA" I OFICYNA Kategoria obiektu budowlanego : XIII PRZYŁĄCZE CIEPLNE NISKICH PARAMETRÓW Adres : PIOTRKÓW TRYBUNALSKI, ULICA GARNCARSKA 6-8, nr ewid. działek: 184, 185/1, 185/2, 185/3, 185/4, 185/5, 185/6, obręb 21; jednostka ewid _1. Inwestor : Specjalność : Projektant : MIASTO PIOTRKÓW TRYBUNALSKI Pasaż Karola Rudowskiego 10, Piotrków Trybunalski INŻYNIERYJNO-SANITARNA mgr inż. ADAM OLCZYK upr. proj. nr : UAN.V.8388/150/89. Sprawdzający : mgr inż. arch. BOGDAN ADAMUS upr. proj. nr : LOD/2035/PWOS/12 Data opracowania : LISTOPAD 2015 R. Numer egzemplarza :... Oprawa numer :...

2 Zawartość opracowania: Część opisowa 1. Podstawa opracowania str.2 2. Cel i zakres opracowania str.3 3. Opis projektowanych rozwiązań str.3 4. Warunki techniczne wykonania przyłącza str.5 5. Wykaz współrzędnych geodezyjnych punktów charakterystycznych str.7 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia str.8 Część rysunkowa Plan sytuacyjny (s1:500) Plan sytuacyjny (s1:250) Profil przyłącza cieplnego (s1:100/1:200) rys. nr C_01 rys. nr C_01A rys. nr C_02 Załączniki Warunki techniczne przyłączenia do sieci ciepłowniczej projektowanego węzła cieplnego w obiekcie przy ul. Garncarskiej 6-8 w Piotrkowie Tryb. wydane przez MZGK Sp. z o.o. nr R/024636/15 z dn r. 1

3 OPIS TECHNICZNY PRZYŁĄCZE CIEPLNE NISKICH PARAMETRÓW DLA ZESPOŁU DWÓCH BUDYNKÓW MIESZKALNYCH KAMIENICY I OFICYNY PRZY UL. GARNCARSKIEJ 6-8 W PIOTRKOWIE TRYB. (Dz. nr ew. : 184, 185/1, 185/2, 185/3, 185/4, 185/5, 185/6 - obręb 21) 1. PODSTAWA OPRACOWANIA Umowa zawarta z Inwestorem. Mapa sytuacyjno-wysokościowa do celów projektowych. Warunki techniczne przyłączenia do sieci ciepłowniczej projektowanego węzła cieplnego w obiekcie przy ul. Garncarskiej 6-8 w Piotrkowie Tryb. wydane przez MZGK Sp. z o.o. nr R/024636/15 z dn r. Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego w rejonie ulic Wojska Polskiego, Jerozolimskiej, Garncarskiej i Zamurowej w Piotrkowie Trybunalskim. Projekty zagospodarowania terenu z branżą drogową, oświetlenia terenu, teletechniczną, przyłącza wod.-kan. Projekty budowlane projektowanych budynków branża architektonicznobudowlana, wewnętrznej instalacji wod.-kan., c.o., węzła cieplnego. Wizje w terenie, uzgodnienia. Normy, przepisy, literatura fachowa, materiały techniczne dotyczące wyrobów i technologii w zakresie budowy ciepłociągów NORMY PE-EN 253:...System preizolowanych rur do podziemnych wodnych sieci ciepłowniczych. Zespół rurowy ze stalowej rury przewodowej, izolacji cieplnej z poliuretanu i płaszcza osłonowego z polietylenu. PE-EN 448:...System preizolowanych rur do podziemnych wodnych sieci ciepłowniczych. Kształtki - zespoły z rury stalowej przewodowej, izolacji cieplnej z poliuretanu i płaszcza osłonowego z polietylenu. PE-EN 488:... System preizolowanych rur do podziemnych wodnych sieci ciepłowniczych. Zespół armatury do stalowych rur przewodowych z izolacją cieplną z poliuretanu i płaszczem osłonowym z polietylenu. PE-EN 489:... System preizolowanych rur do podziemnych wodnych sieci ciepłowniczych. Zespół złącza stalowych rur przewodowych, izolacji cieplnej z poliuretanu i płaszcza osłonowego z polietylenu. PN-EN System kontroli i sygnalizacji zagrożenia stanów awaryjnych. 2

4 PN-EN Projektowanie i budowa sieci ciepłowniczych z systemu preizolowanych rur zespolonych PRZEPISY Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. Dz.U. Nr 75, poz. 690 (z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dn r. w sprawie warunków BHP podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401) 1.3. INNE PRZEPISY I WYTYCZNE Warunki Techniczne Wykonania i Odbioru Rurociągów Preizolowanych (zeszyt 4) wyd. COBRTI INSTAL zalecane do stosowania przez Ministerstwo Infrastruktury 2. CEL I ZAKRES OPRACOWANIA W budynku Kamienicy i Oficyny przewidziano system grzewczy z przygotowaniem ciepłej wody w oparciu o mieszkaniowe stacje wymiennikowe tzw. Logotermy. Czynnik grzewczy do zasilania Logoterm, o parametrach nom. 70/55 o C, będzie przygotowywany w węźle cieplnym na parterze bud. Kamienicy. Zasilanie pionu Logoterm w bud. Oficyny nastąpi za pośrednictwem projektowanego niskoparametrowego przyłącza preizolowanego które jest przedmiotem niniejszego opracowania. 3. OPIS PROJEKTOWANYCH ROZWIĄZAŃ 3.1. OPIS OGÓLNY Projektowane przyłącze cieplne połączy węzeł cieplny w budynku Kamienicy z pionem grzewczym Logoterm w budynku Oficyny. Przyłącze zaprojektowano z zastosowaniem elastycznego podwójnego rurociągu preizolowanego typu SYNCOPEX PE-X 2xØ50x4,6/200mm. O charakterystyce: Nominalne parametry pracy: TN=95 C; PN=6bar. Promień zginania: R=0.8m Dla przepływu obliczeniowego 3340dm3/h; opory jednostkowe i=8,44dpa/m Dla średniej temperatury czynnika T=60 o C jednostkowe straty ciepła do gruntu wynoszą q=17,7w/m Konstrukcja rurociągu składa się z: - dwóch wewnętrznych rur roboczych wykonanych z polietylenu - usieciowionego 3

5 PEX z barierą anty dyfuzyjną (2xØ50x4,6mm) - warstwy izolacyjnej ze spienionego usieciowionego polietylenu - karbowanego płaszcza zewnętrznego z polietylenu HDPE(Ø200mm) Przyłącze projektuje się ze spadkiem w kierunku węzła cieplnego. Odpowietrzenie będzie następowało za pośrednictwem pionu Logoterm i w węźle. Oddzielnego odwodnienia dla przyłącza nie przewiduje się. W razie konieczności woda może być usunięta przez przedmuch sprężonym powietrzem DOBÓR ŚREDNICY PRZYŁĄCZA Wymagane parametry czynnika grzewczego wyliczono korzystając z programu doboru Logoterm. Dla pionu grzewczego Logoterm w bud. Oficyny Obliczeniowe zapotrzebowanie mocy wynosi: 68kW Przepływ obliczeniowy: 3340dm3/h (ΔT 21,9 o C) Temperatura nominalna (dla c.o.): 70/55 o C Ciśnienie pracy: do 6 bar Dla przedmiotowych potrzeb dobrano rurociąg preizolowany podwójny typu SYNCOPEX PE-X 2xØ50x4,6/200mm 3.3. TRASA PRZYŁĄCZA Zaprojektowany przebieg trasy przyłącza cieplnego przedstawiono na załączonym planie sytuacyjnym w skali 1:500 (rys. nr C_01) i dodatkowo na planie w skali 1:250. Włączenie nastąpi do instalacji węzła cieplnego po stronie wtórnej, za pośrednictwem zaworów odcinających. Trasa przyłącza przebiega po wewnętrznym dziedzińcu projektowanych dwóch budynków. Pod chodnikami, drogą wewnętrzną, parkingiem i trawnikiem. Pod posadzką budynku Oficyny dochodzi do pionu grzewczego zasilania Logoterm i kończy się zaworami odcinającymi MATERIAŁY i UZBROJENIE Przyłącze projektuje się z jednego kawałka elastycznego, podwójnego rurociągu preizolowanego typu SYNCOPEX PE-X 2xØ50x4,6/200mm, bez połączeń pośrednich. Na początku - w węźle cieplnym, i na końcu - pod pionem grzewczym, przyłącze będzie wyposażone w złączki przejściowe z zaworami odcinającymi. Dopuszcza się wykonanie przyłącza w innym równoważnym systemie rur preizolowanych. 4

6 3.5. KOMPENSACJE WYDŁUŻEŃ TERMICZNYCH Zespolony rurociąg preizolowany jest elastyczny, samo kompensujący się, nie wymaga żadnych dodatkowych rozwiązań w tym zakresie SKRZYŻOWANIA Z UZBROJENIEM PODZIEMNYM Na trasie projektowanego przyłącza występują skrzyżowania z uzbrojeniem podziemnym likwidowanym lub nowo projektowanym. Skrzyżowania z likwidowanymi rurociągami zimnej wody i kanalizacji sanitarnej. Likwidacja tych rurociągów została przewidziana w zakresie realizacji projektu uzbrojenia wod.-kan. Skrzyżowania z projektowanym oświetleniem terenu, kanalizacją teletechniczną, kanalizacją sanitarną i deszczową. Przy czym tylko kabel oświetlenia terenu i kanalizacja teletechniczna mogą być ułożone nad przyłączem cieplnym. Wystąpienie skrzyżowań z projektowanym uzbrojeniem w czasie budowy jest uzależnione od kolejności wykonywanych robót w ramach tego samego zadania inwestycyjnego. Należy odpowiednio skoordynować kolejność robót lub wykonać stosowne zabezpieczenia jeśli wystąpią kolizje np. zamontować dwudzielne rury osłonowe na kablach oświetlenia terenu. Roboty w obrębie kolizji należy wykonywać ręcznie, w uzgodnieniu z przedstawicielami gestorów poszczególnych sieci. Należy przestrzegać warunków określonych w protokóle ZUDP i w uzgodnieniach. W przypadku napotkania uzbrojenia podziemnego nie naniesionego na mapę należy przerwać roboty i zawiadomić Inwestora. 4. WARUNKI TECHNICZNE WYKONANIA NISKOPARAMETROWEGO PRZYŁĄCZA CIEPLNEGO Z RUR PREIZOLOWANYCH 4.1. ROBOTY PRZYGOTOWAWCZE Przed przystąpieniem do robót należy zgodnie z tomem I WTWiO wykonać prace przygotowawcze związane z pomiarami, badaniem gruntu, organizacją robót ziemnych, ustaleniem miejsc do odkładania ziemi, materiałów przeznaczonych do ponownego wbudowania, odwożenia urobku, itp WYKOPY W miejscach skrzyżowań i zbliżeń do uzbrojenia podziemnego roboty należy wykonywać w uzgodnieniu z przedstawicielami gestorów tego uzbrojenia. Wykopy w tych miejscach wykonywać ręcznie, z zachowaniem szczególnej ostrożności. Pozostałe wykopy można wykonywać mechanicznie. 5

7 4.3. PODŁOŻE Rury preizolowane należy układać na podłożu z piasku o grubości warstwy min. 10 cm ROBOTY MONTAŻOWE Przewody rurowe należy układać w wykopie bezpośrednio ze zwoju. Podczas układania należy uważać, aby obudowa nie została uszkodzona przez ostre przedmioty. Ułożony w wykopie rurociąg obsypać 15cm warstwą piasku (ponad wierzch rury) z jednoczesnym zagęszczeniem. Na zagęszczonej obsypce ułożyć taśmę sygnalizacyjną z wkładką metalową. Zasypać pozostałą część wykopu z zagęszczeniem do wymaganego stopnia zależnie od projektowanej nawierzchni. Rurociąg montowany z jednego nie łączonego odcinka, bez widocznych uszkodzeń, może być zasypywany bez uprzedniej próby szczelności. Roboty montażowe winny być prowadzone zgodnie z technologią montażu rurociągów preizolowanych i ich wyposażenia, przewidzianą przez wytwórcę wybranego do montażu systemu, zawartą w opracowanych instrukcjach, z jednoczesnym zachowaniem warunków ogólnych wykonania robót budowlano-montażowych. Izolowanie zakończeń odcinków preizolowanych Do wykonania zakończeń izolacji rurociągu preizolowanego w budynku należy zastosować systemowe kaptury końcowe obkurczane termicznie. Przejście rurociągów przez ścianę i płytę posadzkową budynku Przejścia preizolowanych rurociągów przez ścianę i posadzkę budynku należy wykonać z użyciem systemowych Przejść. Złącza przejściowe na końcach rury preizolowanej Na odpowiednio dociętych końcówkach rur przewodowych należy zamontować złącza przejściowe Wipex - PE/gwint i kulowe zawory odcinające. 6

8 5. WYKAZ WSPÓŁRZĘDNYCH GEODEZYJNYCH PUNKTÓW CHARAKTERYSTYCZNYCH Przyłącze cieplne niskich parametrów: Y X c c c Sporządził: 7

9 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat: BUDOWA ZESPOŁU DWÓCH BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH - "KAMIENICA" I OFICYNA PRZYŁĄCZE CIEPLNE NISKICH PARAMETRÓW Adres : PIOTRKÓW TRYBUNALSKI, UL. GARNCARSKA 6-8, nr ewid. działek: 184, 185/1, 185/2, 185/3, 185/4, 185/5, 185/6, obręb 21; jednostka ewid _1. Inwestor : Projektant: MIASTO PIOTRKÓW TRYBUNALSKI PASAŻ KAROLA RUDOWSKIEGO PIOTRKÓW TRYBUNALSKI mgr inż. Adam Olczyk Zam Piotrków Tryb., ul. Bursztynowa 10 Zakres robót dla projektowanego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zakresem robót objęte jest wykonanie niskoparametrowego przyłącza preizolowanego z pomieszczenia węzła w budynku Kamienicy do pionu Logoterm w budynku Oficyny. Jest to niewielki zakres robót i będzie realizowany jednoetapowo. Wykaz istniejących obiektów budowlanych Na rozpatrywanym terenie zlokalizowane są trzy kamienice tj.: - od strony południowo-zachodniej - kamienica mieszkalna (2 kondygnacyjna) stanowiąca pierzeję ulicy Garncarskiej oraz Zamurowej, - od strony północno - zachodniej - kamienica mieszkalno-usługowa (3 kondygnacyjna) stanowiąca pierzeję ulicy Zamurowej oraz narożnik z ulicą Starowarszawską, - od strony północnej - kamienica mieszkalno-usługowa (2 kondygnacyjna) stanowiąca pierzeję ulicy Starowarszawskiej, Na terenie zlokalizowane są również przewidziane do rozbiórki budynki komórek (razem 54 komórki) oraz zespół 7 garaży do rozbiórki. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zagrożenia mogą wynikać z konieczności wykonywania robót w sąsiedztwie czynnych obiektów takich jak, budynki mieszkalne. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120, poz.1126) w rozpatrywanym zakresie robót nie występują takie, których charakter, organizacja lub miejsce prowadzenia stwarzają szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa ludzi. 8

10 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót konieczne jest przeprowadzenie instruktażu pracowników określającego : Zasady postępowania w przypadku wystąpienia zagrożenia. Sposoby trwałego oznakowanie i zabezpieczenia stref w których mogą wystąpić zagrożenia. Zasady bezpiecznego, zgodnego z warunkami technicznymi i przepisami BHP prowadzenia robót. Konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczającej przed skutkami zagrożeń. Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez uprawnione, wyznaczone w tym celu osoby. Podczas prowadzenia kolejnych etapów zadania konieczne jest przeprowadzenie odrębnych instrukcji stanowiskowych stosownie do zakresu prowadzonych robót. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. W celu uniknięcia zagrożeń bezpieczeństwa i zdrowia roboty prowadzić zgodnie z wymaganiami zawartymi w: Dz. U. Nr 129/1997, poz. 844, z późn. zm. - stosownie do prowadzonych robót, Dz. U. Nr 26/2000, poz. 313, z późn. zm. - podczas transportu materiałów sposobem ręcznym, Dz. U. Nr 40/2000, poz. 470, - w zakresie prac spawalniczych, Dz. U. Nr 47/2003, poz. 401, - przy pozostałych robotach. Materiały wykorzystywane podczas budowy składować w sposób nie utrudniający ewakuacji z terenu działki. Pracownicy muszą być wyposażeni w środki ochrony indywidualnej zgodnie z Dz. U. Nr 91/2002, poz. 811 stosownie do zakresu prowadzonych robót. Należy przestrzegać instrukcji obsługi poszczególnych maszyn i urządzeń wykorzystywanych podczas prowadzenia robót. Należy zabezpieczyć teren budowy przed dostępem osób postronnych. Wszystkie roboty należy prowadzić pod nadzorem osoby posiadającej odpowiednie uprawnienia do kierowania robotami budowlanymi. Opracował: 9
