Elektrotechnika elektronika miernictwo Franciszek Gołek Wykład 4. Energia elektryczna

Wielkość: px
Rozpocząć pokaz od strony:

Download "Elektrotechnika elektronika miernictwo Franciszek Gołek Wykład 4. Energia elektryczna"

Transkrypt

1 Elektrotechnika elektronika miernictwo Franciszek Gołek Wykład 4. Energia elektryczna

2 W energetyce krajowej jak i międzynarodowej powszechnie zamienia się rozmaite zasoby energii na energię elektryczną. Przewaga energii elektrycznej nad innymi formami energii polega na łatwości i ekonomiczności jej transportu na znaczne odległości. Zamieniane na energię elektryczną są różne zasoby: paliwa jak węgiel czy ropa naftowa, paliwa jądrowe, energia rzek i wiatrów, bieżąca energia słoneczna. Energia paliw zamieniana jest najpierw na energię mechaniczną z wydajnością 30 40% (jest to wymuszanie wirowania turbin sprzężonych z generatorami) a następnie na elektryczną z wydajnością bliską 100%.

3 Elektrownie wiatrowe. Przy średnicy wirnika turbiny wiatrowej około 50 m jedna siłownia wiatrowa może dać do około 1 MW mocy zależnie od obecności i natężenia wiatrów. Takie siłownie mogą zaspakajać potrzeby lokalne w regionach o większym natężeniu wiatrów (np. nad Bałtykiem). Uproszczony schemat elektrowni wiatrowej.

4 Elektrownia słoneczna Wykorzystuje energię (bieżącą) promieniowania słonecznego poprzez konwersję fotowoltaiczną, konwersję fotochemiczną lub fototermiczną. Przed wejściem do atmosfery moc promieniowania wynosi około 1400 W na metr kwadratowy prostopadły do promieni słonecznych z czego około 1000W/m 2 dociera do powierzchni Ziemi. Średnie roczne nasłonecznienie zależy od szerokości geograficznej i od pogody. W Polsce nasłonecznienie to wynosi około 1100 kwhm -2 rok -1.

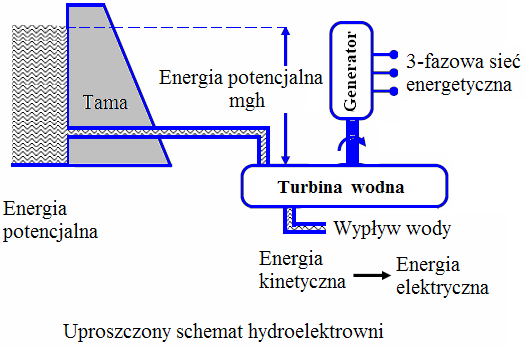

5 Elektrownie wodne Elektrownie wodne dostarczają około 20% światowej energii elektrycznej. Elektrownie wodne dzielą się na przepływowe i szczytowo-pompowe, które służą tylko do magazynowania energii wyprodukowanej w inny sposób.

6 Elektrownie cieplne Elektrownie cieplne dzielimy na konwencjonalne i jądrowe. W tych elektrowniach paliwo jądrowe lub konwencjonalne jest źródłem energii cieplnej, która służy do odparowania wody i przegrzania pary wodnej. Para wodna porusza turbinę, która z kolei napędza generator energii elektrycznej.

7 Elektrownie cieplne jądrowe Elektrownie jądrowe wykorzystują energię pochodzącą z rozszczepienia jąder atomów (uranu naturalnego lub wzbogaconego w izotop U235) do odparowania wody i przegrzania pary wodnej. Para wodna porusza turbinę, która z kolei napędza generator energii elektrycznej.

8 Konstrukcja generatora

9

10 W obwodach prądu sinusoidalnego wyróżniamy: 1. Moc czynna P = UIcosϕ [W], ϕ - różnica faz między U i I, 2. Moc bierna Q = UIsinϕ [war] lub [var] lub [VAR], 3. Moc zespolona S = UI* = Scosϕ W + jssinϕ war. 4. Moc pozorna S = S = UI [VA], 5. Współczynnik mocy: cosϕ (jest idealny gdy cosϕ = 1) U oraz I - wartości skuteczne! U oraz I - wartości skuteczne zespolone! (VAR = Volt-Amps-Reactive)

11 Przypomnienie. Co to jest Wartość skuteczna? (ang. RMS = root mean square). Wartość skuteczna to taka wartość stała, która może zapewnić taki skutek jak dana wartość zmienna. Wartości skuteczne periodycznych napięć i prądów zdefiniowane są jako: U sk (danego U) to taka wartość, że napięcie stałe o tej wartości, w czasie T, n T (T = okres przebiegu) lub w bardzo długim, w porównaniu do okresu, czasie zapewnia identyczny skutek energetyczny jak samo U czyli identyczną ilość energii w odbiorniku: Σ ΔTi ΔT i [U(t i )] 2 /R = T(U sk ) 2 /R. To samo dotyczy I sk. I sk oraz samo I skutkują tą samą ilością energii w czasie T, n T lub bardzo długim okresie czasu. Dla przebiegów sinusoidalnych: całka z [U m sin(ωt)] 2 po całym okresie T to połowa całki z [U m sin(ωt)] 2 + [U m cos(ωt)] 2 = (U m ) 2 1 zatem dla przebiegu sinusoidalnego wartość skuteczna jest pierwiastek z 2 razy mniejsza od amplitudy. Wartości skuteczne używamy do obliczeń energii lub mocy. Mierniki napięć i prądów zwykle pokazują wartości skuteczne.

12 Gdy obciążenia (odbiorniki mocy) źródeł napięcia sinusoidalnego mają częściowo charakter indukcyjny lub pojemnościowy to między napięciem i prądem może występować znaczna różnica faz. To przesunięcie fazowe decyduje o ilości przekazywanej mocy do obciążenia. Zwykły iloczyn chwilowych wartości napięcia i prądu nazywamy mocą chwilową p = ui = U m I m sin(ωt)sin(ωt - ϕ) = (1/2)U m I m [cos(ϕ) - cos(2ωt - ϕ)] = UI[cos(ϕ) - cos(2ωt - ϕ)]. Widać, że ze wzrostem przesunięcia fazowego między napięciem i prądem maleje wartość przekazywanej mocy tak jak maleje cos(ϕ).

13 We wzorze na moc chwilową: p = U sk I sk [cos(ϕ) - cos(2ωt - ϕ)] mamy dwa składniki, z których pierwszy UIcosϕ jest niezależny od czasu i równy wartości średniej. Drugi składnik UIcos(2ωt - ϕ) z biegiem czasu oscyluje symetrycznie wokół zera. Gdy cos(ϕ) <1 średnia moc: p < UI, a chwilowa wartość mocy bywa momentami ujemna czyli momentami moc wraca do źródła.

14 Moc chwilowa Moc zespolona p = U sk I sk [cos(ϕ) - cos(2ωt - ϕ)] S = UI* = Scosϕ W + jssinϕ var. Pierwszy składnik nazywamy mocą czynną: P = UIcosϕ. Obok mocy czynnej definiujemy moc bierną jako Q = UIsin(ϕ). Geometryczna suma tych mocy S = [(UIcosϕ) 2 + (UIsinϕ) 2 ] 0,5 = UI nazywana jest mocą pozorną: [P] = wat, [Q] = war lub VAR, S = (P 2 +Q 2 ) 0,5, cosϕ = P/S, sinϕ = Q/S, tgϕ = Q/P. ϕ - różnica faz między napięciem i prądem! [S] = VA,

15 Moc zespolona S = UI* = Scosϕ W + jssinϕ war. S = (P 2 +Q 2 ) 0,5, [S] = VA, cosϕ = P/S, sinϕ = Q/S, tgϕ = Q/P.

16 Wykonujemy działania: np. U = IX = (5 -π/4 A)(3 π/2 Ω) = 15 π/4 V. Prosty zapis (przypomnienie). Po opanowaniu zapisu zespolonego w elektrotechnice dostrzegamy, że podobnie jak wartości skuteczne (lub amplitudy) napięć i prądów różnica faz między napięciem i prądem jest istotną wielkością w analizie i obliczeniach elektrotechniki. W elektrotechnice ważną wielkością jest też pulsacja ω, ale ta wielkość jest niezmienna i wynosi 2π50 rad/s i wszyscy o tym wiemy (w Ameryce ω = 2π60). Te fakty doprowadziły do stosowania uproszczonego zapisu, w którym pomijamy pulsację (o której przecież wszyscy wiedzą): Zamiast przykładowo: piszemy po prostu: U = U ej(ωt + π/4) max U = U skut. π/4.

17 Moc zespoloną wyliczamy ze wzoru: S = UI* a nie S = UI. Dlaczego? Przykładowo jeżeli napięcie i prąd pozostające w zgodnej fazie zapiszemy w postaci: U = 50 π/4, I = 2 π/4 wtedy wyrażenie S = UI* = 50 π/4 2 -π/4 = 100 (π/4-π/4) = = 100 W + j0 VAR jest poprawnym wynikiem bo φ = 0 i cosφ =1. Natomiast stosując (S ) UI = 50 π/4 2 π/4 = 100 π/2 = 0 W + j 100 VAR wynik błędny. Wyrażenie: S =UI daje poprawny wynik gdy albo U albo I wyrażone jest z fazą początkową 0 czyli albo U = U 0 albo I = I 0. Zatem moc zespolona to iloczyn skutecznego zespolonego napięcia i skutecznej zespolonej sprzężonej wartości prądu S = UI*. Część rzeczywista mocy zespolonej to moc czynna P a część urojona to moc bierna Q.

18 Impedancja: Z = Ue j(ωt +α) /Ie j(ωt +β) = Z e j(α-β) = Z e jϕ. R = Z cosϕ - rezystancja, X = Z sinϕ - reaktancja. Moc czynna: P = (½)U m I m cosϕ = (½)(U m2 / Z )cosϕ = (½)I m2 Z cosϕ. P = U sk I sk cosϕ = UIcosϕ = (U 2 / Z )cosϕ = I 2 Z cosϕ = I 2 R, (odnotujmy, że ϕ mieści się w przedziale -90 do +90 gdzie cosϕ jest dodatnie co zgadza się z zawsze dodatnią wartością R) Moc bierna: Q = U sk I sk sinϕ = UIsinϕ = (U 2 / Z )sinϕ = I 2 Z sinϕ = I 2 X, (odnotujmy, że dla ϕ z przedziału -90 do +90 sinϕ zmienia znak co zgadza się ze zmianą znaku X przy zmianie przewagi X L nad X C, gdy X L przeważa X i sinϕ są dodatnie a gdy przeważa X C : X i sinϕ są ujemne). Moc zespolona: S = UI* = P + jq = UIcosϕ + juisinϕ = U(U/Z)* = UU*/Z* = U 2 /Z* = I 2 Z 2 /Z* = I 2 ZZ*/Z* = I 2 Z = I 2 R + ji 2 X,

19 Ponieważ Q - część reaktywna mocy jest związana z reaktywną częścią obciążenia jej znak zależy od znaku tej urojonej (reaktywnej) części obciążenia czyli od tego czy reaktancja obciążenia jest indukcyjna czy pojemnościowa. To prowadzi do ważnego stwierdzenia: Jeżeli obciążenie zawiera reaktancję indukcyjną, wtedy kąt między napięciem a prądem jest dodatni prąd opóźnia się względem napięcia. W związku z tym, gdy ϕ (i Q) są dodatnie mówi się, że współczynnik mocy jest opóźniony (w literaturze angielskiej: lagging power factor ). I przeciwnie, przy obciążeniu typu pojemnościowego, Q i ϕ będą ujemne a współczynnik mocy nazwiemy wyprzedzającym (w literaturze angielskiej: leading power factor ), bo wtedy prąd w obciążeniu będzie wyprzedzał napięcie.

20

21

22 Poprawianie cosϕ cosϕ = współczynnik mocy = power factor = pf. Z przykładu 4.1 widać, że eliminowanie reaktywnej część impedancji zwiększa odsetek mocy dostarczonej do odbiornika. Takie eliminowanie reaktywnej impedancji nazywa się korekcją (poprawianiem) współczynnika mocy - cosϕ. Wartość cosϕ, gdzie ϕ jest różnicą faz między napięciem i prądem w odbiorniku. Ten współczynnik mocy odgrywa istotną rolę w energetyce zmiennoprądowej. Gdy cosϕ = 1 źródło wymusza najmniejszą wartość prądu przy dostarczaniu określonej mocy P do odbiorcy. Gdy obciążenie posiada reaktancję indukcyjną prąd opóźnia się za napięciem, gdy natomiast obciążenie zawiera reaktancję pojemnościową prąd wyprzedza napięcie.

23

24 Przykład 4.3. Wyliczyć moc zespoloną w odbiorniku a następnie dokonać korekty współczynnika mocy do jedności. (Używamy wartości skutecznych).

25 Przykład 4.4. Czy można korygować powyższy układ przez szeregowe włączenie odpowiedniego kondensatora? Odpowiedź uzyskamy z analizy prostego przykładu pokazanego na rysunku, gdzie obciążenie w postaci zespolonej Z = 50 + j86,7 Ω jest korygowane szeregowo włączonym kondensatorem o impedancji równej j86,7 Ω.

26 Wnioski: Przy równoległym włączeniu korekty prąd z elektrowni jest mniejszy i mniejsze straty na linii przesyłowej. To jest najważniejszy argument za stosowaniem korekty równoległej z punktu widzenia elektrowni. Przy szeregowej korekcie możemy przekroczyć dopuszczalne natężenie prądu uzwojeń odbiornika argument ważny dla odbiorcy energii. Dlaczego korekta równoległa daje mniejsze straty? Łopatologicznie wyjaśniając możemy powiedzieć, że przy równoległym połączeniu korekty powstaje lokalny układ L i C i prąd przeładowywania kondensatora przez indukcyjność występuje tylko lokalnie, nie płynie przez linię przesyłową! Natomiast przy szeregowym połączeniu w obwód rezonujący jest szeregowo włączona linia przesyłowa!

27 Czy można korygować współczynnik mocy cosϕ poprzez monitorowanie natężenia prądu i jego minimalizację?

28 Deformacja krzywej napięcia Sieć energetyczna jest obciążana rozmaitymi urządzeniami dużej mocy zawierających tyrystory lub inne elementy gwałtownie włączające i wyłączające pobór mocy. Skutek działania takich obciążeń to deformacja napięcia sinusoidalnego. Do określenia stopnia deformacji stosowany jest tzw. współczynnik odkształcenia napięcia THD U (ang. total harmonic distorsion) zdefiniowany jako: U 1 = wartość skuteczna napięcia pierwszej harmonicznej, U i = wartość skuteczna napięcia i-tej harmonicznej. Wartość THD U nie powinna przekraczać 5%.

29 Watomierze dzielimy na: indukcyjne, elektrodynamiczne i ferrodynamiczne. Watomierz elektrodynamiczny (najczęściej spotykany) służy do pomiaru pobieranej mocy w obwodach prądu stałego i zmiennego. Zawiera 4 zaciski, dwie cewki nieruchomą prądową o znikomej impedancji i ruchomą napięciową o dużej impedancji. Cewka prądowa jest włączana szeregowo a napięciowa równolegle do obciążenia. Dzięki takiemu podłączeniu watomierz mierzy moc czynną P = Re(S) = Re(VI*).

30 Liczniki energii elektrycznej to mierniki całkujące pobieraną przez obciążenia moc. Stosowane są liczniki indukcyjne i elektroniczne. Są też liczniki energii biernej. Licznik indukcyjny jest maszyną indukcyjną w której aluminiowa tarcza porusza się pod wpływem wirowego pola magnetycznego generowanego przez dwie cewki. Jedna z cewek zawiera prąd proporcjonalny do napięcia na obciążeniu a druga prąd proporcjonalny do prądu w obciążeniu. Powstający moment napędowy jest proporcjonalny do iloczynu chwilowych wartości napięcia i prądu. Moment ten jest równoważony przez moment hamujący proporcjonalny do szybkości obrotów tarczy. Moment hamujący uzyskuje się dzięki umieszczeniu tarczy między biegunami magnesu trwałego. Liczniki elektroniczne zawierają specjalizowane układy scalone, które generują impulsy o częstotliwości proporcjonalnej do iloczynu prądu i napięcia w monitorowanym obwodzie elektrycznym. Ilość impulsów jest przeliczana i zamieniana na informacją o ilości pobranej energii.

31 E-E-M. lista Po włączeniu pewnego odbiornika do sieci 220 V pojawił się prąd o wartości skutecznej 10 A z fazowym opóźnieniem π/3. Oblicz pobór mocy, wartość współczynnika mocy i narysuj trójkąt mocy. 2. Oblicz wartość C taką aby współczynnik mocy (cosφ) wynosił 1. Wiadomo, że Us = 311 cos(314t) V, Z 0 = 1 + j1 Ω, Z G = 1 + j 0,1 Ω. 3. Dobierz wartość C w układzie z zadania 2 tak aby uzyskać minimalny prąd Is. Wiadomo, że teraz: Us = V, Z = 7 0,2 Ω. 4. Ile wyniesie minimalny prąd Is gdy w zadaniu 3 zastosujemy niewłaściwą korektę: zamiast równoległego włączenia kondensatora C włączymy go szeregowo? 5. Narysować sposób podłączenia watomierza do układu obok i obliczyć jego wskazania. 6. Jak podłączyć watomierz aby zmierzyć moc wydzielaną w samym rezystorze 5 Ω z poprzedniego zadania, ile ta moc wynosi.

32 Odpowiedź do 2. Oblicz wartość C taką aby współczynnik mocy (cosφ) wynosił 1. Wiadomo, że Us = 311 cos(314t) V, Z = R + jx = 1 + j1 Ω, Z G = R G + jx G = 1 + j 0,1 Ω. Rozw. Poprawiamy cosϕ do wartości cosϕ = 1 w sytuacji gdy linia przesyłowa wykazuje pewną indukcyjność. Jednak gdy zapiszemy impedancję linii w postaci wykładniczej: Z G = (1,01) 0,5 e j5,7 = 1,005e j5,7 widzimy, że przesunięcie fazowe między prądem a spadkiem napięcia na tej linii jest znikome i wynosi tylko: arctg(x/r) = arct0,1 = 5,7, a cos5,7 = 0, Zatem pominiemy ten efekt przy rozwiązywaniu zadania. (dodajmy, że typowe wartości stosunku X/R dla linii energetycznych są mniejsze od 0,1. Ponadto odbiorca energii powinien zadbać tylko aby jego urządzenie było poprawnie skompensowany i wykazywało cosϕ = 1 lokalnie, czyli zgodność fazy prądu i spadku napięcia na jego zaciskach. Zatem spadek napięcia U o będzie częścią U s i może mieć nieco inna fazę niż U S. Wyrażenia na moc zespoloną odbiornika przed korektą (bez pojemności C) ma postać: S = P +jq = U 0 I * = U 0 (U 0 /Z) * = U 02 /Z * = U 02 /(1 - j) = U 02 (1 + j)/2 Aby skompensować współczynnik mocy dołączamy pojemność C taką aby: Q C = -Q = -U 02 /2, wiemy że Q C = U 02 /(X C ) -> X C = U 02 /Q C = U 02 /(-U 02 /2) = -2 (czyli j2 Ω), X C = -1/ωC -> C = -1/ωX C = -1/(-314 2) = C = = 0,0016F

33 Ilustracja graficzna dla C = 0,0016 F Us = 311 cos(314t) V, Z 0 = R + jx = 1 + j1 Ω = 1,41 45, Z G = R G + jx G = 1 + j 0,1 Ω. Z C = -j1/(314 0,0016) = -j2 Ω Z w1 = Z C1 Z 0 /(Z C1 + Z) = -j2 Ω (1 + j1)/(-j j) = (2 -j2)/(1-j) = (2 -j2)(1+j)/(1+1) = (2 + 2 j2 + j2)/2 = 4/2 = 2 Ω = 2e j0 Ω, Z G = (1,01) 0,5 e j5,7 = 1,005e j5,7 I = I ZG = U/(Z w1 + Z G ) = (311 0)/( j0,1) = (311 0)/(3+j0,1) (311 0)/(3,001 1,9 ) 104-1,9 A U 0 = IZ w ,9 V 2 0 Ω 208-1,9 U G = IZ G 104-1,9 V 1,005 5,7 Ω 104 3,8 Widać że: U S = U G + U 0 I 0 = U 0 /Z 0 = (208-1,9 V)/(1,41 45 ) = ,9 A I C = U 0 /Z C = (208-1,9 V)/(2-90 ) = ,1 A
