WZMACNIANIE ZGINANYCH LITYCH BELEK DREWNIANYCH TAŚMAMI CFRP

Transkrypt

1 Jerzy JASIEŃKO, Dariusz CZEPIŻAK, Tomasz NOWAK WZMACNIANIE ZGINANYCH LITYCH BELEK DREWNIANYCH TAŚMAMI CFRP 1. Wstęp Materiały kompozytowe (Fibre Reinforced Plastics) są najogólniej mówiąc tworzywami sztucznymi, zbrojonymi różnego rodzaju włóknami (najczęściej szklanymi, węglowymi i aramidowymi). CFRP to kompozyt jednokierunkowo zbrojony ciągłym włóknem węglowym. Ponieważ włókna szklane posiadają słabą odporność na środowiska alkaliczne oraz niższą wytrzymałość zmęczeniową, a włókna aramidowe mają znacznie niższy moduł sprężystości niż włókna węglowe, to właśnie materiały CFRP są zalecane do wzmacniania konstrukcji. Nieustannie rosnące zainteresowanie włóknami jest wynikiem ich dużej wytrzymałości na rozciąganie oraz sztywności, wielokrotnie większych od wartości odpowiednich charakterystyk dla materiału włókna, ale wyznaczonych na podstawie badań materiału w postaci masowej. Wyraźna różnica na korzyść włókien wynika stąd, że struktura krystaliczna włókna jest znacznie doskonalsza, a po drugie statystyczna liczba defektów sieci krystalicznej we włóknie o znikomo małej objętości jest znacznie mniejsza niż w dużej objętości tego samego materiału. Większość włókien stosowanych w kompozytach ma średnice w granicach 2-16 μm, [1]. W pracy została przedstawione część wyników badań programu doświadczalnego realizowanego w Instytucie Budownictwa Politechniki Wrocławskiej pod kierunkiem naukowym dr. hab. inż. Jerzego Jasieńko. Ponadto pokazane zostały wyniki wstępnych badań numerycznych. Przedmiotem badań jest zastosowanie taśm węglowych CFRP do wzmacniania zginanych belek drewnianych w obiektach zabytkowych. Dotychczas przeprowadzone badania z doklejonymi taśmami od spodu elementów wzmacnianych jest trudna do zaakceptowania ze względów konserwatorskich. Stąd autorzy badań zaproponowali wklejenie taśm w przekrój drewniany, co pozwala na zastosowanie tej metody np. w przypadku wzmacniania bogato zdobionych stropów (rys. 2, 3), [2]. Wklejenie taśm do wnętrza przekroju ogranicza również możliwość delaminacji połączenia klejowego taśma-drewno. Ponadto uzyskuje się bardziej jednorodny stan

2 209 naprężeń strefy rozciąganej co zapobiega zjawisku prostowania zbrojenia, które powoduje odrywanie się od nierównych powierzchni w miejscach wklęsłych, [3]. Z badań przeprowadzonych pod kierunkiem Martina [4] wynika, iż ukrycie taśm wewnątrz przekroju zwiększa wytrzymałość badanych belek z drewna klejonego warstwowo podczas próby ogniowej o 44% w stosunku do belek wzmocnionych zbrojeniem zewnętrznym. 2. Wyniki badań doświadczalnych Przedmiotem badań jest zastosowanie taśm węglowych CFRP do wzmacniania zginanych belek drewnianych w obiektach zabytkowych. W ramach doświadczenia przebadano 21 ok. stuletnich sosnowych belek (7 typów po 3 egzemplarze)- przekroje poprzeczne wszystkich badanych belek przedstawiono na rys. 2. Belki w skali technicznej o długości 4 m i wymiarach przekroju 12x22 cm podparte zostały swobodnie na obu końcach - rys. 1. Rozpiętość belek w osiach podpór wynosiła 3,80 m. Obciążono je symetrycznie dwupunktowo siłą, dzięki czemu w środkowej części belki uzyskano czyste zginanie. Na podporach zastosowano podparcie widełkowe zapobiegające utracie stateczności giętnej (zwichrzeniu). Wstępne wyniki badań belek (o takich samych wymiarach przekroju poprzecznego i tak samo obciążonych) z wklejonymi do wnętrza przekroju taśmami węglowymi przedstawiono m.in. w [5]. Rys. 1. Schemat stanowiska badawczego Wymiary przekrojów poprzecznych poszczególnych belek oraz sposób ich wzmocnienia pokazano na rys. 2. Grubość zastosowanej taśmy CFK S&P wynosi 1,2 mm, szerokość 50 mm. Do wklejania taśm użyto systemowego kleju na bazie żywicy epoksydowej do mat kompozytowych (ze względu na konsystencję umożliwiającą wklejenie zbrojenia wewnątrz). W ramach przeprowadzonego programu badawczego zaproponowano wykorzystanie taśm węglowych do wzmocnienia i odtworzenia nośności belek z defektami (korozja biologiczna, inkluzje, skręt włókien, pęknięcia drewna), rys. 2, 3. Belki A i G są belkami świadkowymi, odpowiednio ze starego i nowego drewna. W modelu B symulowano spękanie drewna na całej długości belki za pomocą nacięć o grubości 4 i szerokości 25 mm. W belce C usunięto skorodowaną część zastępując ją nowymi nakładkami z drewna i wklejając dwie taśmy CFRP w układzie pionowym. W belce D nierównomierny przebieg włókien symulowano dwustronnymi nacięciami belki na całej grubości. Skręt włókien w belce E symulowano za pomocą nierównoległych do belki nacięć. W belce F osłabienie strefy rozciąganej ma skutek wystąpienia sęka symulowano wyciętym w środku długości belki otworem o średnicy 25 mm. Przebieg nacięć, w widoku z boku, pokazano w [5].

3 210 Rys. 2. Przekroje poprzeczne badanych belek Rys. 3. Strefa maksymalnego momentu zginającego belki F, widok z boku Na rysunkach 4-10 przedstawiono część wyników badań uzyskanych dla belek B i F. Na przedstawionych ścieżkach równowagi statycznej pokazano, dla porównania, linię trendu dla trzech przebadanych belek świadkowych A oraz zaznaczono, liniami pionowymi, graniczne ugięcie L/250 dla stropów i L/167, czyli powiększone o 50% dla obiektów starych, remontowanych, wg [6]. Wartości naprężeń w taśmie obliczono na podstawie odkształceń wyznaczonych w oparciu o wskazania tensometrów elektrooporowych w połowie wysokości taśmy. Postać zniszczenia badanych belek pokazano na rys. 11, 12. W tab. 1 podano wartości siły niszczącej opisywanych belek. Siła niszcząca F n [kn] Tablica 1. Wartości siły niszczącej badanych belek Belka A1 A2 A3 B1 B2 B3 F1 F2 F3 27,0 30,7 35,1 37,0 54,9 40,1 37,6 36,5 38,1

4 B1 siła obciązająca F [kn] t L/250 t L/167 t ugięcie u [mm] B2 B3 A 100 Rys. 4. Ścieżki równowagi badanych belek B 40 F1 F2 siła obciązająca F [kn] t L/250 t L/167 t F3 A ugięcie u [mm] Rys. 5. Ścieżki równowagi badanych belek F wysokość belki h [mm] t ,2 kn; 0,19 Fn 20,0 kn; 0,36 Fn 30,2 kn; 0,55 Fn 40,0 kn; 0,73 Fn 50,0 kn; 0,91 Fn naprężenia normalne s [MPa] Rys. 6. Naprężenia normalne w drewnie - belka B2

5 212 naprężenia normalne s [MPa] t ,2 kn; 0,19 Fn 20,0 kn; 0,36 Fn 30,2 kn; 0,55 Fn 40,0 kn; 0,73 Fn 50,0 kn; 0,91 Fn położenie przekroju na długości sklejenia x [mm] Rys. 7. Naprężenia normalne w taśmie - belka B2 naprężenia styczne t [MPa] t naprężenia normalne s [MPa] t położenie przekroju na długości sklejenia x [mm] Rys. 8. Naprężenia styczne w spoinie - belka B2 10,2 kn; 0,19 Fn 20,0 kn; 0,36 Fn 30,2 kn; 0,55 Fn 40,0 kn; 0,73 Fn 50,0 kn; 0,91 Fn 10,0 kn; 0,27 Fn 20,1 kn; 0,53 Fn 25,1 kn; 0,67 Fn 30,1 kn; 0,80 Fn 35,0 kn; 0,93 Fn położenie przekroju na długości sklejenia x [mm] Rys. 9. Naprężenia normalne w dolnej taśmie - belka F1

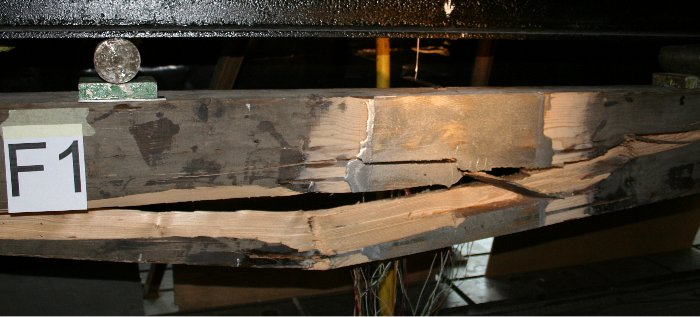

6 213 naprężenia styczne t [MPa] t położenie przekroju na długości sklejenia x [mm] 10,0 kn; 0,27 Fn 20,1 kn; 0,53 Fn 25,1 kn; 0,67 Fn 30,1 kn; 0,80 Fn 35,0 kn; 0,93 Fn Rys. 10. Naprężenia styczne w spoinie - dolna taśma w belce F1 Rys. 11. Postać zniszczenia belki B2 Rys. 12. Postać zniszczenia belki F1

7 Badania numeryczne Właściwości drewna silnie zależą od kierunków anatomicznych drewna. Wyróżnia się trzy główne kierunki anatomiczne: w kierunku włókien drewna, w kierunku stycznym, w kierunku promieniowym. Tę anizotropię nazywamy anizotropią rombową inaczej zwaną ortotropią. W przytoczonych badaniach numerycznych ograniczono się do analizy w zakresie sprężystym drewna, rezygnując z uwzględniania kryterium anizotropowej plastyczności Hilla. Takie podejście wybrano ze względu na badany przypadek wytrzymałościowy zginanie, w którym wpływ odkształceń plastycznych jest mniejszy niż w przypadkach gdzie występują strefy docisku (np. ściskanie w połączeniach prętów drewnianych konstrukcji dachowych). Drewno modelowano za pomocą ośmiowęzłowych elementów przestrzennych o symbolu C3D8, zaś zbrojenie w postaci taśm kompozytowych CFRP za pomocą czterowęzłowych elementów powłokowych o symbolu S4. Na granicy warstw założono ciągłość przemieszczeń. Obliczenia numeryczne za pomocą metody elementów skończonych wykonano w module Standard środowiska ABAQUS 6.5. W obliczeniach wykorzystano symetrię badanych belek dla zmniejszenia liczby elementów skończonych. Dokonano analizy połowy belki B (jedna oś symetrii, niesymetryczne nacięcia z dwu stron), oraz 1/4 belki F (dwie osie symetrii) - rys. 13. Przedstawione wyniki mają charakter wstępnych badań rozpoznawczych. Granice plastyczności oraz spoina klejowa pomiędzy drewnem i taśmami zostaną uwzględnione w dalszych badaniach numerycznych. Drewno przy rozciąganiu, ściskaniu i zginaniu posiada różne moduły sprężystości wzdłuż i w poprzek włókien, jednak w praktyce moduły te są zbliżone i z praktycznego punktu widzenia przyjmowane jako jednakowe, [7]. Wykorzystane w badanich numerycznych stałe materiałowe zestawiono w tab. 2. W analizie, ze względu na trudność rozróżnienia w praktyce kierunku promieniowego i stycznego, kierunki y i z potraktowano tak samo. Moduł E x dla drewna został wyznaczony doświadczalnie. Wartości zostały E y, E z, G xy, G xz określone zostały na podstawie wzorów (1) i (2) - PN-EN 384, [8]. Wartości współczynników Poissona oraz G yz zostały zaczerpnięte z [9]. Układ osi przedstawiono na rys. 13. Parametry dla taśm przyjęto na podstawie informacji producenta oraz danych zawartych w [1] i [10]. E0, mean E 90, mean = 30 (1) E0, mean G mean = 16 (2) Tablica 2. Parametry materiałowe drewna i taśmy CFRP Moduł sprężystości podłużnej E [MPa] Współczynnik Poisson a υ [-] Moduł sprężystości poprzecznej G [MPa] E x E y E z υ xy υ xz υ yz G xy G xz G yz Drewno ,54 0,54 0, Taśma CFRP ,3 0,3 0,

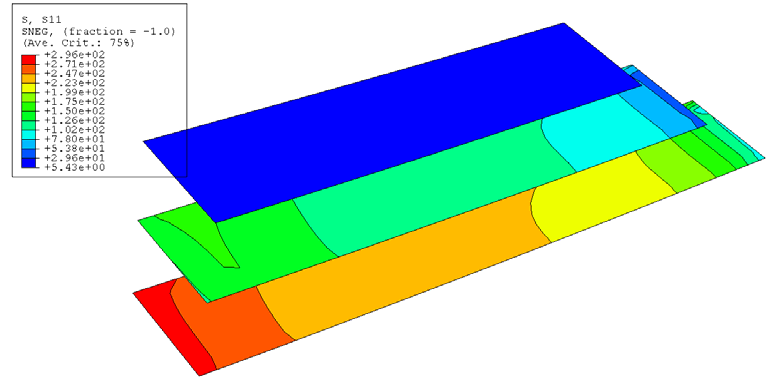

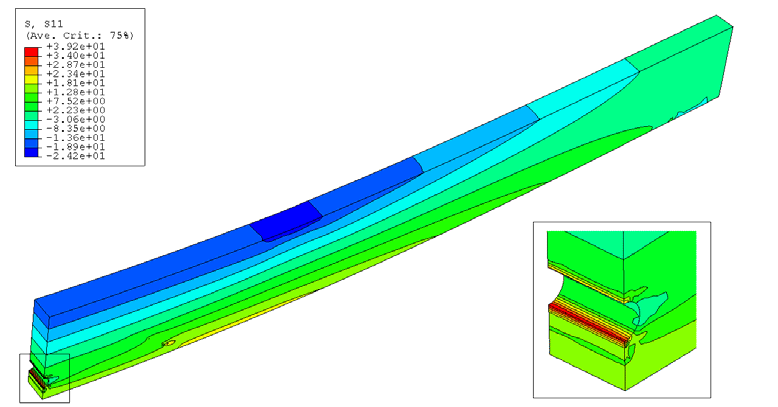

8 215 Rys. 13. Podział na elementy skończone. Po lewej stronie ½ belki B po prawej ¼ belki F Rys. 14. Mapa naprężeń normalnych σ x w belce B, siła F=30 kn Rys. 15. Mapa naprężeń normalnych σ x w belce F, siła F=30 kn

9 216 Rys. 16. Mapa naprężeń normalnych w taśmach w belce F, siła F=30 kn 4. Podsumowanie Wyniki przeprowadzonych badań wyraźnie wskazują na niski stopień wykorzystania wkładki wzmacniającej (taśmy CFRP) umieszczonej wewnątrz przekroju w układzie pionowym - przedstawione wyniki naprężeń w taśmie w belach B2 i F1 - rys. 7, 9. Przekrój taśmy zostaje wykorzystany, w znacznie większym stopniu, po zniszczeniu drewna, przy braku przyrostu siły. Najwłaściwszym rozwiązaniem wydaje się być wstępne sprężenie taśm co pozwala na znaczne wykorzystanie ich nośności, a co za tym idzie na zwiększenie efektywności wzmocnienia. Takie rozwiązanie jest jednak właściwie niemożliwe przy wzmacnianiu zabytkowych belek stropowych. Dalszym etapem badań numerycznych będzie uwzględnienie kleju (jego podatności) oraz granic plastyczności drewna. Literatura [1] GERMAN J: Podstawy mechaniki kompozytów włóknistych. Skrypt Politechniki Krakowskiej. Kraków [2] JASIEŃKO J.: Połączenia klejowe i inżynierskie w naprawie, konserwacji i wzmacnianiu zabytkowych konstrukcji drewnianych. Dolnośląskie Wydawnictwo Edukacyjne, Wrocław [3] MIELCZAREK Z., ORŁOWICZ R.: Uwagi do stosowania kompozytów włóknistych w konstrukcjach drewanianych. VI Konferencja Naukowa. Drewno i materiały drewnopochodne w konstrukcjach budowlanych, Szczecin-Międzyzdroje, maja 2004, s [4] MARTIN, Z., TINGLEY, D.A.: Fire resistance of FRP reinforced glulam beams. Word Conference on Timber Engineering, Whistler Resort, British Columbia, Canada, July 31- August 3, 2000, poz [5] JASIEŃKO J., PIETRASZEK P., NOWAK T.: Taśmy CFRP we wzmacnianiu elementów konstrukcyjnych z drewna. VI Konferencja Naukowa. Drewno i materiały drewnopochodne w konstrukcjach budowlanych, Szczecin-Międzyzdroje, maja 2004, s

10 217 [6] PN-B-03150:2000. Konstrukcje drewniane. Obliczenia statyczne i projektowanie. [7] BROL J.: Analiza doświadczalno teoretyczna wzmacniania konstrukcji drewnianych kompozytami polimerowo-węglowymi. Rozprawa doktorska, Gliwice [8] PN-EN 384:2004. Konstrukcje drewniane. Oznaczanie wartości charakterystycznych właściwości mechanicznych i gęstości. [9] NEUHAUS H.: Budownictwo drewniane. Polskie Wydawnictwo Techniczne, Rzeszów, [10] HARRIS B.: Engineering composite materials. IOM Communications, London REINFORCEMENT OF BENT SOLID-WOOD BEAMS USING CFRP STRIPS The results of laboratory test on hundred-year-old floor beams reinforced with carbon strips CFRP are presented in the paper. The method of gluing strips into the wooden section can be useful in conservation of historical constructions. Stresses and strains for reinforced beams are presented. Preliminary results of numerical modeling of stresses and strains in beams strengthened by CFRP are also presented. Praca naukowa finansowana ze środków Komitetu Badań Naukowych w latach jako projekt badawczy.
