1 SPIS ZAWARTOŚCI I. Strona tytułowa.... str.1 II. Spis zawartości str.2 III. Opis techniczny 1. Przedmiot i zakres opracowania str.3 2. Ogrodzenie... str.3 3. Bramy... str Sterowanie elektryczne bram... str.11 IV. Część graficzna G 1 Ogrodzenie. Rozwinięcie B - A - A1 - A2 - A3 - A4 - E 1: str.14 G 2 Ogrodzenie. Rozwinięcie B - B1 - B2 - B3 - B4 / A2 - C - C1 / A3 - D - E1 / E - E1 - E2 -E3 - E4 - E5 - E6 - E7 - E8 / F0 - F1 - F2 - E6 1: str.15 G 3 Rzut fundamentów dla bramy B1 - EGIDIA HD 1:20... str.16 G 4 Rzut fundamentów dla bramy B2 - EGIDIA HD 1:20... str.17 V. Załączniki... str.18 KOPIA UPRAWNIEŃ PROJEKTANTA ORAZ PRZYNALEŻNOŚCI DO IZBY STRONA 2

2 OPIS TECHNICZNY OGRODZENIE TERENU" 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem inwestycji jest budowa ogrodzenia projektowanego, oraz wymiany paneli ogrodzeniowych w istniejące słupki - po wcześniejszym zdemontowaniu paneli siatkowych. Projekt swym zakresem obejmuje przedstawienie sposobu wykonania ogrodzenia, otaczającego zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3 w Puławach. Łączna długość projektowanego ogrodzenia wynosi 807,76 m, w tym dwie bramy,,egidia HD ~6 m (przesuwna - automatyka), dwie bramy Nylofor 3D o szerokości ~2m i 3m (rozwierane). Przewidziano również 6 furtek jednoskrzydłowych rozwieranych, dobranych do projektowanego ogrodzenia. 2. OGRODZENIE Przyjęto ogrodzenie panelowe: 1),,Nylofor z prefabrykowanym cokołem betonowym (deska pełna wibroprasowana). Panele Nylofor wykonane są z drutu stalowego zgrzewanego na przecięciach. Dodatkowe poziome przegięcia nadają panelom wysoką sztywność. Wszystkie elementy systemu są do siebie dopasowane tak, by umożliwić szybki i łatwy montaż. 2),,Barofor bez cokołu betonowego. Panele ogrodzeniowe Barofor Deco z kształtowników o przekroju C i wspawanych w nie pionowych profili o przekroju okrągłym lub kwadratowym. Kształtowniki poziome o wymiarach 60x40x3 mm, zapewniają dużą sztywność ogrodzenia. Profile pionowe o grubości ścianki 1,5 mm, spawane w odległości 110 mm jeden od drugiego. Górne zakończenie ma kształt łuku o promieniu 150 mm ponad górną belkę (szerokość panelu 2,52 m). Odcinek A - B; A - A1; A2 - A3 Słupek nr.1 / Panel: Nylofor 3D (Patrz rys. G1) Montaż w linii prostej: Na początku ogrodzenia odstęp między słupami powinien wynosić 230 cm. Panel wystaje wtedy 20 cm poza słup. Odstęp ten potrzebny jest, aby połączyć trwale panele ze sobą złączką stalową. Wszystkie następne odstępy między słupami wynoszą 251 cm (mierząc od środka do środka słupa). Panele można montować kolcami do góry lub na dół. STRONA 3

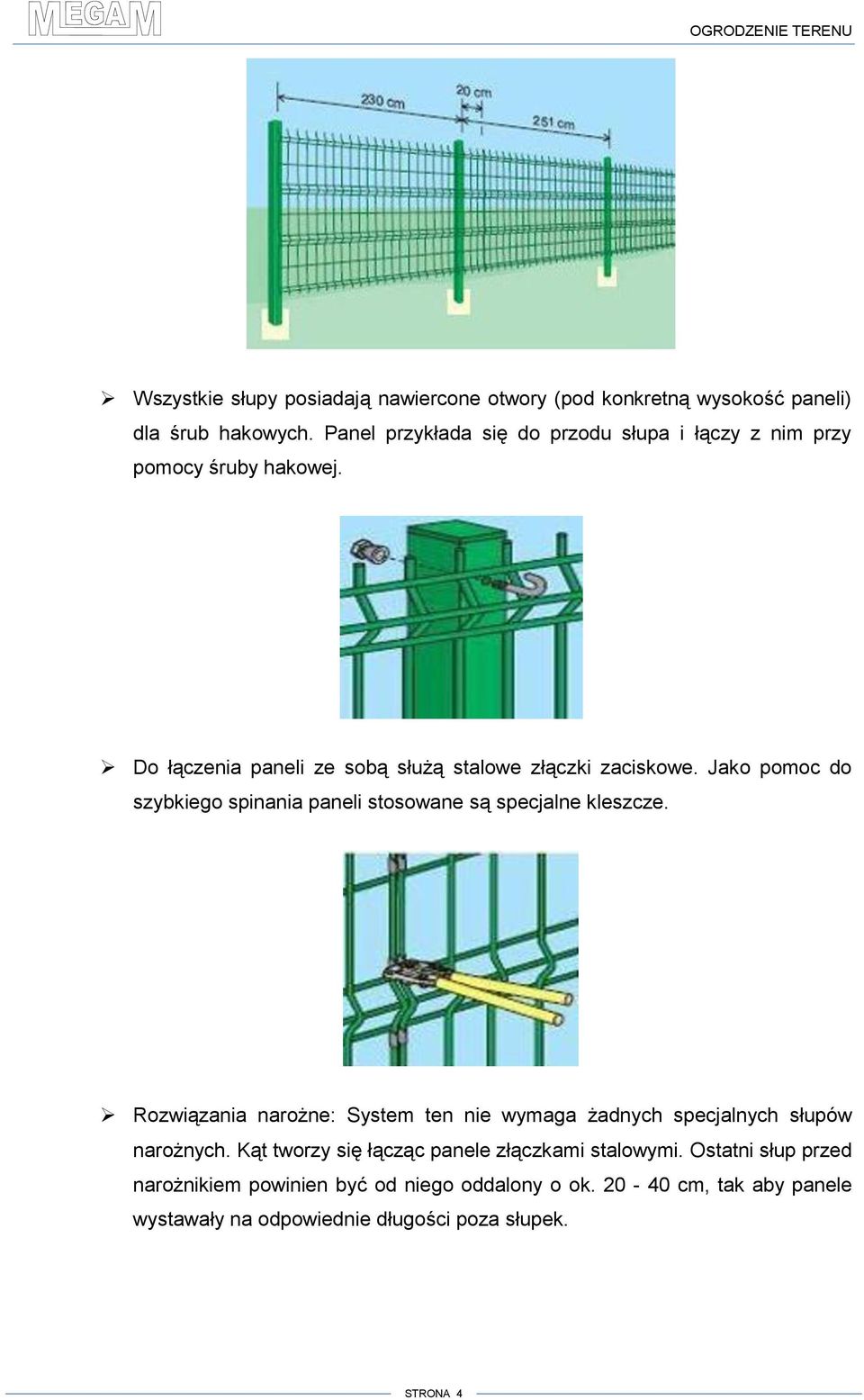

3 Wszystkie słupy posiadają nawiercone otwory (pod konkretną wysokość paneli) dla śrub hakowych. Panel przykłada się do przodu słupa i łączy z nim przy pomocy śruby hakowej. Do łączenia paneli ze sobą służą stalowe złączki zaciskowe. Jako pomoc do szybkiego spinania paneli stosowane są specjalne kleszcze. Rozwiązania narożne: System ten nie wymaga żadnych specjalnych słupów narożnych. Kąt tworzy się łącząc panele złączkami stalowymi. Ostatni słup przed narożnikiem powinien być od niego oddalony o ok cm, tak aby panele wystawały na odpowiednie długości poza słupek. STRONA 4

4 Wyrównanie wysokości: W przypadku terenu wznoszącego lub obniżającego się panele dostosowuje się do różnicy wysokości, a następnie łączy się stalowymi złączkami. Zaleca się rozpoczęcie montażu od najwyższego punktu. Inne dane techniczne: panele ogrodzeniowe z prętów zgrzewanych punktowo: pionowe i poziome Ø 5mm o wysokości 2,03 m, szerokość 2,5 m wymiar modularny ogrodzenia 2,51 m słupki pośrednie,,nr.1 z kształtowników stalowych zamkniętych 60x40x1,5 mm (słupy powlekane) wysokość słupków 2,60 m zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym RAL 6005 zakotwienie słupków 52 cm w fundamencie betonowym prefabrykowanym fundamenty punktowe prefabrykowane pod słupki 95x20x20 cm (nr. kat ) STRONA 5

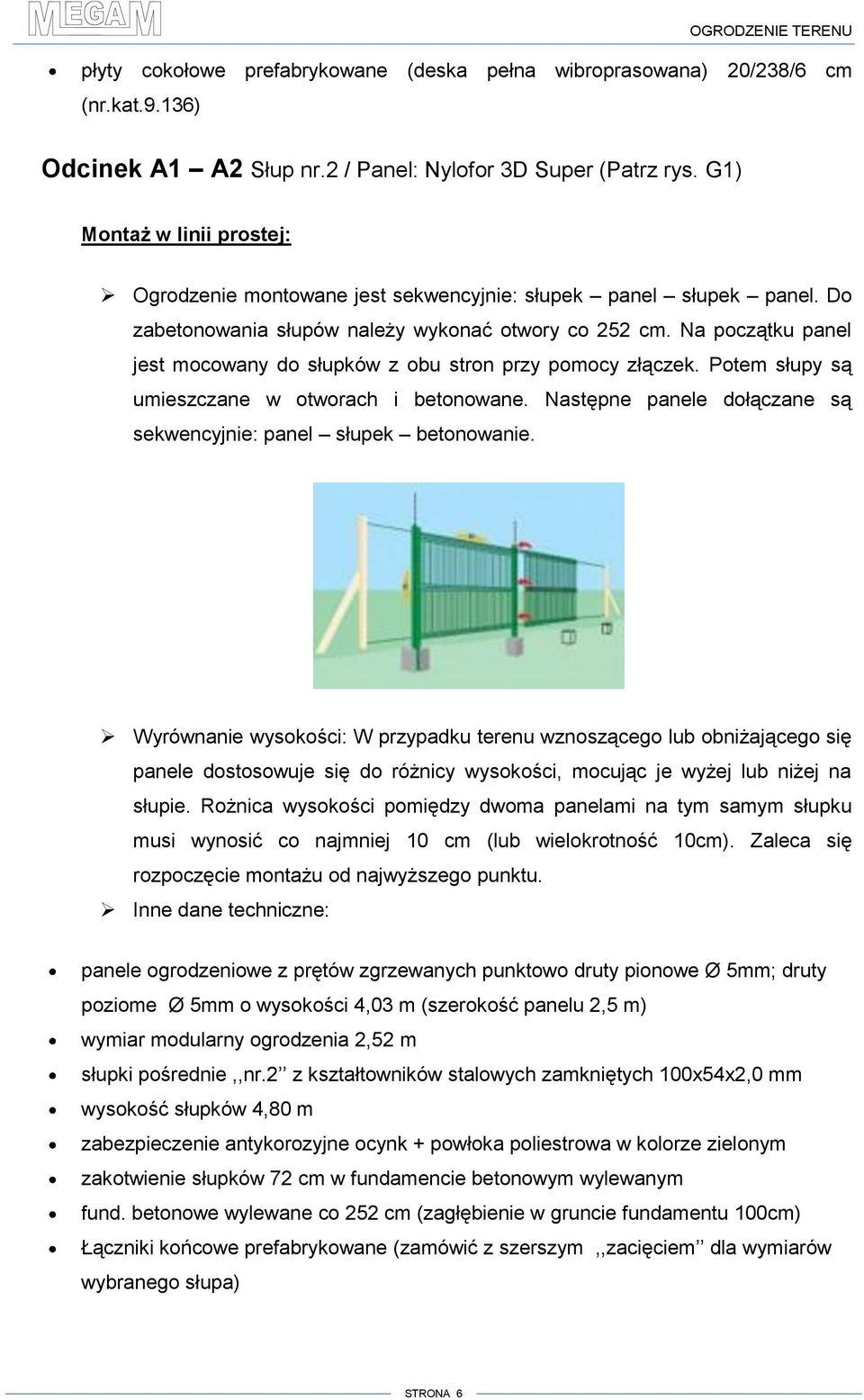

5 płyty cokołowe prefabrykowane (deska pełna wibroprasowana) 20/238/6 cm (nr.kat.9.136) Odcinek A1 A2 Słup nr.2 / Panel: Nylofor 3D Super (Patrz rys. G1) Montaż w linii prostej: Ogrodzenie montowane jest sekwencyjnie: słupek panel słupek panel. Do zabetonowania słupów należy wykonać otwory co 252 cm. Na początku panel jest mocowany do słupków z obu stron przy pomocy złączek. Potem słupy są umieszczane w otworach i betonowane. Następne panele dołączane są sekwencyjnie: panel słupek betonowanie. Wyrównanie wysokości: W przypadku terenu wznoszącego lub obniżającego się panele dostosowuje się do różnicy wysokości, mocując je wyżej lub niżej na słupie. Rożnica wysokości pomiędzy dwoma panelami na tym samym słupku musi wynosić co najmniej 10 cm (lub wielokrotność 10cm). Zaleca się rozpoczęcie montażu od najwyższego punktu. Inne dane techniczne: panele ogrodzeniowe z prętów zgrzewanych punktowo druty pionowe Ø 5mm; druty poziome Ø 5mm o wysokości 4,03 m (szerokość panelu 2,5 m) wymiar modularny ogrodzenia 2,52 m słupki pośrednie,,nr.2 z kształtowników stalowych zamkniętych 100x54x2,0 mm wysokość słupków 4,80 m zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym zakotwienie słupków 72 cm w fundamencie betonowym wylewanym fund. betonowe wylewane co 252 cm (zagłębienie w gruncie fundamentu 100cm) Łączniki końcowe prefabrykowane (zamówić z szerszym,,zacięciem dla wymiarów wybranego słupa) STRONA 6

6 płyty cokołowe prefabrykowane (deska pełna wibroprasowana) 20/238/6 cm (nr.kat.9.136) Odcinek A3 D E1 / F0 F1 F2 E6 Słup: nr.4 /Panel: Nylofor 3D (Patrz rys. G2) Dane techniczne: panele ogrodzeniowe z prętów zgrzewanych punktowo: pionowe i poziome Ø 5mm o wysokości 1,53 m, szerokość 2,5 m wymiar modularny ogrodzenia 2,51 m słupki pośrednie,,nr.4 z kształtowników stalowych zamkniętych 60x40x1,5 mm (słupy powlekane) wysokość słupków 2,00 m zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym RAL 6005 zakotwienie słupków 42 cm w fundamencie betonowym prefabrykowanym fundamenty punktowe prefabrykowane pod słupki 95x20x20 cm (nr. kat ) płyty cokołowe prefabrykowane (deska pełna wibroprasowana) 20/238/6 cm (nr.kat.9.136) Odcinek A2 C C1 Słup: nr.5 / Panel: Nylofor 3D (Patrz rys. G2) Dane techniczne: panele ogrodzeniowe z prętów zgrzewanych punktowo: pionowe i poziome Ø 5mm o wysokości 2,03 m, szerokość 2,5 m wymiar modularny ogrodzenia 2,51 m słupki pośrednie,,nr.5 z kształtowników stalowych zamkniętych 60x40x1,5 mm (słupy powlekane) STRONA 7

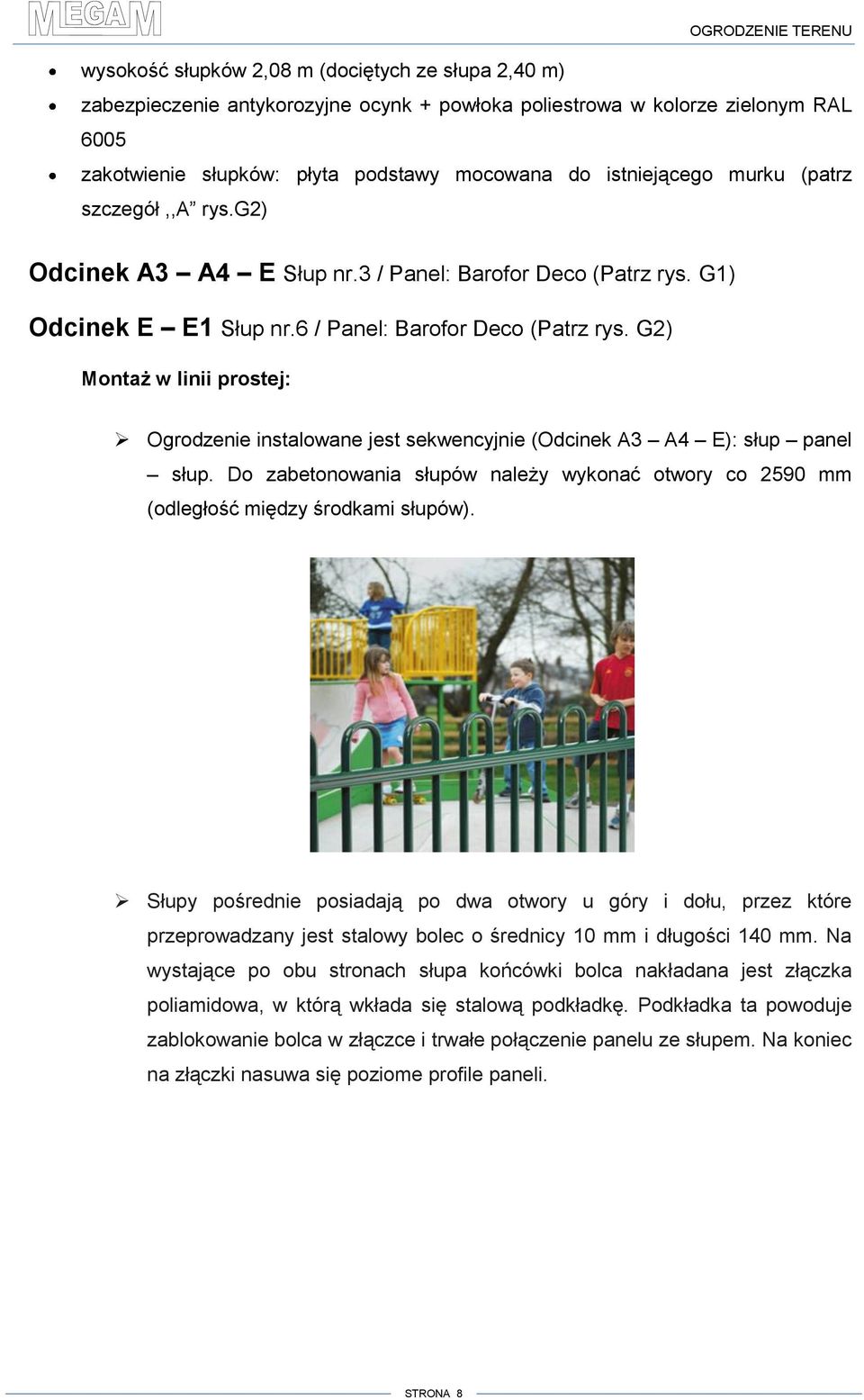

7 wysokość słupków 2,08 m (dociętych ze słupa 2,40 m) zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym RAL 6005 zakotwienie słupków: płyta podstawy mocowana do istniejącego murku (patrz szczegół,,a rys.g2) Odcinek A3 A4 E Słup nr.3 / Panel: Barofor Deco (Patrz rys. G1) Odcinek E E1 Słup nr.6 / Panel: Barofor Deco (Patrz rys. G2) Montaż w linii prostej: Ogrodzenie instalowane jest sekwencyjnie (Odcinek A3 A4 E): słup panel słup. Do zabetonowania słupów należy wykonać otwory co 2590 mm (odległość między środkami słupów). Słupy pośrednie posiadają po dwa otwory u góry i dołu, przez które przeprowadzany jest stalowy bolec o średnicy 10 mm i długości 140 mm. Na wystające po obu stronach słupa końcówki bolca nakładana jest złączka poliamidowa, w którą wkłada się stalową podkładkę. Podkładka ta powoduje zablokowanie bolca w złączce i trwałe połączenie panelu ze słupem. Na koniec na złączki nasuwa się poziome profile paneli. STRONA 8

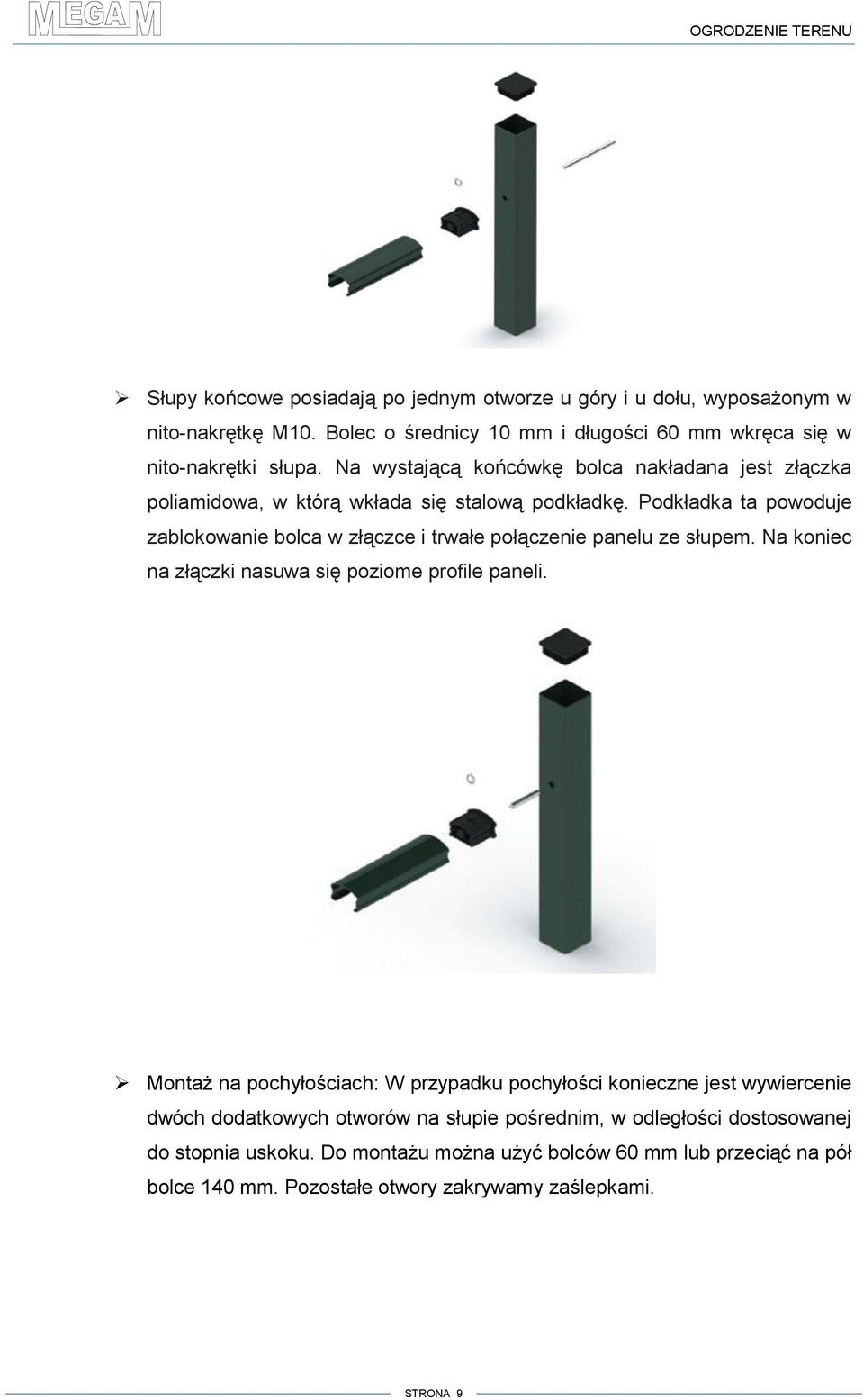

8 Słupy końcowe posiadają po jednym otworze u góry i u dołu, wyposażonym w nito-nakrętkę M10. Bolec o średnicy 10 mm i długości 60 mm wkręca się w nito-nakrętki słupa. Na wystającą końcówkę bolca nakładana jest złączka poliamidowa, w którą wkłada się stalową podkładkę. Podkładka ta powoduje zablokowanie bolca w złączce i trwałe połączenie panelu ze słupem. Na koniec na złączki nasuwa się poziome profile paneli. Montaż na pochyłościach: W przypadku pochyłości konieczne jest wywiercenie dwóch dodatkowych otworów na słupie pośrednim, w odległości dostosowanej do stopnia uskoku. Do montażu można użyć bolców 60 mm lub przeciąć na pół bolce 140 mm. Pozostałe otwory zakrywamy zaślepkami. STRONA 9

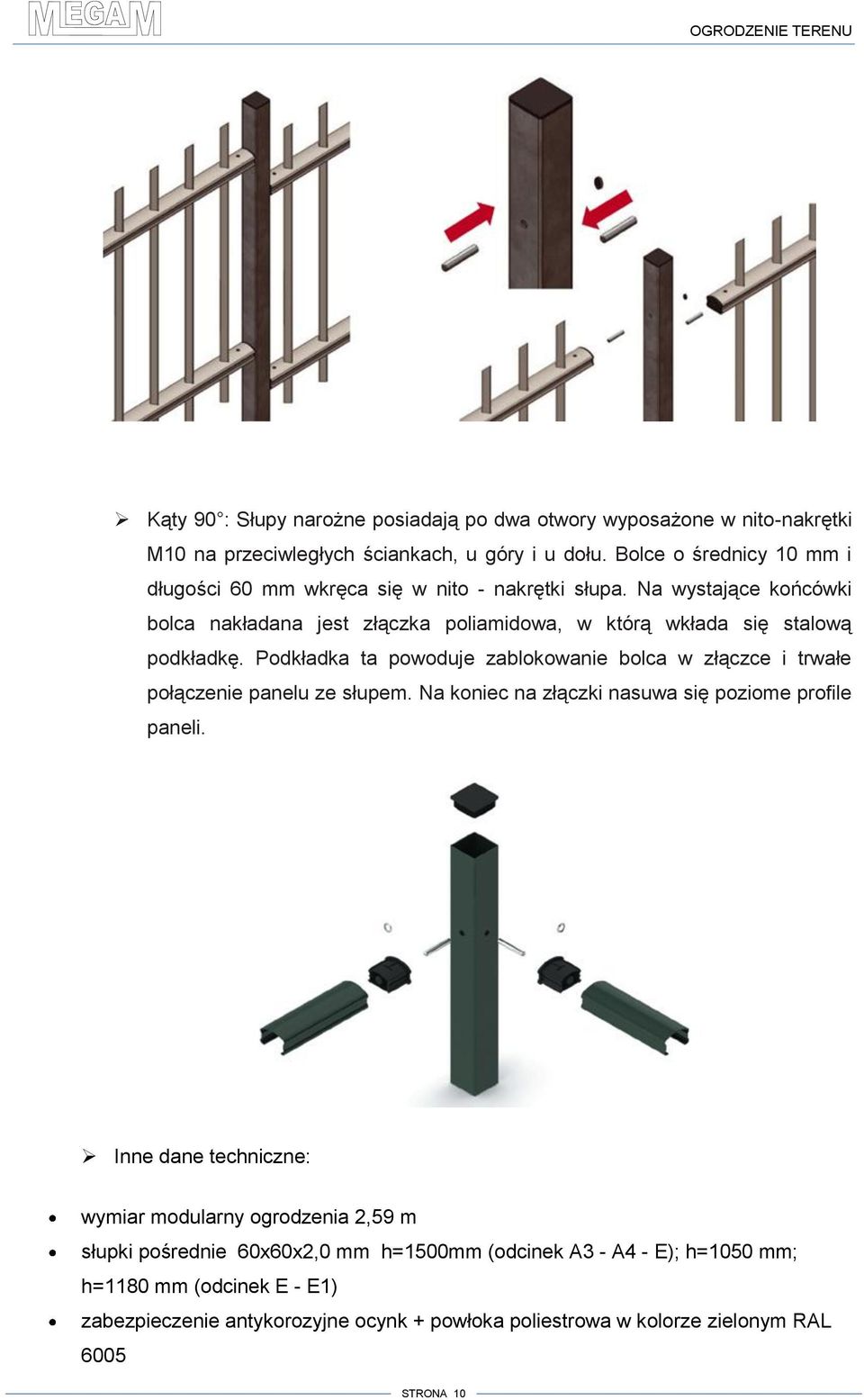

9 Kąty 90 : Słupy narożne posiadają po dwa otwory wyposażone w nito-nakrętki M10 na przeciwległych ściankach, u góry i u dołu. Bolce o średnicy 10 mm i długości 60 mm wkręca się w nito - nakrętki słupa. Na wystające końcówki bolca nakładana jest złączka poliamidowa, w którą wkłada się stalową podkładkę. Podkładka ta powoduje zablokowanie bolca w złączce i trwałe połączenie panelu ze słupem. Na koniec na złączki nasuwa się poziome profile paneli. Inne dane techniczne: wymiar modularny ogrodzenia 2,59 m słupki pośrednie 60x60x2,0 mm h=1500mm (odcinek A3 - A4 - E); h=1050 mm; h=1180 mm (odcinek E - E1) zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym RAL 6005 STRONA 10

10 zakotwienie słupków 47 cm w fundamencie betonowym wylewanym (zagłębienie w gruncie 100cm - odcinek A3 - A4 - E); płyta podstawy mocowana do istniejącego murku (odcinek E - E1 szczegół,,b ) Odcinek B - B1 - B2 - B3 - B4 / E1 - E2 - E3 - E4 - E5 - E6 - E7- E8 Słup: Istniejący po zdemontowanych panelach siatkowych/panel: przeniesiony istniejący (panele ogrodzenia wzdłuż chodnika od strony boisk o wymiarach: h=1,50m/l=2,80m) (Patrz rys. G2). 3. BRAMY (Rysunki szczegółowe - Patrz rys. G3 - Brama B1; rys. G4 - Brama B2) 3.1. Dwie bramy główne przesuwne Egidia HD (Brama B1; B2 - automatyka) szerokość w świetle przejazdu 6,0 m wysokość skrzydła 1,7 m zabezpieczenie antykorozyjne ocynk + powłoka poliestrowa w kolorze zielonym skrzydło bramy Egidia HD bazuje na profilu jezdnym o wymiarach 120 x 100 mm rama skrzydła składa się z zespawanych profili 80 x 60 oraz 60 x 60 mm za wypełnienie służą profile 25 x 25 mm zarówno słupy prowadzące, jak i końcowe bramy są słupami portalowymi (podwójnymi) wykonanymi z profili 100 x 100 mm słupy główny i zamykający są standardowymi częściami bramy za stabilizację skrzydła odpowiada rolka poliamidowa brama automatyczna z zasilaniem jednofazowym BULL 10M (brama o ciężarze maksymalnie do 1000 kg) fundamenty bramy Beton B Przyjęto bramę Nylofor 3D s=200 cm/ h=153 cm (Brama B3) szt Przyjęto bramę Nylofor 3D s=300 cm/ h=203 cm (Brama B4) szt Furtki dobrane do wykonywanego ogrodzenia szt STEROWANIE ELEKTRYCZNE BRAM 4.1. Automatyka,,BULL 10M BULL to jednokadłubowy, małogabarytowy siłownik o eleganckiej linii, w obudowie ze stali nierdzewnej z umieszczonym wewnątrz silnikiem i systemem nienawrotnej redukcji, zrealizowanych z wysoce odpornego materiału. BULL wyposażone są w sprężynowe wyłączniki posuwu. STRONA 11

11 Bezpieczeństwo przeciw zgnieceniu zapewnione jest dzięki urządzeniu elektronicznemu (enkoder), które odczytuje ewentualne przeszkody. Podstawowe dane: zasilanie 230Vac 50Hz natężenie 300 W pobór mocy 2 A moment obrotowy 35 Nm temp. podczas pracy -20 C/ +70 ciężar max. bramy 1000kg 4.2. Ręczny system wyłączający W przypadku braku napięcia, natychmiastowe odblokowanie przy użyciu klucza osobistego umożliwia ręczną obsługę bramy Sterowanie Bramy sterowane pilotem z dowolnego miejsca uwarunkowanego jego zasięgiem Konserwacja Sprawdzać okresowo sprawność działania ręcznego mechanizmu odblokowującego i bezpieczeństwa. Nie starać się w żadnym wypadku dokonywać napraw samemu z racji na możliwość ulegnięcia wypadkowi, w celu naprawy należy skontaktować się z technikiem wyspecjalizowanym. Siłownik nie wymaga normalnej konserwacji, tym niemniej wskazane jest okresowe sprawdzanie sprawności działania elementów bezpieczeństwa i pozostałych części instalacji, mogących stanowić zagrożenie z racji na stan zużycia. W miejscu otwierania zamykania bramy, należy dbać o czystość (liście, śnieg, ziemia). 5. Uwagi Wszystkie wymiary każdorazowo, przed rozpoczęciem robót sprawdzić na budowie i w razie niezgodności skontaktować się z projektantem. Projekt rozpatrywać łącznie z projektami branżowymi. Wszelkie niezgodności, zapytania i uwagi zgłaszać przed rozpoczęciem robót. Należy stosować materiały najwyższej jakości, kolorystykę, fakturę i formę materiałów stosować wg projektu. STRONA 12

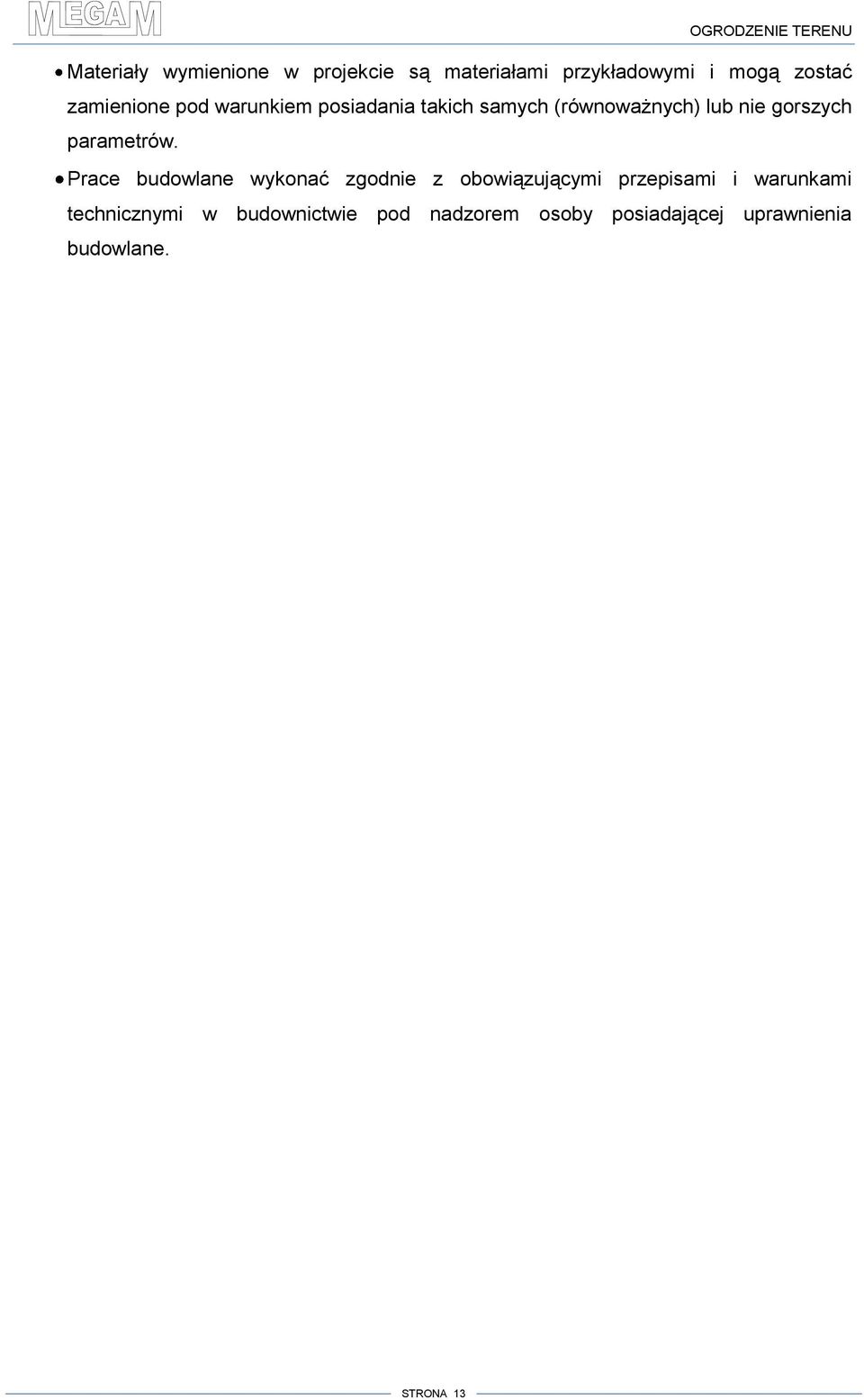

12 Materiały wymienione w projekcie są materiałami przykładowymi i mogą zostać zamienione pod warunkiem posiadania takich samych (równoważnych) lub nie gorszych parametrów. Prace budowlane wykonać zgodnie z obowiązującymi przepisami i warunkami technicznymi w budownictwie pod nadzorem osoby posiadającej uprawnienia budowlane. STRONA 13
