4 SYSTEM FORTE OPIS SYSTEMU FORTE Na system FORTE składają się słupki ze stalowych profili zimnogiętych i spawane maty (przęsła). Panele wypełniające wykonane są jako maty spawane z prętów pionowych o średnicy 6 mm i poziomych zimnogiętych ceowników o wymiarach 20x9x2 mm. Pręty pionowe przewleczone przez otwory w ceownikach są na każdym przecięciu spawane - rys. 3. Powstałe tak oczko ma wy- GÓRA DOLINA STOK miary na przykład 50x200 mm. Szerokość mat wynosi 2470 mm. Słupki ustawione są co 2480 mm. Mogą być zakończone stopą przytwierdzającą słupek do fundamentu. Słupki do osadzenia w fundamencie są przedłużane o minimum 600 mm. Panele przykręcane są do słupków nierdzewnymi śrubami i dociśnięte listwą maskującą. Słupki zakończone są plastikowymi lub metalowymi daszkami. W skład systemu wchodzą ogrodzenia: POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 FORTE GÓRA DOLINA STOK Ogrodzenia na pokolenia! tel.: fax:

5

6

7 SYSTEM FORTE ZALETY WYGODA UŻYTKOWANIA NIEZAWODNOŚĆ DZIAŁANIA ESTETYKA BEZPIECZEŃSTWO FORTE ZASTOSOWANIA PRYWATNE POSESJE SKŁADY I MAGAZYNY TERENY WOJSKOWE LOTNISKA PARKINGI ZAKŁADY PRZEMYSŁOWE OBIEKTY SPORTOWE HIPER- I SUPERMARKETY POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 GÓRAIII FORTE 6 Ogrodzenia na pokolenia! tel.: fax:

8 SYSTEM FORTE OGRODZENIE FORTE OPIS OGRODZENIA Stopniowanie bami do fundamentu. Maty FORTE posiadają proste zakończenie góry z 3 cm naddatkiem. Słupki do osadzenia w fundamencie są przedłużone o minimum 600 mm. Panele są mocowane do słupków nierdzewnymi śrubami i dociśnięte listwą maskującą. Słupki zakończone są plastikowymi lub metalowymi daszkami. POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Ogrodzenie panelowe na bazie mat spawanych typu FORTE. Wchodzi w skład systemu o tej samej nazwie - dla uproszczenia nazewnictwa. Na ogrodzenie typu FORTE składają się spawane maty (przęsła) i słupki ze stalowych zimnogiętych profili zamkniętych. Słupki ustawione są co 2480 mm. Słupki mogą być zakończone płytą stopową przytwierdzaną śru- FORTE gładkie Ogrodzenia na pokolenia! tel.: fax:

9

10 SYSTEM FORTE OGRODZENIE GÓRA OPIS OGRODZENIA Ogrodzenie panelowe typu GÓRA. Wchodzi w skład systemu FORTE. Na ogrodzenie typu GÓRA składają się spawane maty (przęsła) i słupki ze stalowych zimnogiętych profili zamkniętych. Słupki ustawione są co 2480 mm. Od wersji podstawowej różnią się kształtem - wypukłe wykończenie góry mat. Słupki mogą być zakończone stopą przytwierdzaną śrubami do fundamentu. Słupki do osadzenia w fundamencie punktowym są przedłużone o minimum 600 mm. Panele mocowane są nierdzewnymi śrubami i dociśnięte do słupków ozdobną listwą. Słupki zakończone są od góry plastikowymi lub metalowymi daszkami. POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Mocowanie Widok Ogrodzenia na pokolenia! tel.: fax:

11

12 SYSTEM FORTE OGRODZENIE DOLINA OPIS OGRODZENIA Ogrodzenie panelowe na bazie mat spawanych typu DOLINA. Wchodzi w skład systemu FORTE. Na ogrodzenie typu DOLINA składają się: spawane maty (przęsła) i słupki ze stalowych zimnogiętych profili zamkniętych. Słupki ustawione są co 2480 mm. Od wersji podstawowej różnią się kształtem - wklęsłe zakończenie góry mat. Słupki mogą być zakończone stopą przytwierdzaną śrubami do cokołu (fundamentu). Słupki do osadzenia w fundamencie punktowym są przedłużone o minimum 600 mm. Panele są mocowane do słupków nierdzewnymi śrubami i dociśnięte listwą maskującą. Słupki od góry zakończone są plastikowymi lub metalowymi daszkami. POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Mocowanie DOLINA143 asymetryczna Ogrodzenia na pokolenia! tel.: fax:

13

14

15

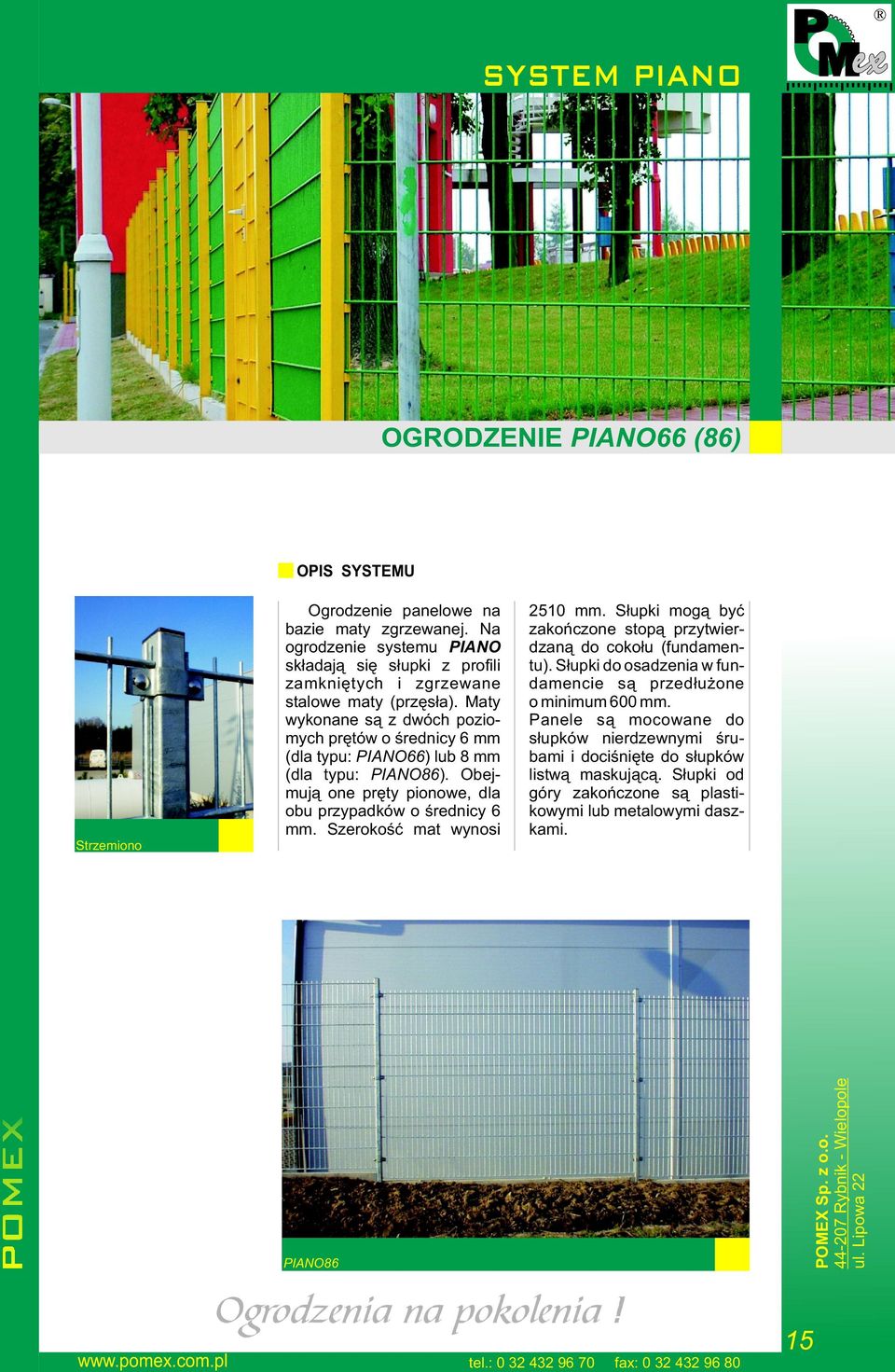

16 SYSTEM PIANO OGRODZENIE PIANO66 (86) OPIS SYSTEMU Ogrodzenie panelowe na bazie maty zgrzewanej. Na ogrodzenie systemu PIANO składają się słupki z profili zamkniętych i zgrzewane stalowe maty (przęsła). Maty wykonane są z dwóch poziomych prętów o średnicy 6 mm (dla typu: PIANO66) lub 8 mm (dla typu: PIANO86). Obejmują one pręty pionowe, dla obu przypadków o średnicy 6 mm. Szerokość mat wynosi 2510 mm. Słupki mogą być zakończone stopą przytwierdzaną do cokołu (fundamentu). Słupki do osadzenia w fundamencie są przedłużone o minimum 600 mm. Panele są mocowane do słupków nierdzewnymi śrubami i dociśnięte do słupków listwą maskującą. Słupki od góry zakończone są plastikowymi lub metalowymi daszkami. POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Strzemiono PIANO86 Ogrodzenia na pokolenia! tel.: fax:

17

18

19

20

21

22 PILKOCHWYTY OBIEKTY SPORTOWE OPIS SYSTEMU Słupy kratownicowe kręconych między słupkami. Słupy używane dla piłkochwytów to zwykle zimnogięte profile zamknięte lub rury. Piłkochwyty mogą być również skonstruowane tylko z siatki polipropylenowej o odpowiedniej grubości sznurka i wielkości oczka. Siatka taka jest zawieszona na stalowych linkach i naprężona na sztywnych, stalowych słupach kratownicowych trwale związanych z gruntem. Elementy stalowe są zabezpieczone antykorozyjnie poprzez cynkowanie sposobem ogniowym i lakierowanie metodą proszkową. Piłkochwyty produkcji POMEX ułatwiają i uprzyjemniają prowadzenie zajęć na przyszkolnych boiskach sportowych. POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Do ogradzania obiektów szkolnych i sportowych wyjątkowo dobrze nadają się systemy FORTE i PIANO. Niespotykana sztywność przęseł, odporność na uderzenia piłką, łatwość montażu - również na większych wysokościach,predysponuje te wyroby do takiego zastosowania. Mogą tworzyć całość ogrodzenia lub występować jako jego część składowa. Firma POMEX proponuje m..in. hybrydowy system tzw. piłkochwytów. Płot taki złożony jest w dolnej części z ogrodzenia typu FORTE lub PIANO, zaś w jego części górnej z siatki polipropylenowej o wymiarach oczek w zależności od rodzaju boiska. Rozciągnięta siatka mocowana jest do poziomych poprzeczek przy- Siatka poliamidowa Ogrodzenia na pokolenia! tel.: fax:

23 PILKOCHWYTY ZALETY NIEZAWODNOŚĆ DZIAŁANIA ESTETYKA BEZPIECZEŃSTWO FUNKCJONALNOŚĆ Piłkochwyt z mat FORTE ZASTOSOWANIA OBIEKTY SZKOLNE BOISKA SPORTOWE STADIONY KORTY BASENY PŁYWACKIE POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Piłkochwyt z mat PIANO86 Piłkochwyt hybrydowy Ogrodzenia na pokolenia! 22 tel.: fax:

24

25

26 BRAMY I FURTKI BRAMY PRZESUWNE OPIS SYSTEMU POMEX Sp. z o.o Rybnik - Wielopole ul. Lipowa 22 Uchwyt jazdowego wyposażonego w odbojnicę naprowadzającą i ustalającą właściwą pozycję bramy po zamknięciu. Bramy z napędem ręcznym wyposażone są w zamek typu hakowego. Do bram przesuwnych możliwy jest montaż elektrycznych urządzeń napędowych zdalnego otwierania i zamykania. Wypełnienie wnętrza bramy to w wykonaniu standardowym profile zamknięte 30x20x2 mm. Bramy przesuwne typu POMEX, produkowane przez firmę, to bramy samonośne wsparte na dwóch zestawach rolek prowadzących oraz jednej lub dwóch rolkach podtrzymujących. Samonośne bramy nie potrzebują żadnych dodatkowych urządzeń montowanych na nawierzchni drogi. Dolna część bramy to profil jezdny. Zamykająca się brama dochodzi do słupka na- Widok Ogrodzenia na pokolenia! tel.: fax:
