1 SYSTEMY Z SIATKI PLECIONEJ SIATKA PLECIONA - ŚLIMAKOWA OCYNKOWANA POWLEKANA Wysokość siatki Wielkość oczka średnica drutu ocynk. / Po powleczeniu Kolor H x x x x x 60 1,6 / 2,8 1,6 / 2,8 2,0 / 3,2 1,9 / 3,0 2,0 / 3,2 2,2 / 3,4 1,8 / 2,8 1,9 / 3,0 RAL 5013 niebieski RAL 6005 zieleń mchu RAL 7030 szary RAL 8017 brązowy SIATKA PLECIONA - ŚLIMAKOWA OCYNKOWANA Wysokość siatki Wielkość oczka Średnica drutu ocynkowanego Zabezpieczenia antykorozyjne H x x x x 20 1,00 1,40 1,60 2,00 2,50 2,80 1,00-2,00 elektrolityczne 2,50-2,80 ogniowe

2 SŁUPKI OGRODZENIOWE Wysokość Średnica x grubość ścianki Typ Zabezpieczenia antykorozyjne Kolor Ø 48,3 x 1,5(2,0) lub Ø 60,0 x 1,5(2,0) narożne Ø 42,4 x 1,5(2,0) podporowe Ø 42,4 x 1,5(2,0) lub Ø 48,3 x 1,5(2,0) pośrednie na zewnątrz i wewnątrz + powłoka poliestrowa na zewnątrz i wewnątrz RAL 5013 niebieski RAL 6005 zieleń mchu RAL 7030 szary RAL 8017 brązowy AKCESORIA DO SIATKI OGRODZENIOWEJ Drut naciągowy ( + powłoka PVC) Drut mocujący ( + powłoka PVC) Pręt napinający Ø 10,0 mm ( + powłoka poliestrowa) Napinacz( lub + powłoka poliestrowa) Obejma Ø 42 mm / Ø 48 mm / Ø 60 mm ( lub + powłoka poliestrowa) Nasadka zawiasowa Ø 42 mm / Ø 48 mm / Ø 60 mm ( lub + powłoka poliestrowa) Śruba mocująca Przelotka kompletna z tworzywa sztucznego Kapturek z tworzywa sztucznego Część pomocnicza

SYSTEM MONTAŻU Rozkład słupków podporowych na słupku

zamontowane do słupków na początku i na końcu ogrodzenia, a

na początku i na końcu ogrodzenia w każdym rogu przy każdej

3 SYSTEM MONTAŻU Rozkład słupków podporowych na słupku narożnym i naciągającym Słupki podporowe muszą być zamontowane do słupków na początku i na końcu ogrodzenia, a także do słupków narożnikowych i wszystkich pozostałych słupków naciągających. Słupki narożne / naciągające Wszystkie słupki ustawiane są: na początku i na końcu ogrodzenia w każdym rogu przy każdej zmianie kierunku ogrodzenia na linii prostej, co 25 m Słupki pośrednie Ustawiane są w odległości 2,5 do 3,00 m.

Zamontowanie i rozmieszczenie: słupków wraz z akcesoriami 1. Kapturek 2. Nasadka zawiasowa 3. Przelotka 4. Opaska 5. Pręt napinający 6. Napinacz 7. Śruba mocująca 8. Część pomocnicza 9.

4 Zamontowanie i rozmieszczenie: słupków wraz z akcesoriami 1. Kapturek 2. Nasadka zawiasowa 3. Przelotka 4. Opaska 5. Pręt napinający 6. Napinacz 7. Śruba mocująca 8. Część pomocnicza 9. Drut naciągowy 10.Drut mocujący 11.Siatka ogrodzeniowa 12.Słupek narożny 13.Słupek pośredni 14.Słupek podporowy 15.Podmurówka prefabrykowana PODMURÓWKA PREFABRYKOWANA Stosowanie gotowych podmurówek naszej produkcji niesie ze sobą wiele korzyści dla inwestora i wykonawcy. System ten obniża koszt wykonania ogrodzenia i likwiduje wiele niedogodności związanych w wykonaniu podmurówki w terenie. Wszystkie elementy wykonane są z betonu B-20 i zbrojonym prętem o 6,00 mm. Podmurówka wykonana jest dla wszystkich systemów ogrodzeniowych przęsłowych i siatkowych - firmy KOBOMET.

warianty umacniania słupków w podłożu: 1.

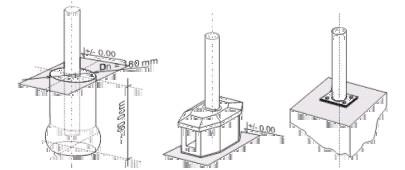

5 1. Łącznik deski ogrodzenia 2. Płyta betonowa ogrodzenia o dł. 2,50 m i wys. 0,25 m 3. Daszek do łącznika deski ogrodzenia Inne warianty umacniania słupków w podłożu: 1. Montaż w monolitycznym fundamencie 2. W podmurówce prefabrykowanej 3. Na stałym gruncie ze stopą stalową

6 MATERIAŁ / ZABEZPIECZENIE ANTYKOROZYJNE Materiał i powłoki: Siatka ogrodzeniowa pleciona - ślimakowa produkowana jest z drutu ocynkowanego zgodnie z normą PN - 67/17-826, średnia zawartość ZN - 70 g/m2; o wytrzymałości na rozciąganie R = 700 MPA. Siatka ogrodzeniowa w wersji powlekanej PVC: drut ocynkowany powleczony zostaje bardzo gruntownie termoplastycznym, mrozoodpornym, trwałym i odpornym na działanie promieni ultrafioletowych UV tworzywem sztucznym (plastyfikat S-43). Słupki ogrodzeniowe wykonane są z rury ocynkowanej (wg normy DIN/EN ISO 10025, PN- 88/H-84020, PN-73/H-93460). Słupki w wersji ocynkowanej + powłoka poliestrowa: po przygotowaniu powierzchni są elektrostatycznie pokrywane proszkowym lakierem poliestrowym, a następnie wygrzewane w temperaturze 210 C. Tym sposobem zostaje utworzona trwała powłoka ochronna. Opaska i śruba mocująca wykonana została ze stali nierdzewnej, chromoniklowej, a następnie pokryta poliestrem. Napinacz został ocynkowany i pokryty poliestrem. Nasadka zawiasowa wykonana została całkowicie ze stopu aluminium. Każdy element ogrodzenia charakteryzuje się bardzo dużą odpornością na korozje i szkodliwe działanie czynników atmosferycznych. KOLORY Kolory standardowe: RAL 5013 niebieski RAL 6005 zieleń mchu RAL 7030 szary RAL 8017 brązowy (Inne kolory na zamówienie)
