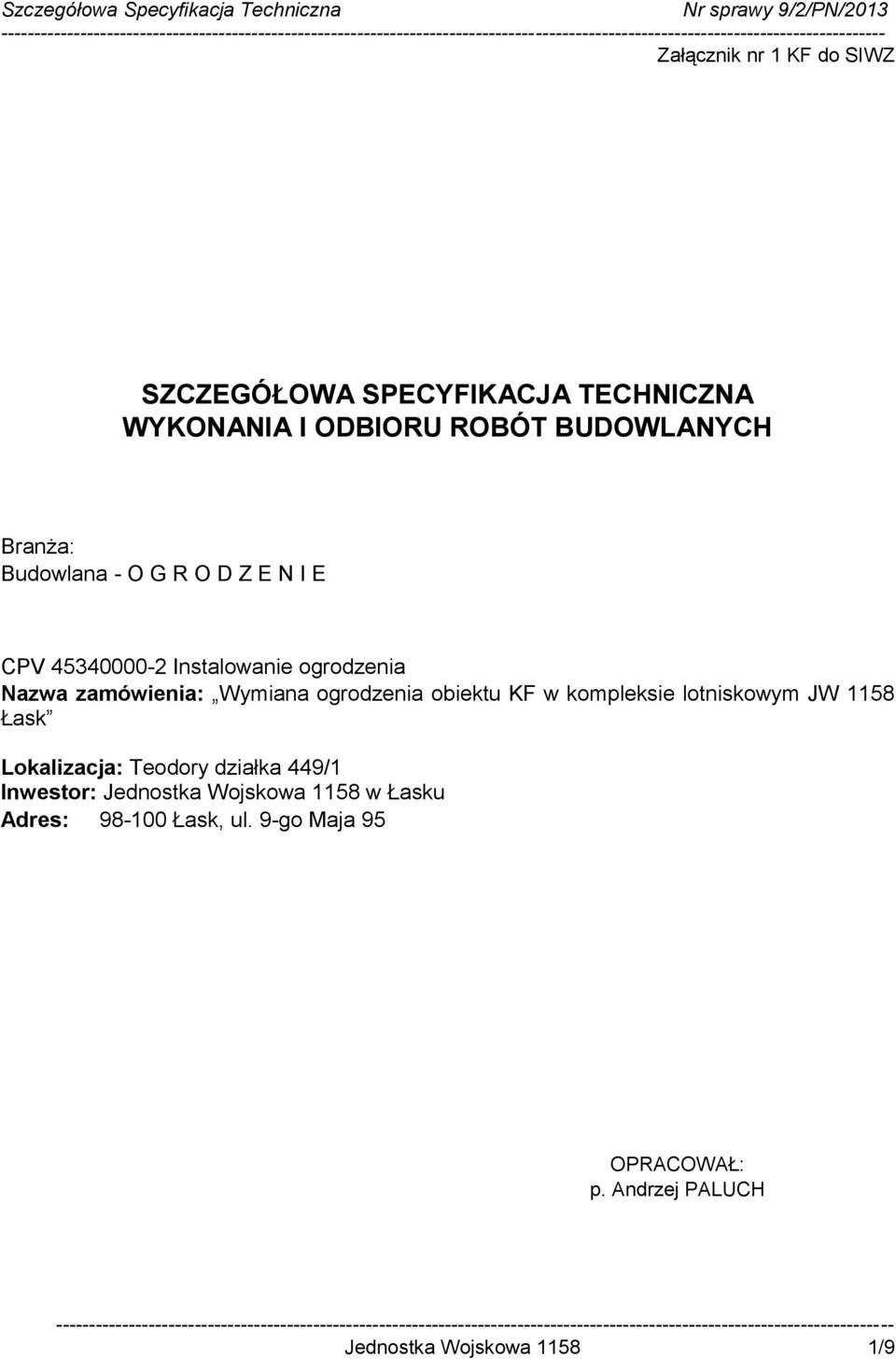

1 Załącznik nr 1 KF do SIWZ SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Branża: Budowlana - O G R O D Z E N I E CPV Instalowanie ogrodzenia Nazwa zamówienia: Wymiana ogrodzenia obiektu KF w kompleksie lotniskowym JW 1158 Łask Lokalizacja: Teodory działka 449/1 Inwestor: Jednostka Wojskowa 1158 w Łasku Adres: Łask, ul. 9-go Maja 95 OPRACOWAŁ: Jednostka Wojskowa /9

2 Zawartość opracowania: 1. Cześć ogólna. 2. Materiały. 3. Sprzęt. 4. Środki transportu. 5. Wykonanie robót. 6. Kontrola i jakość robót. 7. Obmiar robót. 8. Odbiór robót. 9. Podstawa płatności. 10.Przepisy związane. 11.Rysunek Nr 1 wyrys z mapy sytuacyjno - wysokościowej 12. Rysunek Nr 2 ogrodzenie panelowe schemat montażu. 13.Rysunek Nr 3 moduły ogrodzeniowe. 14.Rysunek Nr 4 montaż panelu do słupka Jednostka wojskowa /9

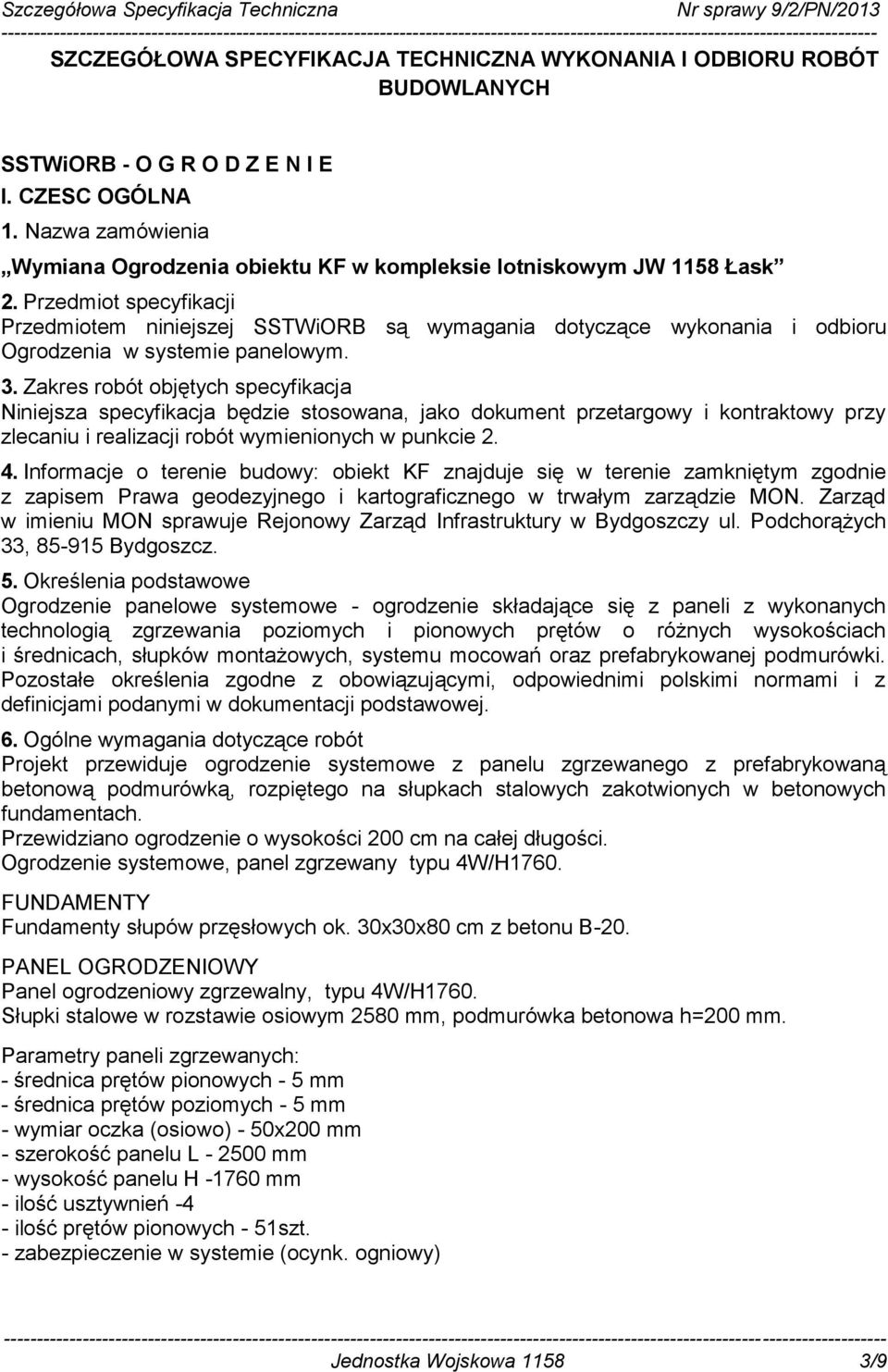

3 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SSTWiORB - O G R O D Z E N I E I. CZESC OGÓLNA 1. Nazwa zamówienia Wymiana Ogrodzenia obiektu KF w kompleksie lotniskowym JW 1158 Łask 2. Przedmiot specyfikacji Przedmiotem niniejszej SSTWiORB są wymagania dotyczące wykonania i odbioru Ogrodzenia w systemie panelowym. 3. Zakres robót objętych specyfikacja Niniejsza specyfikacja będzie stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Informacje o terenie budowy: obiekt KF znajduje się w terenie zamkniętym zgodnie z zapisem Prawa geodezyjnego i kartograficznego w trwałym zarządzie MON. Zarząd w imieniu MON sprawuje Rejonowy Zarząd Infrastruktury w Bydgoszczy ul. Podchorążych 33, Bydgoszcz. 5. Określenia podstawowe Ogrodzenie panelowe systemowe - ogrodzenie składające się z paneli z wykonanych technologią zgrzewania poziomych i pionowych prętów o różnych wysokościach i średnicach, słupków montażowych, systemu mocowań oraz prefabrykowanej podmurówki. Pozostałe określenia zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w dokumentacji podstawowej. 6. Ogólne wymagania dotyczące robót Projekt przewiduje ogrodzenie systemowe z panelu zgrzewanego z prefabrykowaną betonową podmurówką, rozpiętego na słupkach stalowych zakotwionych w betonowych fundamentach. Przewidziano ogrodzenie o wysokości 200 cm na całej długości. Ogrodzenie systemowe, panel zgrzewany typu 4W/H1760. FUNDAMENTY Fundamenty słupów przęsłowych ok. 30x30x80 cm z betonu B-20. PANEL OGRODZENIOWY Panel ogrodzeniowy zgrzewalny, typu 4W/H1760. Słupki stalowe w rozstawie osiowym 2580 mm, podmurówka betonowa h=200 mm. Parametry paneli zgrzewanych: - średnica prętów pionowych - 5 mm - średnica prętów poziomych - 5 mm - wymiar oczka (osiowo) - 50x200 mm - szerokość panelu L mm - wysokość panelu H mm - ilość usztywnień -4 - ilość prętów pionowych - 51szt. - zabezpieczenie w systemie (ocynk. ogniowy) - Jednostka Wojskowa /9

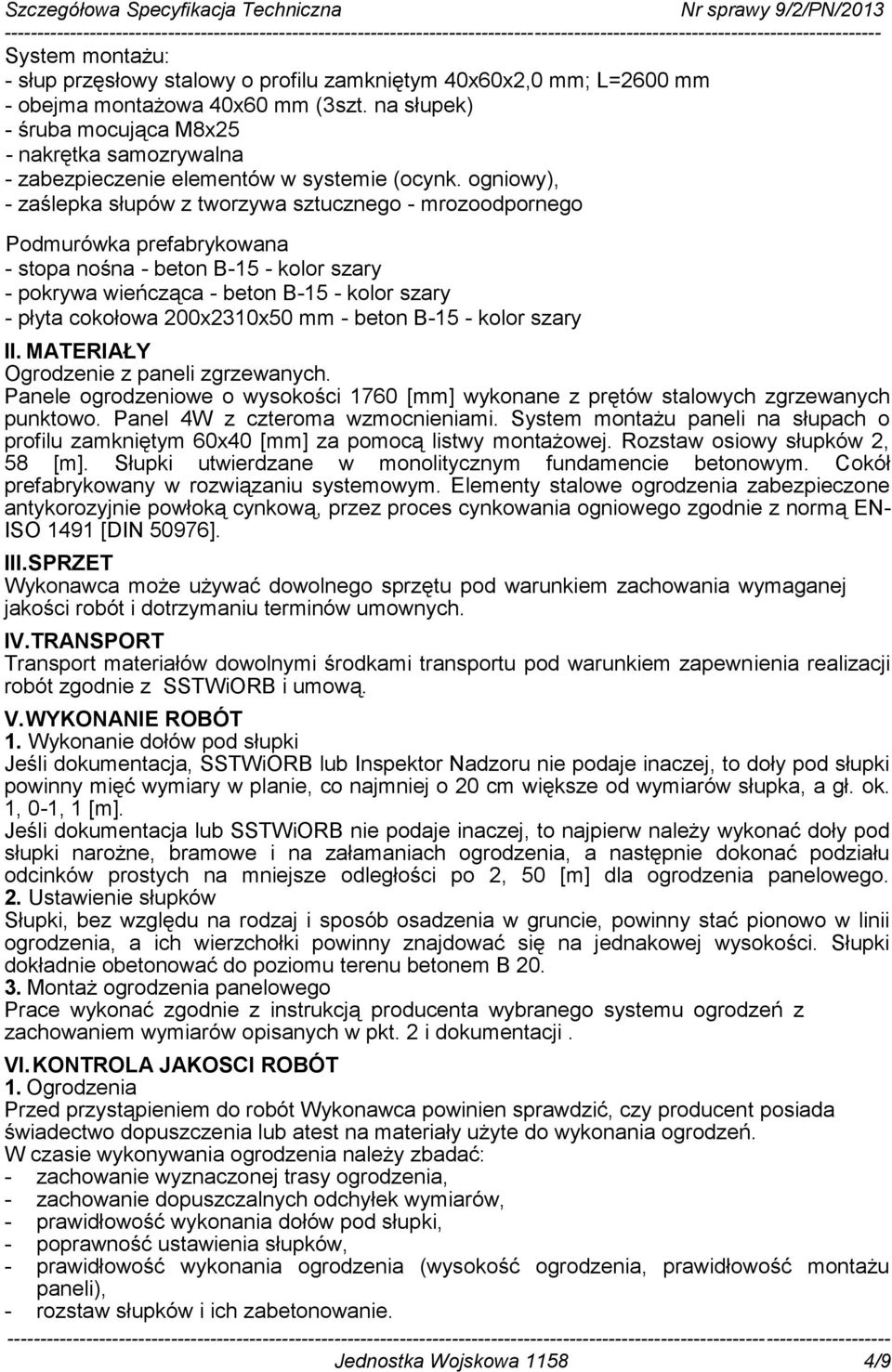

4 System montażu: - słup przęsłowy stalowy o profilu zamkniętym 40x60x2,0 mm; L=2600 mm - obejma montażowa 40x60 mm (3szt. na słupek) - śruba mocująca M8x25 - nakrętka samozrywalna - zabezpieczenie elementów w systemie (ocynk. ogniowy), - zaślepka słupów z tworzywa sztucznego - mrozoodpornego Podmurówka prefabrykowana - stopa nośna - beton B-15 - kolor szary - pokrywa wieńcząca - beton B-15 - kolor szary - płyta cokołowa 200x2310x50 mm - beton B-15 - kolor szary II. MATERIAŁY Ogrodzenie z paneli zgrzewanych. Panele ogrodzeniowe o wysokości 1760 [mm] wykonane z prętów stalowych zgrzewanych punktowo. Panel 4W z czteroma wzmocnieniami. System montażu paneli na słupach o profilu zamkniętym 60x40 [mm] za pomocą listwy montażowej. Rozstaw osiowy słupków 2, 58 [m]. Słupki utwierdzane w monolitycznym fundamencie betonowym. Cokół prefabrykowany w rozwiązaniu systemowym. Elementy stalowe ogrodzenia zabezpieczone antykorozyjnie powłoką cynkową, przez proces cynkowania ogniowego zgodnie z normą EN- ISO 1491 [DIN 50976]. III.SPRZET Wykonawca może używać dowolnego sprzętu pod warunkiem zachowania wymaganej jakości robót i dotrzymaniu terminów umownych. IV.TRANSPORT Transport materiałów dowolnymi środkami transportu pod warunkiem zapewnienia realizacji robót zgodnie z SSTWiORB i umową. V. WYKONANIE ROBÓT 1. Wykonanie dołów pod słupki Jeśli dokumentacja, SSTWiORB lub Inspektor Nadzoru nie podaje inaczej, to doły pod słupki powinny mięć wymiary w planie, co najmniej o 20 cm większe od wymiarów słupka, a gł. ok. 1, 0-1, 1 [m]. Jeśli dokumentacja lub SSTWiORB nie podaje inaczej, to najpierw należy wykonać doły pod słupki narożne, bramowe i na załamaniach ogrodzenia, a następnie dokonać podziału odcinków prostych na mniejsze odległości po 2, 50 [m] dla ogrodzenia panelowego. 2. Ustawienie słupków Słupki, bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Słupki dokładnie obetonować do poziomu terenu betonem B Montaż ogrodzenia panelowego Prace wykonać zgodnie z instrukcją producenta wybranego systemu ogrodzeń z zachowaniem wymiarów opisanych w pkt. 2 i dokumentacji. VI. KONTROLA JAKOSCI ROBÓT 1. Ogrodzenia Przed przystąpieniem do robót Wykonawca powinien sprawdzić, czy producent posiada świadectwo dopuszczenia lub atest na materiały użyte do wykonania ogrodzeń. W czasie wykonywania ogrodzenia należy zbadać: - zachowanie wyznaczonej trasy ogrodzenia, - zachowanie dopuszczalnych odchyłek wymiarów, - prawidłowość wykonania dołów pod słupki, - poprawność ustawienia słupków, - prawidłowość wykonania ogrodzenia (wysokość ogrodzenia, prawidłowość montażu paneli), - rozstaw słupków i ich zabetonowanie. - Jednostka Wojskowa /9

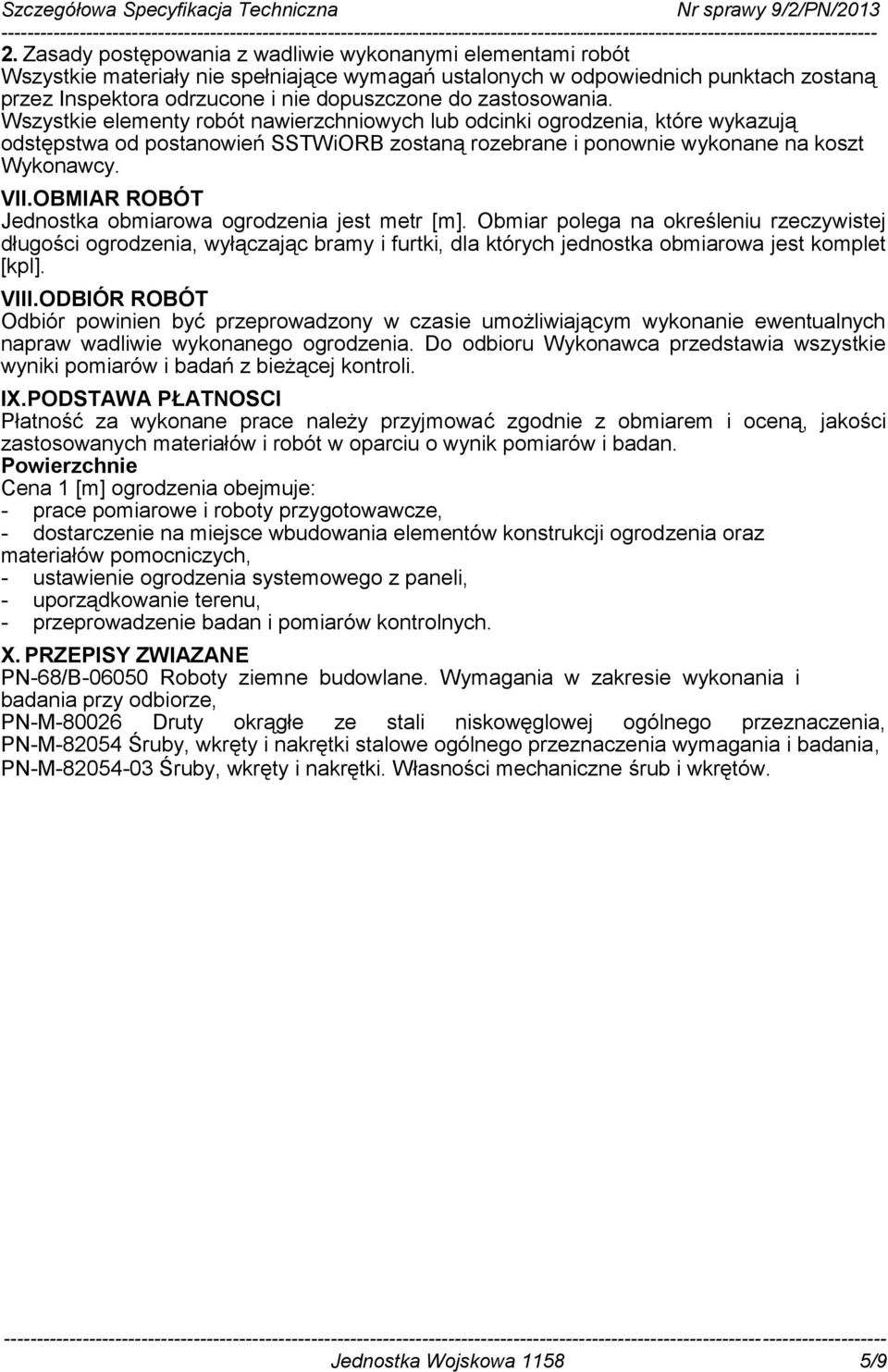

5 2. Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach zostaną przez Inspektora odrzucone i nie dopuszczone do zastosowania. Wszystkie elementy robót nawierzchniowych lub odcinki ogrodzenia, które wykazują odstępstwa od postanowień SSTWiORB zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. VII.OBMIAR ROBÓT Jednostka obmiarowa ogrodzenia jest metr [m]. Obmiar polega na określeniu rzeczywistej długości ogrodzenia, wyłączając bramy i furtki, dla których jednostka obmiarowa jest komplet [kpl]. VIII.ODBIÓR ROBÓT Odbiór powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych napraw wadliwie wykonanego ogrodzenia. Do odbioru Wykonawca przedstawia wszystkie wyniki pomiarów i badań z bieżącej kontroli. IX.PODSTAWA PŁATNOSCI Płatność za wykonane prace należy przyjmować zgodnie z obmiarem i oceną, jakości zastosowanych materiałów i robót w oparciu o wynik pomiarów i badan. Powierzchnie Cena 1 [m] ogrodzenia obejmuje: - prace pomiarowe i roboty przygotowawcze, - dostarczenie na miejsce wbudowania elementów konstrukcji ogrodzenia oraz materiałów pomocniczych, - ustawienie ogrodzenia systemowego z paneli, - uporządkowanie terenu, - przeprowadzenie badan i pomiarów kontrolnych. X. PRZEPISY ZWIAZANE PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze, PN-M Druty okrągłe ze stali niskowęglowej ogólnego przeznaczenia, PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia wymagania i badania, PN-M Śruby, wkręty i nakrętki. Własności mechaniczne śrub i wkrętów. - Jednostka Wojskowa /9

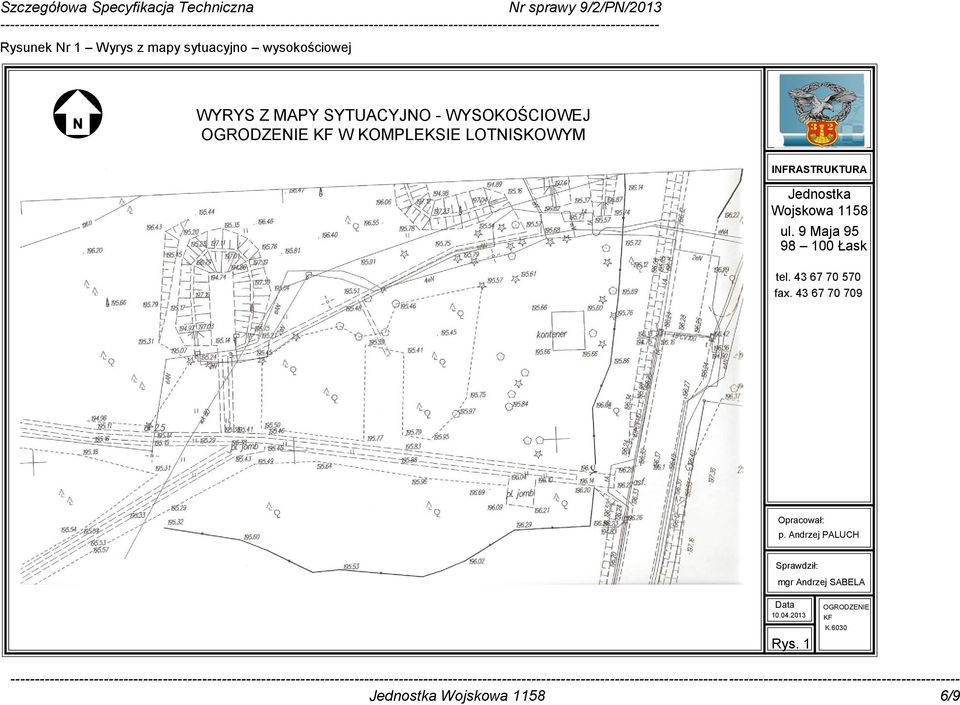

6 Rysunek Nr 1 Wyrys z mapy sytuacyjno wysokościowej WYRYS Z MAPY SYTUACYJNO - WYSOKOŚCIOWEJ OGRODZENIE KF W KOMPLEKSIE LOTNISKOWYM INFRASTRUKTURA Jednostka Wojskowa 1158 ul. 9 Maja Łask tel fax Opracował: Sprawdził: mgr Andrzej SABELA Data Rys. 1 OGRODZENIE KF K Jednostka Wojskowa /9

7 Rysunek Nr 2 Schemat montażu OGRODZENIE PANELOWE SCHEMAT MONTAŻU INFRASTRUKTURA Jednostka Wojskowa 1158 ul. 9 Maja Łask tel fax Opracował: Sprawdził: mgr Andrzej SABELA Data Schemat montażu Rys Jednostka Wojskowa /9

8 Rysunek Nr 3 Moduły Moduły wymiarowe paneli ogrodzeniowych 4W (typoszereg wymiarowy) INFRASTRUKTURA Wysokość panela [mm] Parametry Średnica/liczba prętów poziomych [mm/szt] 5/14 5/15 5/16 5/17 5/18 Jednostka Wojskowa 1158 ul. 9 Maja Łask tel fax /19 5/20 wymiar oczka 50x200 mm średnica prętów pionowych 5 mm liczba prętów pionowych 49 (51) Opracował: Jednostka Wojskowa /9 Sprawdził: mgr Andrzej SABELA Data Moduły Rys. 3

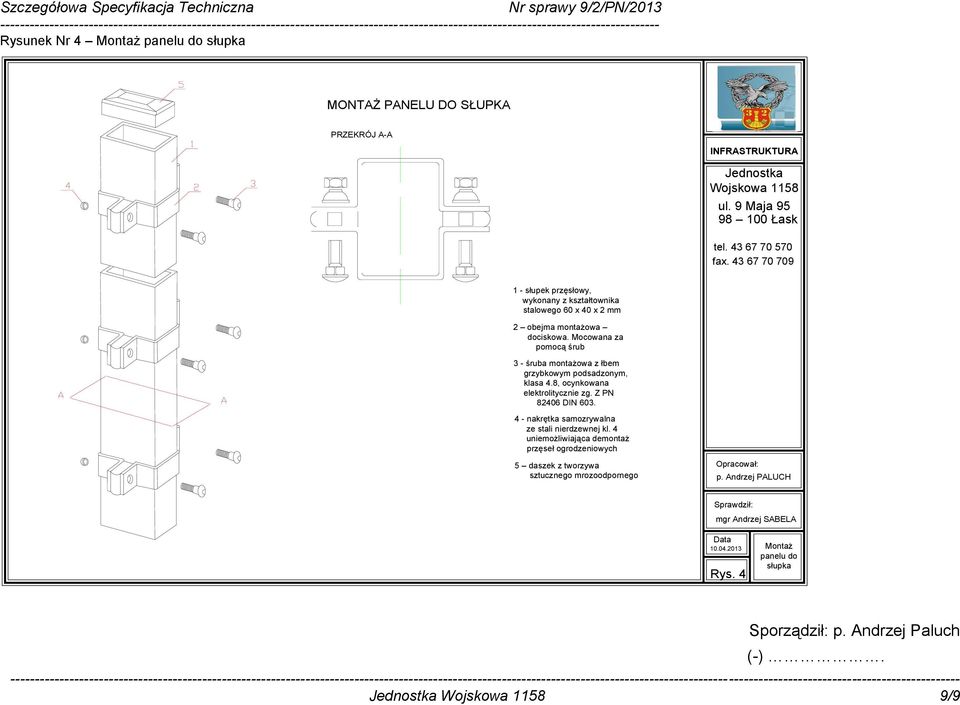

9 Rysunek Nr 4 Montaż panelu do słupka MONTAŻ PANELU DO SŁUPKA PRZEKRÓJ A-A INFRASTRUKTURA Jednostka Wojskowa 1158 ul. 9 Maja Łask tel fax słupek przęsłowy, wykonany z kształtownika stalowego 60 x 40 x 2 mm 2 obejma montażowa dociskowa. Mocowana za pomocą śrub 3 - śruba montażowa z łbem grzybkowym podsadzonym, klasa 4.8, ocynkowana elektrolitycznie zg. Z PN DIN nakrętka samozrywalna ze stali nierdzewnej kl. 4 uniemożliwiająca demontaż przęseł ogrodzeniowych 5 daszek z tworzywa sztucznego mrozoodpornego Opracował: Sprawdził: mgr Andrzej SABELA Data Montaż panelu do słupka Rys. 4 Sporządził: p. Andrzej Paluch (-) Jednostka Wojskowa /9
