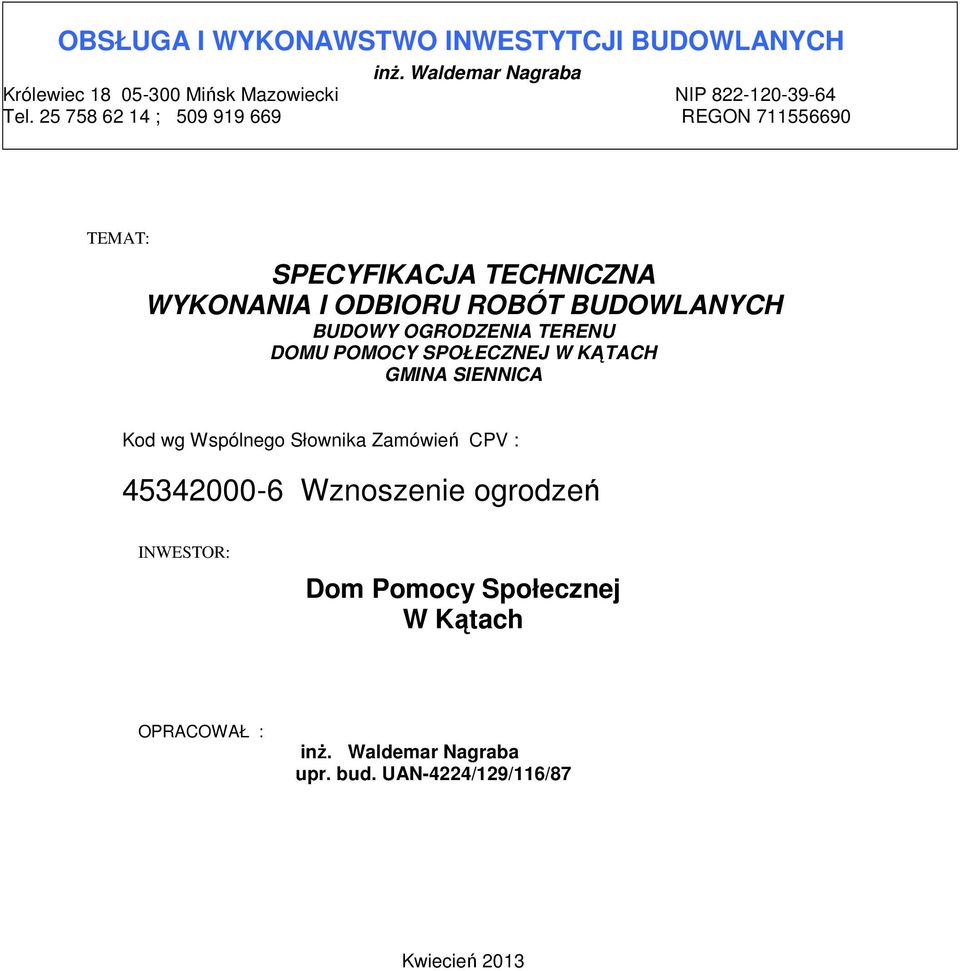

1 OBSŁUGA I WYKONAWSTWO INWESTYTCJI BUDOWLANYCH inż. Waldemar Nagraba Królewiec Mińsk Mazowiecki NIP Tel ; REGON TEMAT: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH BUDOWY OGRODZENIA TERENU DOMU POMOCY SPOŁECZNEJ W KĄTACH GMINA SIENNICA Kod wg Wspólnego Słownika Zamówień CPV : Wznoszenie ogrodzeń INWESTOR: Dom Pomocy Społecznej W Kątach OPRACOWAŁ : inż. Waldemar Nagraba upr. bud. UAN-4224/129/116/87 Kwiecień 2013

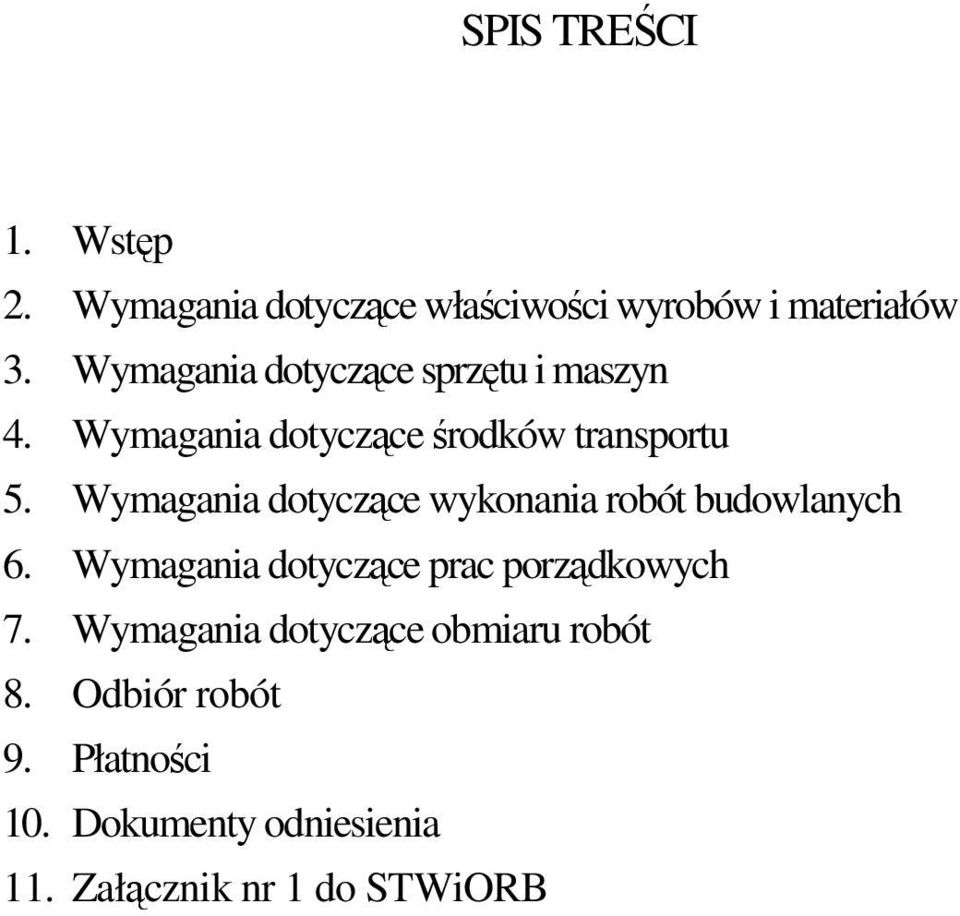

2 SPIS TREŚCI 1. Wstęp 2. Wymagania dotyczące właściwości wyrobów i materiałów 3. Wymagania dotyczące sprzętu i maszyn 4. Wymagania dotyczące środków transportu 5. Wymagania dotyczące wykonania robót budowlanych 6. Wymagania dotyczące prac porządkowych 7. Wymagania dotyczące obmiaru robót 8. Odbiór robót 9. Płatności 10. Dokumenty odniesienia 11. Załącznik nr 1 do STWiORB

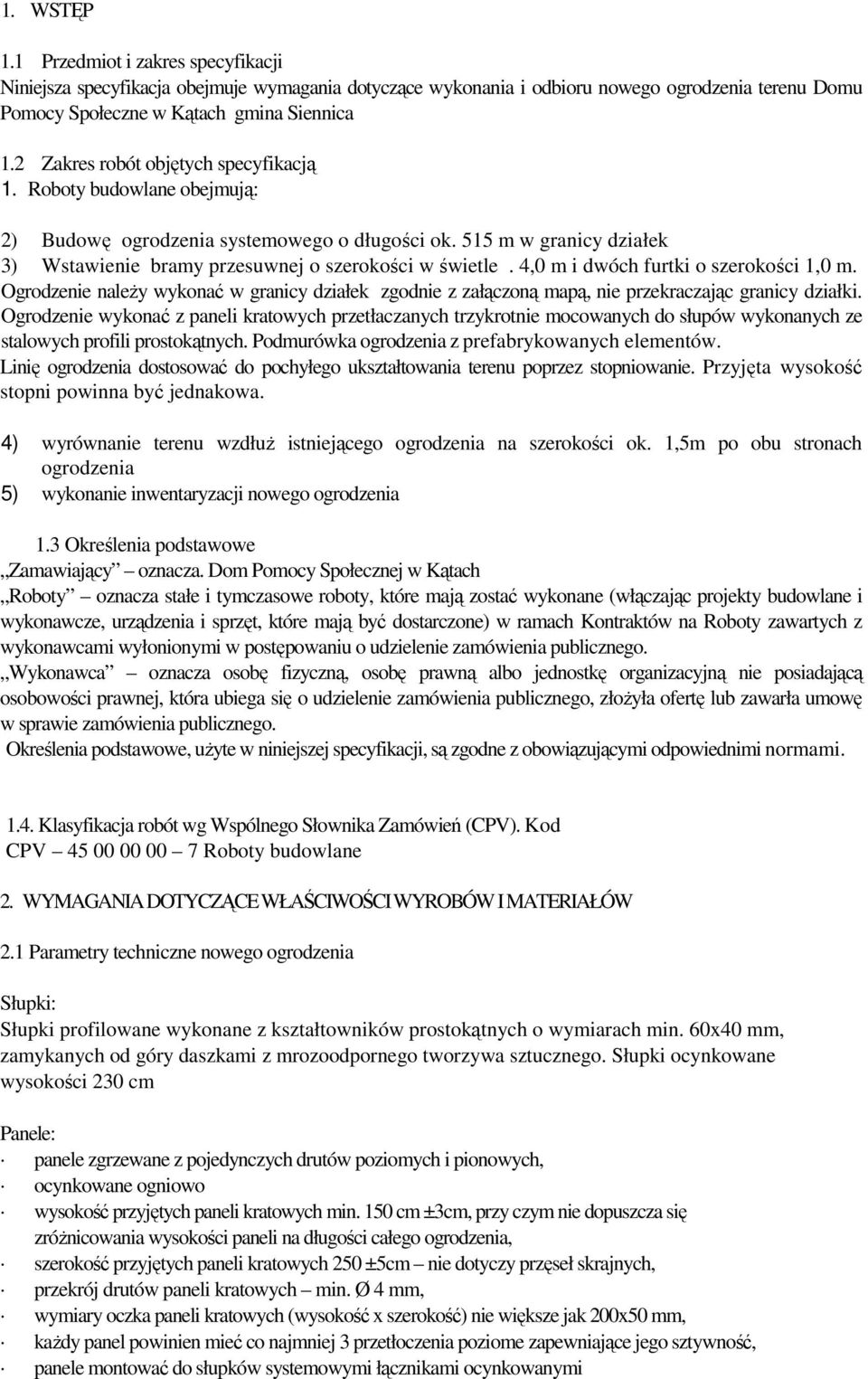

3 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji Niniejsza specyfikacja obejmuje wymagania dotyczące wykonania i odbioru nowego ogrodzenia terenu Domu Pomocy Społeczne w Kątach gmina Siennica 1.2 Zakres robót objętych specyfikacją 1. Roboty budowlane obejmują: 2) Budowę ogrodzenia systemowego o długości ok. 515 m w granicy działek 3) Wstawienie bramy przesuwnej o szerokości w świetle. 4,0 m i dwóch furtki o szerokości 1,0 m. Ogrodzenie należy wykonać w granicy działek zgodnie z załączoną mapą, nie przekraczając granicy działki. Ogrodzenie wykonać z paneli kratowych przetłaczanych trzykrotnie mocowanych do słupów wykonanych ze stalowych profili prostokątnych. Podmurówka ogrodzenia z prefabrykowanych elementów. Linię ogrodzenia dostosować do pochyłego ukształtowania terenu poprzez stopniowanie. Przyjęta wysokość stopni powinna być jednakowa. 4) wyrównanie terenu wzdłuż istniejącego ogrodzenia na szerokości ok. 1,5m po obu stronach ogrodzenia 5) wykonanie inwentaryzacji nowego ogrodzenia 1.3 Określenia podstawowe Zamawiający oznacza. Dom Pomocy Społecznej w Kątach Roboty oznacza stałe i tymczasowe roboty, które mają zostać wykonane (włączając projekty budowlane i wykonawcze, urządzenia i sprzęt, które mają być dostarczone) w ramach Kontraktów na Roboty zawartych z wykonawcami wyłonionymi w postępowaniu o udzielenie zamówienia publicznego. Wykonawca oznacza osobę fizyczną, osobę prawną albo jednostkę organizacyjną nie posiadającą osobowości prawnej, która ubiega się o udzielenie zamówienia publicznego, złożyła ofertę lub zawarła umowę w sprawie zamówienia publicznego. Określenia podstawowe, użyte w niniejszej specyfikacji, są zgodne z obowiązującymi odpowiednimi normami Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV). Kod CPV Roboty budowlane 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW 2.1 Parametry techniczne nowego ogrodzenia Słupki: Słupki profilowane wykonane z kształtowników prostokątnych o wymiarach min. 60x40 mm, zamykanych od góry daszkami z mrozoodpornego tworzywa sztucznego. Słupki ocynkowane wysokości 230 cm Panele: panele zgrzewane z pojedynczych drutów poziomych i pionowych, ocynkowane ogniowo wysokość przyjętych paneli kratowych min. 150 cm ±3cm, przy czym nie dopuszcza się zróżnicowania wysokości paneli na długości całego ogrodzenia, szerokość przyjętych paneli kratowych 250 ±5cm nie dotyczy przęseł skrajnych, przekrój drutów paneli kratowych min. Ø 4 mm, wymiary oczka paneli kratowych (wysokość x szerokość) nie większe jak 200x50 mm, każdy panel powinien mieć co najmniej 3 przetłoczenia poziome zapewniające jego sztywność, panele montować do słupków systemowymi łącznikami ocynkowanymi

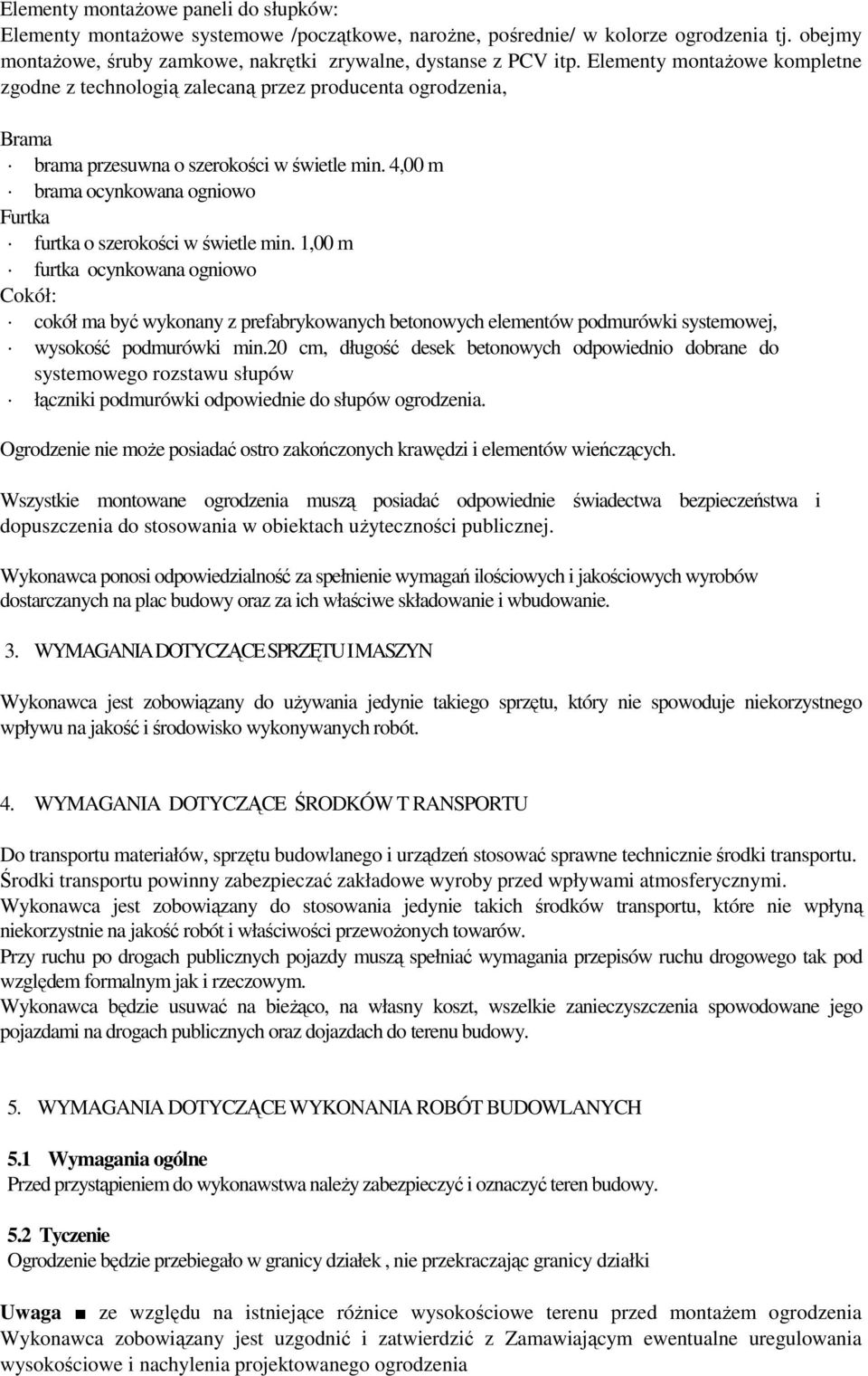

4 Elementy montażowe paneli do słupków: Elementy montażowe systemowe /początkowe, narożne, pośrednie/ w kolorze ogrodzenia tj. obejmy montażowe, śruby zamkowe, nakrętki zrywalne, dystanse z PCV itp. Elementy montażowe kompletne zgodne z technologią zalecaną przez producenta ogrodzenia, Brama brama przesuwna o szerokości w świetle min. 4,00 m brama ocynkowana ogniowo Furtka furtka o szerokości w świetle min. 1,00 m furtka ocynkowana ogniowo Cokół: cokół ma być wykonany z prefabrykowanych betonowych elementów podmurówki systemowej, wysokość podmurówki min.20 cm, długość desek betonowych odpowiednio dobrane do systemowego rozstawu słupów łączniki podmurówki odpowiednie do słupów ogrodzenia. Ogrodzenie nie może posiadać ostro zakończonych krawędzi i elementów wieńczących. Wszystkie montowane ogrodzenia muszą posiadać odpowiednie świadectwa bezpieczeństwa i dopuszczenia do stosowania w obiektach użyteczności publicznej. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych wyrobów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW T RANSPORTU Do transportu materiałów, sprzętu budowlanego i urządzeń stosować sprawne technicznie środki transportu. Środki transportu powinny zabezpieczać zakładowe wyroby przed wpływami atmosferycznymi. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych towarów. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1 Wymagania ogólne Przed przystąpieniem do wykonawstwa należy zabezpieczyć i oznaczyć teren budowy. 5.2 Tyczenie Ogrodzenie będzie przebiegało w granicy działek, nie przekraczając granicy działki Uwaga ze względu na istniejące różnice wysokościowe terenu przed montażem ogrodzenia Wykonawca zobowiązany jest uzgodnić i zatwierdzić z Zamawiającym ewentualne uregulowania wysokościowe i nachylenia projektowanego ogrodzenia

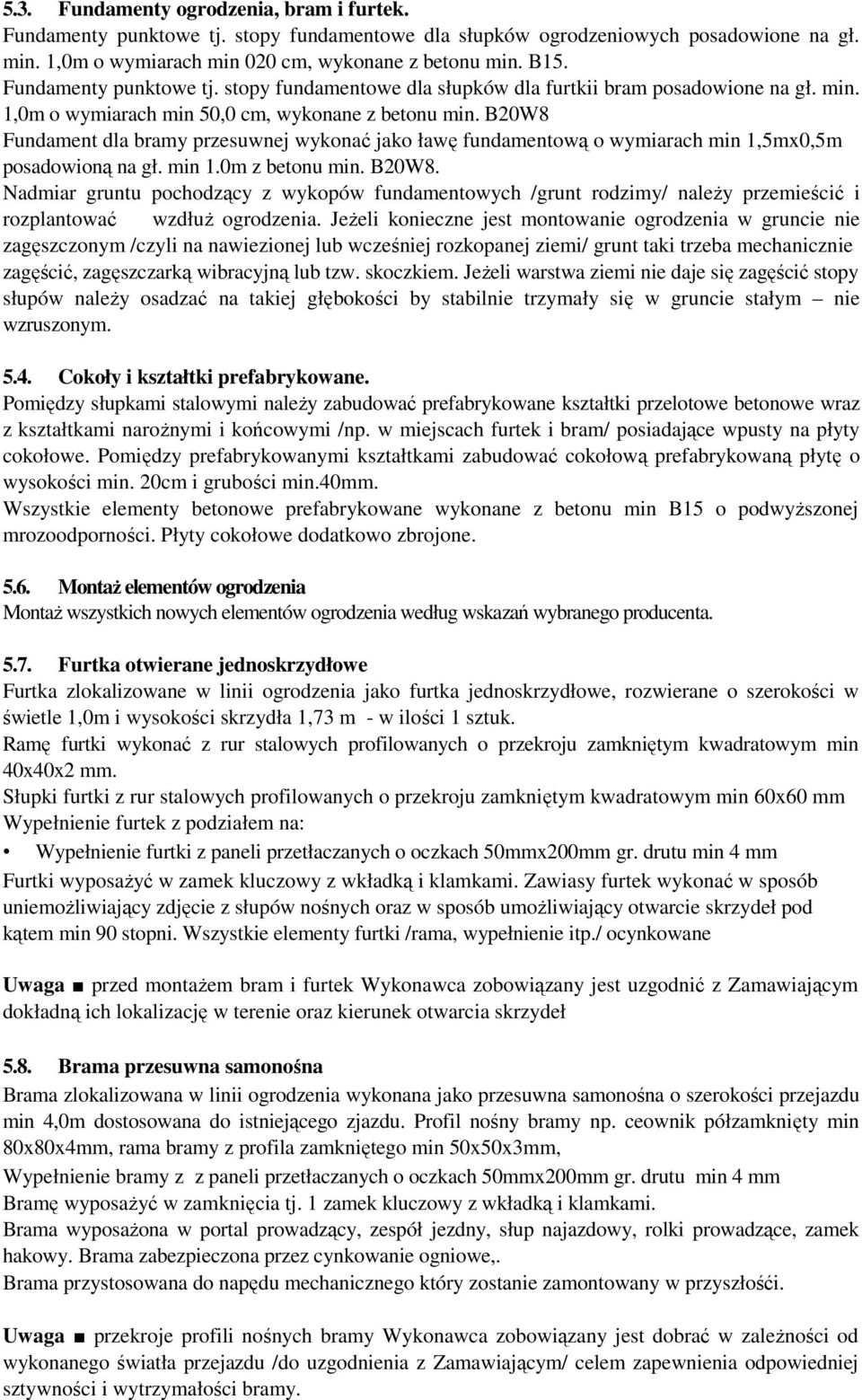

5 5.3. Fundamenty ogrodzenia, bram i furtek. Fundamenty punktowe tj. stopy fundamentowe dla słupków ogrodzeniowych posadowione na gł. min. 1,0m o wymiarach min 020 cm, wykonane z betonu min. B15. Fundamenty punktowe tj. stopy fundamentowe dla słupków dla furtkii bram posadowione na gł. min. 1,0m o wymiarach min 50,0 cm, wykonane z betonu min. B20W8 Fundament dla bramy przesuwnej wykonać jako ławę fundamentową o wymiarach min 1,5mx0,5m posadowioną na gł. min 1.0m z betonu min. B20W8. Nadmiar gruntu pochodzący z wykopów fundamentowych /grunt rodzimy/ należy przemieścić i rozplantować wzdłuż ogrodzenia. Jeżeli konieczne jest montowanie ogrodzenia w gruncie nie zagęszczonym /czyli na nawiezionej lub wcześniej rozkopanej ziemi/ grunt taki trzeba mechanicznie zagęścić, zagęszczarką wibracyjną lub tzw. skoczkiem. Jeżeli warstwa ziemi nie daje się zagęścić stopy słupów należy osadzać na takiej głębokości by stabilnie trzymały się w gruncie stałym nie wzruszonym Cokoły i kształtki prefabrykowane. Pomiędzy słupkami stalowymi należy zabudować prefabrykowane kształtki przelotowe betonowe wraz z kształtkami narożnymi i końcowymi /np. w miejscach furtek i bram/ posiadające wpusty na płyty cokołowe. Pomiędzy prefabrykowanymi kształtkami zabudować cokołową prefabrykowaną płytę o wysokości min. 20cm i grubości min.40mm. Wszystkie elementy betonowe prefabrykowane wykonane z betonu min B15 o podwyższonej mrozoodporności. Płyty cokołowe dodatkowo zbrojone Montaż elementów ogrodzenia Montaż wszystkich nowych elementów ogrodzenia według wskazań wybranego producenta Furtka otwierane jednoskrzydłowe Furtka zlokalizowane w linii ogrodzenia jako furtka jednoskrzydłowe, rozwierane o szerokości w świetle 1,0m i wysokości skrzydła 1,73 m - w ilości 1 sztuk. Ramę furtki wykonać z rur stalowych profilowanych o przekroju zamkniętym kwadratowym min 40x40x2 mm. Słupki furtki z rur stalowych profilowanych o przekroju zamkniętym kwadratowym min 60x60 mm Wypełnienie furtek z podziałem na: Wypełnienie furtki z paneli przetłaczanych o oczkach 50mmx200mm gr. drutu min 4 mm Furtki wyposażyć w zamek kluczowy z wkładką i klamkami. Zawiasy furtek wykonać w sposób uniemożliwiający zdjęcie z słupów nośnych oraz w sposób umożliwiający otwarcie skrzydeł pod kątem min 90 stopni. Wszystkie elementy furtki /rama, wypełnienie itp./ ocynkowane Uwaga przed montażem bram i furtek Wykonawca zobowiązany jest uzgodnić z Zamawiającym dokładną ich lokalizację w terenie oraz kierunek otwarcia skrzydeł 5.8. Brama przesuwna samonośna Brama zlokalizowana w linii ogrodzenia wykonana jako przesuwna samonośna o szerokości przejazdu min 4,0m dostosowana do istniejącego zjazdu. Profil nośny bramy np. ceownik półzamknięty min 80x80x4mm, rama bramy z profila zamkniętego min 50x50x3mm, Wypełnienie bramy z z paneli przetłaczanych o oczkach 50mmx200mm gr. drutu min 4 mm Bramę wyposażyć w zamknięcia tj. 1 zamek kluczowy z wkładką i klamkami. Brama wyposażona w portal prowadzący, zespół jezdny, słup najazdowy, rolki prowadzące, zamek hakowy. Brama zabezpieczona przez cynkowanie ogniowe,. Brama przystosowana do napędu mechanicznego który zostanie zamontowany w przyszłośći. Uwaga przekroje profili nośnych bramy Wykonawca zobowiązany jest dobrać w zależności od wykonanego światła przejazdu /do uzgodnienia z Zamawiającym/ celem zapewnienia odpowiedniej sztywności i wytrzymałości bramy.

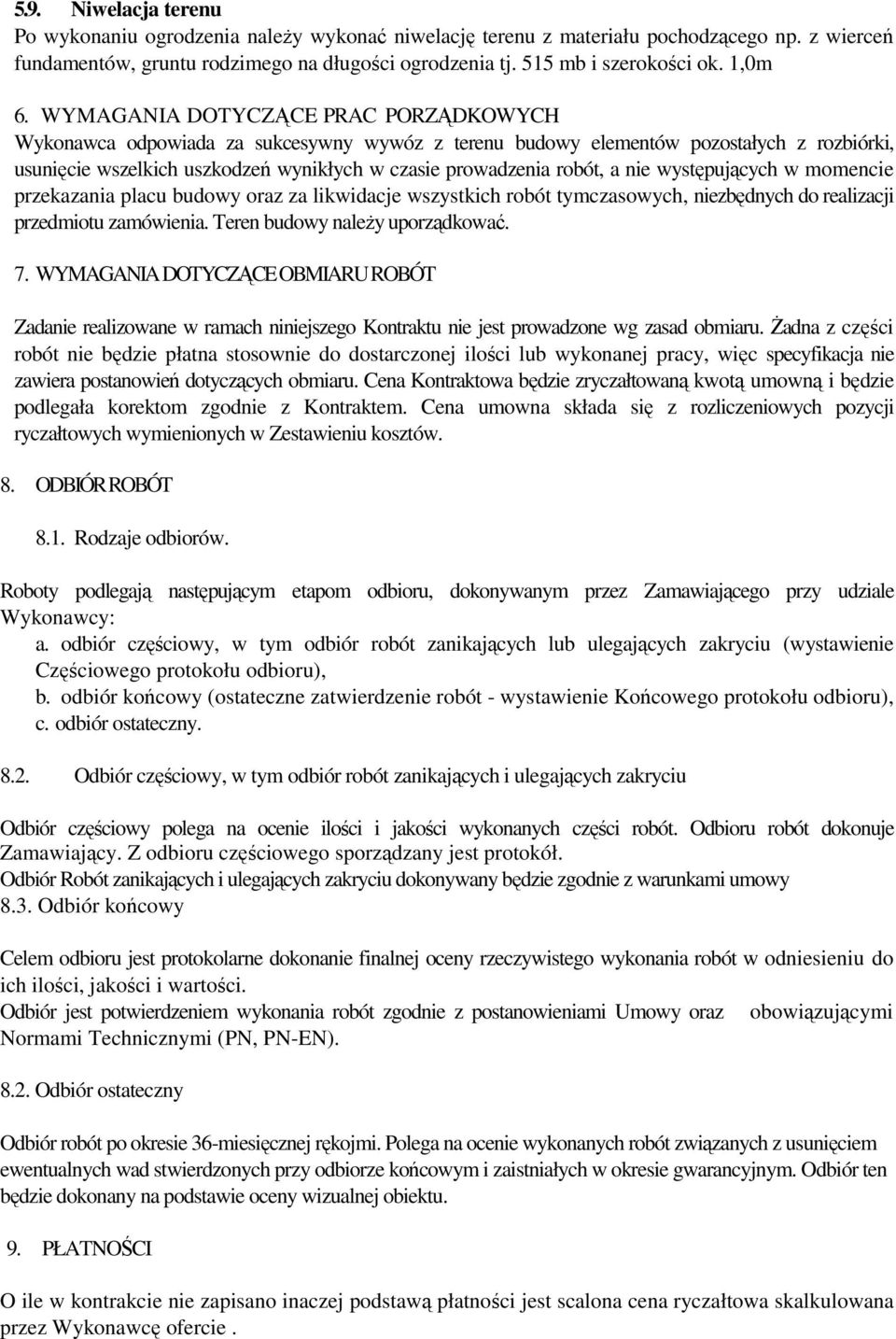

6 5.9. Niwelacja terenu Po wykonaniu ogrodzenia należy wykonać niwelację terenu z materiału pochodzącego np. z wierceń fundamentów, gruntu rodzimego na długości ogrodzenia tj. 515 mb i szerokości ok. 1,0m 6. WYMAGANIA DOTYCZĄCE PRAC PORZĄDKOWYCH Wykonawca odpowiada za sukcesywny wywóz z terenu budowy elementów pozostałych z rozbiórki, usunięcie wszelkich uszkodzeń wynikłych w czasie prowadzenia robót, a nie występujących w momencie przekazania placu budowy oraz za likwidacje wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Teren budowy należy uporządkować. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Zadanie realizowane w ramach niniejszego Kontraktu nie jest prowadzone wg zasad obmiaru. Żadna z części robót nie będzie płatna stosownie do dostarczonej ilości lub wykonanej pracy, więc specyfikacja nie zawiera postanowień dotyczących obmiaru. Cena Kontraktowa będzie zryczałtowaną kwotą umowną i będzie podlegała korektom zgodnie z Kontraktem. Cena umowna składa się z rozliczeniowych pozycji ryczałtowych wymienionych w Zestawieniu kosztów. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów. Roboty podlegają następującym etapom odbioru, dokonywanym przez Zamawiającego przy udziale Wykonawcy: a. odbiór częściowy, w tym odbiór robót zanikających lub ulegających zakryciu (wystawienie Częściowego protokołu odbioru), b. odbiór końcowy (ostateczne zatwierdzenie robót - wystawienie Końcowego protokołu odbioru), c. odbiór ostateczny Odbiór częściowy, w tym odbiór robót zanikających i ulegających zakryciu Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru robót dokonuje Zamawiający. Z odbioru częściowego sporządzany jest protokół. Odbiór Robót zanikających i ulegających zakryciu dokonywany będzie zgodnie z warunkami umowy 8.3. Odbiór końcowy Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, PN-EN) Odbiór ostateczny Odbiór robót po okresie 36-miesięcznej rękojmi. Polega na ocenie wykonanych robót związanych z usunięciem ewentualnych wad stwierdzonych przy odbiorze końcowym i zaistniałych w okresie gwarancyjnym. Odbiór ten będzie dokonany na podstawie oceny wizualnej obiektu. 9. PŁATNOŚCI O ile w kontrakcie nie zapisano inaczej podstawą płatności jest scalona cena ryczałtowa skalkulowana przez Wykonawcę ofercie.

7 10. DOKUMENTY ODNIESIENIA Dokumentacja odniesienia jest: 1. umowa zawarta pomiędzy Wykonawcą a Zamawiającym 2. normy 3. aprobaty techniczne 4. inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji 5. instrukcje montażu wybranych producentów 6. załączona mapa zasadnicza z zaznaczoną granicą działki wzdłuż której wykonać należy ogrodzenie. Warunki techniczne wykonania i odbioru robót oraz inne aktualne normy związane. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. 11. ZAŁACZNIK do STWiORB Załącznikami do STWiORB są: 1. Mapa sytuacyjna z lokalizacją planowanego ogrodzenia 2. Niwelacja terenu w miejscach posadowienia słupków ogrodzeniowych
