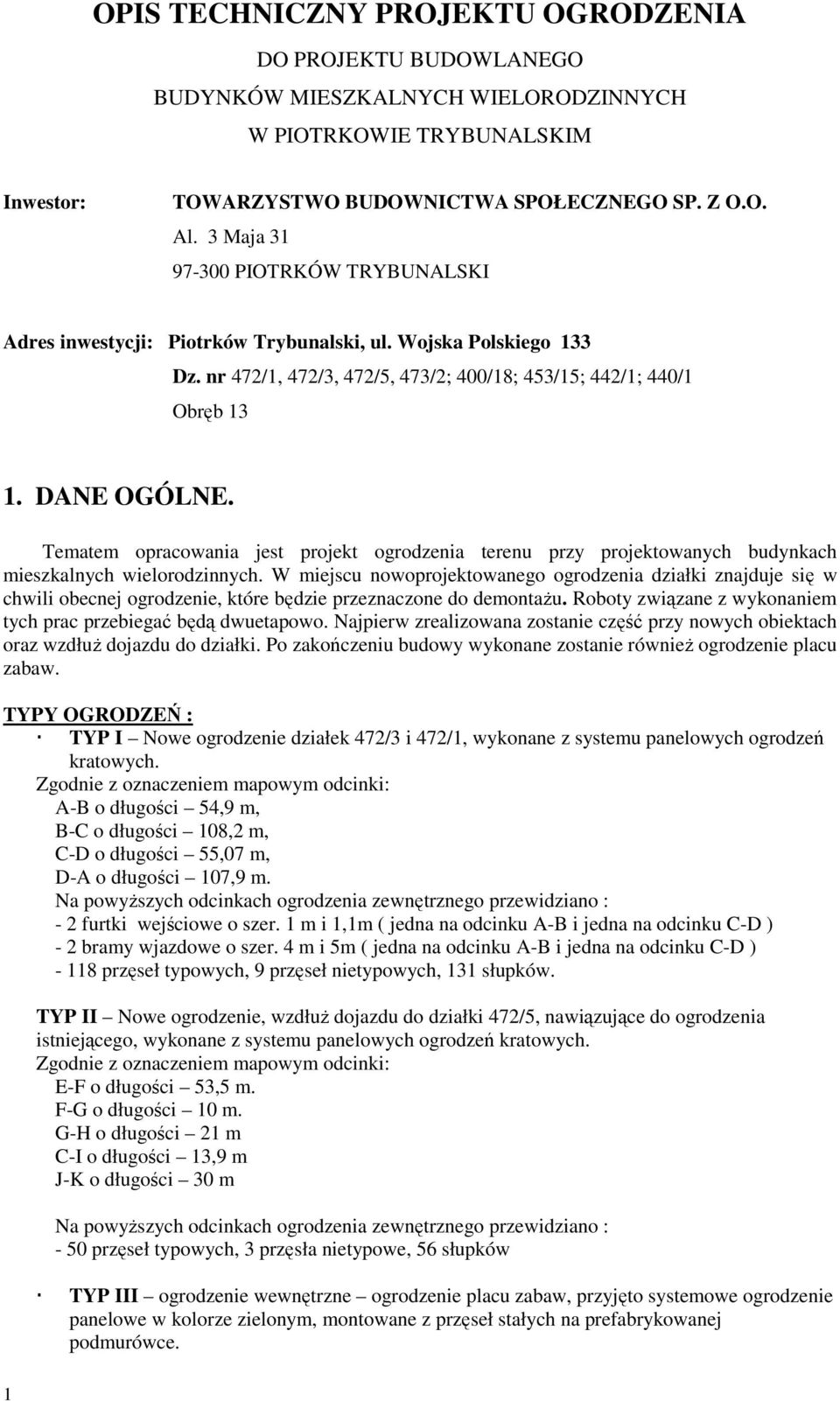

1 OPIS TECHNICZNY PROJEKTU OGRODZENIA DO PROJEKTU BUDOWLANEGO BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH W PIOTRKOWIE TRYBUNALSKIM Inwestor: TOWARZYSTWO BUDOWNICTWA SPOŁECZNEGO SP. Z O.O. Al. 3 Maja PIOTRKÓW TRYBUNALSKI Adres inwestycji: Piotrków Trybunalski, ul. Wojska Polskiego 133 Dz. nr 472/1, 472/3, 472/5, 473/2; 400/18; 453/15; 442/1; 440/1 Obręb DANE OGÓLNE. Tematem opracowania jest projekt ogrodzenia terenu przy projektowanych budynkach mieszkalnych wielorodzinnych. W miejscu nowoprojektowanego ogrodzenia działki znajduje się w chwili obecnej ogrodzenie, które będzie przeznaczone do demontaŝu. Roboty związane z wykonaniem tych prac przebiegać będą dwuetapowo. Najpierw zrealizowana zostanie część przy nowych obiektach oraz wzdłuŝ dojazdu do działki. Po zakończeniu budowy wykonane zostanie równieŝ ogrodzenie placu zabaw. TYPY OGRODZEŃ : TYP I Nowe ogrodzenie działek 472/3 i 472/1, wykonane z systemu panelowych ogrodzeń kratowych. Zgodnie z oznaczeniem mapowym odcinki: A-B o długości 54,9 m, B-C o długości 108,2 m, C-D o długości 55,07 m, D-A o długości 107,9 m. Na powyŝszych odcinkach ogrodzenia zewnętrznego przewidziano : - 2 furtki wejściowe o szer. 1 m i 1,1m ( jedna na odcinku A-B i jedna na odcinku C-D ) - 2 bramy wjazdowe o szer. 4 m i 5m ( jedna na odcinku A-B i jedna na odcinku C-D ) przęseł typowych, 9 przęseł nietypowych, 131 słupków. TYP II Nowe ogrodzenie, wzdłuŝ dojazdu do działki 472/5, nawiązujące do ogrodzenia istniejącego, wykonane z systemu panelowych ogrodzeń kratowych. Zgodnie z oznaczeniem mapowym odcinki: E-F o długości 53,5 m. F-G o długości 10 m. G-H o długości 21 m C-I o długości 13,9 m J-K o długości 30 m Na powyŝszych odcinkach ogrodzenia zewnętrznego przewidziano : - 50 przęseł typowych, 3 przęsła nietypowe, 56 słupków TYP III ogrodzenie wewnętrzne ogrodzenie placu zabaw, przyjęto systemowe ogrodzenie panelowe w kolorze zielonym, montowane z przęseł stałych na prefabrykowanej podmurówce. 1

2 Zgodnie z oznaczeniem mapowym odcinki: L-O o długości 9,0 m, M-N o długości 9,0 m, N-O o długości 6,0 m, Na powyŝszych odcinkach ogrodzenia zewnętrznego przewidziano : - 1 furtka wejściowa o szer. 1 m (na odcinku K-L) - 11 przęseł, 13 słupków Odcinki projektowanego ogrodzenia zostały pokazane na dołączonych rysunkach. 2. DANE DOTYCZĄCE OGRODZENIA 2.1 Ogrodzenie Typ I oraz Typ II Zaproponowano zastosowanie systemu panelowych ogrodzeń kratowych na słupkach metalowych. Proponowane panele mają wymiary: 1730mm- wysokość oraz 2500mm- szerokość. Wymiary oczek duŝych w panelu to 50x200 mm, a małych 50x50 mm. Panel wykonany będzie z drutu o średnicy 5mm w kolorze srebrnym zbliŝonym do RAL 7001 zabezpieczonego antykorozyjnie (ocynkowanie + powleczenie poliestrowe). Słupki ogrodzeniowe rozmieszcza się w rozstawie osiowym 2512 mm. Mają przekrój 65 x 42 mm i posiadają otwory ułatwiające montaŝ. Zaproponowano słupki ogrodzeniowe w kolorze zielonym zbliŝonym do RAL 6005 zabezpieczone antykorozyjnie (ocynkowanie + powleczenie poliestrowe). Proponowany panel kratowy 2

3 Sposób montaŝu panelu do słupków Przed rozpoczęciem montaŝu nowego ogrodzenia naleŝy wykonać rozbiórkę starego ogrodzenia znajdującego się na działce. KaŜdy słupek przęsłowy powinien być zakotwiony w wykonywanym na miejscu fundamencie na głębokość min. 60 cm. Fundamenty betonowe wykonać z betonu klasy B-20 na głębokość przemarzania min. 100 cm i szerokości 40 cm. Na fundamentach osadzone zostaną prefabrykowane elementy podmurówki. W dalszej kolejności nad podmurówką do słupków stalowych montowane zostaną poszczególne panele ogrodzenia. 3

4 Łączniki : łącznik deski ogrodzenia prosty wys. 0,2m ; 0,3m i 0,4m, łącznik deski ogrodzenia końcowy, łącznik deski ogrodzenia naroŝny, betonowa deska pełna cegła wys. 0,2m. Zabudowanie podmurówki rozpoczynamy po zakończeniu montaŝu ogrodzenia. Jako pierwszy montujemy element prefabrykowanych naroŝy, względnie słupek bramowy lub kończący ogrodzenie. Łączniki osadzamy na zaprawie ustalając poŝądaną wysokość łącznika od dolnej krawędzi ogrodzenia od 1 do 5 cm. Po osadzeniu i wytyczeniu wysokości pierwszego łącznika, zakładamy deskę betonową, stabilizując ją łącznikiem, który takŝe osadzamy na zaprawie klejowej mrozoodopornej. Następnie w sposób analogiczny uzupełniamy całe ogrodzenie deskami. Deski betonowe ustawiamy na podsypce piaskowej zagęszczonej do id 0,3. Po zakończeniu montaŝu elementów betonowych, spoiny wypełniamy klejem lub zaprawą cementową, bądź dla uzyskania lepszych właściwości dylatacyjnych i uniknięcia pęknięć pozostawiamy wolną przestrzeń. NaleŜy bezwzględnie przestrzegać zalecenia, iŝ załadunek i rozładunek desek betonowych powinien być wykonywany wyłącznie w pozycji pionowej. Nie dopuszcza się przenoszenia desek betonowych w poziomie. Niewłaściwa pozycja przenoszenia moŝe spowodować (ze względu na niekorzystne siły działające na te elementy) wygięcie się desek, co w konsekwencji moŝe spowodować pęknięcia na powierzchni betonu, a nawet trwałe uszkodzenia elementu. Deski betonowe w razie potrzeby moŝna skracać na dowolny wymiar, docinając piłą diamentową lub zwykłą tarczą do betonu. 4

5 2.2 Ogrodzenie wewnętrzne placu zabaw typ III Zaproponowano projekt ogrodzenia wykonanego z paneli ogrodzeniowych o okrągłych profilach pionowych, wspawanych w poziome kształtowniki o przekroju C, ocynkowanych ogniowo, zabezpieczonych powłoką poliestrową, malowanych proszkowo w kolorze zielonym, zbliŝonym do RAL 6005 mat. Gabaryty przęsła typowego: 2520 x 1200 mm elementy wypełnienia pionowe (co 110 mm) : 25x25x1,5mm kształtowniki poziome o przekroju C, profil zamknięty 60x40x3mm słupki 60x60x3mm wyposaŝone w kapturki, o wys. 2,00 m KaŜdy słupek przęsłowy powinien być zakotwiony w wykonywanym na miejscu fundamencie na głębokość min. 60 cm. Fundamenty betonowe wykonać z betonu klasy B-20 na głębokość przemarzania min. 100 cm. Typowy osiowy rozstaw słupków wynosi 258 cm. Na fundamentach osadzone zostaną prefabrykowane elementy podmurówki betonowej. Typowy wymiar deski betonowej wynosi 239 cm. W dalszej kolejności nad podmurówką do słupków stalowych montowane zostaną poszczególne panele przęsłowe. 5

6 W skład podmurówki wchodzą : łącznik deski ogrodzenia prosty wys. 0,2m ; 0,3m i 0,4m, łącznik deski ogrodzenia końcowy, łącznik deski ogrodzenia naroŝny, betonowa deska pełna cegła wys. 0,2m. Zabudowanie podmurówki rozpoczynamy po zakończeniu montaŝu ogrodzenia. Jako pierwszy montujemy element prefabrykowanych naroŝy, względnie słupek bramowy lub kończący ogrodzenie. Łączniki osadzamy na zaprawie ustalając poŝądaną wysokość łącznika od dolnej krawędzi ogrodzenia od 1 do 5 cm. Po osadzeniu i wytyczeniu wysokości pierwszego łącznika, zakładamy deskę betonową, stabilizując ją łącznikiem, który takŝe osadzamy na zaprawie klejowej mrozoodpornej. Następnie w sposób analogiczny uzupełniamy całe ogrodzenie deskami. Deski betonowe ustawiamy na podsypce piaskowej zagęszczonej do id 0,3. Po zakończeniu montaŝu elementów betonowych, spoiny wypełniamy klejem lub zaprawą cementową, bądź dla uzyskania lepszych właściwości dylatacyjnych i uniknięcia pęknięć pozostawiamy wolną przestrzeń. Deski betonowe w razie potrzeby moŝna skracać na dowolny wymiar, docinając piłą diamentową lub zwykłą tarczą do betonu. 6

7 3. DANE DOTYCZĄCE BRAM I FURTEK W projekcie zaproponowano bramy wjazdowe rozwieralne, dwuskrzydłowe, z napędem elektrycznym. Furtki wykonane w konstrukcji zamkniętej z wypełnieniem z paneli kratowych montowane będą na słupkach wykonanych z kształtowników stalowych. Furtki jak i słupki zaprojektowano w kolorze srebrnym zbliŝonym do (RAL 7001) zabezpieczone antykorozyjnie (ocynkowanie + powleczenie poliestrowe). Słupki bramy zaprojektowano jako stalowe o przekroju kwadratowym z wypełnieniem betonowym. Wymiary słupków wynoszą 100x100x4mm. Powinny zostać zakotwione w wykonywanym na miejscu fundamencie na głębokość min. 60 cm. Fundamenty betonowe wykonać z betonu klasy B-20 na głębokość przemarzania min. 100 cm i szerokości 40 cm. W ogrodzeniu placu zabaw (typ 3) zaproponowano furtki, cynkowane ogniowo, zabezpieczone powłoką poliestrową, malowane proszkowo, w kolorze zielonym, zbliŝonym do RAL 6005 mat. Ramy o przekroju kwadratowym są wypełnione panelami o okrągłych profilach pionowych wspawanych w poziomie. 7

8 4. RZĘDNE TERENU Z uwagi na zróŝnicowanie poziomów terenu dla projektowanego ogrodzenia, przed rozpoczęciem prac projektowych naleŝy wykonać pomiary niwelatorem. Projektowane rzędne terenu: NaroŜnik A 206,90m n.p.m. NaroŜnik B 206,30m n.p.m. NaroŜnik C 207,00m n.p.m. NaroŜnik D 207,30m n.p.m. Na odcinku AB - róŝnica poziomu terenu wynosi ok. 60 cm na długości 55 m, ze spadkiem w kierunku wschodniej granicy działki. Spadek ten naleŝy zniwelować stosując uskoki w posadowieniu, 3 projektowanych przęsłach ogrodzenia. Na odcinku BC - róŝnica poziomu terenu wynosi ok. 70 cm na długości ok. 108 m, ze spadkiem w kierunku północnej granicy działki. Spadek ten naleŝy zniwelować stosując uskoki w posadowieniu, 4 projektowanych przęsłach ogrodzenia. Na odcinku CD - róŝnica poziomu terenu wynosi ok. 30 cm na długości 55 m, ze spadkiem w kierunku wschodniej granicy działki. Spadek ten naleŝy zniwelować stosując uskoki w posadowieniu, 2 projektowanych przęsłach ogrodzenia. Na odcinku DA - róŝnica poziomu terenu wynosi ok. 40 cm na długości ok. 108 m, ze spadkiem w kierunku północnej granicy działki. Spadek ten naleŝy zniwelować stosując uskoki w posadowieniu, 2 projektowanych przęsłach ogrodzenia. Nie przewiduje się konieczności wykonania uskoków w pozostałych odcinkach ogrodzenia. 5. UWAGI KOŃCOWE Do budowy naleŝy stosować wyłącznie materiały i urządzenia posiadające wymagane prawem atesty lub aprobaty techniczne, dopuszczające do stosowania w budownictwie. Dopuszcza się stosowanie materiałów innych niŝ przedstawione w dokumentacji, pod warunkiem iŝ nie będą się charakteryzowały gorszymi parametrami technicznymi. Prace prowadzić zgodnie z zasadami sztuki budowlanej i warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. W razie wątpliwości, co do prowadzenia robót korzystać z pomocy technicznej doradcy stosowanego systemu produktów. Wszelkie prace w kolizji z mediami pokazanymi na mapie naleŝy prowadzić pod nadzorem dysponenta danej sieci. W/w projekt jest objęty ochroną autorską, a co za tym idzie wszelkie nieprzewidziane w opracowaniu przypadki będą rozwiązywane w ramach nadzoru autorskiego. Sprawdził Projektował 8
