CZĘŚĆ OPISOWA TECHNICZNA

Transkrypt

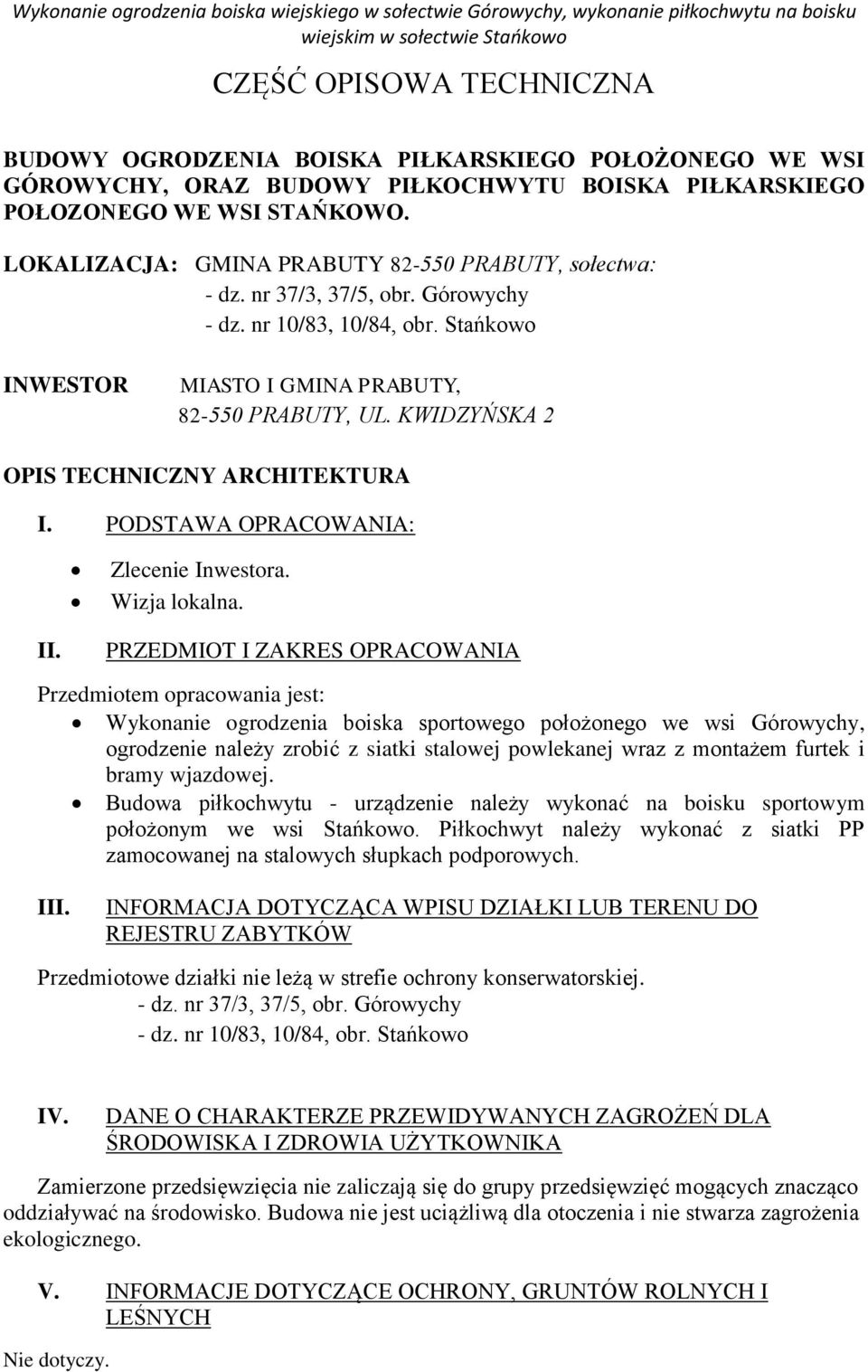

1 CZĘŚĆ OPISOWA TECHNICZNA BUDOWY OGRODZENIA BOISKA PIŁKARSKIEGO POŁOŻONEGO WE WSI GÓROWYCHY, ORAZ BUDOWY PIŁKOCHWYTU BOISKA PIŁKARSKIEGO POŁOZONEGO WE WSI STAŃKOWO. LOKALIZACJA: GMINA PRABUTY PRABUTY, sołectwa: - dz. nr 37/3, 37/5, obr. Górowychy - dz. nr 10/83, 10/84, obr. Stańkowo INWESTOR MIASTO I GMINA PRABUTY, PRABUTY, UL. KWIDZYŃSKA 2 OPIS TECHNICZNY ARCHITEKTURA I. PODSTAWA OPRACOWANIA: Zlecenie Inwestora. Wizja lokalna. II. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest: Wykonanie ogrodzenia boiska sportowego położonego we wsi Górowychy, ogrodzenie należy zrobić z siatki stalowej powlekanej wraz z montażem furtek i bramy wjazdowej. Budowa piłkochwytu - urządzenie należy wykonać na boisku sportowym położonym we wsi Stańkowo. Piłkochwyt należy wykonać z siatki PP zamocowanej na stalowych słupkach podporowych. III. INFORMACJA DOTYCZĄCA WPISU DZIAŁKI LUB TERENU DO REJESTRU ZABYTKÓW Przedmiotowe działki nie leżą w strefie ochrony konserwatorskiej. - dz. nr 37/3, 37/5, obr. Górowychy - dz. nr 10/83, 10/84, obr. Stańkowo IV. DANE O CHARAKTERZE PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA I ZDROWIA UŻYTKOWNIKA Zamierzone przedsięwzięcia nie zaliczają się do grupy przedsięwzięć mogących znacząco oddziaływać na środowisko. Budowa nie jest uciążliwą dla otoczenia i nie stwarza zagrożenia ekologicznego. V. INFORMACJE DOTYCZĄCE OCHRONY, GRUNTÓW ROLNYCH I LEŚNYCH Nie dotyczy.

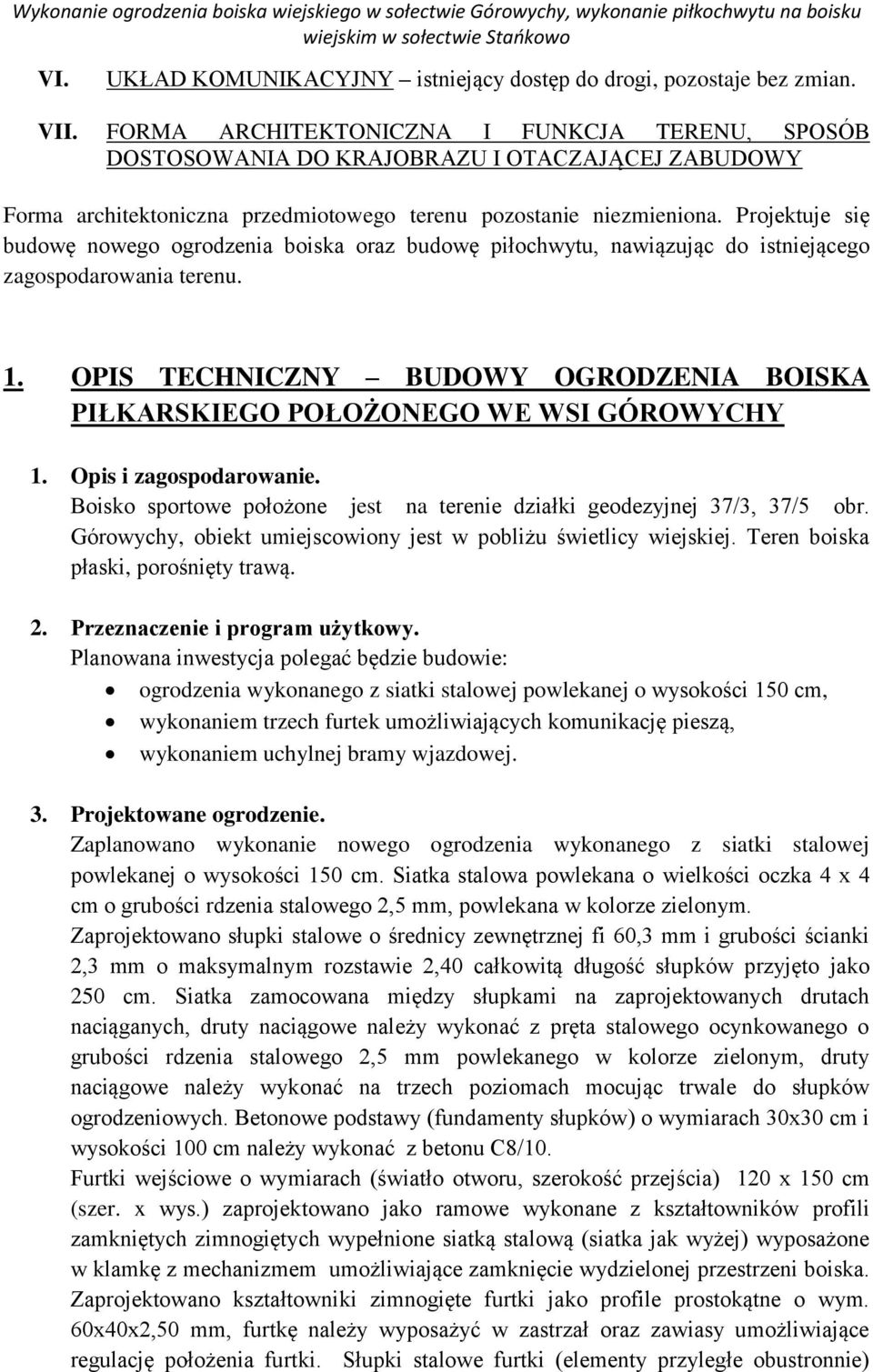

2 VI. UKŁAD KOMUNIKACYJNY istniejący dostęp do drogi, pozostaje bez zmian. VII. FORMA ARCHITEKTONICZNA I FUNKCJA TERENU, SPOSÓB DOSTOSOWANIA DO KRAJOBRAZU I OTACZAJĄCEJ ZABUDOWY Forma architektoniczna przedmiotowego terenu pozostanie niezmieniona. Projektuje się budowę nowego ogrodzenia boiska oraz budowę piłochwytu, nawiązując do istniejącego zagospodarowania terenu. 1. OPIS TECHNICZNY BUDOWY OGRODZENIA BOISKA PIŁKARSKIEGO POŁOŻONEGO WE WSI GÓROWYCHY 1. Opis i zagospodarowanie. Boisko sportowe położone jest na terenie działki geodezyjnej 37/3, 37/5 obr. Górowychy, obiekt umiejscowiony jest w pobliżu świetlicy wiejskiej. Teren boiska płaski, porośnięty trawą. 2. Przeznaczenie i program użytkowy. Planowana inwestycja polegać będzie budowie: ogrodzenia wykonanego z siatki stalowej powlekanej o wysokości 150 cm, wykonaniem trzech furtek umożliwiających komunikację pieszą, wykonaniem uchylnej bramy wjazdowej. 3. Projektowane ogrodzenie. Zaplanowano wykonanie nowego ogrodzenia wykonanego z siatki stalowej powlekanej o wysokości 150 cm. Siatka stalowa powlekana o wielkości oczka 4 x 4 cm o grubości rdzenia stalowego 2,5 mm, powlekana w kolorze zielonym. Zaprojektowano słupki stalowe o średnicy zewnętrznej fi 60,3 mm i grubości ścianki 2,3 mm o maksymalnym rozstawie 2,40 całkowitą długość słupków przyjęto jako 250 cm. Siatka zamocowana między słupkami na zaprojektowanych drutach naciąganych, druty naciągowe należy wykonać z pręta stalowego ocynkowanego o grubości rdzenia stalowego 2,5 mm powlekanego w kolorze zielonym, druty naciągowe należy wykonać na trzech poziomach mocując trwale do słupków ogrodzeniowych. Betonowe podstawy (fundamenty słupków) o wymiarach 30x30 cm i wysokości 100 cm należy wykonać z betonu C8/10. Furtki wejściowe o wymiarach (światło otworu, szerokość przejścia) 120 x 150 cm (szer. x wys.) zaprojektowano jako ramowe wykonane z kształtowników profili zamkniętych zimnogiętych wypełnione siatką stalową (siatka jak wyżej) wyposażone w klamkę z mechanizmem umożliwiające zamknięcie wydzielonej przestrzeni boiska. Zaprojektowano kształtowniki zimnogięte furtki jako profile prostokątne o wym. 60x40x2,50 mm, furtkę należy wyposażyć w zastrzał oraz zawiasy umożliwiające regulację położenia furtki. Słupki stalowe furtki (elementy przyległe obustronnie)

3 zaprojektowano z kształtowników zimnogiętych kwadratowych o wym. 80x80x2,50 mm oraz całkowitej długości 2,5 m. Bramę wjazdową o wymiarach 450 x 150 cm (szer. x wys.) zaprojektowano jako uchylną wykonaną z dwóch uchylnych ram. Ramy wykonane z kształtowników profili zamkniętych zimnogiętych wypełnionych siatką stalową (siatka jak wyżej) urządzenie wyposażone w mechanizm umożliwiający zamknięcie wydzielonej przestrzeni boiska. Zaprojektowano kształtowniki zimnogięte bramy jako profile prostokątne o wym. 80x60x2,50 mm, ramy stalowe bramy należy wyposażyć w zastrzał oraz zawiasy umożliwiające regulację położenia skrzydeł bramy. Słupki stalowe bramy (elementy przyległe obustronnie) zaprojektowano z kształtowników zimnogiętych kwadratowych o wym. 100x100x2,50 mm oraz całkowitej długości 2,5 m. Elementy stalowe ogrodzenia furtki oraz bramę oczyścić do 2-go stopnia czystości następnie pomalować :1 x farbą chlorokauczukową podkładową a następnie 2 x farb nawierzchniową chlorokauczukową w kolorze zielonym. Wysokość ogrodzenia standardowo wynosi 150 cm. Przy planowanym rozwiązaniu ogrodzenia uwzględnić elementy podporowe przy skrajnych słupkach ogrodzenia, napinacze, obejmy, zaślepki, kapturki, przelotki itd. Ostro zakończone elementy siatki (końcówki drutu) należy pozaginać aby nie narażać na uszkodzenia ciała dzieci lub zwierzęta usiłujące pokonać ogrodzenie. Lokalizacja furtek i ogrodzenia na etapie realizacji może ulec przesunięciu wg uwag Inwestora. 4. Dane liczbowe. - długość ogrodzenia, siatki stalowej 180,0 mb + furtka szer. 1,20 m sztuk 3 + brama wjazdowa 450 x 150 cm (szer. x wys.) sztuk 1 5. Dokumentacja fotograficzna.

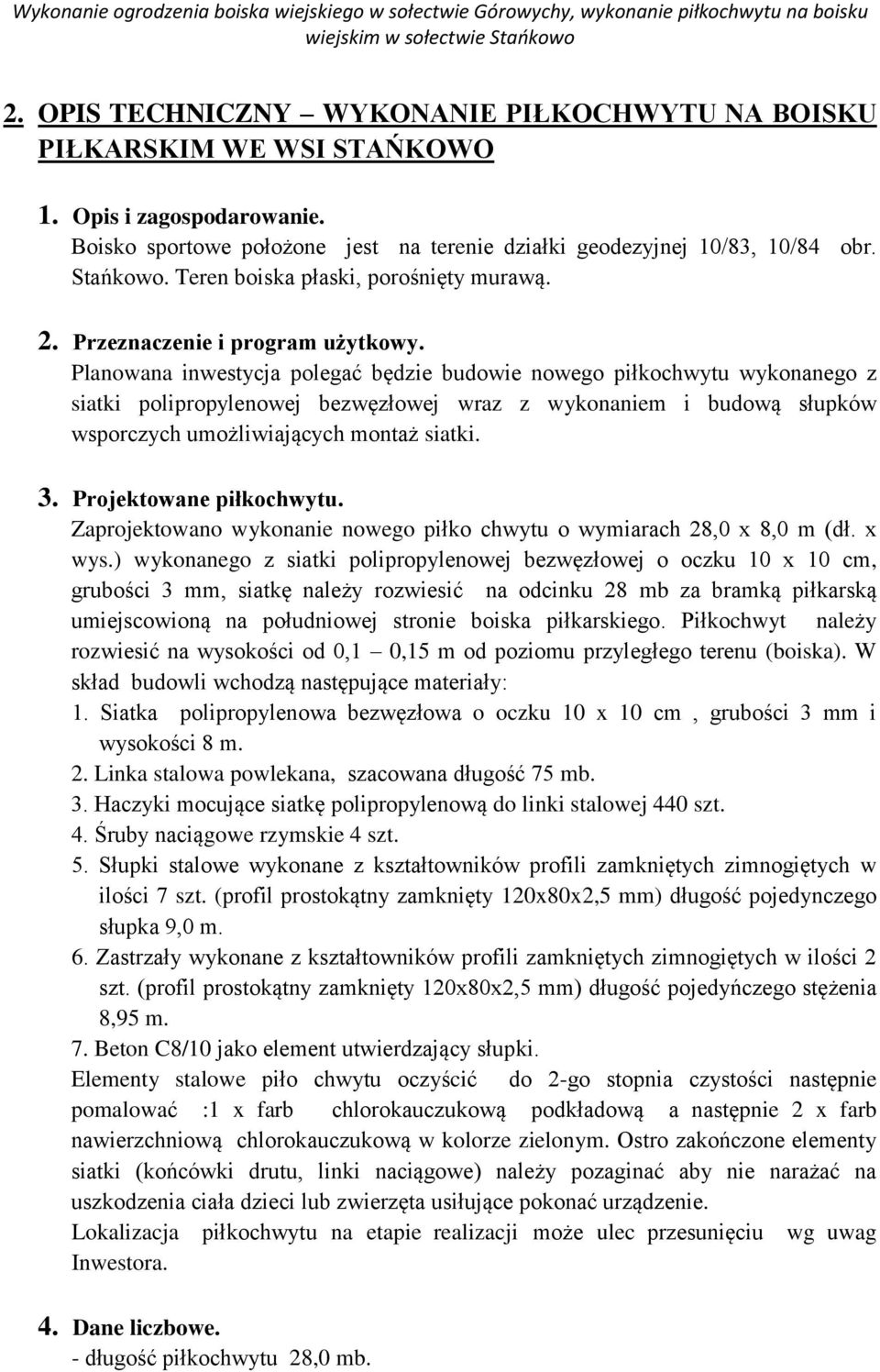

4 2. OPIS TECHNICZNY WYKONANIE PIŁKOCHWYTU NA BOISKU PIŁKARSKIM WE WSI STAŃKOWO 1. Opis i zagospodarowanie. Boisko sportowe położone jest na terenie działki geodezyjnej 10/83, 10/84 obr. Stańkowo. Teren boiska płaski, porośnięty murawą. 2. Przeznaczenie i program użytkowy. Planowana inwestycja polegać będzie budowie nowego piłkochwytu wykonanego z siatki polipropylenowej bezwęzłowej wraz z wykonaniem i budową słupków wsporczych umożliwiających montaż siatki. 3. Projektowane piłkochwytu. Zaprojektowano wykonanie nowego piłko chwytu o wymiarach 28,0 x 8,0 m (dł. x wys.) wykonanego z siatki polipropylenowej bezwęzłowej o oczku 10 x 10 cm, grubości 3 mm, siatkę należy rozwiesić na odcinku 28 mb za bramką piłkarską umiejscowioną na południowej stronie boiska piłkarskiego. Piłkochwyt należy rozwiesić na wysokości od 0,1 0,15 m od poziomu przyległego terenu (boiska). W skład budowli wchodzą następujące materiały: 1. Siatka polipropylenowa bezwęzłowa o oczku 10 x 10 cm, grubości 3 mm i wysokości 8 m. 2. Linka stalowa powlekana, szacowana długość 75 mb. 3. Haczyki mocujące siatkę polipropylenową do linki stalowej 440 szt. 4. Śruby naciągowe rzymskie 4 szt. 5. Słupki stalowe wykonane z kształtowników profili zamkniętych zimnogiętych w ilości 7 szt. (profil prostokątny zamknięty 120x80x2,5 mm) długość pojedynczego słupka 9,0 m. 6. Zastrzały wykonane z kształtowników profili zamkniętych zimnogiętych w ilości 2 szt. (profil prostokątny zamknięty 120x80x2,5 mm) długość pojedyńczego stężenia 8,95 m. 7. Beton C8/10 jako element utwierdzający słupki. Elementy stalowe piło chwytu oczyścić do 2-go stopnia czystości następnie pomalować :1 x farb chlorokauczukową podkładową a następnie 2 x farb nawierzchniową chlorokauczukową w kolorze zielonym. Ostro zakończone elementy siatki (końcówki drutu, linki naciągowe) należy pozaginać aby nie narażać na uszkodzenia ciała dzieci lub zwierzęta usiłujące pokonać urządzenie. Lokalizacja piłkochwytu na etapie realizacji może ulec przesunięciu wg uwag Inwestora. 4. Dane liczbowe. - długość piłkochwytu 28,0 mb.

5 5. Dokumentacja fotograficzna.

6

7 Zaplanowano użycie następujących elementów przy budowie ogrodzenia, piłkochwytu: napinacze, obejmy, zaślepki, kapturki, przelotki itd.
