Instrukcja montażu systemu Sparta 60 1. Instrukcja montażu furtki i bramy dwuskrzydłowej systemu Sparta 60 strona 3 2.

1 Instrukcja montażu systemu Sparta Instrukcja montażu furtki i bramy dwuskrzydłowej systemu Sparta 60 strona 3 2. Instrukcja montażu bramy przesuwnej systemu Sparta 60 strona Instrukcja montażu przęsła systemu Sparta 60 strona 14

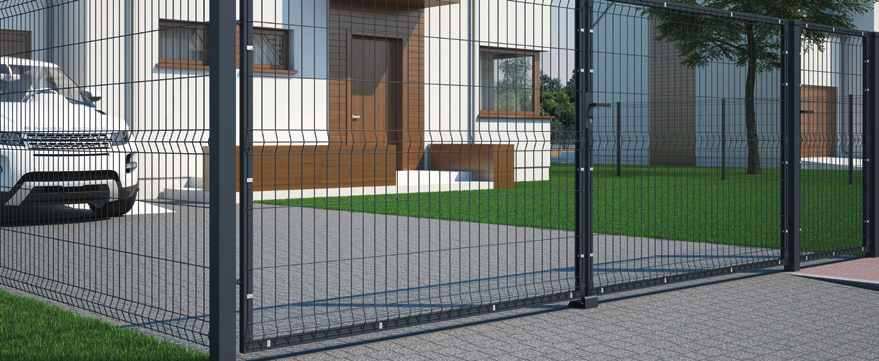

2 Sparta to trwały system oparty na siatce zgrzewalnej profilowanej i ocynkowanej ogniowo. Można go użyć do ogrodzenia obiektów przemysłowych, usługowych, sportowych oraz osiedli mieszkaniowych. Dostępne elementy systemu: brama 4 m wielkość oczka: 60/200mm 3,8mm, 4000 x 1530 mm ocynk ocynk+ral 7016 furtka prawa/lewa wielkość oczka: 60/200mm 3,8mm, 1000 x 1530 mm ocynk, ocynk+ral 7016 panel wielkość oczka: 60/200mm, 3,8mm 2500 x 1230 mm 2500 x 1530 mm 2500 x 1730 mm ocynk, ocynk+ral 7016 słupek 60 x 40 x 2000 mm ocynk ocynk+ral 7016 słupek 60 x 40 x 2400 mm ocynk ocynk+ral 7016 słupek sparta x 70 x 2150 mm ocynk+ral 7016 Akcesoria: obejma końcowa obejma narożna obejma pośrednia łącznik ze śrubą naciąg hakowy spinki do paneli klamka szyld ocynkowany blokada do bramy uniwersalna System jest dostępny w kolorach: ocynk ocynk + RAL

3 Instrukcja montażu furtki i bramy dwuskrzydłowej systemu Sparta 60 3

4 Niezbędne narzędzia Spis elementów 1 KOMPLET 1x B h=1530 mm 1x C h=1530 mm 1 KOMPLET 3 KOMPLETY E 1x A 1000x1530 mm 3x D 70x70x2150 mm 4

5 1 Wyznaczenie położenia furtki i bramy w terenie 2 Wykonanie wykopów pod fundamenty MIEJSCE NA FURTKĘ I BRAMĘ wyznaczone przez użytkownika PRZEKRÓJ WYKOPU POD FUNDAMENTY H+100 H H - granica zamarzania gleby WIDOK Z GÓRY WYKOPU POD FUNDAMENTY MIEJSCE NA SŁUPEK 5

6 3 Wykonanie zbrojenia 4x Pręt Ø12 Pręt Ø6 L= Umieszczenie zbrojenia w wykopach PRZEKRÓJ UMIESZCZENIA ZBROJENIA W WYKOPACH POD FUNDAMENTY 6

7 5 Złożenie furtki i bramy ze słupami na płaskiej powierzchni! ZACHOWAĆ LINIOWOŚĆ POŁOŻENIA ELEMENTÓW D E D A B C E 6 Mocowanie bramy i furtki do słupka WIDOK Z GÓRY: słupek brama 5 6 WIDOK Z PRZODU: słupek brama 1. zawias kolanowy M nakrętka N6K-M16 3. podkładka ø16 4. ucho zawiasu 80 x 30 mm 5. śruba S6K-MB podkładka ø8 7. trzpień 8. pierścień Zeigera ø12 7

8 6 Mocowanie bramy i furtki do słupka cd zawias kolanowy M nakrętka N6K-M16 3. podkładka ø16 4. ucho zawiasu 80 x 30 mm 5. śruba S6K-MB podkładka ø8 7. trzpień 8. pierścień Zeigera ø12 8

9 9

10 6 Mocowanie bramy i furtki do słupka cd. 10

7 Mocowanie szyldu zamka 1 2 3 5 4 6 1. słupek testowy 2. część zamkowa 3.

11 7 Mocowanie szyldu zamka słupek testowy 2. część zamkowa 3. blokada szyldu mała 4. BWW 4,2 x 25 DIN7504N 3 szt. 5. zaślepka ø10 czarna 3 szt. 6. zaślepka 30 x 20 2 szt. 11

12 8 Ustawienie ustabilizowanej furtki i bramy ze słupami w wykopach ze zbrojeniami PRZEKRÓJ UMIESZCZENIA SŁUPÓW W WYKOPACH POD FUNDAMENTY 9 Podparcie słupów Belka podporowa 12

13 10 Zabetonowanie wykopu PRZEKRÓJ FUNDAMENTÓW BETON 11 Wbetonowanie blokady bramy BLOKADA BRAMY WYSTĘPUJE W SPRZEDAŻY OSOBNO BETON BETON Szczegółowa instrukcja montażu bramy dwuskrzydłowej dostępna jest na stronie i u sprzedawców. 13

14 14 Instrukcja montażu przęsła systemu Sparta 60

15 Niezbędne narzędzia Opcja: M8 szczypce do spinek panelowych M8 dodatkowe zabezpieczenie do mocowania obejm Spis elementów ILOŚĆ WG POTRZEB ILOŚĆ WG POTRZEB A! 2500 x 1230 mm + 2 ŁĄCZNIKI NA SŁUP 2500 x 1530 mm + 3 ŁĄCZNIKI NA SŁUP 2500 x 1730 mm + 3 ŁĄCZNIKI NA SŁUP B słupek 60x40x2000 mm do paneli: x 1230 mm x 1530 mm słupek 60x40x2400 mm do panelu: x 1230 mm x 1530 mm x 1730 mm I. SPOSÓB ŁĄCZENIA PANELI ZA POMOCĄ OBEJM łącznik ze śrubą (początkowy) obejma pośrednia II. SPOSÓB ŁĄCZENIA PANELI ZA POMOCĄ NACIĄGU HAKOWEGO I SPINEK naciąg hakowy C D G obejma narożna obejma końcowa spinka do paneli E F H ILOŚĆ I RODZAJ WSZYSTKICH ŁĄCZNIKÓW WEDŁUG POTRZEB 15

16 1 Wyznaczenie położenia słupków z przęsłami w terenie MIEJSCE NA PRZĘSŁA I SŁUPKI wyznaczone przez użytkownika 2 Wykonanie wykopów pod fundamenty PRZEKRÓJ WYKOPU POD FUNDAMENTY H+100 H H - granica zamarzania gleby WIDOK Z GÓRY WYKOPU POD FUNDAMENTY MIEJSCE NA SŁUPEK 16

17 3 Umieszczenie zbrojenia w wykopach Wykonanie zbrojenia str. 6, pkt.3 PRZEKRÓJ UMIESZCZENIA ZBROJENIA W WYKOPACH POD FUNDAMENTY 4 Ustawienie słupów w odpowiedniej odległości - wg panela PRZEKRÓJ USTAWIENIA SŁUPÓW B 17

18 5 Zabetonowanie słupów PRZEKRÓJ FUNDAMENTÓW B x 1730 mm BETON BETON BETON I. SPOSÓB ŁĄCZENIA PANELI ZA POMOCĄ OBEJM 6 C Montaż przęsła do słupa - ŁĄCZNIK POCZĄTKOWY I B B II A BRAMA A PANEL III IV V 18

19 7 Montaż przęsła do słupa - OBEJMA ŚRODKOWA D I B A A M8 OPCJONALNIE II 8 Montaż przęsła do słupa - OBEJMA NAROŻNA E A I B A II 19

20 9 Montaż przęsła do słupa - OBEJMA KOŃCOWA F B I A A 10 II II. SPOSÓB ŁĄCZENIA PANELI ZA POMOCĄ NACIĄGU HAKOWEGO I SPINEK Montaż przęsła do słupa - SPINKA DO PANELI, NACIĄG HAKOWY G H G G H H H Oziemkówka 57A, Miastków Kościelny, tel.: , fax: serwis@polargos.pl
