1 GABIONET INSTRUKCJA MONTAŻU

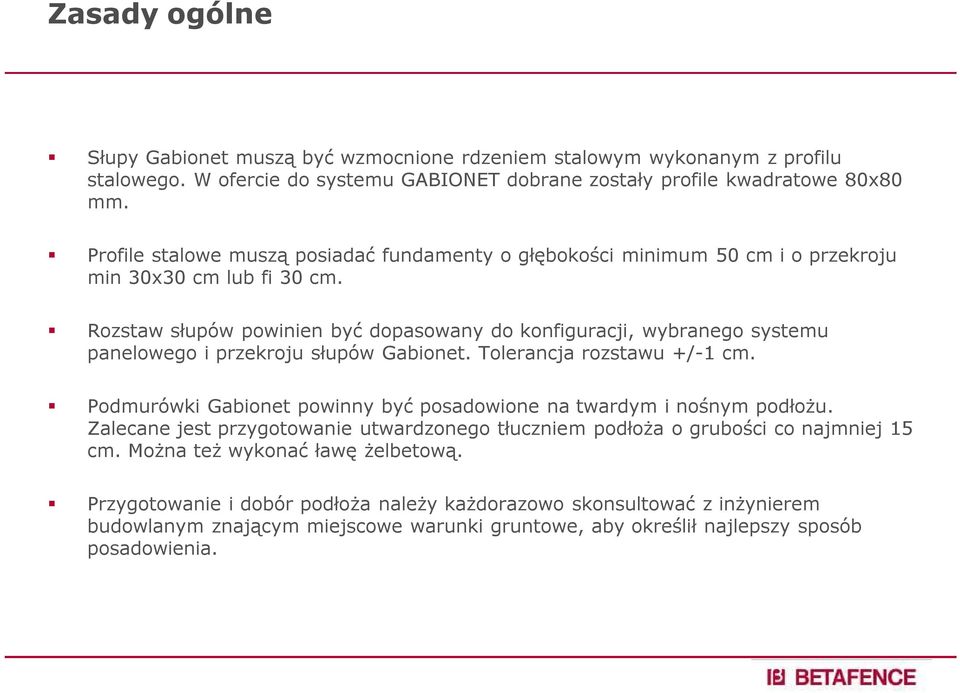

2 Zasady ogólne Słupy Gabionet muszą być wzmocnione rdzeniem stalowym wykonanym z profilu stalowego. W ofercie do systemu GABIONET dobrane zostały profile kwadratowe 80x80 mm. Profile stalowe muszą posiadać fundamenty o głębokości minimum 50 cm i o przekroju min 30x30 cm lub fi 30 cm. Rozstaw słupów powinien być dopasowany do konfiguracji, wybranego systemu panelowego i przekroju słupów Gabionet. Tolerancja rozstawu +/-1 cm. Podmurówki Gabionet powinny być posadowione na twardym i nośnym podłożu. Zalecane jest przygotowanie utwardzonego tłuczniem podłoża o grubości co najmniej 15 cm. Można też wykonać ławę żelbetową. Przygotowanie i dobór podłoża należy każdorazowo skonsultować z inżynierem budowlanym znającym miejscowe warunki gruntowe, aby określił najlepszy sposób posadowienia.

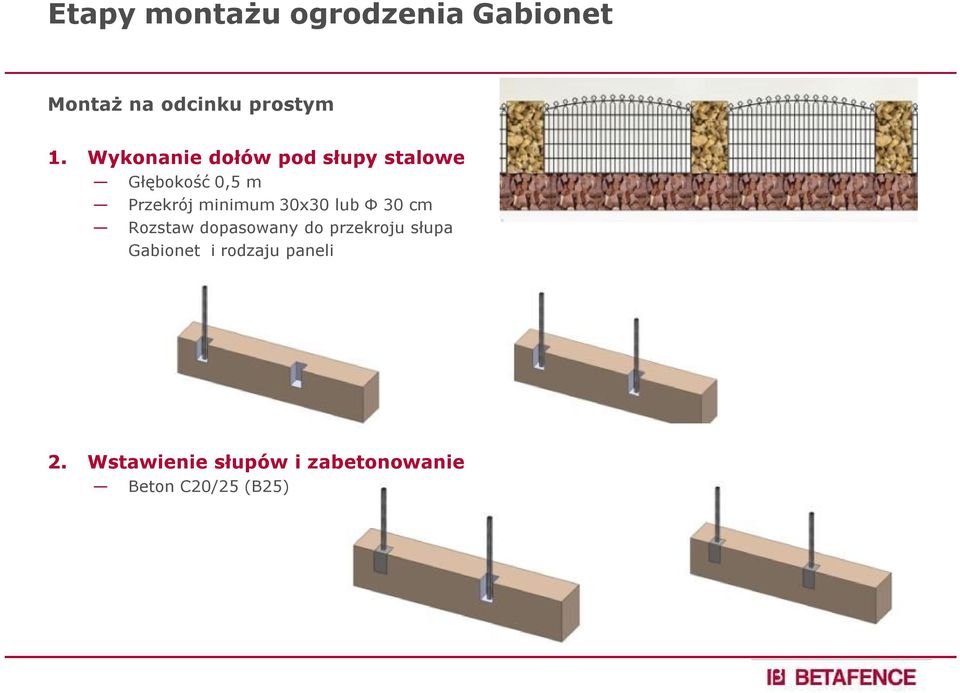

3 Montaż na odcinku prostym 1. Wykonanie dołów pod słupy stalowe Głębokość 0,5 m Przekrój minimum 30x30 lub Φ 30 cm Rozstaw dopasowany do przekroju słupa Gabionet i rodzaju paneli 2. Wstawienie słupów i zabetonowanie Beton C20/25 (B25)

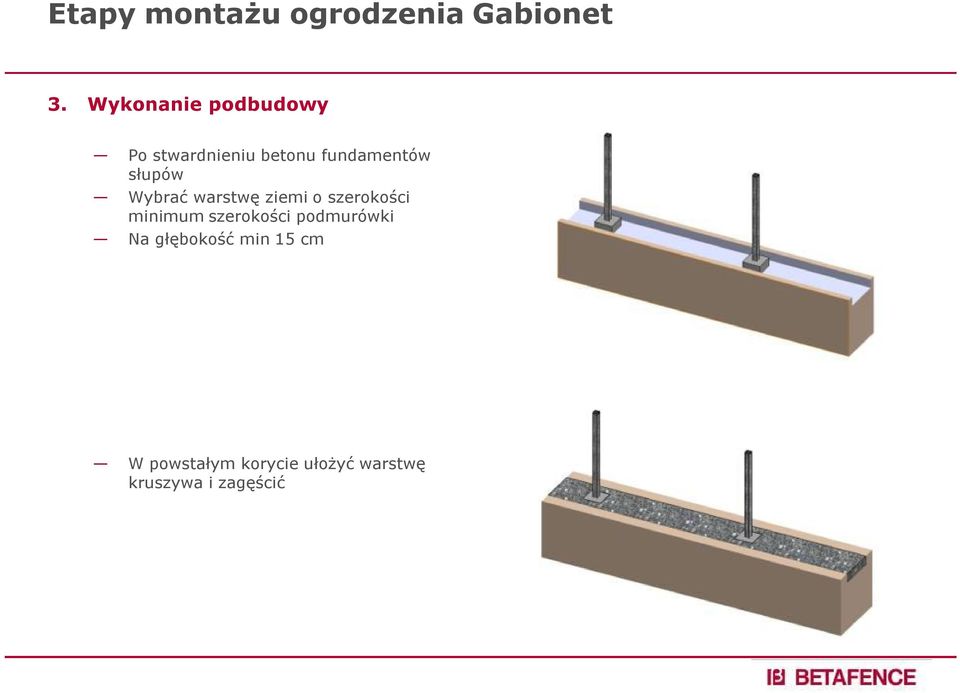

4 3. Wykonanie podbudowy Po stwardnieniu betonu fundamentów słupów Wybrać warstwę ziemi o szerokości minimum szerokości podmurówki Na głębokość min 15 cm W powstałym korycie ułożyć warstwę kruszywa i zagęścić

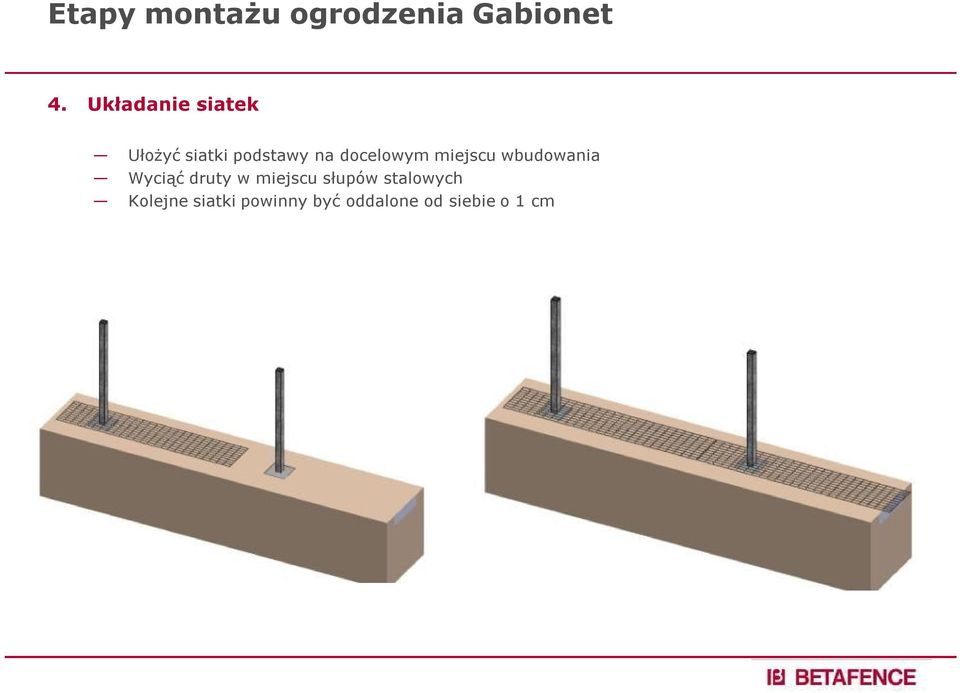

5 4. Układanie siatek Ułożyć siatki podstawy na docelowym miejscu wbudowania Wyciąć druty w miejscu słupów stalowych Kolejne siatki powinny być oddalone od siebie o 1 cm

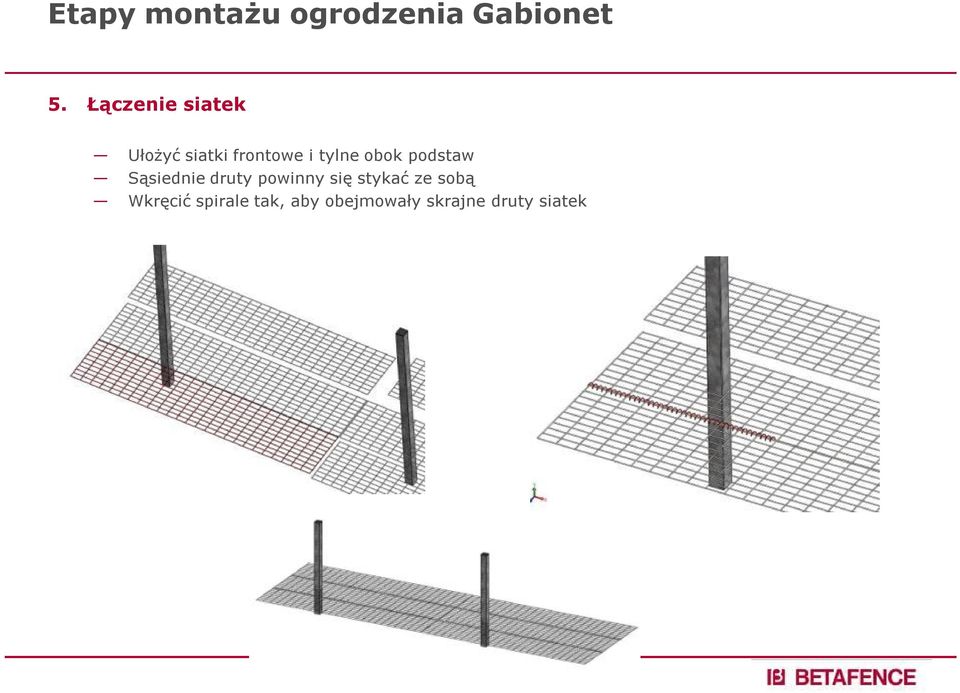

6 5. Łączenie siatek Ułożyć siatki frontowe i tylne obok podstaw Sąsiednie druty powinny się stykać ze sobą Wkręcić spirale tak, aby obejmowały skrajne druty siatek

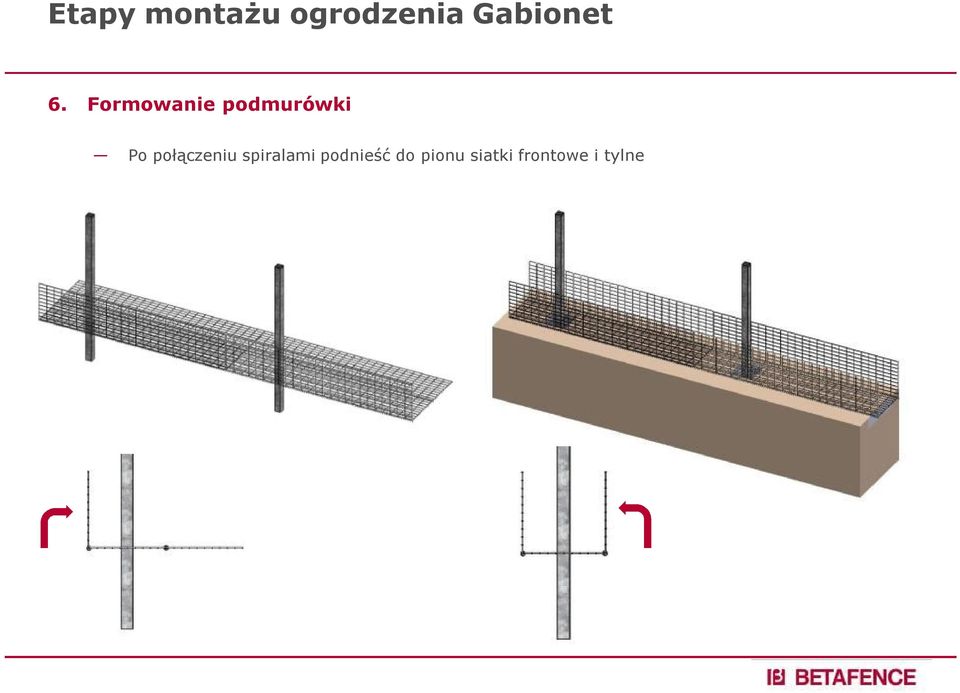

7 6. Formowanie podmurówki Po połączeniu spiralami podnieść do pionu siatki frontowe i tylne

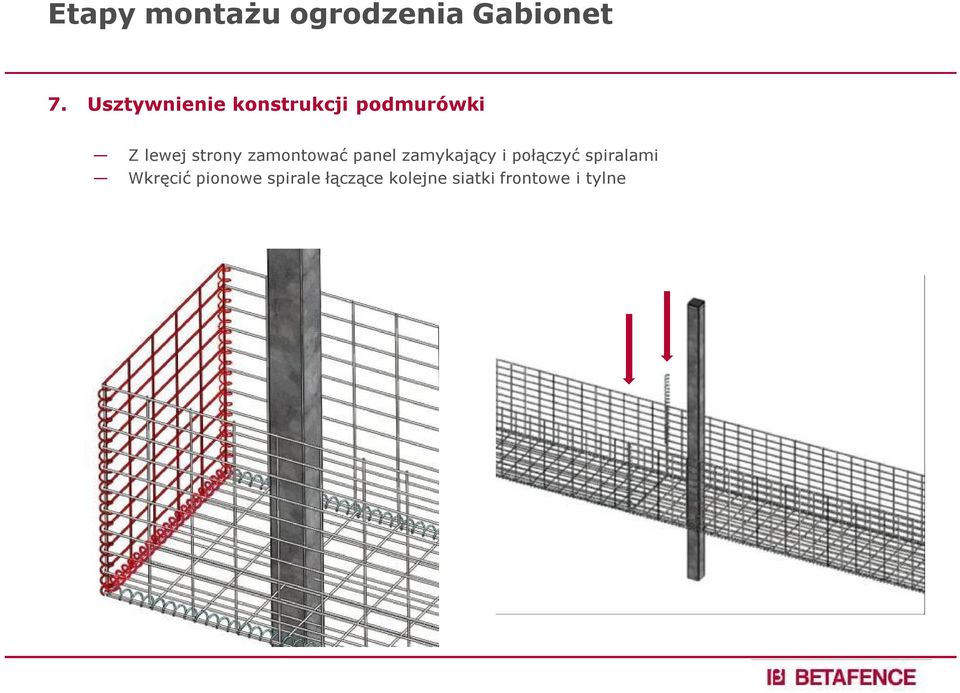

8 7. Usztywnienie konstrukcji podmurówki Z lewej strony zamontować panel zamykający i połączyć spiralami Wkręcić pionowe spirale łączące kolejne siatki frontowe i tylne

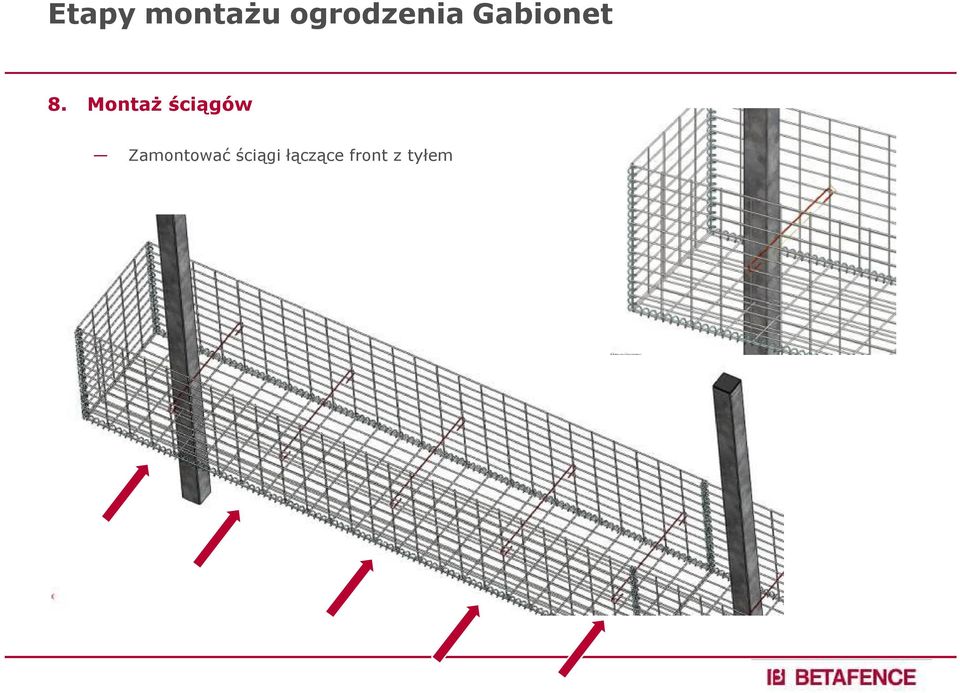

9 8. Montaż ściągów Zamontować ściągi łączące front z tyłem

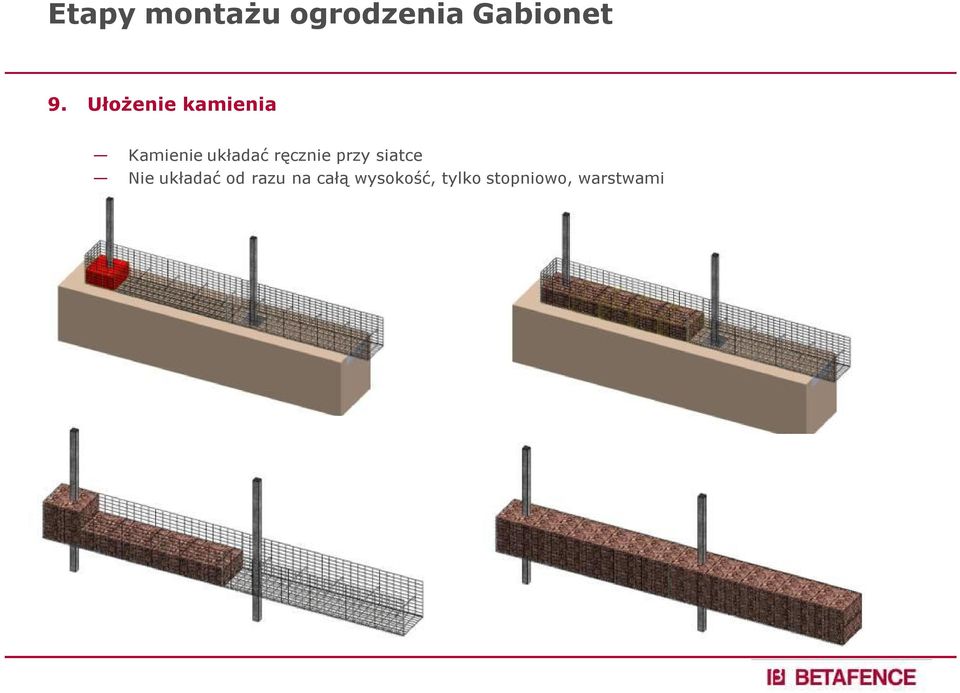

10 9. Ułożenie kamienia Kamienie układać ręcznie przy siatce Nie układać od razu na całą wysokość, tylko stopniowo, warstwami

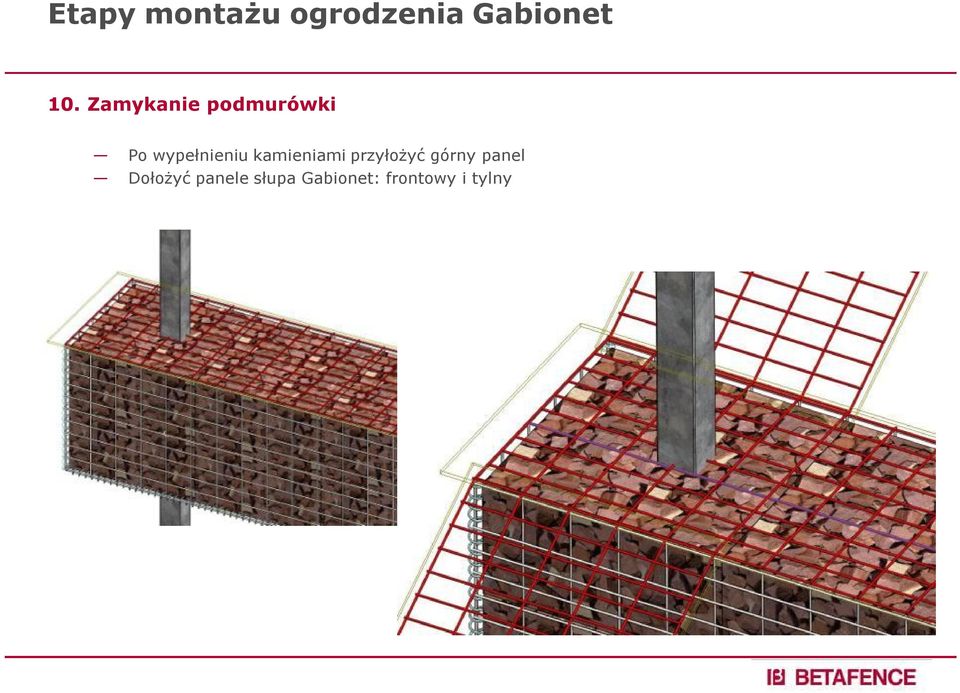

11 10. Zamykanie podmurówki Po wypełnieniu kamieniami przyłożyć górny panel Dołożyć panele słupa Gabionet: frontowy i tylny

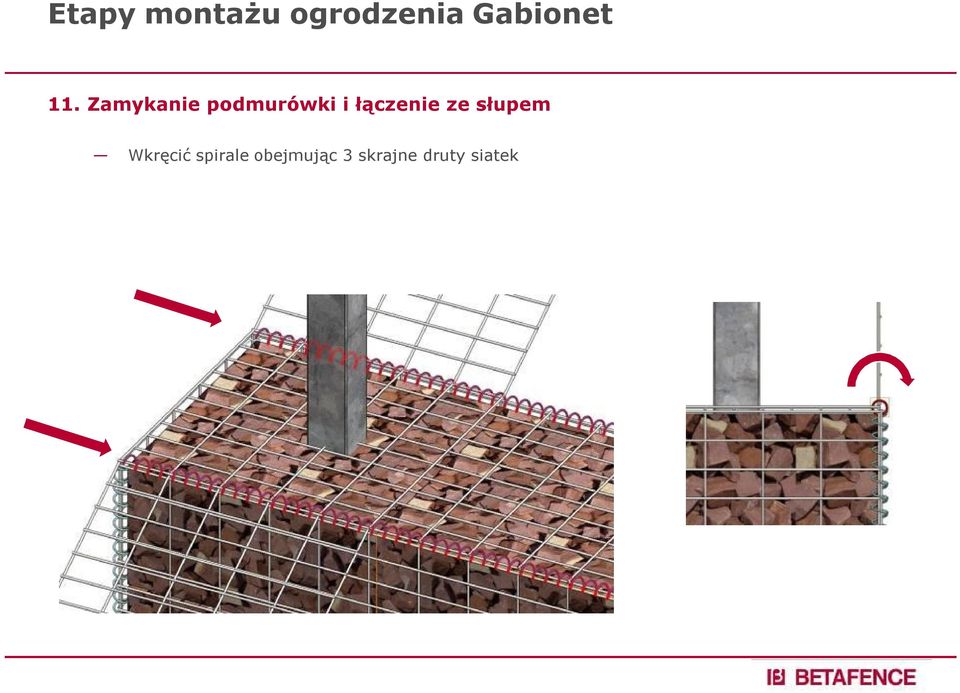

12 11. Zamykanie podmurówki i łączenie ze słupem Wkręcić spirale obejmując 3 skrajne druty siatek

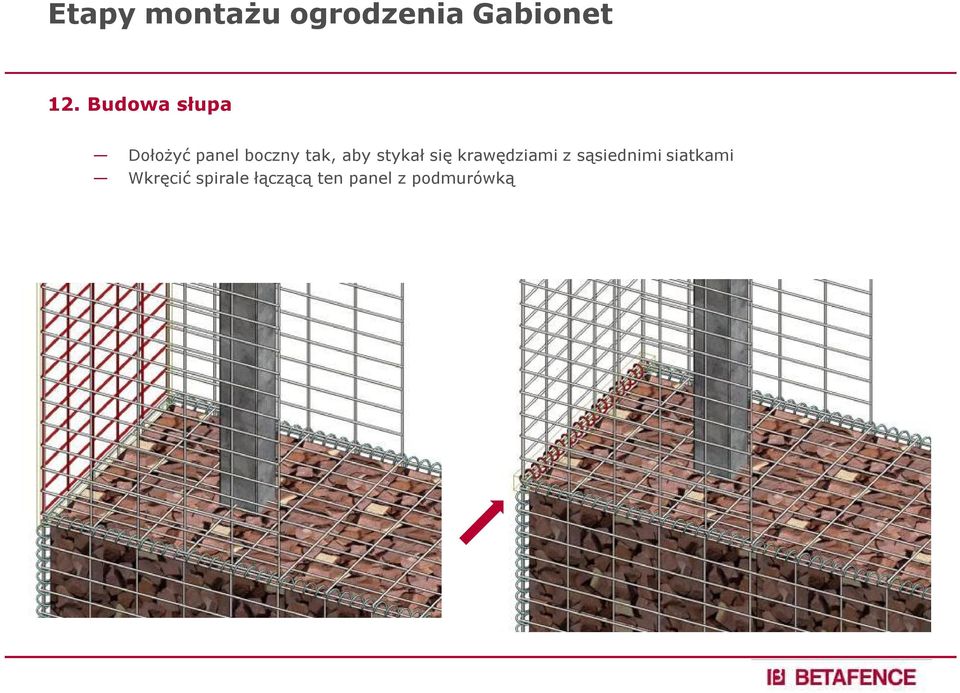

13 12. Budowa słupa Dołożyć panel boczny tak, aby stykał się krawędziami z sąsiednimi siatkami Wkręcić spirale łączącą ten panel z podmurówką

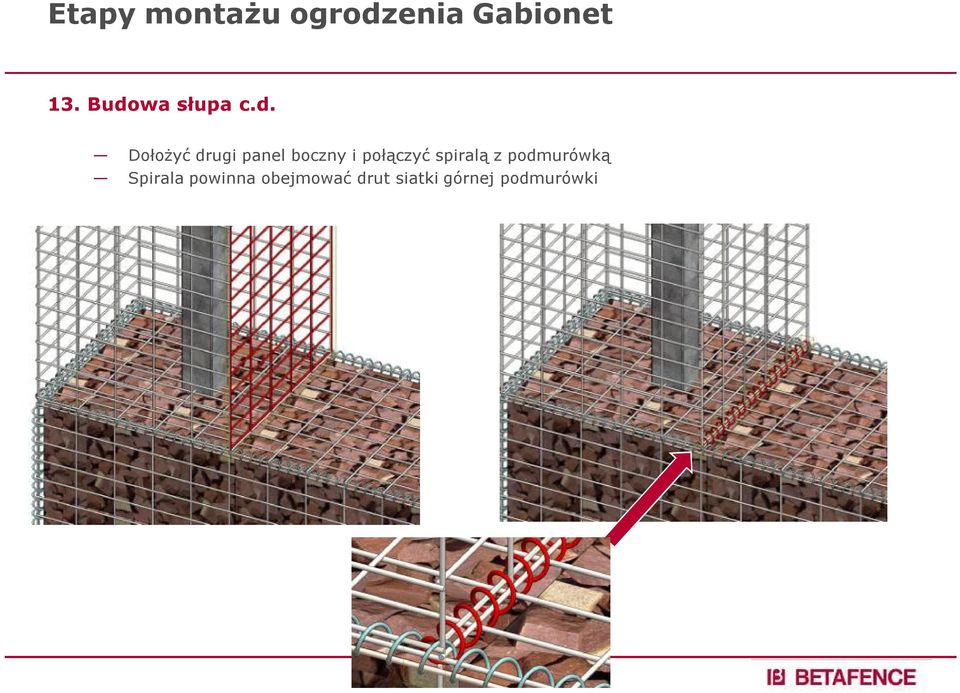

14 13. Budowa słupa c.d. Dołożyć drugi panel boczny i połączyć spiralą z podmurówką Spirala powinna obejmować drut siatki górnej podmurówki

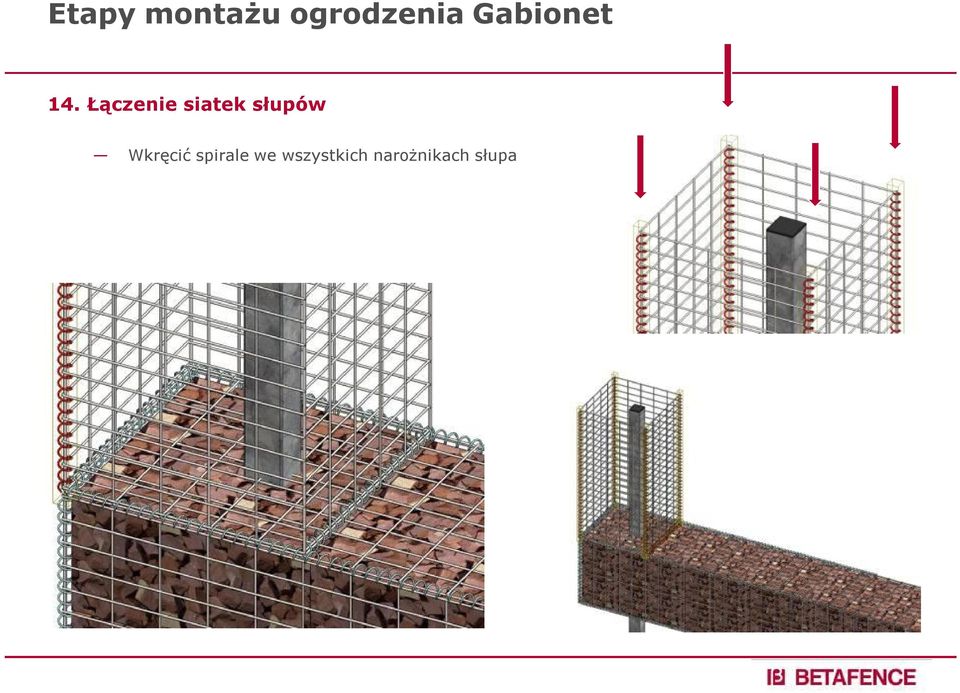

15 14. Łączenie siatek słupów Wkręcić spirale we wszystkich narożnikach słupa

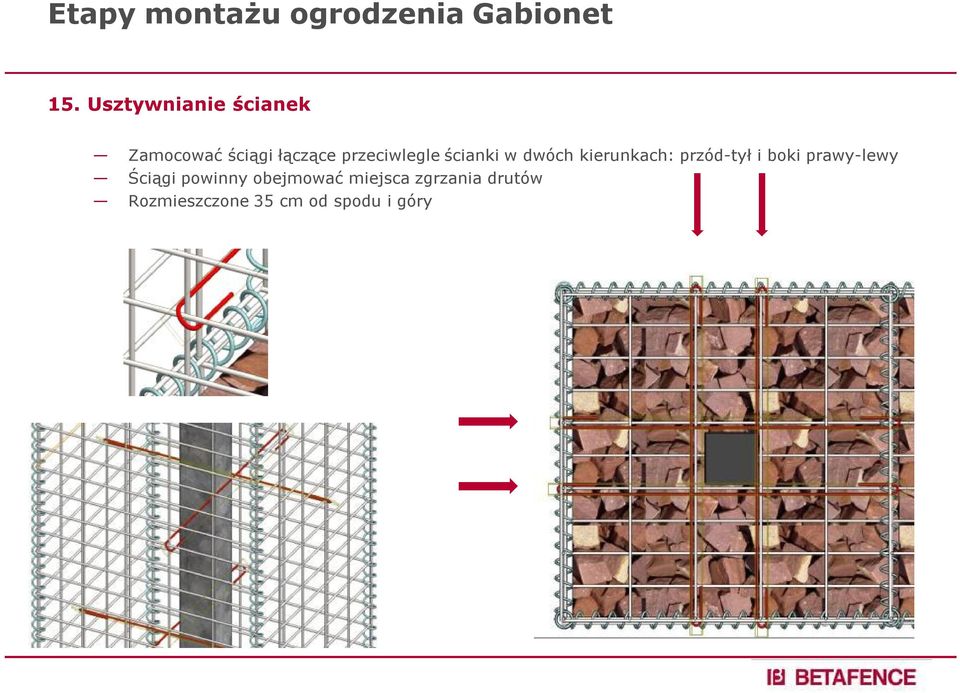

16 15. Usztywnianie ścianek Zamocować ściągi łączące przeciwlegle ścianki w dwóch kierunkach: przód-tył i boki prawy-lewy Ściągi powinny obejmować miejsca zgrzania drutów Rozmieszczone 35 cm od spodu i góry

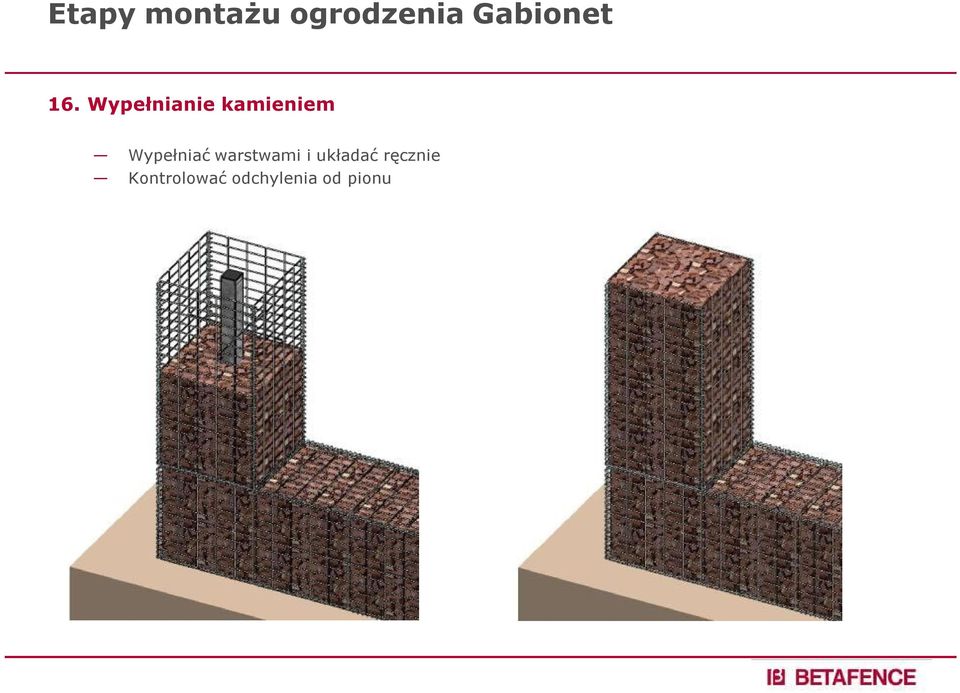

17 16. Wypełnianie kamieniem Wypełniać warstwami i układać ręcznie Kontrolować odchylenia od pionu

18 17. Zamykanie słupa Po wypełnieniu całego słupa kamieniem położyć siatkę Połączyć spiralami

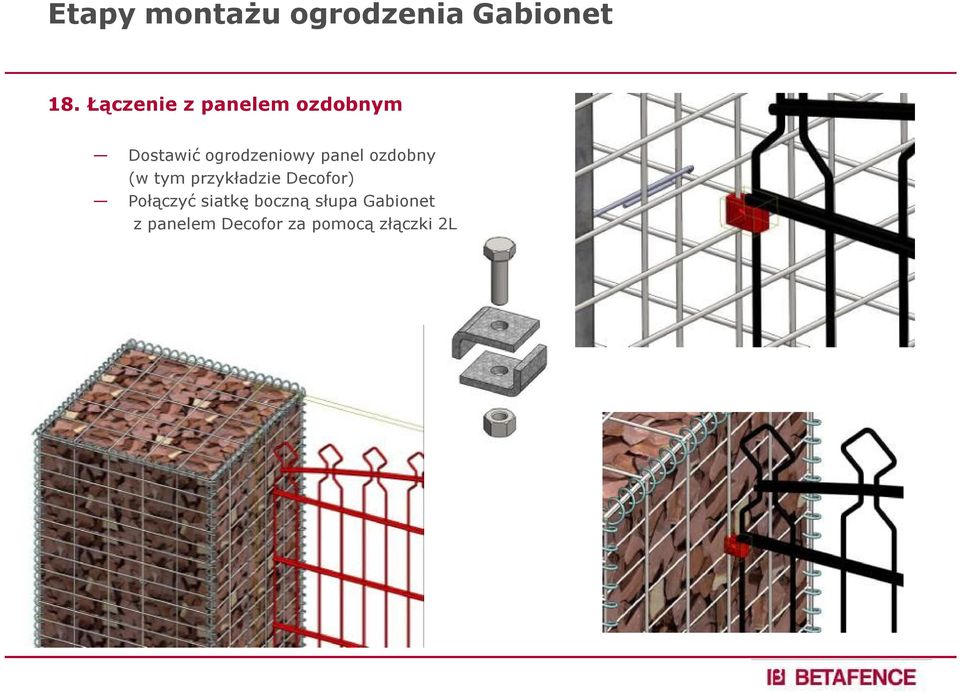

19 18. Łączenie z panelem ozdobnym Dostawić ogrodzeniowy panel ozdobny (w tym przykładzie Decofor) Połączyć siatkę boczną słupa Gabionet z panelem Decofor za pomocą złączki 2L

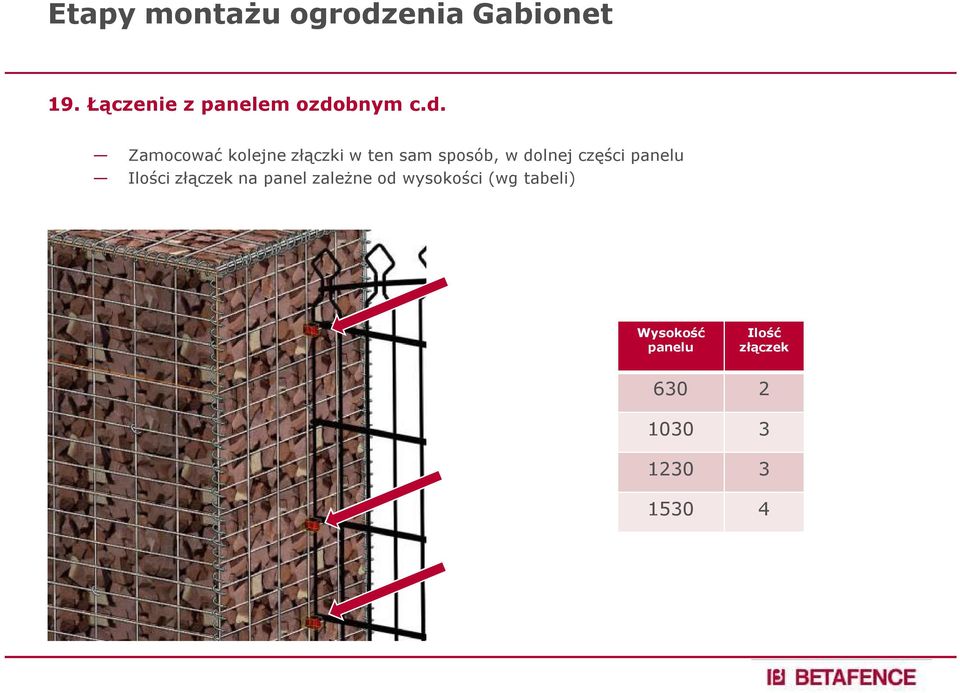

20 19. Łączenie z panelem ozdobnym c.d. Zamocować kolejne złączki w ten sam sposób, w dolnej części panelu Ilości złączek na panel zależne od wysokości (wg tabeli) Wysokość panelu Ilość złączek

21 20. Budowa kolejnego słupa Odległość słupa ustalić przez połączenie panela Decofor z siatką Gabionet złączką 2L W przypadku paneli Decofor (długość 2021 mm) druty siatek podmurówki mogą się nie pokrywać z boczną siatką słupa Gabionet Panel należy połączyć ze słupem Gabionet przed wypełnieniem kamieniem Składanie słupa analogicznie, jak pierwszego słupa systemu

22 21. Wypełnianie kamieniem kolejnego słupa Wypełniać kamieniem analogicznie, jak poprzednio Przed wypełnieniem można połączyć kolejny panel ogrodzeniowy z drugiej strony Po wypełnieniu zamknąć siatką górną i wkręcić spirale.
