1 Konfiguracja połączenia bezprzewodowego Sieci bezprzewodowe nazywane są Wi-Fi (lub Wi-fi, WiFi, Wifi, wifi) jest to zestaw standardów stworzonych do budowy bezprzewodowych sieci komputerowych. Szczególnym zastosowaniem WiFi jest budowanie sieci lokalnych opartych na komunikacji radiowej czyli WLAN. Poniższy tekst dotyczy sieci WLAN zgodnej ze standardem b/g Podłączenie W celu podłączenia do sieci WLAN komputer musi być wyposażony w bezprzewodową kartę sieciową zgodną ze standardem b/g. Karta taka musi być zainstalowana w systemie operacyjnym. Najczęściej wraz z kartą jest dostarczony program umożliwiający wyświetlenie dostępnych sieci bezprzewodowych i połączenie z wybraną siecią. Zasięg sieci bezprzewodowej WLAN b/g W zależności od mocy zastosowanych anten zasięg działania pojedynczego punktu waha się w granicach metrów w przestrzeni otwartej; w pomieszczeniach zamkniętych zasięg nie przekracza 100 m Prędkość Prędkość przesyłu danych jest różna dla poszczególnych rozwiązań. W przypadku sieci WLAN najczęściej stosuje się standard b lub g oferujący maksymalną prędkość 11Mb (wersja b) lub 54 Mb (wersja g). W praktyce uzyskane prędkości są o połowę mniejsze. Hotspoty W wielu miastach (także i w Chełmie) są instalowane hotspoty czyli miejsca, w których użytkownicy wyposażeni w przenośne urządzenia zgodne z WiFi (np. laptop) mogą korzystać z bezprzewodowego i najczęściej darmowego dostępu do sieci Internetowej. W dużych miastach w Polsce i na świecie, znajdują się już setki miejsc, gdzie można uzyskać dostęp do Internetu w ten sposób. Bezpieczeństwo w sieciach WIFI Możliwe zagrożenia sieci bezprzewodowych: próby włamań do tego typu sieci uruchamianie przez użytkowników nowych, nieautoryzowanych (nielegalnych) punktów dostępowych, stających się tylną furtką do sieci.

2 Sieci bezprzewodowe mogą być: niezabezpieczone rozwiązanie stosowane w hotspotach, umożliwia podłączanie się do sieci każdemu, kto jest w zasięgu sieci, do zalogowania się do sieci nie wymagana jest znajomość żadnego loginu ani hasła. zabezpieczone poprzez jedną z następujących metod szyfrowania: WEP - jest aktualnie bardzo złym zabezpieczeniem które nie chroni nas przed włamaniami z zewnątrz. W średnio obciążonej sieci klucze WEP można złamać po około 1h WPA lub WPA2 - nowe, dużo bardziej bezpieczne metody szyfrowania przesyłanych danych. Najważniejszą różnicą pomiędzy WPA a WPA2 jest używana metoda szyfrowania. WPA2 oferuje skuteczniejszą metodę szyfrowania niż WPA. W celu podłączania komputera do sieci zabezpieczonej WPA lub WPA2 musimy znać klucz zabezpieczający, który jest ciągiem znaków np. liter i cyfr dodatkowym zabezpieczeniem sieci bezprzewodowej może być wyłącznie przez administratora sieci SSID czyli rozgłaszania (wyświetlania) nazwy sieci, w takim przypadku musimy siec skonfigurować ręcznie podając SSID oraz sposób szyfrowania i klucz

3 Zalety i wady WiFi Zalety Możliwość budowy sieci z dostępem do Internetu w domu lub biurze, pozbawionej plątaniny kabli. Korzystanie z darmowego internetu poprzez HotSpot-y (dostępne w większych miastach). Łatwo dostępne i coraz tańsze urządzenia WiFi na rynku. Mobilność końcówki (np. laptop) mogą się przemieszczać Elastyczność - łatwe dokładanie nowych końcówek Szybka rozbudowa i modyfikacja struktury sieci. Wady Poziom bezpieczeństwa niższy od rozwiązań przewodowych Niska prędkość przesyłu danych Sieci WI-FI mają stosunkowo mały zasięg Bardzo podatne na zakłócenia Każde połączenie do Internetu wymaga: instalacji odpowiedniego urządzenia w komputerze np. karty sieciowej konfiguracji połączenia oraz, w niektórych przypadkach konfiguracji protokołu TCP/IP TCP/IP jest pakietem najbardziej rozpowszechnionych protokołów komunikacyjnych (języków komunikacji komputerów) współczesnych sieci komputerowych. Najczęściej obecnie wykorzystywany standard sieciowy, stanowiący podstawę współczesnego Internetu. Nazwa pochodzi od dwóch najważniejszych jego protokołów: TCP oraz IP. Konfiguracja TCP/IP może być: 1. statyczna trzeba ręcznie wpisać wszystkie parametry: adres IP maska podsieci domyślna brama DNS - to system zapewniający zamianę adresów znanych użytkownikom Internetu na adresy zrozumiałe serwerów internetowych. Dzięki wykorzystaniu DNS nazwa

4 mnemoniczna, np. pl.wikipedia.org, może zostać zamieniona na odpowiadający jej adres IP, czyli dynamiczna - w sieci, do której się podłączamy musi być uruchomiony serwer DHCP, który automatycznie skonfiguruje TCP/IP na naszym komputerze. Po łącznie sieciowe w naszym komputerze musi mieć zaznaczoną dynamiczną (automatyczną) konfigurację TCP/IP. MATERIAŁ NIEOBOWIĄZKOWY - DLA CHĘTNYCH Konfiguracja sieci bezprzewodowej z wykorzystaniem karty D-Link. Aby skonfigurować połączenie internetowe za pomocą karty sieciowej D-Link DWL 520+ należy najpierw zainstalować tą kartę w systemie (sterowniki razem z programem D-Link Air-Plus znajdują się na płytce CD), jak również można je pobrać z naszej strony Po zainstalowaniu sterowników w menedżerze urządzeń powinna być widoczna ta właśnie karta. Aby otworzyć okno menedżera urządzeń w systemie Windows XP należy kliknąć prawym klawiszem myszy na ikonce "Mój komputer" i wybrać "Właściwości". Następnie w zakładce "Sprzęt" klikamy na "Menedżer Urządzeń". Tam w kategorii "Karty sieciowe" powinna być widoczna Karta bezprzewodowa D-Link DWL Należy też zainstalować program Dlink AirPlus - powinien powstać skrót na pulpicie i skrót w Menu Start. Klikamy na "Start", w zależności od konfiguracji Menu Start "Panel sterowania" będzie można wybrać z menu bezpośrednio, lub wybierając najpierw "Ustawienia":

5 Po wybraniu "Panel Sterowania" ukaże się okno, w zależności od ustawień będzie widoczne w trybie kategorii, lub w trybie klasycznym: Jeżeli w tym miejscu, w którym na powyższym obrazku jest napis "Przełącz do widoku kategorii" widoczny jest napis "Przełącz do widoku klasycznego" to należy go kliknąć lewym przyciskiem myszy. Następnie po prawej stronie należy wybrać "Połączenia sieciowe" i kliknąć na tej ikonce dwa razy lewym przyciskiem myszy. Wtedy otworzy się następujące okno:

6 W zależności od komputera nazwa połączenia może być różna. Nas interesuje połączenie sieci bezprzewodowej. Klikamy prawy klawisz myszy na tym połączeniu i wybieramy z menu "Właściwości": Następnie wybieramy zakładkę "Sieci bezprzewodowe": Odznaczamy opcje "Użyj systemu Windows do konfiguracji ustawień sieci bezprzewodowej" - ma być tak jak na powyższej ilustracji.

7 Następnie uruchamiamy program D-link AirPlus: Po lewej stronie klikamy na napis "SiteSurvey" Klikamy u góry po prawej stronie w przycisk "Refresh". Po chwili pod napisem "Available Network" powinny pokazać się dostępne sieci bezprzewodowe. Każdy wiersz tutaj odpowiada jednemu nadajnikowi, w naszym przypadku jest to nadajnik o SSID "rwd_".

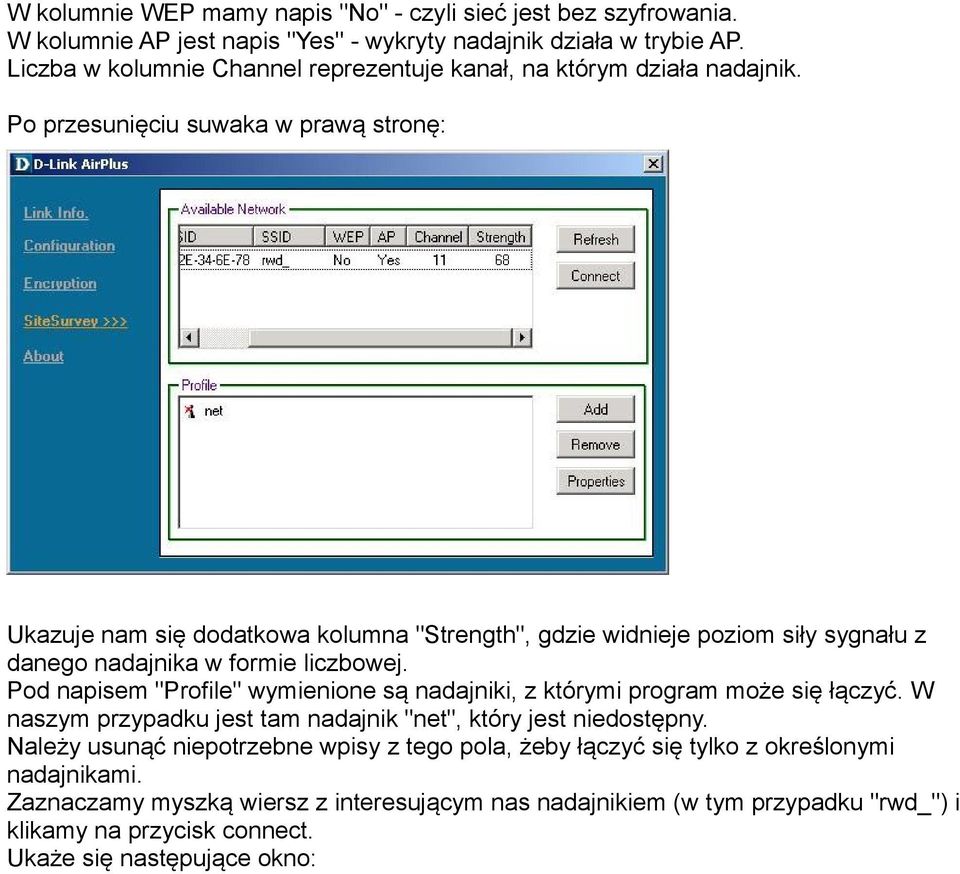

8 W kolumnie WEP mamy napis "No" - czyli sieć jest bez szyfrowania. W kolumnie AP jest napis "Yes" - wykryty nadajnik działa w trybie AP. Liczba w kolumnie Channel reprezentuje kanał, na którym działa nadajnik. Po przesunięciu suwaka w prawą stronę: Ukazuje nam się dodatkowa kolumna "Strength", gdzie widnieje poziom siły sygnału z danego nadajnika w formie liczbowej. Pod napisem "Profile" wymienione są nadajniki, z którymi program może się łączyć. W naszym przypadku jest tam nadajnik "net", który jest niedostępny. Należy usunąć niepotrzebne wpisy z tego pola, żeby łączyć się tylko z określonymi nadajnikami. Zaznaczamy myszką wiersz z interesującym nas nadajnikiem (w tym przypadku "rwd_") i klikamy na przycisk connect. Ukaże się następujące okno:

9 Klikamy na przycisk "Apply" po lewej stronie na dole. Następuje łączenie z nadajnikiem. W tym oknie mamy widoczny status połączenia - "Link Quality" czyli jakość połączenia, oraz "Signal Strength" czyli siła sygnału.

10 Przy połączeniu najpierw brana jest pod uwagę siła sygnału, która powinna być w okolicach 75-80% lub więcej. Po podłączeniu do nadajnika, w prawym dolnym rogu powinien pokazać się komunikat: Jeżeli w tym momencie nie mamy łączności z internetem, może to być spowodowane jeszcze nieprawidłowym wpisaniem numerów IP na komputerze, lub też połączeniem z niewłaściwym nadajnikiem. Nasze nadajniki mają SSIDy w formie liczby (44,45,46,101,101b,101c, itp.), w formie zaczynającej się od "poziom" (poziom4,poziom5, itp.), lub też zaczynają się od "rwd_" (rwd_niwka, rwd_marcinkowice, itp.). Jest jeszcze klika nadajników nie spełniających tej reguły (np. niedomice01, niedomice02). W przypadku braku możliwości połączenia z nadajnikiem, można spróbować zainstalować sterowniki jeszcze raz, albo przełożyć kartę sieciową do innego slotu PCI na płycie głównej. Jednak pierwszą czynnością powinno być kliknięcie prawym klawiszem myszy na ikonce połączenia sieciowego bezprzewodowego i wybranie opcji "Napraw połączenie".

11 PYTANIA DO LEKCJI: 1. Co to jest WIFI 2. Co oznacza skrót WLAN 3. Co jest niezbędne do zainstalowania w komputerze połączenia bezprzewodowego 4. Jaki zasięg ma sieć WLAN b/g 5. Jaką prędkość przesyłu danych występuje w sieci WLAN b/g 6. Co to jest hotspot 7. Opisz sposoby zabezpieczenia sieci WLAN 8. Co to jest WEP, WPA, WPA2 9. Co oznacza, że sieć WLAN jest niezabezpieczona 10. Opisz zalety sieci bezprzewodowych 11. Opisz wady sieci bezprzewodowych 12. Co to jest TCP/IP 13. Opisz sposoby konfiguracji TCP/IP 14. Wypisz składniki konfiguracji TCP/IP 15. Jaką funkcję spełnia DHCP 16. Jaką funkcję spełnia DNS
