1 Bezprzewodowa sieć korporacyjna UJCM_ZDM Ośrodek Komputerowy Uniwersytetu Jagiellońskiego Collegium Medicum 31 marzec 2015 Dokumentacja dedykowana dla pracowników i studentów Zakładu Dydaktyki Medycznej UJCM, chcących skonfigurować urządzenia do połączenia z siecią UJCM_ZDM autor: Piotr Jarzębiński, Justyna Foltyn-Heretyk 1

2 1. Podstawowe założenia Sieć bezprzewodowa o identyfikatorze: UJCM_ZDM, jest siecią dedykowaną dla pracowników i studentów Zakładu Dydaktyki Medycznej Uniwersytetu Jagiellońskiego Collegium Medicum, dostęp oparty jest o dedykowane konta, które zakłada administrator sieci (serwer uwierzytelniania - Active Directory, standart IEEE 802.1x z protokołem WPA2/AES). Niezależnie od typu urządzenia jakim chcemy nawiązać połączenie z internetem, musimy wcześniej odpowiednio je skonfigurować. W większości produkowanych obecnie urządzeń: standardowe komputery, notebooki, PDA, palmtopy, smartfony itp. jest dostępny standard IEEE 802.1x z protokołem WPA2-Enterprise. 2. Konfiguracja urządzeń pracujących na systemie Windows 7 Opis konfiguracji bez instalacji dodatkowych aplikacji obsługujących karty sieciowe. 2.1 Tworzymy ręcznie nowy profil sieciowy Aby stworzyć nowy profil sieciowy w systemie Windows 7, należy się dostać do panelu sterowania i kliknąć na ikonkę Centrum sieci i udostępniania. rys. Nr 1 2

3 W nowo otwartym oknie klikamy na wersie Zarządzaj sieciami bezprzewodowymi w lewym bocznym menu. rys. Nr 2 Pojawi się ekran, gdzie wciskamy klawisz Dodaj rys. Nr 3 3

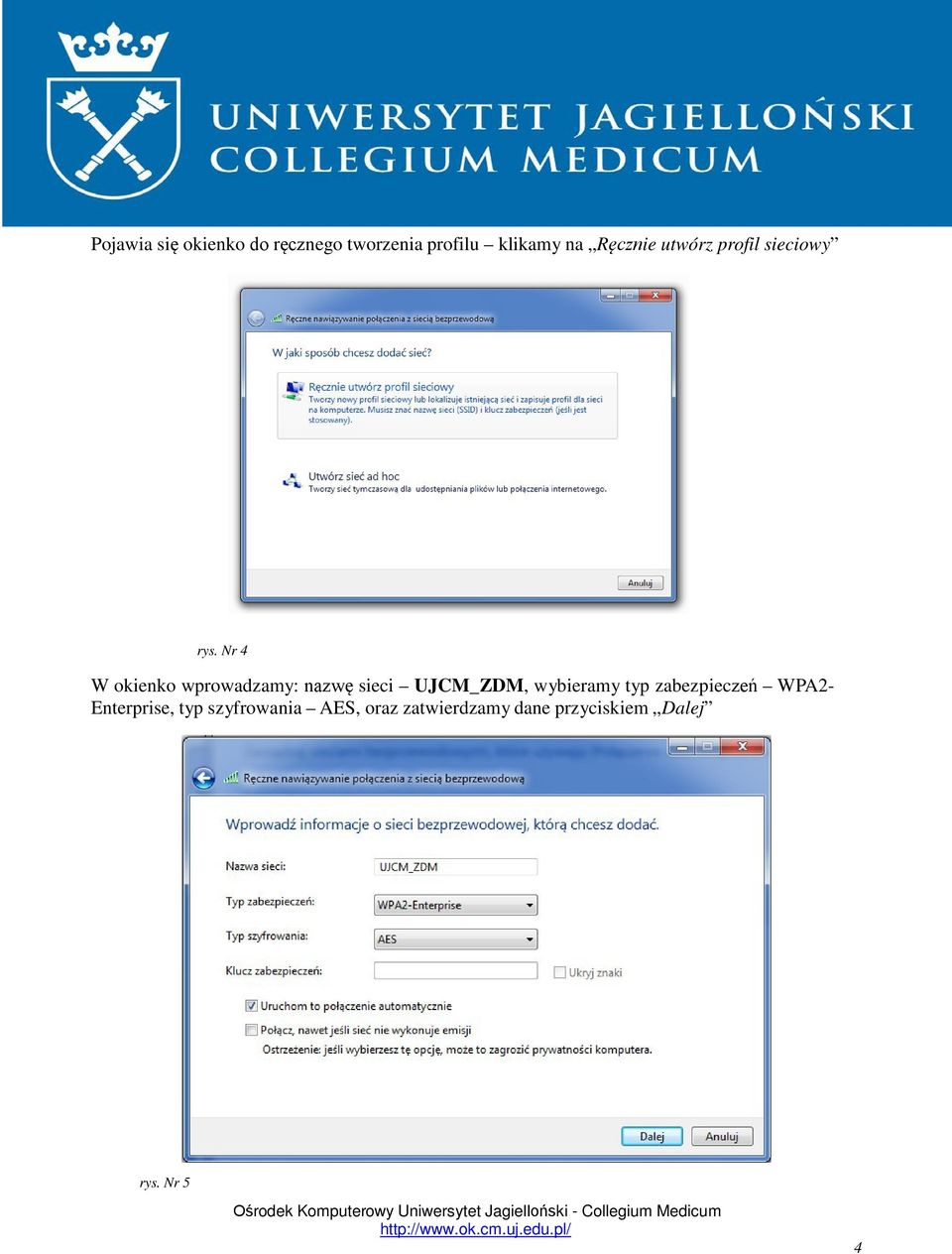

4 Pojawia się okienko do ręcznego tworzenia profilu klikamy na Ręcznie utwórz profil sieciowy rys. Nr 4 W okienko wprowadzamy: nazwę sieci UJCM_ZDM, wybieramy typ zabezpieczeń WPA2- Enterprise, typ szyfrowania AES, oraz zatwierdzamy dane przyciskiem Dalej rys. Nr 5 4

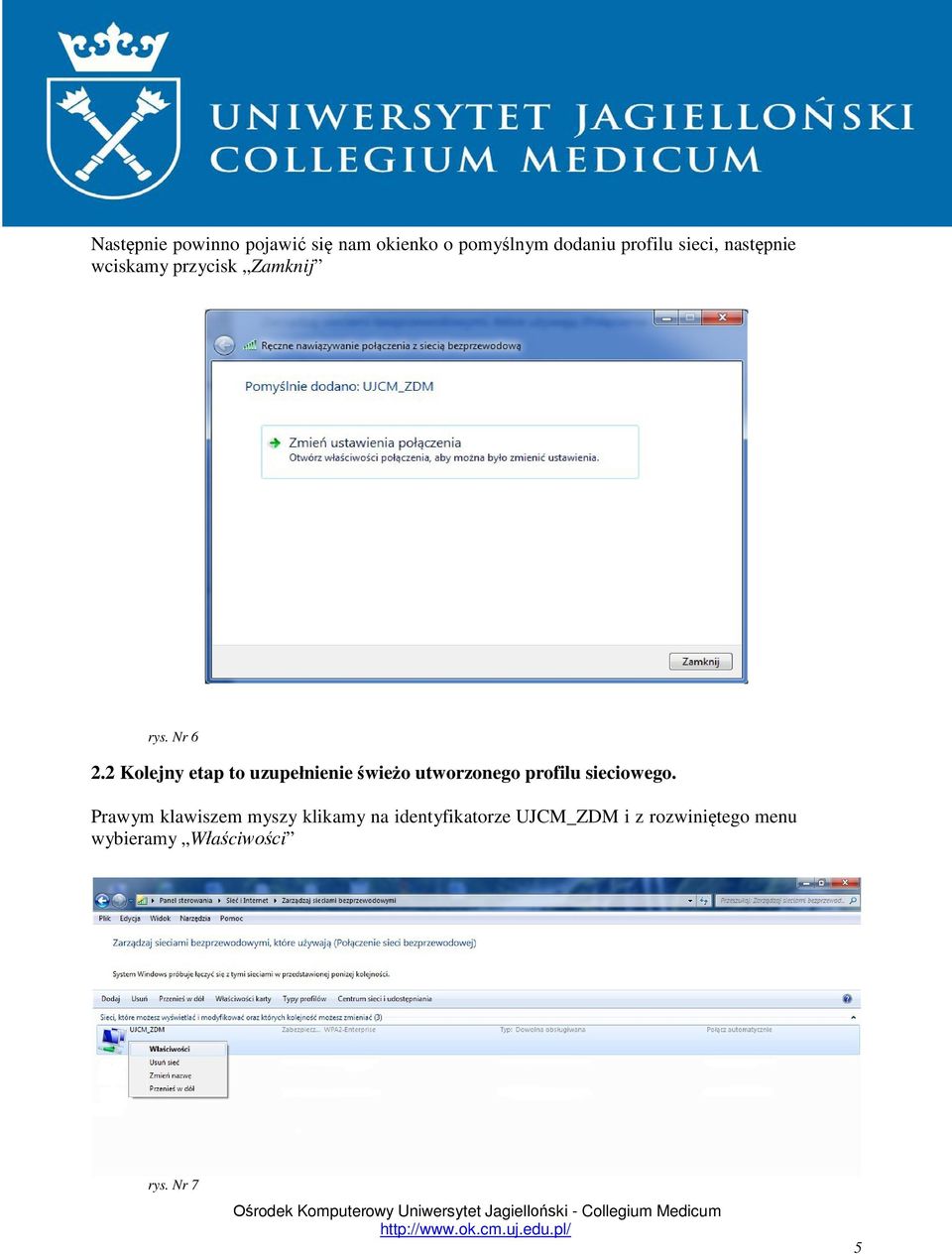

5 Następnie powinno pojawić się nam okienko o pomyślnym dodaniu profilu sieci, następnie wciskamy przycisk Zamknij rys. Nr Kolejny etap to uzupełnienie świeżo utworzonego profilu sieciowego. Prawym klawiszem myszy klikamy na identyfikatorze UJCM_ZDM i z rozwiniętego menu wybieramy Właściwości rys. Nr 7 5

6 Przechodzimy do zakładki Zabezpieczenia rys. Nr 8 6

7 Następnie musimy zmodyfikować metodę uwierzytelniania, wciskamy przycisk Ustawienia rys. Nr 9 W nowo otwartym okienku Właściwości chronionego protokołu EAP odhaczamy przycisk wyboru (checkbox) przy Weryfikuj certyfikat serwera, oraz wciskając przycisk Konfiguruj odhaczamy przycisk wyboru (checkbox) przy Automatycznie użyj mojej nazwy logowania i hasła systemu Windows. Każdą zmianę akceptujemy klawiszem OK. 7

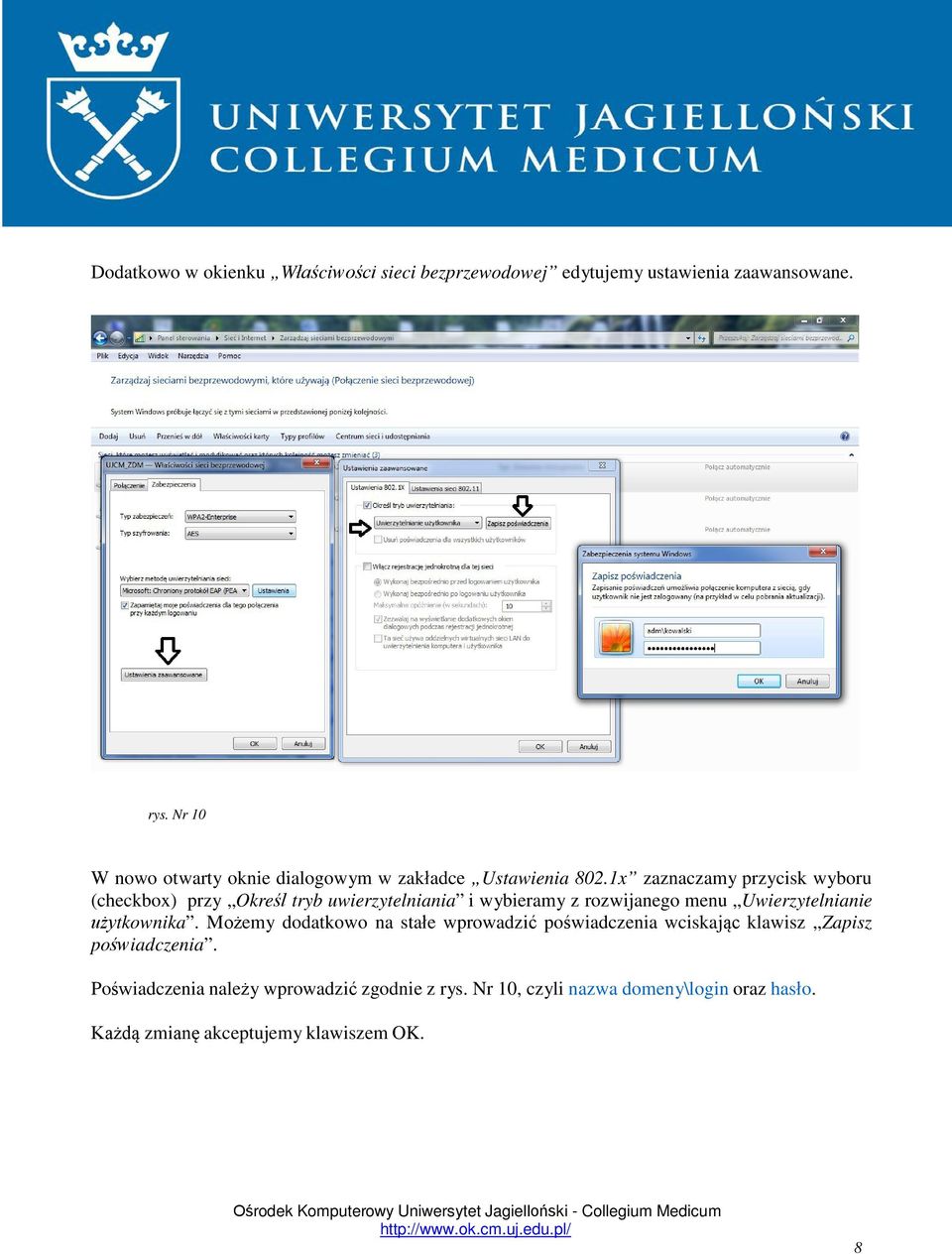

8 Dodatkowo w okienku Właściwości sieci bezprzewodowej edytujemy ustawienia zaawansowane. rys. Nr 10 W nowo otwarty oknie dialogowym w zakładce Ustawienia 802.1x zaznaczamy przycisk wyboru (checkbox) przy Określ tryb uwierzytelniania i wybieramy z rozwijanego menu Uwierzytelnianie użytkownika. Możemy dodatkowo na stałe wprowadzić poświadczenia wciskając klawisz Zapisz poświadczenia. Poświadczenia należy wprowadzić zgodnie z rys. Nr 10, czyli nazwa domeny\login oraz hasło. Każdą zmianę akceptujemy klawiszem OK. 8

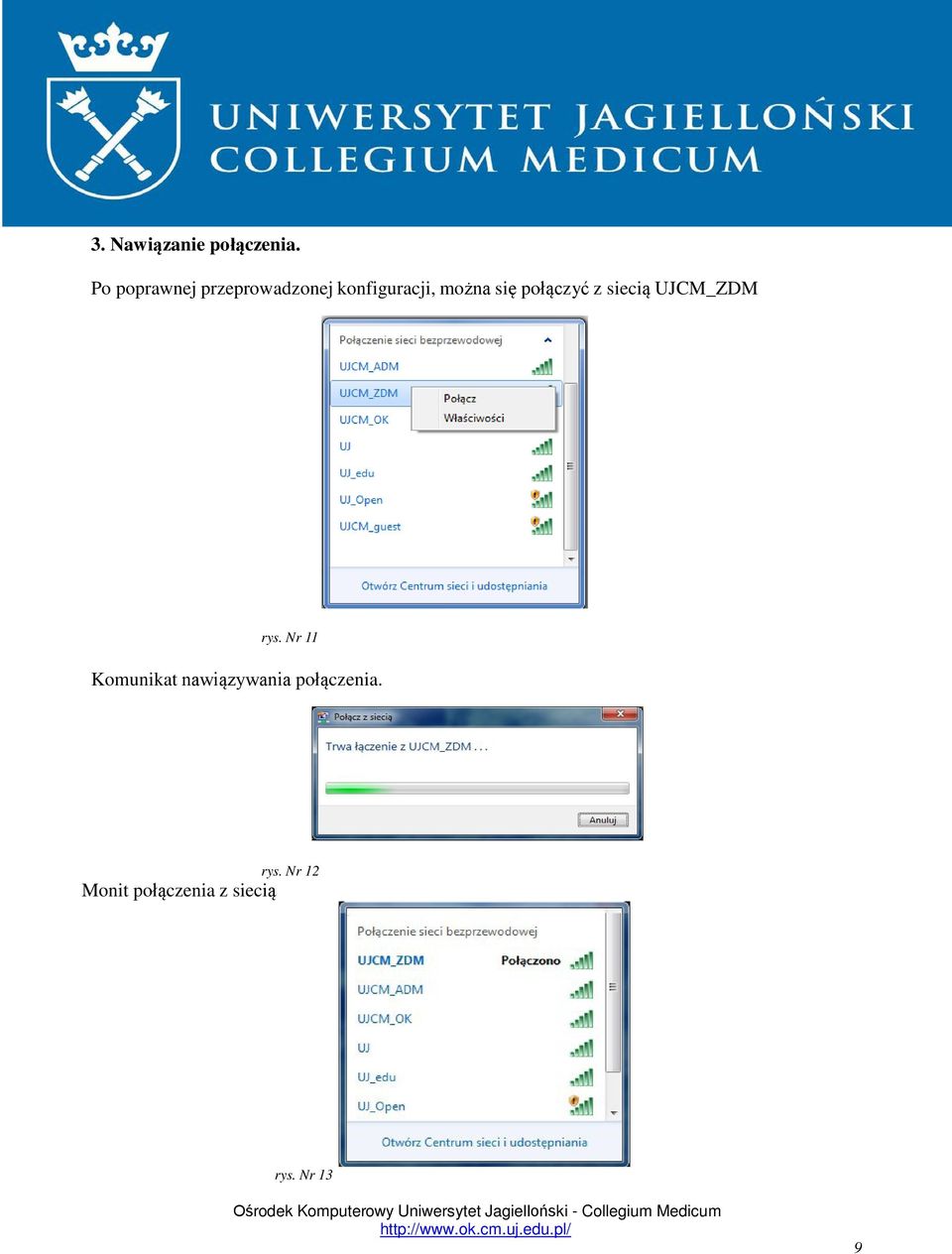

9 3. Nawiązanie połączenia. Po poprawnej przeprowadzonej konfiguracji, można się połączyć z siecią UJCM_ZDM rys. Nr 11 Komunikat nawiązywania połączenia. rys. Nr 12 Monit połączenia z siecią rys. Nr 13 9

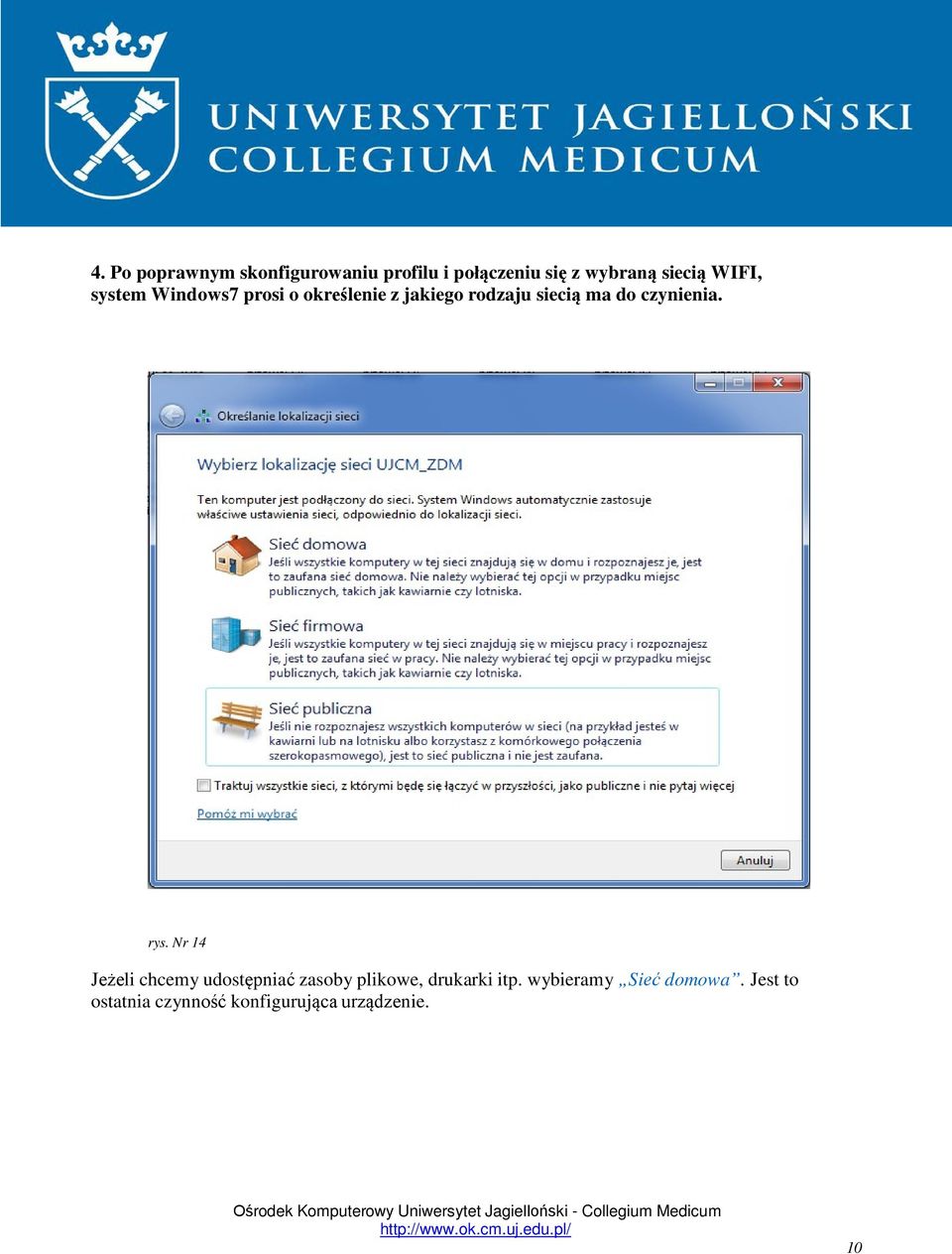

10 4. Po poprawnym skonfigurowaniu profilu i połączeniu się z wybraną siecią WIFI, system Windows7 prosi o określenie z jakiego rodzaju siecią ma do czynienia. rys. Nr 14 Jeżeli chcemy udostępniać zasoby plikowe, drukarki itp. wybieramy Sieć domowa. Jest to ostatnia czynność konfigurująca urządzenie. 10

11 5. Poprawnie skonfigurowany profil sieciowy pozwoli na korzystanie z sieci bezprzewodowej w rejonie: Centrum Dydaktyczno Kongresowe UJCM ul. Łazarza 16 11
