1 sp. z o.o. FIRMA PROJEKTOWO BUDOWLANA, SOPOT, ul. Kochanowskiego Biuro: Gdańsk, ul. Marynarki Polskiej 96, biurowiec Mostostal Gdańsk S.A. Tel / , +4858/ ; Fax / biuro@apb.com.pl Temat: PROJEKT ARCHITEKTONICZNO- BUDOWLANY REMONTU ELEWACJI BUDYNKU ORAZ PLACU URZĘDU POCZTOWEGO w DZIERZGONIU... BranŜa: Architektura, Konstrukcja... Inwestor: PPUP Poczta Polska, Centrum Infrastruktury Oddział Regionalny w Gdańsku Gdańsk, ul. Targ Rakowy 7/8... Lokalizacja: Urząd Pocztowy DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 działka geodezyjna nr 488 B... FUNKCJA IMIĘ I NAZWISKO NR UPRAWNIEŃ PIECZĄTKA I PODPIS Projektant: mgr inŝ. arch. Piotr Lew 1933/Gd/85 POIA-PO-0276 Projektant: inŝ. Jerzy Greszkiewicz 02/Gd/75 POIIB- POM/BO/1373/01 Opracowanie: techn. Hanna Matwiejszyn Sprawdził: mgr inŝ. arch. Agnieszka Synak- Bryńczak PO/KK/087/04 POIA-PO Gdańsk, lipiec 2010 r. CERTYFIKAT ISO 9001:2000 Organ rejestrowy: Sąd Rejonowy Gdańsk-Północ VIII Wydział Gospodarczy KRS Numer KRS: ; NIP: ; Regon: Kapitał zakładowy: 50000,00 PLN

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY Inwestor Adres inwestycji Postawa opracowania Zakres opracowania... 6 Przedmiot opracowania... 6 Zakres remontu... 6 Dokumentacja projektowa Charakterystyka ogólna stanu istniejącego Roboty rozbiórkowe i montaŝowe Remont placu... 8 Chodniki... 8 Stanowiska parkingowe... 8 Podjazd... 9 Pochylnia dla osób niepełnosprawnych... 9 Ogrodzenie... 9 Wykaz krzewów i drzew projektowanych Remont elewacji budynku Technologia prac renowacyjnych elewacji Stolarka otworów okiennych i balkonowych Drzwi zewnętrzne Balustrady i poręcze schodów i balkonów Schody zewnętrzne Wycieraczki do butów i studzienki przyokienne Warunki ppoŝ Przepisy stanowiące podstawę opisu Dane liczbowe Odległość od obiektów sąsiadujących Kategoria zagroŝenia ludzi Podział obiektu na strefy poŝarowe

3 Klasa odporności poŝarowej budynku oraz klasa rozprzestrzeniania ognia elementów budowlanych Drogi poŝarowe Warunki bezpieczeństwa Uwagi końcowe II. WZORNIK KOLORYSTYCZNY III. OPINIA TECHNICZNA Zakres remontu Stan istniejący konstrukcji dachu Konstrukcje projektowane Wnioski IV. OBLICZENIA STYTYCZNE...Błąd! Nie zdefiniowano zakładki. V. INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA Funkcja obiektu Opis stanu istniejącego Wpływ otoczenia na bezpieczeństwo i zdrowie uŝytkowników Wpływ projektowanej inwestycji na bezpieczeństwo i zdrowie ludzi Zakres robót Środki zapobiegania niebezpieczeństwom VI. WYKAZ UZGODNIEŃ I DOKUMENTÓW VII. CZĘŚĆ GRAFICZNA 3

4 1. PLAN SYTUACYJNY skala 1:500 rys. A-0 2. REMONT PLACU- PLAN SYTUACYJNY skala 1:100 rys. A-1 3. REMONT PLACY- PRZEKROJE NAWIERZCHNI skala 1:100 rys. A-2 4. REMONT PLACU- POCHYLNIA- PRZEKRÓJ A-A skala 1:25 rys. A-3 5. REMONT PLACU- OGRODZENIE O-1 skala 1:25 rys. A-4 6. REMONT PLACU- OGRODZENIE O-2 skala 1:25 rys. A-5 7. REMONT ELEWACJI BUDYNKU- RZUT PARTERU- OBRYS skala 1:50 rys. A-6 8. REMONT ELEWACJI BUDYNKU- RZUT DACHU skala 1:50 rys. A-7 9. ELEWACJA POŁUDNIOWA- STAN ISTNIEJĄCY skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA POŁUDNIOWA- PROJEKT skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA POŁUDNIOWA- KOLORYSTYKA skala 1:50 rys. A ELEWACJA WSCHODNIA- STAN ISTNIEJĄCY skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA WSCHODNIA - PROJEKT skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA WSCHODNIA - KOLORYSTYKA skala 1:50 rys. A ELEWACJA PÓŁNOCNA- STAN ISTNIEJĄCY skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA PÓŁNOCNA - PROJEKT skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA PÓŁNOCNA - KOLORYSTYKA skala 1:50 rys. A-16 4

5 18. ELEWACJA ZACHODNIA- STAN ISTNIEJĄCY skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA ZACHODNIA - PROJEKT skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ELEWACJA ZACHODNIA - KOLORYSTYKA skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ZESTAWIENIE STOLARKI OKIENNEJ skala 1:50 rys. A REMONT ELEWACJI BUDYNKU- ZESTAWIENIE STOLARKI DRZWIOWEJ skala 1:50 rys. A SCHODY ZEWNĘTRZNE skala 1:50, 1:10, 1:20 rys. K-1 5

6 I. OPIS TECHNICZNY Do projektu architektoniczno- budowlanego remontu elewacji budynku oraz placu UP DZIERZGOŃ 1. Inwestor PPUP Poczta Polska, Centrum Infrastruktury, Oddział Regionalny w Gdańsku Gdańsk, ul. Targ Rakowy 7/8 2. Adres inwestycji Urząd Pocztowy DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 3. Postawa opracowania - Zlecenie Inwestora - Inwentaryzacja budowlana do celów projektowych - Szczegółowe uzgodnienia z Inwestorem dotyczące zakresu opracowania - Obowiązujące normy i przepisy 4. Zakres opracowania Wykonanie dokumentacji projektowo- kosztorysowej z opiniami, uzgodnieniami na remont Urzędu Pocztowego Dzierzgoń, Dzierzgoń, ul. Odrodzenia 9 Przedmiot opracowania - remont elewacji budynku - remont placu Zakres remontu - remont elewacji wraz z wymianą stolarki okiennej i drzwiowej zewnętrznej - remont schodów zewnętrznych - remont placu i dojścia do budynku wraz z remontem podjazdu dla osób niepełnosprawnych 6

7 Dokumentacja projektowa - Projekt budowlany wykonawczy na remont pomieszczeń Urzędu - Specyfikacja techniczna wykonania i odbioru robót - Część kosztowa 5. Charakterystyka ogólna stanu istniejącego Budynek zlokalizowany na rogu ulicy Odrodzenia i Wojska Polskiego. Jest to obiekt wolnostojący, murowany, dwupiętrowy podpiwniczony, kryty dachem dwuspadowym pokryty papą. Fundamenty ścian zewnętrznych wykonane z kamienia polnego, ścian wewnętrznych z cegły pełnej. Ściany z cegły budowlanej na zaprawie cem.- wap. Strop na piwnicami łukowy na belkach stalowych oraz drewniany, nad parterem, piętrem i poddaszem drewniany. Dach dwuspadowy kryty papą asfaltową. Więźba dachowa drewniana o konstrukcji krokwiowo- kleszczowej. Elewacje- tynk malowany farbą emulsyjną. Stolarka otworów okiennych i balkonów drewniana, malowana farba olejną w kolorze białym. Stolarka drzwiowa zewnętrzna drewniana, malowana lakierem bezbarwnym. W pomieszczeniach na piętrze zajmowanych przez Telekomunikację Polską sp. z o.o stolarka okien i drzwi balkonowych z profili PCV w kolorze białym. Rynny, rury spustowe i opierzenia z blachy stal. ocynk. Wody opadowe odprowadzone częściowo do gruntu. 6. Roboty rozbiórkowe i montaŝowe demontaŝ istniejących okien i drzwi balkonowych demontaŝ drzwi zewnętrznych z naświetlami demontaŝ opierzeń parapetów, gzymsów montaŝ okien i drzwi balkonowych montaŝ drzwi zewnętrznych 7

8 wymiana tynków wykonanie opierzeń parapetów, gzymsów i cokołów wykonanie powłok malarskich oczyszczenie istniejących elementów stalowych malowanie elementów stalowych uzupełnienie ubytków w elementach dekoracyjnych drewnianych zabezpieczenie lakierobejcą elementów drewnianych skucie istniejących schodów wykonanie nowoprojektowanych schodów zewnętrznych wykonanie nowoprojektowanej pochylni dla osób niepełnosprawnych montaŝ balustrad i poręczy stalowych skucie podjazdu i chodników demontaŝ istniejących słupków ogrodzenia od strony ul. Odrodzenia demontaŝ istniejących elementów ogrodzenia montaŝ nowoprojektowanego ogrodzenia wykonanie podjazdów, stanowisk parkingowych oraz chodników posadzenie krzewów i posianie trawy 7. Remont placu Chodniki Kostka betonowa wibroprasowana, w strefie wejścia do urzędu pocztowego dla klientów stary bruk gdański gr. 6 cm w kolorze czerwonym, pozostałe chodniki z kostki 2 T lub paletka gr. 6 cm w kolorze szarym podłoŝe z piasku średnio i drobnoziarnistego gr. 5 cm Stanowiska parkingowe - Kostka betonowa wibroprasowanej aŝurowej o wymiarach 40 x 60 x 10 cm - podłoŝe z piasku średnio i drobnoziarnistego gr. 5 cm - podbudowa z kruszywa kamiennego lub tłucznia gr. 15 cm 8

9 Podjazd - Kostka betonowa wibroprasowanej aŝurowej o wymiarach 40 x 60 x 10 cm - podłoŝe z piasku średnio i drobnoziarnistego z dodatkiem cementu w stosunku 1:4 gr. 5 cm - podbudowa z chudego betonu R m = 7 MPa gr. 20 cm - Grunt stabilizowany cementem R m = 2,5 MPa gr. 20 cm Pochylnia dla osób niepełnosprawnych - Murki ograniczające gr. 12 i 25 cm: ponad powierzchnią ruchu z cegły klinkierowej na zaprawie cementowo- wapiennej, poniŝej z bloczków betonowych gr. 24 cm; fundament Ŝelbetowy zbrojony prętami Ø 6 - Nawierzchnia pochylni z kostki betonowej wibroprasowanej stary bruk gdański gr. 6 cm w kolorze czerwonym, na podłoŝu z piasku średnio i drobnoziarnistego z dodatkiem cementu gr. 5 cm - Balustrada: poręcze i słupki z rury stalowej Ø51 x 3,2 mm malowanej farbami do metalu w kolorze RAL Poręcze zamontowane na wysokości 90 i 75 cm. Odległość poręczy między sobą 1,1 m. Ogrodzenie Murki oporowe, powyŝej powierzchni czynnej z cegły klinkierowej gr. 25 cm na zaprawie cementowo- wapiennej, poniŝej bloczki betonowe gr. 24 cm, ławy Ŝelbetowe zbrojone prętami Ø 6. Słupki, przęsła, furtki oraz bramy z profili stalowych zamkniętych malowanych farbami do metalu w kolorze RAL 8016 Istniejące słupki betonowe od strony ul. Wojska Polskiego obłoŝone płytkami klinkierowymi w kolorze terakota. Wykaz krzewów i drzew projektowanych K1 - BERBERYS CZERWONOLISTNY ( Berberis thunbergii Atropurpurea) K2 - IRGA POZIOMA (Cotoneaster horizontalis) K3 - FORSYCJA POŚREDNIA (Forsythia intermedia) K4 - LESZCZYNA POSPOLITA CONTORTA (Corylus avellana Contorta) D1 - LIGUSTR POSPOLITY (Ligustrum vulgare) D2 - LILAK POSPOLITY (Syringa vulgaris) 9

10 8. Remont elewacji budynku Technologia prac renowacyjnych elewacji Po ustawieniu rusztowań i uzyskaniu bezpośredniego dostępu dokonać przeglądu i badania stanu zachowania wypraw tynkarskich. Dokonać kwalifikacji powierzchni tynków do zachowania, uzupełnienia bądź wymiany na nowe Zbić tynki zakwalifikowane do wymiany Usunąć warstwy farb niespójnych z podłoŝem Usunięcie powłok malarskich z tynków, elementów ozdobnych zakwalifikowanych do pozostawienia. Najbardziej odpowiednim sposobem jest uŝycie myjki ciśnieniowej, uwaŝając na ograniczenie ilości wprowadzanej wody, aby wyeliminować moŝliwość wtórnego zawilgocenia, czy uaktywnienia ustabilizowanych soli budowlanych. W miarę moŝliwości uŝywać myjki z moŝliwością podgrzewania wody i stosowania pary. Po usunięciu powłok i niespójnych tynków, podłoŝe wzmocnić strukturalnie środkiem gruntującym Caparol AmphiSilan Grunfestiger poprzez intensywne wtarcie preparatu w podłoŝe. Dokonać niezbędnych uzupełnień tynków i wykonać nowe tynki w strefach zakwalifikowanych do wymiany. Tynki pozostawić do związania i wysuszenia przez okres 4-6 tygodni, zaleŝnie od warunków atmosferycznych od zakończenia prac. Alternatywnie moŝna wykorzystać mineralną szpachlówkę naprawczą Capalith Fassadenspachtel-P, co pozwoli skrócić okres wiązania i schnięcia do 7 dni. Odtworzyć zniszczone elementy wystroju elewacji, gzymsy, opaski, pilastry. Po przygotowaniu powierzchni elewacji zagruntować tynki środkiem AmphiSilan Tiefgrund LF, następnie malować dwukrotnie farbą silikonową AmphiSilan Plus wg kolorystyki. Elementy drewniane naleŝy oczyścić i przeszlifować, a następnie zaimpregnować farbą Capadur Impregnierlazur, po wyschnięciu malować lakierem Capadur F7- Langzeitlazur wg projektu kolorystyki. Elementy stalowe naleŝy oczyścić i przeszlifować, a następnie zagruntować farbą Capalac Allgrund, po wyschnięciu malować lakierem Capacryl PU-Gloss wg projektu kolorystyki. 10

11 Stolarka otworów okiennych i balkonowych WERSJA 1- okna i drzwi balkonowe drewniane: Drewno sosnowe, kolor biały, uszczelka wrębowa i przylgowa profilowana, silikon neutralny uszczelniający wrąb przyszybowy, klamka SECUSTIK, Rama ADPOL 68: drewno klejone trójwarstwowo, szerokość 68x80 mm (profil standard PS) Skrzydło ADPOL 68: drewno klejone trójwarstwowo 68x80mm Okucia obwiedniowe Siegenia, w standardzie WK0, w pomieszczeniach poczty w poziomie parteru okucia zwiększające bezpieczeństwo i odpowiadającym wymogom kl. WK-2, w wyposaŝeniu okien: klamka z kluczykiem, mechanizm uchylania skrzydła górnego z poziomu posadzki i nawietrzaki Wypełnienia pakiety szklarskie (szyby zespolone) w systemie ADPOL 68 o grubości 24-42mm, o współczynniku U=1,0. W pomieszczeniach poczty w poziomie parteru z szybami o podwyŝszonej odporności na włamanie. Szprosy międzyszybowe szerokości 8 mm. Okapnik aluminiowy z wkładką termiczną w kolorze wg palety RAL 1015 (malowanie proszkowe). Producent: np. ADPOL SA lub wg indywidualnego zamówienia Inwestora Drzwi zewnętrzne Drzwi zewnętrzne z naświetlem z drewna klejonego sosnowego, malowane lakierobejcą w kolorze dąb w ościeŝnicy drewnianej, zaopatrzone w zamek patentowy, trzy zawiasy, samozamykacz i klamkę z szyldem, naświetle szklone zestawem szyb float - wg indywidualnego zamówienia Inwestora Balustrady i poręcze schodów, balkonów i tarasu Ip. Po oczyszczeniu elementy stalowe malować farbą do metalu CHLOROKAUCZUK C w kolorze RAL 8016 na podkładzie antykorozyjnym UNIKOR C- DEKORAL Schody zewnętrzne Schody główne dla klientów poczty od ulicy Odrodzenia (ściana wschodnia): istniejące schody skuć do wymiaru projektowanego, ubytki uzupełnić wylewką betonowa, obłoŝyć płytkami klinkierowymi - terakota. Płytki stopnicowe z ryflowaniem antypoślizgowym. 11

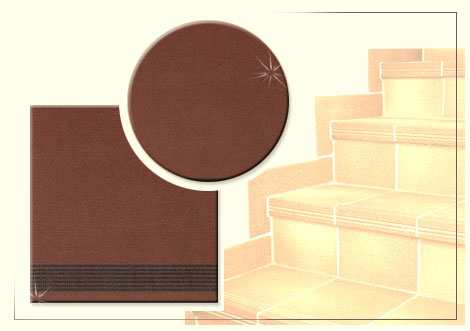

12 Schody na klatkę schodową od ulicy Wojska Polskiego (ściana północna): istniejące schody uzupełnić wylewką betonową, obłoŝyć płytkami klinkierowymi - terakota. Płytki stopnicowe z ryflowaniem antypoślizgowym. Schody do zaplecza poczty (ściana północna): istniejące schody skuć, wykonać nowoprojektowane schody Ŝelbetowe, wg załączonych rysunków konstrukcyjnych, obłoŝyć płytkami klinkierowymi - terakota. Płytki stopnicowe z ryflowaniem antypoślizgowym. Wycieraczki do butów i studzienki przyokienne Istniejące zabezpieczenie studzienek przyokiennych usunąć. Na spocznikach przy drzwiach wykonać wnęki gł. 3 cm. dla wycieraczek do butów. Projektowane wycieraczki do butów oraz zabezpieczenie studzienek przyokiennych - greting stalowy ocynkowany typ A1-25, wielkość oczka 25 x 25 cm, wysokość 25 mm, krawędzie wnęki oraz studzienek przyokiennych zabezpieczone ramą z kątownika 30 x 30 mm- WELAND Polska sp. z o.o. 9. Warunki ppoŝ. Przepisy stanowiące podstawę opisu - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 r. z późn. zm.) - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz z 2003 r. z późn. zm.) Dane liczbowe - Wysokość budynku w najniŝszym miejscu: 15,30 m - Liczba kondygnacji budynku- 5, ( piwnice, parter, I i II pietro, strych nieuŝytkowy), zakres opracowania obejmuje remont elewacji budynku oraz dachu. - Budynek zaliczony do obiektów niskich SW Odległość od obiektów sąsiadujących - 9,80 m od budynku 3 kondygnacyjnego, mieszkalnego z lokalami usługowymi w parterze, od strony wschodniej 12

13 - 6,80 m od budynku parterowego garaŝowego od strony północnej. Kategoria zagroŝenia ludzi Projektowany obiekt mieści się w kategorii zagroŝenia ludzi ZL III. Podział obiektu na strefy poŝarowe NaleŜy rozpatrywać w aspekcie całego obiektu- poza zakresem opracowania. Klasa odporności poŝarowej budynku oraz klasa rozprzestrzeniania ognia elementów budowlanych Klasa odporności poŝarowej budynku B. Klasa odporności ogniowej elementów budynku Główna Konstrukcja Ściana Ściana Strop Przekrycie dachu konstrukcja nośna dachu zewnętrzna wewnętrzna R 120 R 30 R E I 60 E I 60 EI 30 E 30 Oznaczenia w tabeli: R- nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku E- szczelność ogniowa (w minutach), określona jw. I- izolacyjność ogniowa (w minutach), określona jw. Elementy budowlane w części objętej zakresem opracowania odpowiadają Ŝądanej klasie odporności poŝarowej. Drogi poŝarowe Ulica Odrodzenia od strony północnej oraz ulica Wojska Polskiego od strony zachodniej stanowią drogi poŝarowe. 10. Warunki bezpieczeństwa Stopnice schodów zabezpieczone ryflowaniem antypoślizgowym Poziom wycieraczek na spocznikach licowany Pochylnia dla osób niepełnosprawnych ze spadkiem nie przekraczających 8 %, poręcze na wysokości 90 i 75 cm Balustrady i poręcze schodów i balkonów na wys. 1,1 m 11. Uwagi końcowe a) Materiały i rozwiązania techniczne i wykonawstwo zgodnie z Polskimi Normami i Warunkami Technicznymi robót budowlanych. 13

14 b) Materiały uŝyte musza posiadać atest Państwowego Zakładu Higieny i Świadectwa ITB. c) Roboty naleŝy prowadzić pod fachowym nadzorem technicznym. Opracowanie: II. WZORNIK KOLORYSTYCZNY farba elewacyjna silikonowa CAPAROL AmphiSilan Plus alternatywnie farba krzemianowa CAPAROL SilitolFinish PALAZZO 210- L90/C16/H80 farba elewacyjna silikonowa CAPAROL AmphiSilan Plus alternatywnie farba krzemianowa CAPAROL SilitolFinish PALAZZO 180- L93/C12/H80 14

15 farba elewacyjna silikonowa CAPAROL AmphiSilan Plus alternatywnie farba krzemianowa CAPAROL SilitolFinish NATUR WEIS- L93/C3/H95 farba elewacyjna silikonowa CAPAROL AmphiSilan Plus alternatywnie farba krzemianowa CAPAROL SilitolFinish PALAZZO 155- L40/C15/H80 elementy drewniane zabezpieczone lakierobejcą firmy DŐFA w kolorze palisander rynny- blacha stalowa ocynkowana powlekana poliestrem SP RAL 8017 (czekoladowo- brązowy)- BALEX METAL rury spustowe opierzenia gzymsów oraz parapety zewnętrzne- blacha stalowa ocynkowana powlekana poliestrem SP RAL 1015 (kość słoniowa)- BALEX METAL Stolarka okienno- drzwiowa zewnętrzna w kolorze białym Elementy stalowe malowane farba w kolorze RAL 8016 Schody zewnętrzne- płytki klinkierowe- terakota ObłoŜenie słupków bet. istn.- płytki elewacyjne terakota 15

16 Murki- cegła klinkierowa- terakota Chodniki- wejście główne dla klientów poczty oraz pochylni dla niepełnosprawnych- kostka betonowa wibroprasowana stary bruk, czerwony Chodniki pozostałe- kostka betonowa wibroprasowana 2T lub paletka, kolor szary Podjazdy i Stanowiska parkingowe- kostka betonowa wibroprasowana aŝurowa, kolor szary III. OPINIA TECHNICZNA Do projektu remontu elewacji budynku Urzędu Pocztowego w Dzierzgoniu. 1. Zakres remontu Remont obejmuje elewacje budynku z wymianą stolarki okiennej i drzwiowej, oraz drobne roboty zewnętrzne- schody, dojścia, podjazdy. 2. Stan istniejący konstrukcji dachu Dach dwuspadowy, drewniany, płatwiowy- kleszczowy ze ścianką kolankową i płatwią kalenicową. 16

17 Krokwie z krawędziaków 10 x 15 cm w rozstawie co ~ 1,0 m,, wiązar pełny co ~ 5,0 m. Płatew kalenicowa o wymiarach 10 x 18 cm oparta na słupkach o wymiarze 15 x 16 cm, kleszcze 2 x 10 x 15 cm. Płatew podparta mieczami o wymiarze 12,5 x 13,5 cm, zastrzały przy ściance kolankowej o wymiarze 15 x 16 cm przytrzymana kleszczami o wymiarze 2 x 8 x 17 cm. Konstrukcja dachu jest w dobrym stanie technicznym, nie wykazuje nadmiernych ugięć. 3. Konstrukcje projektowane NaleŜy rozebrać istniejące schody betonowe na zapleczu budynku i wykonać nowe z betonu B 15 zbrojone stalą A-0 płytowe. Płyta gr. 12 cm oparta na ścianie istniejącej i na projektowanej ścianie z cegły gr. 25 cm, która spoczywa na lawie fundamentowej z betonu B 15, wys. 25 cm i szer. 40 cm. Szczegóły na rysunku konstrukcyjnym. 4. Wnioski Na podstawie przeprowadzonej wizji lokalnej oraz wykonanych obliczeń statycznych sprawdzających, istniejąca konstrukcja dachu jest w dobrym stanie technicznym i przenosi obciąŝenia. W trakcie wymiany pokrycia naleŝy konstrukcję drewnianą dachu zabezpieczyć preparatem ognioochronnym i przeciwgrzybicznym. Opracowanie. 17

18 V. INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA 1. Funkcja obiektu Przedmiotem opracowania jest obiekt uŝyteczności publicznej Urząd Pocztowy Dzierzgoń, ul. Odrodzenia 9, Dzierzgoń. 2. Opis stanu istniejącego Budynek zlokalizowany na rogu ulicy Odrodzenia i Wojska Polskiego. Jest to obiekt wolnostojący, murowany, dwupiętrowy podpiwniczony, kryty dachem dwuspadowym pokryty papą. 3. Wpływ otoczenia na bezpieczeństwo i zdrowie uŝytkowników Otoczenie nie będzie wywierało negatywnego wpływu na projektowany obiekt w zakresie: - Szkodliwego promieniowania - Oddziaływania pól elektromagnetycznych - Hałasu - Wibracji - Zanieczyszczenia środowiska - Zanieczyszczenia gruntu - Zalewania wodami opadowymi - Osuwisk gruntu 4. Wpływ projektowanej inwestycji na bezpieczeństwo i zdrowie ludzi Charakter inwestycji sprawia, Ŝe nie zaistnieją zagroŝenia bezpieczeństwa i zdrowia ludzi w zakresie: - Szkodliwego promieniowania - Oddziaływania pól elektromagnetycznych - Hałasu - Wibracji - Zanieczyszczenia środowiska - Zanieczyszczenia gruntu i wód - Osuwisk gruntu 18

19 W projekcie zastosowano następujące rozwiązania zapewniające bezpieczeństwo i ochronę zdrowia ludzi: - Przegrody pionowe i poziome budynku zapewniające właściwą ochronę akustyczną i cieplną - Nie zastosowano urządzeń ani instalacji mogących wytworzyć szkodliwe promieniowanie i pola elektromagnetyczne - Nie zastosowano urządzeń emitujących szkodliwe substancje do atmosfery - Nie zastosowano urządzeń generujących hałas - Nie odprowadza się szkodliwych substancji do gruntu - Wszystkie elementy budynku zaprojektowano zgodnie z Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Infrastruktury nr 690, Dz. U. nr 75 z dnia r., w szczególności dział VII: Bezpieczeństwo uŝytkowania 5. Zakres robót - Roboty rozbiórkowe: demontaŝ stolarki okiennej i drzwiowej zewnętrznej, remont schodów zewnętrznych i pochylni dla niepełnosprawnych - Remont placu 6. Środki zapobiegania niebezpieczeństwom Środki zapobiegania niebezpieczeństwom wynikającym z wykonywania robót budowlanych: - Wykonywanie prac powyŝej 1,0 m przez osoby przygotowane do prac na wysokościach - Przed przystąpieniem do prac mogących spowodować niebezpieczeństwo dla ludzi naleŝy przeprowadzić szczegółowy instruktaŝ - Prace budowlane winny być wykonywane pod nadzorem osoby posiadającej odpowiednie uprawnienia - Zapewnić środki pierwszej pomocy - Plac budowy ogrodzić i odpowiednio oznakować - Zapewnić łączność z policją, straŝ poŝarną i pogotowiem ratunkowym Opracowanie: 19

20 VI. WYKAZ UZGODNIEŃ I DOKUMENTÓW 1. Uzgodnienie z Z/ppoŜ. z dnia r. 2. Opinia kominiarska nr 41 z dnia Uzgodnienie z Konserwatorem Zabytków nr ZN.4151/8470/2007/2008 z dnia r. 4. Oświadczenie projektantów 5. Decyzja o stwierdzeniu przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie dla mgr inŝ. arch. Piotra Lew 6. Zaświadczenie POIA dla mgr inŝ. arch. Piotra Lew 7. Decyzja o stwierdzeniu przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie dla inŝ. Jerzego Greszkiewicza 8. Zaświadczenie POIIB dla inŝ. Jerzego Greszkiewicza 9. Decyzja o stwierdzeniu przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie dla mgr inŝ. arch. Agnieszki Synak- Bryńczak 10. Zaświadczenie POIA dla mgr inŝ. arch. Agnieszki Synak- Bryńczak 20

21

22

23 ul. Wojska Polskiego ŚMIETNIK ZADASZONY UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU ogrodzenie O 1 brama B1 1. Istniejące nawierzchnie podjazdu oraz chodników usunąć. 2. Chodniki wykonać z kostki betonowej wibroprasowanej gr. 6 cm * wejście do Urzędu Pocztowego oraz pochylnia dla niepełnosprawnych kostka betonowa "stary bruk gdański", kolor czerwony * pozostałe chodniki kostka betonowa "2T" alternatywnie "paletka" w kolorze szarym 3. Podjazd oraz miejsca postojowe wykonane z kostki betonowej ażurowej 6 % 1 1,5 % 1 1,5 % 1 % 40x60x10cm, kolor szary 4. Istniejący mur z kamienia polnego pozostawić, obsadzić projektowanymi krzewami i drzewami, posiać trawę. 5. Istniejące ogrodzenie, bramy i furtki zdemontować. Wykonać nowoprojektowane elementy ogrodzenia profile stalowe montowane pomiędzy słupkami stalowymi, podmurówka wys. 50 cm z cegły klinkierowej. Istniejące słupki i murki obłożone płytkami klinkierowymi terakota 6. Wykonać zadaszenie placu na śmietnik. BUDYNKI 2x15x35 D2 3x15x35 K1 1 1 MUR Z CEGŁY PEŁNEJ KOSTKA AŻUROWA 1 % KOSTKA BETONOWA "stary bruk" KOSTKA BETONOWA "2T" lub "paletka" STOPNIE PŁYTKI Z TERAKOTY TRAWA KRZEWY DRZEWA SKARPY MUR KAMIEŃ POLNY MUREK GAZONY KWIATONE POLLYTAG ul. Odrodzenia ogrodzenie O 2 pochylnia 8 % brama B2 1 1,5 % 1 1,5 % 1 % K1 K1 K1 K1 K3 K1 K3 D1 K4 K2 istn.mur z kamienia polnego WYKAZ KRZEWÓW I DRZEW PROJEKTOWANYCH: K1 BERBERYS CZERWONOLISTNY ( Berberis thunbergii Atropurpurea) K2 IRGA POZIOMA (Cotoneaster horizontalis) K3 FORSYCJA POŚREDNIA (Forsythia intermedia) K4 LESZCZYNA POSPOLITA CONTORTA (Corylus avellana Contorta) D1 LIGUSTR POSPOLITY (Ligustrum vulgare) D2 LILAK POSPOLITY (Syringa vulgaris) BILANS POWIERZCHNI: pow. podjazdów utwardzonych ,3 m2 pow. stanowisk parkingowych... 53,3 m2 pow. chodników...72,8 m2 trawniki... 78,0 m2 PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 NAZWA I ADRES OBIEKTU : UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 REMONT UP DZIERZGOŃ TEMAT : NAZWA RYSUNKU: PROJEKT: OPRACOWANIE: SPRAWDZIŁ: mgr inż. arch. Piotr Lew REMONT PLACU PLAN SYTUACYJNY NR UPR.: mgr inż. arch. Agnieszka Synak BryńczakPO/KK/087/04 techn. Hanna Matwiejszyn 1933/Gd/85 DATA SKALA NR RYS. PODPIS: 1:100 A 1

24 UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU PRZEKRÓJ 1 1 1:25 1 % 1 1,5% 1 1,5% 1 % KOSTKA BET. WIBROPRASOWANA gr.6,0cm PODSYPKA PIASKOWA gr.5,0cm PODŁOŻE GRUNTOWE krawężnik 20x30cm typ ciężki KOMBET krawężnik 20x30cm typ ciężki KOMBET chodnik chodnik stanowisko parkingowe podjazd stanowisko parkingowe KOSTKA BET. WIBROPRASOWANA AŻUROWA gr. 10,0cm PODSYPKA PIASKOWA gr. 5,0cm PODBUDOWA Z KRUSZYWA KAM. LUB TŁUCZNIA gr. 15,0cm PODŁOŻE GRUNTOWE KOSTKA BET. WIBROPRASOWANA AŻUROWA gr. 10,0cm PODSYPKA CEM PIASK. 1:4 gr. 5,0cm PODBUDOWA Z CHUDEGO BETONU Rm = 7 MPa gr. 20,0cm GRUNT STABILIZOWANY CEMENTEM Rm = 2,5 MPa gr. 20,0cm PODŁOŻE GRUNTOWE KOSTKA BET. WIBROPRASOWANA AŻUROWA gr. 10,0cm PODSYPKA PIASKOWA gr. 5,0cm PODBUDOWA Z KRUSZYWA KAM. LUB TŁUCZNIA gr. 15,0cm PODŁOŻE GRUNTOWE PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 NAZWA I ADRES OBIEKTU : UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 REMONT UP DZIERZGOŃ TEMAT : NAZWA RYSUNKU: PROJEKT: OPRACOWANIE: SPRAWDZIŁ: REMONT PLACU PRZEKROJE NAWIERZCHNI mgr inż. arch. Piotr Lew NR UPR.: mgr inż. arch. Agnieszka Synak BryńczakPO/KK/087/04 techn. Hanna Matwiejszyn 1933/Gd/85 DATA SKALA NR RYS. 1:25 PODPIS: A 2

25 UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU POCHYLNIA PRZEKRÓJ A A 1:25 chodnik: kostka bet. wibroprasowana gr. 6,0cm podsypka piaskowa gr. 5,0cm podłoże gruntowe poręcze rura fi 51 x 3,2mm słupki rura fi 51 x 3,2mm cegła klinkierowa 8% cegła ceramiczna pełna istn. chodnik bloczki betonowe fundament żelbetowy pochylnia: kostka betonowa z betonu wibroprasowanego gr. 6cm piasek średnio lub drobnoziarnisty z dodatkiem cementu gr. 5cm podłoże istniejące 1. Poręcze i słupki wykonane zm rury stalowej fi 51x3,2 mm malowanej proszkowo RAL Poręcze obustronne na wysokości 90 i 75 cm od płaszcyzny ruchu. 3. Nawierzchnia pochylni z kostki betonowej wibroprasowanej "stary bruk" kolor czerwony. 4. Murki ponad powierzchnią ruchu wykonane z cegły klinkierowej w kolorze terakota, alternatywnie z bloczków betonowych licowanych płytkami elewacyjnymi terakota. POCHYLNIA WIDOK PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 TEMAT : REMONT UP DZIERZGOŃ NAZWA I ADRES OBIEKTU : NAZWA RYSUNKU: REMONT PLACU POCHYLNIA PRZEKRÓJ A A PROJEKT: NR UPR.: PODPIS: mgr inż. arch. Agnieszka Synak Bryńczak PO/KK/087/04 OPRACOWANIE: techn. Hanna Matwiejszyn SPRAWDZIŁ: mgr inż. arch. Piotr Lew 1933/Gd/85 DATA SKALA NR RYS. A :25 3

26 UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU prowadnice pod kółka blacha nierdzewna mocowana do podłoża PRZEKRÓJ A A 1: Profile stalowe spawać elektrodą ER 146, miejsca spawane oszlifować. 2. Profile stalowe malować: PRZĘSŁO P1 BRAMA B1 * 1x farba epoksydowa dwuskładnikowa do gruntowania NOBIEPOKSYD FURTKA F1 istn. słupki ceglane * 2 x farba poliuretanowa dwuskładnikowa NOBIKOLOR PUR, kolor RAL 8016 oblożone płytkami cokołowymi klinkierowymi terakota WIDOK przęsło P 1, brama B 1, furtka F 1 1: A 6 A PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: PRZĘSŁO P1 BRAMA B1 FURTKA F1 CIOR GDAŃSK, ul. Targ Rakowy 7/8 UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 TEMAT : REMONT UP DZIERZGOŃ NAZWA I ADRES OBIEKTU : NAZWA RYSUNKU: PROJEKT: REMONT PLACU OGRODZENIE O 1 NR UPR.: PODPIS: mgr inż. arch. Agnieszka Synak Bryńczak PO/KK/087/04 OPRACOWANIE: techn. Hanna Matwiejszyn SPRAWDZIŁ: mgr inż. arch. Piotr Lew 1933/Gd/85 DATA SKALA NR RYS. A :25 4

27 UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU WIDOK furtka F 2, przęsło P 4 1: Profile stalowe spawać elektrodą ER 146, miejsca spawane oszlifować. ogrodzenie P3 2. Profile stalowe malować: C * 1 x farba epoksydowa dwuskładnikowa do gruntowania NOBIEPOKSYD 8 C * 2 x farba poliuretanowa dwuskładnikowa NOBIKOLOR PUR, kolor RAL 8016 FURTKA F2 PRZEKRÓJ C C 1: PRZĘSŁO P WIDOK przęsło P 3 (fragment) 1: B PRZĘSŁO P 3 11 PRZEKRÓJ B B 1:25 FURTKA F2 pochylnia 8% 6 B 5 PRZĘSŁO P 3 (fragment) 8 12 prowadnice pod kółka blacha nierdzewna mocowana do podłoża PRZEKRÓJ A A 1: BRAMA B2 WIDOK przęsło P 2, brama B 2 1: A A PRZĘSŁO P2 BRAMA B2 PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 TEMAT : REMONT UP DZIERZGOŃ NAZWA I ADRES OBIEKTU : NAZWA RYSUNKU: PROJEKT: REMONT PLACU OGRODZENIE O 2 NR UPR.: PODPIS: mgr inż. arch. Agnieszka Synak Bryńczak PO/KK/087/04 OPRACOWANIE: techn. Hanna Matwiejszyn SPRAWDZIŁ: mgr inż. arch. Piotr Lew 1933/Gd/85 DATA SKALA NR RYS. A :25 5

28 2x16x30 słupki obłożone płytkami elewacyjnymi mrozoodpornymi terakota kostka betonowa gr. 6cm w kolorze szarym 3% UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU 2x16x30 2% 5x15x35 4x16x30 schody istn.zewn. płytki klinkierowe 30x30cm porecz na wys. 1,1m n.p.p. wycieraczka krata stal.ocynk. 60x40cm we wnęce gł. 3cm zabezpieczonej kątownikiem 30x30mm balustrada h=110 cm schody zewn. płytki klinkierowe 30x30cm istn.schody zewn. skućprojekt. schody żelbetowe wg rys. konstr. obłożone płytkami klinkierowymi 30x30cm łańcuch wycieraczka krata stal.ocynk. 60x40cm we wnęce gł. 3cm zabezpieczonej kątownikiem 30x30mm 2x15x35 UWAGI: Zakres opracowania: remont elewacji budynku z wymianą okien i drzwi zewnętrznych z modernizacją pochylni dla niepełnosprawnych oraz schodów zaplecza poczty. 1. Istniejące okna i drzwi zdemontować 2. Projektowane okna drewniane z drewna sosnowego, lakierowane farbami akrylowymi dąb jasny, alternatywnie z profili PCV z okleiną drewnopodobną dąb jasny, szklone szybą zespoloną, okucia obwiedniowe 3. Drzwi zewnętrzne drewniane, sosnowe, malowane farbami akrylowymi dąb jasny, 4. Drzwi zewnętrzne do Urzędu Pocztowego j.w. antywłamaniowe, klasy C, zaopatrzone w dwa zamki przelotowe i wizjer. 5. Dach: Istniejące pokrycie papowe i deskowanie usunąć. 6. Projektowane pokrycie dachu: * papa termozgrzewalna nawierzchniowa 4,5 kg SINTOPOL MINERAL * papa podkładowa 3 mm, np. FIBERPOL, przybijana gwoździami do deskowania, ze zgrzaniem zakładów * deskowanie deski impregnowane przeciwgrzybicznie i przeciwogniowo2,5 cm 7. Istniejace opierzenia murów i czap kominowych usunąć. Projektowane opierzenia z blachy stalowej ocynkowanej powlekanej poliestrem SP RAL 8017 (czekoladowo brązowy) BALEX METAL 8. Istniejące rynny, rury spustowe oraz parapety usunąć. 9. Projektowane rynny z blachy stalowej ocynkowanej powlekanej poliestrem SP RAL 8017 (czekoladowo brązowy), rury spustowe oraz parapety zewnętrzne j.w. w kolorze RAL 1015 (kość słoniowa) BALEX METAL 10. Istniejące elementy drewniane uszkodzone uzupełnić, malować lakierobejcą firmy DŰFA w kolorze palisander 11. Schody zewnętrzne płytki stopnicowe mrozoodporne terakota FERRO 30x30 cm Tarona 12. Słupki ogrodzeniowe, murek przy pojeździe dla niepełnosprawnych obłożone płytkami elewacyjnymi terrakota FERRO Tarona 13. Projektowane balustrady oraz poręcze profilie stalowe malowane proszkowo RAL Istniejące balustrady i poręcze stalowe po oczyszczeniu malować farbą do metalu w kolorze RAL Po usunięciu niespójnych tynków podłoże uzupełnić szpachlówką mineralną, malować samoczyszczącą farbą elewacyjną silikonową CAPAROL AmphiSilan Plus alternatywnie farbą krzemianową CAPAROL SilitolFinish wg rysunków kolorystyki elewacji. wycieraczka krata stal.ocynk. 60x40cm we wnęce gł. 3cm zabezpieczonej kątownikiem 30x30mm balustrada, poręcze na wys. 90 i 75 cm A cegła klinkierowa, gr. 25cm cegła klinkierowa, gr. 12cm murek gr.12cm wys. 1,1m ŚCIANY ISTNIEJĄCE poręcz na wys. 1,1m n.p.p. poręcz istn. 2% pochylnia 8% kostka betonowa gr. 6cm w kolorze czerwonym WYBURZENIA kostka betonowa gr. 6cm w kolorze czerwonym 7x14x30 schody istn.zewn. płytki klinkierowe 30x30cm 3x15x35 schody zewn. płytki klinkierowe 30x30cm zarys cokołu PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 NAZWA I ADRES OBIEKTU : UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 REMONT UP DZIERZGOŃ TEMAT : A NAZWA RYSUNKU: PROJEKT: OPRACOWANIE: SPRAWDZIŁ: REMONT ELEWACJI BUDYNKU RZUT PARTERU OBRYS mgr inż. arch. Piotr Lew DATA SKALA NR RYS. 1:50 NR UPR.: mgr inż. arch. Agnieszka Synak BryńczakPO/KK/087/04 techn. Hanna Matwiejszyn 1933/Gd/85 PODPIS: A 6

29 UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 NAZWA I ADRES OBIEKTU : UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 REMONT UP DZIERZGOŃ TEMAT : NAZWA RYSUNKU: OPRACOWANIE: ELEWACJA POŁUDNIOWA STAN ISTNIEJĄCY NR UPR.: mgr inż. arch. Agnieszka Synak Bryńczak PO/KK/087/04 OPRACOWANIE: techn. Hanna Matwiejszyn DATA SKALA NR RYS :50 PODPIS: A 8

30 Dach: 1. Istniejące pokrycie papowe i deskowanie usunąć. 2. Projektowane pokrycie dachu: * papa termozgrzewalna nawierzchniowa 4,5 kg SINTOPOL MINERAL * papa podkładowa 3 mm, np. FIBERPOL, przybijana gwoździami do deskowania, ze zgrzaniem zakładów * deskowanie deski impregnowane przeciwgrzybicznie i przeciwogniowo gr. 2,5 cm 3. Istniejace opierzenia murów i czap kominowych usunąć. 4. Projektowane opierzenia z blachy stalowej ocynkowanej powlekanej poliestrem SP RAL 8017 (czekoladowo brązowy) BALEX METAL 5. Istniejące rynny, rury spustowe oraz parapety usunąć. 6. Projektowane rynny z blachy stalowej ocynkowanej powlekanej poliestrem SP RAL 8017 (czekoladowo brązowy), rury spustowe oraz parapety zewnętrzne j.w. w kolorze RAL 1015 (kość słoniowa) BALEX METAL 7. Instalacja piorunochronna wg odrębnego opracowania. istn. elementy drewnianepo oczyszczeniu i uzupelnieniu ubytków malować lakierobejcą do drewna w kolorze palisander UP DZIERZGOŃ Dzierzgoń, ul. Odrodzenia 9 REMONT ELEWACJI BUDYNKU ORAZ PLACU O 15 fi 60 O 15 fi 60 O /120 O /120 O /130 O /130 O 5 108/188 O 5 108/188 istn. balustrady balkonówpo oczyszczeniu malować farbą antykorozyjną i nawierzchniową do metalu w kolorze RAL 8016 istn. elementy drewnianepo oczyszczeniu i uzupelnieniu ubytków malować lakierobejcą do drewna w kolorze palisander stolarka istn. drewnianąpo oczyszczeniu malować farbą do drewna w kolorze palisander istn. balustrady tarasu po oczyszczeniu malować farbą antykorozyjną i nawierzchniową do metalu w kolorze RAL 8016 płytki klinkierowe 30x30cm DB 2 100/290 O / / / / /220 płytki klinkierowe 30x30cm opierzenie blacha stal. ocynk. pokryta poliestrem RAL 1015 płytki klinkierowe 30x30cm stolarka istn. stalowapo oczyszczeniu malować farbą antykorozyjną i nawierzchniową do metalu w kolorze RAL 8016 proj. poręcz stal. malowana RAL 8016 O / / / / /220 DZ 3 110/ proj. pochylnia dla niepełnosprawnych 1. Poręcze i słupki wykonane zm rury stalowej fi 51x3,2 mm malowanej proszkowo RAL Poręcze obustronne na wysokości 90 i 75 cm od płaszcyzny ruchu. 3. Nawierzchnia pochylni z kostki betonowej wibroprasowanej "stary bruk" kolor czerwony. 4. Murki ponad powierzchnią ruchu wykonane z cegły klinkierowej w kolorze terakota, alternatywnie z bloczków betonowych licowanych płytkami elewacyjnymi terakota. proj. balustrada murowana h=1,1 m, cegła pełna gr. 12cm O /120 O /120 O /120 O /120 O /120 schody proj. zewn. obłożone płytkami klinkierowymi 30x30cm pochylnia: kostka betonowa z betonu wibroprasowanego gr. 6cm piasek średnio lub drobnoziarnisty z dodatkiem cementu gr. 5cm podłoże istniejące schody istn.zewn. obłożone płytkami klinkierowymi 30x30cm Technologia prac renowacyjnych elewacji. 1. Po ustawieniu rusztowań i uzyskaniu bezpośredniego dostępu dokonać przeglądu i badania stanu zachowania wypraw tynkarskich. Dokonać kwalifikacji powierzchni tynków do zachowania, uzupełnienia bądź wymiany na nowe. 2. Zbić tynki zakwalifikowane do wymiany. 3. Usunąć warstwy farb niespójnych z podłożem. 4.Usunięcie powłok malarskich z tynków, elementów ozdobnych zakwalifikowanych do pozostawienia. Najbardziej odpowiednim sposobem jest użycie myjki ciśnieniowej, uważając na ograniczenie ilości wprowadzanej wody, aby wyeliminować możliwość wtórnego zawilgocenia, czy uaktywnienia ustabilizowanych soli budowlanych. W miarę możliwości używać myjki z możliwością podgrzewania wody i stosowania pary. 5. Po usunięciu powłok i niespójnych tynków, podłoże wzmocnić strukturalnie środkiem gruntującym Caparol AmphiSilan Grunfestiger poprzez intensywne wtarcie preparatu w podłoże. 6. Dokonać niezbędnych uzupełnień tynków i wykonać nowe tynki w strefach zakwalifikowanych do wymiany. Tynki pozostawić do związania i wysuszenia przez okres 4 6 tygodni, zależnie od warunków atmosferycznych od zakończenia prac. Alternatywnie można wykorzystać mineralną szpachlówkę naprawczą Capalith Fassadenspachtel P, co pozwoli skrócić okres wiązania i schnięcia do 7 dni. 7. Odtworzyć zniszczone elementy wystroju elewacji, gzymsy, opaski, pilastry. 8. Po przygotowaniu powierzchni elewacji zagruntować tynki środkiem AmphiSilan Tiefgrund LF, następnie malować dwukrotnie farbą silikonową AmphiSilan Plus wg kolorystyki. 9. Elementy drewniane należy oczyścić i przeszlifować, a następnie zaimpregnować farbą Capadur Impregnierlazur, po wyschnięciu malować lakierem Capadur F7 Langzeitlazur wg projektu kolorystyki. 10. Elementy stalowe należy oczyścić i przeszlifować, a następnie zagruntować farbą Capalac Allgrund, po wyschnięciu malować lakierem Capacryl PU Gloss wg projektu kolorystyki. PRACOWNIA PROJEKTOWA FIRMY PROJEKTOWO BUDOWLANEJ "APB" SOPOT, ul. Kochanowskiego 23 NAZWA I ADRES INWESTORA: CIOR GDAŃSK, ul. Targ Rakowy 7/8 NAZWA I ADRES OBIEKTU : UP DZIERZGOŃ, Dzierzgoń, ul. Odrodzenia 9 REMONT UP DZIERZGOŃ TEMAT : NAZWA RYSUNKU: PROJEKT: OPRACOWANIE: SPRAWDZIŁ: REMONT ELEWACJI BUDYNKU ELEWACJA POŁUDNIOWA projekt mgr inż. arch. Piotr Lew DATA SKALA NR RYS. 1:50 NR UPR.: mgr inż. arch. Agnieszka Synak BryńczakPO/KK/087/04 techn. Hanna Matwiejszyn 1933/Gd/85 PODPIS: A 9
