1 BUDIKOM Usługi Budowlane i Komputerowe Piotrków Tryb. ul. Dzielna 14 m 63 : : : budikom@onet.pl PROJEKT TECHNICZNY REMONTU POKRYCIA DACHU BUDYNKU MIESZKALNEGO OBIEKT: Budynek mieszkalny wielorodzinny Budynek wysoki LOKALIZACJA: Piotrków Tryb. ul. Plac Czarnieckiego 8 działka o nr ewid.: 72/1 obr. 21 ZLECENIODAWCA: Towarzystwo Budownictwa Społecznego spółka z o.o Piotrków Tryb. AL. 3-go Maja 31 AUTOR OPRACOWANIA: mgr inż. Kazimierz Polowczyk DATA OPRACOWANIA: grudzień 2010r.

2 Spis treści 1. Podstawa opracowania i literatura Przedmiot, zakres i cel opracowania Dane ogólne, opis do projektu zagospodarowania Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie Opis ogólny budynku, opinia techniczna Opis remontu pokrycia dachowego Ochrona przeciwpożarowa Uwagi końcowe Informacje do planu bezpieczeństwa i ochrony zdrowia Informacje ogólne Część opisowa Prace szczególnie niebezpieczne Odpowiedzialność Zasady bezpieczeństwa przy pracach murowych i tynkowych Zasady bezpieczeństwa przy pracach wykończeniowych Zasady bezpieczeństwa przy pracach dekarskich Ochrona osobista pracowników Uwagi końcowe Oświadczenie projektanta Fotografie i Rysunki /22

3 OPIS TECHNICZNY 1. Podstawa opracowania i literatura - Zlecenie Towarzystwa Budownictwa Społecznego spółka z o.o. W Piotrkowie Tryb., Al. 3-go Maja 31, - Archiwalna inwentaryzacja budynku, - Wizja lokalna oraz pomiary własne, - Wywiad środowiskowy, - Książka obiektu budowlanego, - Dz. U. Nr 106 z dnia 5 grudnia 2000r., poz. 1126, Prawo Budowlane- tekst jednolity z późniejszymi zmianami, - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, - Polskie Normy Budowlane i inne dokumenty posiadające moc prawną w okresie wykonywania opracowania, - Literatura fachowa: J. Thierry, S. Zaleski: Remonty budynków i wzmacnianie konstrukcji; PZIiTB: Kontrola stanu technicznego obiektów budowlanych; W. Żenczykowski: Budownictwo ogólne, - Wytyczne w sprawie opracowywania ekspertyz techniczno ekonomicznych i przeglądów sprawności technicznej budynków mieszkalnych CUTOB. - Wydawnictwo Sekocenbud Biuletyn Cen Robót Zagregowanych Elementów i Obiektów Budowlanych, - Bistyp Consulting Zbiór Jednostkowych Wskaźników cenowych z zakresu budownictwa mieszkaniowego. - Polskie Normy Budowlane i inne dokumenty posiadające moc prawną w okresie wykonywania opracowania, 3/22

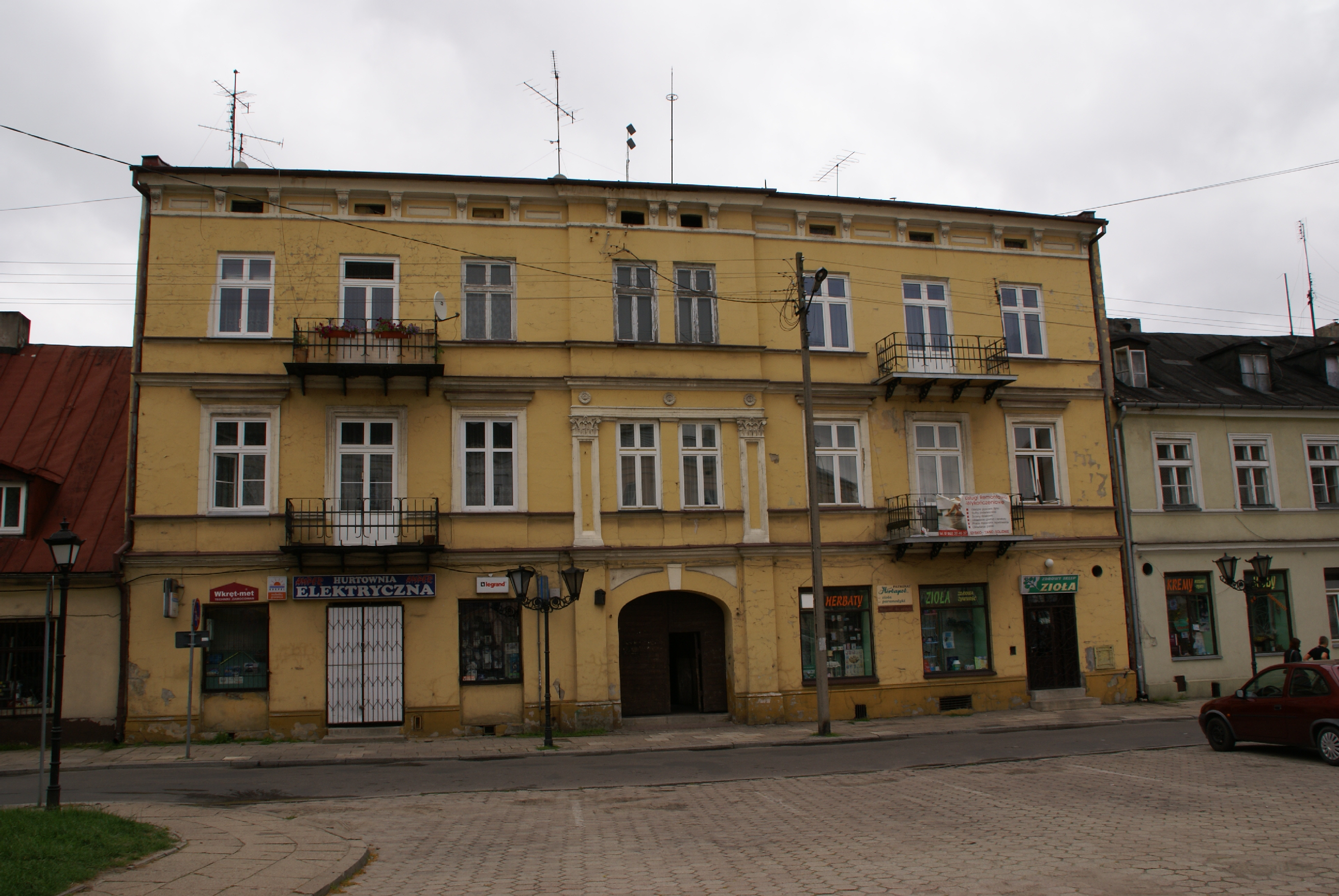

4 2. Przedmiot, zakres i cel opracowania Przedmiotem opracowania jest ustalenie stanu technicznego pokrycia dachu w budynku mieszkalnym wielorodzinnym zlokalizowanym w Piotrkowie Trybunalskim ul. Plac Czarnieckiego 8 budynek wysoki trzykondygnacyjny i oficyna południowa. Celem opracowania jest określenie stopnia zużycia elementów pokrycia dachowego oraz ustalenie ewentualnego sposobu naprawy i wykonania niezbędnych prac remontowych i pokrywczych, pozwalających doprowadzić przedmiotowy budynek do stanu zgodnego z przepisami prawa i wymogami Konserwatora Zabytków. Zakres opracowania obejmuje drewnianą więźbę dachową budynku oraz pokrycie dachu wraz z obróbkami blacharskimi, a także kominy w części ponad dachem. Opracowaniu podlega budynek wysoki trzykondygnacyjny i przyległa oficyna południowa. 3. Dane ogólne, opis do projektu zagospodarowania Na terenie objętym opracowaniem znajdują się obecnie budynek mieszkalny wielorodzinny posadowiony na planie o kształcie litery L, w ciągu zabudowy pierzei wschodniej Placu Czarnieckiego. Niniejsze opracowanie dotyczy części budynku frontowego trzykondygnacyjnego i oficyny od strony podwórza posesji. Omawiany budynek murowany z cegły pełnej. Budynek trzykondygnacyjny częściowo podpiwniczony, z poddaszem użytkowym, ze stropami na belkach drewnianych, dach drewniany pokryty papą. Całkowicie zasiedlony. Komunikację stanowi jedna klatka schodowa umieszczona centralnie z wejściami od strony bramy przejazdowej oraz druga klatka schodowa w oficynie z wejściem od strony elewacji północnej, od strony podwórza posesji. Elewacja frontowa to elewacja zachodnia od strony Placu Czarnieckiego. Nie projektuje się zmiany funkcji i przeznaczenia budynku. Skala i forma architektoniczna projektowanego remontu budynku jest nawiązaniem do zabudowy i krajobrazu już istniejącego i wcześniej wykonanych prac 4/22

5 na sąsiednich budynkach oraz zgodna z zaleceniami Konserwatora Zabytków (w załączeniu). Bez zmian pozostaje obsługa komunikacyjna budynku i jego położenie na działce, a także jego wysokość, bez zmian pozostaną również wymiary rzutu poziomego obrysu budynku. 4. Wpływ inwestycji na środowisko, higienę i zdrowie użytkowników oraz otoczenie Ze względu na rodzaj inwestycji zakłada się, ze jej wpływ na środowisko, higienę i zdrowie ludzi będzie znikomy. Projekt techniczny nie zakłada istnienia funkcji powodujących emisję hałasu oraz wibracji, a także nadmiernego promieniowania jonizującego, elektromagnetycznego. Budynek nie będzie powodował emisji zanieczyszczeń gazowych pyłowych ani płynnych, a funkcja budynku zapewnia, że nie będą powstawały zanieczyszczenia powierzchni gleby oraz wód powierzchniowych i podziemnych. Ponadnormatywne obciążenia oddziaływania mogą wystąpić jedynie na etapie wykonywania prac rozbiórkowych i remontowych i będą mieć charakter incydentalny i krótkotrwały. 5. Opis ogólny budynku, opinia techniczna Omawiany budynek jak już wcześniej wspomniano to obiekt ze ścianami murowanymi z cegły palonej pełnej, z poddaszem użytkowym przeznaczonym częściowo na lokale mieszkalne, częściowo na suszarnie i pomieszczenia gospodarcze. Obecny kształt i podział obiekt uzyskał w latach powojennych. Nastąpił wtedy również podział na mniejsze lokale mieszkaniowe. Stropy na belkach drewnianych oparte na ścianach podłużnych. Więźba dachowa drewniana, dach dwupołaciowy (budynek frontowy) i jednopołaciowy (oficyna). Pokrycie z kilku warstw papy nanoszonej w nakładkę, na starym pokryciu z blachy stalowej ocynkowanej, obecnie pokrycie ze śladami lokalnych napraw, któ- 5/22

6 re okazują się mało skuteczne. Pokrycie z licznymi przeciekami, szczególnie w okolicach kominów i innych obróbek blacharskich oraz w okolicach wyłazów dachowych, co powoduje pogarszanie się stanu konstrukcji drewnianej. Warstwa nawierzchniowa podczas eksploatacji budynku uległa zużyciu. Stan techniczny pokrycia ze względu na liczne nieszczelności i zużycie oceniam jako zły i kwalifikuje je do wymiany. Obróbki blacharskie i orynnowanie również do wymiany. Schody na poddasze drewniane, strome. Więźba dachowa drewniana w części budynku od strony Placu Czarnieckiego dwupołaciowa, w części oficyny od podwórza posesji jednopołaciowa, ze spadkiem w stronę podwórza posesji. Więźba krokwiowo-płatwiowa. Krokwie oparte na płatwiach pośrednich oraz na ściankach kolankowych z murłatami (płatwie przyścienne). Krokwie oparte na płatwiach pośrednich oraz na ściankach kolankowych z murłatami (płatwie przyścienne). Dodatkowo ramy spięte jętkami (dla dachu od strony Placu Czarnieckiego) Stan drewna ze względu na jego wiek kwalifikuje się do wzmocnienia. Krokwie i deskowanie z niewielkimi miejscowymi z porażeniami przez szkodniki biologiczne (grzyb domowy właściwy i owady spuszczela). Na skutek przecieków z nieszczelnego pokrycia dachu elementy konstrukcji narażone były na zawilgocenie co mogło spowodować osłabienie ich wytrzymałości, ale nie doprowadziło jeszcze do powstania nadmiernych ugięć i lokalnych odkształceń. Obecnie stan techniczny więźby dachowej oceniam jako dostateczny, wymagający wykonania niewielkich lokalnych wzmocnień i uzupełnienia ubytków. Wzmocnienia wymagają również końcówki krokwi. Stan techniczny budynku kwalifikuje go do wykonania prac remontowych pokrycia. 6. Opis remontu pokrycia dachowego Istniejące pokrycie dachu, ze względu na duże nieszczelności oraz na znaczne zużycie papy i obróbek blacharskich wymaga wymiany na nowe. Projekt przewiduje wymianę istniejącego pokrycia na nowe wykonane z blachy stalowej ocynkowanej, układanej na rąbek. 6/22

7 Blacha stalowa ocynkowana powinna odpowiadać wymaganiom Polskiej Normy i posiadać odpowiednie certyfikaty. Powierzchnia blachy ocynkowanej powinna być równa, gładka i powleczona obustronnie cynkiem w sposób ciągły. Do każdej partii blachy powinno być dołączone świadectwo jakości. Blacha powinna być pakowana i przechowywana zgodnie z obowiązującymi normami. Przewozić ją należy środkami transportu zabezpieczonymi przed opadami. Prace należy rozpocząć od demontażu istniejącego pokrycia wraz z łatami oraz wszelkimi obróbkami towarzyszącymi. Projektuje się do wymiany całkowitej łacenia pod nowe pokrycie. Krycie dachu rozpoczyna się od umocowania pasa usztywniającego i pasa okapowego. Górne brzegi arkuszy nie mogą wypadać nad szczeliną między deskami (łatami). Złącza poziome sąsiadujących ze sobą arkuszy blachy powinny być przesunięte względem siebie co najmniej o 10 cm. Rys. 1 Pasy usztywniające i okapowe - z uchwytem rynnowym hakowym z uchwytem rynnowym pasowym 1-pas usztywniający, 2-pas okapowy Pas usztywniający wykonuje się z blachy stalowej ocynkowanej (blacha pokryciowa) o grubości 0,6 mm i szerokości około 200 mm. Przybija się go do deski okapowej 2 rzędami gwoździ blacharskich rozstawionych mijankowo co 150 mm. Łączenie go równolegle i prostopadle do okapu wykonuje się na rąbki leżące pojedyncze lub podwójne, mocowane żabkami. Każdy arkusz przed podaniem na dach powinien mieć zagięte brzegi. 7/22

8 Rys. 2 Arkusz blachy z zagięciami 1-rąbek leżący dolny, 2-rąbek leżący górny, 3-duży rąbek stojący, 4-mały rąbek stojący Arkusze blachy powinny być układane krótszymi brzegami równolegle do okapu i łączone na rąbki leżące, pojedyncze, równoległe do okapu oraz na rąbki podwójne prostopadłe do okapu, leżące lub stojące. Rys. 3 - Rąbek leżący pojedynczy (góra), rąbek leżący podwójny (dół) Rys. 4 Umocowanie arkusza blachy do podkładu żabką stojącą 4x100 z blachy ocynkowanej 1-rąbek stojący duży, 2-rąbek stojący mały, 3-łapka pojedyncza przybita do podkładu Arkusze do podkładu przytwierdza się za pomocą żabek leżących i łapek stojących (rys. 4), wyciętych z blachy i przybitych jednym końcem do podkładu, a drugim wpuszczonym w rąbki. Rozstaw żabek: na dłuższych brzegach arkuszy co 50 cm i 20 cm od końca arkusza, 8/22

9 na krótszych brzegach co 45 cm symetrycznie do osi arkusza. co 10 cm. Rąbki leżące sąsiednich pasów powinny być przesunięte względem siebie Rys. 5 Rozmieszczenie żabek, łapek i języków na arkuszach blachy 1-łapka, 2-żabka, 3-język, 4-gwoździe Rabki stojące obu połaci przy kalenicy powinny być przesunięte względem siebie o pół arkusza i położone (zmienione na leżące) na długości 8-10 cm. W kalenicy arkusze blachy obu połaci powinny być połączone na rąbek stojący. Przed pokryciem okapu powinny być przytwierdzone do podkładu uchwyty do rynien, a okapy bez rynien powinny być zakończone tzw. Kapinosem. Rys. 6 Pokrycie kalenicy 1-rąbek stojący wzdłuż kalenicy, 2-rąbek leżący prostopadły do kalenicy, 3-rąbek lezący równoległy do kalenicy 9/22

10 Rys. 7 Zakończenie okapu 1-kapinos, 2-pokrycie z blachy Wykonywanie pokrycia jest zabiegiem ostatecznym, dlatego wcześniej należy zakończyć wszystkie prace związane z remontem kominów i inne prace murarskie i tynkarskie. Wykonać naprawę konstrukcji kominów. Przemurować należy kominy poniżej połaci dachowych, do poziomu jetek na poddaszu. Na tak wymurowanych kominach wykonać czapki kominowe. Podczas tych prac należy stosować się do ekspertyzy i inwentaryzacji przewodów kominowych i wentylacyjnych wykonanych przez uprawniony zakład kominiarski (aktualna opinia i inwentaryzacja kominów powinna być wykonana przed przystąpieniem do robót). Wyloty przewodów wentylacyjnych i wolnych na boki kominów (pod czapką betonową), wyloty przewodów spalinowych i dymowych do góry (przez czapkę kominową). Przed wykonywaniem czapek kominowych wykonawca na roboczo ustali z zakładem kominiarskim wykonującym przegląd przewodów kominowych rozmieszczenie i układ kanałów. Odbiór techniczny pokrycia dachu. Przedmiotem odbioru jest sprawdzenie prawidłowości wykonania pokrycia ze szczególnym uwzględnieniem następujących elementów: Sprawdzenie wykonania szczelin dylatacyjnych, których szerokości powinna wynosić min 10 mm wokół wystających z dachu elementów, Na przylegających murkach trwałość tynków, 10/22

11 Sprawdzenie jakości wykonania okuć blacharskich na wszystkich wypustach i rurach przelotowych, Stan urządzeń zabezpieczających (barierki, kotwy, drogi pożarowe). Ilość i rodzaj wykonanych warstw, Jakość wykonanych połączeń, wielkość zakładek, przesunięć pomiędzy warstwami, Jakość wykonania obróbek detali kominków, rur przepustowych, kominów okien dachowych, uchwytów, Przy dachach o niewielkich spadkach należy sprawdzić płaszczyznę pokrycia, oraz czy przy przejściach wszelkiego rodzaju wypustów nie ma zalegania wody, Jakość wykończenia pokrycia na obwodzie dachu, Prawidłowość uszczelnienia szczelin dylatacyjnych, Fakt odbioru należy zaznaczyć w dzienniku budowy. Obróbki blacharskie wykonać z blachy stalowej ocynkowanej gr 0,55 mm. Blacha stalowa ocynkowana powinna odpowiadać wymaganiom Polskiej Normy i posiadać odpowiednie certyfikaty. Powierzchnia blachy ocynkowanej powinna być równa, gładka i powleczona obustronnie cynkiem w sposób ciągły. Do każdej partii blachy powinno być dołączone świadectwo jakości. Wymienić w obrębie remontowanego dachu wszystkie obróbki wokół kominów, obróbki pasa nadrynnowego, orynnowanie, obróbki kalenicy, ogniomurów, itp. Dolna część kominów powinna być obrobiona do wysokości około 20 cm na całym obwodzie, przy czym od strony kalenicy wykonać odboje odprowadzające wodę zza kominów na boki. Rynny dachowe i rury spustowe wykonane z blachy stalowej ocynkowanej o grubości 0,6-0,7 mm. Odcinki rynien dachowych obustronnie lutować na zakład co najmniej 20 mm w kierunku spływu wody. Uchwyty rozmieszczone co 50 cm. Konstrukcja drewniana więźby dachowej pozostaje bez zmian. W trakcie prowadzenia prac, należy zwrócić uwagę, że w bezpośrednim sąsiedztwie prowadzonych robót znajdują się lokale mieszkalne. 11/22

12 7. Ochrona przeciwpożarowa Budynek oraz remontowana część budynku mieszkalnego na podstawie Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( 209 ust. 2) nie zalicza się do żadnej kategorii zagrożenia ludzi z wymaganą klasą odporności pożarowej, i zgodnie z Rozporządzeniem MSWiA z dnia 16 czerwca 2003r. (Dz. U. Nr 121, poz. 1137) niniejsze opracowanie nie wymaga wykonywania uzgodnień pod względem ochrony przeciwpożarowej. Konstrukcje drewniane chroni się przed ogniem poprzez impregnację preparatami takimi jak Ogniochron, Intox S i Fobos M-2. Wszystkie one są substancjami wymywanymi przez wodę. Elementy drewniane nowe powinno się nasycić (poprzez smarowanie lub natrysk) tymi preparatami dopiero po ułożeniu pokrycia, gdy nie zagraża jej już deszcz. By osiągnąć zadowalający efekt (drugi stopień niepalności materiały trudno zapalne), na drewno powinno się nałożyć kilka warstw impregnatu (np. w przypadku malowania lub spryskiwania pionowych powierzchni popularnym Fobosem M-2 nawet osiem). Bardziej skuteczna jest impregnacja przez długotrwałą kąpiel. Ponieważ jednak wszystkie preparaty ogniochronne są wymywalne przez wodę, po takim zabiegu materiał należy chronić przed działaniem czynników atmosferycznych. Zastosowany materiał powinien posiadać odpowiednie atesty. Po zakończeniu modernizacji obiektu należy opracować instrukcję bezpieczeństwa pożarowego i ewakuacji. 8.Uwagi końcowe Wszelkie prace należy wykonywać zgodnie z obowiązującymi Polskimi Normami, sztuką budowlaną z zachowaniem niezbędnych środków ostrożności, pod 12/22

13 nadzorem osób uprawnionych. Do prowadzenia prac nie stosować maszyn powodujących powstawanie nadmiernych wibracji i wstrząsów. Roboty remontowe i powinny być prowadzone przez osobę posiadającą uprawnienia do prowadzenia tego typu prac. Pracownicy zatrudnieni przy robotach remontowych powinni mieć odpowiednie kwalifikacje zawodowe. Tablica informacyjna i dziennik budowy powinna być zgodna z obowiązującą ustawą Prawo Budowlane (w sprawie warunków i trybu postępowania przy wykonywaniu robót budowlanych oraz rozbiórkach obiektów budowlanych oraz udzielania pozwoleń na zmianę sposobu użytkowania obiektów budowlanych lub ich części). Wszystkie prace należy wykonywać stosując się do zasad określonych w Warunkach technicznych wykonania i odbioru robót budowlano montażowych ITB tom I, wydawnictwo Arkady. Do prowadzenia robót zabrania się stosowania ciężkiego sprzętu (np.: młotów pneumatycznych). Prace należy prowadzić sposobem ręcznym, z użyciem lekkich narzędzi. Zabrania się składowania materiałów z rozbiórki na stropach i schodach nierozbieranej części budynku. Prace budowlane należy prowadzić ze szczególnym uwzględnieniem i zachowaniem zasad i przepisów BHP. 9. Informacje do planu bezpieczeństwa i ochrony zdrowia (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Plan bioz został wykonany na prace już zaprojektowane uwzględniając warunki, jakie wynikają z projektu zagospodarowania terenu i będzie stale uaktualniany na podstawie sporządzanej oceny ryzyka. Rodzaje zawodów występujących na budowie: Murarze, tynkarze, malarze, blacharze, kierowcy, dekarze, robotnicy budowlani, cieśle. 13/22

14 9.1.Informacje ogólne Nazwa zadania: Wymiana pokrycia dachu wraz z obróbkami blacharskimi i orynnowaniem w budynku mieszkalnym wielorodzinnym Adres inwestycji: Piotrków Tryb. ul. Plac Czarnieckiego 8 budynek trzykondygnacyjny Inwestor: Towarzystwo Budownictwa Społecznego Piotrków Tryb. Al. 3-go mają 31 Imię i nazwisko oraz adres projektanta sporządzającego informację bioz: mgr inż. Kazimierz Polowczyk zam.: Piotrków Tryb. ul. Dzielna 14 m Część opisowa a)zakres podstawowych robót dla całego zamierzenia budowlanego: wymiana pokrycia dachu, wymiana orynnowania oraz obróbek blacharskich, przemurowanie kominów w części ponad dachem (Wykaz istniejących na działce obiektów budowlanych) Działka zabudowana istniejącymi budynkami: 1-omawiany budynek murowany, 2-przyległe budynki oficyn, 3-budynek mieszkalny trzykondygnacyjny. b) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie występują. c) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy: Do prac szczególnie niebezpiecznych należy zaliczyć: prace przy remoncie orynnowania, prace na wysokości powyżej 5,0 m przy wykonywaniu remontu kominów, prace dekarskie, 14/22

15 montaż i prace na rusztowaniach, Wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości powyżej 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości ponad 3,0 m: Nie dotyczy Wykonywanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem się materiału transportowanego i uszkodzeniem dźwigu podczas montażu wiązarów dachowych. Nie dotyczy (prace wykonywane z pojedynczych elementów) Inne zagrożenia podczas realizacji robót budowlanych nie występują. d) Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 poz. 401: rozdział 8 rusztowania i podesty robocze, rozdział 9 roboty na wysokości 9.3. Prace szczególnie niebezpieczne Do prac szczególnie niebezpiecznych należy zaliczyć: prace na wysokości przy wykonywaniu robót remontowych kominów murowanych, montaż i prace na rusztowaniach, prace na wysokości przy wykonywaniu remontu obróbek blacharskich oraz wymianie pokrycia dachu. Rodzaje zawodów występujących na budowie: Murarze, tynkarze, malarze, blacharze, kierowcy, dekarze, robotnicy budowlani, cieśle Odpowiedzialność Kierownik budowy odpowiada za koordynację prac i kontakty z inwestorem oraz za organizację dostaw na budowę materiałów i sprzętu we współpracy z bazą generalnego wykonawcy. Or- 15/22

16 ganizuje też pracę w taki sposób aby była ona bezpieczną. Kopia uprawnień i szczegółowy zakres obowiązków znajdują się w biurze budowy. Kierownik budowy uprawniony jest również do kontaktów na szczeblu osób odpowiedzialnych za bioz w poszczególnych firmach podwykonawczych jeżeli takowe występują. Koordynator ds. bhp kontroluje wszystkich wykonawców w zakresie przestrzegania zasad bezpieczeństwa i ochrony zdrowia i planu bioz. Spostrzeżenia i wnioski w sprawie nieprzestrzegania przepisów w zakresie bioz koordynator przedkłada kierownikowi na bieżąco wpisując je w zeszyt i podając datę i stanowisko pracy, którego te spostrzeżenia dotyczą. Kierownik budowy zapoznaje się z nimi potwierdzając ten fakt swoim podpisem. Kierownik budowy ma prawo żądać od podwykonawców przedstawienia opinii technicznej o eksploatowanym przez nich sprzęcie a zwłaszcza decyzję dopuszczającą urządzenie do ruchu Zasady bezpieczeństwa przy pracach murowych i tynkowych Prace mogą wykonywać tylko wykwalifikowani pracownicy, przeszkoleni do prowadzonych robót. Skład brygady pracowniczej określa się według zakresu prac. Przed rozpoczęciem prac montażowych pracownicy muszą być przeszkoleni z przepisów bezpieczeństwa pracy i ochrony przeciwpożarowej. Kierownik brygady winien zabezpieczyć teren budowy. Przy wykonywaniu robót murowych i tynkowych obowiązują następujące wymagania: Na stanowisku roboczym należy utrzymywać czystość i porządek, a materiały tak układać aby nie przeszkadzały w pracy. Nie prowadzić robót jednocześnie na dwóch lub więcej poziomach na rusztowaniach bez odpowiednich zabezpieczeń. Nie wolno wykonywać robót murowych i tynkowych z drabin przystawnych. Zabronione jest zrzucanie materiałów, narzędzi i innych przedmiotów z wysokości Zasady bezpieczeństwa przy pracach wykończeniowych Przy umocowywaniu w pomieszczeniach wykładzin podłogowych lub ściennych z zastosowaniem mas palnych wybuchowych lub zawierających rozpuszczalniki oraz przy pokrywaniu podłóg lakierem rozpuszczalnikowym lub innymi materiałami o podobnych właściwościach należy na czas wykonywania robót i wyparowania rozpuszczalników usunąć wszystkie otwarte źródła ognia na odległość co najmniej 30 m od tych pomieszczeń, wyłączyć instalację elektryczną, a w razie potrzeby oświetlenia stosować światło elektryczne w szczelnej oprawie połączone kablem z punktem zasilania znajdującym się poza częścią obiektu, w którym wykonywane są robot. Zapewnić dostateczną wentylację, używać obuwia nie powodującego iskrzenia, nie rzucać narzędzi metalowych. Przed wejściem do budynku i do poszczególnych pomieszczeń, o których mowa 16/22

17 powyżej, należy umieścić tablice ostrzegawcze o pracy z materiałem łatwo zapalnym i zakazujące palenia. Prace powinny być wykonywane pod stałym nadzorem technicznym. Palenie tytoniu i zbliżanie się pracowników do otwartych źródeł ognia w ubraniach roboczych nasyconych parami rozpuszczalników jest zabronione. Wykonywanie robót malarskich przy użyciu drabin rozstawnych jest dozwolone tylko do wysokości nie przekraczającej 4 m od podłogi. Drabiny należy zabezpieczyć przed pośliźnięciem i rozsunięciem się. W pomieszczeniach, w których są prowadzone roboty malarskie roztworami wodnymi, należy wyłączyć instalację elektryczną. Malowanie farbami zawierającymi trujące składniki jest dozwolone tylko pędzlem Zasady bezpieczeństwa przy pracach dekarskich Prace montażowe mogą wykonywać tylko wykwalifikowani pracownicy, przeszkoleni do układania papy. Skład brygady pracowniczej określa się według zakresu prac. Minimalna liczba osób do układania papy to dwie osoby. Przed rozpoczęciem prac montażowych pracownicy muszą być przeszkoleni z przepisów bezpieczeństwa pracy i ochrony przeciwpożarowej. Przy pracach remontowych należy dokonać ekspertyzy stanu technicznego konstrukcji dachowej jak i elementów zabezpieczających jak barierki, itp. Kierownik brygady winien zabezpieczyć teren budowy. Przy pracach zgrzewaniem należy zwracać baczną uwagę na: Stanowisko pracy bezwzględnie wyposażyć w niezbędne środki gaśnicze, Codziennie kontrolować jakość palników, węży, reduktorów, szczelności zaworów na butli, Używać tylko sprawnych palników wyposażonych w stojaki do pracy z dyżurnym płomieniem, Nie wolno dopuścić do kontaktu płomienia z materiałem łatwopalnym, Pozostawić osobę dyżurną po zakończeniu prac zgrzewaniem Ochrona osobista pracowników Należy przewidzieć ponadto sprzęt ochrony indywidualnej, osobistej, specjalną odzież oraz sposób montażu rusztowań lub pomostów. Teren prowadzonych prac powinien zostać wydzielony i ogrodzony. Obowiązują opracowane i dostępne procedury wykonywania tych robót i specjalnego instruktażu bezpiecznie wykonywanej roboty. Specjalne szkolenie musi uwzględniać uświadomienie pracownikom konieczności przestrzegania całkowitego zakazu używania każdego alkoholu zarówno w czasie pracy jak i po pracy przez okres trwania prac, gdyż nie zastosowanie się do tych warunków procedury może skończyć się dla nich kalectwem lub śmiercią. Sprzęt ochrony osobistej pracowników powinien posiadać atesty oraz instrukcje określające sposób jego użytkowania, konserwacji i przechowywania. 17/22

18 Do wykonywania prac szczególnie niebezpiecznych będą dopuszczeni pracownicy, którzy oprócz wymogów regulowanych przepisami bhp, będą dodatkowo przeszkoleni w zakresie bhp przy tych pracach z uwzględnieniem konkretnych warunków na budowie. Bezpośredni nadzór nad tymi pracami sprawuje kierownik budowy, który udzieli pracownikom instruktażu i ustali imienny podział pracy, kolejność wykonywania zadań i przypomni wymagania bhp przy poszczególnych czynnościach. 9.4.Uwagi końcowe Godziny dostaw materiałów należy uzgadniać z szefem ochrony budowy lub inwestorem. Dla materiałów łatwopalnych należy wyznaczyć odpowiednio zabezpieczony magazyn na przyległym terenie lub w remontowanym obiekcie, należy to do obowiązków wykonawcy. Nie przewiduje się przechowywania paliwa do maszyn roboczych i urządzeń mechanicznych. Wykonawcy zakładają na swój koszt liczniki odbioru energii elektrycznej i wody. Wykonawcy zapewnią pracownikom dostęp do WC TOI TOI proporcjonalnie do ilości zatrudnionych pracowników. Drogi bezpiecznej i sprawnej komunikacji umożliwiającej szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń zaznaczone są przez inwestora na remontowanym obiekcie w zgodzie z odpowiednimi przepisami. Wypadek przy pracy musi być zgłoszony, poza formalnościami regulowanymi przepisami, w trybie natychmiastowym do kierownika budowy a pod jego nieobecność do koordynatora budowy ds. bhp z jednoczesnym wstrzymaniem robót w miejscu wypadku. Dalsze postępowanie zgodnie z instrukcją postępowania IPP 10.02/34. Punkt pierwszej pomocy sanitarnej znajduje się w na zapleczu budowy. Najbliższy punkt lekarski znajduje się w pogotowiu ratunkowym w miejscowości...przy ul tel.... Straż Pożarna przy ul.... w... tel... Komisariat Policji przy ul.... w...tel.... Powyższe telefony i adresy winne być wywieszone na tablicy informacyjnej a ponadto znane każdemu pracownikowi i pracownikowi nadzoru technicznego, co potwierdzają we wspomnianym protokole wprowadzenia wynikającym z informacji dla wykonawców. Kontenery WC TOI TOI lub inne ubikacje tymczasowe placu budowy są ustawiane w ilości zmiennej zależnej od ilości zatrudnionych na budowie pracowników (lub wykonawcy zapewni inny sposób korzystania przez pracowników z WC). 18/22

19 10. Oświadczenie projektanta Działając na podstawie Ustawy Prawo Budowlane z dnia 7 lipca 1994r z późniejszymi zmianami zgodnie z art.20 ust.4, ja niżej podpisany oświadczam, że niniejsza dokumentacja techniczna wykonana została na podstawie i zgodnie z obowiązującymi obecnie przepisami oraz zasadami wiedzy technicznej.... (podpis projektanta) 19/22

20 11. Fotografie i Rysunki Fot. 1, 2, 3 - Widok strychu do uporządkowania 20/22

21 Fot. 4, 5 Widok elementów konstrukcyjnych więźby dachowej 21/22

22 Fot. 6, 7 Widok lokalnych zawilgoceń tynków na suficie mieszkanie na poddaszu (skutek lokalnych nieszczelności pokrycia dachu) 22/22
