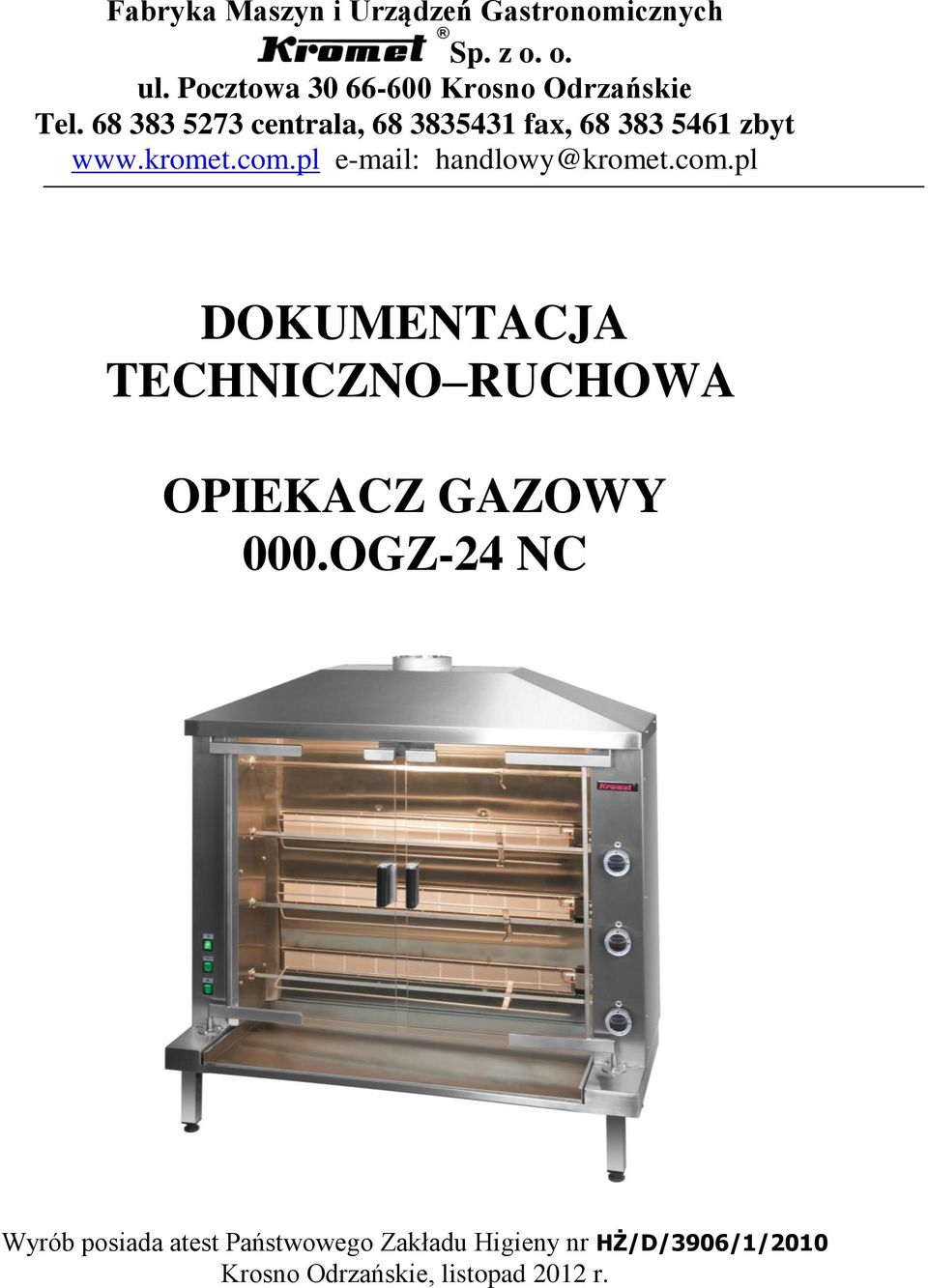

1 Fabryka Maszyn i Urządzeń Gastronomicznych Sp. z o. o. ul. Pocztowa Krosno Odrzańskie Tel centrala, fax, zbyt handlowy@kromet.com.pl DOKUMENTACJA TECHNICZNO RUCHOWA OPIEKACZ GAZOWY 000.OGZ-24 NC Wyrób posiada atest Państwowego Zakładu Higieny nr HŻ/D/3906/1/2010 Krosno Odrzańskie, listopad 2012 r.

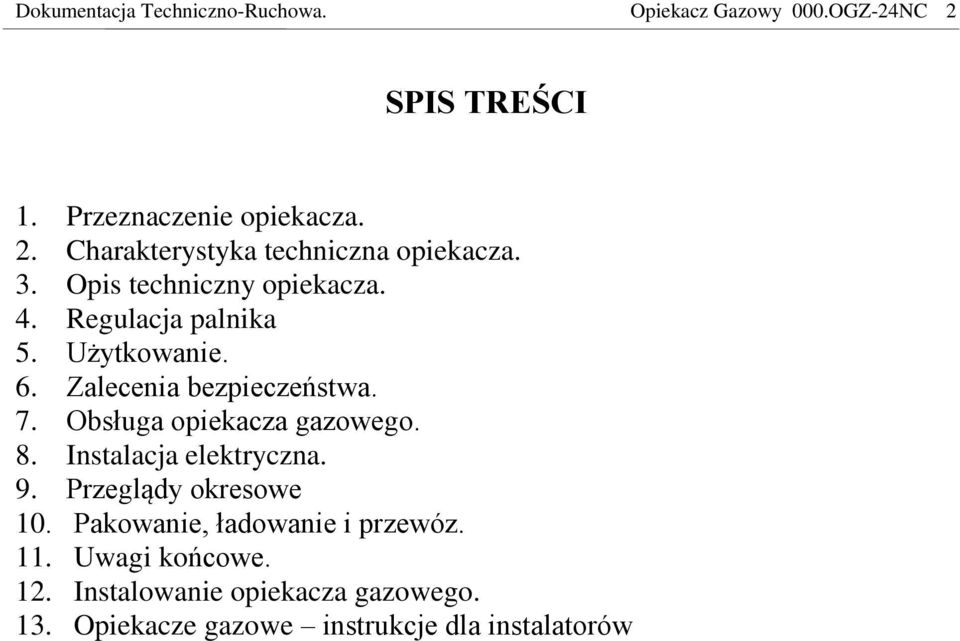

2 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 2 SPIS TREŚCI 1. Przeznaczenie opiekacza. 2. Charakterystyka techniczna opiekacza. 3. Opis techniczny opiekacza. 4. Regulacja palnika 5. Użytkowanie. 6. Zalecenia bezpieczeństwa. 7. Obsługa opiekacza gazowego. 8. Instalacja elektryczna. 9. Przeglądy okresowe 10. Pakowanie, ładowanie i przewóz. 11. Uwagi końcowe. 12. Instalowanie opiekacza gazowego. 13. Opiekacze gazowe instrukcje dla instalatorów

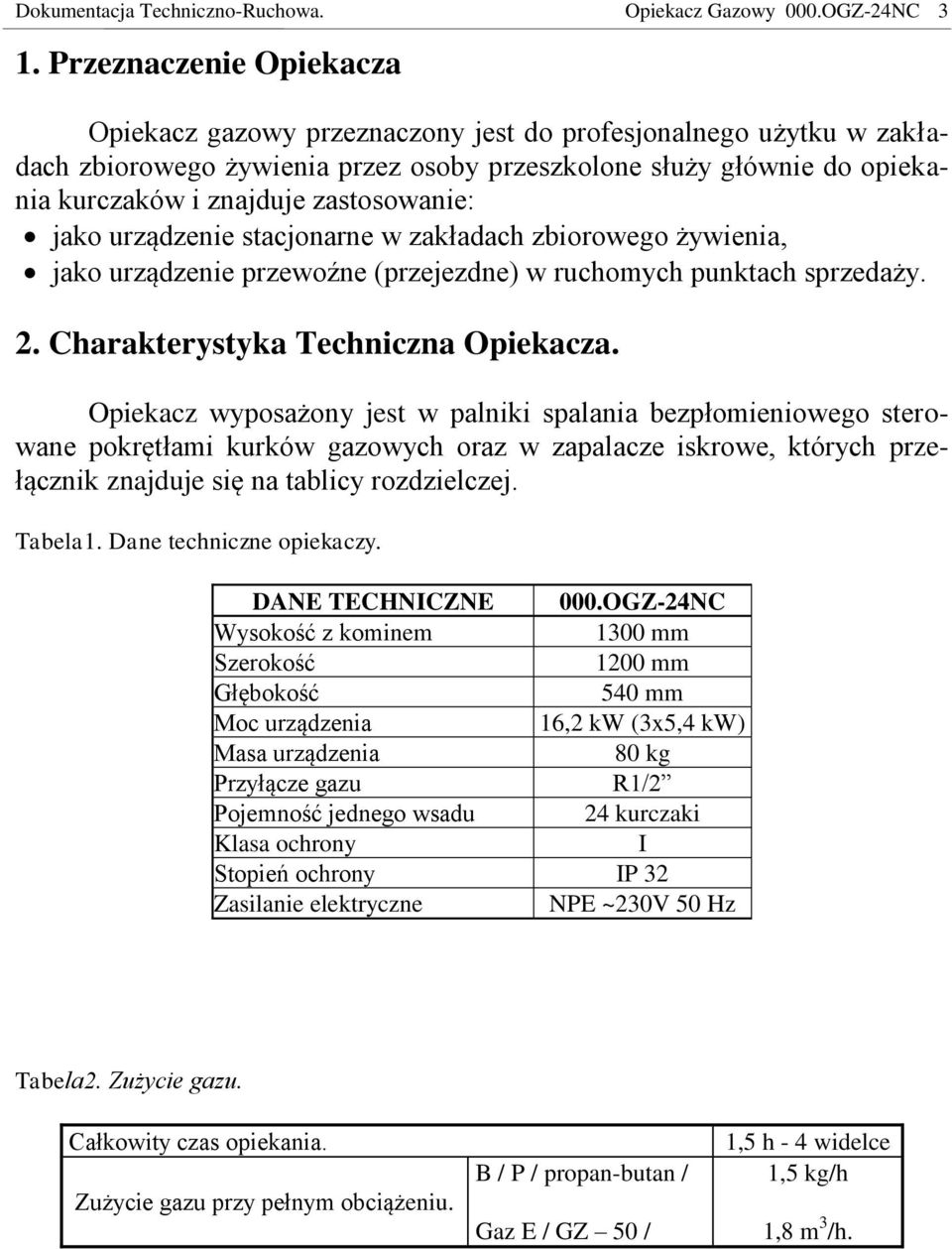

3 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 3 1. Przeznaczenie Opiekacza Opiekacz gazowy przeznaczony jest do profesjonalnego użytku w zakładach zbiorowego żywienia przez osoby przeszkolone służy głównie do opiekania kurczaków i znajduje zastosowanie: jako urządzenie stacjonarne w zakładach zbiorowego żywienia, jako urządzenie przewoźne (przejezdne) w ruchomych punktach sprzedaży. 2. Charakterystyka Techniczna Opiekacza. Opiekacz wyposażony jest w palniki spalania bezpłomieniowego sterowane pokrętłami kurków gazowych oraz w zapalacze iskrowe, których przełącznik znajduje się na tablicy rozdzielczej. Tabela1. Dane techniczne opiekaczy. DANE TECHNICZNE 000.OGZ-24NC Wysokość z kominem 1300 mm Szerokość 1200 mm Głębokość 540 mm Moc urządzenia 16,2 kw (3x5,4 kw) Masa urządzenia 80 kg Przyłącze gazu R1/2 Pojemność jednego wsadu 24 kurczaki Klasa ochrony I Stopień ochrony IP 32 Zasilanie elektryczne NPE ~230V 50 Hz Tabela2. Zużycie gazu. Całkowity czas opiekania. Zużycie gazu przy pełnym obciążeniu. B / P / propan-butan / Gaz E / GZ 50 / 1,5 h - 4 widelce 1,5 kg/h 1,8 m 3 /h.

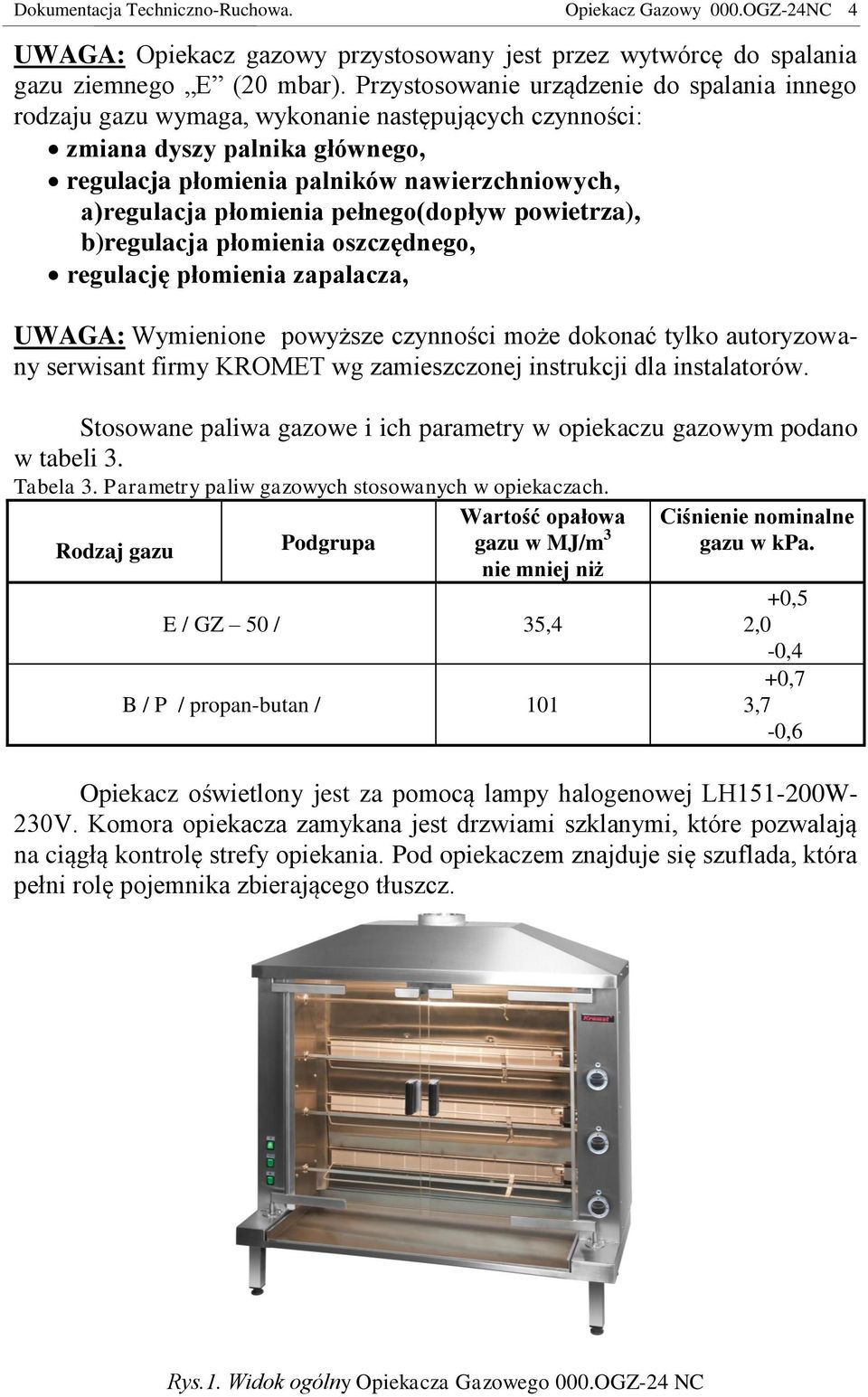

4 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 4 UWAGA: Opiekacz gazowy przystosowany jest przez wytwórcę do spalania gazu ziemnego E (20 mbar). Przystosowanie urządzenie do spalania innego rodzaju gazu wymaga, wykonanie następujących czynności: zmiana dyszy palnika głównego, regulacja płomienia palników nawierzchniowych, a)regulacja płomienia pełnego(dopływ powietrza), b)regulacja płomienia oszczędnego, regulację płomienia zapalacza, UWAGA: Wymienione powyższe czynności może dokonać tylko autoryzowany serwisant firmy KROMET wg zamieszczonej instrukcji dla instalatorów. Stosowane paliwa gazowe i ich parametry w opiekaczu gazowym podano w tabeli 3. Tabela 3. Parametry paliw gazowych stosowanych w opiekaczach. Wartość opałowa Rodzaj gazu Podgrupa gazu w MJ/m 3 nie mniej niż E / GZ 50 / 35,4 B / P / propan-butan / 101 Ciśnienie nominalne gazu w kpa. +0,5 2,0-0,4 +0,7 3,7-0,6 Opiekacz oświetlony jest za pomocą lampy halogenowej LH W- 230V. Komora opiekacza zamykana jest drzwiami szklanymi, które pozwalają na ciągłą kontrolę strefy opiekania. Pod opiekaczem znajduje się szuflada, która pełni rolę pojemnika zbierającego tłuszcz. Rys.1. Widok ogólny Opiekacza Gazowego 000.OGZ-24 NC

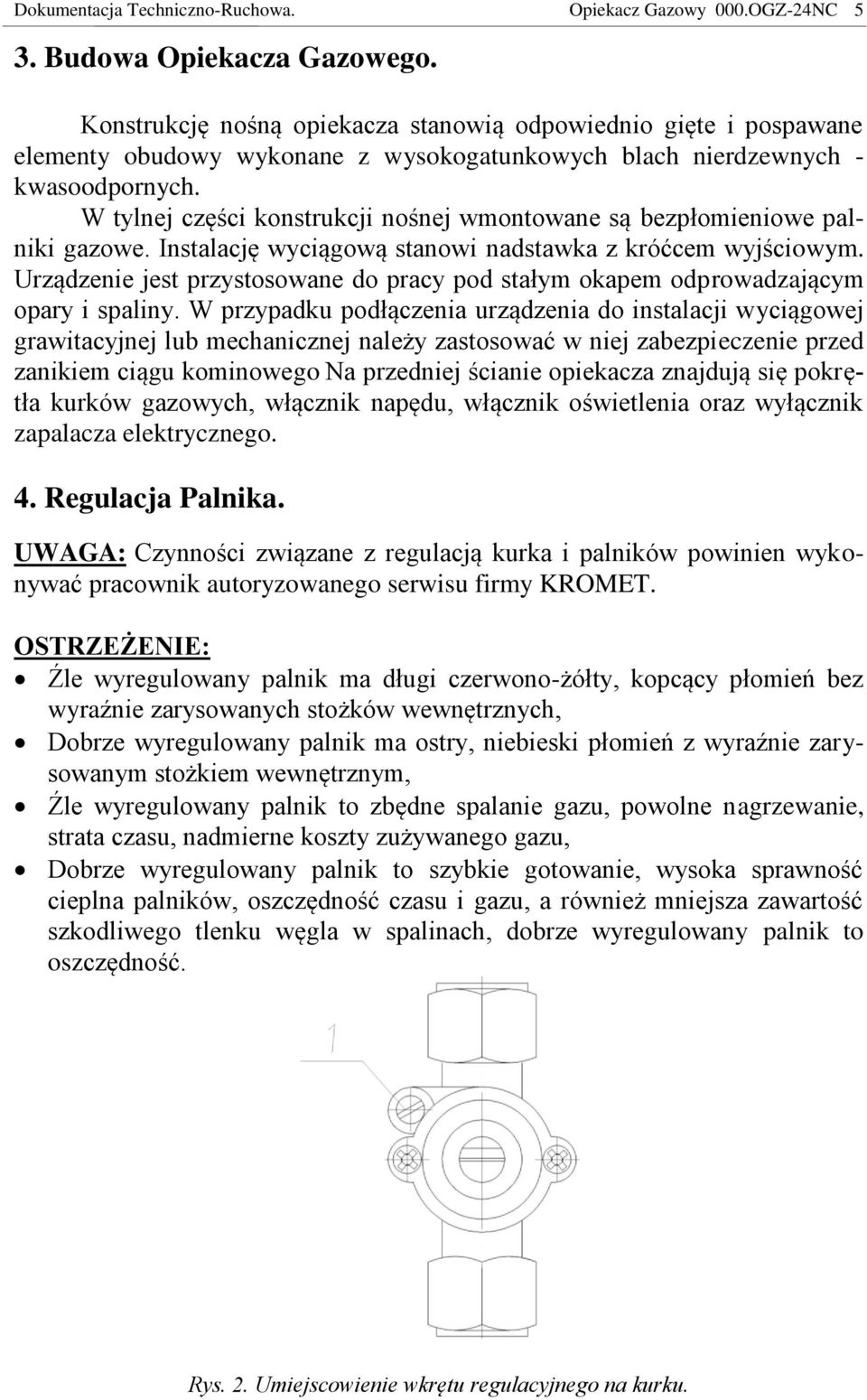

5 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 5 3. Budowa Opiekacza Gazowego. Konstrukcję nośną opiekacza stanowią odpowiednio gięte i pospawane elementy obudowy wykonane z wysokogatunkowych blach nierdzewnych - kwasoodpornych. W tylnej części konstrukcji nośnej wmontowane są bezpłomieniowe palniki gazowe. Instalację wyciągową stanowi nadstawka z króćcem wyjściowym. Urządzenie jest przystosowane do pracy pod stałym okapem odprowadzającym opary i spaliny. W przypadku podłączenia urządzenia do instalacji wyciągowej grawitacyjnej lub mechanicznej należy zastosować w niej zabezpieczenie przed zanikiem ciągu kominowego Na przedniej ścianie opiekacza znajdują się pokrętła kurków gazowych, włącznik napędu, włącznik oświetlenia oraz wyłącznik zapalacza elektrycznego. 4. Regulacja Palnika. UWAGA: Czynności związane z regulacją kurka i palników powinien wykonywać pracownik autoryzowanego serwisu firmy KROMET. OSTRZEŻENIE: Źle wyregulowany palnik ma długi czerwono-żółty, kopcący płomień bez wyraźnie zarysowanych stożków wewnętrznych, Dobrze wyregulowany palnik ma ostry, niebieski płomień z wyraźnie zarysowanym stożkiem wewnętrznym, Źle wyregulowany palnik to zbędne spalanie gazu, powolne nagrzewanie, strata czasu, nadmierne koszty zużywanego gazu, Dobrze wyregulowany palnik to szybkie gotowanie, wysoka sprawność cieplna palników, oszczędność czasu i gazu, a również mniejsza zawartość szkodliwego tlenku węgla w spalinach, dobrze wyregulowany palnik to oszczędność. Rys. 2. Umiejscowienie wkrętu regulacyjnego na kurku.

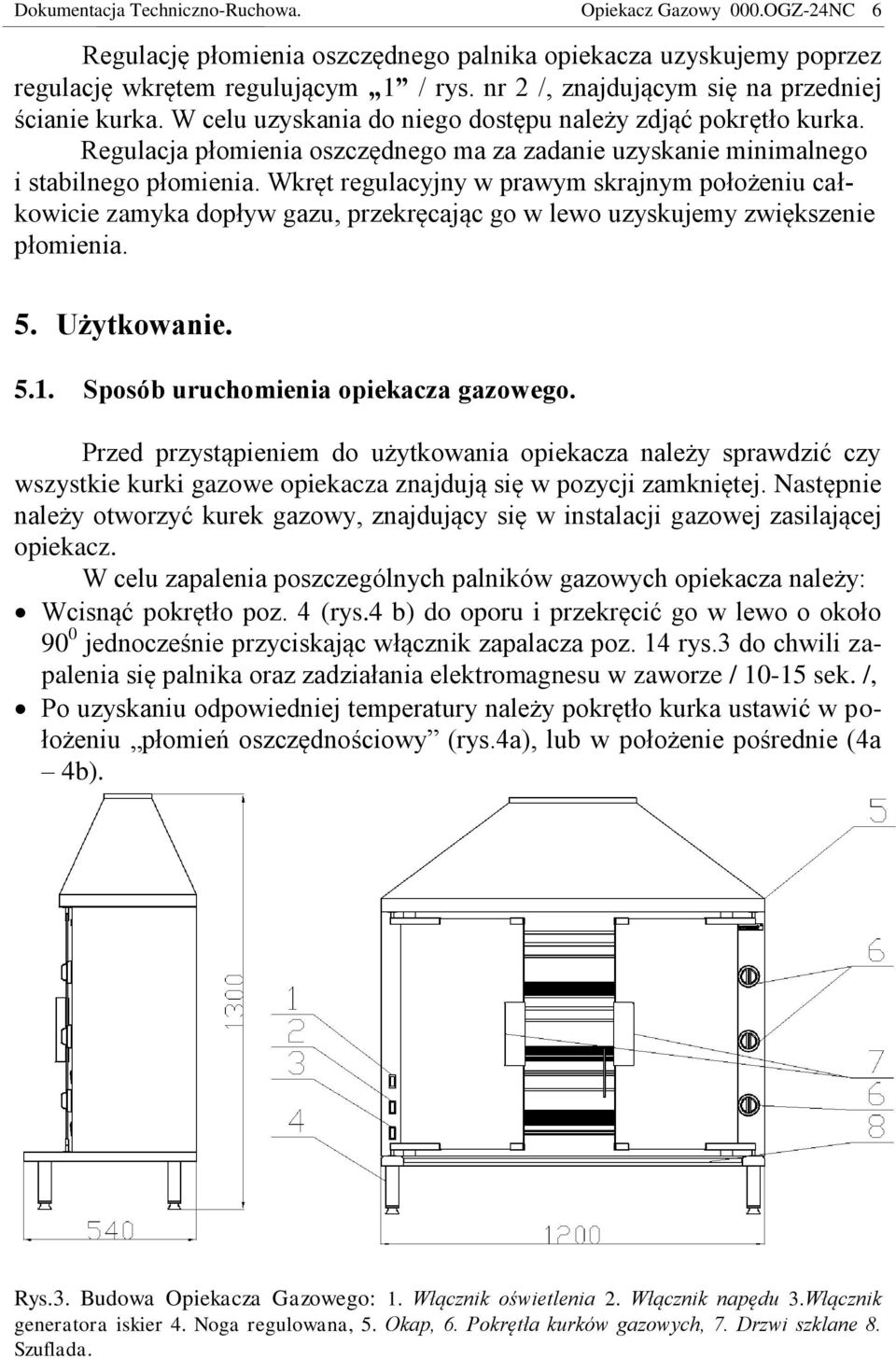

6 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 6 Regulację płomienia oszczędnego palnika opiekacza uzyskujemy poprzez regulację wkrętem regulującym 1 / rys. nr 2 /, znajdującym się na przedniej ścianie kurka. W celu uzyskania do niego dostępu należy zdjąć pokrętło kurka. Regulacja płomienia oszczędnego ma za zadanie uzyskanie minimalnego i stabilnego płomienia. Wkręt regulacyjny w prawym skrajnym położeniu całkowicie zamyka dopływ gazu, przekręcając go w lewo uzyskujemy zwiększenie płomienia. 5. Użytkowanie Sposób uruchomienia opiekacza gazowego. Przed przystąpieniem do użytkowania opiekacza należy sprawdzić czy wszystkie kurki gazowe opiekacza znajdują się w pozycji zamkniętej. Następnie należy otworzyć kurek gazowy, znajdujący się w instalacji gazowej zasilającej opiekacz. W celu zapalenia poszczególnych palników gazowych opiekacza należy: Wcisnąć pokrętło poz. 4 (rys.4 b) do oporu i przekręcić go w lewo o około 90 0 jednocześnie przyciskając włącznik zapalacza poz. 14 rys.3 do chwili zapalenia się palnika oraz zadziałania elektromagnesu w zaworze / sek. /, Po uzyskaniu odpowiedniej temperatury należy pokrętło kurka ustawić w położeniu płomień oszczędnościowy (rys.4a), lub w położenie pośrednie (4a 4b). Rys.3. Budowa Opiekacza Gazowego: 1. Włącznik oświetlenia 2. Włącznik napędu 3.Włącznik generatora iskier 4. Noga regulowana, 5. Okap, 6. Pokrętła kurków gazowych, 7. Drzwi szklane 8. Szuflada.

7 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 7 UWAGA: Przystępując do zapalania palników opiekacza należy pamiętać, że w jej armaturze znajduje się powietrze, które musi zostać wyparte przez napływający gaz z instalacji zasilającej. Palnik zapalający zapali się, gdy gaz wypełni całą armaturę. Rys.4. Regulacja płomienia za pomocą kurka gazowego. 5.2 Czynności po zakończeniu pracy opiekacza. W celu wygaszenia palnika nawierzchniowego należy pokrętło przekręcić w prawo do poziomu (rys.5). Ponowne zapalenie palnika jest możliwe dopiero po ostygnięciu czujnika zabezpieczenia przeciw-wypływowego. Po wygaszeniu palników należy zamknąć kurek przelotowy na instalacji przed opiekacza. Rys.5. Położenie pokrętła - "kurek zamknięty" Czynności związane z pracą opiekacza gazowego. Przygotowane do opiekania kurczaki zamocować na rożnach i umieścić w opiekaczu na podporach (obrotowej i stałej). Do opiekania najlepiej nadają się kurczaki o masie od g. Następnie należy włączyć napęd rożnów. poz.2 rys.3 i zapalić palniki poz.3 i 6 rys.3. W Opiekaczu Gazowym w górnej jego części znajduje się rożen obrotowy bez strefy grzewczej. Przeznaczony jest on głównie do wstępnego podgrzewania kurczaków przed zasadniczym opiekaniem, lub utrzymywaniu opieczonych kurczaków w określonej temperaturze.

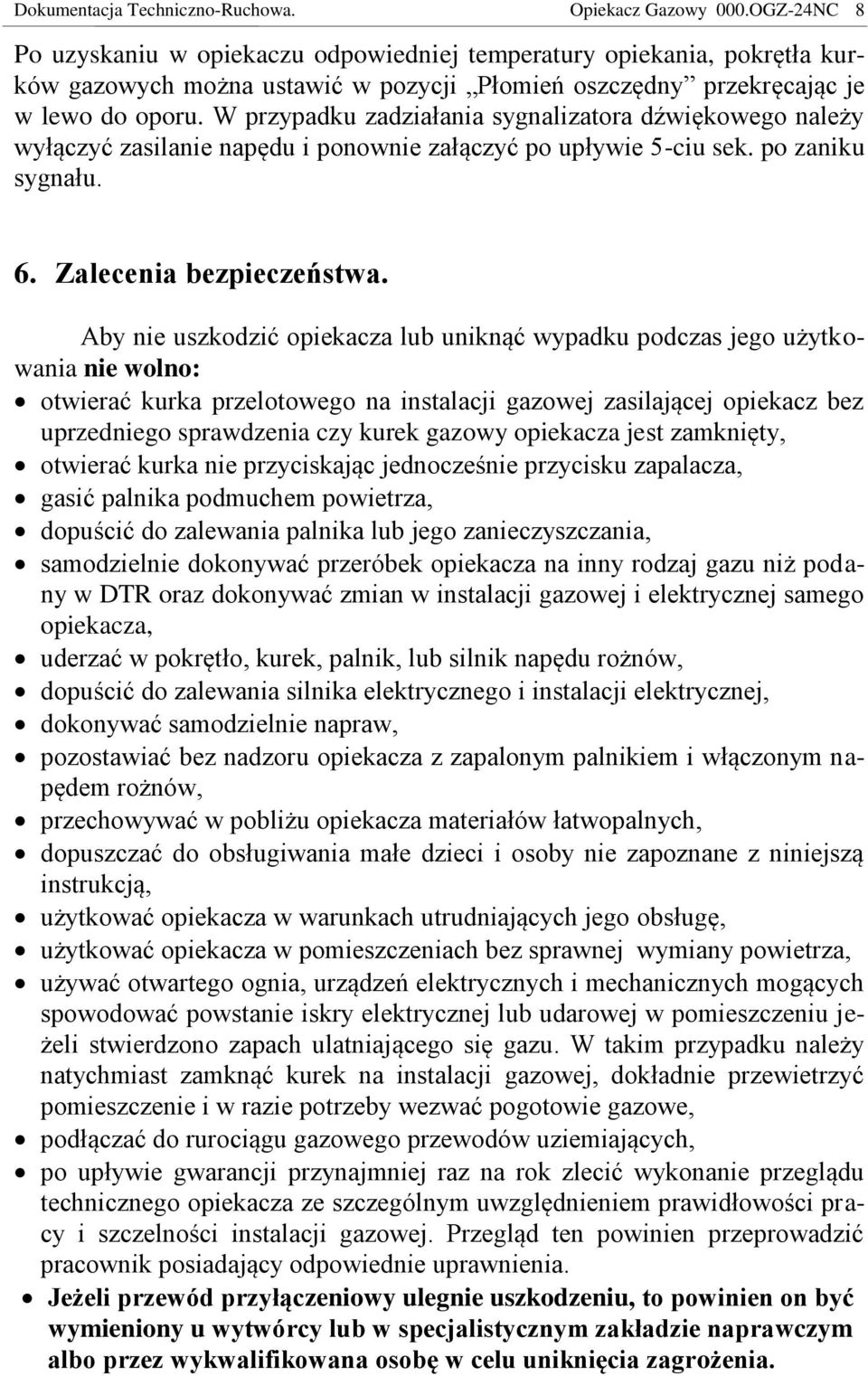

8 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 8 Po uzyskaniu w opiekaczu odpowiedniej temperatury opiekania, pokrętła kurków gazowych można ustawić w pozycji Płomień oszczędny przekręcając je w lewo do oporu. W przypadku zadziałania sygnalizatora dźwiękowego należy wyłączyć zasilanie napędu i ponownie załączyć po upływie 5-ciu sek. po zaniku sygnału. 6. Zalecenia bezpieczeństwa. Aby nie uszkodzić opiekacza lub uniknąć wypadku podczas jego użytkowania nie wolno: otwierać kurka przelotowego na instalacji gazowej zasilającej opiekacz bez uprzedniego sprawdzenia czy kurek gazowy opiekacza jest zamknięty, otwierać kurka nie przyciskając jednocześnie przycisku zapalacza, gasić palnika podmuchem powietrza, dopuścić do zalewania palnika lub jego zanieczyszczania, samodzielnie dokonywać przeróbek opiekacza na inny rodzaj gazu niż podany w DTR oraz dokonywać zmian w instalacji gazowej i elektrycznej samego opiekacza, uderzać w pokrętło, kurek, palnik, lub silnik napędu rożnów, dopuścić do zalewania silnika elektrycznego i instalacji elektrycznej, dokonywać samodzielnie napraw, pozostawiać bez nadzoru opiekacza z zapalonym palnikiem i włączonym napędem rożnów, przechowywać w pobliżu opiekacza materiałów łatwopalnych, dopuszczać do obsługiwania małe dzieci i osoby nie zapoznane z niniejszą instrukcją, użytkować opiekacza w warunkach utrudniających jego obsługę, użytkować opiekacza w pomieszczeniach bez sprawnej wymiany powietrza, używać otwartego ognia, urządzeń elektrycznych i mechanicznych mogących spowodować powstanie iskry elektrycznej lub udarowej w pomieszczeniu jeżeli stwierdzono zapach ulatniającego się gazu. W takim przypadku należy natychmiast zamknąć kurek na instalacji gazowej, dokładnie przewietrzyć pomieszczenie i w razie potrzeby wezwać pogotowie gazowe, podłączać do rurociągu gazowego przewodów uziemiających, po upływie gwarancji przynajmniej raz na rok zlecić wykonanie przeglądu technicznego opiekacza ze szczególnym uwzględnieniem prawidłowości pracy i szczelności instalacji gazowej. Przegląd ten powinien przeprowadzić pracownik posiadający odpowiednie uprawnienia. Jeżeli przewód przyłączeniowy ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowana osobę w celu uniknięcia zagrożenia.

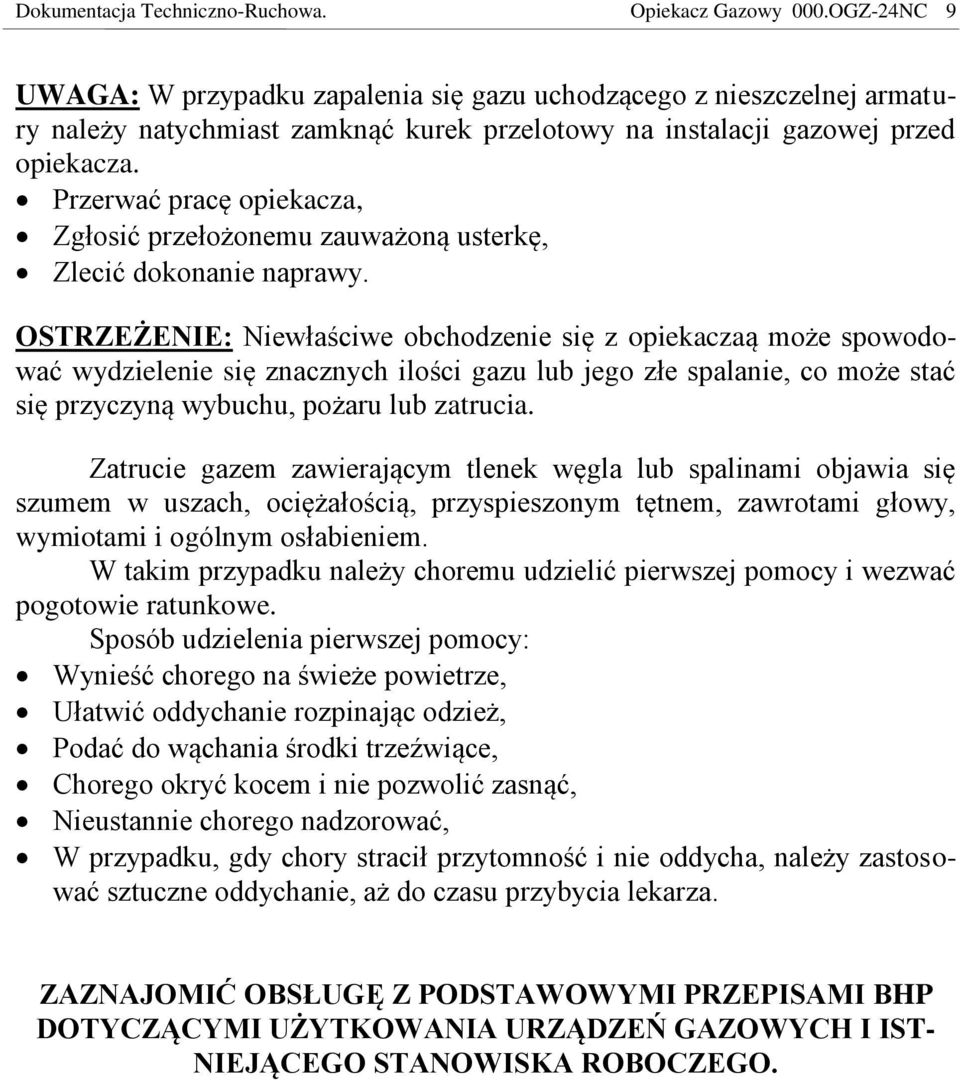

9 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 9 UWAGA: W przypadku zapalenia się gazu uchodzącego z nieszczelnej armatury należy natychmiast zamknąć kurek przelotowy na instalacji gazowej przed opiekacza. Przerwać pracę opiekacza, Zgłosić przełożonemu zauważoną usterkę, Zlecić dokonanie naprawy. OSTRZEŻENIE: Niewłaściwe obchodzenie się z opiekaczaą może spowodować wydzielenie się znacznych ilości gazu lub jego złe spalanie, co może stać się przyczyną wybuchu, pożaru lub zatrucia. Zatrucie gazem zawierającym tlenek węgla lub spalinami objawia się szumem w uszach, ociężałością, przyspieszonym tętnem, zawrotami głowy, wymiotami i ogólnym osłabieniem. W takim przypadku należy choremu udzielić pierwszej pomocy i wezwać pogotowie ratunkowe. Sposób udzielenia pierwszej pomocy: Wynieść chorego na świeże powietrze, Ułatwić oddychanie rozpinając odzież, Podać do wąchania środki trzeźwiące, Chorego okryć kocem i nie pozwolić zasnąć, Nieustannie chorego nadzorować, W przypadku, gdy chory stracił przytomność i nie oddycha, należy zastosować sztuczne oddychanie, aż do czasu przybycia lekarza. ZAZNAJOMIĆ OBSŁUGĘ Z PODSTAWOWYMI PRZEPISAMI BHP DOTYCZĄCYMI UŻYTKOWANIA URZĄDZEŃ GAZOWYCH I IST- NIEJĄCEGO STANOWISKA ROBOCZEGO.

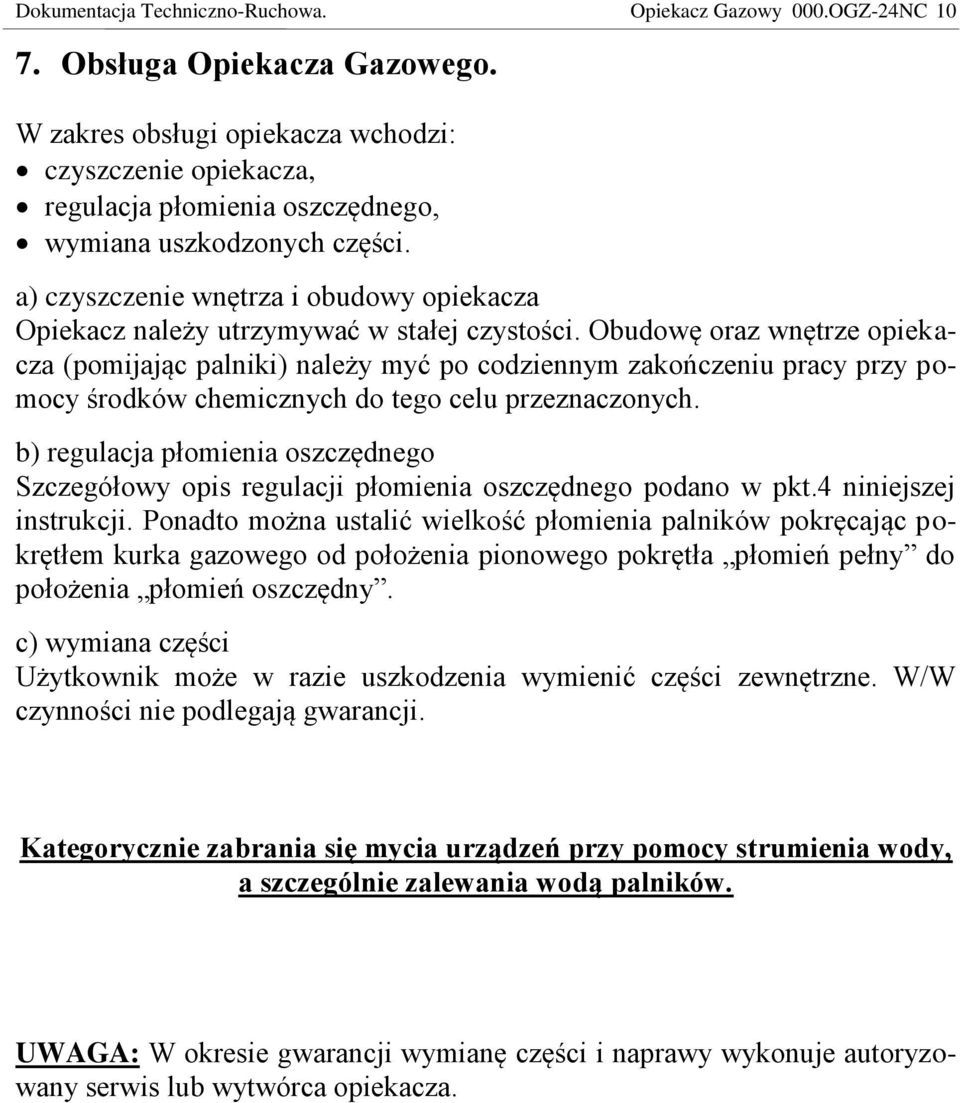

10 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Obsługa Opiekacza Gazowego. W zakres obsługi opiekacza wchodzi: czyszczenie opiekacza, regulacja płomienia oszczędnego, wymiana uszkodzonych części. a) czyszczenie wnętrza i obudowy opiekacza Opiekacz należy utrzymywać w stałej czystości. Obudowę oraz wnętrze opiekacza (pomijając palniki) należy myć po codziennym zakończeniu pracy przy pomocy środków chemicznych do tego celu przeznaczonych. b) regulacja płomienia oszczędnego Szczegółowy opis regulacji płomienia oszczędnego podano w pkt.4 niniejszej instrukcji. Ponadto można ustalić wielkość płomienia palników pokręcając pokrętłem kurka gazowego od położenia pionowego pokrętła płomień pełny do położenia płomień oszczędny. c) wymiana części Użytkownik może w razie uszkodzenia wymienić części zewnętrzne. W/W czynności nie podlegają gwarancji. Kategorycznie zabrania się mycia urządzeń przy pomocy strumienia wody, a szczególnie zalewania wodą palników. UWAGA: W okresie gwarancji wymianę części i naprawy wykonuje autoryzowany serwis lub wytwórca opiekacza.

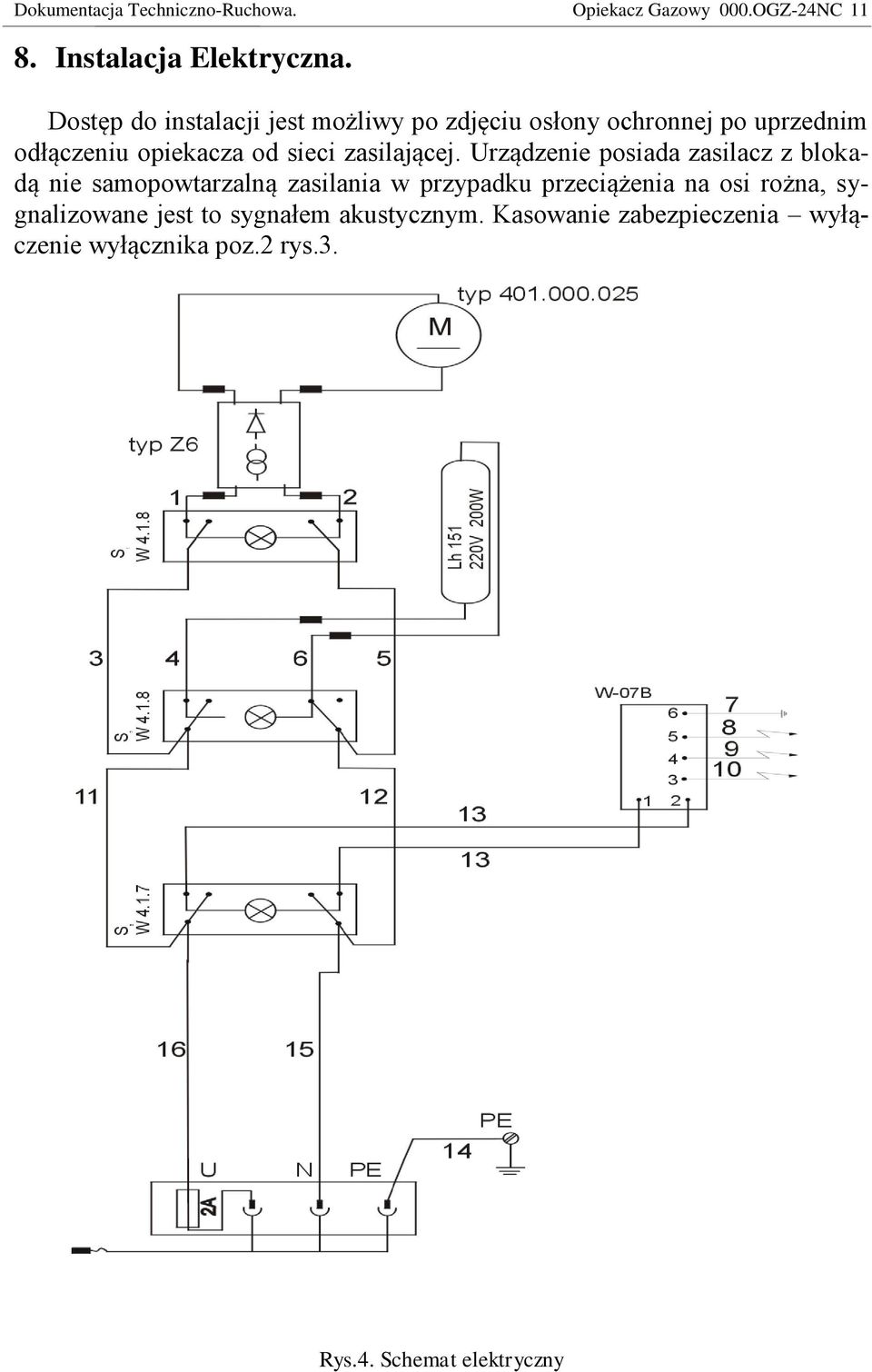

11 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Instalacja Elektryczna. Dostęp do instalacji jest możliwy po zdjęciu osłony ochronnej po uprzednim odłączeniu opiekacza od sieci zasilającej. Urządzenie posiada zasilacz z blokadą nie samopowtarzalną zasilania w przypadku przeciążenia na osi rożna, sygnalizowane jest to sygnałem akustycznym. Kasowanie zabezpieczenia wyłączenie wyłącznika poz.2 rys.3. Rys.4. Schemat elektryczny

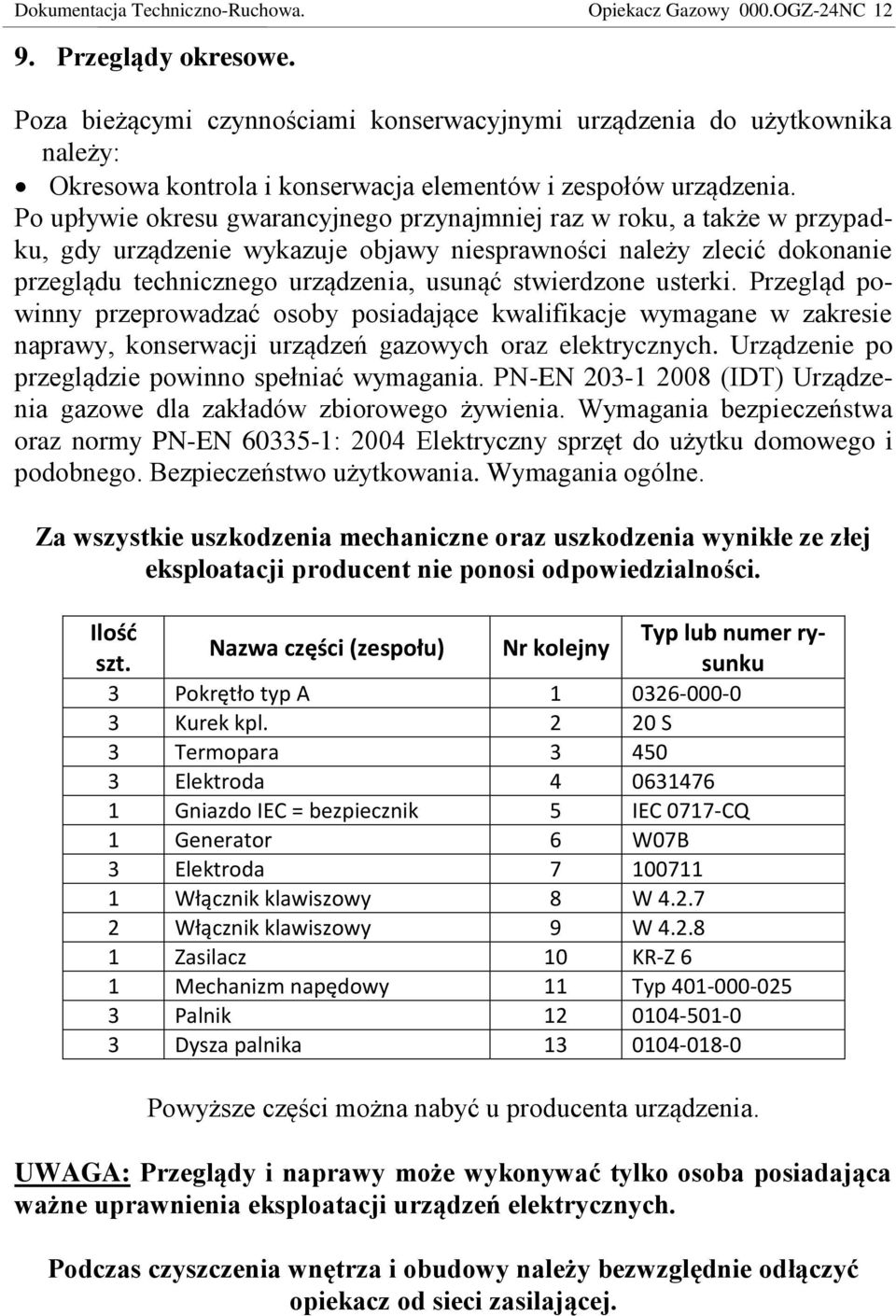

12 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Przeglądy okresowe. Poza bieżącymi czynnościami konserwacyjnymi urządzenia do użytkownika należy: Okresowa kontrola i konserwacja elementów i zespołów urządzenia. Po upływie okresu gwarancyjnego przynajmniej raz w roku, a także w przypadku, gdy urządzenie wykazuje objawy niesprawności należy zlecić dokonanie przeglądu technicznego urządzenia, usunąć stwierdzone usterki. Przegląd powinny przeprowadzać osoby posiadające kwalifikacje wymagane w zakresie naprawy, konserwacji urządzeń gazowych oraz elektrycznych. Urządzenie po przeglądzie powinno spełniać wymagania. PN-EN (IDT) Urządzenia gazowe dla zakładów zbiorowego żywienia. Wymagania bezpieczeństwa oraz normy PN-EN : 2004 Elektryczny sprzęt do użytku domowego i podobnego. Bezpieczeństwo użytkowania. Wymagania ogólne. Za wszystkie uszkodzenia mechaniczne oraz uszkodzenia wynikłe ze złej eksploatacji producent nie ponosi odpowiedzialności. Ilość szt. Nazwa części (zespołu) Nr kolejny Typ lub numer rysunku 3 Pokrętło typ A Kurek kpl S 3 Termopara Elektroda Gniazdo IEC = bezpiecznik 5 IEC 0717-CQ 1 Generator 6 W07B 3 Elektroda Włącznik klawiszowy 8 W Włącznik klawiszowy 9 W Zasilacz 10 KR-Z 6 1 Mechanizm napędowy 11 Typ Palnik Dysza palnika Powyższe części można nabyć u producenta urządzenia. UWAGA: Przeglądy i naprawy może wykonywać tylko osoba posiadająca ważne uprawnienia eksploatacji urządzeń elektrycznych. Podczas czyszczenia wnętrza i obudowy należy bezwzględnie odłączyć opiekacz od sieci zasilającej.

13 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Pakowanie ładowanie i przewóz. Opiekacz gazowy przed zapakowaniem w opakowanie klatkowe, owija się w folię STRECH lub nakrywa kapturem z folii. Całość opakowania spięta jest za pomocą taśmy z tworzywa sztucznego. Opiekacza w żadnym przypadku nie wolno przewracać, gdyż grozi to uszkodzeniem armatury gazowej. Przewóz powinien odbywać się krytymi środkami transportu bez wstrząsów. W czasie transportu opiekacz powinien być zabezpieczony przed przesuwaniem, przewracaniem oraz uszkodzeniami mechanicznymi. 11. Uwagi końcowe. Wytwórca zastrzega sobie prawo do zmian niepogarszających parametrów Opiekacza Gazowego. Warunki gwarancji podane są w karcie gwarancyjnej, która stanowi integralną część niniejszej instrukcji obsługi. Gwarancja nie obejmuje szyb, żarówek oraz bezpiecznika.

14 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC INSTALACJA OPIEKACZA UWAGA: Przed przystąpieniem do instalowania i eksploatacji wyrobu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Życzymy Państwu satysfakcji z użytkowania naszego wyrobu. UWAGA: Podłączenie opiekacza do instalacji gazowej powinien tylko pracownik mający odpowiednie uprawnienia.

15 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Ogólne zasady. Produkowane przez naszą firmę opiekacze gazowe są urządzeniami wykonanymi zgodnie z wymogami norm: PN-EN 203-1:2008 Urządzenia gazowe dla zakładów zbiorowego żywienia. Wymagania bezpieczeństwa. PN-EN :2004 Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania ogólne. Powyższa norma dotycząca urządzeń gazowych nakazuje użytkowanie opiekaczy gazowych pod sprawnie działającymi wyciągami miejscowymi z okapami. Jeżeli urządzenie pracuje pod okapem z wentylacją wymuszoną wymagane jest zabezpieczenie odcinające dopływ gazu do urządzenia w przypadku przerwy w pracy wentylacji spowodowanej np. zanikiem prądu. W celu zapewnienia bezpiecznej eksploatacji urządzeń gazowych należy stosować się do przedstawionych niżej wytycznych Pomieszczenia. Pomieszczenie przeznaczone do zainstalowania urządzeń gazowych musi odpowiadać wytycznym zawartym w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. ( Dz. U. Nr 75 z dnia 12 kwietnia 2002 r. rozdział 7 Instalacja gazowa na paliwa gazowe). Zgodnie z w/w przepisami pomieszczenie takie musi posiadać : Pomieszczenie przewidziane do ustawienia i użytkowania opiekacza gazowego powinno mieć zapewnioną ciągłą wymianę powietrza (dopływ wystarczającej ilości powietrza do spalania gazu oraz odpływ spalin), a opiekacz powinien być instalowany pod miejscowym wyciągiem okapem. W przypadku użytkowania urządzenia zasilanego gazem płynnym B/P pomieszczenie takie nie może znajdować się poniżej poziomu zerowego" (terenu) tzn. w piwnicy lub suterenie. Temperatura pomieszczenia w którym znajduje się butla z gazem płynnym nie może przekraczać 35 C. Pomieszczenia, w których instaluje się urządzenia gazowe, powinny mieć wysokość co najmniej 2,2m. Opiekacze gazowe należy instalować w odległości co najmniej 0,5m od okien do boku urządzenia, licząc w rzucie poziomym. Opiekacz należy ustawić w miejscu umożliwiającym łatwy dostęp do niej co najmniej od przodu. Od strony tylnej ściany opiekacza powinna znajdować się niepalna ściana pomieszczenia tj. ściana mająca niepalne wykończenie powierzchni. Odległość boku opiekacza od ściany niechronionej tj. ściany z

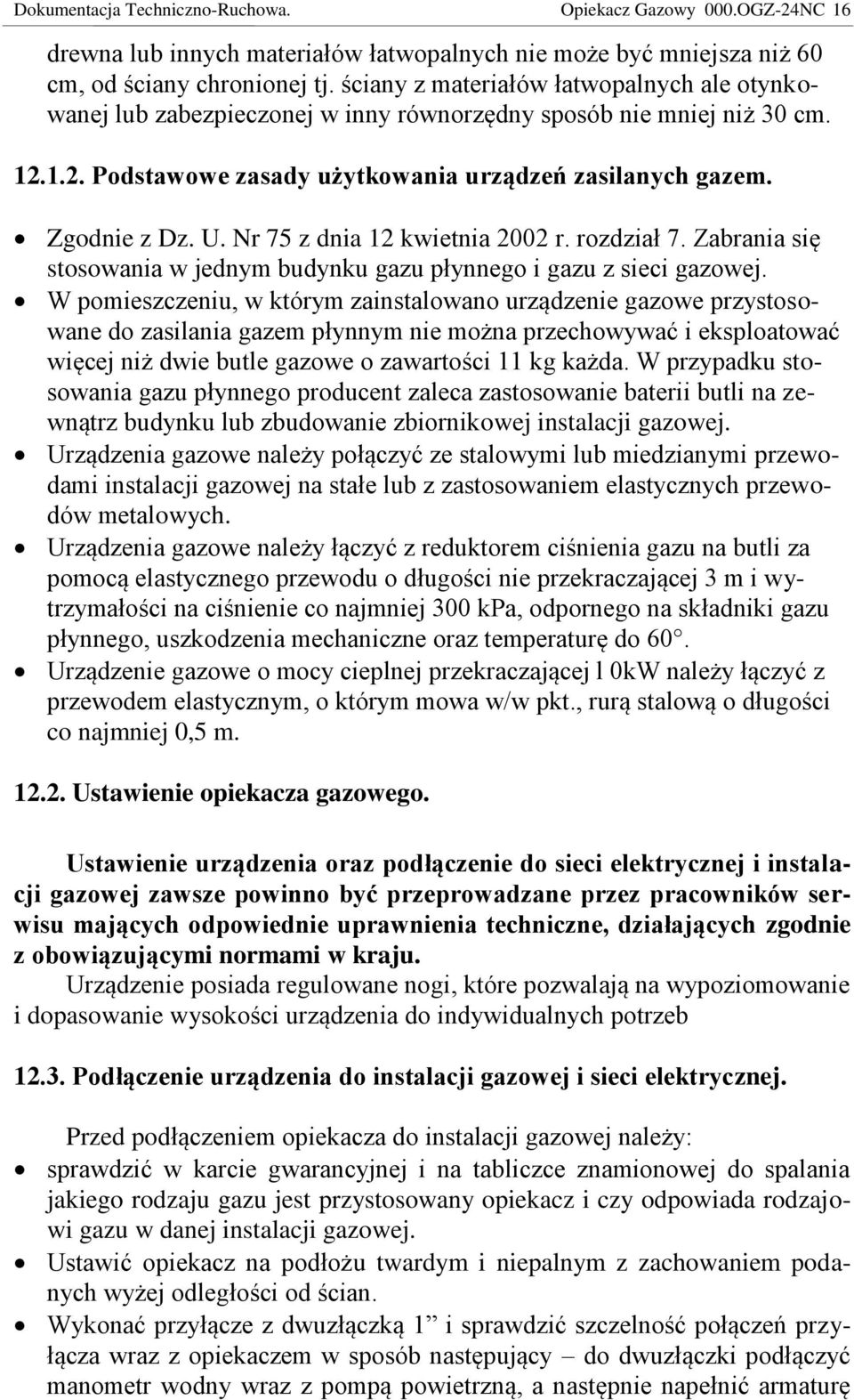

16 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 16 drewna lub innych materiałów łatwopalnych nie może być mniejsza niż 60 cm, od ściany chronionej tj. ściany z materiałów łatwopalnych ale otynkowanej lub zabezpieczonej w inny równorzędny sposób nie mniej niż 30 cm Podstawowe zasady użytkowania urządzeń zasilanych gazem. Zgodnie z Dz. U. Nr 75 z dnia 12 kwietnia 2002 r. rozdział 7. Zabrania się stosowania w jednym budynku gazu płynnego i gazu z sieci gazowej. W pomieszczeniu, w którym zainstalowano urządzenie gazowe przystosowane do zasilania gazem płynnym nie można przechowywać i eksploatować więcej niż dwie butle gazowe o zawartości 11 kg każda. W przypadku stosowania gazu płynnego producent zaleca zastosowanie baterii butli na zewnątrz budynku lub zbudowanie zbiornikowej instalacji gazowej. Urządzenia gazowe należy połączyć ze stalowymi lub miedzianymi przewodami instalacji gazowej na stałe lub z zastosowaniem elastycznych przewodów metalowych. Urządzenia gazowe należy łączyć z reduktorem ciśnienia gazu na butli za pomocą elastycznego przewodu o długości nie przekraczającej 3 m i wytrzymałości na ciśnienie co najmniej 300 kpa, odpornego na składniki gazu płynnego, uszkodzenia mechaniczne oraz temperaturę do 60. Urządzenie gazowe o mocy cieplnej przekraczającej l 0kW należy łączyć z przewodem elastycznym, o którym mowa w/w pkt., rurą stalową o długości co najmniej 0,5 m Ustawienie opiekacza gazowego. Ustawienie urządzenia oraz podłączenie do sieci elektrycznej i instalacji gazowej zawsze powinno być przeprowadzane przez pracowników serwisu mających odpowiednie uprawnienia techniczne, działających zgodnie z obowiązującymi normami w kraju. Urządzenie posiada regulowane nogi, które pozwalają na wypoziomowanie i dopasowanie wysokości urządzenia do indywidualnych potrzeb Podłączenie urządzenia do instalacji gazowej i sieci elektrycznej. Przed podłączeniem opiekacza do instalacji gazowej należy: sprawdzić w karcie gwarancyjnej i na tabliczce znamionowej do spalania jakiego rodzaju gazu jest przystosowany opiekacz i czy odpowiada rodzajowi gazu w danej instalacji gazowej. Ustawić opiekacz na podłożu twardym i niepalnym z zachowaniem podanych wyżej odległości od ścian. Wykonać przyłącze z dwuzłączką 1 i sprawdzić szczelność połączeń przyłącza wraz z opiekaczem w sposób następujący do dwuzłączki podłączyć manometr wodny wraz z pompą powietrzną, a następnie napełnić armaturę

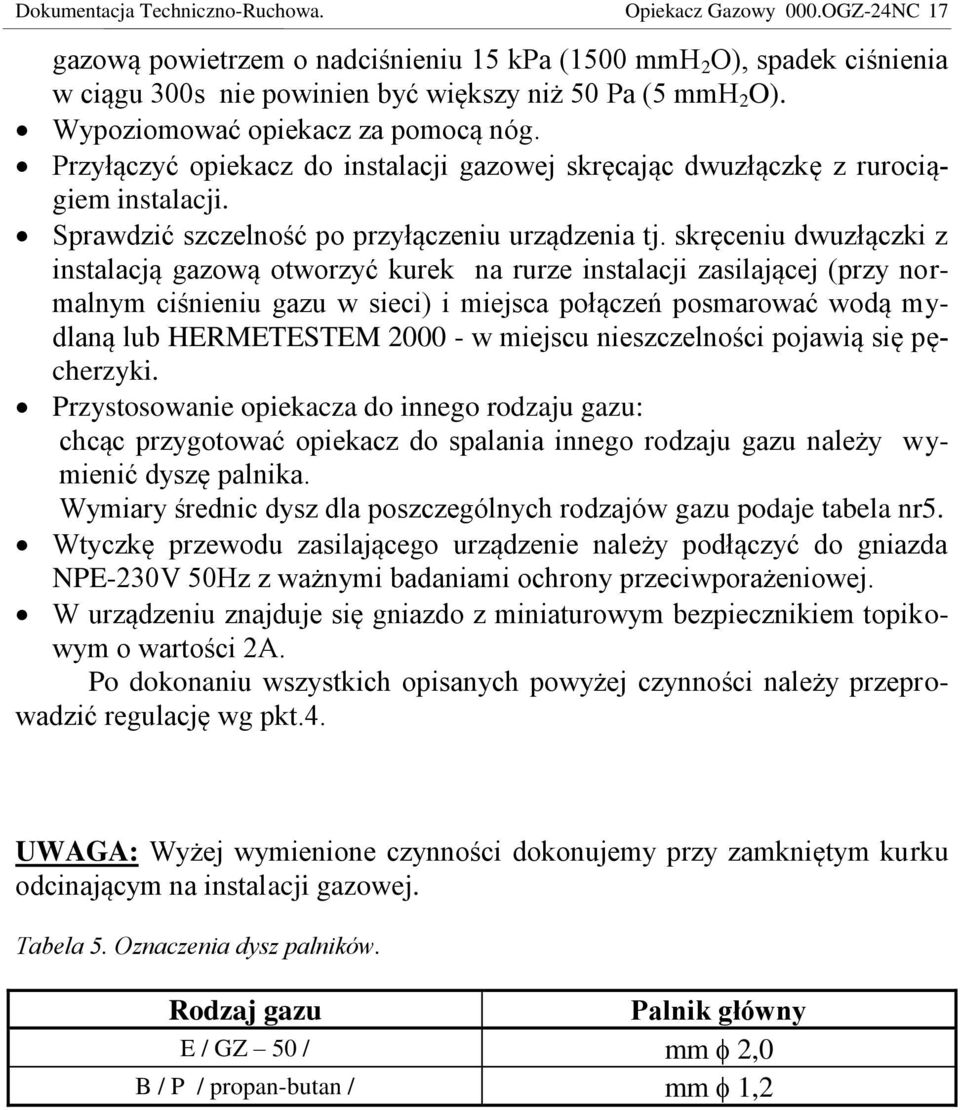

17 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 17 gazową powietrzem o nadciśnieniu 15 kpa (1500 mmh 2 O), spadek ciśnienia w ciągu 300s nie powinien być większy niż 50 Pa (5 mmh 2 O). Wypoziomować opiekacz za pomocą nóg. Przyłączyć opiekacz do instalacji gazowej skręcając dwuzłączkę z rurociągiem instalacji. Sprawdzić szczelność po przyłączeniu urządzenia tj. skręceniu dwuzłączki z instalacją gazową otworzyć kurek na rurze instalacji zasilającej (przy normalnym ciśnieniu gazu w sieci) i miejsca połączeń posmarować wodą mydlaną lub HERMETESTEM w miejscu nieszczelności pojawią się pęcherzyki. Przystosowanie opiekacza do innego rodzaju gazu: chcąc przygotować opiekacz do spalania innego rodzaju gazu należy wymienić dyszę palnika. Wymiary średnic dysz dla poszczególnych rodzajów gazu podaje tabela nr5. Wtyczkę przewodu zasilającego urządzenie należy podłączyć do gniazda NPE-230V 50Hz z ważnymi badaniami ochrony przeciwporażeniowej. W urządzeniu znajduje się gniazdo z miniaturowym bezpiecznikiem topikowym o wartości 2A. Po dokonaniu wszystkich opisanych powyżej czynności należy przeprowadzić regulację wg pkt.4. UWAGA: Wyżej wymienione czynności dokonujemy przy zamkniętym kurku odcinającym na instalacji gazowej. Tabela 5. Oznaczenia dysz palników. Rodzaj gazu Palnik główny E / GZ 50 / mm 2,0 B / P / propan-butan / mm 1,2

18 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC Opiekacze gazowe instrukcje dla instalatorów. Niżej wymienione czynności mogą być wykonywane tylko i wyłącznie przez autoryzowanego serwisanta firmy KROMET. Jeśli rodzaj gazu, którym ma być zasilany opiekacz różni się od rodzaju gazu do którego opiekacz została przystosowana przez producenta wyrobu należy wykonać poniższe czynności: 1. Wymiana dyszy: a) kluczem płaskim oczkowym 14 wykręcić dyszę D b) wkręcić nową dyszę wg zamieszczonej poniżej tabeli, 2. Regulacja płomienia palnika: Kurki gazowe stosowane w opiekaczach gazowych dostosowane są do gazu ziemnego E oraz gazu płynnego B/P. Regulacji płomienia dokonujemy dla każdego palnika osobno. C A I) Regulacji płomienia pełnego. W praktyce po ustawieniach fabrycznych inżektora na gaz ziemny 2E 20 mbar nie jest wymagana regulacja palnika na gaz płynny 3B/P 37 mbar. Krótki szumiący płomień lub długi, żółty i kopcący bez wyraźnie zarysowanych stożków świadczy o złej regulacji palnika. Regulacji dokonujemy w następujący sposób: a) zapalić palnik, chwilę wygrzewać go w Pełnym płomieniu, b) poluzować nakrętkę kontrującą A, odkręcić śrubę do chwili możliwości przesunięcia inżektora C, c) zamykając lub otwierając dopływ powietrza należy obserwować płomień palnika i ustawić go tak aby widoczny płomień posiadał wyraźne stożki wewnątrz koloru niebiesko-zielonego, d) po zakończeniu regulacji zablokować inżektor śrubą i ją zakontrować nakrętką A. II) Regulację płomienia oszczędnego: a) zapalić palnik, chwilę wygrzewać go w Pełnym płomieniu, następnie pokrętło ustawić w pozycji Płomień oszczędny, b) zdjąć pokrętło zamocowane na kurku poprzez lekkie pociągnięcie, c) wkręt regulacyjny B znajduje się w górnej części kurka gazowego po lewej stronie, d) wkrętakiem płaskim 0,6x3,5x75 (optymalnie) przekręcić wkręt B dla zmniejszenia płomienia w prawo lub dla zwiększenia w lewo. Płomień oszczędny palnika powinien wynosić 25% wysokości płomienia pełnego, B e) upewnić się czy przy szybkiej zmianie pozycji pokrętła z Płomień pełny do Płomień oszczędny płomień nie gaśnie. D

19 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 19 Średnice dysz opiekacze gazowe. Moc palnika Rodzaj gazu E 20mbar B/P 37 mbar 6 kw Po zakończeniu regulacji na tabliczce znamionowej oraz w karcie gwarancyjnej umieścić nalepki z opisem rodzaju gazu dla jakiego kuchnia jest przystosowana. Nalepki takie znajdują się w komplecie z dyszami wymiennymi. Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych czy naprawczych należy odłączyć urządzenie z sieci zasilania gazem i energią elektryczną.

20 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 20 WYKAZ PUNKTÓW ZBIERANIA ZUŻYTEGO SPRZĘTU Operator punktu zbierania Województwo Miasto Adres punktu zbiórki ARGO-FILM Lublin lubelskie Lublin Lublin ul. Zadębie 62 ARGO-FILM Łódź łódzkie Łódź Łódź ul. Wschodnia 29 ARGO-FILM Mława mazowieckie Mława Mława ul. Sadowa 14 ARGO-FILM Nadarzyn mazowieckie Nadarzyn Nadarzyn ul. Pruszkowska 23 ARGO-FILM Tarnów małopolskie Tarnów Tarnów ul. Fabryczna 7a ARGO-FILM Wrocław dolnośląskie Wrocław Wrocław ul. Krakowska 180 Biosystem S.A. małopolskie Alwernia Alwernia ul. Olszewskiego 25 ECO-CARS Sp. z o.o. wielkopolskie Poznań Poznań ul. Forteczna 14a EKO-HARPOON Oddział Cząstków Mazowiecki mazowieckie Cząstków Mazowiecki Czosnów Cząstków Mazowiecki 158 EKO-HARPOON Oddział Rejowiec Fabryczny lubelskie Rejowiec Fabryczny Rejowiec Fabryczny ul. Cementowa 20 EKO-PLUS Kraków małopolskie Kraków Kraków ul. Biskupińska 15 EKO-PLUS Stąporków świętokrzyskie Stąporków Stąporków, ul. Staszica 9 Ekoren DKE dolnośląskie Oława Oława Godzikowice, ul. Stalowa 12 EKO-SORT śląskie Bielsko-Biała Bielsko-Biała ul. Katowicka 130 KGHM Ecoren S.A. dolnośląskie Rudna Rynarcice, Rynarcice 38 LECH-MET dolnośląskie Żmigród Żmigród ul. Kościuszki 9 MB Recykling świętokrzyskie Piekoszów Piekoszów ul. Czarnowska 56 MK-Tech Electrorecycling S.A. P.P.H.U. POLBLUME Zbigniew Miazga Elektrozłom śląskie Ślemień Ślemień 561 KARAT Elektro Recykling kujawskopomorskie Lubicz Lubicz ul. Toruńska 64 kujawskopomorskie Bydgoszcz Bydgoszcz, Ul. Toruńska 304 mazowieckie Góra Kalwaria Góra Kalwaria, ul. Adamowicza 4 P.W. BOWI śląskie Częstochowa Częstochowa ul. Ogrodowa 64A PHU EKOPARTNER małopolskie Kraków Przedsiębiorstwo Produkcyjno Handlowo Usługowe ABBA- EKOMED Sp. z o. o. kujawskopomorskie Kraków ul. Drewniana 6, 2. Radzikowskiego 37, 3. Półłanki Toruń Toruń, ul. Kluczyki PTH Technika Sp. z o.o. śląskie Gliwice Gliwice ul. Toszecka 2 SCU Śląskie Centrum Utylizacji śląskie Katowice Katowice, ul. Asnyka 32 Serwisownia mazowieckie Warszawa Warszawa ul. Wólczyńska 133 Terra S.A. Terra S.A. łódzkie mazowieckie Tomaszów Mazowiecki Grodzisk Mazowiecki Tomaszów Mazowiecki, ul. Wysoka 61/65; Grodzisk Mazowiecki, ul. Traugutta 42 WELTMAR śląskie Bielsko-Biała Bielsko-Biała ul. Podwale 53a

21 Dokumentacja Techniczno-Ruchowa. Opiekacz Gazowy 000.OGZ-24NC 21 Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po okresie użytkowania lub po utracie cech użytkowych nie należy usuwać z innymi odpadami. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w której dokonali zakupu produktu lub organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercjalnymi. * OPAKOWANIE POWINNO BYĆ USUWANE ZGODNIE Z OBOWIĄ- ZUJĄCYMI PRZEPISAMI
