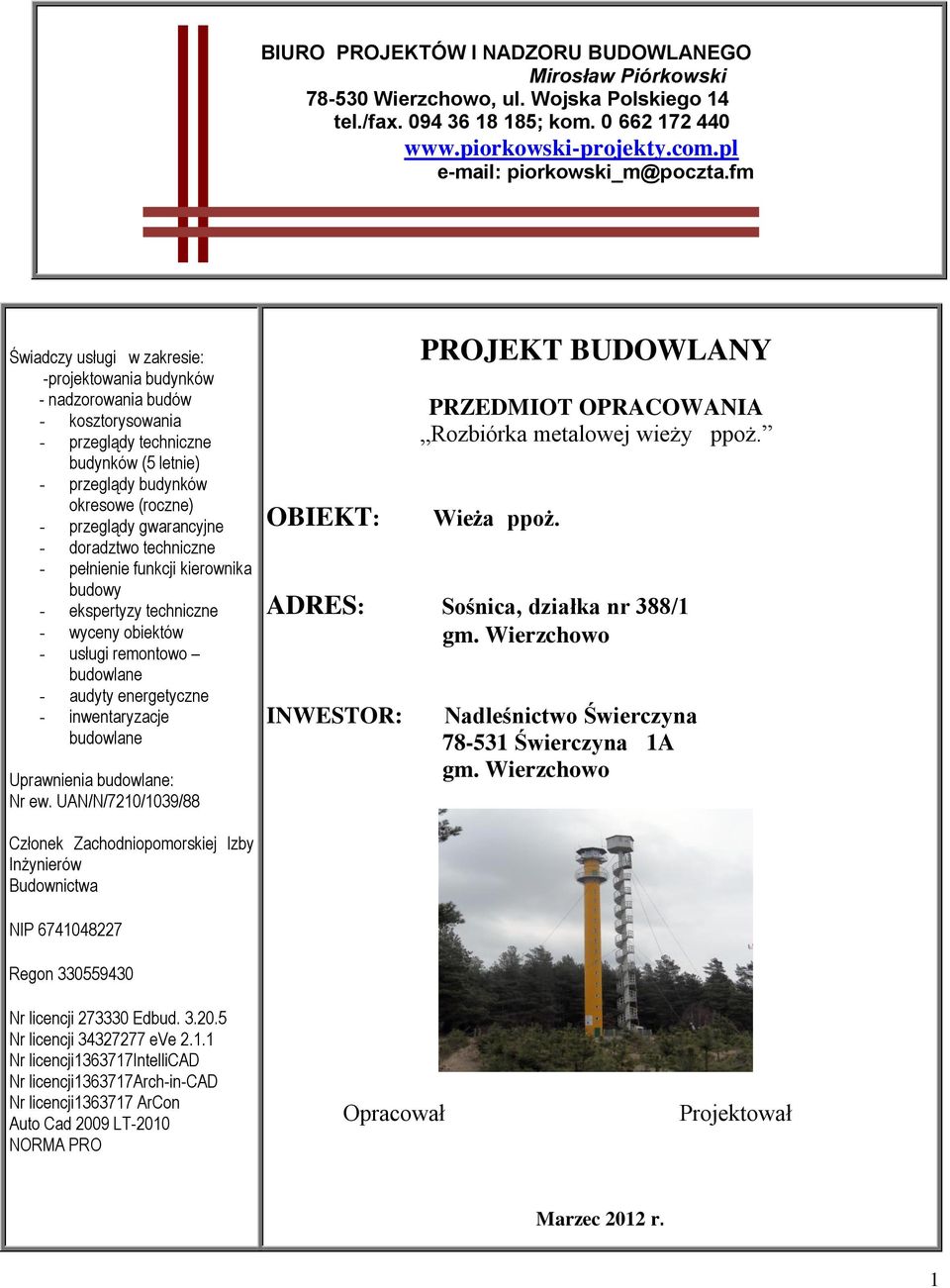

1 BIURO PROJEKTÓW I NADZORU BUDOWLANEGO Mirosław Piórkowski Wierzchowo, ul. Wojska Polskiego 14 tel./fax ; kom piorkowski_m@poczta.fm Świadczy usługi w zakresie: -projektowania budynków - nadzorowania budów - kosztorysowania - przeglądy techniczne budynków (5 letnie) - przeglądy budynków okresowe (roczne) - przeglądy gwarancyjne - doradztwo techniczne - pełnienie funkcji kierownika budowy - ekspertyzy techniczne - wyceny obiektów - usługi remontowo budowlane - audyty energetyczne - inwentaryzacje budowlane Uprawnienia budowlane: Nr ew. UAN/N/7210/1039/88 OBIEKT: PROJEKT BUDOWLANY PRZEDMIOT OPRACOWANIA Rozbiórka metalowej wieży ppoż. Wieża ppoż. ADRES: Sośnica, działka nr 388/1 gm. Wierzchowo INWESTOR: Nadleśnictwo Świerczyna Świerczyna 1A gm. Wierzchowo Członek Zachodniopomorskiej Izby Inżynierów Budownictwa NIP Regon Nr licencji Edbud Nr licencji eve Nr licencji intellicad Nr licencji arch-in-cad Nr licencji ArCon Auto Cad 2009 LT-2010 NORMA PRO Opracował Projektował Marzec 2012 r. 1

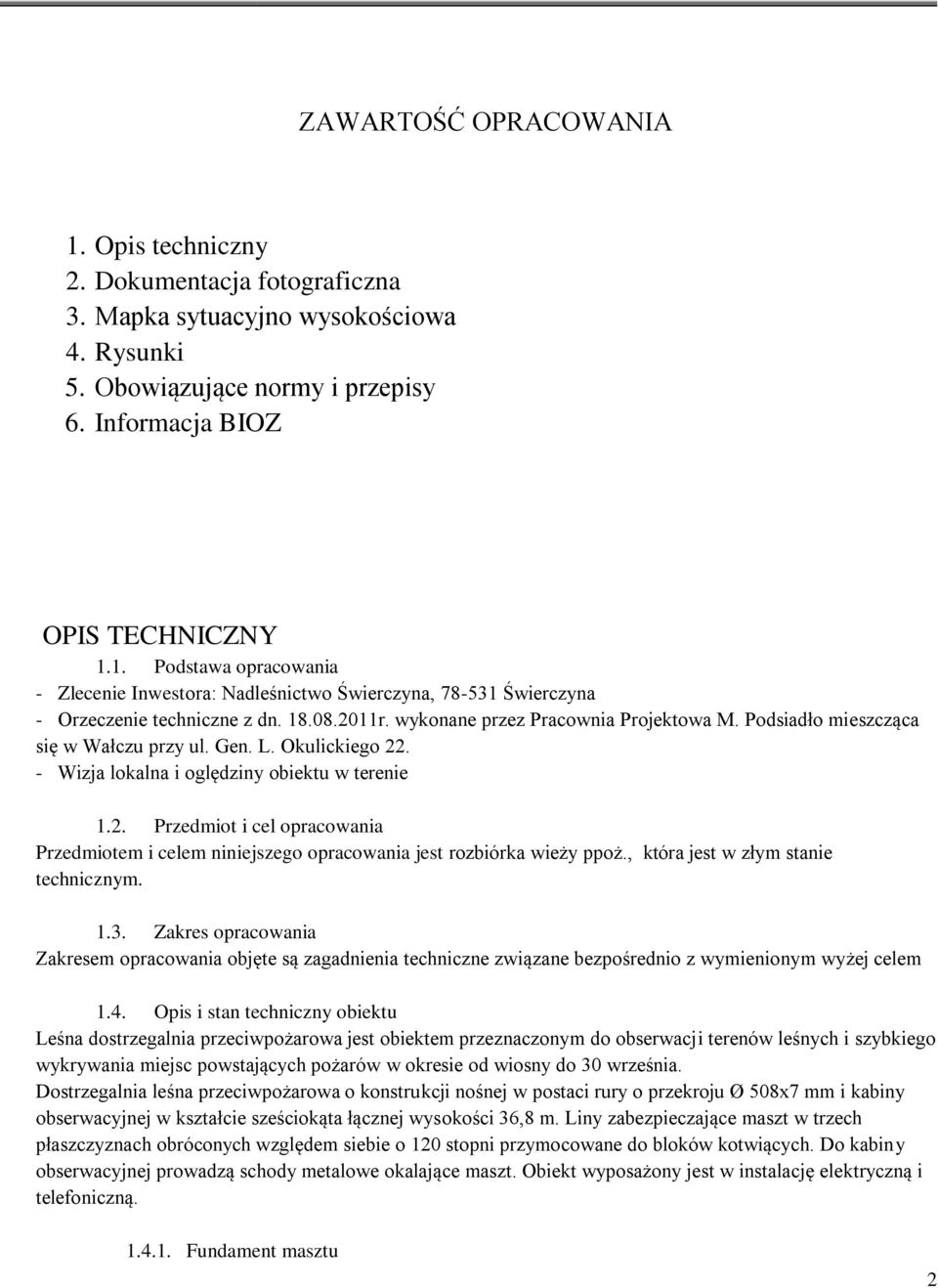

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Dokumentacja fotograficzna 3. Mapka sytuacyjno wysokościowa 4. Rysunki 5. Obowiązujące normy i przepisy 6. Informacja BIOZ OPIS TECHNICZNY 1.1. Podstawa opracowania - Zlecenie Inwestora: Nadleśnictwo Świerczyna, Świerczyna - Orzeczenie techniczne z dn r. wykonane przez Pracownia Projektowa M. Podsiadło mieszcząca się w Wałczu przy ul. Gen. L. Okulickiego Wizja lokalna i oględziny obiektu w terenie 1.2. Przedmiot i cel opracowania Przedmiotem i celem niniejszego opracowania jest rozbiórka wieży ppoż., która jest w złym stanie technicznym Zakres opracowania Zakresem opracowania objęte są zagadnienia techniczne związane bezpośrednio z wymienionym wyżej celem 1.4. Opis i stan techniczny obiektu Leśna dostrzegalnia przeciwpożarowa jest obiektem przeznaczonym do obserwacji terenów leśnych i szybkiego wykrywania miejsc powstających pożarów w okresie od wiosny do 30 września. Dostrzegalnia leśna przeciwpożarowa o konstrukcji nośnej w postaci rury o przekroju Ø 508x7 mm i kabiny obserwacyjnej w kształcie sześciokąta łącznej wysokości 36,8 m. Liny zabezpieczające maszt w trzech płaszczyznach obróconych względem siebie o 120 stopni przymocowane do bloków kotwiących. Do kabiny obserwacyjnej prowadzą schody metalowe okalające maszt. Obiekt wyposażony jest w instalację elektryczną i telefoniczną Fundament masztu 2

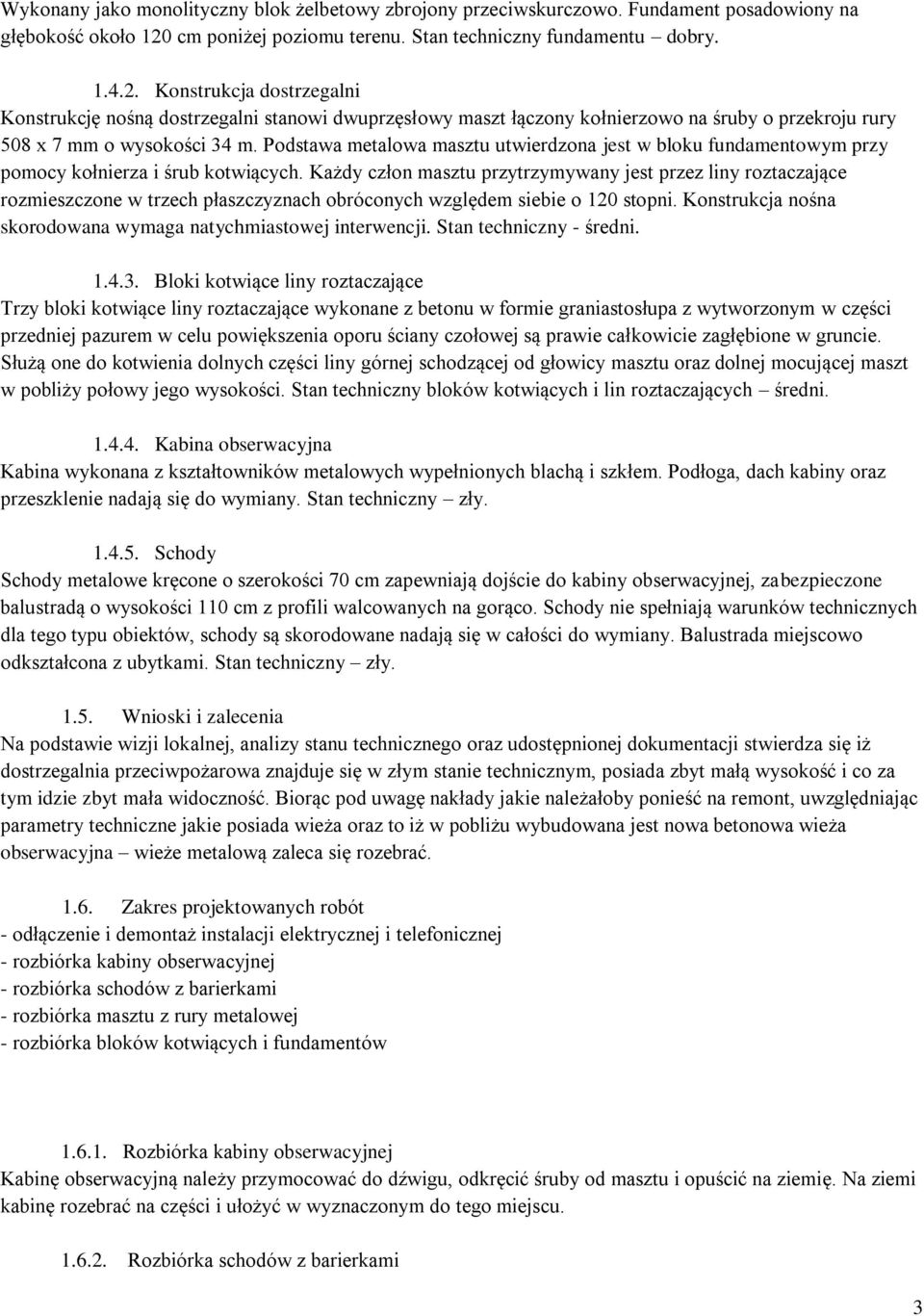

3 Wykonany jako monolityczny blok żelbetowy zbrojony przeciwskurczowo. Fundament posadowiony na głębokość około 120 cm poniżej poziomu terenu. Stan techniczny fundamentu dobry Konstrukcja dostrzegalni Konstrukcję nośną dostrzegalni stanowi dwuprzęsłowy maszt łączony kołnierzowo na śruby o przekroju rury 508 x 7 mm o wysokości 34 m. Podstawa metalowa masztu utwierdzona jest w bloku fundamentowym przy pomocy kołnierza i śrub kotwiących. Każdy człon masztu przytrzymywany jest przez liny roztaczające rozmieszczone w trzech płaszczyznach obróconych względem siebie o 120 stopni. Konstrukcja nośna skorodowana wymaga natychmiastowej interwencji. Stan techniczny - średni Bloki kotwiące liny roztaczające Trzy bloki kotwiące liny roztaczające wykonane z betonu w formie graniastosłupa z wytworzonym w części przedniej pazurem w celu powiększenia oporu ściany czołowej są prawie całkowicie zagłębione w gruncie. Służą one do kotwienia dolnych części liny górnej schodzącej od głowicy masztu oraz dolnej mocującej maszt w pobliży połowy jego wysokości. Stan techniczny bloków kotwiących i lin roztaczających średni Kabina obserwacyjna Kabina wykonana z kształtowników metalowych wypełnionych blachą i szkłem. Podłoga, dach kabiny oraz przeszklenie nadają się do wymiany. Stan techniczny zły Schody Schody metalowe kręcone o szerokości 70 cm zapewniają dojście do kabiny obserwacyjnej, zabezpieczone balustradą o wysokości 110 cm z profili walcowanych na gorąco. Schody nie spełniają warunków technicznych dla tego typu obiektów, schody są skorodowane nadają się w całości do wymiany. Balustrada miejscowo odkształcona z ubytkami. Stan techniczny zły Wnioski i zalecenia Na podstawie wizji lokalnej, analizy stanu technicznego oraz udostępnionej dokumentacji stwierdza się iż dostrzegalnia przeciwpożarowa znajduje się w złym stanie technicznym, posiada zbyt małą wysokość i co za tym idzie zbyt mała widoczność. Biorąc pod uwagę nakłady jakie należałoby ponieść na remont, uwzględniając parametry techniczne jakie posiada wieża oraz to iż w pobliżu wybudowana jest nowa betonowa wieża obserwacyjna wieże metalową zaleca się rozebrać Zakres projektowanych robót - odłączenie i demontaż instalacji elektrycznej i telefonicznej - rozbiórka kabiny obserwacyjnej - rozbiórka schodów z barierkami - rozbiórka masztu z rury metalowej - rozbiórka bloków kotwiących i fundamentów Rozbiórka kabiny obserwacyjnej Kabinę obserwacyjną należy przymocować do dźwigu, odkręcić śruby od masztu i opuścić na ziemię. Na ziemi kabinę rozebrać na części i ułożyć w wyznaczonym do tego miejscu Rozbiórka schodów z barierkami 3

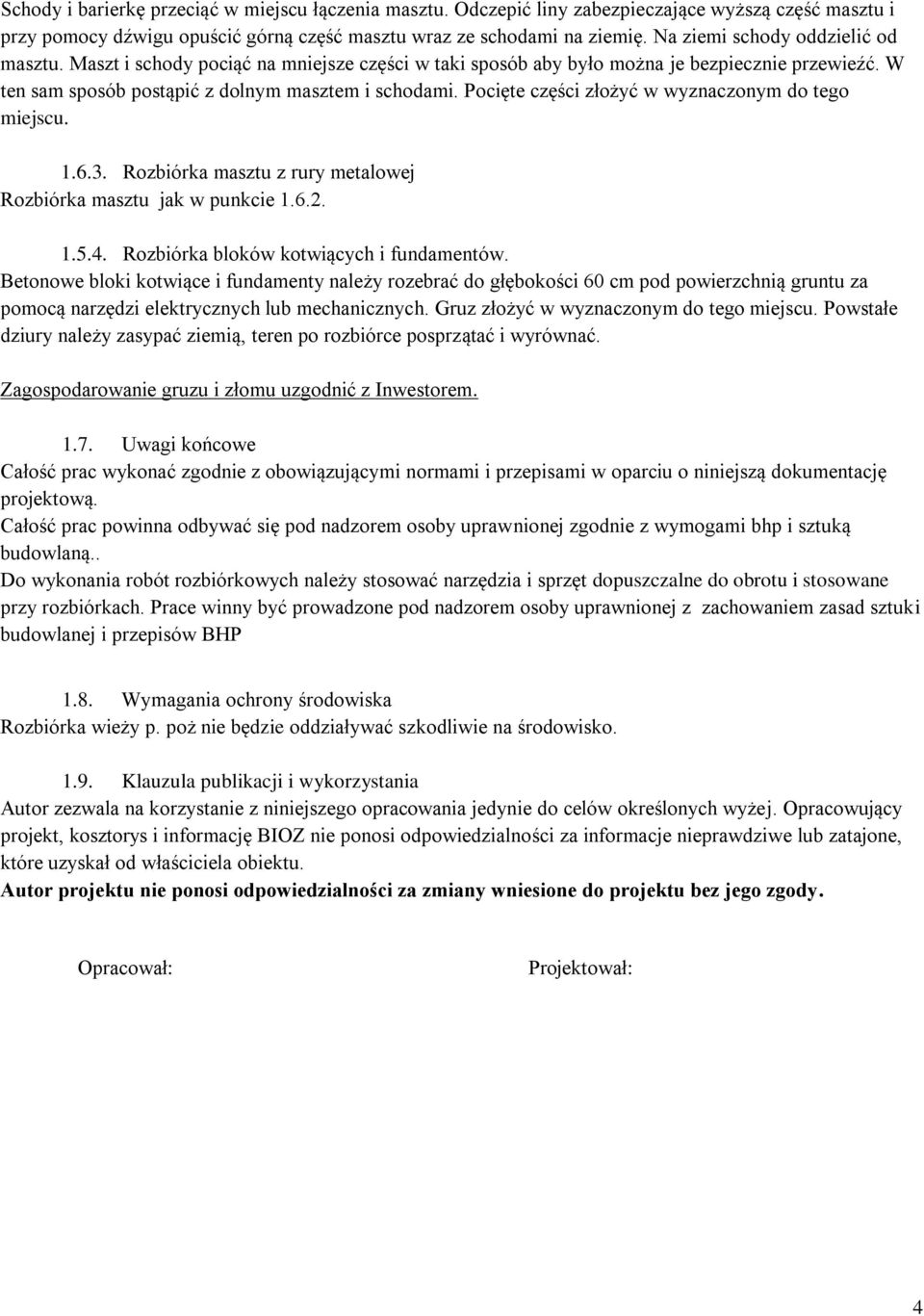

4 Schody i barierkę przeciąć w miejscu łączenia masztu. Odczepić liny zabezpieczające wyższą część masztu i przy pomocy dźwigu opuścić górną część masztu wraz ze schodami na ziemię. Na ziemi schody oddzielić od masztu. Maszt i schody pociąć na mniejsze części w taki sposób aby było można je bezpiecznie przewieźć. W ten sam sposób postąpić z dolnym masztem i schodami. Pocięte części złożyć w wyznaczonym do tego miejscu Rozbiórka masztu z rury metalowej Rozbiórka masztu jak w punkcie Rozbiórka bloków kotwiących i fundamentów. Betonowe bloki kotwiące i fundamenty należy rozebrać do głębokości 60 cm pod powierzchnią gruntu za pomocą narzędzi elektrycznych lub mechanicznych. Gruz złożyć w wyznaczonym do tego miejscu. Powstałe dziury należy zasypać ziemią, teren po rozbiórce posprzątać i wyrównać. Zagospodarowanie gruzu i złomu uzgodnić z Inwestorem Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi normami i przepisami w oparciu o niniejszą dokumentację projektową. Całość prac powinna odbywać się pod nadzorem osoby uprawnionej zgodnie z wymogami bhp i sztuką budowlaną.. Do wykonania robót rozbiórkowych należy stosować narzędzia i sprzęt dopuszczalne do obrotu i stosowane przy rozbiórkach. Prace winny być prowadzone pod nadzorem osoby uprawnionej z zachowaniem zasad sztuki budowlanej i przepisów BHP 1.8. Wymagania ochrony środowiska Rozbiórka wieży p. poż nie będzie oddziaływać szkodliwie na środowisko Klauzula publikacji i wykorzystania Autor zezwala na korzystanie z niniejszego opracowania jedynie do celów określonych wyżej. Opracowujący projekt, kosztorys i informację BIOZ nie ponosi odpowiedzialności za informacje nieprawdziwe lub zatajone, które uzyskał od właściciela obiektu. Autor projektu nie ponosi odpowiedzialności za zmiany wniesione do projektu bez jego zgody. Opracował: Projektował: 4

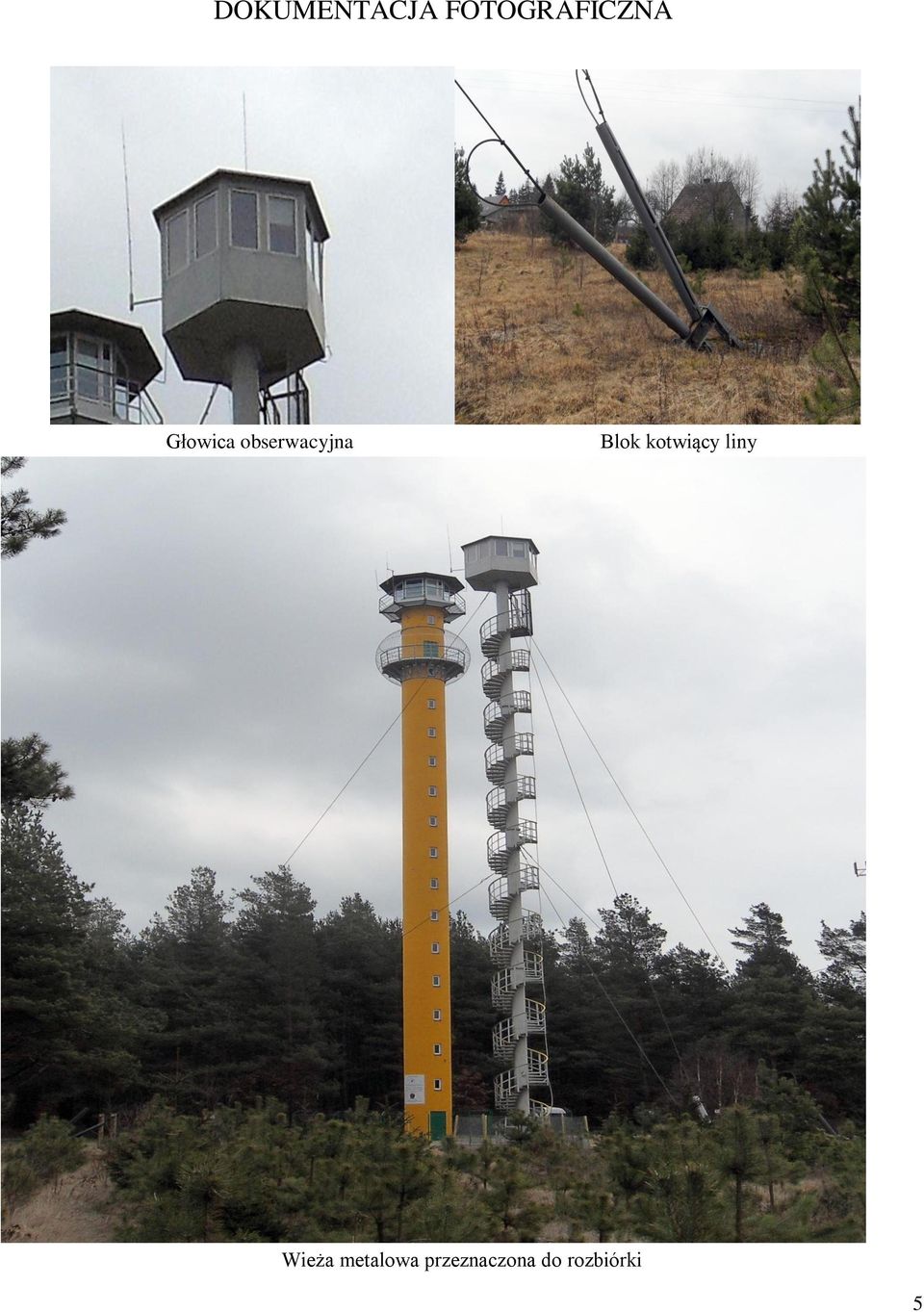

5 DOKUMENTACJA FOTOGRAFICZNA Głowica obserwacyjna Blok kotwiący liny Wieża metalowa przeznaczona do rozbiórki 5

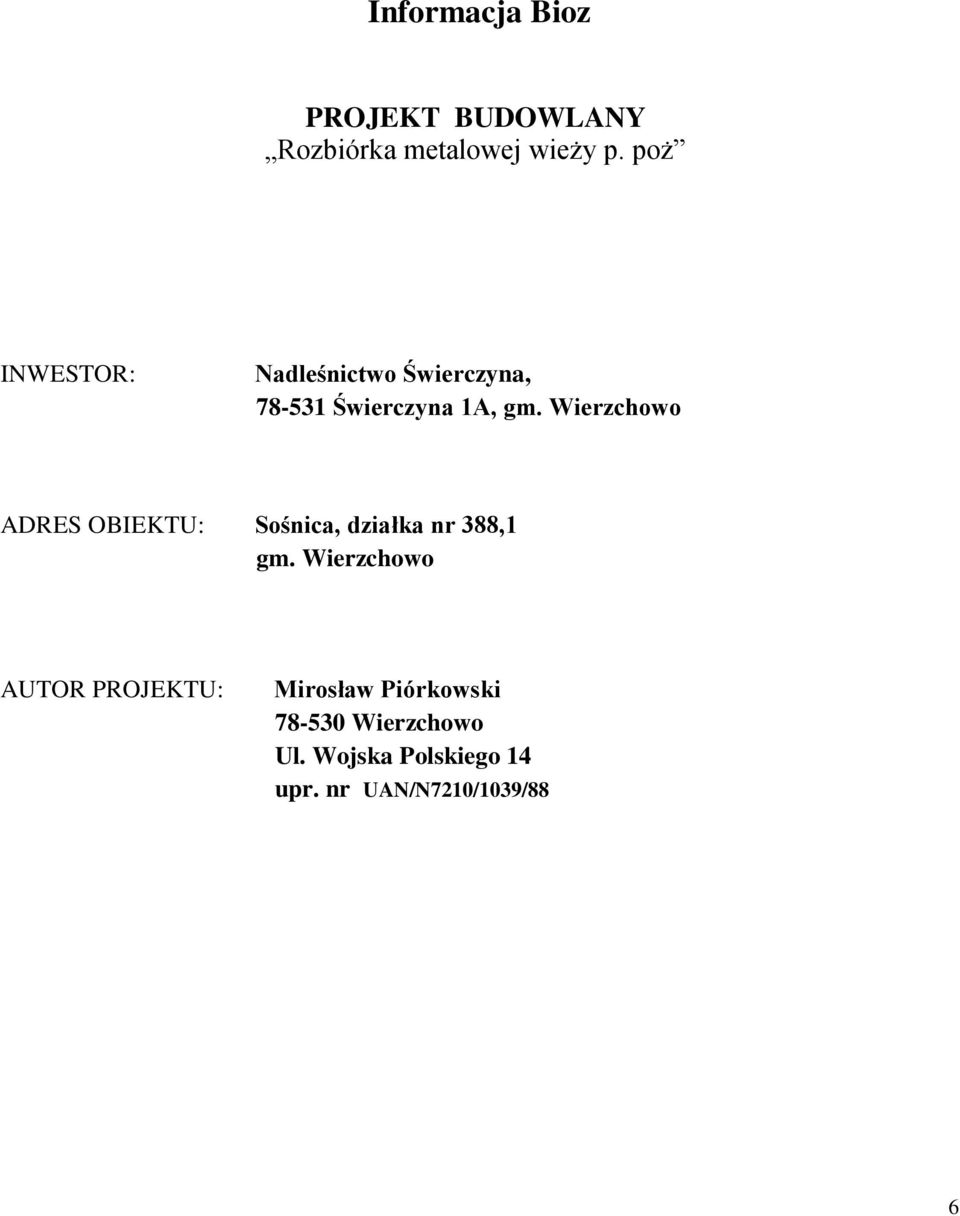

6 Informacja Bioz PROJEKT BUDOWLANY Rozbiórka metalowej wieży p. poż INWESTOR: Nadleśnictwo Świerczyna, Świerczyna 1A, gm. Wierzchowo ADRES OBIEKTU: Sośnica, działka nr 388,1 gm. Wierzchowo AUTOR PROJEKTU: Mirosław Piórkowski Wierzchowo Ul. Wojska Polskiego 14 upr. nr UAN/N7210/1039/88 6

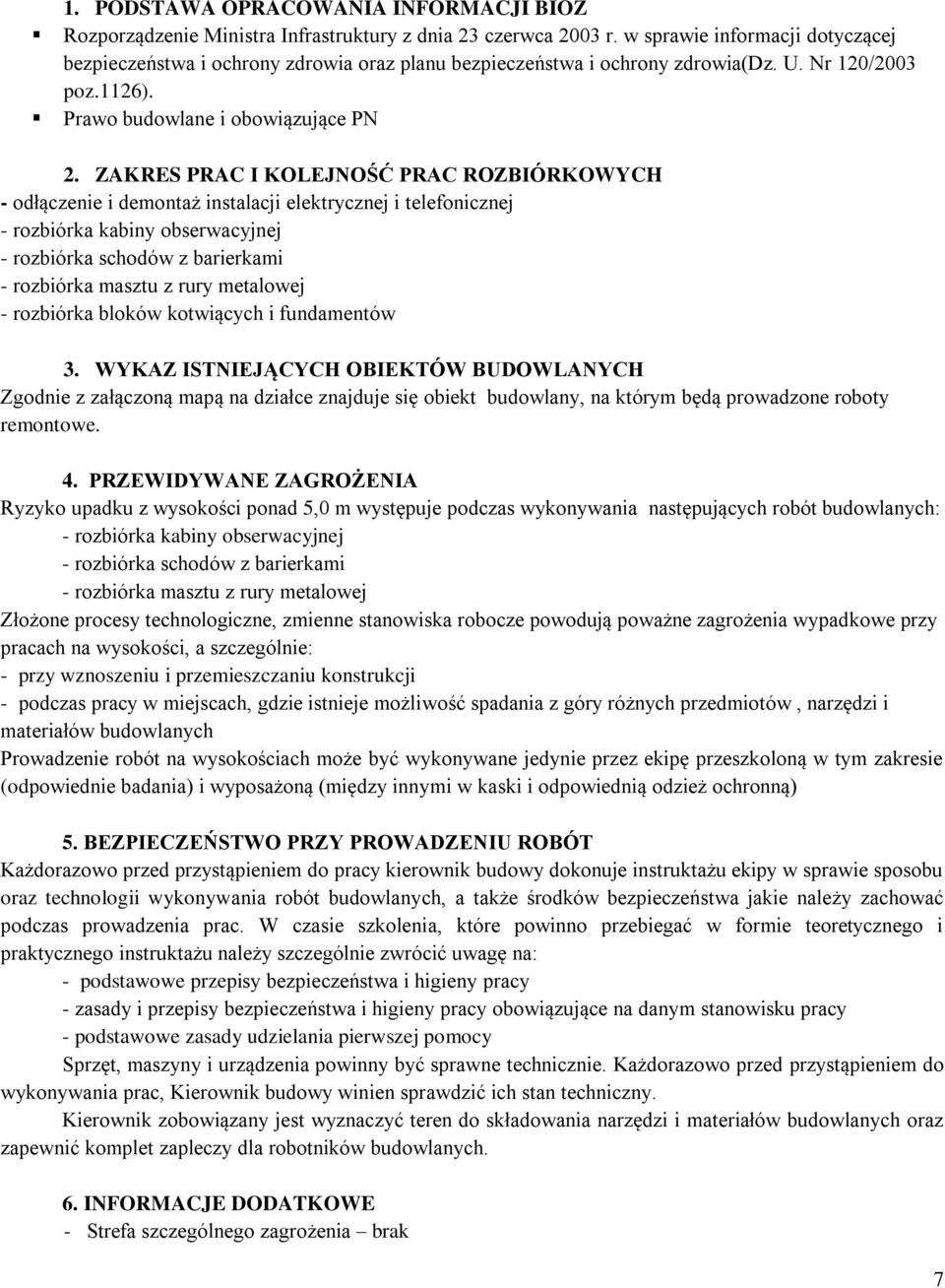

7 1. PODSTAWA OPRACOWANIA INFORMACJI BIOZ Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia(dz. U. Nr 120/2003 poz.1126). Prawo budowlane i obowiązujące PN 2. ZAKRES PRAC I KOLEJNOŚĆ PRAC ROZBIÓRKOWYCH - odłączenie i demontaż instalacji elektrycznej i telefonicznej - rozbiórka kabiny obserwacyjnej - rozbiórka schodów z barierkami - rozbiórka masztu z rury metalowej - rozbiórka bloków kotwiących i fundamentów 3. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Zgodnie z załączoną mapą na działce znajduje się obiekt budowlany, na którym będą prowadzone roboty remontowe. 4. PRZEWIDYWANE ZAGROŻENIA Ryzyko upadku z wysokości ponad 5,0 m występuje podczas wykonywania następujących robót budowlanych: - rozbiórka kabiny obserwacyjnej - rozbiórka schodów z barierkami - rozbiórka masztu z rury metalowej Złożone procesy technologiczne, zmienne stanowiska robocze powodują poważne zagrożenia wypadkowe przy pracach na wysokości, a szczególnie: - przy wznoszeniu i przemieszczaniu konstrukcji - podczas pracy w miejscach, gdzie istnieje możliwość spadania z góry różnych przedmiotów, narzędzi i materiałów budowlanych Prowadzenie robót na wysokościach może być wykonywane jedynie przez ekipę przeszkoloną w tym zakresie (odpowiednie badania) i wyposażoną (między innymi w kaski i odpowiednią odzież ochronną) 5. BEZPIECZEŃSTWO PRZY PROWADZENIU ROBÓT Każdorazowo przed przystąpieniem do pracy kierownik budowy dokonuje instruktażu ekipy w sprawie sposobu oraz technologii wykonywania robót budowlanych, a także środków bezpieczeństwa jakie należy zachować podczas prowadzenia prac. W czasie szkolenia, które powinno przebiegać w formie teoretycznego i praktycznego instruktażu należy szczególnie zwrócić uwagę na: - podstawowe przepisy bezpieczeństwa i higieny pracy - zasady i przepisy bezpieczeństwa i higieny pracy obowiązujące na danym stanowisku pracy - podstawowe zasady udzielania pierwszej pomocy Sprzęt, maszyny i urządzenia powinny być sprawne technicznie. Każdorazowo przed przystąpieniem do wykonywania prac, Kierownik budowy winien sprawdzić ich stan techniczny. Kierownik zobowiązany jest wyznaczyć teren do składowania narzędzi i materiałów budowlanych oraz zapewnić komplet zapleczy dla robotników budowlanych. 6. INFORMACJE DODATKOWE - Strefa szczególnego zagrożenia brak 7

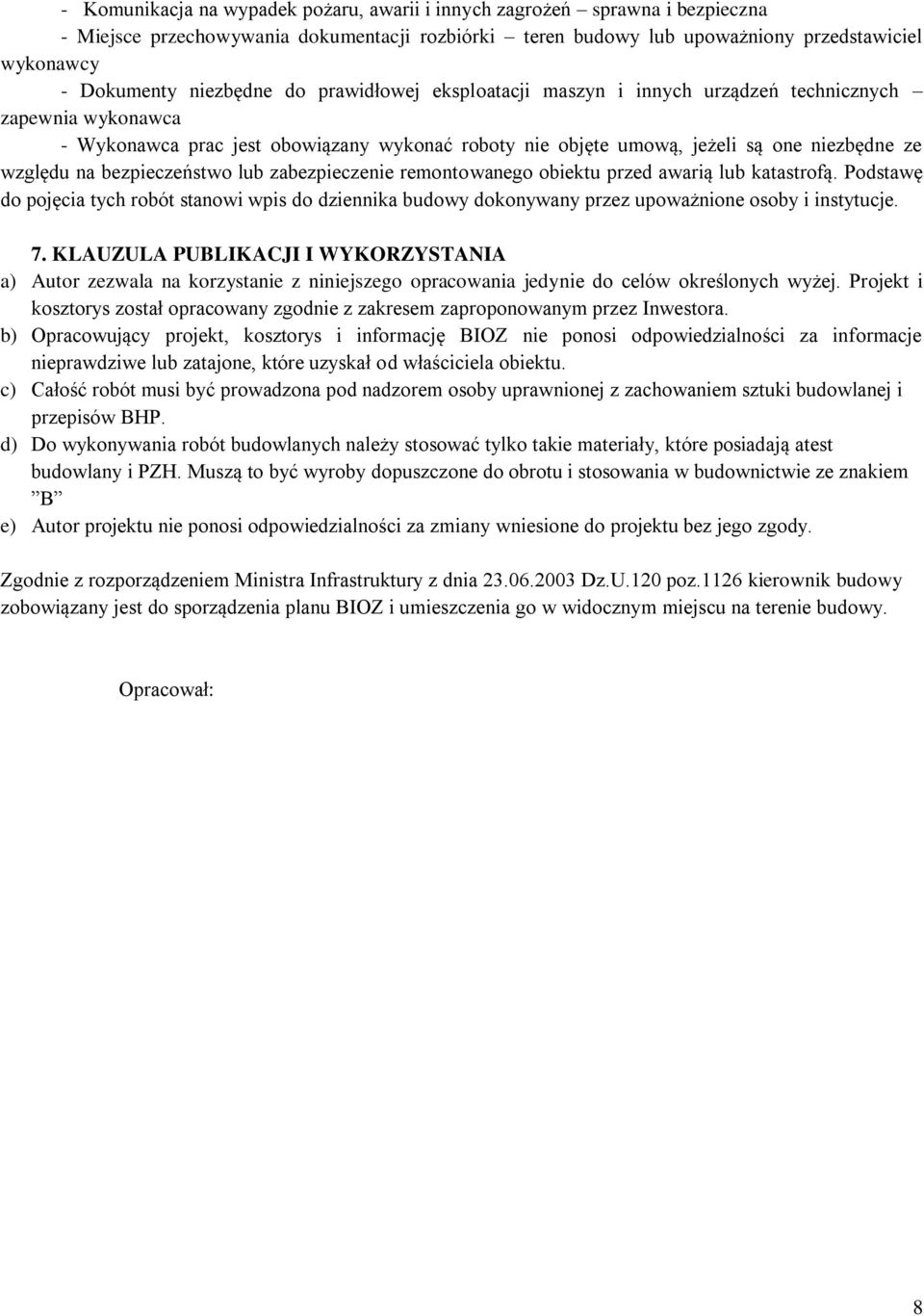

8 - Komunikacja na wypadek pożaru, awarii i innych zagrożeń sprawna i bezpieczna - Miejsce przechowywania dokumentacji rozbiórki teren budowy lub upoważniony przedstawiciel wykonawcy - Dokumenty niezbędne do prawidłowej eksploatacji maszyn i innych urządzeń technicznych zapewnia wykonawca - Wykonawca prac jest obowiązany wykonać roboty nie objęte umową, jeżeli są one niezbędne ze względu na bezpieczeństwo lub zabezpieczenie remontowanego obiektu przed awarią lub katastrofą. Podstawę do pojęcia tych robót stanowi wpis do dziennika budowy dokonywany przez upoważnione osoby i instytucje. 7. KLAUZULA PUBLIKACJI I WYKORZYSTANIA a) Autor zezwala na korzystanie z niniejszego opracowania jedynie do celów określonych wyżej. Projekt i kosztorys został opracowany zgodnie z zakresem zaproponowanym przez Inwestora. b) Opracowujący projekt, kosztorys i informację BIOZ nie ponosi odpowiedzialności za informacje nieprawdziwe lub zatajone, które uzyskał od właściciela obiektu. c) Całość robót musi być prowadzona pod nadzorem osoby uprawnionej z zachowaniem sztuki budowlanej i przepisów BHP. d) Do wykonywania robót budowlanych należy stosować tylko takie materiały, które posiadają atest budowlany i PZH. Muszą to być wyroby dopuszczone do obrotu i stosowania w budownictwie ze znakiem B e) Autor projektu nie ponosi odpowiedzialności za zmiany wniesione do projektu bez jego zgody. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia Dz.U.120 poz.1126 kierownik budowy zobowiązany jest do sporządzenia planu BIOZ i umieszczenia go w widocznym miejscu na terenie budowy. Opracował: 8
